FEBRERO 2010 CUENCA DEL AHOGADO. ACCIONES DE CONTROL DE AGUAS PLUVIALES EN LA CUENCA DEL AHOGADO.

Presentaciones similares


Presentación del tema: "FEBRERO 2010 CUENCA DEL AHOGADO. ACCIONES DE CONTROL DE AGUAS PLUVIALES EN LA CUENCA DEL AHOGADO."— Transcripción de la presentación:

1 FEBRERO 2010 CUENCA DEL AHOGADO

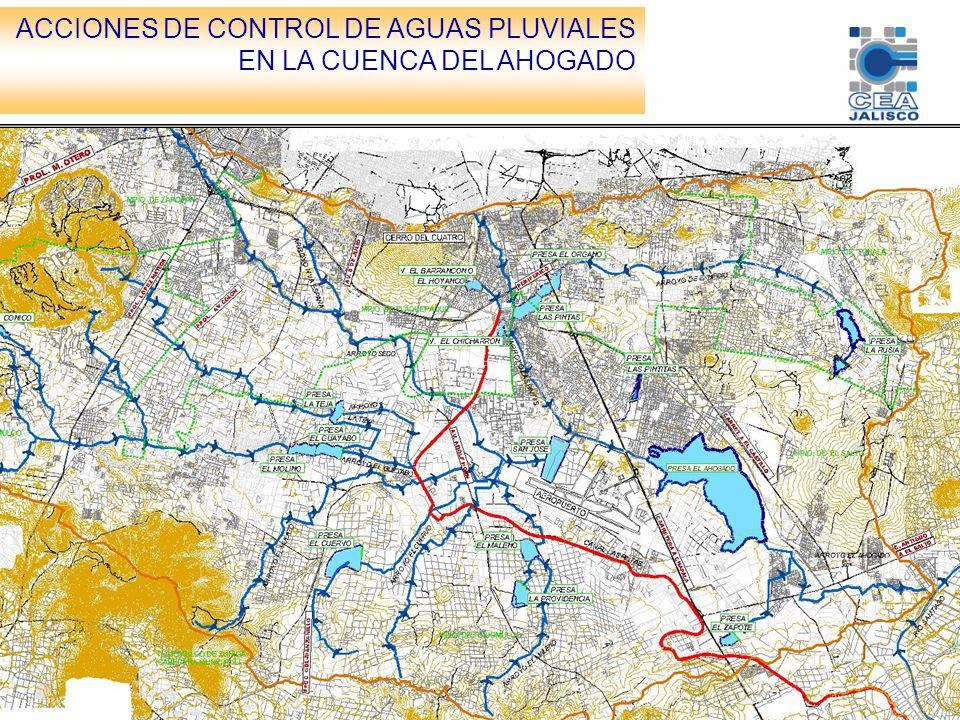

2 ACCIONES DE CONTROL DE AGUAS PLUVIALES EN LA CUENCA DEL AHOGADO

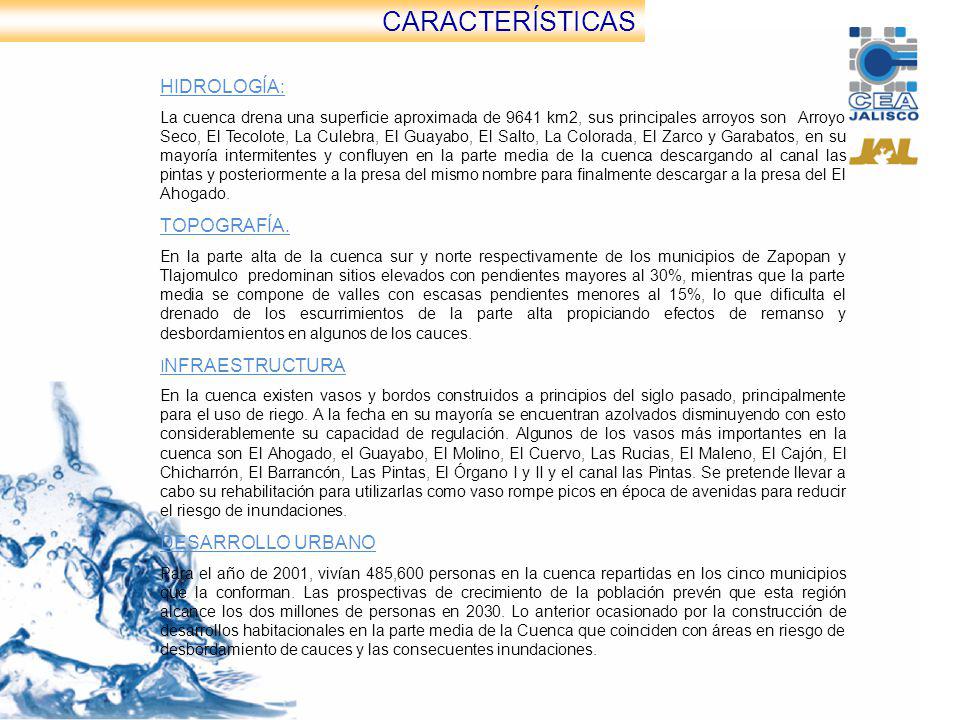

3 HIDROLOGÍA: La cuenca drena una superficie aproximada de 9641 km2, sus principales arroyos son Arroyo Seco, El Tecolote, La Culebra, El Guayabo, El Salto, La Colorada, El Zarco y Garabatos, en su mayoría intermitentes y confluyen en la parte media de la cuenca descargando al canal las pintas y posteriormente a la presa del mismo nombre para finalmente descargar a la presa del El Ahogado. TOPOGRAFÍA. En la parte alta de la cuenca sur y norte respectivamente de los municipios de Zapopan y Tlajomulco predominan sitios elevados con pendientes mayores al 30%, mientras que la parte media se compone de valles con escasas pendientes menores al 15%, lo que dificulta el drenado de los escurrimientos de la parte alta propiciando efectos de remanso y desbordamientos en algunos de los cauces. I NFRAESTRUCTURA En la cuenca existen vasos y bordos construidos a principios del siglo pasado, principalmente para el uso de riego. A la fecha en su mayoría se encuentran azolvados disminuyendo con esto considerablemente su capacidad de regulación. Algunos de los vasos más importantes en la cuenca son El Ahogado, el Guayabo, El Molino, El Cuervo, Las Rucias, El Maleno, El Cajón, El Chicharrón, El Barrancón, Las Pintas, El Órgano I y II y el canal las Pintas. Se pretende llevar a cabo su rehabilitación para utilizarlas como vaso rompe picos en época de avenidas para reducir el riesgo de inundaciones. DESARROLLO URBANO Para el año de 2001, vivían 485,600 personas en la cuenca repartidas en los cinco municipios que la conforman. Las prospectivas de crecimiento de la población prevén que esta región alcance los dos millones de personas en Lo anterior ocasionado por la construcción de desarrollos habitacionales en la parte media de la Cuenca que coinciden con áreas en riesgo de desbordamiento de cauces y las consecuentes inundaciones. CARACTERÍSTICAS

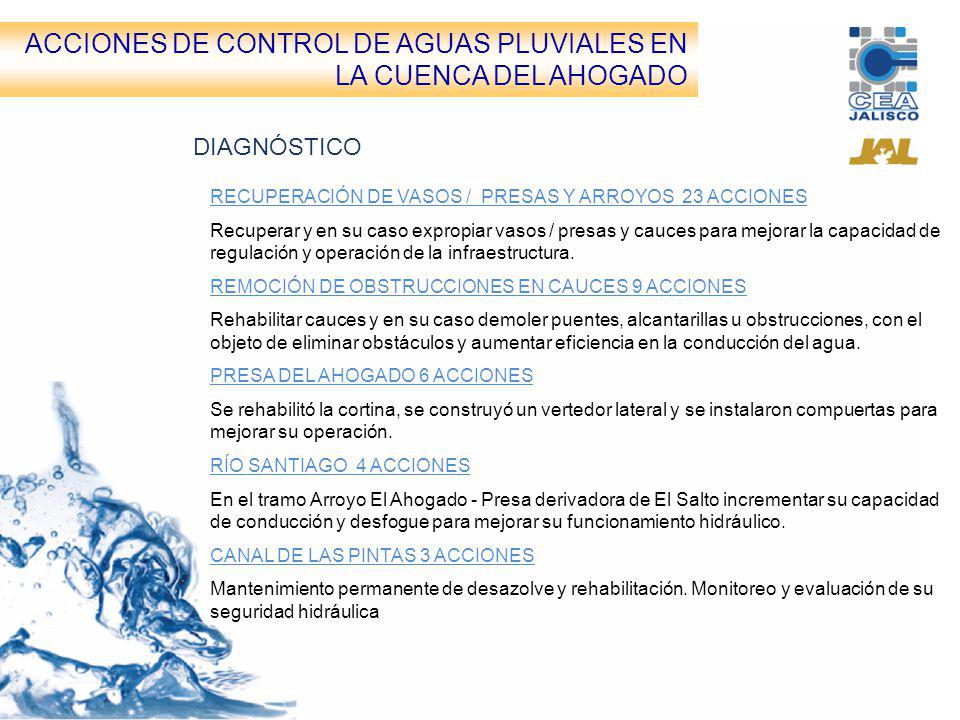

4 RECUPERACIÓN DE VASOS / PRESAS Y ARROYOS 23 ACCIONES Recuperar y en su caso expropiar vasos / presas y cauces para mejorar la capacidad de regulación y operación de la infraestructura. REMOCIÓN DE OBSTRUCCIONES EN CAUCES 9 ACCIONES Rehabilitar cauces y en su caso demoler puentes, alcantarillas u obstrucciones, con el objeto de eliminar obstáculos y aumentar eficiencia en la conducción del agua. PRESA DEL AHOGADO 6 ACCIONES Se rehabilitó la cortina, se construyó un vertedor lateral y se instalaron compuertas para mejorar su operación. RÍO SANTIAGO 4 ACCIONES En el tramo Arroyo El Ahogado - Presa derivadora de El Salto incrementar su capacidad de conducción y desfogue para mejorar su funcionamiento hidráulico. CANAL DE LAS PINTAS 3 ACCIONES Mantenimiento permanente de desazolve y rehabilitación. Monitoreo y evaluación de su seguridad hidráulica DIAGNÓSTICO ACCIONES DE CONTROL DE AGUAS PLUVIALES EN LA CUENCA DEL AHOGADO

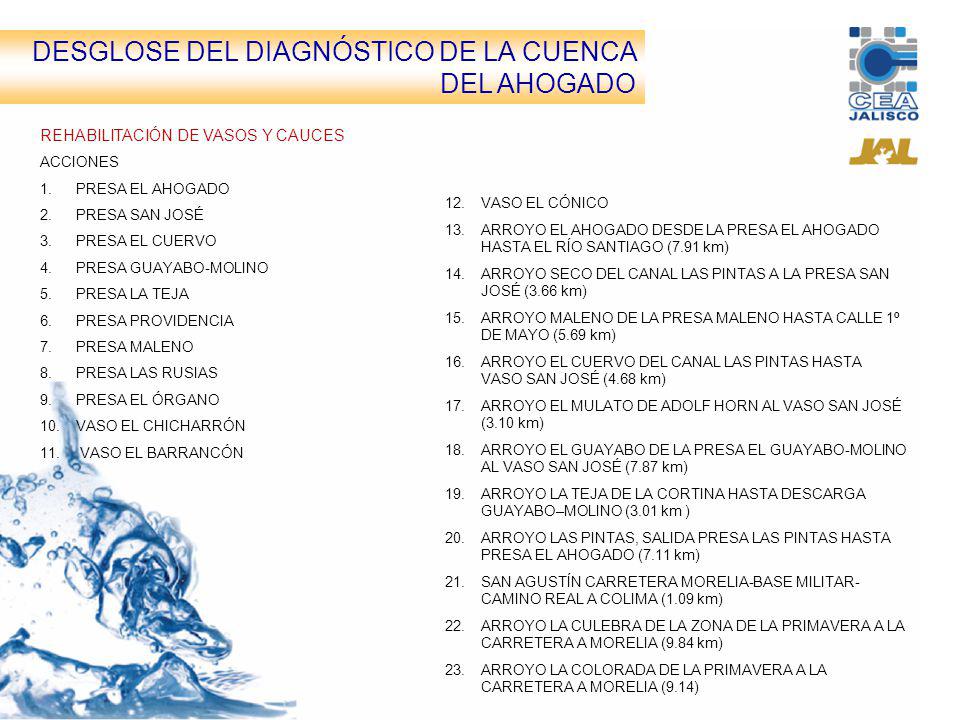

5 REHABILITACIÓN DE VASOS Y CAUCES ACCIONES 1.PRESA EL AHOGADO 2.PRESA SAN JOSÉ 3.PRESA EL CUERVO 4.PRESA GUAYABO-MOLINO 5.PRESA LA TEJA 6.PRESA PROVIDENCIA 7.PRESA MALENO 8.PRESA LAS RUSIAS 9.PRESA EL ÓRGANO 10.VASO EL CHICHARRÓN 11. VASO EL BARRANCÓN 12.VASO EL CÓNICO 13.ARROYO EL AHOGADO DESDE LA PRESA EL AHOGADO HASTA EL RÍO SANTIAGO (7.91 km) 14.ARROYO SECO DEL CANAL LAS PINTAS A LA PRESA SAN JOSÉ (3.66 km) 15.ARROYO MALENO DE LA PRESA MALENO HASTA CALLE 1º DE MAYO (5.69 km) 16.ARROYO EL CUERVO DEL CANAL LAS PINTAS HASTA VASO SAN JOSÉ (4.68 km) 17.ARROYO EL MULATO DE ADOLF HORN AL VASO SAN JOSÉ (3.10 km) 18.ARROYO EL GUAYABO DE LA PRESA EL GUAYABO-MOLINO AL VASO SAN JOSÉ (7.87 km) 19.ARROYO LA TEJA DE LA CORTINA HASTA DESCARGA GUAYABO–MOLINO (3.01 km ) 20.ARROYO LAS PINTAS, SALIDA PRESA LAS PINTAS HASTA PRESA EL AHOGADO (7.11 km) 21.SAN AGUSTÍN CARRETERA MORELIA-BASE MILITAR- CAMINO REAL A COLIMA (1.09 km) 22.ARROYO LA CULEBRA DE LA ZONA DE LA PRIMAVERA A LA CARRETERA A MORELIA (9.84 km) 23.ARROYO LA COLORADA DE LA PRIMAVERA A LA CARRETERA A MORELIA (9.14) DESGLOSE DEL DIAGNÓSTICO DE LA CUENCA DEL AHOGADO

6 REMOCIÓN DE OBSTRUCCIONES EN CAUCES ACCIONES 24.ALCANTARILLA EL MUEY ARROYO EL AHOGADO 25.ALCANTARILLA PENWALT ARROYO EL AHOGADO a) puente particular b) muro gavión 24.PUENTE CRUCE FFCC ARROYO EL AHOGADO 25.DOS PUENTES CARRETERA EL SALTO ARROYO EL AHOGADO 26.DOS PUENTES JARDINES DEL CASTILLO ARROYO EL AHOGADO 27.PUENTE CAMINO AL CASTILLO ARROYO EL AHOGADO 28.DOS PUENTES CARRETERA A CHAPALA ARROYO LAS PINTAS 29.PUENTE PIEDRERA ARROYO LAS PINTAS 30.PUENTE SAN FRANCISCO ARROYO LAS PINTAS 31.PUENTE LA HUIZACHERA ARROYO LAS PINTAS DESGLOSE DEL DIAGNÓSTICO DE LA CUENCA DEL AHOGADO

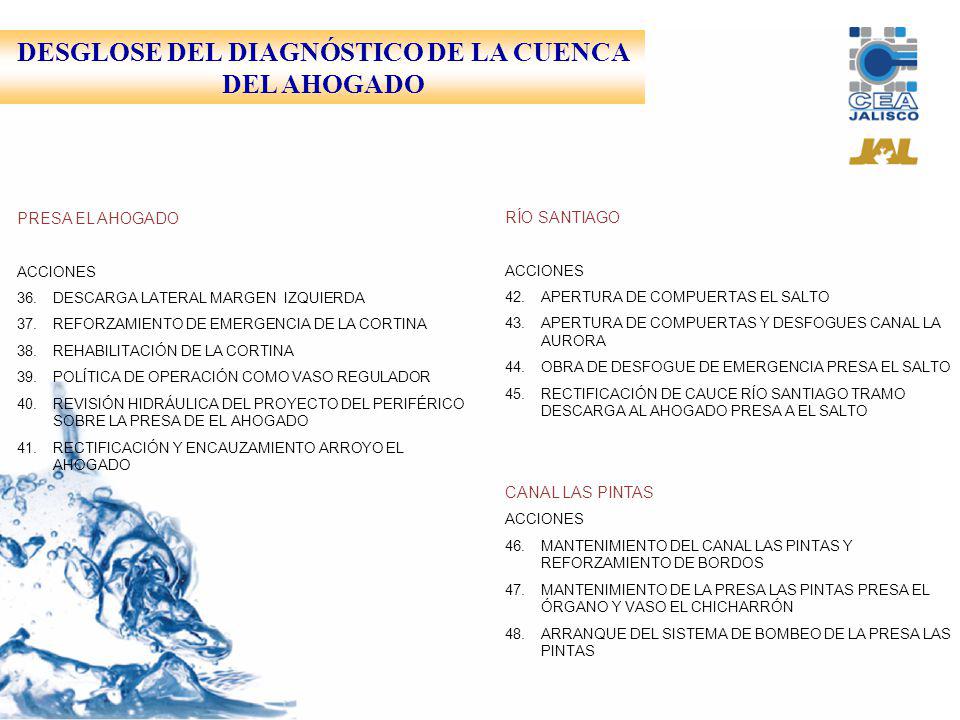

7 PRESA EL AHOGADO ACCIONES 36.DESCARGA LATERAL MARGEN IZQUIERDA 37.REFORZAMIENTO DE EMERGENCIA DE LA CORTINA 38.REHABILITACIÓN DE LA CORTINA 39.POLÍTICA DE OPERACIÓN COMO VASO REGULADOR 40.REVISIÓN HIDRÁULICA DEL PROYECTO DEL PERIFÉRICO SOBRE LA PRESA DE EL AHOGADO 41.RECTIFICACIÓN Y ENCAUZAMIENTO ARROYO EL AHOGADO RÍO SANTIAGO ACCIONES 42.APERTURA DE COMPUERTAS EL SALTO 43.APERTURA DE COMPUERTAS Y DESFOGUES CANAL LA AURORA 44.OBRA DE DESFOGUE DE EMERGENCIA PRESA EL SALTO 45.RECTIFICACIÓN DE CAUCE RÍO SANTIAGO TRAMO DESCARGA AL AHOGADO PRESA A EL SALTO CANAL LAS PINTAS ACCIONES 46.MANTENIMIENTO DEL CANAL LAS PINTAS Y REFORZAMIENTO DE BORDOS 47.MANTENIMIENTO DE LA PRESA LAS PINTAS PRESA EL ÓRGANO Y VASO EL CHICHARRÓN 48.ARRANQUE DEL SISTEMA DE BOMBEO DE LA PRESA LAS PINTAS DESGLOSE DEL DIAGNÓSTICO DE LA CUENCA DEL AHOGADO

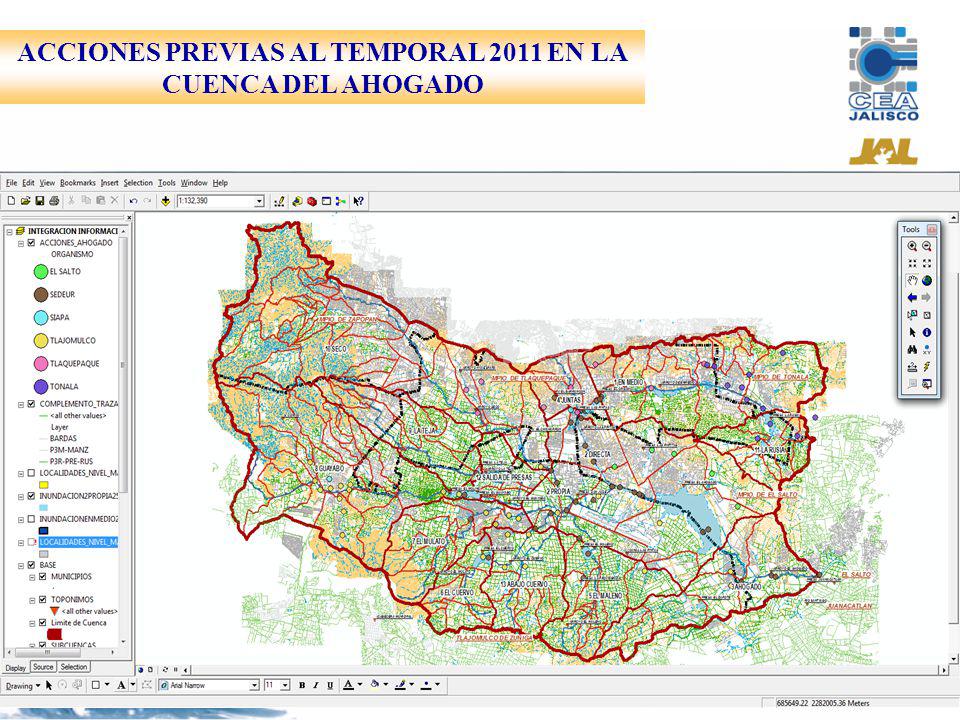

8 ACCIONES PREVIAS AL TEMPORAL 2011 EN LA CUENCA DEL AHOGADO

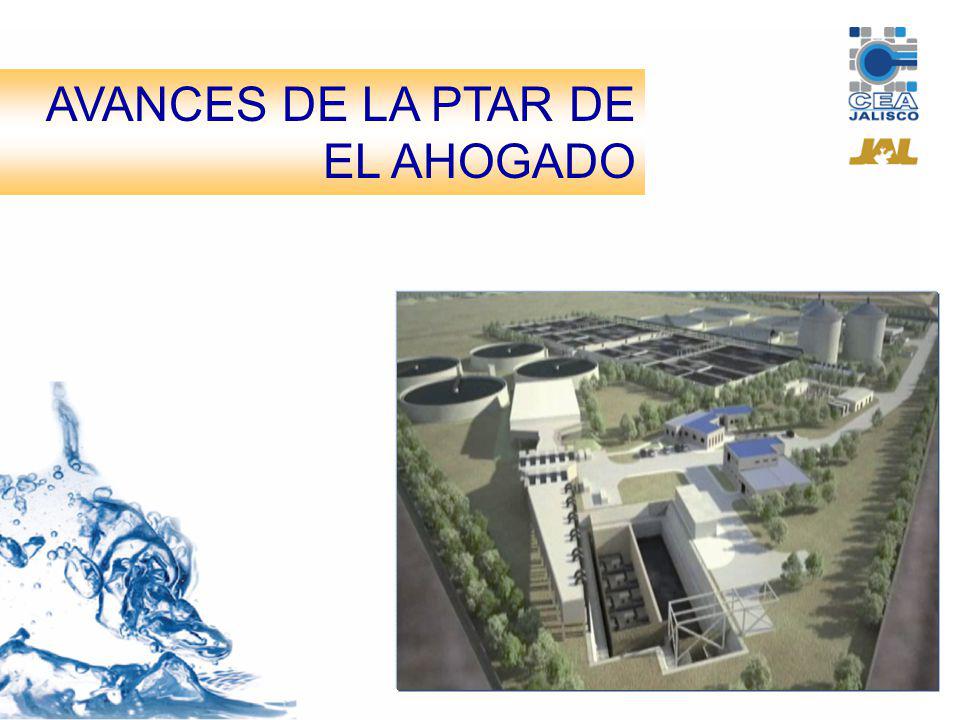

9 AVANCES DE LA PTAR DE EL AHOGADO

10 AVANCES DE LA PTAR EL AHOGADO A la fecha la planta de tratamiento presenta un avance del 86.05%, equivalente a $ millones. De acuerdo al programa original, el contrato reporta un avance programado del 82.89% equivalente a $ millones, por lo que el avance global actual se reporta con un 3.16% por arriba del programa.

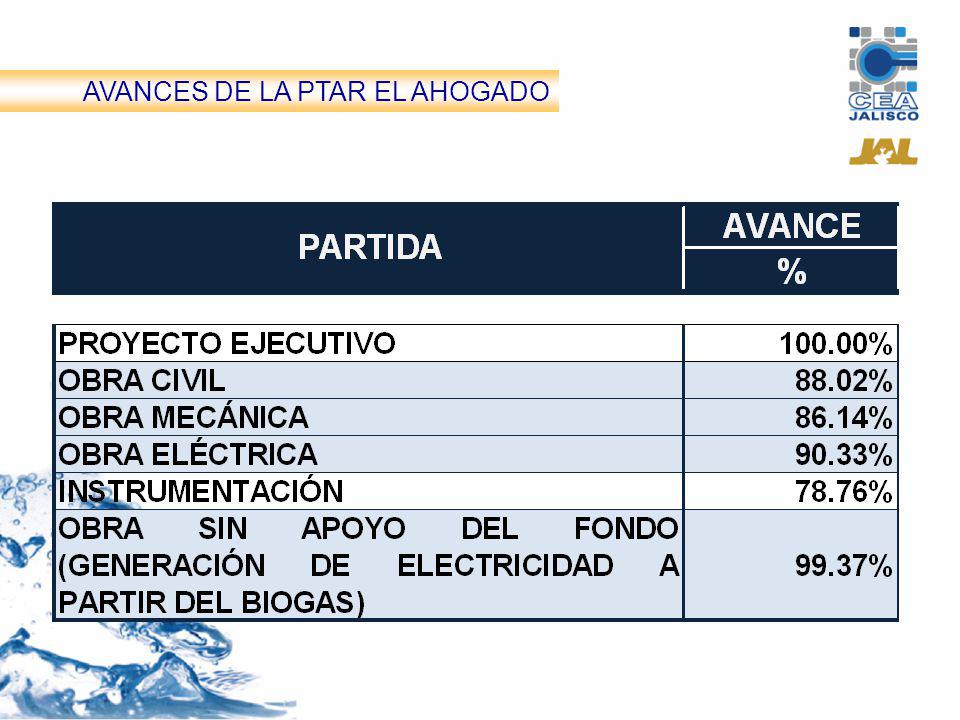

11 AVANCES DE LA PTAR EL AHOGADO

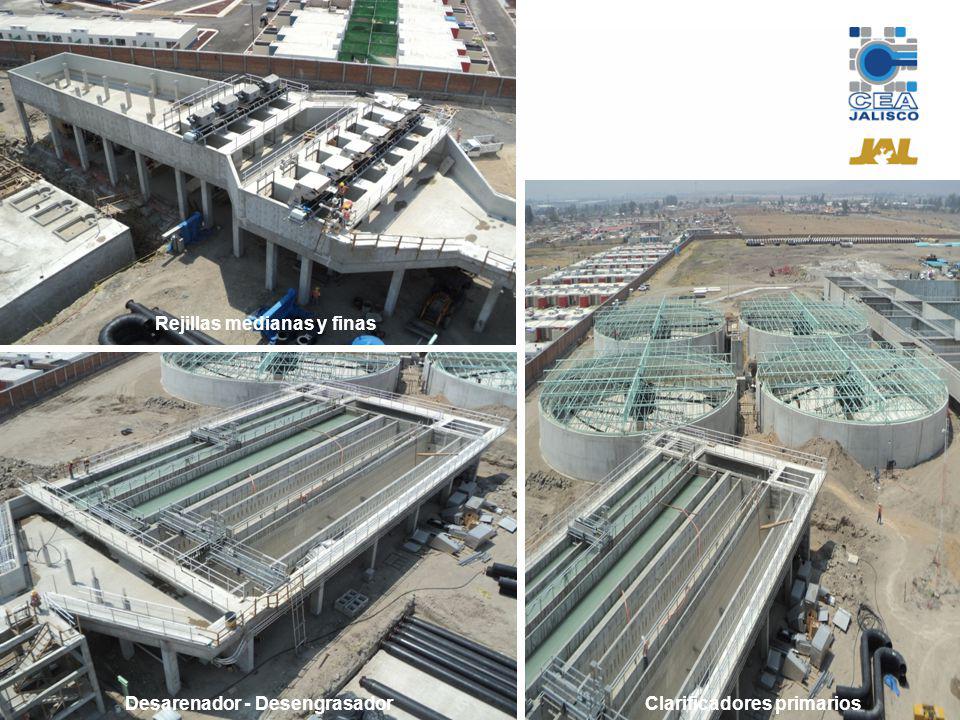

12 Rejillas medianas y finas Desarenador - DesengrasadorClarificadores primarios

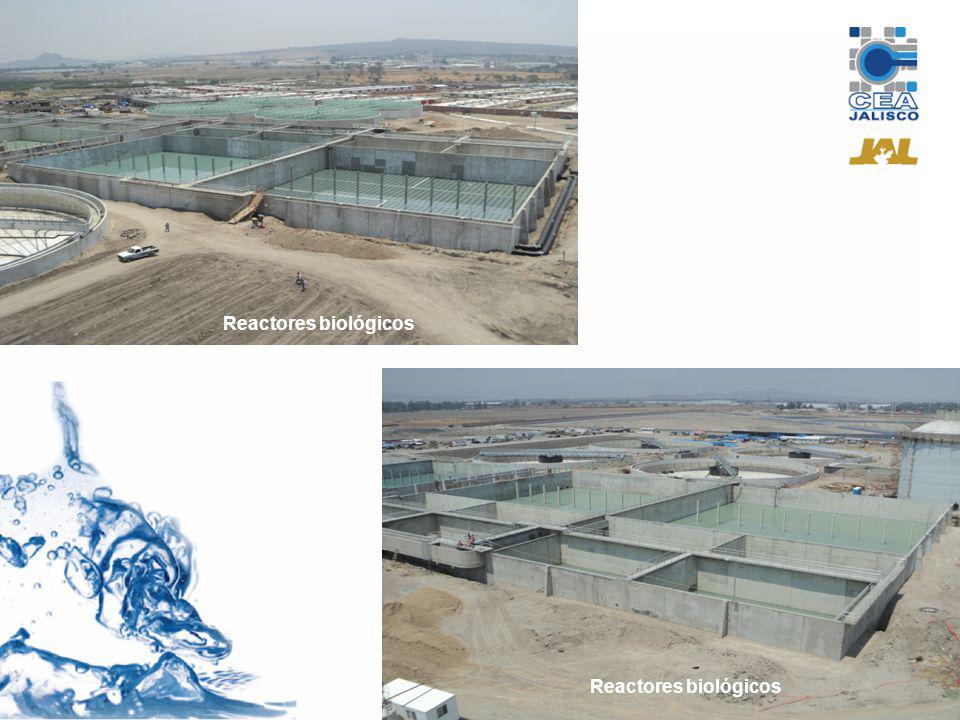

13 Reactores biológicos

14 Clarificadores secundarios Digestores anaerobios y canales de desinfección UV Digestores anaerobios

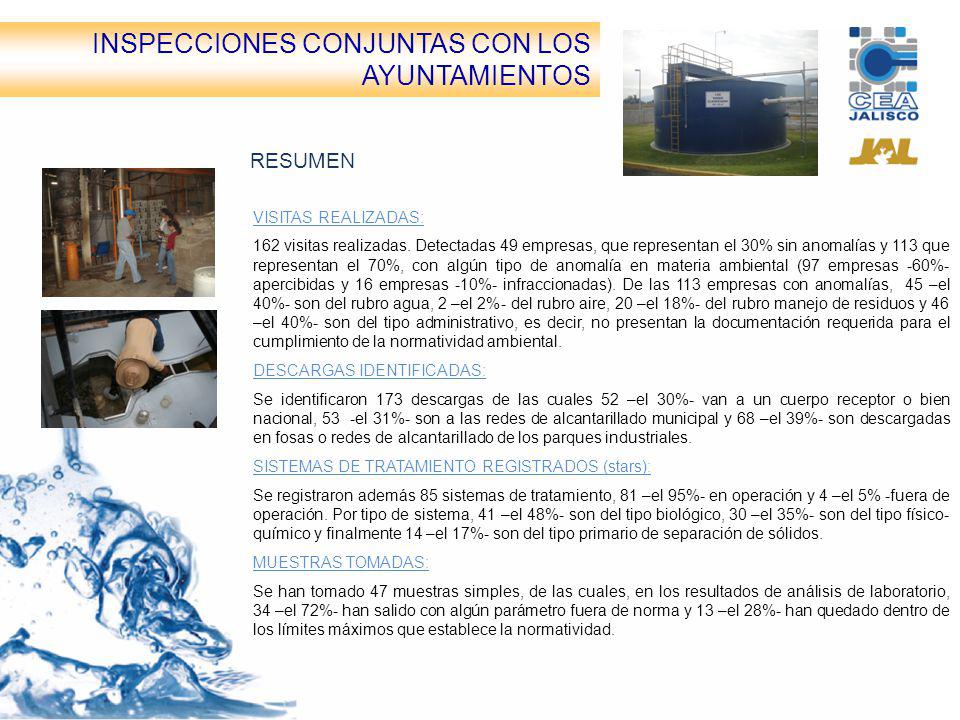

15 Inspecciones conjuntas CEA-Ayuntamientos RESUMEN VISITAS REALIZADAS: 162 visitas realizadas. Detectadas 49 empresas, que representan el 30% sin anomalías y 113 que representan el 70%, con algún tipo de anomalía en materia ambiental (97 empresas -60%- apercibidas y 16 empresas -10%- infraccionadas). De las 113 empresas con anomalías, 45 –el 40%- son del rubro agua, 2 –el 2%- del rubro aire, 20 –el 18%- del rubro manejo de residuos y 46 –el 40%- son del tipo administrativo, es decir, no presentan la documentación requerida para el cumplimiento de la normatividad ambiental. DESCARGAS IDENTIFICADAS: Se identificaron 173 descargas de las cuales 52 –el 30%- van a un cuerpo receptor o bien nacional, 53 -el 31%- son a las redes de alcantarillado municipal y 68 –el 39%- son descargadas en fosas o redes de alcantarillado de los parques industriales. SISTEMAS DE TRATAMIENTO REGISTRADOS (stars): Se registraron además 85 sistemas de tratamiento, 81 –el 95%- en operación y 4 –el 5% -fuera de operación. Por tipo de sistema, 41 –el 48%- son del tipo biológico, 30 –el 35%- son del tipo físico- químico y finalmente 14 –el 17%- son del tipo primario de separación de sólidos. MUESTRAS TOMADAS: Se han tomado 47 muestras simples, de las cuales, en los resultados de análisis de laboratorio, 34 –el 72%- han salido con algún parámetro fuera de norma y 13 –el 28%- han quedado dentro de los límites máximos que establece la normatividad. INSPECCIONES CONJUNTAS CON LOS AYUNTAMIENTOS

16 Inspecciones conjuntas CEA-Ayuntamientos VISITAS REALIZADAS INSPECCIONES CONJUNTAS CON LOS AYUNTAMIENTOS

17 Inspecciones conjuntas CEA-Ayuntamientos DESCARGAS IDENTIFICADAS INSPECCIONES CONJUNTAS CON LOS AYUNTAMIENTOS

18 SISTEMAS DE TRATAMIENTO REGISTRADOS

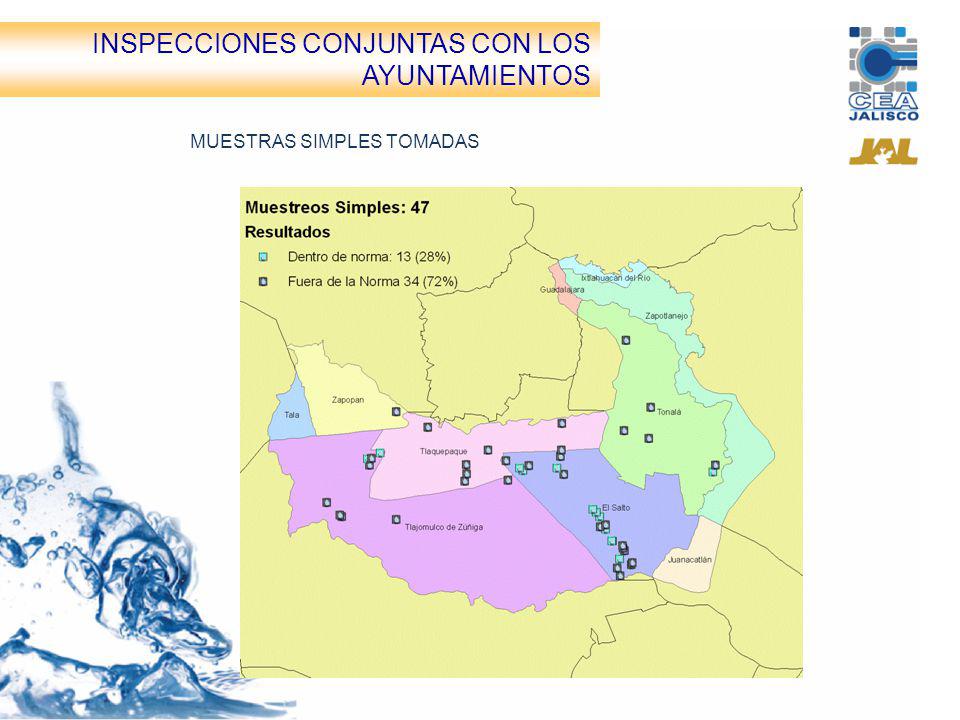

19 Inspecciones conjuntas CEA-Ayuntamientos MUESTRAS SIMPLES TOMADAS INSPECCIONES CONJUNTAS CON LOS AYUNTAMIENTOS

20 GRACIAS, LIC. HÉCTOR CASTAÑEDA NÁÑEZ
