1 2003 HYPACK MAX Training Seminar1 Sample Tin Model – Predragado contra postdragado Calculo de AEA en STV

2 2003 HYPACK MAX Training Seminar2 Sample Tin Model – AEA 3: Las reglas –Los datos de Predragado y los levantamientos de Posdragado deben: - ser en formato Editados ALL - ser levantada con el mismo archivo de LNW. - tiene los datos para el mismo juego de líneas. No intente hacer un volumen dónde un juego de linea tiene l y el otro juego no. –Las Plantillas de la Sección Transversal: - Debe ser sólo uncanal simple (la Izquierda, Centre, Derecho) - No Bancal de recodo permitido

3 2003 HYPACK MAX Training Seminar3 Sample Tin Model – Getting Started 1.Abra el proyecto SAMPLE TIN MODEL 66 2.Empiece el programa de SECTIONES TRANSVERSALES Y VOLUMENES (STV) 3.Seleccione AEA 3 Esto espera comparar un levantamiento del Predragado con un levantamiento del Post-dragado. 4.Entre el nombre de LOG para el levantamiento del Predragado. (Siga los pasos azules anteriormente.) 1. Pulse en la caja. 2.Pulse en el boton de Abrir Archivo. 3.Seleccione el archivo BEFORE.LOG.

4 2003 HYPACK MAX Training Seminar4 Sample Tin Model – Después de Abrir el Archivo de LOG de Predragado –Lista los archivos de los datos que constituyen el archivo del LOG. –Abre una nueva columna a la derecho. Esto es donde usted entrará en el nombre del Archivo de LOG de Postdragado.

5 2003 HYPACK MAX Training Seminar5 Sample Tin Model – Cargando el Archivo de LOG de Postdragado 5.Cargue el LOG del Postdragado. a.Haga clic en la fila de la cima de la columna extrema b.Pulse el boton de Archivo Abierto. c.Entre AFTER.LOG como el levantamiento del Postdragado

6 2003 HYPACK MAX Training Seminar6 Sample Tin Model – Finalizando la Tabula de Vista 6.Pulse el icono de Ordenar. Esto comprueba las cabeceras de los archivos y los alinea. 7.Pulse en la fila superior de Sobredragado y entre 1.0. Entonce rellene la columna. 8.Pulse el fila superior de Superdragado y entre 3.0. Entonce rellene la columna.. 9.Pulse en la fila superior de X2 Izquierda y X2 Derecha, entre 25.0 y rellene la columnas. (Mas sobre este tema mas tarde.) Sort Fill Column

7 2003 HYPACK MAX Training Seminar7 Sample Tin Model – Tabula de Vista

8 2003 HYPACK MAX Training Seminar8 Sample Tin Model – Tabula de Volumen El informe muestra: - Las cantidades del Predragado - Las cantidades del postdragado - Delta (Pre-Post) - X1 Izquierda y Derecho - X2 Izquierda y Derecho - Y1

9 2003 HYPACK MAX Training Seminar9 Sample Tin Model – AEA 3: Otros Materiales X1: Pendiente lateral materiales sobredragado disponibles después de dragado. X2: Material removido por debajo de la plantilla de sobredragado en la distancia del talud definida por el usuario. Y1: Material añadido durante la operación de dragado. X2 La Distancia Limite de Pagi es lo que entremos cono X2 Izquierda y X2 Derechaen la Tabula de Levantamiento. X1 material cae en el agujero de. Y1 material es subdivido para cada categoria de material [V1, V2, V3, V1L, V2L, V3L, V1R, V2R, V3R]

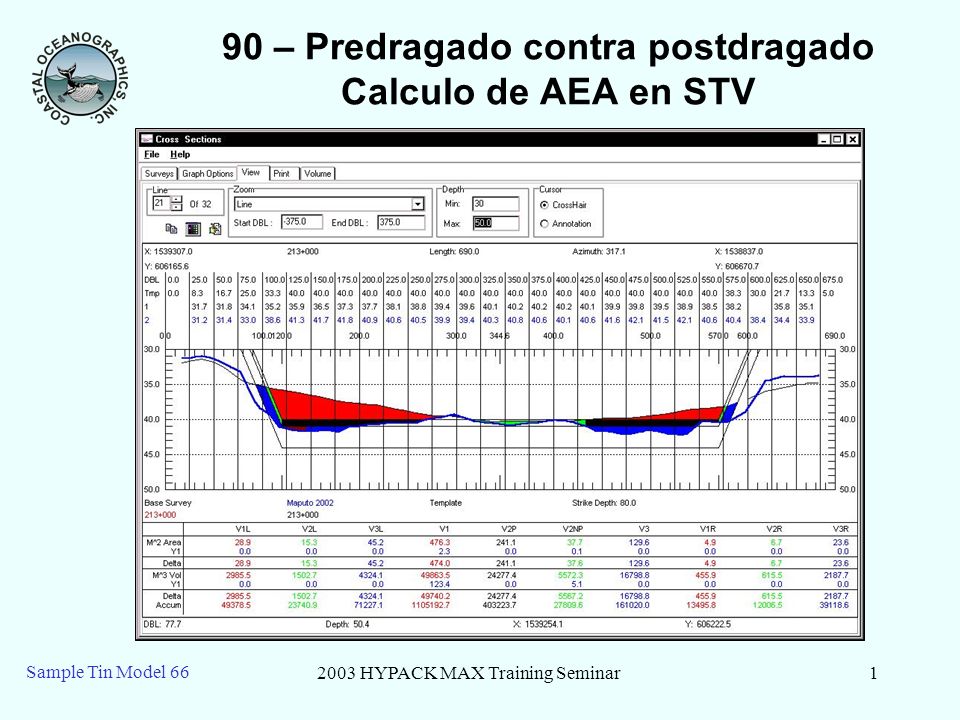

10 2003 HYPACK MAX Training Seminar10 Sample Tin Model X2 Material 25 X2 Stuff Rentramos ecuerde como25.0 como los valores X2Izquierda y X2Derechas. La figura es la captura de pantalla de la seccion actual. El material rosa calcula el espacio por debajo de la plantilla de sobredragado en la distancia de la linea puntales especificados.

11 2003 HYPACK MAX Training Seminar11 Sample Tin Model – Y1 Material Y1 material es: Computado en cualquier parte el levantamiento del Postdragado es menos profunda que el levantamiento del Predragado. Deducido del 'el Material Removido' para cada categoría. Mostrado en 'la naranja' en la captura de la pantalla anterior
