Beroaren transmisiorako mekanismoak

Presentación del tema: "Beroaren transmisiorako mekanismoak"— Transcripción de la presentación:

1 Beroaren transmisiorako mekanismoak
ariketak

2 14.2. Marraztu eta kalkula bedi irudian agertzen den pareta konposatuaren zirkuitu termiko baliokidea, eta kalkula bedi paretan zeharreko bero fluxua. 100 ºC 500 ºC S 3 S A 1 2 4 20 cm 25 cm 40 cm

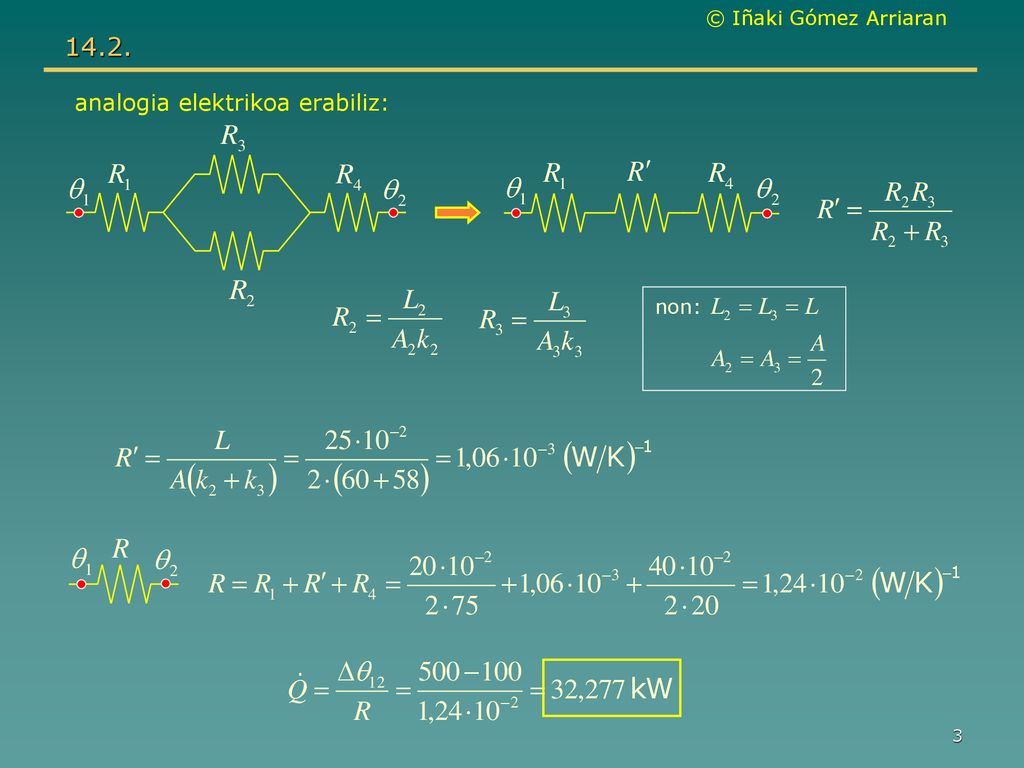

3 14.2. analogia elektrikoa erabiliz: non:

4 14.8. Plastikozko hodi baten barnean dagoen fluidoaren eta hodiaren barne-gainazalaren arteko konbekzio koefizientea 300 W/m2·K–ekoa da. Plastikoaren eroankortasun termikoa 0,5 W/m·K–ekoa da, eta fluidoaren tenperatura 100 ºC–koa. Hodiaren barne-diametroa 3 cm–koa da eta kanpo-diametroa 4 cm-koa. Baldin eta hodiaren metro bakoitzeko gertatzen den bero-fluxua 500 W/m-koa bada, kalkula bedi hodiaren kanpo-gainazalaren tenperatura eta hodiaren bero-transmisioaren koefiziente orokorra, kanpo-gainazalarekiko adierazita.

5 14.8.

6 14.8.

7 14.13. Ur-berogailu elektrikoen bi modelo ezberdin fabrikatzen ditu enpresa batek. Biek forma zilindrikoa dute, eta metalezko pareta bikoitzaz eginda daude. Modelo merkeenak ez du material betegarririk bi pareten artean, eta pareta bakoitzaren eta bien tartean dagoen airearen arteko konbekzio-koefizientea 20 W/m2·K-ekoa da. Bestean, ordea, beira-zuntzaz betetzen da bi pareten arteko hutsunea. Bi modelotan barneko paretaren diametroa 0,6 m-koa da eta kanpoko paretarena 0,7 m-koa da. Altuera 3 m-koa da. Barneko pareta 60 ºC-tan dago eta berogailua inguratzen duen airearen tenperatura 25 ºC-koa da. Kanpoaldeko konbekzio-koefizientea 15 W/m2·K-ekoa da. Dimentsio bakarreko bero-fluxu erradiala dela suposatuz, eta metalezko pareta bien erresistentzia termikoa arbuiatuz, kakula bitez: Oharra: Beira-zuntzaren eroankortasun termikoa 0,05 W/m·K-ekoa da. Ura kontsumitzen ez denean, berogailu bakoitzak erregimen egonkorrean kontsumitzen duen potentzia elektrikoa. Modelo garestiena erosteak dakarren energia-aurrezpena.

8 14.13. 2 1 3 modelo merkeena:

9 14.13. modelo garestiena: modelo garestiena erosteak dakarren energia-aurrezpena:

10 14.19. 10 cm-ko diametroa duen burdinazko hodi batetik lurruna 260 ºC-tan, 690 kPa-eko presioaz eta 2,5 m/s-ko abiaduraz pasatzen da. Hodiaren lodiera 13 mm-koa da eta 25 mm-ko lodiera duen beira-zuntzezko geruza batez inguraturik dago. Baldin eta giroko tenperatura 15 ºC-koa bada, kalkula bedi hodiaren metro bakoitzeko bero-galera. 3 2 1 100 13 25 2,5 m/s

11 14.19. hb-ren kalkulua: lurrun gainberotua 13-8 taula
konbekzioa kondukzioa kondukzioa konbekzioa hb-ren kalkulua: lurrun gainberotua 13-8 taula lurrun gainberotu taula

12 14.19. fluxu zurrunbilotsua lurruna, hodian zehar hozten denez: n=0,3
Dittus-Boelter 13-8 taula

13 14.19. hk-ren kalkulua: suposaketa bat egingo da (iterazioa)
13-1 taula suposaketa

14 14.19. bero-fluxua:

15 14.19. frogaketa: suposaketa frogaketa:

16 14.19. suposaketa frogaketa: eginiko suposaketa ona izan da

17 14.21. Bi eraikinen artean hodi bat luzatu da. Hodiaren barnetik doan fluido biskosoa 40 ºC-tan dago. Hodiaren kanpo-diametroa 22 cm-koa da eta luzera 110 m-koa. Fluido-gastua 20 kg/s-koa da. Neguan, hodiaren kanpoaldetik, hodiarekiko norabide elkartzutean jotzen du haizeak, 14 m/s-ko abiaduraz. Airearen tenperatura 0 ºC-koa da. Kalkula bedi hodian zehar fluidoak jasaten duen tenperatura-aldaketa. Suposa bedi fluidoaren bero espezifikoa 1,3 kJ/kg·K-ekoa dela eta arbuia bedi hodiaren metalezko paretaren erresistentzia termikoa. airea Hodiaren erresistentzia termikoa arbuiagarria denez, kanpo fluidoarena bakarrik egongo da fluido biskosoa

18 14.21. konbekzioa hkanpo-ren kalkuluan, propietate fisikoen kalkuluak egiteko orduan, fluido eta azaleraren arteko tenperatura diferentzia dela eta, batez besteko tenperatura erabiliko da. 13-1 taula

19 14.21. < > fluidoarentzat:

20 G-8 taula

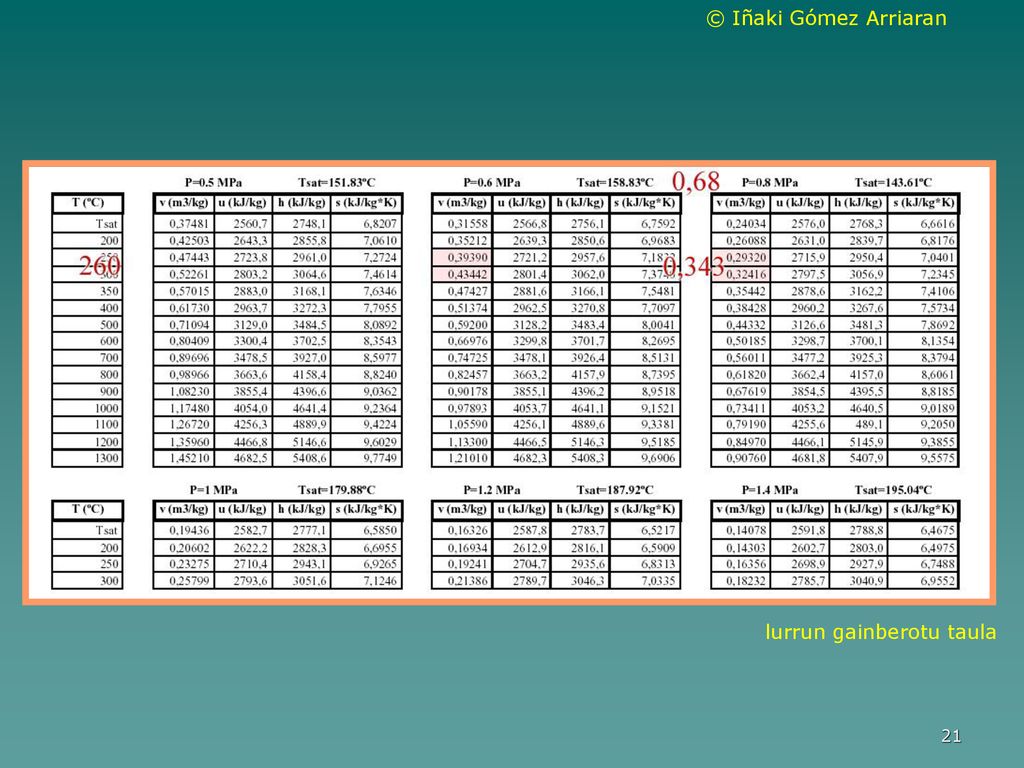

21 lurrun gainberotu taula

22 G-8 taula

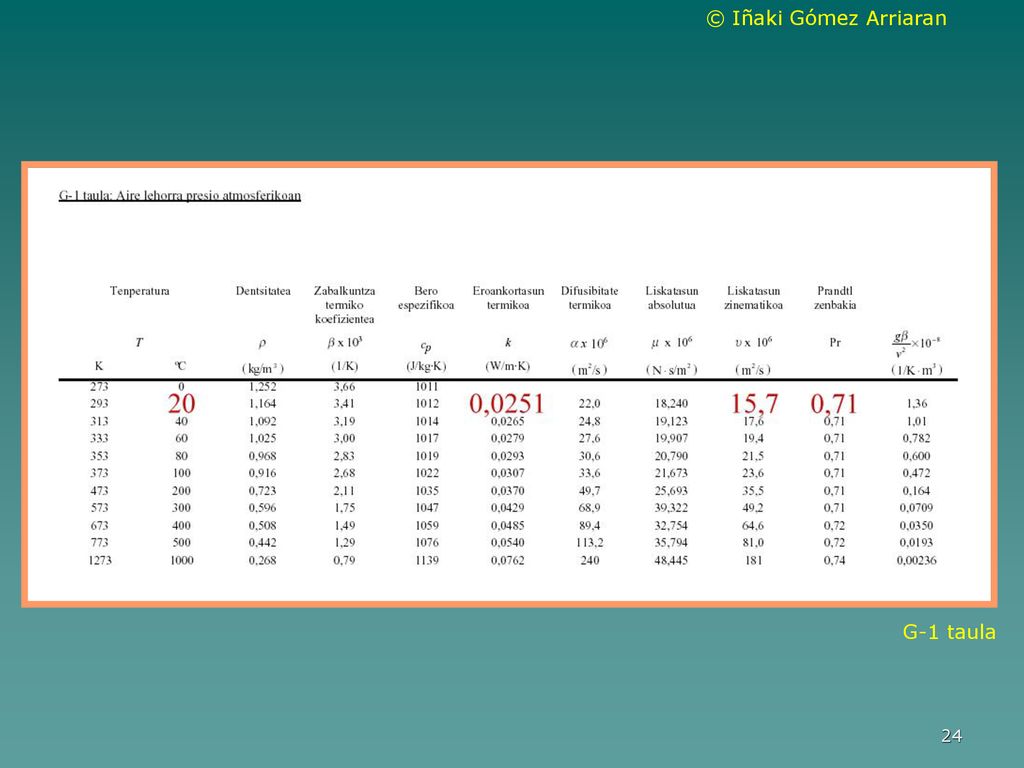

23 G-1 taula

24 G-1 taula
