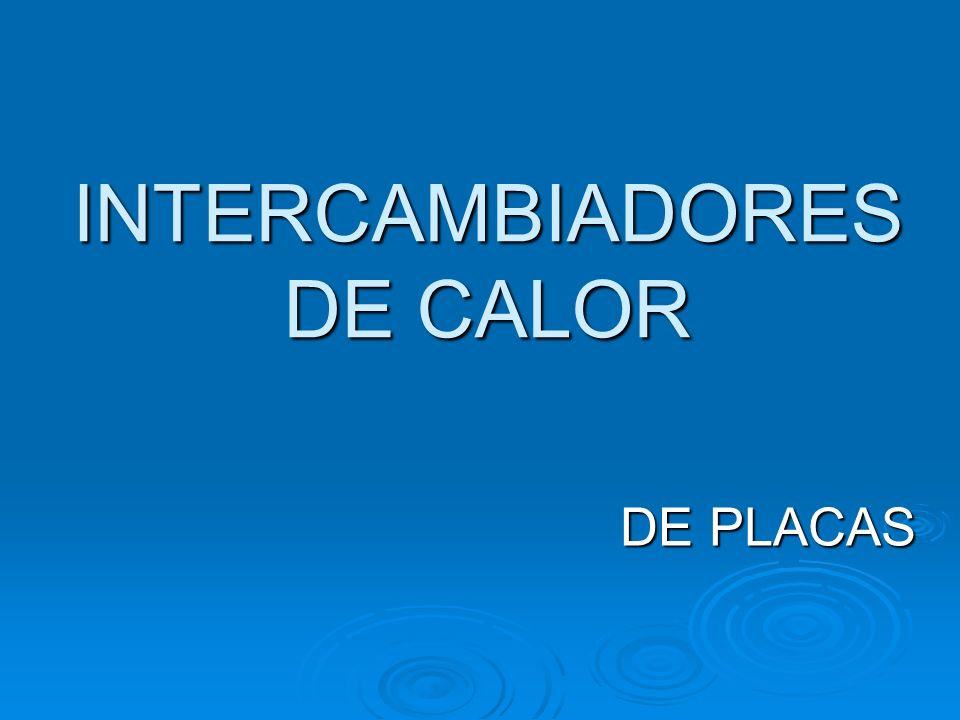

1 INTERCAMBIADORES DE CALOR DE PLACAS DE PLACAS

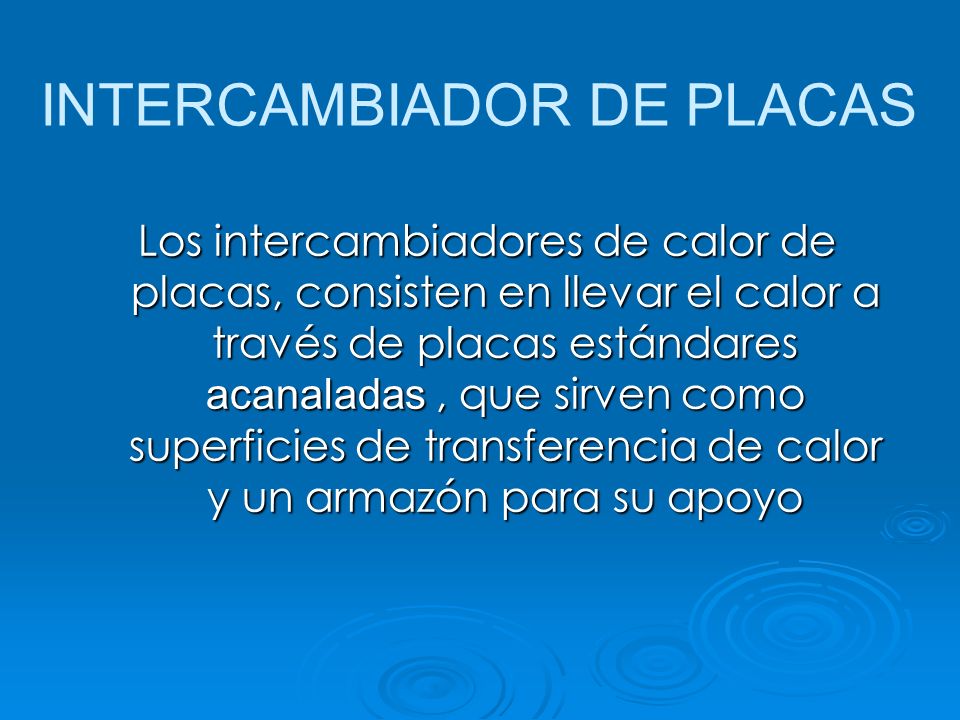

2 INTERCAMBIADOR DE PLACAS Los intercambiadores de calor de placas, consisten en llevar el calor a través de placas estándares acanaladas, que sirven como superficies de transferencia de calor y un armazón para su apoyo

3

4 PARTES DE UN INTERCAMBIADOR DE PLACAS

5 PLACAS

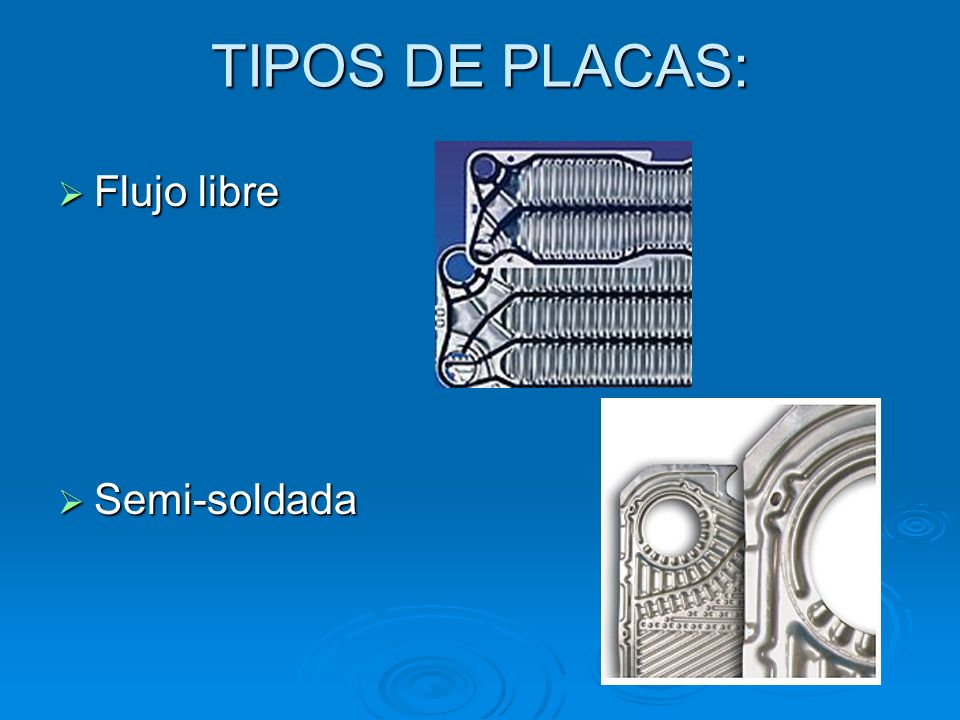

6 TIPOS DE PLACAS: Flujo libre Flujo libre Semi-soldada Semi-soldada

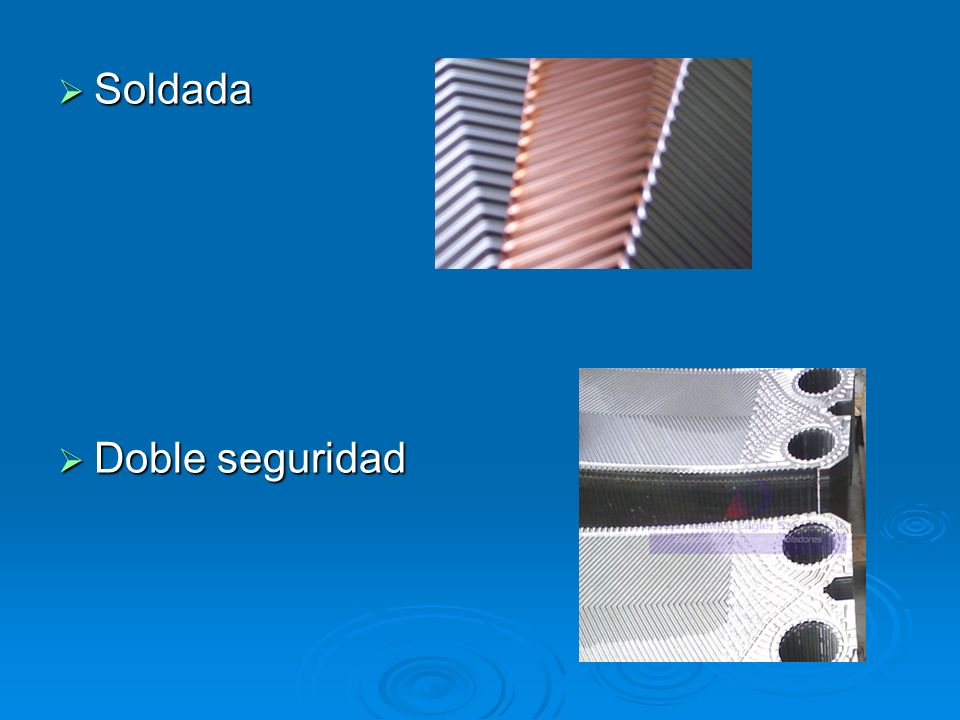

7 Soldada Soldada Doble seguridad Doble seguridad

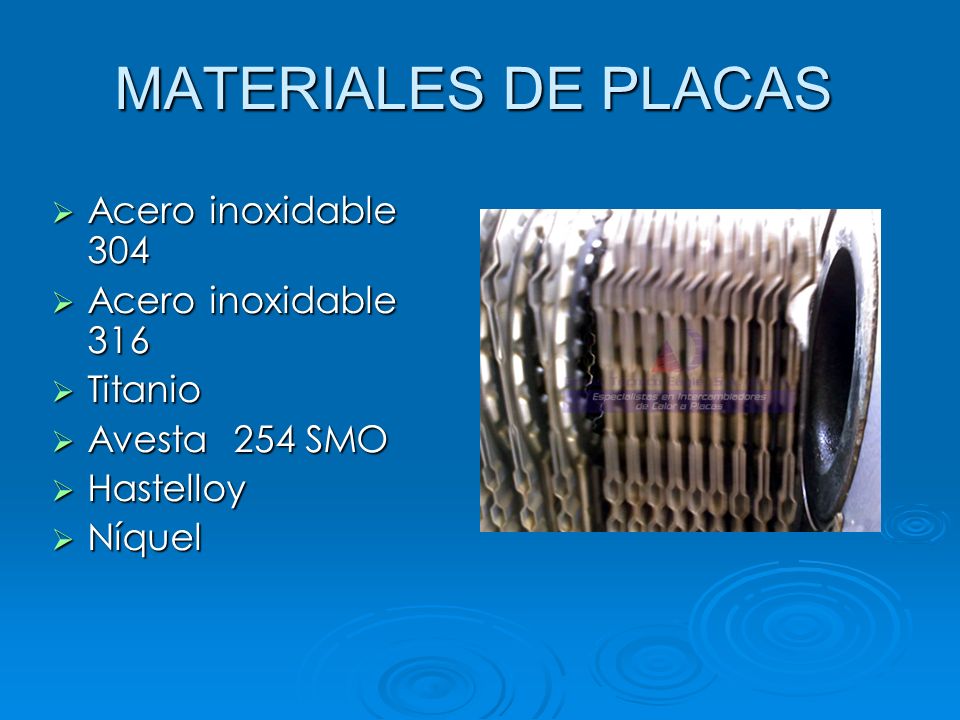

8 MATERIALES DE PLACAS Acero inoxidable 304 Acero inoxidable 304 Acero inoxidable 316 Acero inoxidable 316 Titanio Titanio Avesta 254 SMO Avesta 254 SMO Hastelloy Hastelloy Níquel Níquel

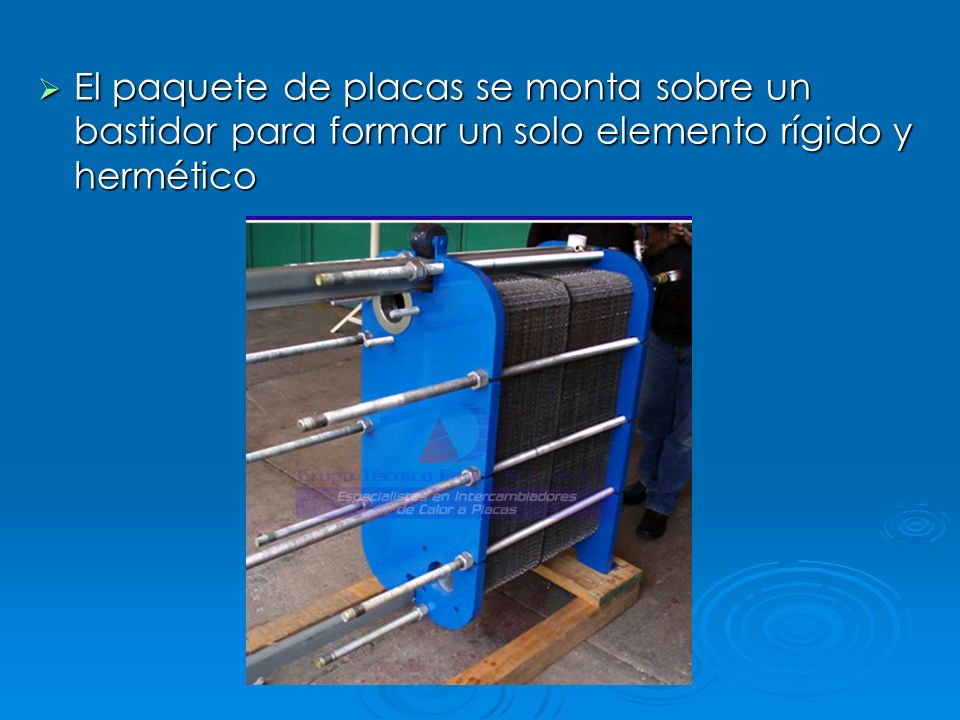

9 El paquete de placas se monta sobre un bastidor para formar un solo elemento rígido y hermético El paquete de placas se monta sobre un bastidor para formar un solo elemento rígido y hermético

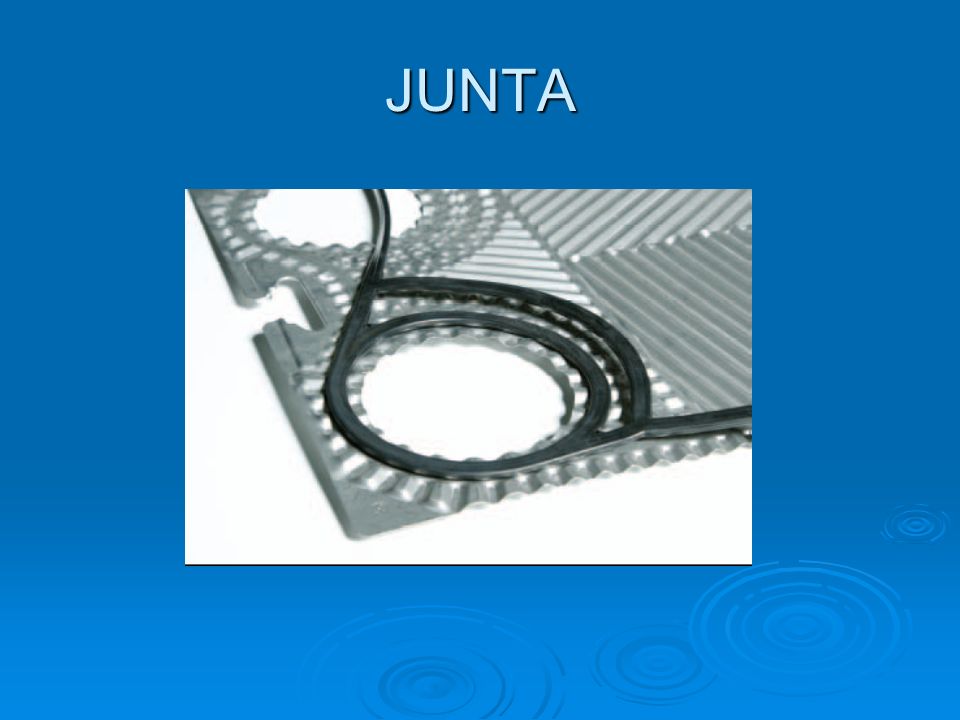

10 JUNTA

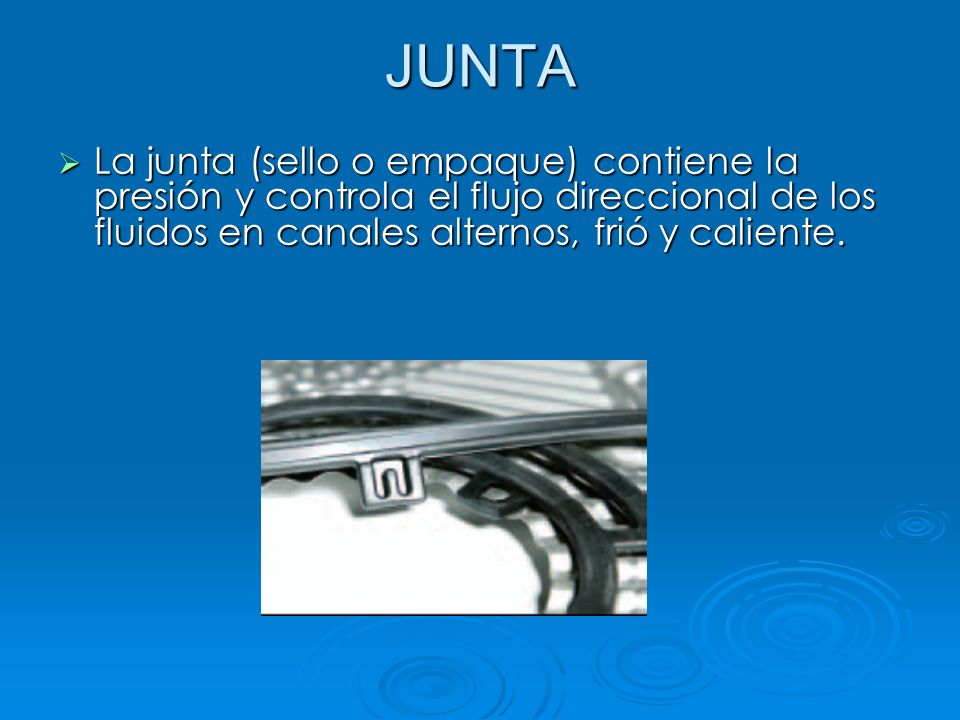

11 La junta (sello o empaque) contiene la presión y controla el flujo direccional de los fluidos en canales alternos, frió y caliente. La junta (sello o empaque) contiene la presión y controla el flujo direccional de los fluidos en canales alternos, frió y caliente. JUNTA

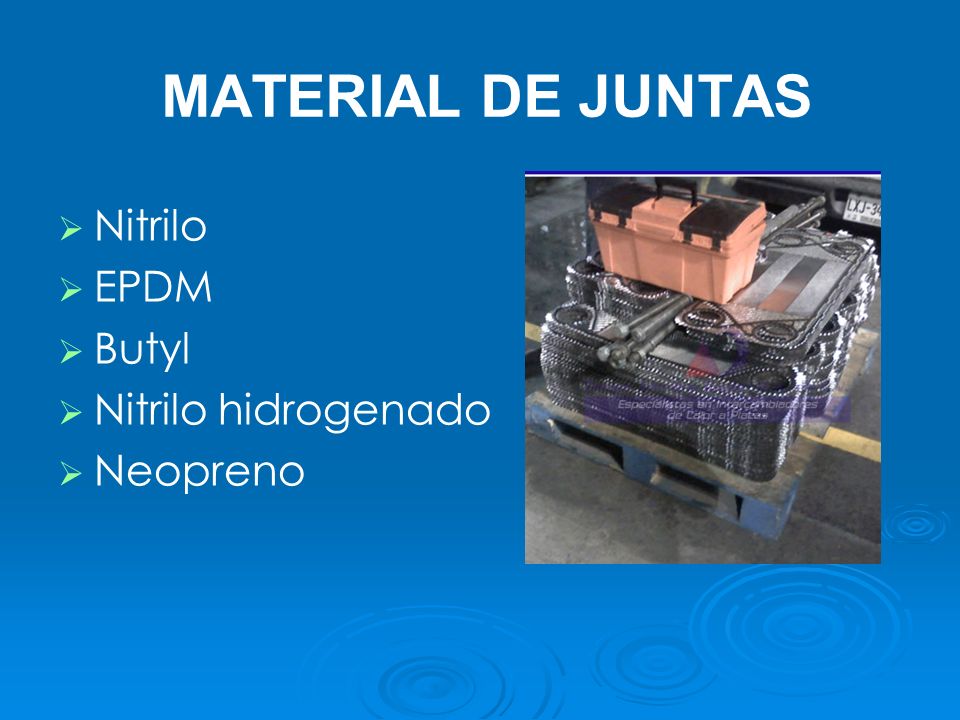

12 MATERIAL DE JUNTAS Nitrilo EPDM Butyl Nitrilo hidrogenado Neopreno

13 CONEXIONES

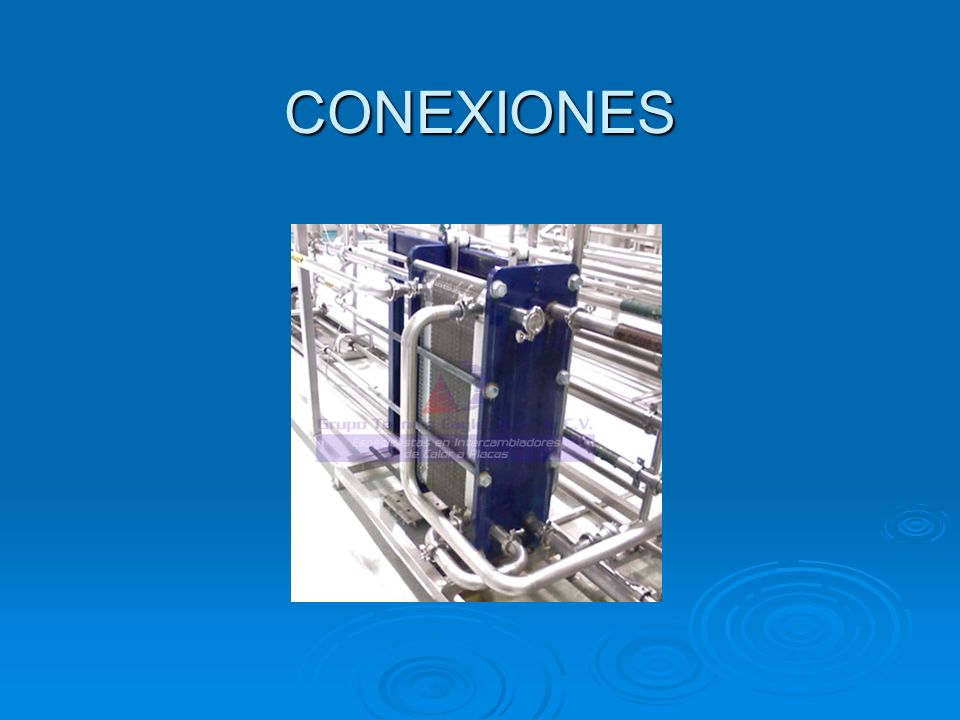

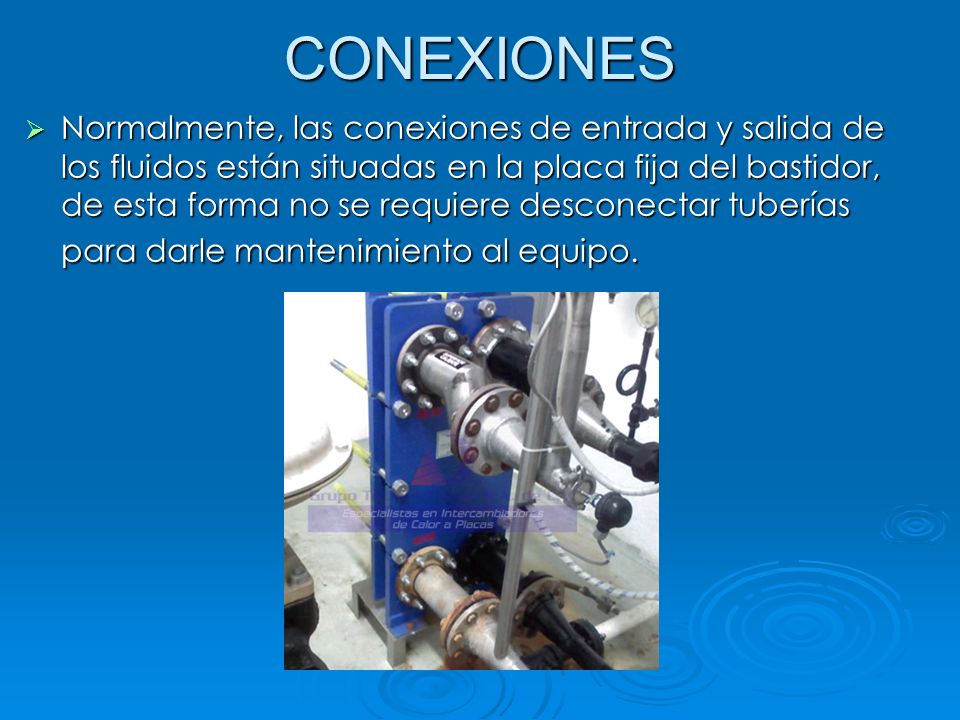

14 CONEXIONES Normalmente, las conexiones de entrada y salida de los fluidos están situadas en la placa fija del bastidor, de esta forma no se requiere desconectar tuberías para darle mantenimiento al equipo. Normalmente, las conexiones de entrada y salida de los fluidos están situadas en la placa fija del bastidor, de esta forma no se requiere desconectar tuberías para darle mantenimiento al equipo.

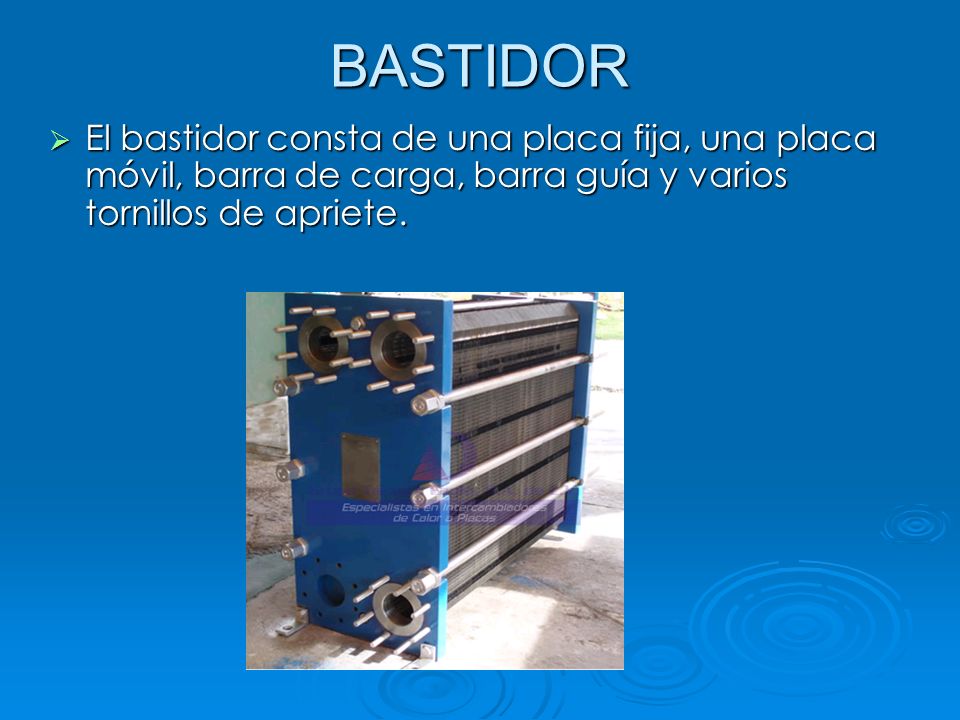

15 BASTIDOR El bastidor consta de una placa fija, una placa móvil, barra de carga, barra guía y varios tornillos de apriete. El bastidor consta de una placa fija, una placa móvil, barra de carga, barra guía y varios tornillos de apriete.

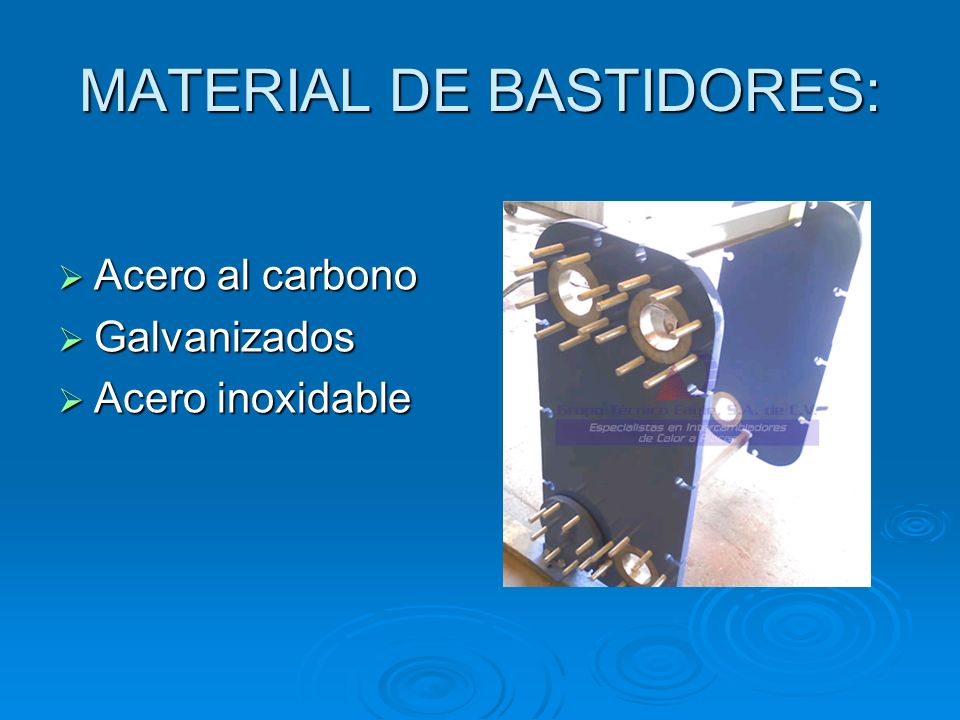

16 MATERIAL DE BASTIDORES: Acero al carbono Acero al carbono Galvanizados Galvanizados Acero inoxidable Acero inoxidable

17 FUNCIONAMIENTO

18 FUNCIONAMIENTO Por medio de las conexiones, los fluidos entran al paquete de placas, donde circulan a través del paquete de placas formando dos canales de flujo independiente alternados en frío, caliente, frió, etc. Por medio de las conexiones, los fluidos entran al paquete de placas, donde circulan a través del paquete de placas formando dos canales de flujo independiente alternados en frío, caliente, frió, etc. Generalmente circulan en contra corriente. Generalmente circulan en contra corriente.

19

20

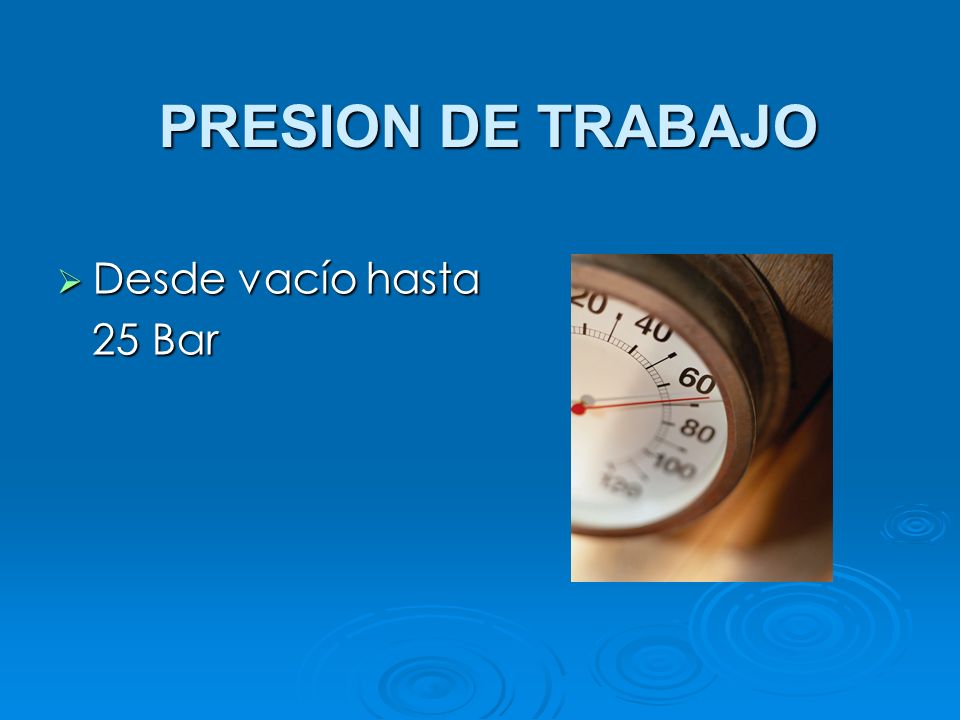

21 PRESION DE TRABAJO Desde vacío hasta Desde vacío hasta 25 Bar 25 Bar

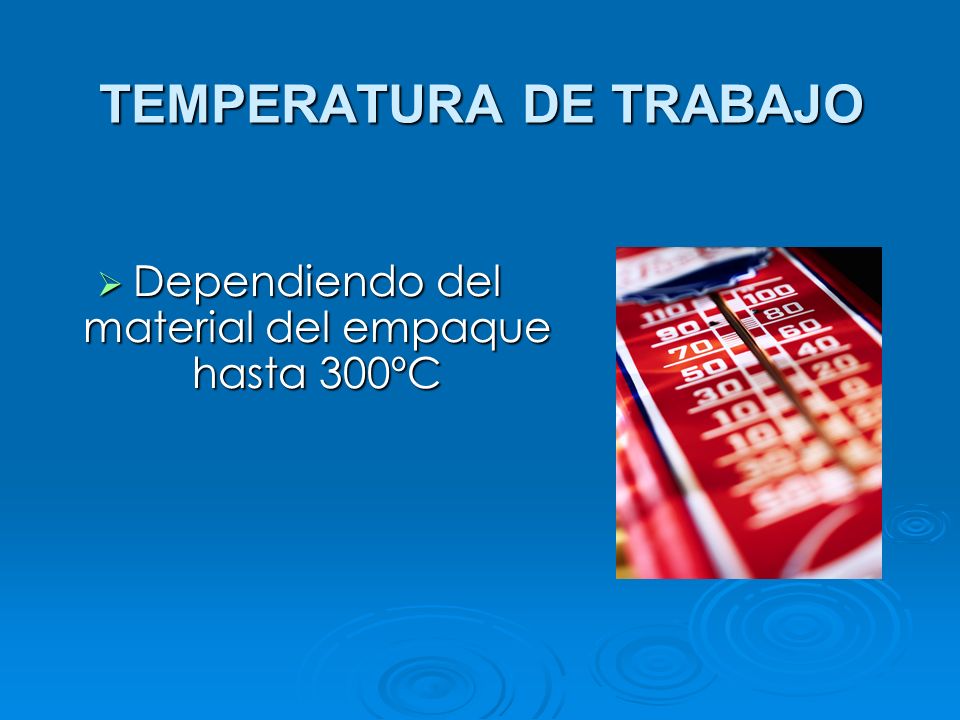

22 TEMPERATURA DE TRABAJO Dependiendo del material del empaque hasta 300ºC Dependiendo del material del empaque hasta 300ºC

23 APLICACIONES

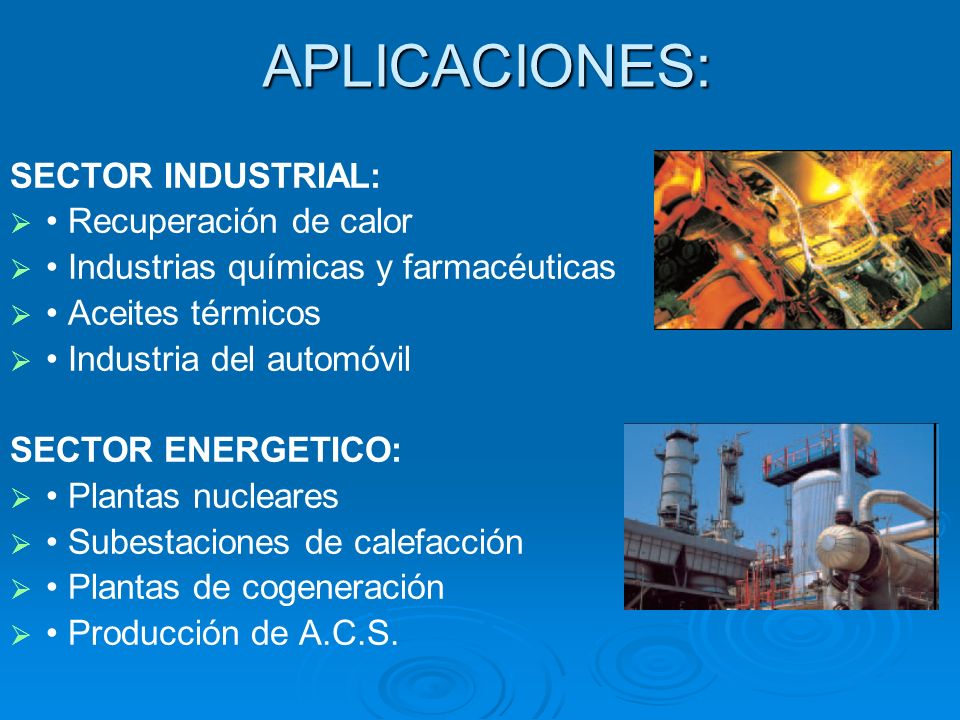

24 APLICACIONES: SECTOR INDUSTRIAL: Recuperación de calor Industrias químicas y farmacéuticas Aceites térmicos Industria del automóvil SECTOR ENERGETICO: Plantas nucleares Subestaciones de calefacción Plantas de cogeneración Producción de A.C.S.

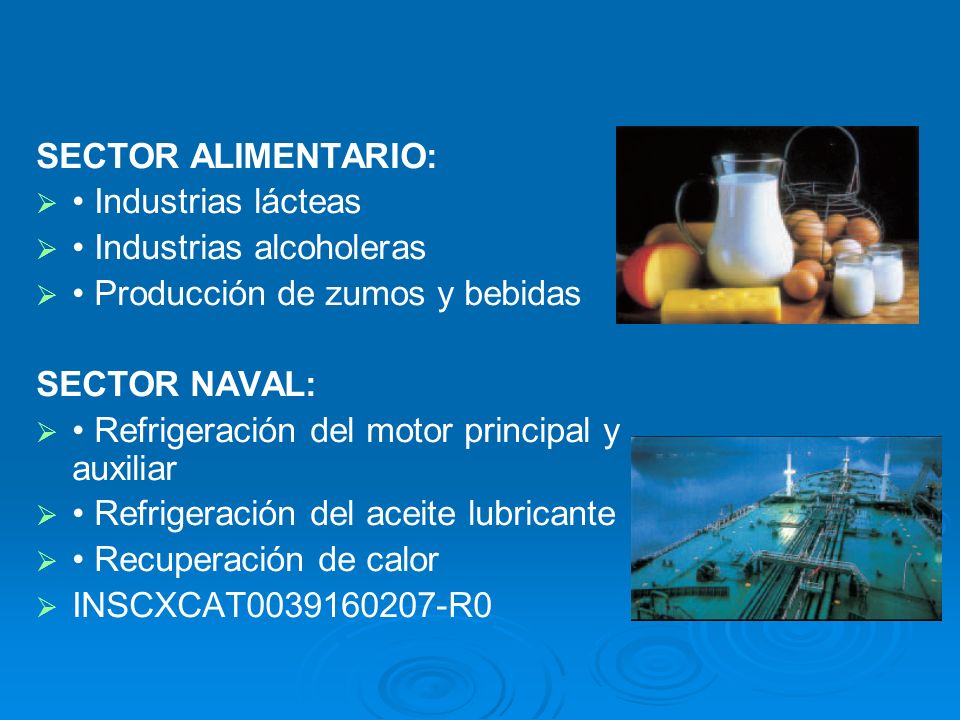

25 SECTOR ALIMENTARIO: Industrias lácteas Industrias alcoholeras Producción de zumos y bebidas SECTOR NAVAL: Refrigeración del motor principal y auxiliar Refrigeración del aceite lubricante Recuperación de calor INSCXCAT R0

26 FIN...

27 INTEGRANTES DEL EQUIPO: ADRIANA SANDOVAL MATEOS ADRIANA SANDOVAL MATEOS CYNTHIA PAOLA RAMOS COMENERO CYNTHIA PAOLA RAMOS COMENERO MARIA DEL CARMEN ARAMBULA CRUZ MARIA DEL CARMEN ARAMBULA CRUZ ESTEPHANIE RIVERA VAZQUEZ ESTEPHANIE RIVERA VAZQUEZ ANA MARIA ESCOBEDO MARTINEZ ANA MARIA ESCOBEDO MARTINEZ GRACIAS POR SU ATENCION !¡!
