Presentación del tema: "Sistema Automático de Control de Ruidos www.sacrina.es/pages."— Transcripción de la presentación:

1 Sistema Automático de Control de Ruidos

2 Sistema Automático de Control de Ruidos Índice de presentación Necesidad de limitadores acústicos Problemática del control de ruido Legislación: DECRETO 326/03 SACRINA -Introducción -Características principales -Arquitectura del sistema -Comunicación limitador – MODEM -Comunicación MODEM – SACRINA -Presentación información WEB -Sistema de notificaciones -Generación de informes -Perfiles de usuario -Solución al control de ruido -Accesos al sistema -Puesta en funcionamiento -Costes del sistema

3 Sistema Automático de Control de Ruidos Necesidad de limitadores acústicos La contaminación acústica provoca: –Problemas medioambientales –Trastornos psicológicos –Trastornos físicos El ruido es inherente a cualquier actividad y afecta a la calidad de vida de los ciudadanos. En el caso de locales y actividades con equipos de reproducción de música el Decreto 326 obliga a la instalación de Limitador acústico

4 Sistema Automático de Control de Ruidos Local con limitador Funcionamiento correcto Manipulaciones / Fallos de funcionamiento Incumplimiento normativo DenunciasNo denuncia Actuación de la administración: - Apertura de expediente - Solicitud de informe - Inspección - Sanción sin sistema de control de ruidos Problemática del control de ruidos

5 Sistema Automático de Control de Ruidos Art. 41: Instalación de Equipos Limitadores - Controladores Acústicos En aquellos locales descritos en el artículo 29 de este Reglamento, donde se disponga de equipo de reproducción musical o audiovisuales en los que los niveles de emisión sonora pudieran ser manipulados directa o indirectamente, se instalará un equipo limitador – controlador que permita asegurar, de forma permanente, que bajo ninguna circunstancia las emisiones del equipo musical superen los límites admisibles de nivel sonoro en el interior de las edificaciones adyacentes, así como que cumplen los niveles de emisión al exterior exigidos en este reglamento (Art. 22, Art. 23 y Art. 24) … e) Sistema de inspección que permita a los servicios técnicos municipales una adquisición de los datos almacenados a fin de que éstos puedan ser trasladados a los servicios de inspección para su análisis y evaluación, bien físicamente o bien de forma automática mediante un sistema de transmisión telemática diario, adecuado al protocolo que el Ayuntamiento tenga establecido, de los datos recogidos por el limitador controlador en cada sesión para que sean tratados en un centro de postprocesado de datos que defina el ayuntamiento. El coste de la transmisión telemática deberá ser asumido por el titular de la actividad. … Legislación: DECRETO 326/03 (I)

6 Sistema Automático de Control de Ruidos Legislación: DECRETO 326/03 (II) Art. 42: Espectáculos públicos y actividades recreativas al aire libre … al objeto de poder asegurar esta exigencia, cuando el nivel sonoro que pudieran producir los altavoces del sistema de sonorización de la actividad en consideración medido a 4m de éstos, sea superior a 90dBA, los equipos de reproducción sonora deberán instalar un limitador – controlador que cumpla lo preceptuado en el artículo anterior. Art. 47: Certificaciones de cumplimiento de las normas de calidad y prevención acústica … con el fin de asegurar el correcto y permanente funcionamiento de los equipos limitadores – controladores, el Ayuntamiento podrá exigir al titular de actividades en locales donde se hayan instalado dichos instrumentos, que presente un informe emitido por técnico competente, de conformidad con el artículo 38.2, del presente Reglamento, donde se recojan las incidencias habidas desde su instalación primitiva o desde el último informe periódico emitido al respecto…

7 Sistema Automático de Control de Ruidos SACRINA: Introducción SACRINA es una aplicación desarrollada y gestionada para facilitar el control y la vigilancia de ruidos. Permite a la Administración pública conocer on line en cada instante el nivel sonoro existente en una determinada ubicación o emplazamiento físico y verificar la correcta instalación y funcionamiento de los limitadores acústicos Permite a través de Internet conocer el nivel sonoro existente en un determinado punto de un municipio y/o en un determinado local comercial en donde haya instalado un limitador acústico con sistema de transmisión telemática, en cualquier momento.

8 Sistema Automático de Control de Ruidos SACRINA: Características principales (I)

9 Sistema Automático de Control de Ruidos Innovación Tecnología de transmisión de datos GPRS Sistema de notificaciones automáticas –SMS – Consultas y respuesta a posibles denuncias en tiempo real Sencillez Sistema intuitivo de navegación a través de la página WEB Generación automática de informes Flexibilidad Sistema de notificaciones automáticas vía SMS y configurables por el usuario Existencia de diferentes perfiles de usuario con distintos accesos a los datos registrados SACRINA: Características principales (II)

10 Sistema Automático de Control de Ruidos Seguridad Detección de manipulaciones: –de micrófono –de configuración de audio Control de fallos –configuración del equipo –comunicaciones Almacenamiento cifrado de datos Adaptabilidad Protocolo de comunicaciones entre limitador y MODEM abierto Protocolo de comunicaciones entre MODEM y base de datos abierto a otros sistemas de control telemático SACRINA: Características principales (III)

11 Sistema Automático de Control de Ruidos SACRINA: Arquitectura del sistema GPRS INTERNET LIMITADOR ADMINISTRACIÓN MODEM FIREWALL BASE DE DATOS DEL SISTEMA ADMINISTRACIÓN OTROS SISTEMAS DE CONTROL DE RUIDOS LIMITADOR

12 Sistema Automático de Control de Ruidos SACRINA: Comunicación Limitador – MODEM (I) El protocolo de comunicaciones entre el equipo limitador – controlador y el MODEM es completamente abierto LIMITADORMODEM Petición de datos Transmisión de datos

13 Sistema Automático de Control de Ruidos SACRINA: Comunicación Limitador – MODEM (II) Tamaño (1 Byte) Datos (16 Bytes) Checksum (2 Bytes) VersiónFechaHoraSesiónSPLLímiteL 90 L eq L 10 L max Alarmas DíaMesAñoHoraMinSegLSBMSB BITALARMA 0 SPL > Límite 1 Leq > Límite 2 L10 > Límite 3 Micrófono desconectado 4 Espectros diferentes 5 Ruido rosa inestable 6 Equipo desconfigurado 7 Señal presente en alguna entrada Transmisión de datos : Control (1 Byte) Tamaño (1 Byte) Código (1 Byte) Petición de datos :

14 Sistema Automático de Control de Ruidos SACRINA: Comunicación MODEM – SACRINA (I) El protocolo de comunicaciones entre el MODEM y el sistema de control SACRINA se basa en TCP/IP y es completamente abierto GPRS INTERNE T MODEM FIREWALL BASE DE DATOS DEL SISTEMA OTROS SISTEMAS DE CONTROL DE RUIDOS

15 Sistema Automático de Control de Ruidos SACRINA: Presentación información WEB (I)

16 Sistema Automático de Control de Ruidos SACRINA: Presentación información WEB (II)

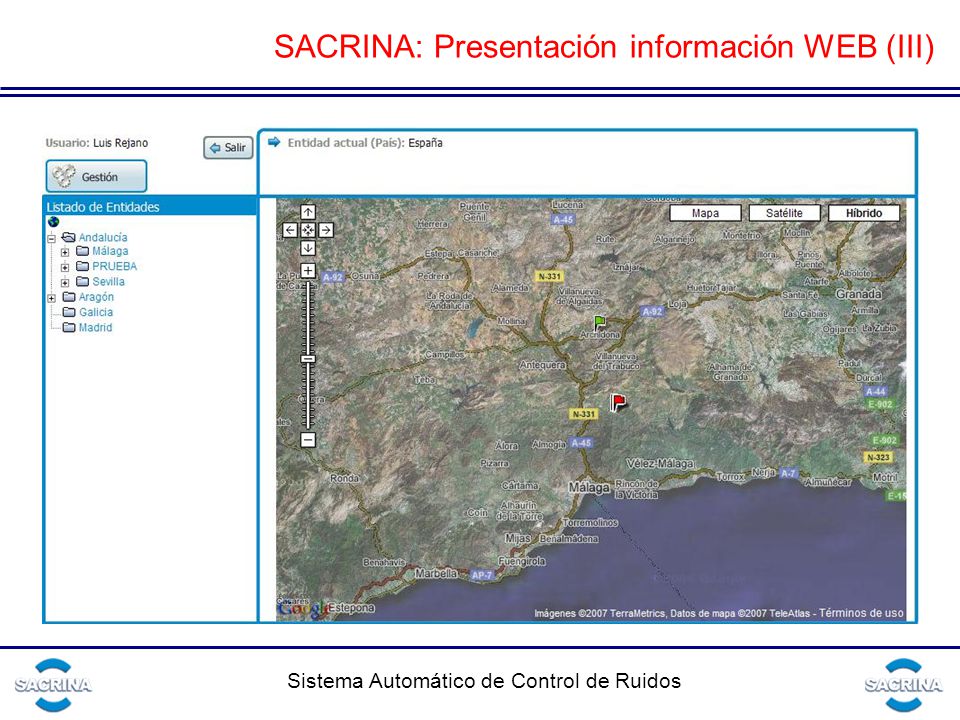

17 Sistema Automático de Control de Ruidos SACRINA: Presentación información WEB (III)

18 Sistema Automático de Control de Ruidos SACRINA: Presentación información WEB (IV)

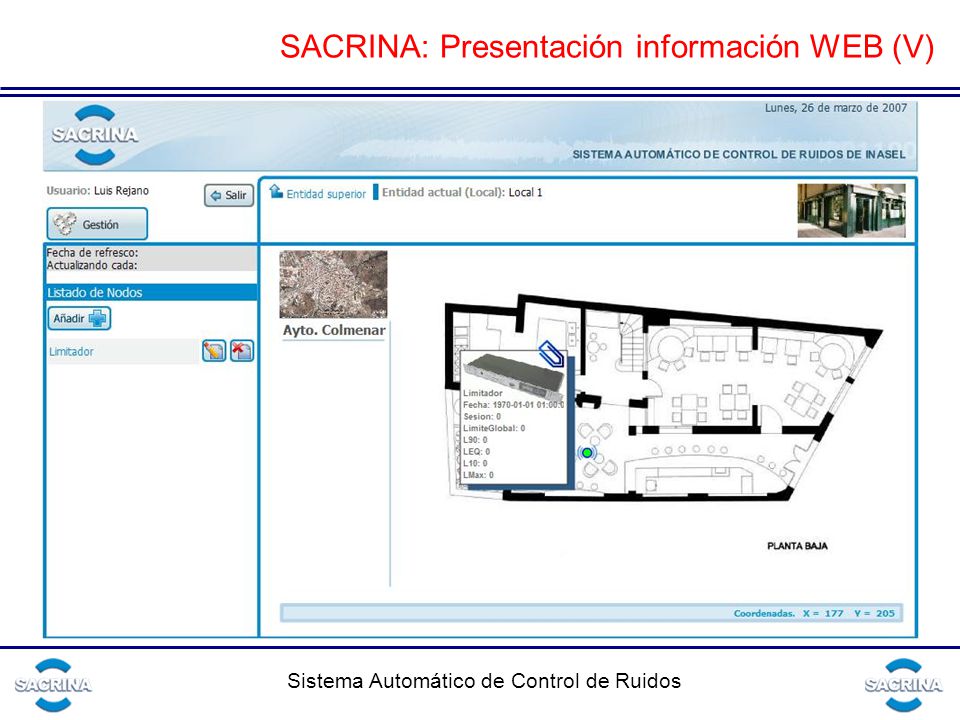

19 Sistema Automático de Control de Ruidos SACRINA: Presentación información WEB (V)

20 Sistema Automático de Control de Ruidos SACRINA: Presentación información WEB (VI)

21 Sistema Automático de Control de Ruidos SACRINA: Presentación información WEB (VII)

22 Sistema Automático de Control de Ruidos SACRINA: Presentación información WEB (VIII)

23 Sistema Automático de Control de Ruidos SACRINA: Presentación información WEB (IX)

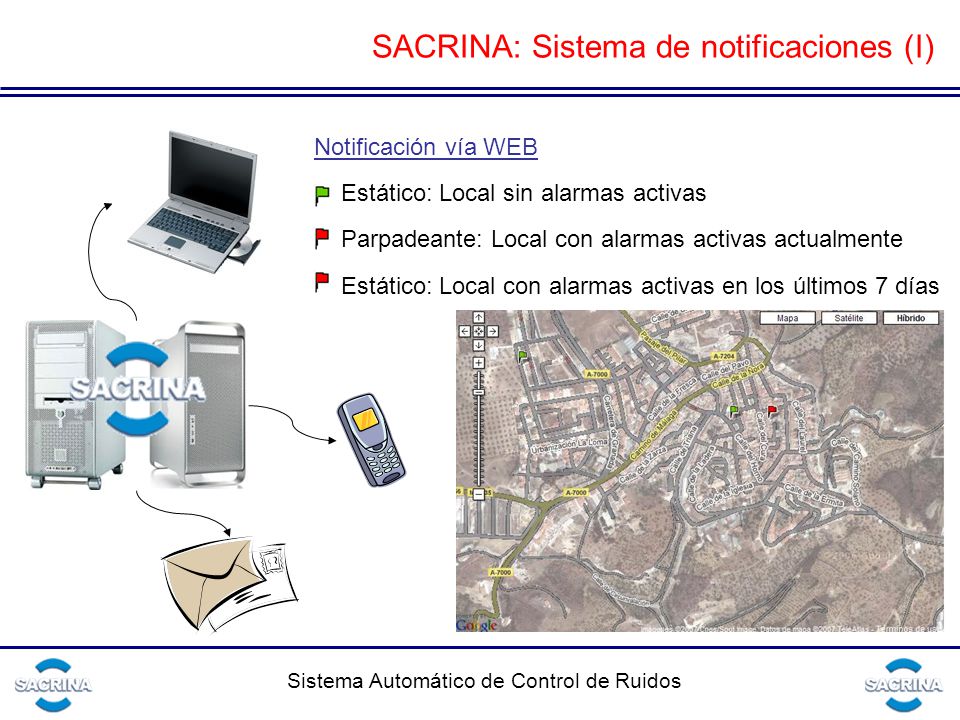

24 Sistema Automático de Control de Ruidos Notificación vía WEB Estático: Local sin alarmas activas Parpadeante: Local con alarmas activas actualmente Estático: Local con alarmas activas en los últimos 7 días SACRINA: Sistema de notificaciones (I)

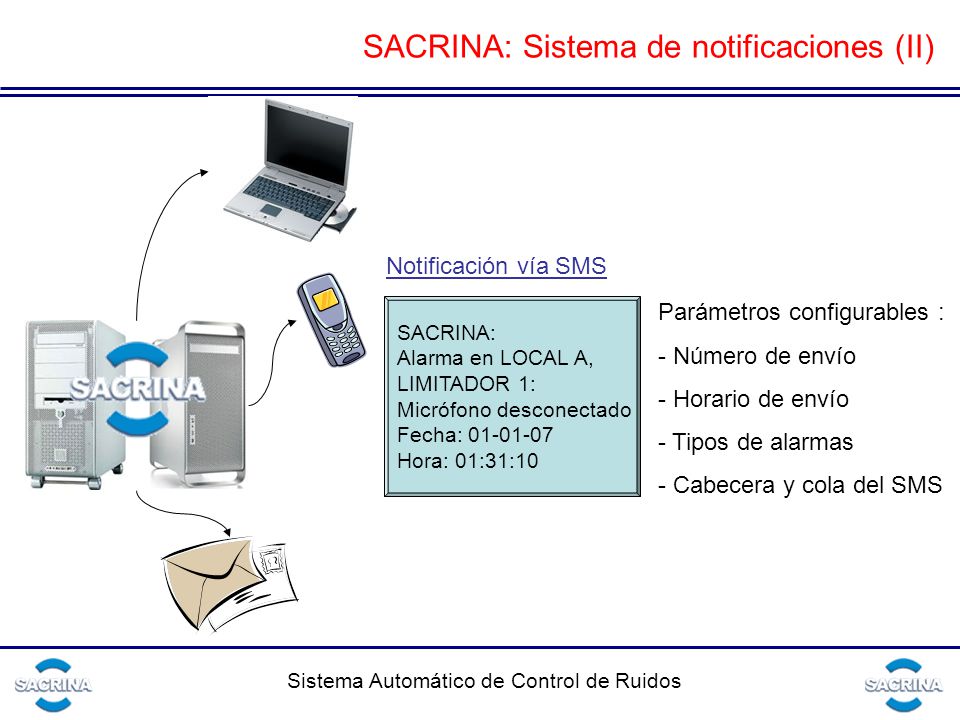

25 Sistema Automático de Control de Ruidos Notificación vía SMS SACRINA: Alarma en LOCAL A, LIMITADOR 1: Micrófono desconectado Fecha: Hora: 01:31:10 Parámetros configurables : - Número de envío - Horario de envío - Tipos de alarmas - Cabecera y cola del SMS SACRINA: Sistema de notificaciones (II)

26 Sistema Automático de Control de Ruidos Notificación vía Parámetros configurables: - Direcciones de correo electrónico de envío - Tipos de alarmas - Cabecera y cola del mensaje SACRINA: Sistema de notificaciones (III)

27 Sistema Automático de Control de Ruidos AYUNTAMIENTO Solicitud de informe del limitador Documento en formato PDF preparado para ser enviado por correo ordinario al propietario del limitador. Acorde con el Artículo 47 del DECRETO 326/03, solicitará un informe emitido por técnico competente donde se recojan las incidencias habidas en el limitador. SACRINA: Generación de informes (I)

28 Sistema Automático de Control de Ruidos AYUNTAMIENTO Informe del análisis operativo del funcionamiento del limitador Documento en formato PDF. Documento preparado para analizar el funcionamiento de un limitador en un periodo de tiempo definido por el usuario desde la página WEB. Muestra la ubicación del micrófono dentro de los planos del local, la gráfica con la evolución temporal de los niveles sonoros en el periodo analizado y la tabla con el histórico de alarmas activadas en el periodo analizado. SACRINA: Generación de informes (I)

29 Sistema Automático de Control de Ruidos SACRINA: Generación de informes (I) Valores para el análisis del funcionamiento del limitador: Documento en formato EXCEL. Acorde con el Artículo 41 del DECRETO 326/03, permite al Ayuntamiento obtener los datos recogidos por el equipo limitador – controlador para ser procesados: Leq, L10, L90, Lmax y presencia de señal en la entrada del limitador. AYUNTAMIENTO

30 Sistema Automático de Control de Ruidos Propietario Acceso directo a local propio Visualización de - Valores actuales - Gráficas Acceso a locales del municipio Configuración de notificaciones Generación de informes Visualización de - Valores actuales - Alarmas - Histórico - Gráficas Técnico Ayuntamiento Visitante Visualización de - Valores actuales - Gráficas Instalador Acceso a locales instalados Generación de informes Visualización de - Valores actuales - Alarmas - Histórico - Gráficas SACRINA: Perfiles de usuario Gestor del sistema Supervisión del sistema Alta de equipos en el sistema Particularización del sistema

31 Sistema Automático de Control de Ruidos Local con limitador Funcionamiento correcto Manipulaciones / Fallos de funcionamiento Actuación de la administración: - Apertura de expediente: reducción de denuncias - Solicitud de informe automático - Inspección selectiva - Sanción NOTIFICACIÓN con sistema de control de ruidos SACRINA: Solución al control de ruido Incumplimiento normativo

32 Sistema Automático de Control de Ruidos Los pasos a seguir por parte de la Administración para la puesta en funcionamiento del Sistema Automático de Control de Ruido (SACRINA) son los siguientes: Solicitar a SACRINA presupuesto para la adaptación del sistema SACRINA a las características del municipio en el que se va a implantar Definir los mecanismos inspectores y los elementos con capacidad de realizar los mantenimientos Ampliar el marco normativo justificando la incorporación de un Sistema Automático de Control de Ruido, definiendo las características del Sistema y haciendo públicos los protocolos de transmisión de datos. SACRINA: Puesta en funcionamiento (I)

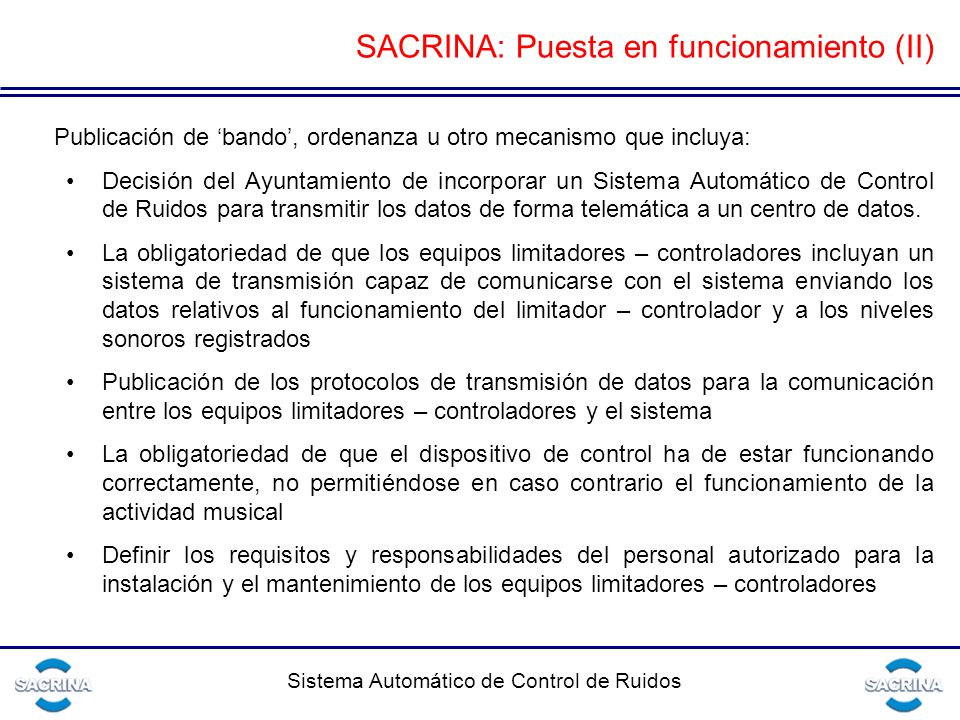

33 Sistema Automático de Control de Ruidos Publicación de bando, ordenanza u otro mecanismo que incluya: Decisión del Ayuntamiento de incorporar un Sistema Automático de Control de Ruidos para transmitir los datos de forma telemática a un centro de datos. La obligatoriedad de que los equipos limitadores – controladores incluyan un sistema de transmisión capaz de comunicarse con el sistema enviando los datos relativos al funcionamiento del limitador – controlador y a los niveles sonoros registrados Publicación de los protocolos de transmisión de datos para la comunicación entre los equipos limitadores – controladores y el sistema La obligatoriedad de que el dispositivo de control ha de estar funcionando correctamente, no permitiéndose en caso contrario el funcionamiento de la actividad musical Definir los requisitos y responsabilidades del personal autorizado para la instalación y el mantenimiento de los equipos limitadores – controladores SACRINA: Puesta en funcionamiento (II)

34 Sistema Automático de Control de Ruidos SACRINA: Costes del sistema Costes asumidos por la administración Adaptación del Sistema Automático de Control de Ruidos Costes asumidos por los empresarios Instalación / adaptación de los equipos en los locales Revisión, calibración y mantenimiento de los equipos Transmisión de los datos registrados al sistema Mantenimiento del sistema de almacenamiento de datos
