Presentación del tema: "Ecografía transversa a nivel del Túnel del carpo: Retináculo flexor (flechas): línea hipoecoica inmediatamente por encima del nervio mediano. N. mediano."— Transcripción de la presentación:

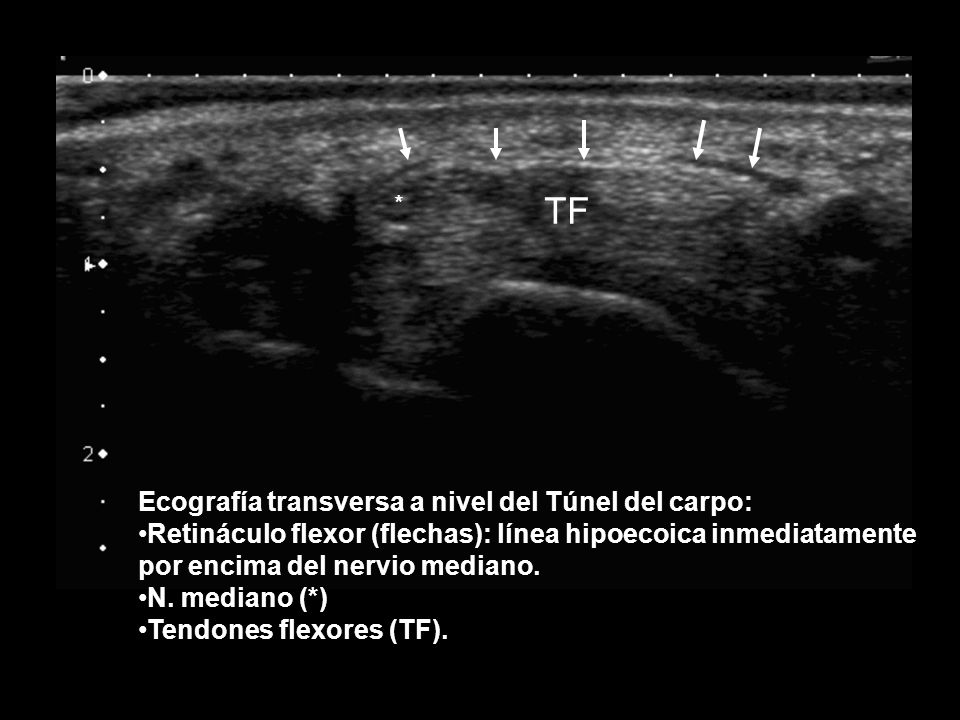

1 Ecografía transversa a nivel del Túnel del carpo: Retináculo flexor (flechas): línea hipoecoica inmediatamente por encima del nervio mediano. N. mediano (*) Tendones flexores (TF). * TF

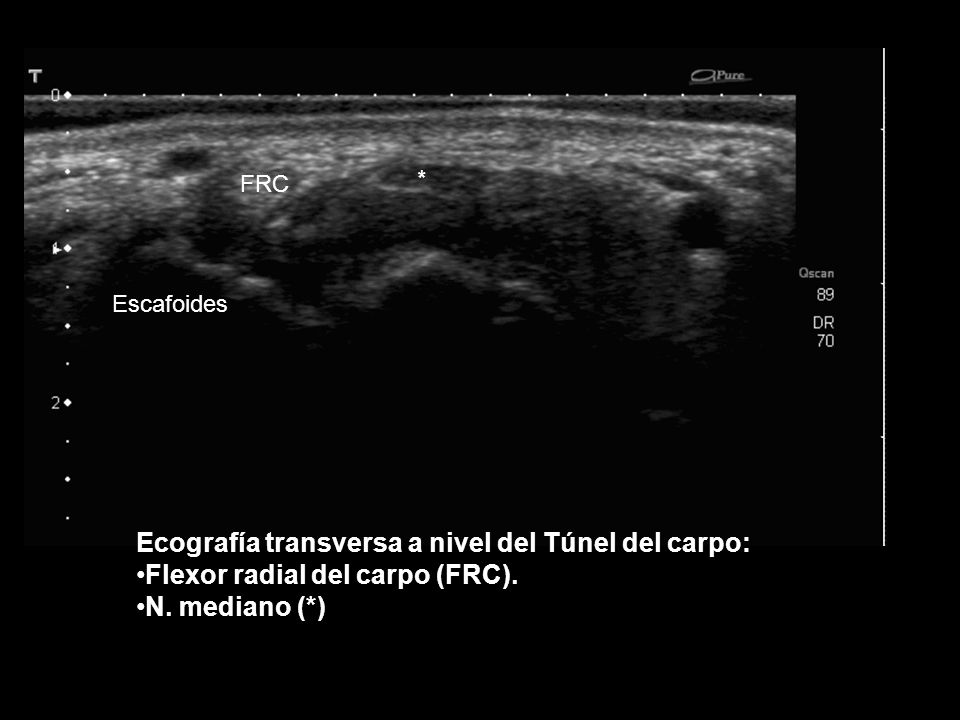

2 Ecografía transversa a nivel del Túnel del carpo: Flexor radial del carpo (FRC). N. mediano (*) Escafoides FRC *

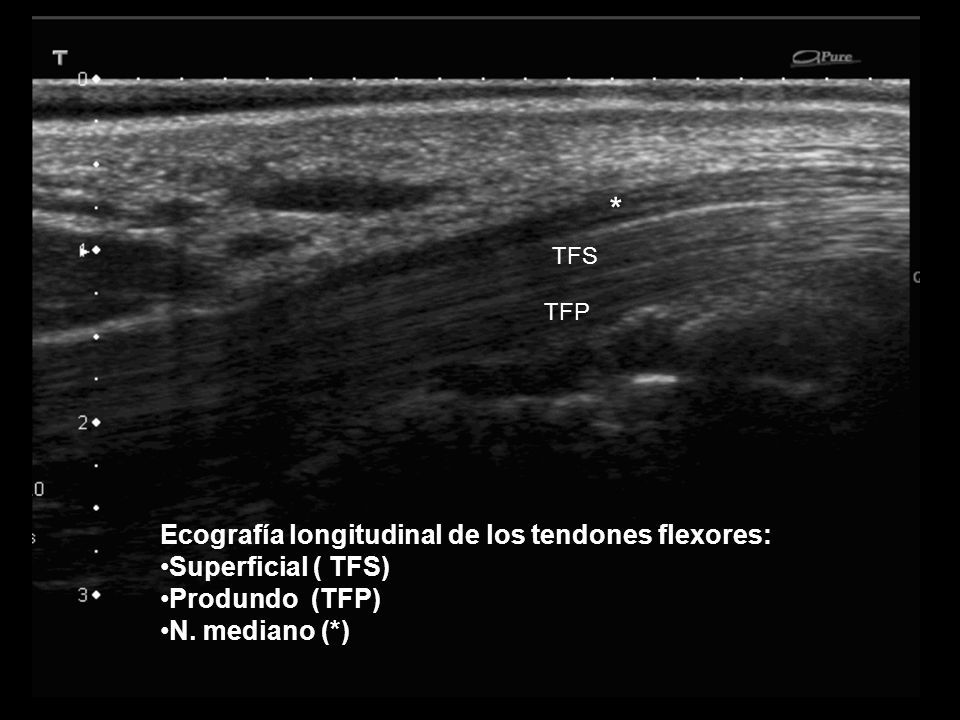

3 Ecografía longitudinal de los tendones flexores: Superficial ( TFS) Produndo (TFP) N. mediano (*) * TFS TFP

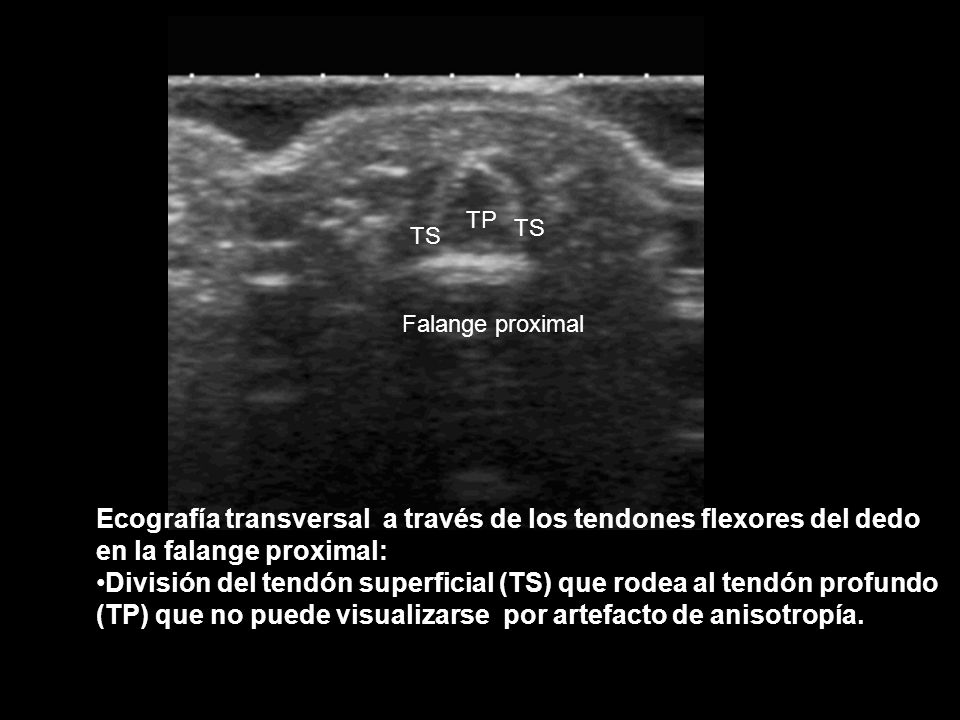

4 Falange proximal Ecografía transversal a través de los tendones flexores del dedo en la falange proximal: División del tendón superficial (TS) que rodea al tendón profundo (TP) que no puede visualizarse por artefacto de anisotropía. TP TS

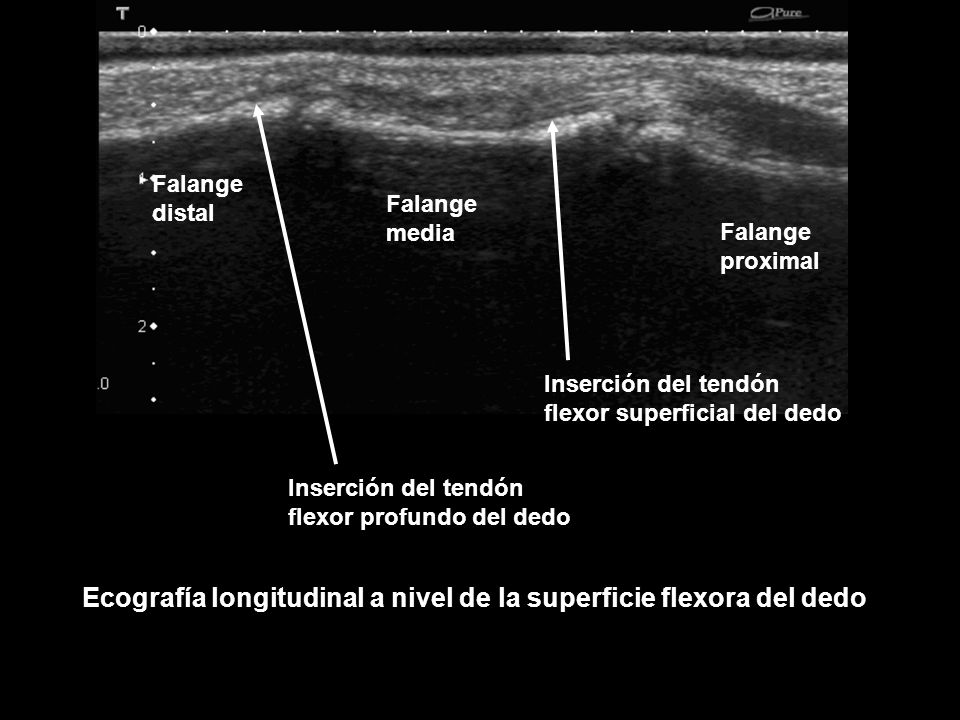

5 Falange proximal Falange media Falange distal Ecografía longitudinal a nivel de la superficie flexora del dedo Inserción del tendón flexor superficial del dedo Inserción del tendón flexor profundo del dedo

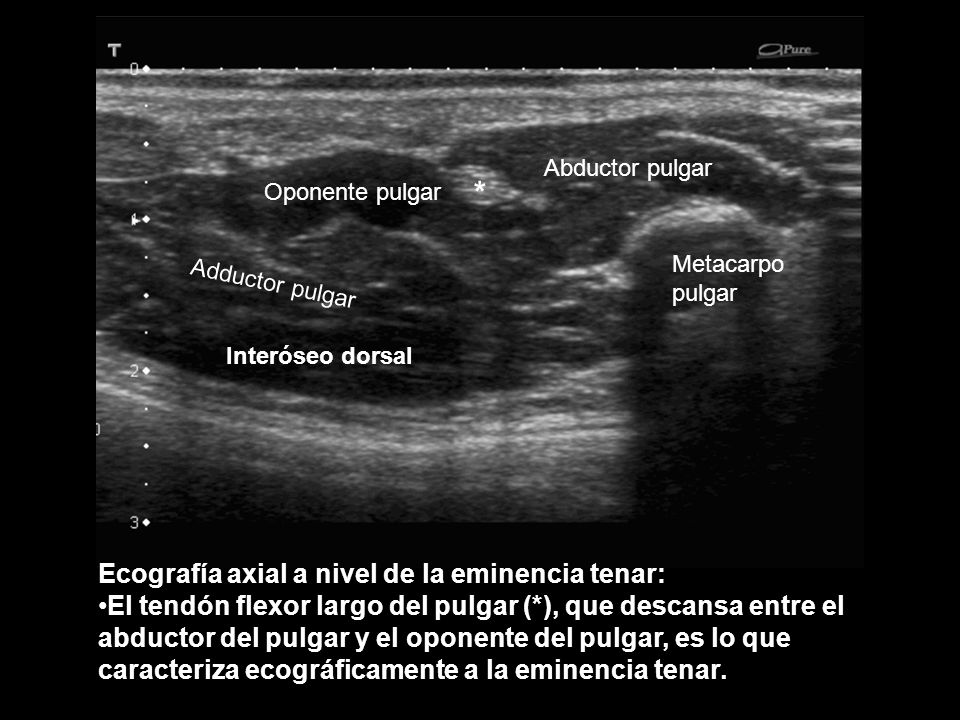

6 Ecografía axial a nivel de la eminencia tenar: El tendón flexor largo del pulgar (*), que descansa entre el abductor del pulgar y el oponente del pulgar, es lo que caracteriza ecográficamente a la eminencia tenar. * Abductor pulgar Oponente pulgar Adductor pulgar Interóseo dorsal Metacarpo pulgar

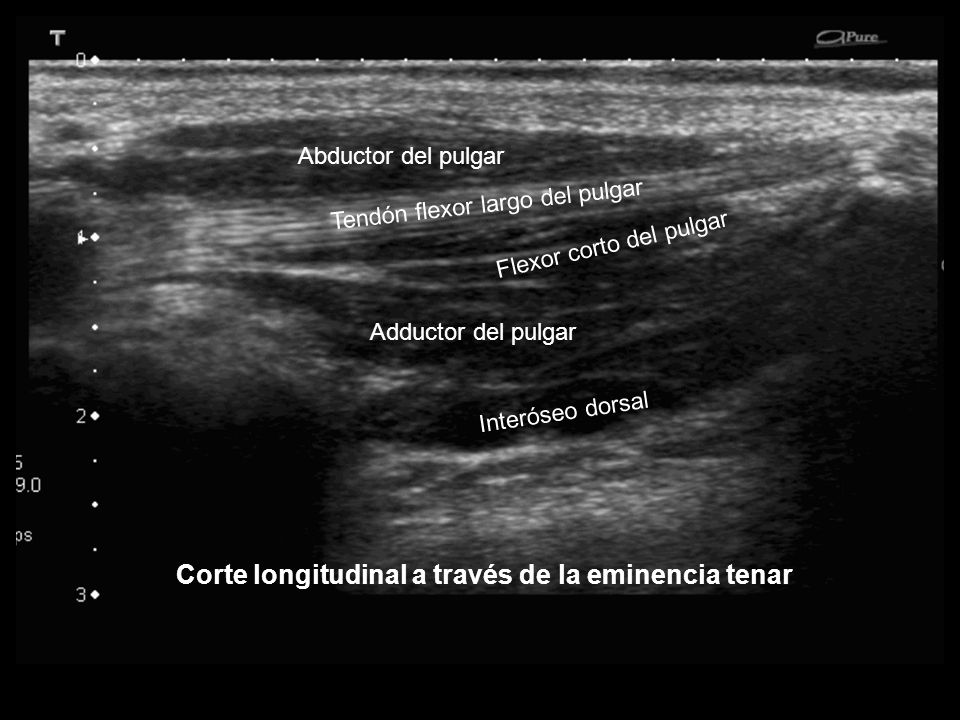

7 Corte longitudinal a través de la eminencia tenar Abductor del pulgar Tendón flexor largo del pulgar Flexor corto del pulgar Adductor del pulgar Interóseo dorsal
