CURSO DE ARMAMENTO Y NOCIONES DE BALISTICA TECNICA. CHIHUAHUA, CHIH. A 28 DE AGO. 2003 INSTRUCTOR: INSTRUCTOR: CAP. 2o. DE M.G. T.E.A. FRANCISCO GONZALEZ.

Presentaciones similares


Presentación del tema: "CURSO DE ARMAMENTO Y NOCIONES DE BALISTICA TECNICA. CHIHUAHUA, CHIH. A 28 DE AGO. 2003 INSTRUCTOR: INSTRUCTOR: CAP. 2o. DE M.G. T.E.A. FRANCISCO GONZALEZ."— Transcripción de la presentación:

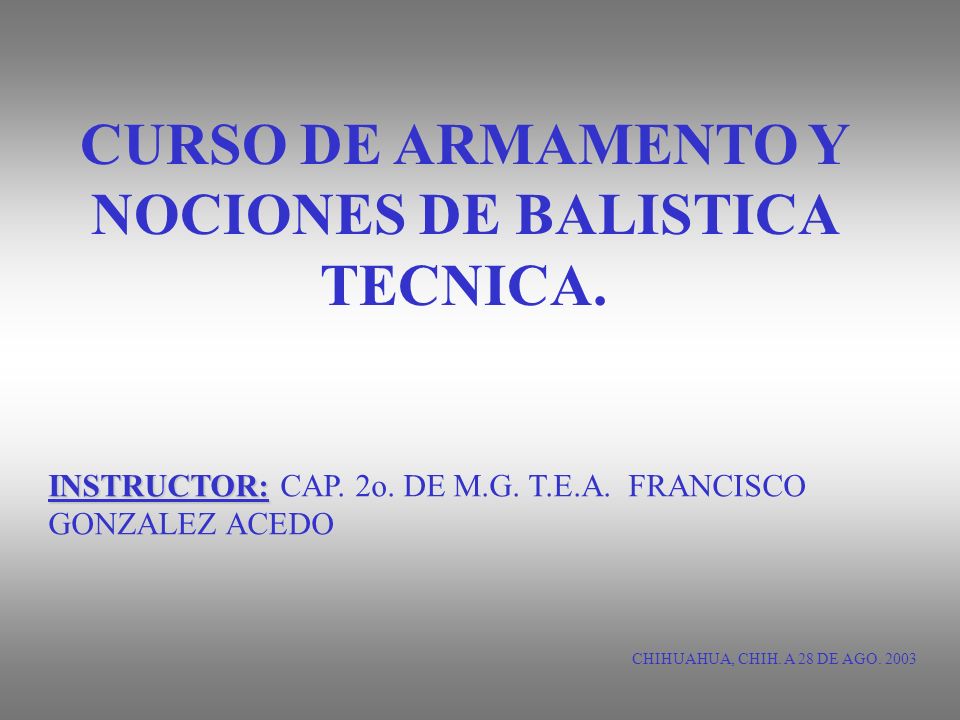

1 CURSO DE ARMAMENTO Y NOCIONES DE BALISTICA TECNICA. CHIHUAHUA, CHIH. A 28 DE AGO INSTRUCTOR: INSTRUCTOR: CAP. 2o. DE M.G. T.E.A. FRANCISCO GONZALEZ ACEDO

2 TEMAS DEL CURSO DE ARMAMENTO Y BALÍSTICA. A.- HISTORIA DEL ARMAMENTO. a. PERIODO EN LA HISTORIA DEL ARMAMENTO. b. LOS ORIGENES DE LAS ARMAS DE FUEGO Y LA EVOLUCIÓN DEL ARMAMENTO DE LA INFANTERÍA. c. LAS PRIMERAS ARMAS DE FUEGO. 1.EL FUSIL DE PIEDRA 2.EL FUSIL DE AGUJA. 3.ARMAS DE REPETICIÓN. 4.ARMAS AUTOMÁTICAS. 5.LA PISTOLA-AMETRALLADORA. 6.LA CARABINA AUTOMÁTICA. B. RESEÑA HISTORICA DE LAS ARMAS DE FUEGO. a. ARMAS DE MECHA. b.ARMAS DE PISTÓN. c.ARMAS DE RETROCARGA. d.ARMAS DE REPETICIÓN. e. ARMAS DE FUEGO PORTÁTILES DE CAÑÓN CORTO.

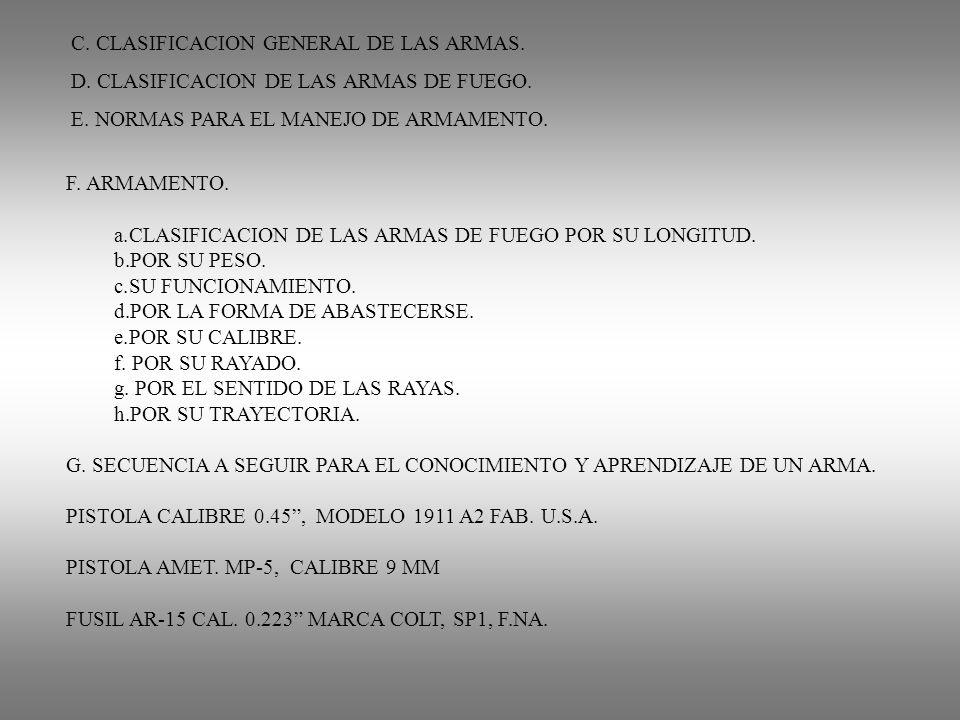

3 C. CLASIFICACION GENERAL DE LAS ARMAS. D. CLASIFICACION DE LAS ARMAS DE FUEGO. E. NORMAS PARA EL MANEJO DE ARMAMENTO. F. ARMAMENTO. a.CLASIFICACION DE LAS ARMAS DE FUEGO POR SU LONGITUD. b.POR SU PESO. c.SU FUNCIONAMIENTO. d.POR LA FORMA DE ABASTECERSE. e.POR SU CALIBRE. f. POR SU RAYADO. g. POR EL SENTIDO DE LAS RAYAS. h.POR SU TRAYECTORIA. G. SECUENCIA A SEGUIR PARA EL CONOCIMIENTO Y APRENDIZAJE DE UN ARMA. PISTOLA CALIBRE 0.45, MODELO 1911 A2 FAB. U.S.A. PISTOLA AMET. MP-5, CALIBRE 9 MM FUSIL AR-15 CAL MARCA COLT, SP1, F.NA.

4 H. ESCOPETAS. CALIBRES DE LAS ESCOPETAS. I. MUNICIONES. a.CLASIFICACION DE LAS MUNICIONES. b.DENTIFICACIÓN DE LAS MUNICIONES. c.ELEMENTOS CONSTITUTIVOS DE LOS CARTUCHOS. d.CARTUCHOS DE PEQUEÑO CALIBRE. e.SECUENCIA ASEGUIR EN LA IDENTIFICACIÓN DE UN CARTUCHO. f.BALAS. g.FORMULA PARA CONVERTIR PULGADAS A MILÍMETROS h.FORMULA PARA CONVERTIR MILÍMETROS A PULGADAS. i.EMPLEO DEL CALIBRADOR PARA OBTENER LOS CALIBRES DE LAS BALAS. J. BALÍSTICA. a.BALÍSTICA INTERIOR. 1.ORGANIZACIÓN DEL INTERIOR DEL CAÑON. 2.EL SENTIDO. 3.EL TRAZADO. 4.FENÓMENO BALISTICO EN EL INTERIOR DE LAS ARMAS DE FUEGO. 5.FASES DEL FENÓMENO BALISTICO. 6.FENÓMENOS DE INFLAMACIÓN Y COMBUSTIÓN. 7.CARACTERÍSTICAS DE LA COMBUSTIÓN DE LA POLVORA. 8.VELOCIDAD DE EMISIÓN DE LOS GASES. 9.INFLUENCIA DE LOS DIVERSOS TIPOS DE POLVORA Y CARGA EN EL FENÓMENO BALISTICO.

5 a.BALÍSTICA EXTERIOR. 1 GENERALIDADES. 2 FORMA DE LA TRAYECTORIA. 3 TENSIÓN DE LA TRAYECTORIA. 4 BALÍSTICA DE EFECTOS. 5 GENERALIDADES. 6 LOS PROYECTILES. 7 POTENCIA VULNERANTE. 8 POTENCIA DE DETENCIÓN. K. MARCAS EN LAS BALAS. a.MARCAS PRINCIPALES. b.MARCAS CARACTERÍSTICAS DEL REVOLVER. c.MARCAS POR DEFECTO DE FABRICACIÓN O MAL USO DEL ARMA.

6 BIBLIOGRAFÍA. 1. TOMO 1 DE ARMAMENTO 2. MANUAL DEL: a. FUSIL AR-15 b. PISTOLA AMET. MP-5 3. MANUAL DE ASPECTOS TÉCNICOS DEL SERVICIO DE MATERIALES DE GUERRA. 4. MANUAL DE BALÍSTICA FORENSE EDITADO POR LA S.D.N. 5. MANUAL DE BALÍSTICA FORENSE DEL DR. L. RAFAEL MORENO GONZALEZ, EDITORIAL PORRUA. LECTURA RECOMENDADA EXTRA CLASE. 1. REVOLVERES Y ESCOPETAS. AUTOR OCTAVIO DIEZ. EDITORIAL ABOITIZ-DALMAU. 2. ARMAS PERSONALES. AUTOR OCTAVIO DIEZ. EDICIONES LEMA. 3. ARMAS DE ASALTO Y DE PRECISION. AUTOR OCTAVIO DIEZ. EDICIONES LEMA. 4. FUSILES MILITARES Y CARABINAS. AUTOR OCTAVIO DIEZ. EDITORIAL ABOITIZ-DALMAU.

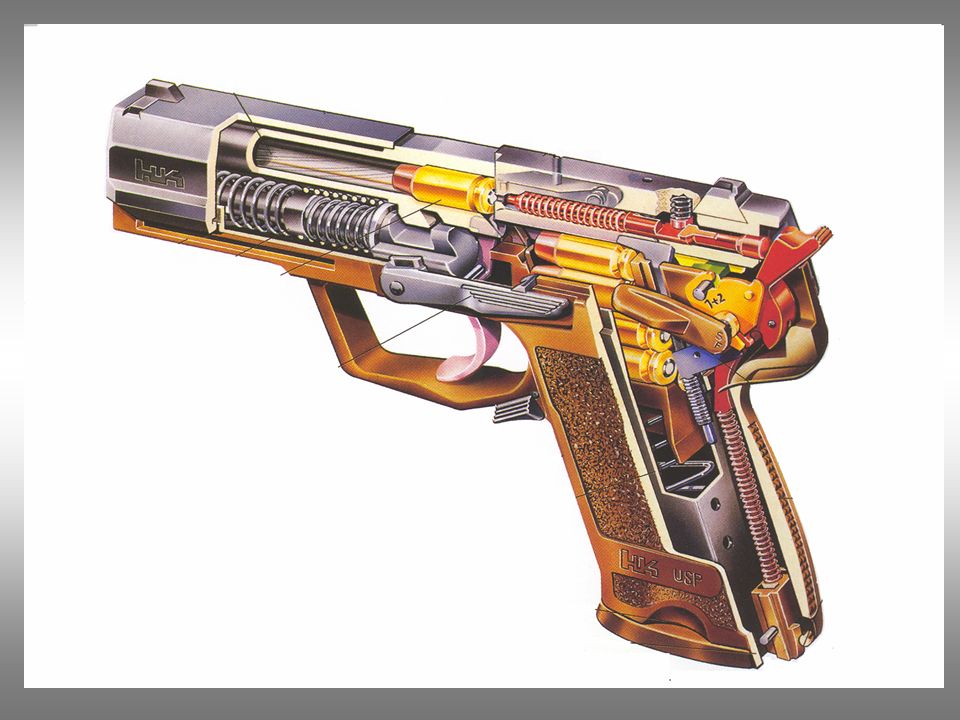

7 ¿QUÉ ES UNA ARMA DE FUEGO?

8 ARMA DE FUEGO. ES TODO INGENIO DISEÑADO PARA DISPARAR PROYECTILES APROBECHANDO LOS GASES PRODUCIDOS POR LA DEFLAGRACION DE LA CARGA DE LOS PROYECTILES. ARMA DE FUEGO. INSTRUMENTO QUE SIRVE PARA ATACAR O DEFENDERSE, DE DIMENSIONES Y FORMAS DIVERSAS CUYA FINALIDAD ES LANZAR PROYECTILES A TRAVES DE UN TUBO CAÑON, APROBECHANDO LOS GASES QUE SE GENERAN POR LA DEFLAGRACION DE LA POLVORA CONTENIDA EN LOS CARTUCHOS.

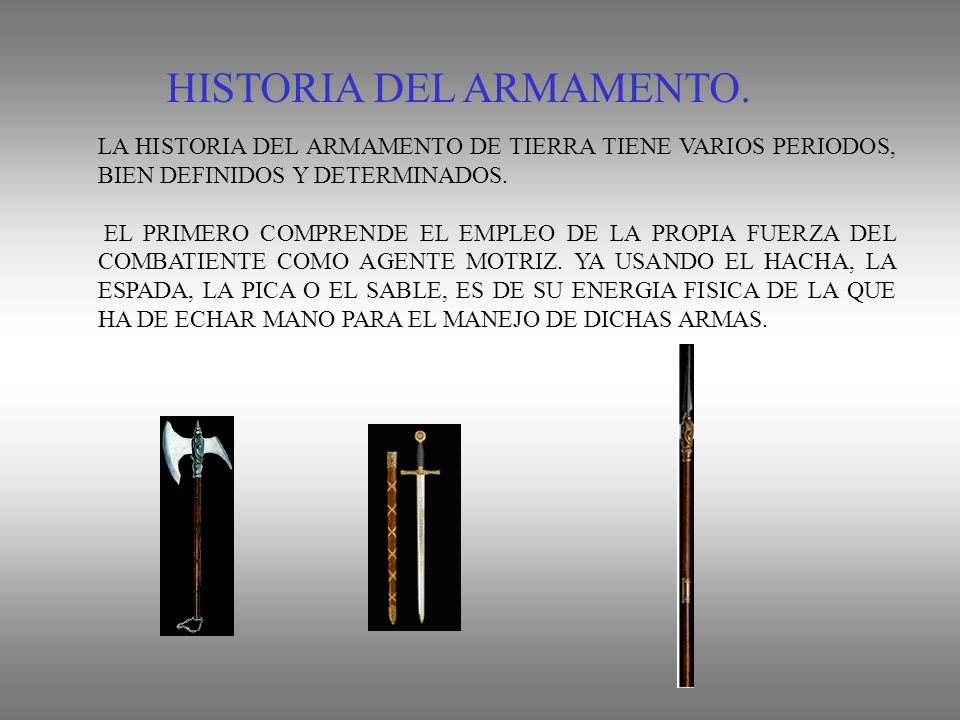

9 HISTORIA DEL ARMAMENTO. LA HISTORIA DEL ARMAMENTO DE TIERRA TIENE VARIOS PERIODOS, BIEN DEFINIDOS Y DETERMINADOS. EL PRIMERO COMPRENDE EL EMPLEO DE LA PROPIA FUERZA DEL COMBATIENTE COMO AGENTE MOTRIZ. YA USANDO EL HACHA, LA ESPADA, LA PICA O EL SABLE, ES DE SU ENERGIA FISICA DE LA QUE HA DE ECHAR MANO PARA EL MANEJO DE DICHAS ARMAS.

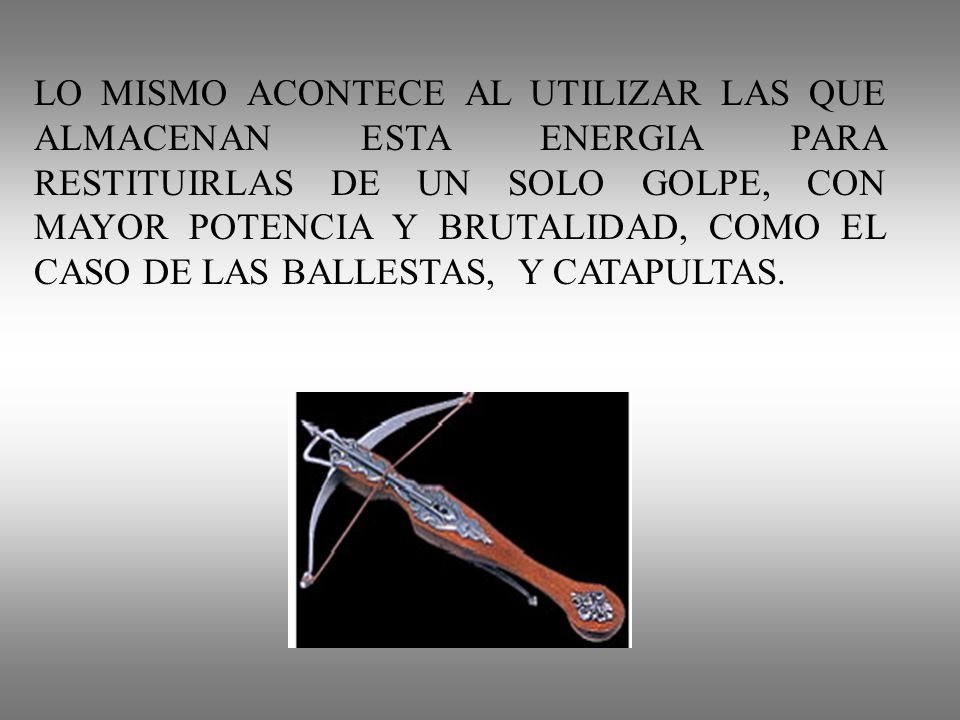

10 LO MISMO ACONTECE AL UTILIZAR LAS QUE ALMACENAN ESTA ENERGIA PARA RESTITUIRLAS DE UN SOLO GOLPE, CON MAYOR POTENCIA Y BRUTALIDAD, COMO EL CASO DE LAS BALLESTAS, Y CATAPULTAS.

11 FRENTE AL ARMAMENTO OFENSIVO DE LA ANTIGÜEDAD ESTA SU CORRESPONDIENTE DEFENSIVO: ESCUDOS DE CUERO O MADERA PARA LLEGAR EL EMPLEO DE LAS ARMADURAS METALICAS.

12 EL SEGUNDO PERIODO SURGE CON EL EMPLEO DE LA POLVORA DE CAÑON QUE BRINDA AL HOMBRE UNA FUENTE DE ENERGIA MIL VECES SUPERIOR A LA PROPORCIONADA POR LA MUSCULAR.

13 A FINES DEL SEGUNDO PERIODO, EL RITMO DEL PROGRESO COMIENZA A ACELERAR EN VIRTUD DE LAS VENTAJAS PRODUCIDAS COMO CONSECUENCIA DE LA REVOLUCION INDUSTRIAL DE PRINCIPIOS DEL SIGLO. EL TERCER PERIODO ARRANCA DE ESTA EPOCA QUE MARCA EL GRAN DESARROLLO DE LAS CIENCIAS. Y EL ARMAMENTO PROGRESA EN UNOS AÑOS LO QUE NO PUDO LOGRAR EN SIGLOS.

14 EL CUARTO PERIODO SUMAMENTE IMPORTANTE EN LA HISTORIA DEL ARMAMENTO: EL QUE COMENZARIA A CONTAR DEL 6 DE AGOSTO DE 1945, FECHA DE LANZAMIENTO DE LA PRIMERA BOMBA ATOMICA SOBRE HIROSHIMA.

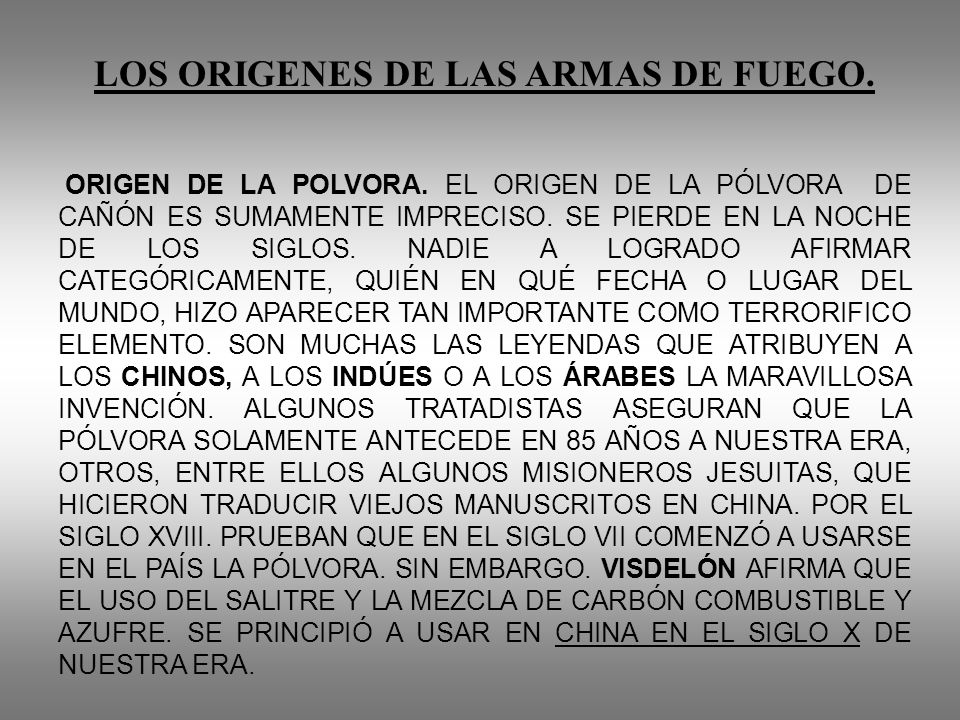

15 LOS ORIGENES DE LAS ARMAS DE FUEGO. ORIGEN DE LA POLVORA. EL ORIGEN DE LA PÓLVORA DE CAÑÓN ES SUMAMENTE IMPRECISO. SE PIERDE EN LA NOCHE DE LOS SIGLOS. NADIE A LOGRADO AFIRMAR CATEGÓRICAMENTE, QUIÉN EN QUÉ FECHA O LUGAR DEL MUNDO, HIZO APARECER TAN IMPORTANTE COMO TERRORIFICO ELEMENTO. SON MUCHAS LAS LEYENDAS QUE ATRIBUYEN A LOS CHINOS, A LOS INDÚES O A LOS ÁRABES LA MARAVILLOSA INVENCIÓN. ALGUNOS TRATADISTAS ASEGURAN QUE LA PÓLVORA SOLAMENTE ANTECEDE EN 85 AÑOS A NUESTRA ERA, OTROS, ENTRE ELLOS ALGUNOS MISIONEROS JESUITAS, QUE HICIERON TRADUCIR VIEJOS MANUSCRITOS EN CHINA. POR EL SIGLO XVIII. PRUEBAN QUE EN EL SIGLO VII COMENZÓ A USARSE EN EL PAÍS LA PÓLVORA. SIN EMBARGO. VISDELÓN AFIRMA QUE EL USO DEL SALITRE Y LA MEZCLA DE CARBÓN COMBUSTIBLE Y AZUFRE. SE PRINCIPIÓ A USAR EN CHINA EN EL SIGLO X DE NUESTRA ERA.

16 EN EUROPA SE HAN PROPALADO MUCHAS LEYENDAS SOBRE EL PARTICULAR. ENTRE LAS QUE SE ENCUENTRA UNA QUE ATRIBUYE LA INVENCIÓN AL MONJE FRANCISCANO INGLÉS ROGERIO BACON A ; OTROS DICEN QUE FUÉ CONSTANTINO AUCLITZEN EN Y POR ÚLTIMO SE LE CONCEDE TAL EMPRESA AL FRAILE ALEMÁN SEVERINO BERTHOLD SCHWARTZ, QUE VIVIÓ POR EL AÑO DE 1354 Y QUE SE DEDICABA A LA ALQUIMIA. LOS INVESTIGADORES ALEMANES HAN NEGADO EL HECHO. ADMITIENDO QUE SCHWARTZ ÚNICAMENTE INVENTÓ LOS CAÑONES, CUYO INVENTO VENDIÓ A LOS VENECIANOS EN DOS HECHOS PARECEN CIERTOS: POR UNA PARTE LA APARICIÓN DE MEZCLAS DE SALITRE Y DE CUERPOS COMBUSTIBLES COMO EL CARBÓN Y EL AZUFRE QUE SE DESARROLLARON SEGÚN PROCESOS PROGRESIVOS MUY LENTOS Y QUE ABARCARON VARIOS SIGLOS EN PAISES QUE HABIAN ALCANZADO UN CIERTO GRADO DE CIVILIZACIÓN; POR OTRA PARTE, ES MUY PROBABLE QUE LOS PRIMEROS USOS DE ESTAS MEZCLAS TUVIERAN SU BASE EN LAS PROPIEDADES INCENDIARIAS Y EXPLOSIVAS Y NO EN SUS CUALIDADES MOTRICES Y BALÍSTICAS. EN EL SIGLO XVIII LA PREPARACIÓN DE LAS MEZCLAS DE SALITRE FUÉ OBJETO DE INTERESANTES PERFECCIONAMIENTOS QUE JUSTIFICARON, HASTA CIERTO PUNTO, QUE SE ATRIBUYA A ESTE SIGLO LA VERDADERA INVENCIÓN DE LA PÓLVORA NEGRA. UNO DE LOS PRIMEROS DOCUMENTOS QUE RELATAN EL USO DEL CAÑÓN. ES ÁRABE Y ESTÁ FECHADO EN A ESTE DOCUMENTO SIGUEN OTROS MUCHOS REFIRIÉNDOSE A LAS BATALLAS DE PRINCIPIOS DEL SIGLO XIV. QUE COMPRUEBAN EL EMPLEO DE LA PÓLVORA COMO AGENTE PROPULSOR.

17 LAS PRIMERAS ARMAS DE FUEGO. LAS ARMAS DE FUEGO SALEN DE SU PRIMERA INFANCIA HACIA EL SIGLO XIV Y PRINCIPIOS DEL XV. CONSTITUYENDO INGENIOS SERIOS QUE RIVALIZAN CON EL ANTIGUO ARMAMENTO. LOS MODELOS COMIENZAN A SURGIR EN FORMA IMPRECISA. PERO CON LA SUFICIENTE FUERZA PARA PODERSE CLASIFICAR EN ARMAMENTOS DE LA INFANTERÍA Y EN MATERIAL DE LA ARTILLERÍA.

18 EL FUSIL DE PIEDRA EL FUSIL DE PIEDRA MODELO 1777, ADOPTADO EN FRANCIA, FUÈ EL ARMA REPRESENTATIVA DEL ARMAMENTO PORTÁTIL Y LISO DE LA ÉPOCA. DE UN CALIBRE DE 17.5 DISPARANDO BALAS ESFÉRICAS DE 27 GRAMOS, APROXIMADAMENTE, DE 18 LIBRAS COMO SE DECÍA ENTONCES. A LA VELOCIDAD INICIAL DE 450 METROS POR SEGUNDO. TENÍA UN ALCANCE MÁXIMO DE 250 METROS. EFICAZ Y PRÁCTICO A UNOS 100 METROS Y CADENCIA DE TIRO DE DOS DISPAROS POR MINUTO CON UN PERSONAL BIEN INSTRUÍDO, CONSTITUYÓ UN PROGRESO REAL SOBRE TODAS LAS ARMAS ANTERIORES

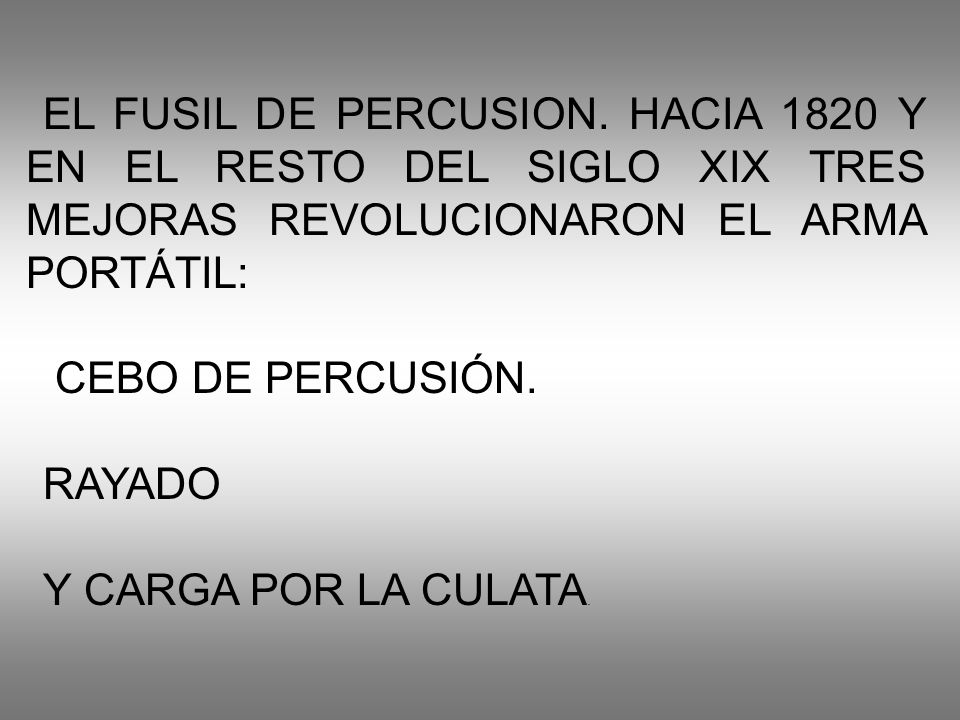

19 EL FUSIL DE PERCUSION. HACIA 1820 Y EN EL RESTO DEL SIGLO XIX TRES MEJORAS REVOLUCIONARON EL ARMA PORTÁTIL: CEBO DE PERCUSIÓN. RAYADO Y CARGA POR LA CULATA.

20 EL FUSIL DE AGUJA. NO FUÉ SINO HASTA 1844 CUANDO APARECIÓ LA PRIMERA ARMA DE GUERRA DE RETROCARGA: EL FUSIL PRUSIANO DREYSSE. EL CARTUCHO DE ESTE FUSIL. EN PAPEL COMBUSTIBLE, REUNÍA LA BALA OBLONGA, EL TACO, LA PÓLVORA DE PROYECCIÓN Y, FINALMENTE, EL FULMINATO CON EL QUE CHOCABA UN PERCUTOR MUY LARGO Y MUY FINO, AL QUE SE DEBIÓ EL NOMBRE DE FUSIL DE AGUJA.

21 ARMAS DE REPETICION. LA TENDENCIA A REDUCIR EL CALIBRE, HABÍA DE ACELERARSE CON LAS ARMAS DE REPETICIÓN, ARMAS QUE APARECIERON EN NORTEAMÉRICA.

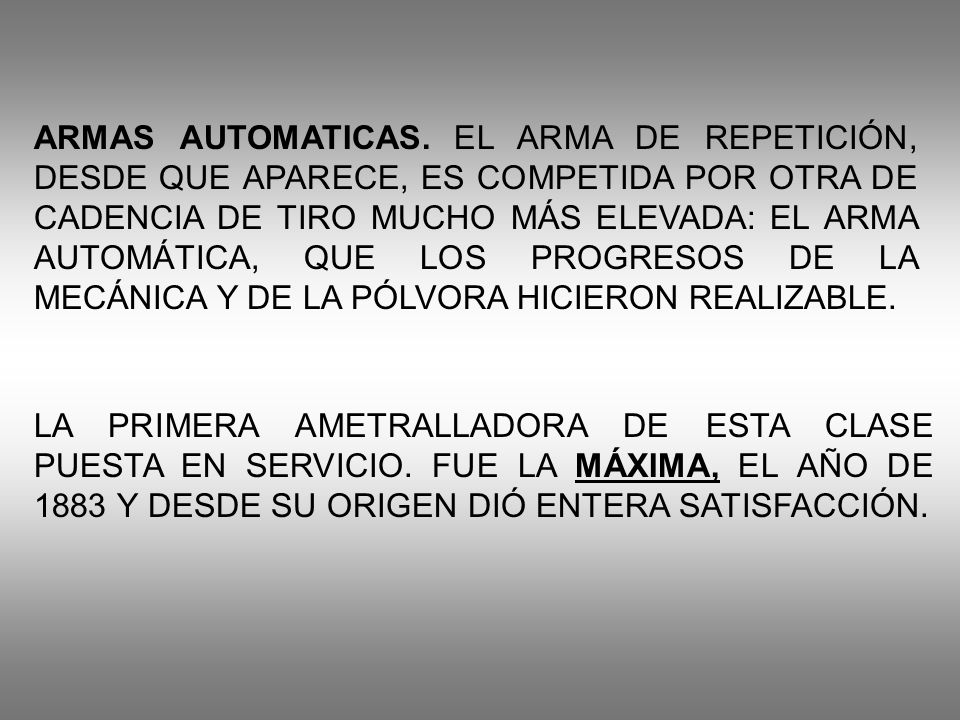

22 ARMAS AUTOMATICAS. EL ARMA DE REPETICIÓN, DESDE QUE APARECE, ES COMPETIDA POR OTRA DE CADENCIA DE TIRO MUCHO MÁS ELEVADA: EL ARMA AUTOMÁTICA, QUE LOS PROGRESOS DE LA MECÁNICA Y DE LA PÓLVORA HICIERON REALIZABLE. LA PRIMERA AMETRALLADORA DE ESTA CLASE PUESTA EN SERVICIO. FUE LA MÁXIMA, EL AÑO DE 1883 Y DESDE SU ORIGEN DIÓ ENTERA SATISFACCIÓN.

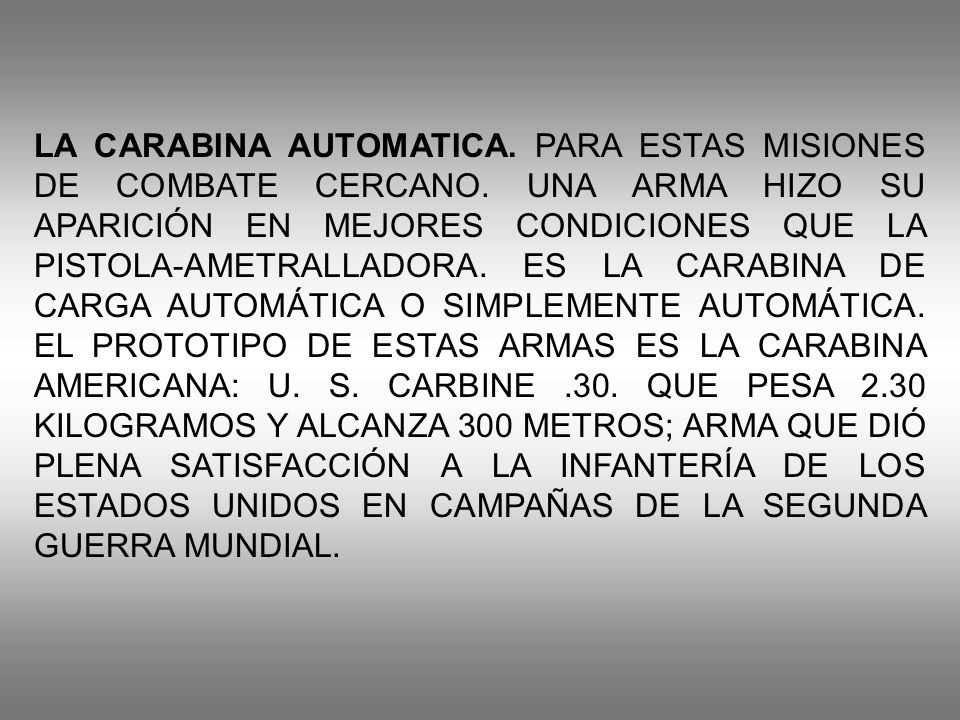

23 LA CARABINA AUTOMATICA. PARA ESTAS MISIONES DE COMBATE CERCANO. UNA ARMA HIZO SU APARICIÓN EN MEJORES CONDICIONES QUE LA PISTOLA-AMETRALLADORA. ES LA CARABINA DE CARGA AUTOMÁTICA O SIMPLEMENTE AUTOMÁTICA. EL PROTOTIPO DE ESTAS ARMAS ES LA CARABINA AMERICANA: U. S. CARBINE.30. QUE PESA 2.30 KILOGRAMOS Y ALCANZA 300 METROS; ARMA QUE DIÓ PLENA SATISFACCIÓN A LA INFANTERÍA DE LOS ESTADOS UNIDOS EN CAMPAÑAS DE LA SEGUNDA GUERRA MUNDIAL.

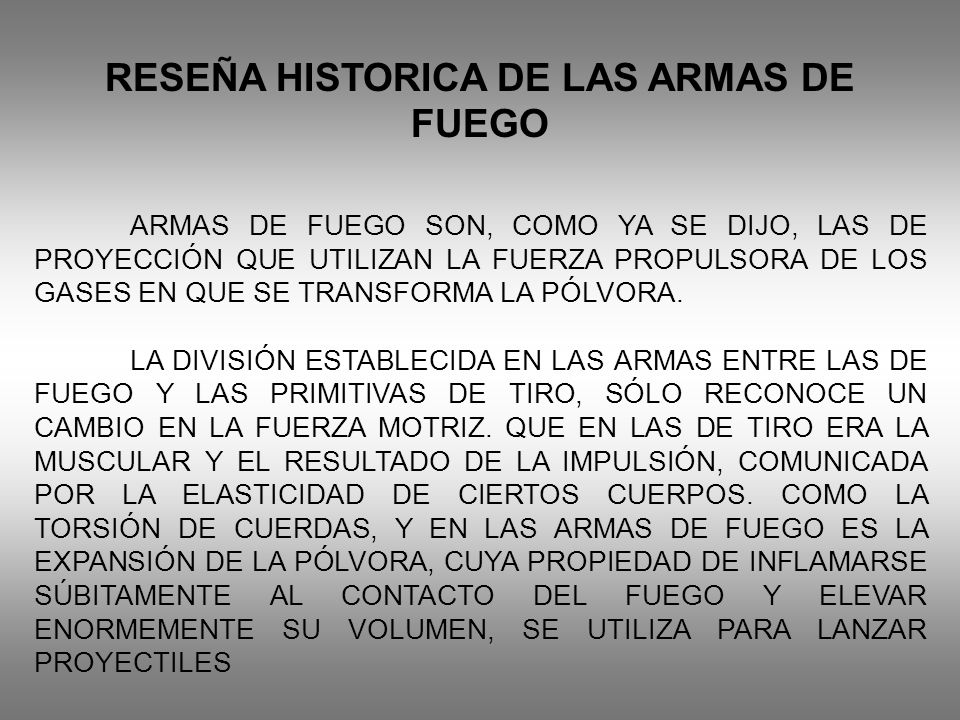

24 RESEÑA HISTORICA DE LAS ARMAS DE FUEGO ARMAS DE FUEGO SON, COMO YA SE DIJO, LAS DE PROYECCIÓN QUE UTILIZAN LA FUERZA PROPULSORA DE LOS GASES EN QUE SE TRANSFORMA LA PÓLVORA. LA DIVISIÓN ESTABLECIDA EN LAS ARMAS ENTRE LAS DE FUEGO Y LAS PRIMITIVAS DE TIRO, SÓLO RECONOCE UN CAMBIO EN LA FUERZA MOTRIZ. QUE EN LAS DE TIRO ERA LA MUSCULAR Y EL RESULTADO DE LA IMPULSIÓN, COMUNICADA POR LA ELASTICIDAD DE CIERTOS CUERPOS. COMO LA TORSIÓN DE CUERDAS, Y EN LAS ARMAS DE FUEGO ES LA EXPANSIÓN DE LA PÓLVORA, CUYA PROPIEDAD DE INFLAMARSE SÚBITAMENTE AL CONTACTO DEL FUEGO Y ELEVAR ENORMEMENTE SU VOLUMEN, SE UTILIZA PARA LANZAR PROYECTILES

25 LA APLICACIÓN DE LA PÓLVORA PARA USO DE LAS ARMAS DE FUEGO, SE HIZO DESPUÉS DE MUCHO TIEMPO DE LA INVENCIÓN DE ESA MEZCLA EXPLOSIVA Y QUE SE REMONTA A ÉPOCA ANTIQUÍSIMA. LAS ARMAS PORTÁTILES DE FUEGO EN LOS PRIMEROS TIEMPOS DE SU APARICIÓN. SE CONFUNDEN CON LAS PIEZAS DE ARTILLERÍA. SIN EMBARGO. A PESAR DE SER UNO SU ORIGEN Y ALGO SEMEJANTE SU FIN. LAS ARMAS PORTÁTILES DE FUEGO AÚN NO SE CONOCÍAN CUANDO YA EN EUROPA ESTABA BASTANTE GENERALIZADO EL USO DE LA ARTILLERÍA.

26 ARMAS DE MECHA AL SEGUNDO TERCIO DEL SIGLO XIV.- SE REFIEREN LAS NOTICIAS DE LA APARICIÓN DE ESTE GÉNERO DE ARMAS QUE CONSISTÍAN EN UN SIMPLE TUBO DE BRONCE AL PRINCIPIO Y DESPUÉS DE FIERRO, DE DIMENSIONES VARIABLES, QUE SE APOYABAN EN EL SUELO, MONTADOS ALGUNAS VECES SOBRE SOPORTES DE MADERA, LOS MÁS GRANDES, PARA EFECTUAR LOS DISPAROS Y PROVISTOS DE UN PEQUEÑO AFUSTE DE MADERA LOS MENORES Y QUE LOS COMBATIENTES SE APOYABAN CONTRA EL PECHO PRIMERO Y MÁS TARDE SOBRE EL HOMBRO DERECHO, APLICÁNDOLES EL FUEGO CON LA MANO IZQUIERDA, VALIÉNDOSE DE UN FIERRO CANDENTE O DE UNA MECHA ENCENDIDA, DIRECTAMENTE SOBRE LA PÓLVORA DE CEBA, QUE LO TRANSMITÍA A LA CARGA.

27 A ESTAS ARMAS SE LES LLAMÓ DE MECHA. Y ENTRE ELLAS FIGURAN: LA CULEBRINA, LA ESPINGARDA, LA ESCOPETA Y OTRAS. EN EL ARCABUZ YA APARECE LA LLAVE DE SERPENTÍN O SERPENTINA, ASÍ LLAMADA POR TENER LA FORMA DE UNA PEQUEÑA SERPIENTE EN CUYO CUERPO SE ENROLLABA LA MECHA QUE IBA A TERMINAR EN LA BOCA Y QUE AL CAER POR LA ACCIÓN DEL OPERADOR SOBRE UNA PALANCA O VARILLA, INCENDIABA LA PÓLVORA DE CEBA.

28 LAS ARMAS DE RUEDA O DE CHISPA. ES ESTE UN SISTEMA MÁS AVANZADO, MÁS PERFECCIONADO Y DISTINTO, AL DE MECHA. DESDE ANTES DE APARECER LAS ARMAS DE FUEGO ERA CONOCIDO Y UTILIZADO LOS SISTEMAS DE OBTENER FUEGO GOLPEANDO UNA PIEDRA DURA CONTRA UN HIERRO O "ESLABÓN" Y APROVECHAR LAS CHISPAS QUE SE PRODUCÍAN PARA ENCENDER UNA "YESCA" Y COMUNICAR EL FUEGO DONDE FUERA NECESARIO. LO MISMO SE CONSIGUE SI EN VEZ DE PIEDRA, NORMALMENTE UNA VARIEDAD DE SÍLEX, SE FROTA CON UN TROZO DE PIRITA, MINERAL QUE CONTIENE HIERRO.

29 EL FUNCIONAMIENTO DE ESTAS ARMA ERA EL SIGUIENTE: SE HACÍA GIRAR UN ANILLO, SITUADO EN EL LATERAL, TALLADO CON CORTES O REBAJES, MEDIANTE UNA LLAVE INDEPENDIENTE; AL RODAR UNA PEQUEÑA CADENA QUE ENVOLVÍA EL PERNO DE ESA RUEDA, TIRABA POR UN EXTREMO UNA PARTE DE UN MUELLE DE LÁMINA EN FORMA DE V Y QUEDABA FIJADA POR UN DIENTE. TRAS LA ROTACIÓN SE ABATÍA SOBRE LA RUEDA UNA PIEZA DERIVADA DEL SERPENTÍN Y AL QUE SUSTITUÍA, LA CUAL LLEVABA FIJADA EN SU EXTREMO MEDIANTE UNAS MORDAZAS REGULABLES UN TROZO DE PIRITA. AL TIRAR DEL GATILLO SE LIBERABA LA RUEDA QUE, IMPULSADA POR LA PRESIÓN DEL MUELLE, GIRABA ROZÁNDOLA PIRITA Y PRODUCIENDO LA CHISPA A LA " CAZOLETA" QUE, PREVIAMENTE LLENA DE PÓLVORA, COMUNICABA POR EL FOGÓN (YA DENOMINADO DESDE ALGUNOS MODELOS DE ARMAS DE MECHA, EN LAS QUE SE SITUABA EN UN LATERAL,"OÍDO") EL FUEGO AL INTERIOR DEL ARMA.

30 ARMAS DE PISTON O DE PERCUSION. A FINES DEL SIGLO XVIII SE DESCUBRIERON LAS PÓLVORAS FULMINANTES, CUYA PROPIEDAD DE INFLAMARSE AL CHOQUE FUE APROVECHADA INVENTANDO LA LLAVE DE PERCUSION Y EL PISTON. CONSISTÍA EL MECANISMO. EN UN PERCUTOR DE CABEZA PESADA UNA CHIMENEA DE ARISTAS VIVAS ATORNILLADA EN EL LUGAR DE LA CASOLETA SOBRE LA CUAL SE PONÍA LA CÁPSULA O PISTÓN. QUE ERA UNA TASILLA QUE EN SU FONDO LLEVABA UNA CAPA DE FULMINATO DE MERCURIO. AL OPRIMIR EL DISPARADOR CAÍA EL PERCUTOR COMO UN MARTILLO SOBRE EL PISTÓN. ESTALLABA EL FULMINATO Y EL FUEGO PASANDO POR EL OÍDO DE LA CHIMENEA INFLAMABA LA CARGA DE PÓLVORA.

31 ARMAS DE PISTON O DE PERCUSION. LA CONSECUCIÓN DE UNA CÁPSULA DE COBRE QUE CONTENÍA UNA PEQUEÑA CANTIDAD DE FULMINATO DE MERCURIO UTILIZADO COMO INICIADOR DEL PROCESO DE COMBUSTIÓN, SERÁ UN PASO DE GIGANTE, SIENDO UTILIZADO HASTA LA CONSECUCIÓN DE LOS CARTUCHOS DE AUTO- IGNICIÓN EN LAS ARMAS DE RETROCARGA. LAS ARMAS SE SIMPLIFICARON NOTABLEMENTE AL ELIMINARSE ELEMENTOS COMO LAS CAZOLETAS, RASTRILLOS, PORTAPIEDRAS, ETC., CAMBIÁNDOSE TODO ELLO POR UN OÍDO EN RELIEVE QUE NORMALMENTE SE ENROSCABA EN LA RECÁMARA DEL CAÑÓN, HUECO EN SU INTERIOR, LLAMADO " CHIMENEA", EN EL QUE SE COLOCABA EL PISTÓN Y UN MARTILLO EN EL QUE, EN VEZ DE PIEDRA, EXISTÍA UNA SUPERFICIE PLANA QUE GOLPEABA CONTRA LA CHIMENEA Y LANZABA UNA LLAMARADA HACÍA LA CARGA DE PÓLVORA QUE CONTENÍA LA RECÁMARA.

32 ARMAS DE RETROCARGA LA APARICIÓN DEL FUSIL DREYSE. LLAMADO MÁS COMUNMENTE FUSIL DE AGUJA. DEMOSTRADO COMO SUPERIOR EN LA CAMPAÑA QUE SOSTUVIERON LOS PRUSIANOS CONTRA LOS DINAMARQUESES. HIZO EVOLUCIONAR GRANDEMENTE LAS ARMAS DE FUEGO PORTÁTILES Y TODAS LAS NACIONES OPTARON POR MODIFICAR SU ARMAMENTO. IMPLANTANDO LAS INNOVACIONES DE ESE FUSIL Y EN MUY POCO TIEMPO SE GENERALIZARON LAS ARMAS DE RETROCARGA. ASÍ FRANCIA TUVO SU FUSIL SISTEMA CHASSEPOT. ITALIA. EL SUYO SISTEMA CARCANO. ESPAÑA EL BERDÁN. ETC.

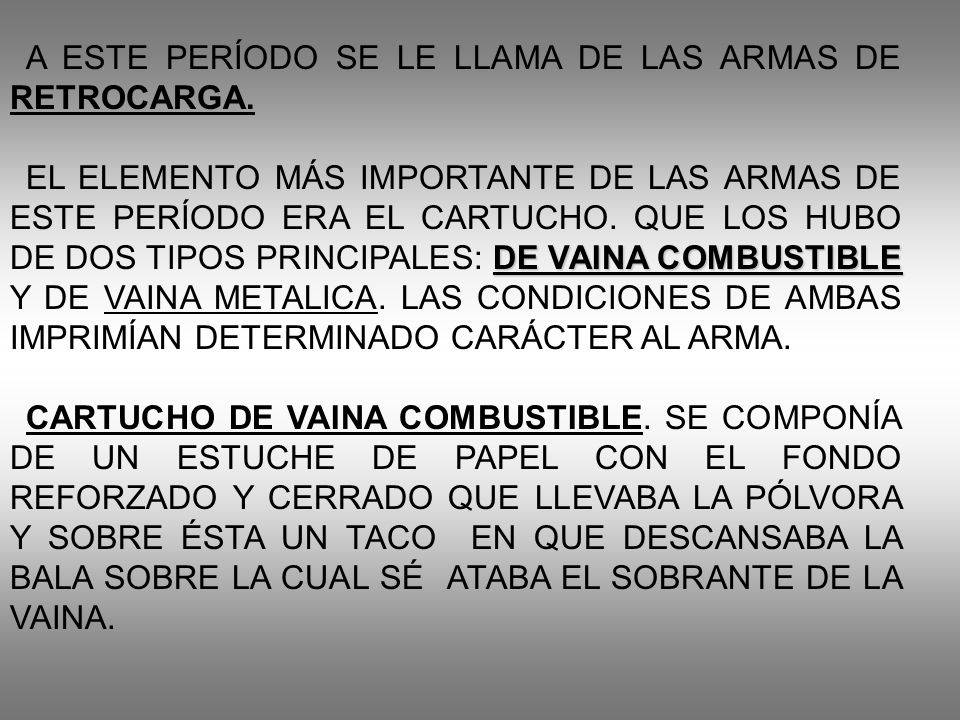

33 A ESTE PERÍODO SE LE LLAMA DE LAS ARMAS DE RETROCARGA. DE VAINA COMBUSTIBLE EL ELEMENTO MÁS IMPORTANTE DE LAS ARMAS DE ESTE PERÍODO ERA EL CARTUCHO. QUE LOS HUBO DE DOS TIPOS PRINCIPALES: DE VAINA COMBUSTIBLE Y DE VAINA METALICA. LAS CONDICIONES DE AMBAS IMPRIMÍAN DETERMINADO CARÁCTER AL ARMA. CARTUCHO DE VAINA COMBUSTIBLE. SE COMPONÍA DE UN ESTUCHE DE PAPEL CON EL FONDO REFORZADO Y CERRADO QUE LLEVABA LA PÓLVORA Y SOBRE ÉSTA UN TACO EN QUE DESCANSABA LA BALA SOBRE LA CUAL SÉ ATABA EL SOBRANTE DE LA VAINA.

34 CARTUCHO METALICO. SE COMPONE DE UNA VAINA METÁLICA, DE COBRE O DE LATÓN, FLEXIBLE Y ELÁSTICA. EN EL FONDO DE ELLA SE COLOCA EL CEBO ALREDEDOR DEL REBORDE DE LA BASE, LLAMADOS DE IGNICION PERIFERICA. O BIEN EN UNA CÁPSULA EMBUTIDA EN UNA CAVIDAD DEL CENTRO DEL CULOTE, COMO EN EL BERDAN, CUYO PROCEDIMIENTO SE LLAMA DE IGNICION CENTRAL.

35 ARMAS DE REPETICION AUNQUE SE REMONTA A LA ÉPOCA DE LOS PRIMEROS ARCABUCES DE MECHA, LA IDEA DE UN ARMA CON VARIAS CARGAS, CAPAZ DE DISPARARLAS SUCESIVAMENTE, HASTA LA INVENCIÓN DEL CARTUCHO METÁLICO NO LLEGÓ A SER PRÁCTICA. ESTAS ARMAS CON LAS QUE SE CONSIGUE HACER UNA SERIE DE DISPAROS SIN TENER NECESIDAD DE CARGARLAS A CADA UNO DE ELLOS, SE LLAMAN DE REPETICIÓN, AL PRINCIPIO DE SU APARICIÓN CARECÍAN DE CONDICIONES PRÁCTICAS Y ESTUVIERON A PUNTO DE SER ABANDONADAS POR LAS NACIONES QUE YA LAS HABÍAN ACEPTADO. CUANDO SURGIÓ LA GUERRA ENTRE TURQUÍA Y RUSIA EN 1877 EN DONDE QUEDÓ DEMOSTRADA SU VENTAJA. LOS DIVERSOS MECANISMOS DE CIERRES COMBINADOS CON LAS POSICIONES DEL DEPÓSITO, EN LA CAJA, EN LA CULATA Y EN UNO O VARIOS CILINDROS PARALELOS AL CAÑÓN, PRODUJERON UN NÚMERO GRANDE DE SISTEMAS, QUE MUCHOS DE ELLOS ERAN SÓLO MODIFICACIONES UNOS DE OTROS.

36 ARMAS DE FUEGO PORTATILES DE CAÑON CORTO LAS ARMAS DE FUEGO PORTÁTILES DE CAÑÓN CORTO ESTÁN DESTINADAS ÚNICAMENTE PARA LA DEFENSA PERSONAL; SON DE DIMENSIONES MUY REDUCIDAS PUES DEBEN MANEJARSE CON UNA SOLA MANO Y EN LA ACTUALIDAD SE ENCUENTRAN ALGUNAS QUE ESCASAMENTE TIENEN UN DECÍMETRO DE LONGITUD.

37 LAS PISTOLAS SEMIAUTOMATICAS LLAMADAS ASÍ PORQUE APROVECHAN LA FUERZA DE RETROCESO. INHERENTE A TODA ARMA DE FUEGO. DE CADA DISPARO PARA PONER EL ARMA EN DISPOSICIÓN DE VERIFICAR EL SIGUIENTE ES DECIR: ABRIR LA RECÁMARA. SACAR Y EXPULSAR EL CASCO. CARGAR Y CERRARLA Y ALGUNAS DISPARAR TAMBIÉN. (QUE PROPIAMENTE SON LAS AUTOMÁTICAS). ESTA OPERACIÓN SE REPITE MIENTRAS HAYA CARTUCHOS EN EL CARGADOR. SE SUPRIMEN EN ESTAS ARMAS TODAS LAS OPERACIONES MECÁNICAS PARA CARGAR. PUDIENDO DEDICAR EL TIRADOR TODA SU ATENCIÓN A LA PUNTERÍA Y EFECTO DEL FUEGO; TIENEN ESCASO RETROCESO PORQUE ESTA FUERZA ES EN GRAN PARTE ABSORBIDA POR EL RESORTE RECUPERADOR ENCARGADO DE CERRAR LA RECÁMARA.

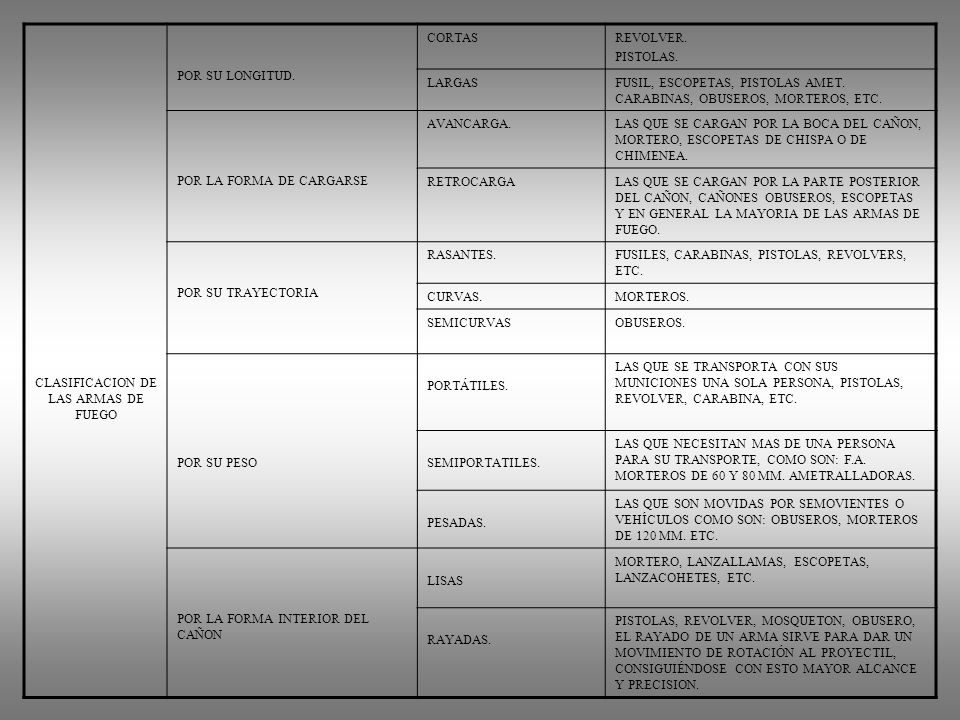

38 CLASIFICACION DE LAS ARMAS DE FUEGO POR SU LONGITUD. CORTASREVOLVER. PISTOLAS. LARGASFUSIL, ESCOPETAS, PISTOLAS AMET. CARABINAS, OBUSEROS, MORTEROS, ETC. POR LA FORMA DE CARGARSE AVANCARGA.LAS QUE SE CARGAN POR LA BOCA DEL CAÑON, MORTERO, ESCOPETAS DE CHISPA O DE CHIMENEA. RETROCARGALAS QUE SE CARGAN POR LA PARTE POSTERIOR DEL CAÑON, CAÑONES OBUSEROS, ESCOPETAS Y EN GENERAL LA MAYORIA DE LAS ARMAS DE FUEGO. POR SU TRAYECTORIA RASANTES.FUSILES, CARABINAS, PISTOLAS, REVOLVERS, ETC. CURVAS.MORTEROS. SEMICURVASOBUSEROS. POR SU PESO PORTÁTILES. LAS QUE SE TRANSPORTA CON SUS MUNICIONES UNA SOLA PERSONA, PISTOLAS, REVOLVER, CARABINA, ETC. SEMIPORTATILES. LAS QUE NECESITAN MAS DE UNA PERSONA PARA SU TRANSPORTE, COMO SON: F.A. MORTEROS DE 60 Y 80 MM. AMETRALLADORAS. PESADAS. LAS QUE SON MOVIDAS POR SEMOVIENTES O VEHÍCULOS COMO SON: OBUSEROS, MORTEROS DE 120 MM. ETC. POR LA FORMA INTERIOR DEL CAÑON LISAS MORTERO, LANZALLAMAS, ESCOPETAS, LANZACOHETES, ETC. RAYADAS. PISTOLAS, REVOLVER, MOSQUETON, OBUSERO, EL RAYADO DE UN ARMA SIRVE PARA DAR UN MOVIMIENTO DE ROTACIÓN AL PROYECTIL, CONSIGUIÉNDOSE CON ESTO MAYOR ALCANCE Y PRECISION.

39 NORMAS PARA EL MANEJO DE ARMAMENTO. RESPECTO AL ARMAMENTO SE DEBEN OBSERVAR LAS SIGUIENTES NORMAS DE EMPLEO. A.ANTES DE EMPLEAR UN ARMA, VERIFICAR QUE SE ENCUENTRE DESCARGADA. B.AL DESEMPEÑOR UN SERVICIO DE ARMAS, CERCIORARSE DE QUE EL ARMA SE ENCUENTRE UNICAMENTE ABASTECIDA. C.OBSERVAR QUE TENGA PUESTO EL SEGURO EN LOS CASOS QUE SE REQUIERA QUE EL ARMA ESTE CARGADA. D.VERIFICAR QUE EL CAÑON NO ESTE OBSTRUIDO. E.EVITAR POR TODOS LOS MEDIOS DARLE UN EMPLEO INDEBIDO AL ARMAMENTO (TAL COMO JUGAR, APUNTAR, GOLPEAR Y OTROS. F.CUANDO SE TRATE DE COMPROBAR EL ESTADO DE UN ARMA, DEBE VERIFICAR PREVIAMENTE SI NO ESTA CARGADA, APUNTANDOLA HACIA ARRIBA, ACCIONANDO EL CERROJO Y POSTERIORMENTE EL DISPARAR VARIAS VECES. G.DESPUES DE EMPLEAR UN ARMA, CERCIORARSE QUE NO ESTE ABASTECIDA Y MUCHO MENOS CARGADA. H.CUANDO LAS ARMAS SE ENCUENTRAN DEPOSITADAS EN LOS ARMEROS, DEBEN ESTAR BAJO VIGILANCIA A FIN DE EVITAR SEAN TOMADAS POR ELEMENTOS QUE NO LE CORRESPONDAN. I.ADIESTRAR AL PERSONAL PARA QUE NUNCA COLOQUE EL DEDO SOBRE EL DISPARADOR, HASTA EN TANTO NO SEA NECESARIO ACCIONARLO. J.POR NINGUN MOTIVO APUNTAR CON EL ARMA A PERSONA O GRUPO DE PERSONAS A QUIENES NO SE PRETENDA CAUSAR DAÑO, LA INFRACCION DE ESTA NORMA DEBERA SER SEVERAMENTE CASTIGADA.
