1 Elevador de Voltaje Realizado por: Barrios Francisco Cañas Leonardo
República Bolivariana de Venezuela La Universidad del Zulia Facultad de Ingeniería Núcleo Maracaibo Ciclo Básico Departamento de Física Asignatura: Laboratorio de Física II Profesora: Yolissa Vega Elevador de Voltaje Realizado por: Barrios Francisco Cañas Leonardo Villarreal Ricardo Maracaibo, 24 de noviembre de 2016

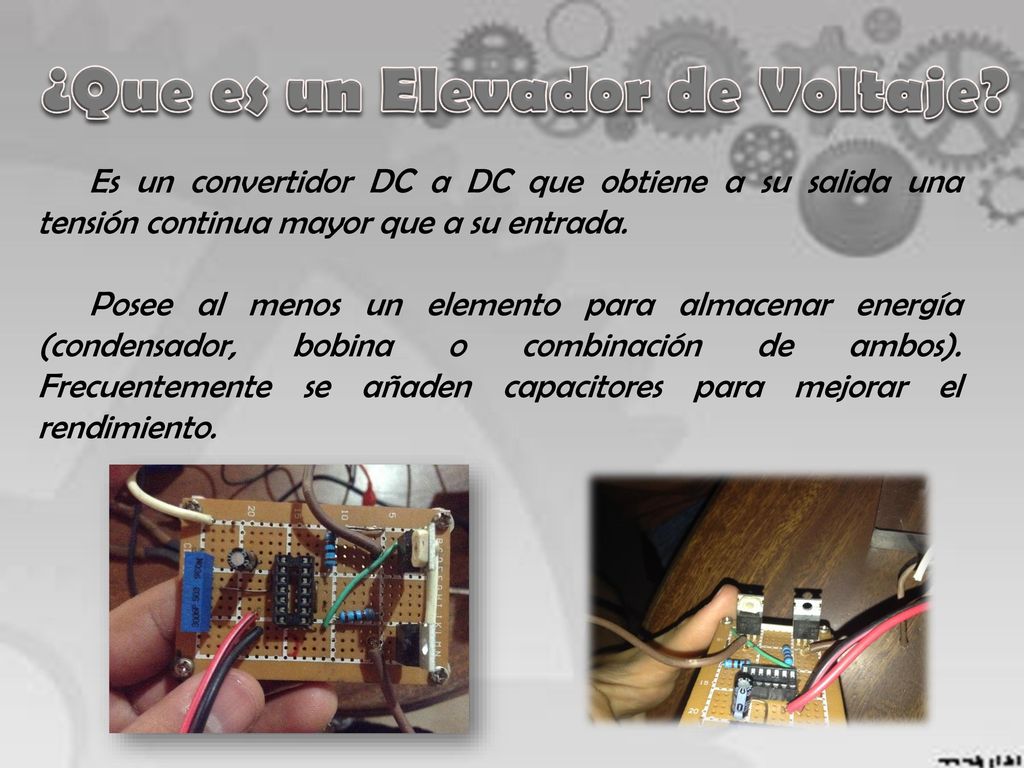

2 ¿Que es un Elevador de Voltaje?
Es un convertidor DC a DC que obtiene a su salida una tensión continua mayor que a su entrada. Posee al menos un elemento para almacenar energía (condensador, bobina o combinación de ambos). Frecuentemente se añaden capacitores para mejorar el rendimiento.

3 ¿Por qué la fabricación de un
Elevador de Voltaje? Los integrates del grupo nos dimos cuenta que es de mayor facilidad realizar un transformador que reduzca el voltaje (110v – 12v), pero tiene mayor complejidad realizar un circuito que aumente el voltaje (12v – 110v). Este circuito tiene mayores ventajas, tanto industrial como domesticas.

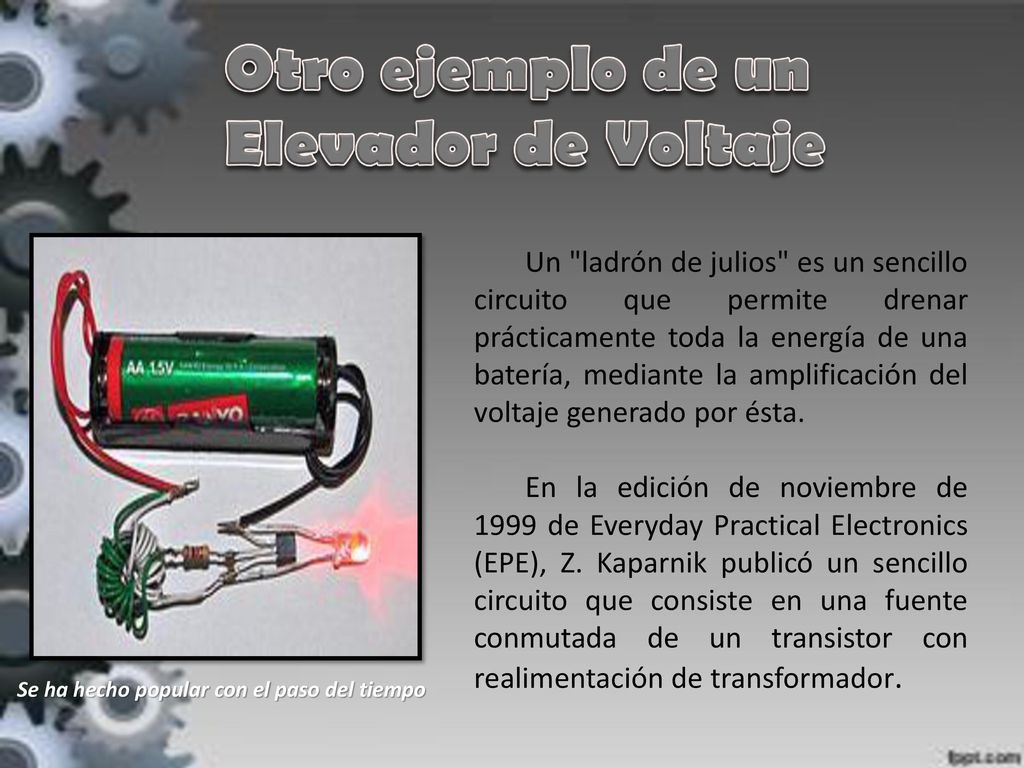

4 Otro ejemplo de un Elevador de Voltaje
Un "ladrón de julios" es un sencillo circuito que permite drenar prácticamente toda la energía de una batería, mediante la amplificación del voltaje generado por ésta. En la edición de noviembre de 1999 de Everyday Practical Electronics (EPE), Z. Kaparnik publicó un sencillo circuito que consiste en una fuente conmutada de un transistor con realimentación de transformador. Se ha hecho popular con el paso del tiempo

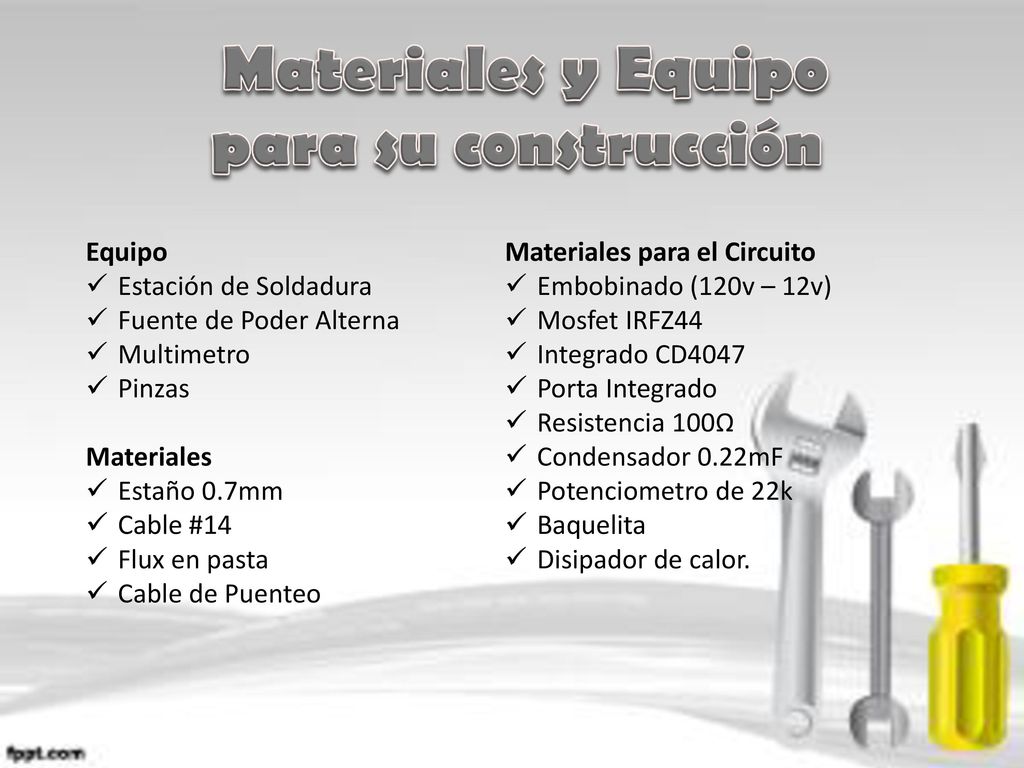

5 Materiales y Equipo para su construcción
Estación de Soldadura Fuente de Poder Alterna Multimetro Pinzas Materiales Estaño 0.7mm Cable #14 Flux en pasta Cable de Puenteo Materiales para el Circuito Embobinado (120v – 12v) Mosfet IRFZ44 Integrado CD4047 Porta Integrado Resistencia 100Ω Condensador 0.22mF Potenciometro de 22k Baquelita Disipador de calor.

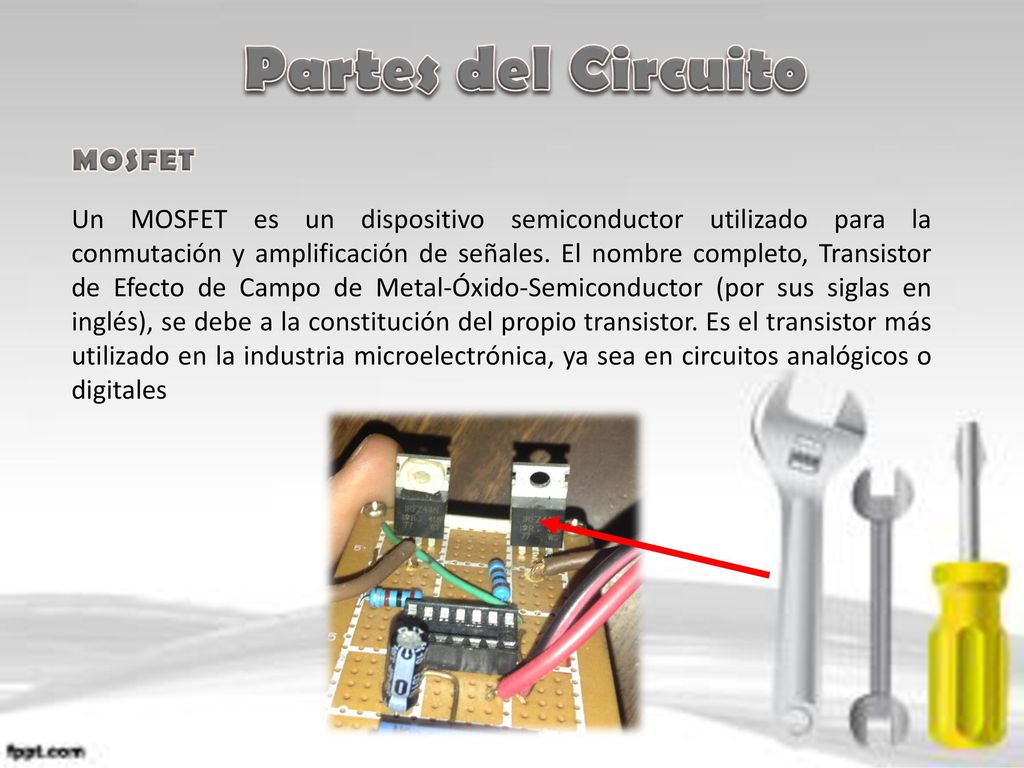

6 Partes del Circuito MOSFET
Un MOSFET es un dispositivo semiconductor utilizado para la conmutación y amplificación de señales. El nombre completo, Transistor de Efecto de Campo de Metal-Óxido-Semiconductor (por sus siglas en inglés), se debe a la constitución del propio transistor. Es el transistor más utilizado en la industria microelectrónica, ya sea en circuitos analógicos o digitales

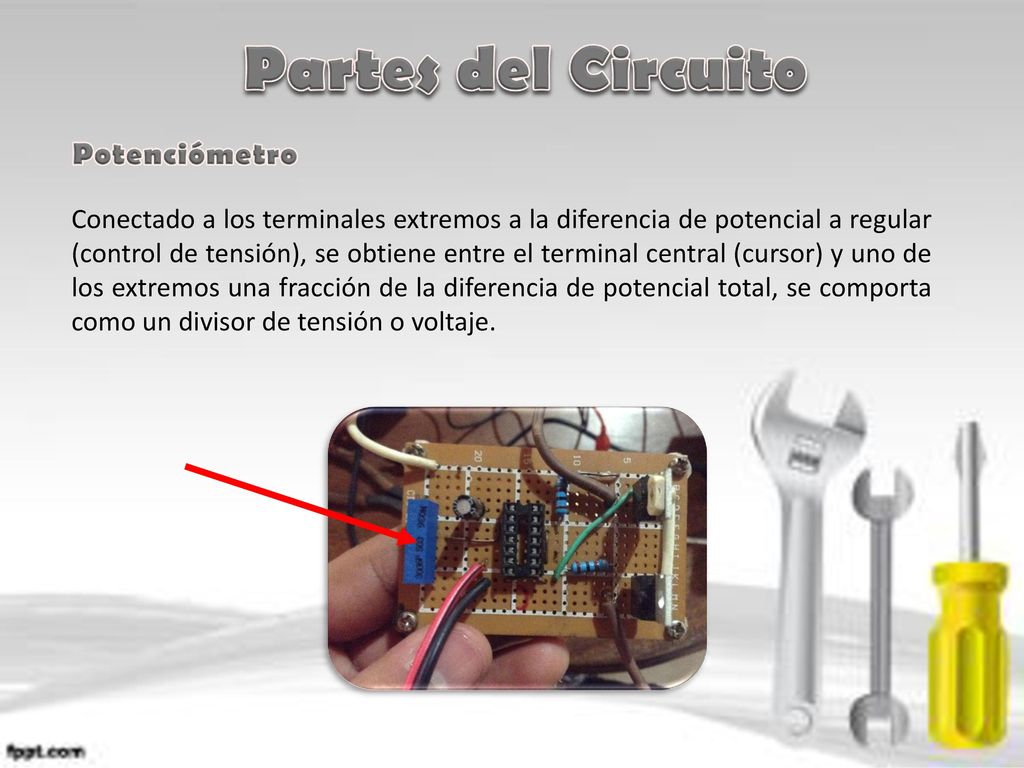

7 Partes del Circuito Potenciómetro
Conectado a los terminales extremos a la diferencia de potencial a regular (control de tensión), se obtiene entre el terminal central (cursor) y uno de los extremos una fracción de la diferencia de potencial total, se comporta como un divisor de tensión o voltaje.

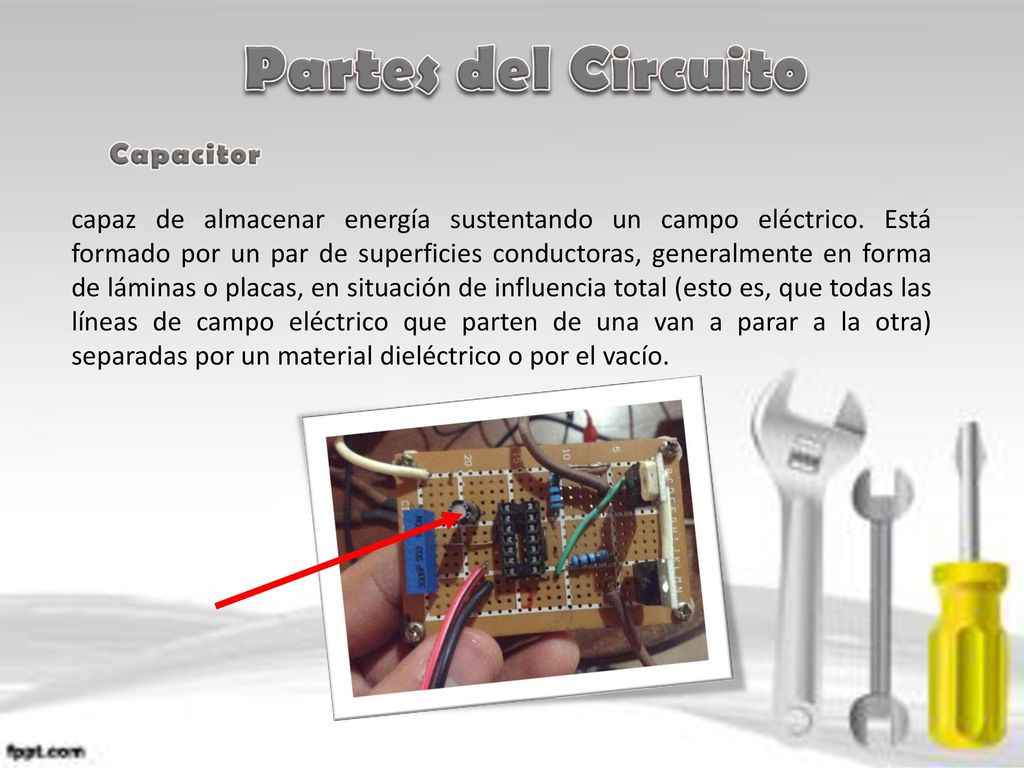

8 Partes del Circuito Capacitor
capaz de almacenar energía sustentando un campo eléctrico. Está formado por un par de superficies conductoras, generalmente en forma de láminas o placas, en situación de influencia total (esto es, que todas las líneas de campo eléctrico que parten de una van a parar a la otra) separadas por un material dieléctrico o por el vacío.

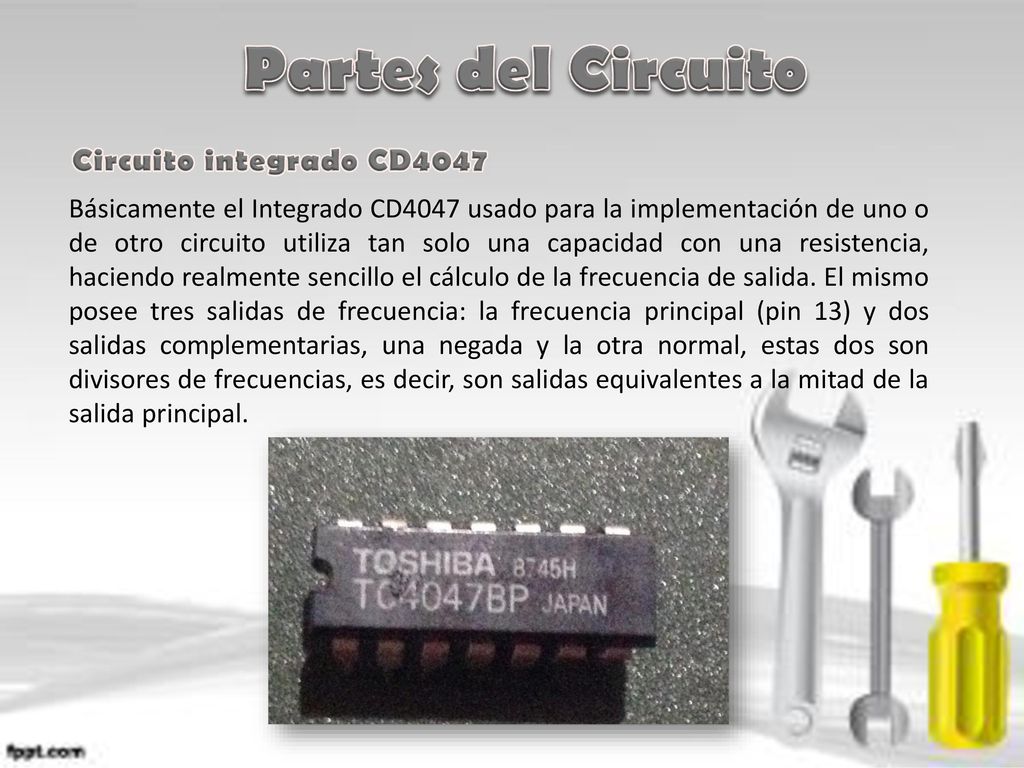

9 Partes del Circuito Circuito integrado CD4047
Básicamente el Integrado CD4047 usado para la implementación de uno o de otro circuito utiliza tan solo una capacidad con una resistencia, haciendo realmente sencillo el cálculo de la frecuencia de salida. El mismo posee tres salidas de frecuencia: la frecuencia principal (pin 13) y dos salidas complementarias, una negada y la otra normal, estas dos son divisores de frecuencias, es decir, son salidas equivalentes a la mitad de la salida principal.

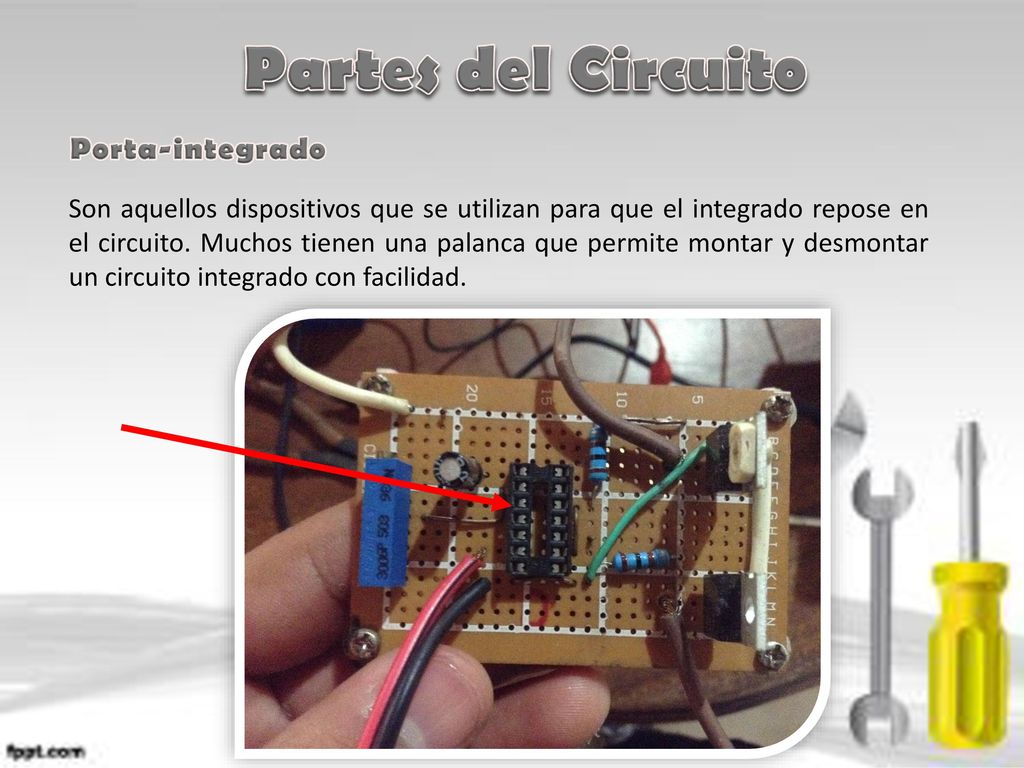

10 Partes del Circuito Porta-integrado
Son aquellos dispositivos que se utilizan para que el integrado repose en el circuito. Muchos tienen una palanca que permite montar y desmontar un circuito integrado con facilidad.

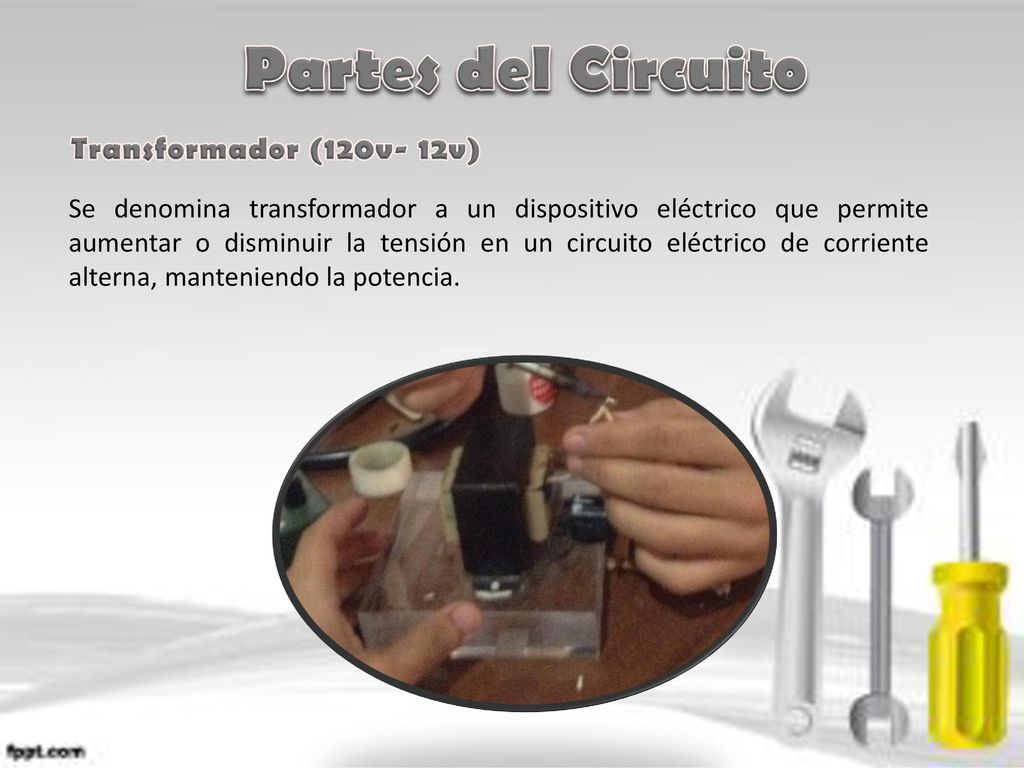

11 Partes del Circuito Transformador (120v- 12v)
Se denomina transformador a un dispositivo eléctrico que permite aumentar o disminuir la tensión en un circuito eléctrico de corriente alterna, manteniendo la potencia.

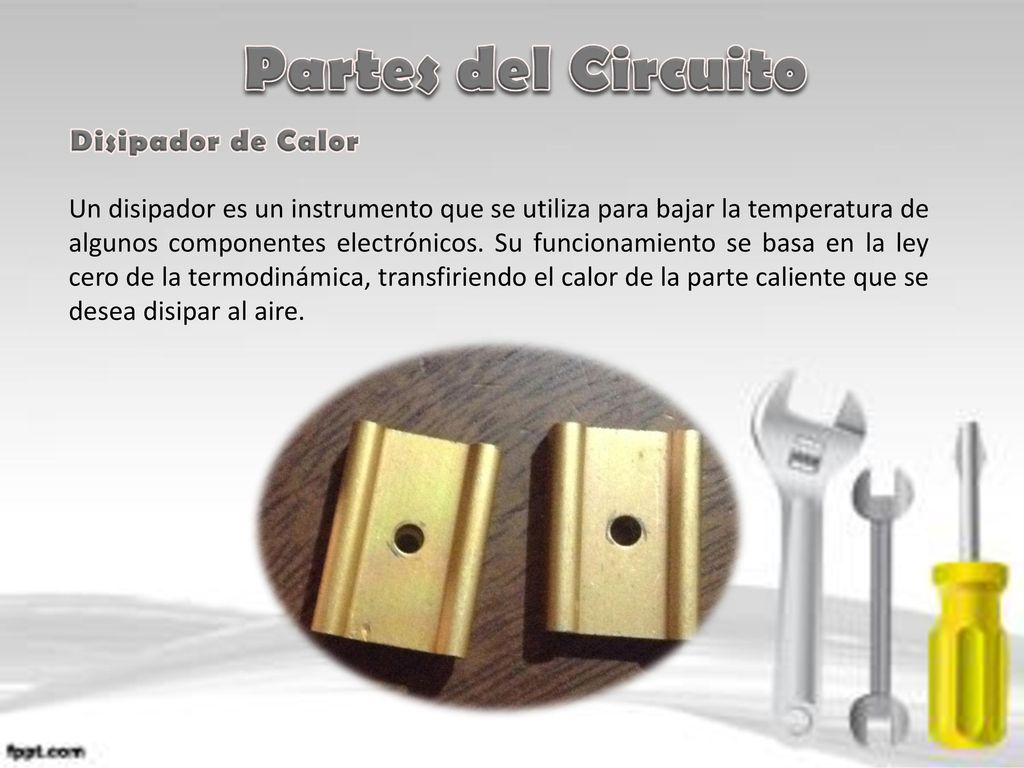

12 Partes del Circuito Disipador de Calor
Un disipador es un instrumento que se utiliza para bajar la temperatura de algunos componentes electrónicos. Su funcionamiento se basa en la ley cero de la termodinámica, transfiriendo el calor de la parte caliente que se desea disipar al aire.

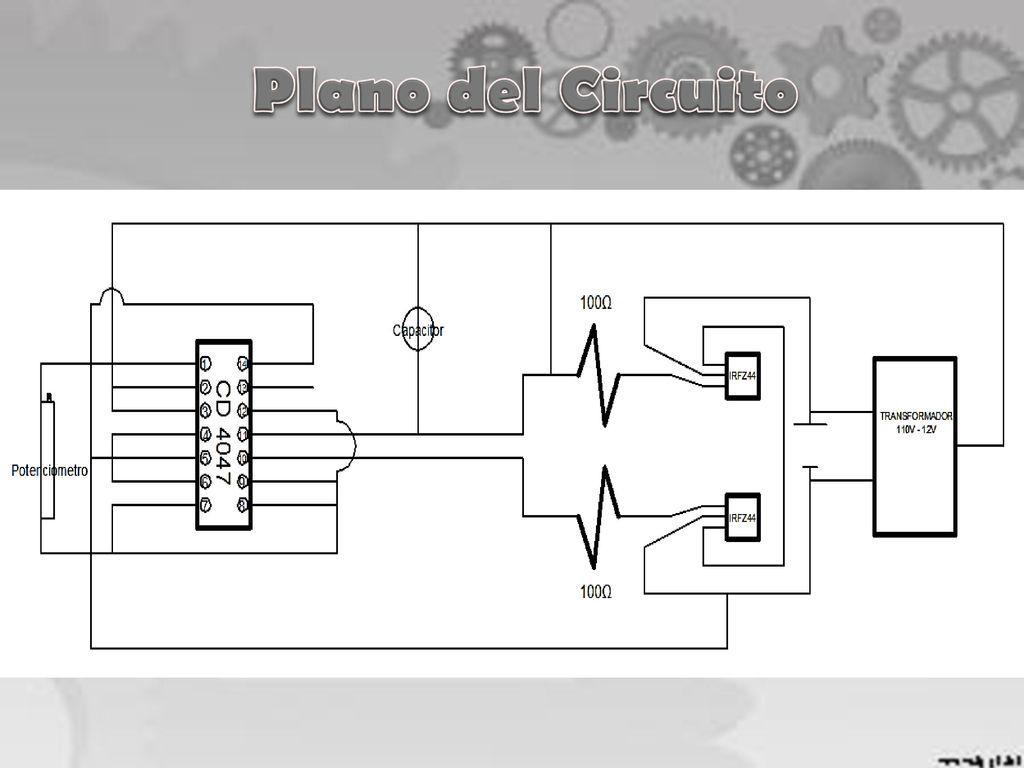

13 Plano del Circuito

14 Polarización Cuando hablamos de polarización nos referimos al campo vectorial que expresa la densidad de los momentos eléctricos dipolares permanentes o que se inducen en un material dieléctrico. Este momento se define como el momento dipolar por unidad de volumen, es decir, coulomb por metro cuadrado.

15

16

17

18

19 Maracaibo, 24 de noviembre de 2016
Gracias! Realizado por: Barrios Francisco Cañas Leonardo Villarreal Ricardo Maracaibo, 24 de noviembre de 2016
