PRODUCCIÓN DE GAS NATURAL

Presentación del tema: "PRODUCCIÓN DE GAS NATURAL"— Transcripción de la presentación:

1 PRODUCCIÓN DE GAS NATURAL
PROFESOR: ING. FRANKLIN GÓMEZ

2 TEMARIOS 1. INTRODUCCIÓN PROPIEDADES DE LOS GASES
1.1. APARICIÓN GEOLÓGICA DEL GAS NATURAL 1.2. RESERVAS MUNDIALES DEL GAS NATURAL (ANEXO 1) 1.3. RESERVAS ECUATORIANAS DEL GAS NATURAL (ANEXO 2) 1.4. DEFINICION DE GAS NATURAL 1.5. DIFERENCIA ENTRE GAS NATURAL Y GLP 1.6. CARACTERISTICAS DEL GAS NATURAL PROPIEDADES DE LOS GASES COMPORTAMIENTO DE LOS RESERVORIOS DE GAS TEMARIOS

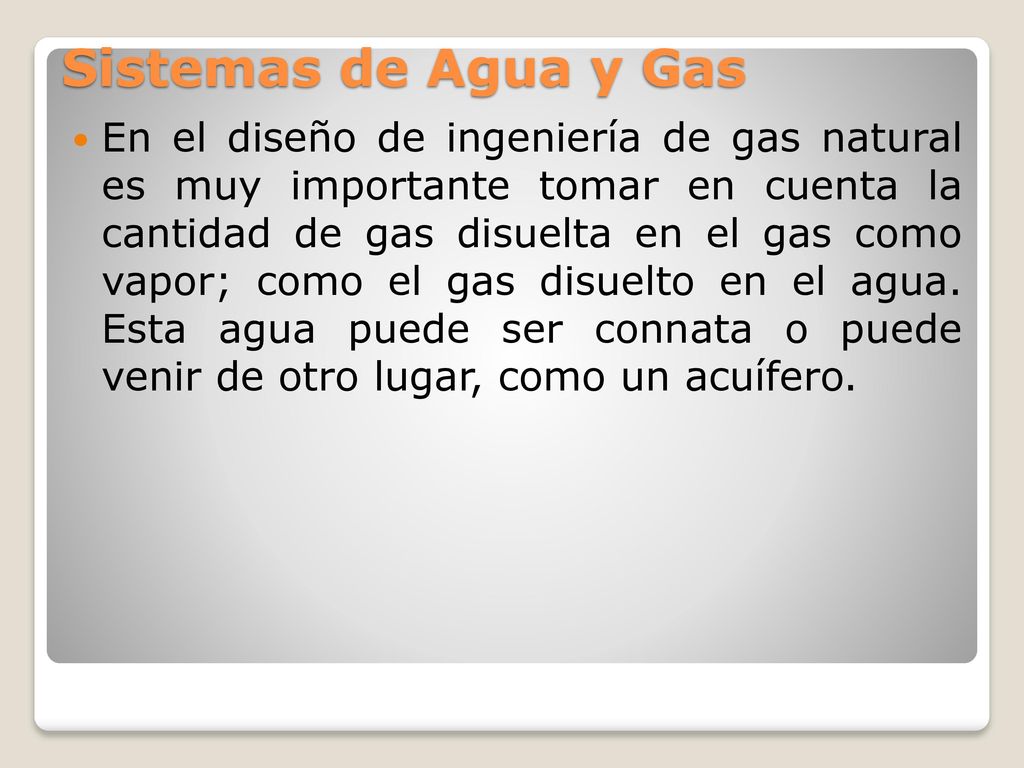

3 Sistemas de Agua y Gas En el diseño de ingeniería de gas natural es muy importante tomar en cuenta la cantidad de gas disuelta en el gas como vapor; como el gas disuelto en el agua. Esta agua puede ser connata o puede venir de otro lugar, como un acuífero.

4 Solubilidad de Gas Natural en Agua Rsw

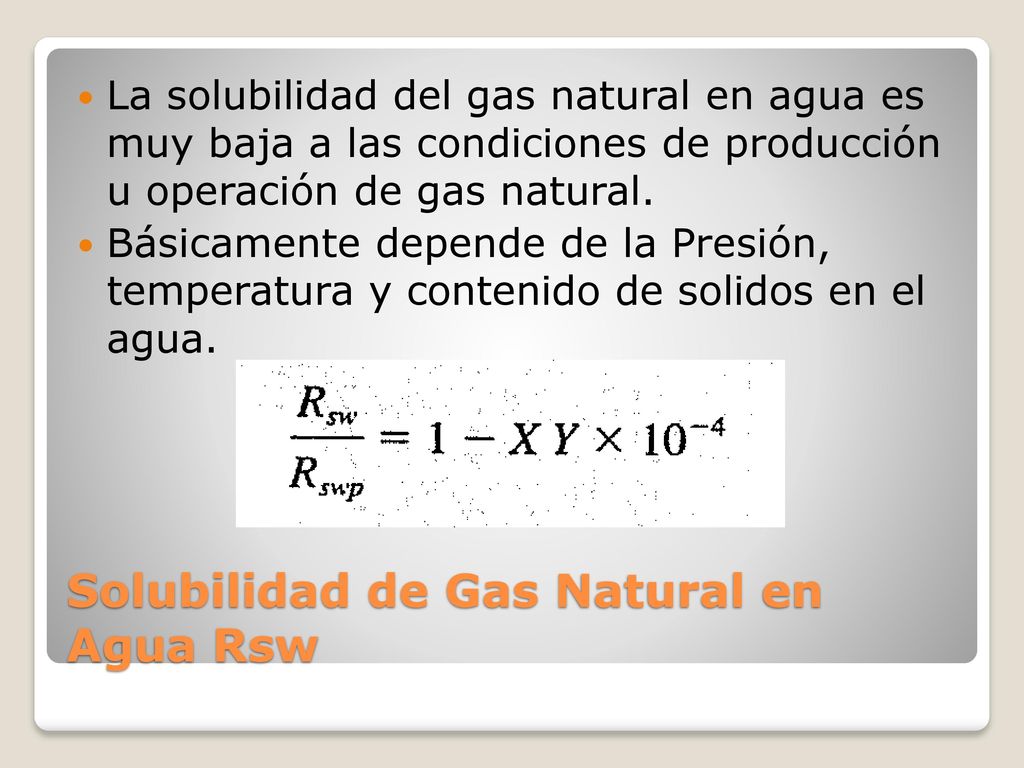

La solubilidad del gas natural en agua es muy baja a las condiciones de producción u operación de gas natural. Básicamente depende de la Presión, temperatura y contenido de solidos en el agua. Solubilidad de Gas Natural en Agua Rsw

5 Solubilidad de Gas Natural en Agua Rsw
Donde: Solubilidad de Gas Natural en Agua Rsw

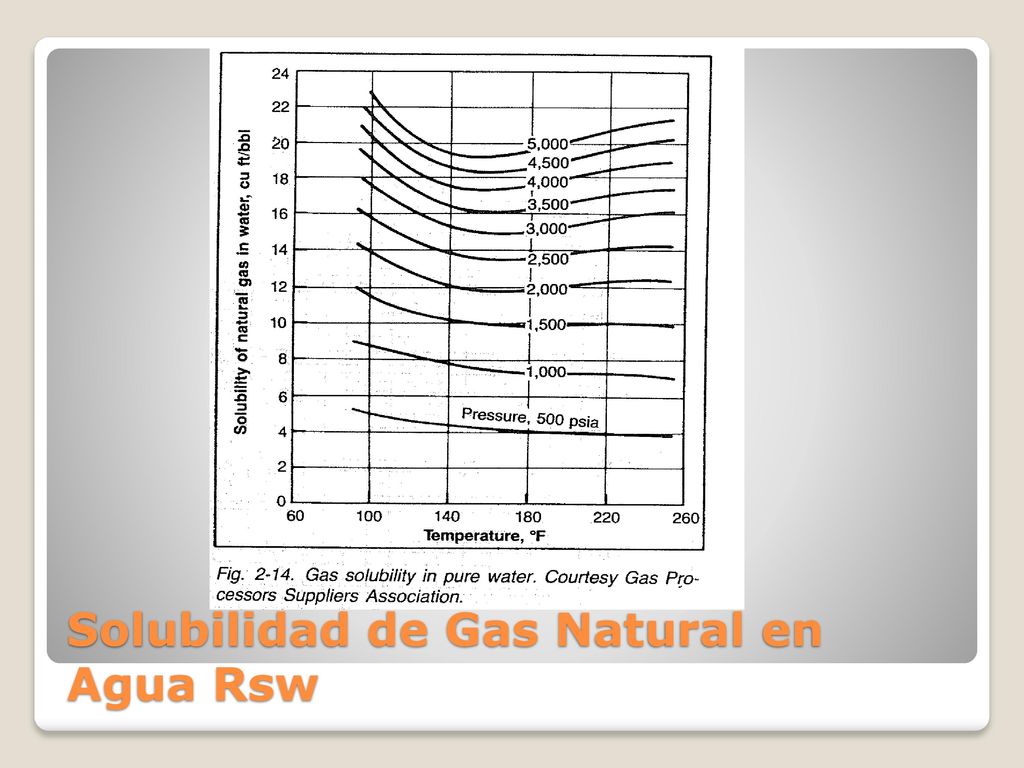

6 Solubilidad de Gas Natural en Agua Rsw

7 Solubilidad de Gas Natural en Agua Rsw

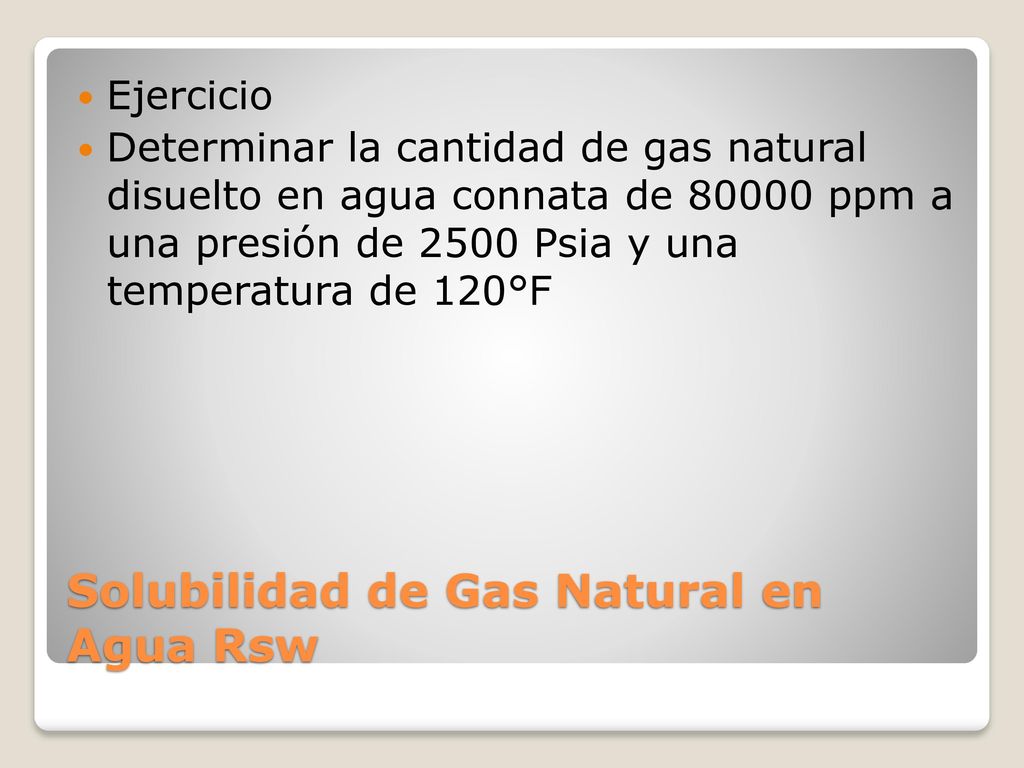

Ejercicio Determinar la cantidad de gas natural disuelto en agua connata de ppm a una presión de 2500 Psia y una temperatura de 120°F Solubilidad de Gas Natural en Agua Rsw

8 Solubilidad de Agua en Gas Natural Ws

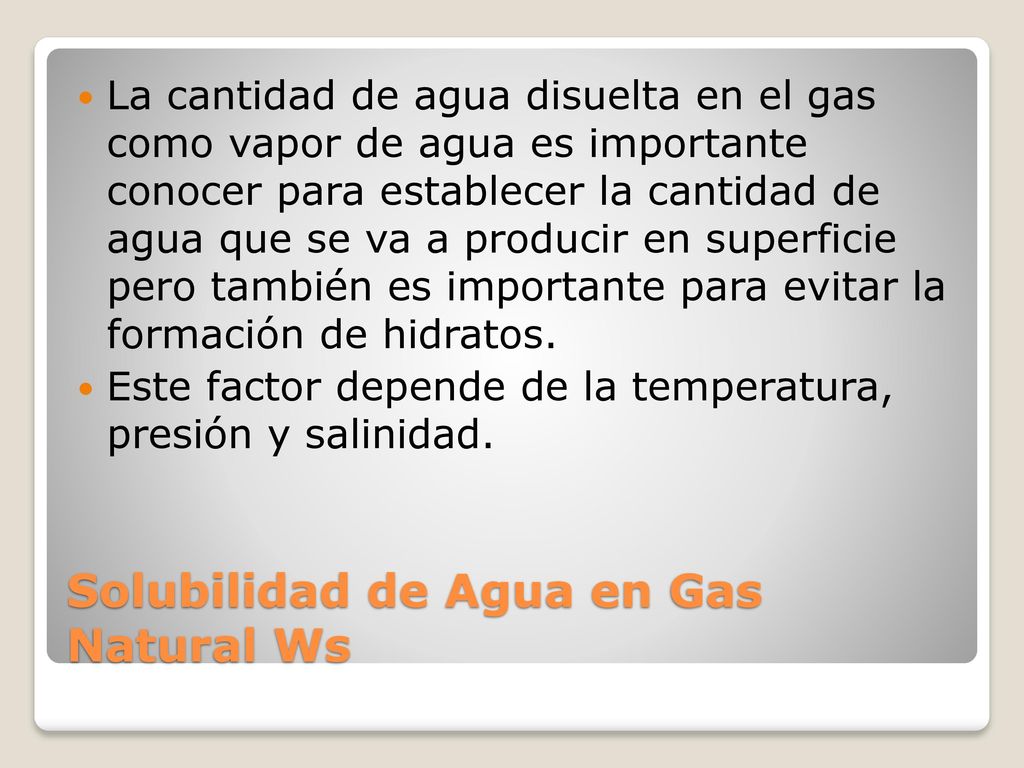

La cantidad de agua disuelta en el gas como vapor de agua es importante conocer para establecer la cantidad de agua que se va a producir en superficie pero también es importante para evitar la formación de hidratos. Este factor depende de la temperatura, presión y salinidad. Solubilidad de Agua en Gas Natural Ws

9 Solubilidad de Agua en Gas Natural Ws
Determinación:: Solubilidad de Agua en Gas Natural Ws

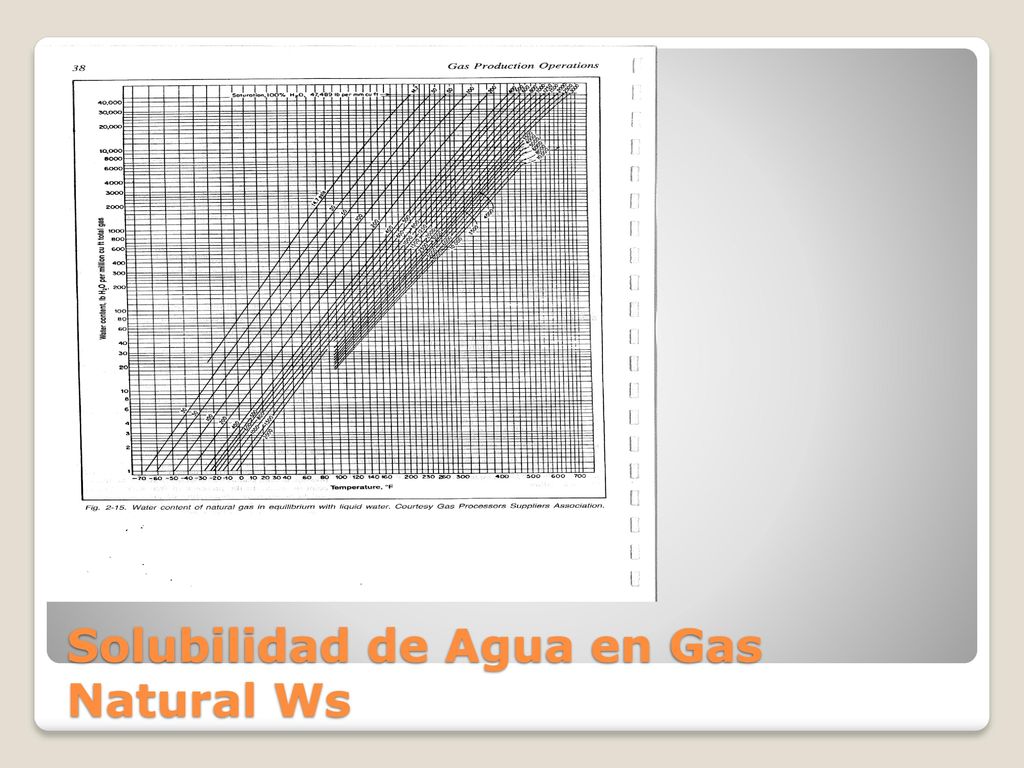

10 Solubilidad de Agua en Gas Natural Ws

11 Solubilidad de Agua en Gas Natural Ws

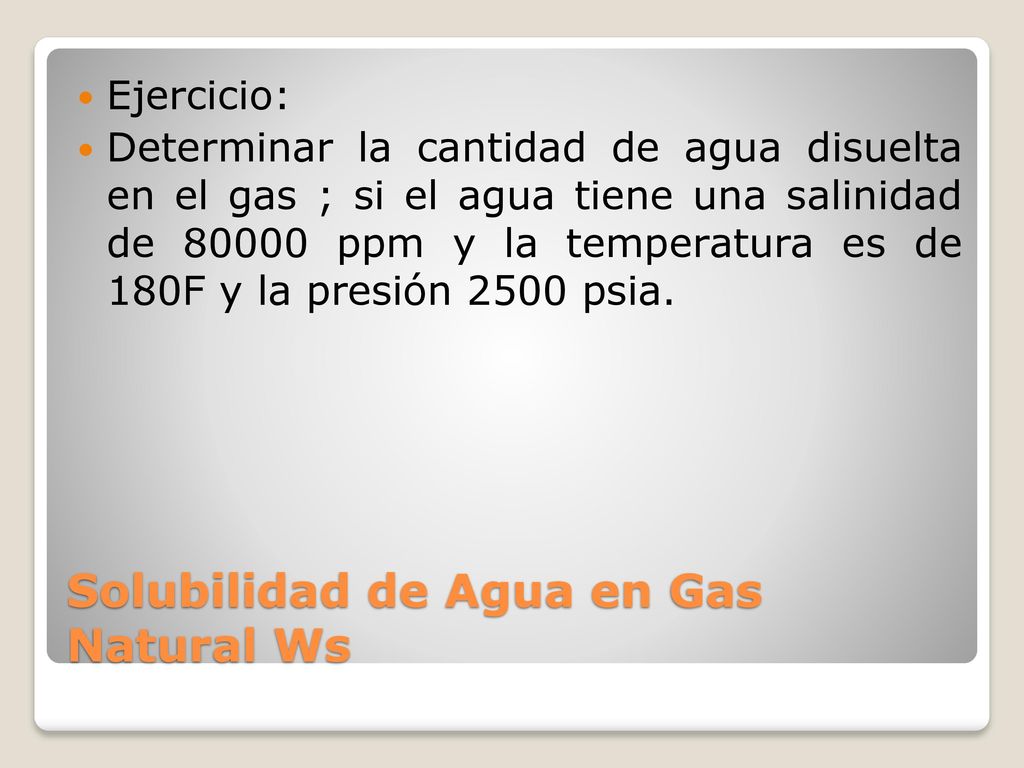

Ejercicio: Determinar la cantidad de agua disuelta en el gas ; si el agua tiene una salinidad de ppm y la temperatura es de 180F y la presión 2500 psia. Solubilidad de Agua en Gas Natural Ws
