1 ASTROFOTOGRAFÍA AFICIONADA NUESTRA IMAGEN DEL UNIVERSO CONGELADA EN EL TIEMPO Por Carlos Heredero Gracia

2 Para la obtención de las imágenes podemos usar métodos fotoquímicos o electrónicos. Por la facilidad y accesibilidad ya se ha generalizado el uso de las imágenes en formato electrónico. Esto nos permite tratarlas y lograr cosas realmente increíbles…

3 Programas usados para la obtención y el tratamiento de las imágenes: -Photoshop (tratamiento) -K3ccdtools -Astrosnap -Registax -Astrostack -Iris -Y muchos otros…

4 Aunque para lograr nuestro objetivo no es imprescindible contar con un telescopio con mecanismo de seguimiento, sí es muy aconsejable tenerlo. Este nos permitirá realizar tomas de mayor duración, acumulando más luz, y favoreciendo el resultado. En este caso, se entiende por larga duración imágenes de 30 segundos a poco más de un minuto. El mecanismo del telescopio debe tener la calidad necesaria para satisfacer los requerimientos que se planteen.

5 Mediante una adaptación ya conocida en el ámbito de los aficionados, se pueden lograr tomas de la exposición deseada, inclusive horas. Esto implica cambios en el hardware de la webcam, y una cuidadosa labor de soldadura en el interior de la cámara. Pero el resultado vale la pena. Al final, podemos decir que tenemos un CCD en la mano. También debemos trabajar en el telescopio, buscando firmeza y estabilidad en su movimiento…

6 Una magnifica aplicación para una caja de bolas…

7 Adaptacion de un rodamiento (caja de bolas) al eje horario del telescopio, para buscar un movimiento suave.

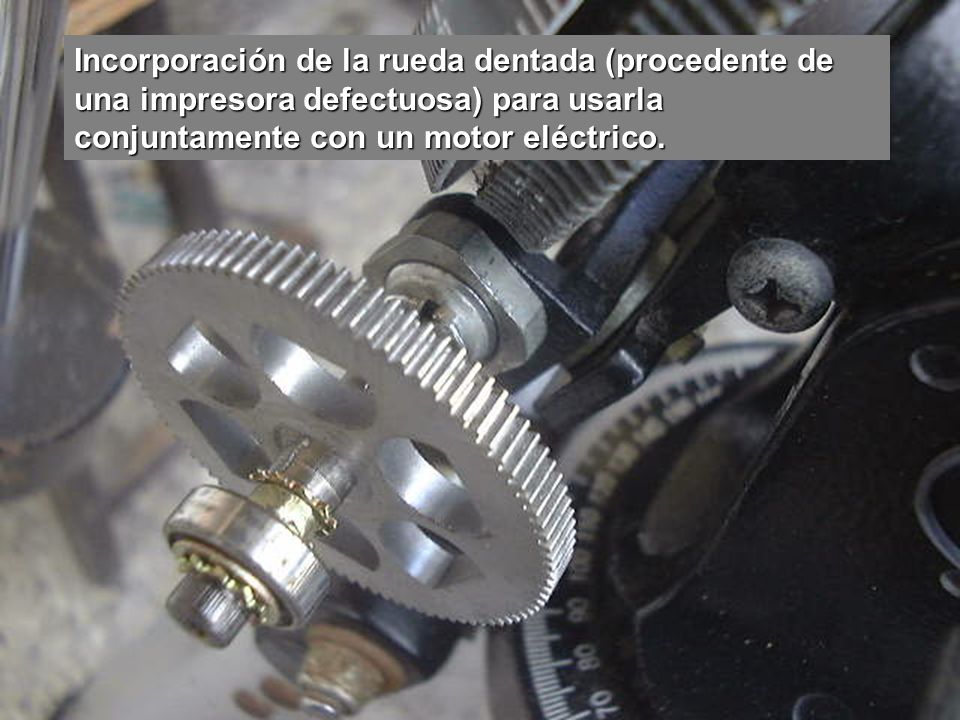

8 Incorporación de la rueda dentada (procedente de una impresora defectuosa) para usarla conjuntamente con un motor eléctrico.

9 Otra imagen del montaje, se observa el sinfín incorporado de fabrica.

10 Motor de paso a paso destinado al seguimiento, con el sinfín incluido.

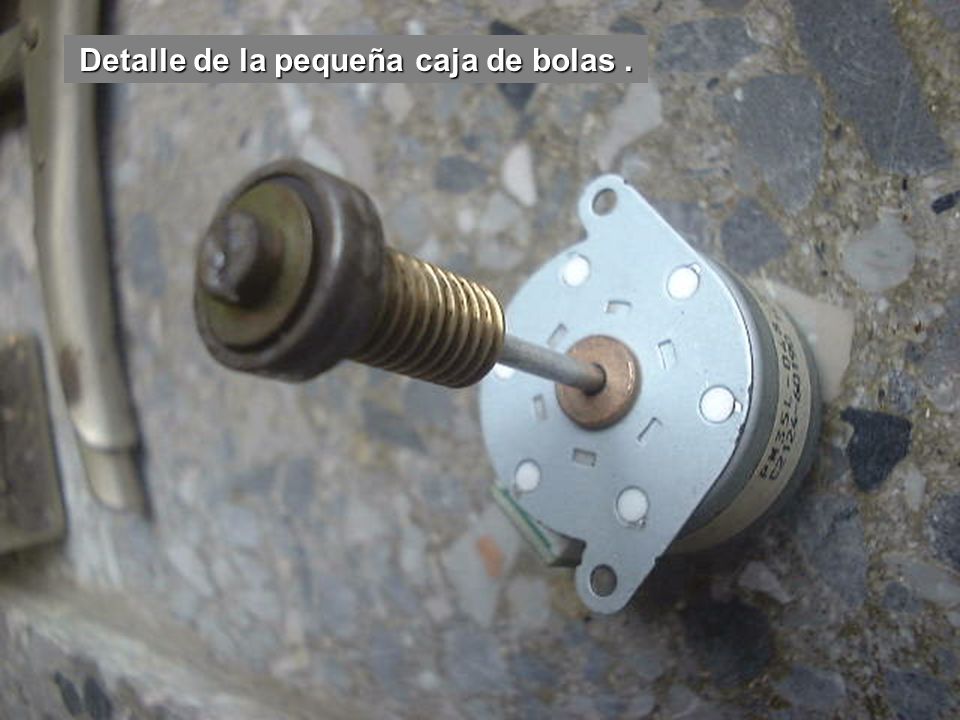

11 Detalle de la pequeña caja de bolas.

12 Detalle del invento.

13 Detalle del punto en que se fijó a la montura.

14

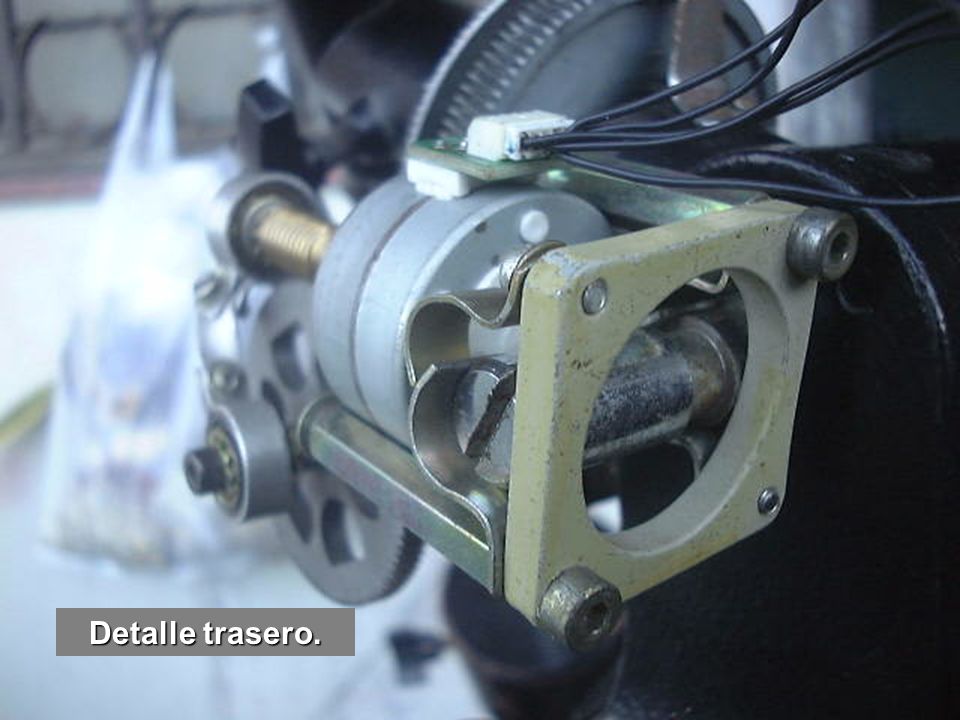

15 Detalle trasero.

16 Conjunto del invento.

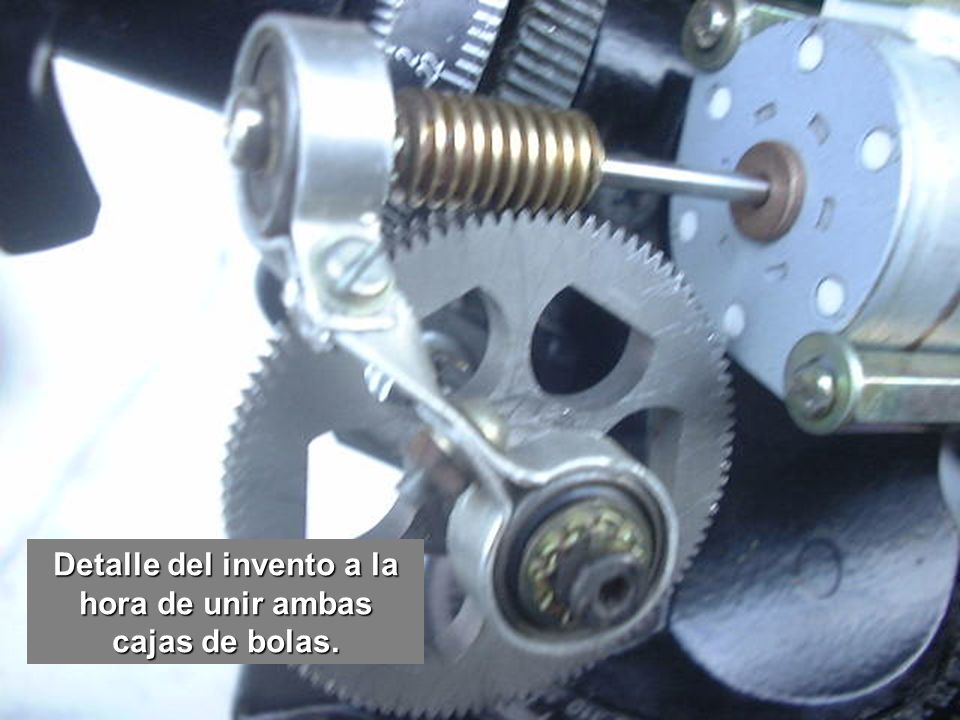

17 Detalle del invento a la hora de unir ambas cajas de bolas.

18

19 Final del trabajo.

20 Cableado del motor.

21 Comparación con otra montura que resultó notablemente más robusta.

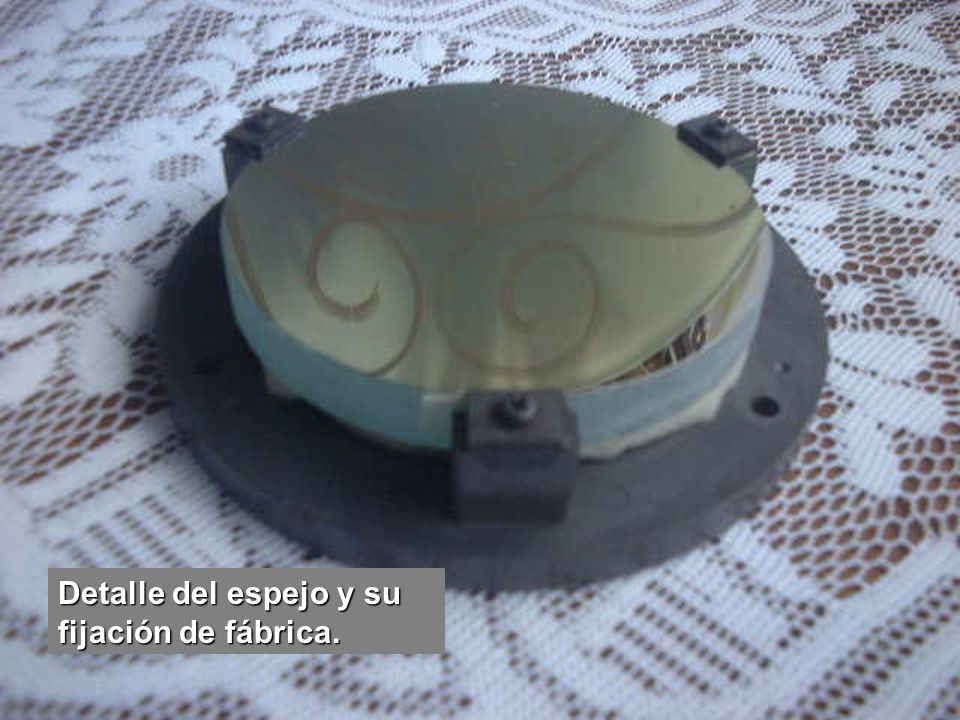

22 Detalle del espejo y su fijación de fábrica.

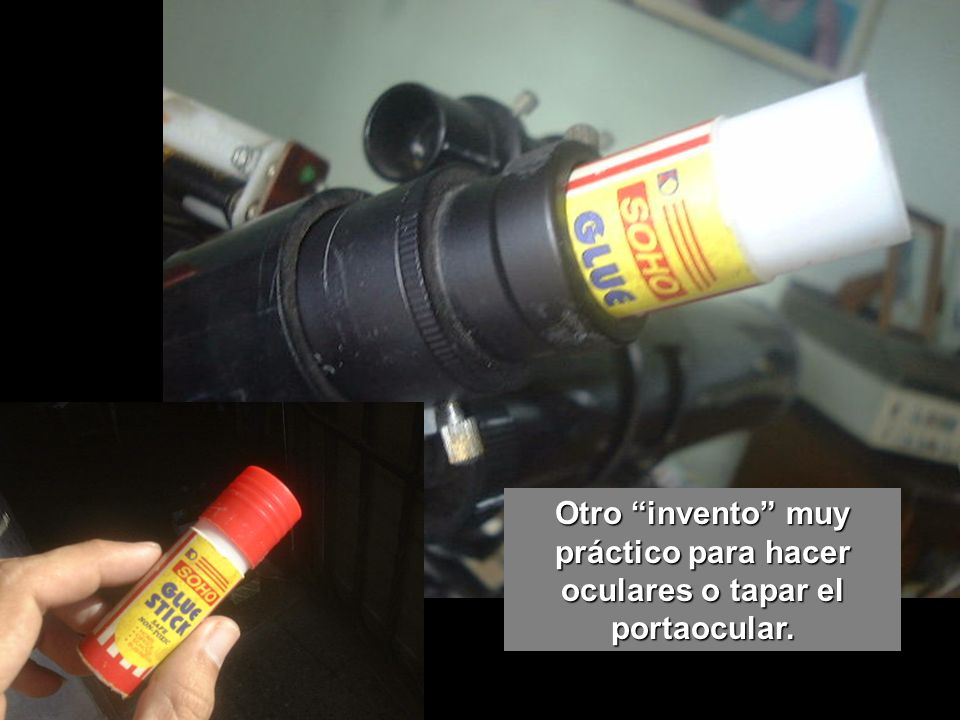

23 Otro invento muy práctico para hacer oculares o tapar el portaocular.

24 MOTORIZACIÓN DEL TELESCOPIO: MOTORES PASO A PASO (STEPPER MOTOR)

25

26 OTRO MODELO DE MOTOR PASO A PASO

27 TIPOS DE MOTOR PASO A PASO BIPOLAR UNIPOLAR

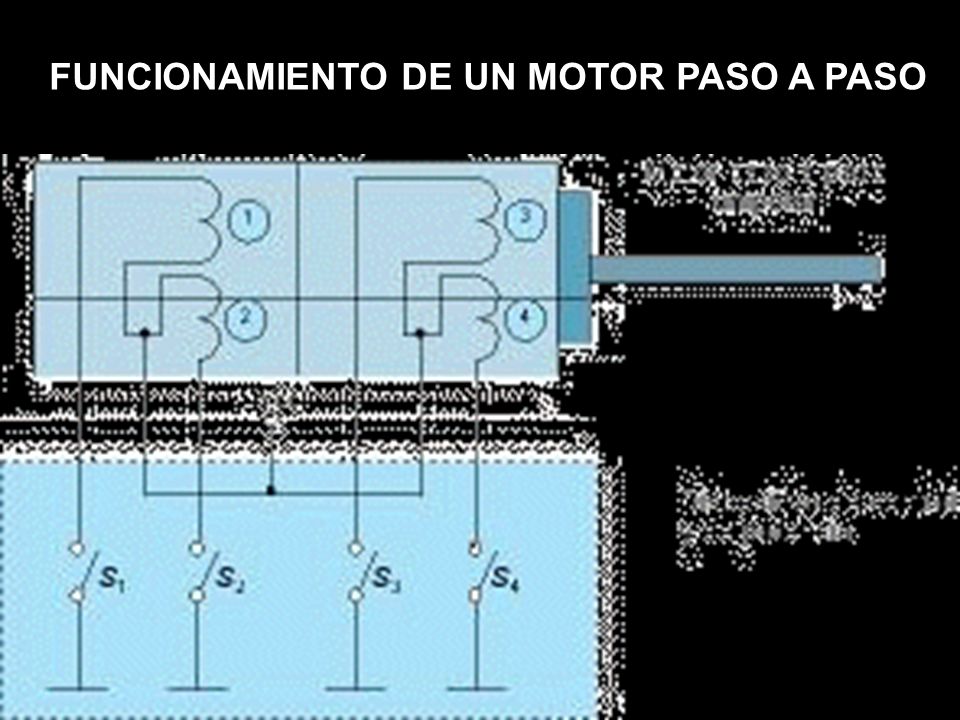

28 FUNCIONAMIENTO DE UN MOTOR PASO A PASO

29 UN EJEMPLO DE ESQUEMA USADO PARA CONTROL DE UN MOTOR PASO A PASO, QUE ES EL TIPO QUE DEBEMOS USAR PARA EL SEGUIMIENTO Y CONTROL DE LOS EJES DEL TELESCOPIO, ASÍ COMO DE SU ENFOQUE.

30 EJEMPLO MAS COMPLETO DE CIRCUITO ELECTRÓNICO PARA CONTROL DE UN MOTOR PASO A PASO.

31 MOTOR PASO A PASO EN UNA TORRE FLOPPY.

32 EJEMPLO DE MOTOR PASO A PASO EN EL ENFOQUE.

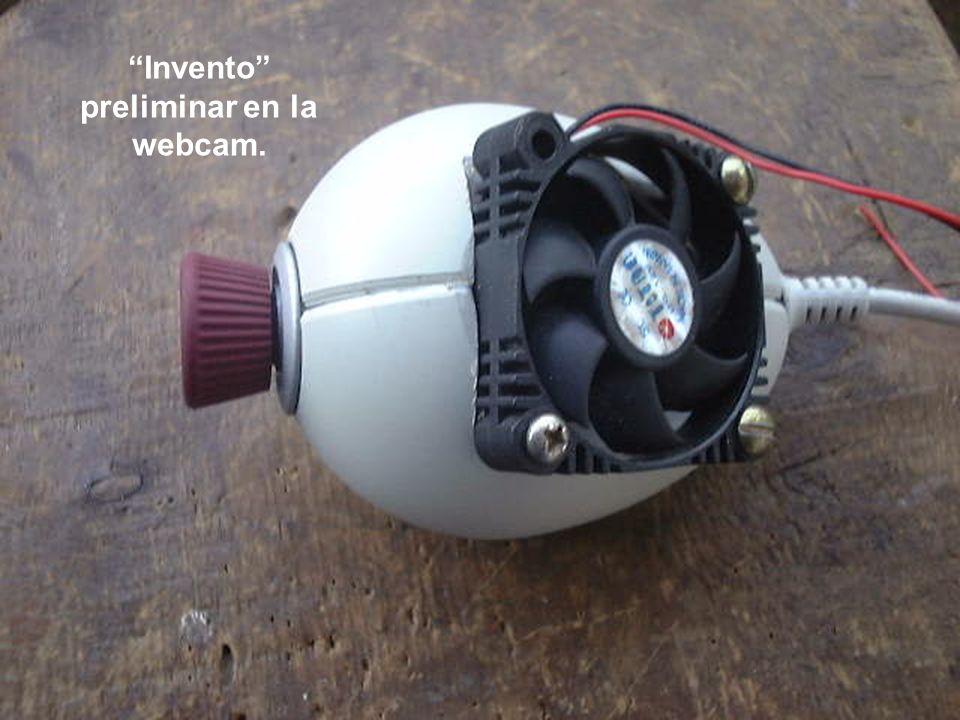

33 Invento preliminar en la webcam.

34 IMÁGENES OBTENIDAS POR EL AUTOR

35 IMAGEN ECLIPSE DE SOL DEL 8 DE ABRIL DE 2005, TOMADA A TRAVES DEL TELESCOPIO CON UNA CAMARA DIGITAL JVC.

36 IMAGEN DE LA LUNA, TOMADA A TRAVES DEL TELESCOPIO CON UNA CAMARA DIGITAL JVC.

37 IMAGEN DE LA LUNA, TOMADA A TRAVES DEL TELESCOPIO Y OCULAR DE 25 MM (FOCO SECUNDARIO) CON UNA CAMARA DIGITAL JVC.

38 IMAGEN DEL PLANETA JÙPITER Y SUS SATÉLITES GALILEANOS OBTENIDA CON UNA WEBCAM PHILLIPS VESTA (SEGUIMIENTO MANUAL) -Promedio de 52 cuadros de video. -Montaje de dos tomas, una con sobreexposición para registrar los satélites y otra para el planeta. -Mejoramiento sencillo con Photoshop 5.5

39 MUESTRA DE LOS PUNTOS DONDE SE APLICO EL TRATAMIENTO O EL MONTAJE DE IMÁGENES

40 IMAGEN DE JÚPITER OBTENIDA PRODUCTO DE LA SUMA DE FRAMES DE UN VIDEO OBTENIDO POR LA WEBCAM PHILIPS VESTA, FOCO DIRECTO, TAMAÑO ORIGINAL

41 IMAGEN TRATADA DE JÚPITER OBTENIDA PRODUCTO DE LA SUMA DE FRAMES DE UN VIDEO OBTENIDO CON LA WEBCAM PHILIPS VESTA Y AMPLIADA CON PHOTOSHOP

42 IMAGEN DE UNA MANCHA SOLAR PRODUCTO DE LA SUMA Y PROMEDIO (STACK) DE LOS FRAMES DE UN FRAGMENTO DE VIDEO OBTENIDO CON LA WEBCAM PHILIPS VESTA, Y MEJORADO CON PHOTOSHOP. (SEGUIMIENTO MANUAL)

43 IMAGEN DE LA LUNA PRODUCTO DE LA SUMA Y PROMEDIO (STACK) DE LOS FRAMES DE UN FRAGMENTO DE VIDEO OBTENIDO CON LA WEBCAM, Y MEJORADO CON PHOTOSHOP. (SEGUIMIENTO MANUAL)

44

45 IMAGEN DEL PLANETA MARTE OBTENIDA CON UNA WEBCAM LOGITECH, STACK DE FRAMES DE UN VIDEO CON RESOLUCIÓN DE 320 POR 280 PIXELES. (SEGUIMIENTO MANUAL) OBTENIDA DURANTE LA OPOSICIÓN DE AGOSTO DE 2003.

46

47 IMAGEN DEL PLANETA MARTE OBTENIDA CON UNA WEBCAM PHILIPS VESTA, STACK DE FRAMES DE UN VIDEO CON RESOLUCIÓN DE 640 POR 480 PIXELES. (SEGUIMIENTO MANUAL) OBTENIDA DURANTE LA OPOSICIÓN DE OCTUBRE DE 2005.

48 IMAGEN DEL PLANETA MARTE OBTENIDA CON UNA WEBCAM PHILIPS VESTA, STACK DE FRAMES DE UN VIDEO CON RESOLUCIÓN DE 640 POR 480 PIXELES. (SEGUIMIENTO MANUAL) IMAGEN AMPLIADA CON PHOTOSHOP, OBTENIDA DURANTE LA OPOSICIÓN DE OCTUBRE DE 2005.

49 IMAGEN DEL PLANETA MARTE OBTENIDA CON UNA WEBCAM PHILIPS VESTA, STACK DE FRAMES DE UN VIDEO CON RESOLUCIÓN DE 640 POR 480 PIXELES. (SEGUIMIENTO MANUAL) IMAGEN FUERTEMENTE TRATADA CON PHOTOSHOP, OBTENIDA DURANTE LA OPOSICIÓN DE OCTUBRE DE 2005.

50 IMAGEN DE LA ESTRELLA DOBLE MIZAR Y ALCOR, DE LA OSA MAYOR. OBTENIDA CON LA WEBCAM PHILLIPS, STACK DE FRAMES DE UN VIDEO CON RESOLUCIÓN DE 640 POR 480 PIXELES. (SEGUIMIENTO MANUAL)

51 IMAGEN DEL PLANETA VENUS OBTENIDA CON UNA WEBCAM PHILLIPS, STACK DE FRAMES DE UN VIDEO CON RESOLUCIÓN DE 640 POR 480 PIXELES. (SEGUIMIENTO MANUAL) EL COLOR ROJIZO SE DEBE A LA CERCANÍA DEL ASTRO AL HORIZONTE EN EL MOMENTO DE OBTENER LA TOMA. LA IMAGEN ESTABA FUERTEMENTE AFECTADA POR LA TURBULENCIA ATMOSFÉRICA.

52 Muchas Gracias
