UNI 3. PROCED CONSTRUCTIVOS DE INSTALACIONES 1 INSTALACIONES DE ALUMINIO EL ALUMINIO ES EL MAS LIVIANO DE TODOS LOS METALES USADOS EN LA CONSTRUCCION.

Presentaciones similares


Presentación del tema: "UNI 3. PROCED CONSTRUCTIVOS DE INSTALACIONES 1 INSTALACIONES DE ALUMINIO EL ALUMINIO ES EL MAS LIVIANO DE TODOS LOS METALES USADOS EN LA CONSTRUCCION."— Transcripción de la presentación:

1 UNI 3. PROCED CONSTRUCTIVOS DE INSTALACIONES 1 INSTALACIONES DE ALUMINIO EL ALUMINIO ES EL MAS LIVIANO DE TODOS LOS METALES USADOS EN LA CONSTRUCCION. SU PESO ES UNA TERCERA PARTE DE LOS METALES GENERALMENTE UTILIZADOS. NO REQUIERE ACABADO FINAL Y DURA MAS TIEMPO EN SERVICIO. DEBIDO A LA CAPA DE OXIDO TAN COMPACTA QUE SE FORMA INMEDIATAMENTE SOBRE SU SUPERFICIE RECIEN CORTADA, EL ALUMINIO ES EN EXTREMO RESISTENTE A LA CORROSION CAUSADA POR LOS DIFERENTES ELEMENTOS DE LA ATMOSFERA. NO MANCHA EL MATERIAL ADYACENTE, YA QUE LOS COMPUESTOS DE ALUMINIO QUE SE FORMAN SON INCOLOROS

2 UNI 3. PROCED CONSTRUCTIVOS DE INSTALACIONES 2 INSTALACIONES DE ALUMINIO EXISTEN UNA GRAN CANTIDAD DE PERFILES DE ALUMINIO EN POSIBILIDAD DE USO. LOS PERFILES DE ALUMINIO VARIAN SEGUN EL FABRICANTE. LOS MAS COMUNES SON: ZOCLO CABEZAL CERCO INTERMEDIO JUNQUILLOS CERCO BISELADO

3 UNI 3. PROCED CONSTRUCTIVOS DE INSTALACIONES 3 INSTALACIONES DE ALUMINIO OTROS PERFILES UTILIZADOS SON: CANAL BOLSA DOBLE BOLSA ESQUINERO BOLSA TAPA BOLSA TAPA LISA MULION CANAL PERFIL PARA MARCO PERIMETRAL DE MOSQUITERO

4 UNI 3. PROCED CONSTRUCTIVOS DE INSTALACIONES 4 INSTALACIONES DE ALUMINIO DEPENDIENDO DEL ELEMENTO A CONSTRUIR SON LOS PERFILES QUE SE UTILIZAN. SON COMUNES EN ESTE TIPO DE INSTALACIONES MATERIALES COMO: PIJAS DE ALUMINIO Y TAQUETES DE DIVERSAS MEDIDAS. REMACHES POP SILICON TRANSPARENTE FELPAS VINILOS TELA MOSQUITERO ESCUADRAS

5 UNI 3. PROCED CONSTRUCTIVOS DE INSTALACIONES 5 INSTALACIONES DE ALUMINIO LAS HERRAMIENTAS UTILIZADAS EN LAS INSTALACIONES DE ALUMINIO SON: – SIERRA DE BANCO PARA CORTE DE PERFILES – PISTOLA REMACHADORA – DESARMADORES PLANOS – PISTOLA PARA APLICAR SILICON – TALADROS ELECTRICOS – PLANTA PORTATIL DE ELECTRICIDAD – ELEMENTOS PARA SUJECION Y CORTE DE VIDRIOS.

6 UNI 3. PROCED CONSTRUCTIVOS DE INSTALACIONES 6 PERFILES DE ALUMINIO SE CUENTA CON PERFILES DE ALUMINIO EN ACABADO NATURAL (ANODIZADO ) TAMBIEN SE TIENEN PERFILES ANODIZADOS ELECTROCOLOR BRONCE CLARO, MEDIO Y OSCURO. TAMBIEN SE PUEDEN OBTENER PERFILES DE ALUMINIO RECUBIERTOS CON PINTURA EN POLVO, LIQUIDA POLIESTER Y LIQUIDA FLUOROPOLIMERO DE ALTO DESEMPEÑO. SE CUENTA CON PERFILES PARA LOS SEGMENTOS DE CONSTRUCCION DE INTERES SOCIAL, RESIDENCIAL MEDIO Y RESIDENCIAL ALTO Y COMERCIALES.

7 UNI 3. PROCED CONSTRUCTIVOS DE INSTALACIONES 7 INSTALACIONES DE ALUMINIO AL COLOCARSE EL ALUMINIO ES DE FUNDAMENTAL IMPORTANCIA QUE TODAS LAS PERFILACIONES DE PUERTAS Y VENTANAS ESTÉN PERFECTAMENTE ALINEADAS Y PLOMADAS DE OTRO MODO TODAS LAS IMPERFECCIONES SE HARÁN NOTAR AL COLOCAR LOS PERFILES DE ALUMINIO. SE DEBERÁN ASEGURAR ESTOS PERFILES A LA PARED CON TAQUETES DE PLÁSTICO Y PIJAS DEL TAMAÑO ADECUADO A LA DIMENSIÓN DEL PERFIL Y CON LA PROFUNDIDAD SUFICIENTE, A FIN DE ASEGURAR UNA INSTALACIÓN FIRME Y DE LARGA VIDA ÚTIL.

8 UNI 3. PROCED CONSTRUCTIVOS DE INSTALACIONES 8 INSTALACIONES DE ALUMINIO LOS PERFILES DE ALUMINIO SE VENDEN EN TIRAS DE 6 MT. APROXIMADAMENTE Y SE VAN CORTANDO A LA MEDIDA DE PUERTAS Y VENTANAS. EL CORTE PUEDE HACERSE CON SEGUETA O CON ALGUNA SIERRA DE BANCO SEMEJANTE A LAS UTILIZADAS PARA CORTAR MADERA A FIN DE AGILIZAR LA INSTALACIÓN DE LA CANCELERÍA DE ALUMINIO. POSTERIORMENTE A LA INSTALACIÓN DE LOS PERFILES DE ALUMINIO SE TAPAN LAS RENDIJAS QUE HAYAN QUEDADO ENTRE LA PARED Y EL PERFIL DE ALUMINIO CON UN SELLADOR LLAMADO SILICÓN.

9 UNI 3. PROCED CONSTRUCTIVOS DE INSTALACIONES 9 INSTALACIONES DE ALUMINIO ESTO ADEMÁS DE DISIMULAR LAS IMPERFECCIONES IMPIDE EL PASO DEL AGUA O CUALQUIER TIPO DE FILTRACIÓN. FRECUENTEMENTE SE PRESENTA EL PROBLEMA DE QUE ES NECESARIO HACER LAS INSTALACIONES DE ALUMINIO Y NO SE CUENTA CON LA ENERGÍA ELÉCTRICA PARA LOS TALADROS Y SIERRAS QUE NOS PERMITAN MAQUILAR EL ALUMINIO. PARA RESOLVER ESTE PROBLEMA LOS INSTALADORES DE ALUMINIO CUENTAN CON PLANTAS PORTÁTILES GENERADORAS DE ENERGÍA QUE TRABAJAN POR MEDIO DE GASOLINA.

10 UNI 3. PROCED CONSTRUCTIVOS DE INSTALACIONES 10 INSTALACIONES DE ALUMINIO LA PARTE FINAL DEL TRABAJO DE LOS INSTALADORES DE ALUMINIO CONSISTE EN LA COLOCACIÓN DE CRISTALES Y CERRADURAS EN PUERTAS Y VENTANAS. EXISTEN UNA GRAN VARIEDAD Y ESPESORES DE CRISTALES, SIN EMBARGO EN LA VIVIENDA DE INTERÉS SOCIAL ES COMÚN ENCONTRAR EL LLAMADO CRISTAL CON DIBUJO DE GOTA DE AGUA O PANAL DE ABEJA. MIENTRAS QUE EN LA VIVIENDA TIPO RESIDENCIAL ES FRECUENTE ENCONTRAR EL USO DEL CRISTAL FILTRASOL QUE ES MUCHO MÁS ATRACTIVO Y VISTOSO PERO A LA VEZ MÁS CARO. EL DE USO MAS COMUN ACTUALMENTE ES TRANSPARENTE VERDOSO. EN CUANTO A LAS CERRADURAS DE ALUMINIO LAS HAY TAMBIÉN EN MUCHOS MODELOS Y PRECIOS, SIN EMBARGO ESTE TIPO DE CERRADURAS SE CARACTERIZAN POR SU FRAGILIDAD Y POCA RESISTENCIA CUANDO SE LE SOMETE A USO RUDO.

11 UNI 3. PROCED CONSTRUCTIVOS DE INSTALACIONES 11 INSTALACIONES DE CARPINTERIA LA SELECCIÓN DEL TIPO DE MADERA PARA CONSTRUCCIÓN ESTÁ SUPEDITADA A LAS CONDICIONES, MEDIOS FÍSICOS DE TRABAJO Y CLIMA A QUE ESTARÁ EXPUESTA. LAS CALIDADES DEL MATERIAL SERÁN DE ACUERDO CON LAS NORMAS CORRESPONDIENTES Y EL DESTINO FINAL EN LA OBRA. PARA EL CASO DE MUEBLES DE MADERA, CLOSETS PUERTAS Y VENTANAS LA MADERA QUE SE UTILIZA EN CASAS RESIDENCIALES, ESCUELAS Y HOSPITALES ES DE CEDRO O CAOBA, SIN EMBARGO EN CASAS DE INTERÉS SOCIAL SE UTILIZA EL PINO A FIN DE REDUCIR COSTOS, EN CUALQUIER CASO TODA LA MADERA DEBERÁ ESTAR SECA.

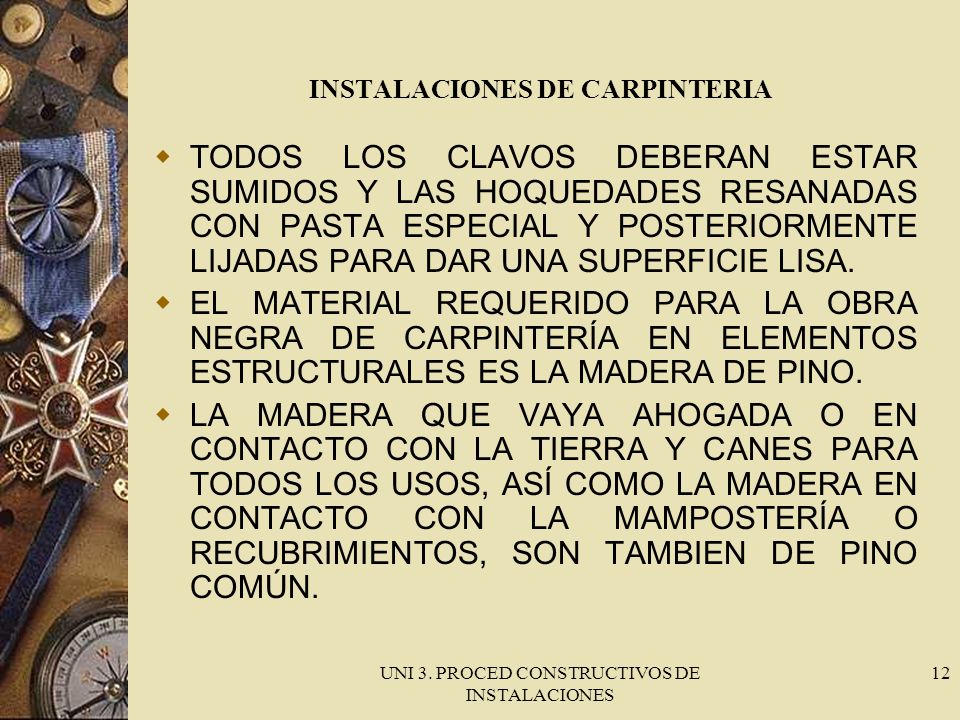

12 UNI 3. PROCED CONSTRUCTIVOS DE INSTALACIONES 12 INSTALACIONES DE CARPINTERIA TODOS LOS CLAVOS DEBERAN ESTAR SUMIDOS Y LAS HOQUEDADES RESANADAS CON PASTA ESPECIAL Y POSTERIORMENTE LIJADAS PARA DAR UNA SUPERFICIE LISA. EL MATERIAL REQUERIDO PARA LA OBRA NEGRA DE CARPINTERÍA EN ELEMENTOS ESTRUCTURALES ES LA MADERA DE PINO. LA MADERA QUE VAYA AHOGADA O EN CONTACTO CON LA TIERRA Y CANES PARA TODOS LOS USOS, ASÍ COMO LA MADERA EN CONTACTO CON LA MAMPOSTERÍA O RECUBRIMIENTOS, SON TAMBIEN DE PINO COMÚN.

13 UNI 3. PROCED CONSTRUCTIVOS DE INSTALACIONES 13 INSTALACIONES DE CARPINTERIA EL PINO ES UNA MADERA SUAVE Y POR LO TANTO SUCEPTIBLE AL ATAQUE DE INSECTOS COMO LA POLILLA, COMEJEN Y TERMITAS. PARA EVITAR ESTO LA MADERA DEBE SER TRATADA CON SUSTANCIAS QUIMICAS ESPECIALES COMO EL PENTACLOROFENOL. ALGUNAS MARCAS QUE FABRICAN ESTAS SUSTANCIAS SON: SAYER LACK, FESTER, ETC. ESTAS SUSTANCIAS PREVIENEN POR UN TIEMPO EL ATAQUE DE INSECTOS. ES POSIBLE UTILIZAR DIESEL COMO REPELENTE DE ESTOS INSECTOS LAS MADERAS PRECIOSAS COMO EL CEDRO Y LA CAOBA SON MADERAS DURAS QUE NO PRESENTAN ESTE TIPO DE PROBLEMA PERO SON MAS CARAS Y ACTUALMENTE MAS ESCASAS.

14 UNI 3. PROCED CONSTRUCTIVOS DE INSTALACIONES 14 INSTALACIONES DE CARPINTERIA LAS PUERTAS DE MADERA POR SUS DIFERENTES UTILIZACIONES PUEDEN SER: – SUJETAS POR UNO DE SUS LADOS – SUJETAS ARRIBA Y ABAJO – CORREDIZAS – GIRATORAS – PLEGADIZAS LOS TERMINOS MAS COMUNES USADOS EN CARPINTERIA SON: CANES: PEDAZO DE MADERA QUE SE EMPOTRA EN UN MURO O PISO, CON OBJETO DE ATONILLAR AL MURO EL MARCO DE LA PUERTA O CUALQUIER OTRO ELEMENTO.

15 UNI 3. PROCED CONSTRUCTIVOS DE INSTALACIONES 15 INSTALACIONES DE CARPINTERIA BASTIDOR: MARCO EN EL QUE SE FIJAN LOS TABLEROS, BARROTES, LISTONES DE MADERA, TELAS O LÁMINAS. PUERTA DE TAMBOR: AQUELLAS FORMADAS POR UN ARMAZON O BASTIDOR HECHO CON TIRAS DE MADERA Y SOBRE EL CUAL SE COLOCAN HOJAS DE MATERIALES COMO TRIPLAY, FIBRACEL O SIMILARES. PUERTA ENTABLERADA: SON PUERTAS QUE TIENEN UN MARCO HECHO A BASE DE TABLA AL QUE SE FIJAN LOS TABLEROS, SEAN ESTOS DE MADERA TRIPLAY O FIBRACEL.

16 UNI 3. PROCED CONSTRUCTIVOS DE INSTALACIONES 16 INSTALACIONES DE CARPINTERIA ANTEPECHO. SECCIÓN FIJA O CON PARTES MOVIBLES QUE FORMA PARTE DE UNA PUERTA O VENTANA Y QUE VA COLOCADA ARRIBA DE LAS HOJAS. CUARTO BOCEL: TIRA DE SECCIÓN EN CUARTO DE CÍRCULO, USADA COMO TAPAJUNTA DE RINCÓN, LAMBRIN: REVESTIMIENTO DE MADERA SOBRE LOS MUROS PARA DECORAR. ARRASTRE: EL ESPACIO ENTRE EL PISO O BATIENTE Y EL EXTREMO INFERIOR DE LAS HOJAS DE UNA PUERTA QUE SE DEJA PARA PERMITIR EL LIBRE ABATIMIENTO DE LAS HOJAS POR ENCIMA DEL PISO. CANCEL: ARMAZÓN O BASTIDOR ENTABLERADO O CON VIDRIERA PARA DIVIDIR ESPACIOS.

17 UNI 3. PROCED CONSTRUCTIVOS DE INSTALACIONES 17 INSTALACIONES DE CARPINTERIA VENTANAS TIPO MIAMI. – TABLETAS DE MADERA – CULEBRAS PARA FIJAR LAS TABLETAS – TRANQUILLAS DE MADERA – MARCO DE MADERA PUERTAS: – MARCO DE MEDIO CAJON – MARCO DE CAJON COMPLETO – CUARTO BOCEL – ANTEPECHO O FIJO DE MADERA Y CRISTAL MUEBLES DE MADERA – CAJONES, JALADERAS, REPISAS, CHAMBRANAS – PUERTAS CORREDIZAS, PUERTAS PLEGABLES, PUERTAS ABATIBLES

18 UNI 3. PROCED CONSTRUCTIVOS DE INSTALACIONES 18 INSTALACIONES DE CARPINTERIA LAS PUERTAS PUEDEN SER DE UNA O DE DOS HOJAS, SE USAN DIFERENTES GRUESOS DE MADERA; EL MARCO PUEDE SER DESDE 3/4". LOS ENSAMBLES. DEBERÁN SER PERFECTAMENTE AJUSTADOS Y SIN RELLENO DE JUNTAS CON MATERIAL PLÁSTICO O DE OTRA ÍNDOLE. LOS AJUSTES DE LAS HOJAS DEBEN SER UNIFORMES Y PRESENTANDO LAS JUNTAS DE IGUAL MEDIDA EN TODA SU LONGITUD. LAS HOJAS AL CERRARSE FORMARÁN ENTRE SÍ UN SOLO PLANO PERFECTAMENTE VERTICAL, ES DECIR, QUE NO PRESENTEN DESPLOMES LA CARA EXTERIOR DE LAS BISAGRAS QUEDARÁ PRECISAMENTE A RAS DE LA MADERA Y BIEN ALINEADA PARA EVITAR FRICCIONES INNECESARIAS QUE FORZARÍAN SU FUNCIONAMIENTO

19 UNI 3. PROCED CONSTRUCTIVOS DE INSTALACIONES 19 INSTALACIONES DE CARPINTERIA CADA HOJA CONTARÁ CON 3 O 4 BISAGRAS DE FIERRO PULIDO DE 7 ½ CM. CON 6 TORNILLOS DE 1". SE COLOCARÁN EN LOS VANOS PERFECTAMENTE PLOMADAS Y ATORNILLADAS CON 2 TORNILLOS DE 2 EN CADA UNO DE LOS CANES. LOS BATIENTES SERÁN CLAVADOS Y PEGADOS CON RESISTOL EN SU PARTE INTERIOR CON CORTES DE 45º EN LAS ESQUINAS. LAS CHAMBRANAS SE CLAVARÁN CON CLAVO DE 1" Y SE PEGARÁN CON RESISTOL POR AMBOS LADOS, CON CORTES EN LAS ESQUINAS.

20 UNI 3. PROCED CONSTRUCTIVOS DE INSTALACIONES 20 INSTALACIONES DE CARPINTERIA LAS PUERTAS DE MADERA POR SUS DIFERENTES UTILIZACIONES PUEDEN SER: SUJETAS POR UNO DE SUS LADOS SUJETAS ARRIBA Y ABAJO CORREDIZAS GIRATORAS PLEGADIZAS

21 UNI 3. PROCED CONSTRUCTIVOS DE INSTALACIONES 21 INSTALACIONES DE HERRERIA VIENEN EN DIVERSAS MEDIDAS ESTAN HECHAS DE PERFILES ESTRUCTURALES COMO: PTR PLATINA SOLERA VARILLA REDONDA LISA VARILLA CUADRADA LISA LAS PUERTAS SE PUEDEN HACER DE LAMINA NEGRA O LAMINA DONCA GALVANIZADA

22 UNI 3. PROCED CONSTRUCTIVOS DE INSTALACIONES 22 INSTALACIONES DE HERRERIA LOS TRABAJOS DE HERRERIA MAS COMUNES EN LAS OBRAS DE EDIFICACION SON: MARCOS Y CONTRAMARCOS PARA REGISTROS ELECTRICOS Y SANITARIOS TAPAS DE LAMINA PARA CASETAS DE BOMBAS Y CISTERNAS EN LAMINA NEGRA, GALVANIZADA Y ANTIDERRAPANTE. REJILLAS PARA ZANJAS DE AGUAS PLUVIALES BASES PARA POSTES DE ALUMBRADO POSTES METALICOS PARA ALUMBRADO, PARA ASTABANDERAS ESTRUCTURAS METALICAS PARA TABLEROS DE BASQUETBOL Y FUTBOL

23 UNI 3. PROCED CONSTRUCTIVOS DE INSTALACIONES 23 INSTALACIONES DE HERRERIA TECHUMBRES METALICAS PARA DIVERSAS APLICACIONES: TALLERES BODEGAS ALMACENES LABORATORIOS, ETC. OBRAS VARIAS

24 UNI 3. PROCED CONSTRUCTIVOS DE INSTALACIONES 24 APLICACION DE PINTURA VINILICA, CAL Y ESMALTE PINTURA VINILICA – VIENE EN DIVERSAS CALIDADES Y MARCAS – EL PRECIO ESTA EN FUNCION DEL RENDIMIENTO DE LOS M2 CUBIERTOS POR LITRO DE PINTURA – SU APLICACION DEBE HACERSE SOBRE SUPERFICIES LIBRES DE POLVO Y GRASAS – NORMALMENTE EL TRABAJO DE PINTURA INCLUYE LA PREPARACION DE LA SUPERFICIE QUE CONSISTE EN DESPRENDER LA PINTURA ANTIGUA, RESANAR Y VOLVER A PINTAR. – EN CASO DE MUROS NUEVOS O ANTIGUOS DEBE APLICARSE SELLADOR VINILICO 5X1 O 4X1 PINTURA DE CAL – SE PREPARA CON COLOR MINERAL, CAL, AGUA, RESISTOL BLANCO, ACEITE PARA QUE CORRA EL ISOPO Y SAL PARA MEJOR FIJACION

25 UNI 3. PROCED CONSTRUCTIVOS DE INSTALACIONES 25 APLICACION DE PINTURA VINILICA, CAL Y ESMALTE PINTURA DE CAL – RECIBE TAMBIEN EL NOMBRE DE CALESTINA – SI LA CALESTINA SE PREPARA SIN TODOS LOS INGREDIENTES LA PINTURA NO SE FIJARA ADECUADAMENTE EN LOS MUROS Y SE DESPRENDERA FACILMENTE. – SI LLEVA TODOS LOS INGREDIENTES SU PRECIO SE ACERCA A LOS PRECIOS DE LA PINTURA VINILICA – SU APLICACION ES COMUN EN TRONCOS DE ARBOLES Y GUARNICIONES PINTURA DE ESMALTE – SU APLICACION PUEDE SER EN ESTRUCTURAS METALICAS Y EN MUROS

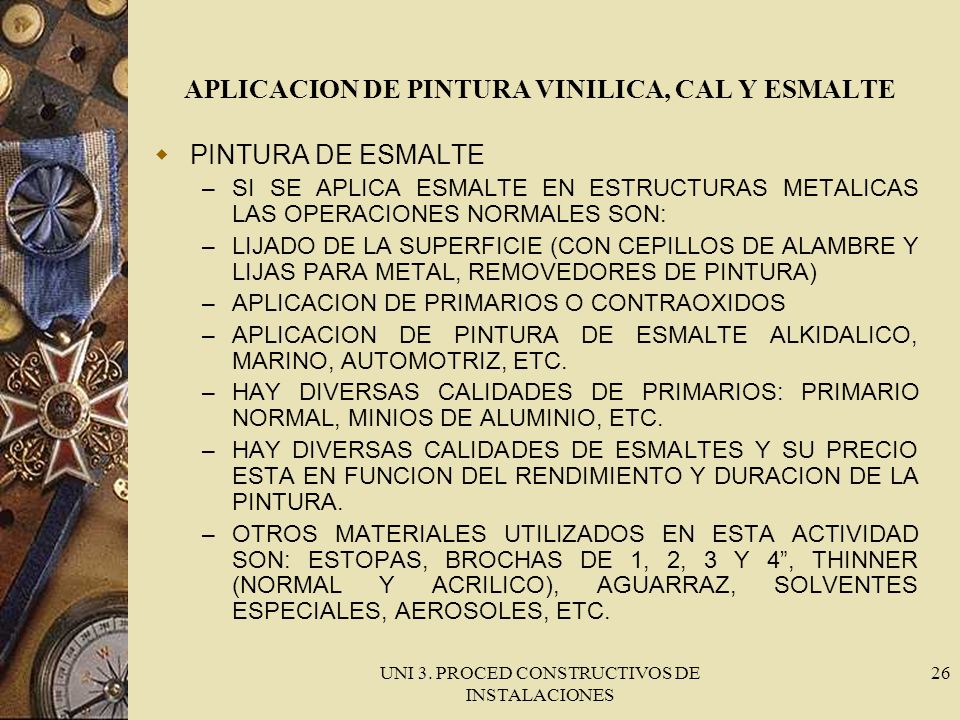

26 UNI 3. PROCED CONSTRUCTIVOS DE INSTALACIONES 26 APLICACION DE PINTURA VINILICA, CAL Y ESMALTE PINTURA DE ESMALTE – SI SE APLICA ESMALTE EN ESTRUCTURAS METALICAS LAS OPERACIONES NORMALES SON: – LIJADO DE LA SUPERFICIE (CON CEPILLOS DE ALAMBRE Y LIJAS PARA METAL, REMOVEDORES DE PINTURA) – APLICACION DE PRIMARIOS O CONTRAOXIDOS – APLICACION DE PINTURA DE ESMALTE ALKIDALICO, MARINO, AUTOMOTRIZ, ETC. – HAY DIVERSAS CALIDADES DE PRIMARIOS: PRIMARIO NORMAL, MINIOS DE ALUMINIO, ETC. – HAY DIVERSAS CALIDADES DE ESMALTES Y SU PRECIO ESTA EN FUNCION DEL RENDIMIENTO Y DURACION DE LA PINTURA. – OTROS MATERIALES UTILIZADOS EN ESTA ACTIVIDAD SON: ESTOPAS, BROCHAS DE 1, 2, 3 Y 4, THINNER (NORMAL Y ACRILICO), AGUARRAZ, SOLVENTES ESPECIALES, AEROSOLES, ETC.

27 UNI 3. PROCED CONSTRUCTIVOS DE INSTALACIONES 27 APLICACION DE PINTURA VINILICA, CAL Y ESMALTE BARNICES – SON EMPLEADOS EN PUERTAS Y VENTANAS DE MADERA, MUEBLES DE MADERA. – BARNIZ MARINO. SU USO ES RECOMENDABLE EN AMBIENTES AGRESIVOS. SU PRECIO ES POR LO GENERAL ALTO – BARNIZ TRANSPARENTE. DEJAN VER LAS VETAS DE LA MADERA Y LUCEN A ESTA EN FORMA MAS NATURAL. – BARNICES: TIENEN GRAN DIVERSIDAD DE COLORES Y TONOS – HAY QUE TENER CUIDADO EN SEGUIR LAS INSTRUCCIONES DEL FABRICANTE PARA TENER OPTIMOS RESULTADOS
