Tema IV Fallas Objetivos

Presentación del tema: "Tema IV Fallas Objetivos"— Transcripción de la presentación:

1 Tema IV Fallas Objetivos

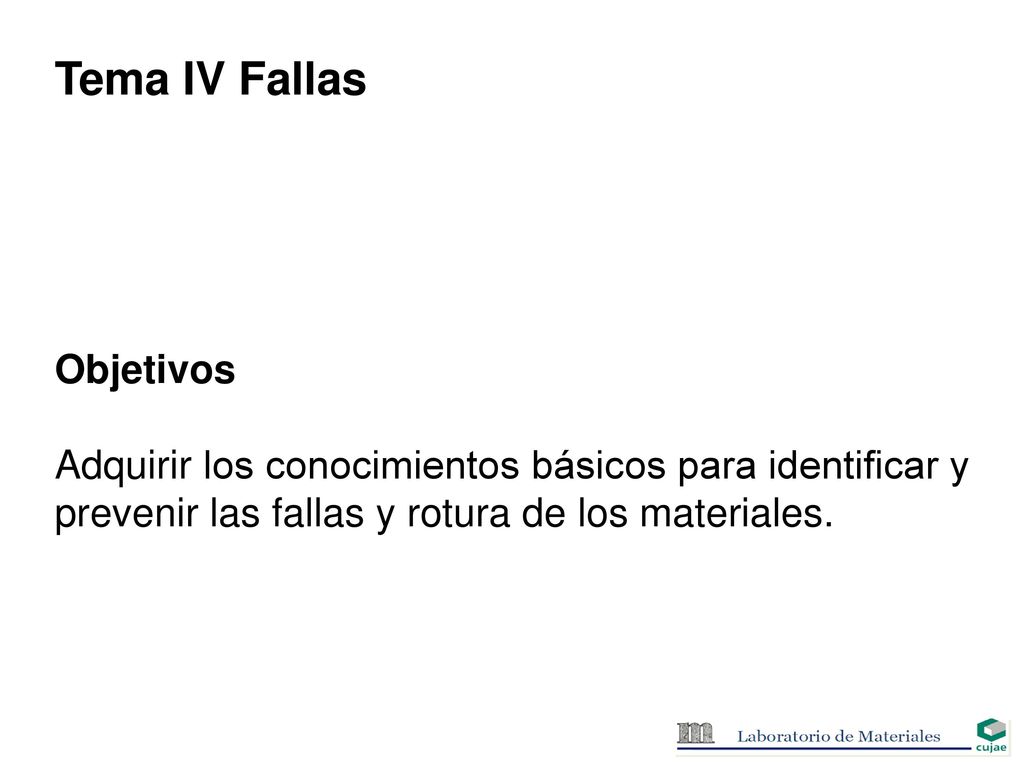

Adquirir los conocimientos básicos para identificar y prevenir las fallas y rotura de los materiales.

2 Sumario Bibliografía Básica : Callister, pp 154-184 Tema IV

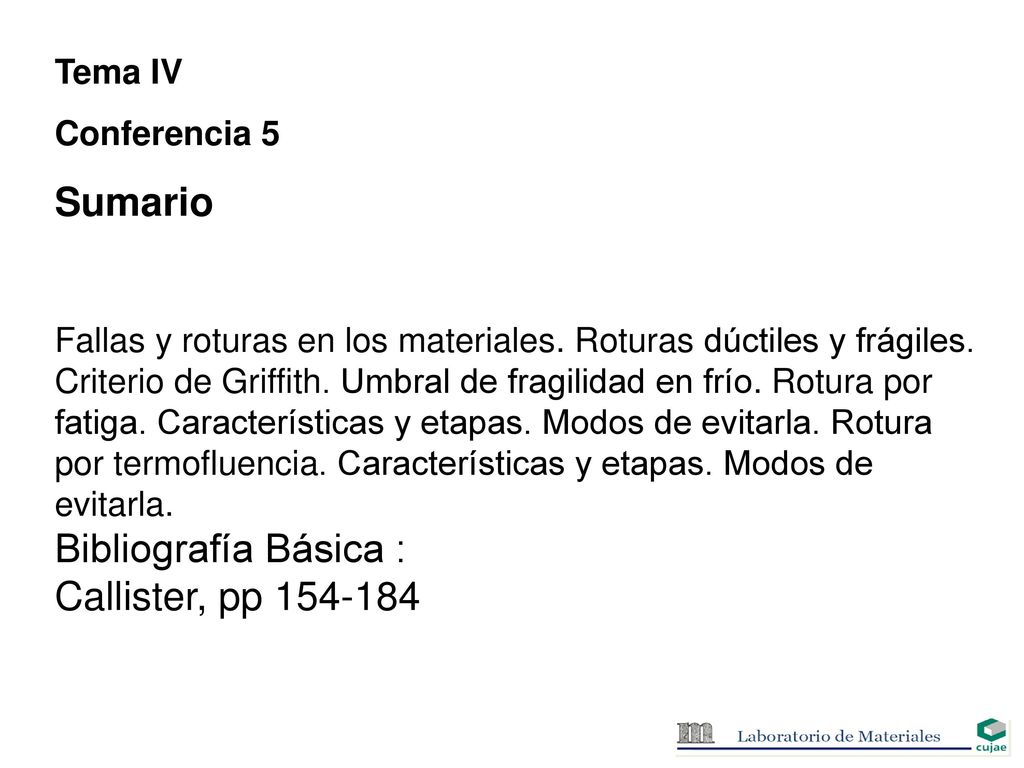

Conferencia 5 Sumario Fallas y roturas en los materiales. Roturas dúctiles y frágiles. Criterio de Griffith. Umbral de fragilidad en frío. Rotura por fatiga. Características y etapas. Modos de evitarla. Rotura por termofluencia. Características y etapas. Modos de evitarla. Bibliografía Básica : Callister, pp

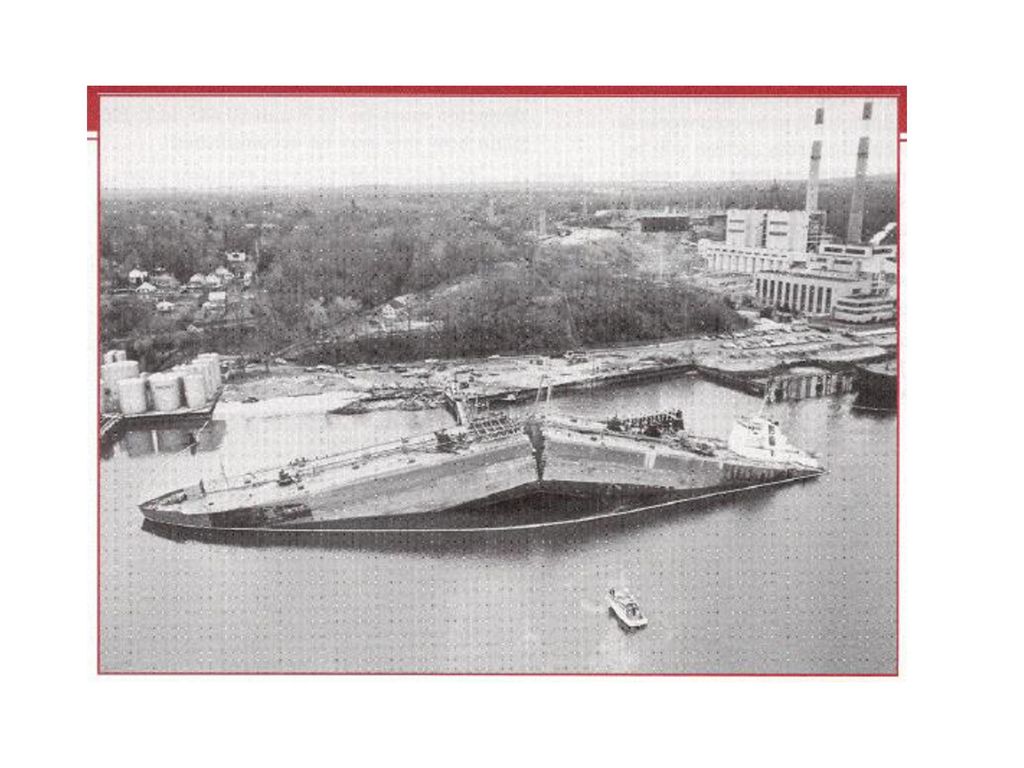

3

4 Falla Es el término utilizado para significar que un producto:( pieza, componente, estructura) Se ha tornado completamente inoperable Es operable pero no satisface correctamente su función Se ha deteriorado seriamente y no es confiable para su uso continuado Es la separación de un cuerpo en dos o más partes en respuesta a una carga aplicada.

5 Errores de diseño ( subdimensionado, cargas no contempladas)

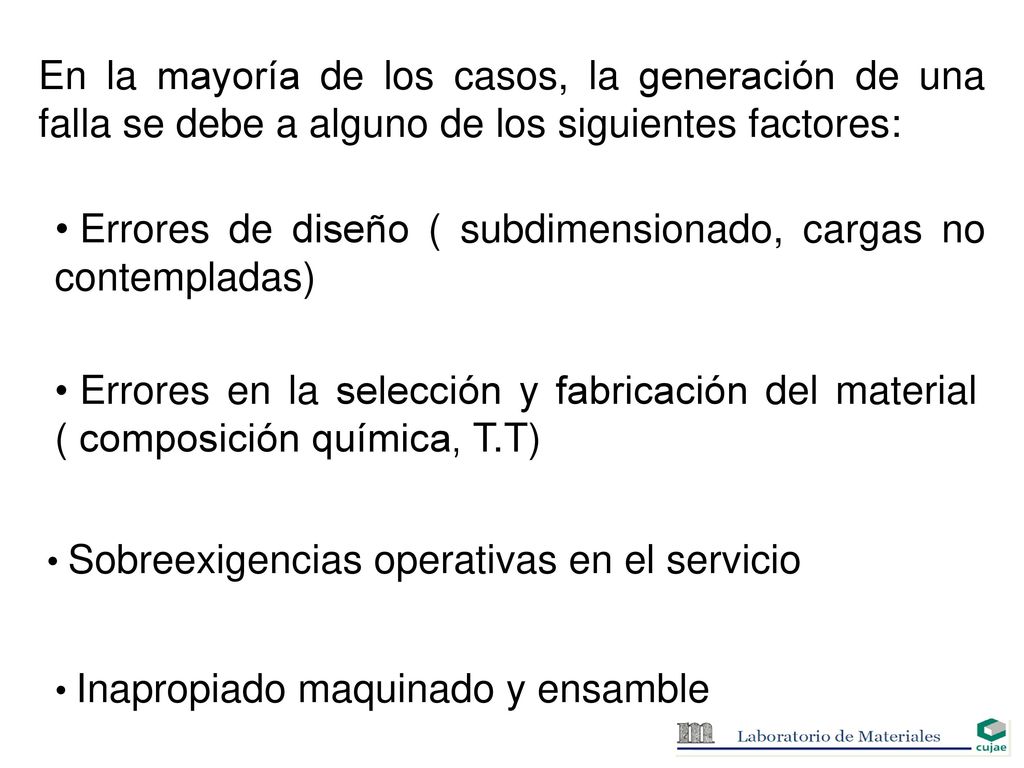

En la mayoría de los casos, la generación de una falla se debe a alguno de los siguientes factores: Errores de diseño ( subdimensionado, cargas no contempladas) Errores en la selección y fabricación del material ( composición química, T.T) Sobreexigencias operativas en el servicio Inapropiado maquinado y ensamble

6 Propagación de la grieta

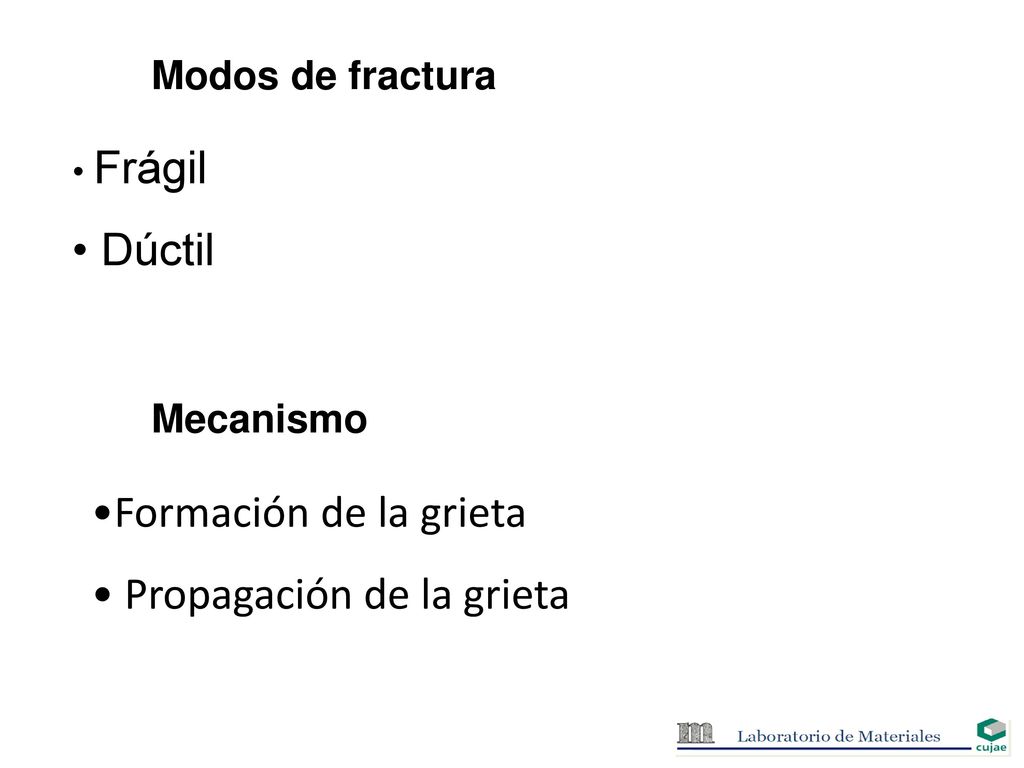

Modos de fractura Frágil Dúctil Mecanismo Formación de la grieta Propagación de la grieta

7 Fractura dúctil Fractura frágil

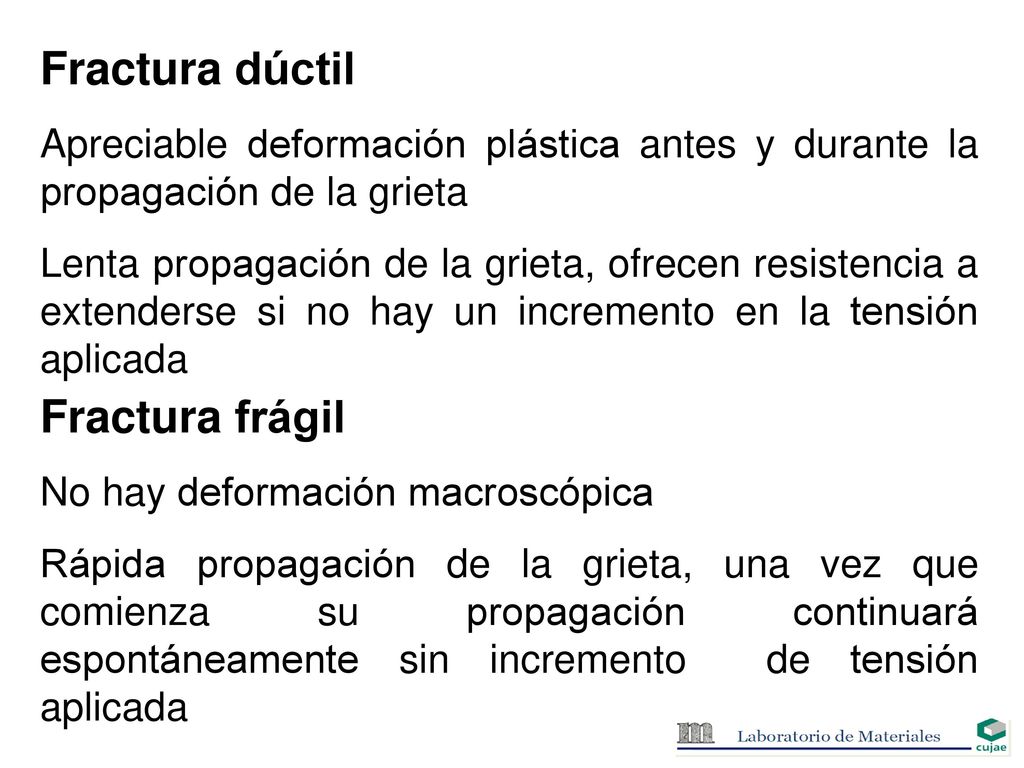

Apreciable deformación plástica antes y durante la propagación de la grieta Lenta propagación de la grieta, ofrecen resistencia a extenderse si no hay un incremento en la tensión aplicada Fractura frágil No hay deformación macroscópica Rápida propagación de la grieta, una vez que comienza su propagación continuará espontáneamente sin incremento de tensión aplicada

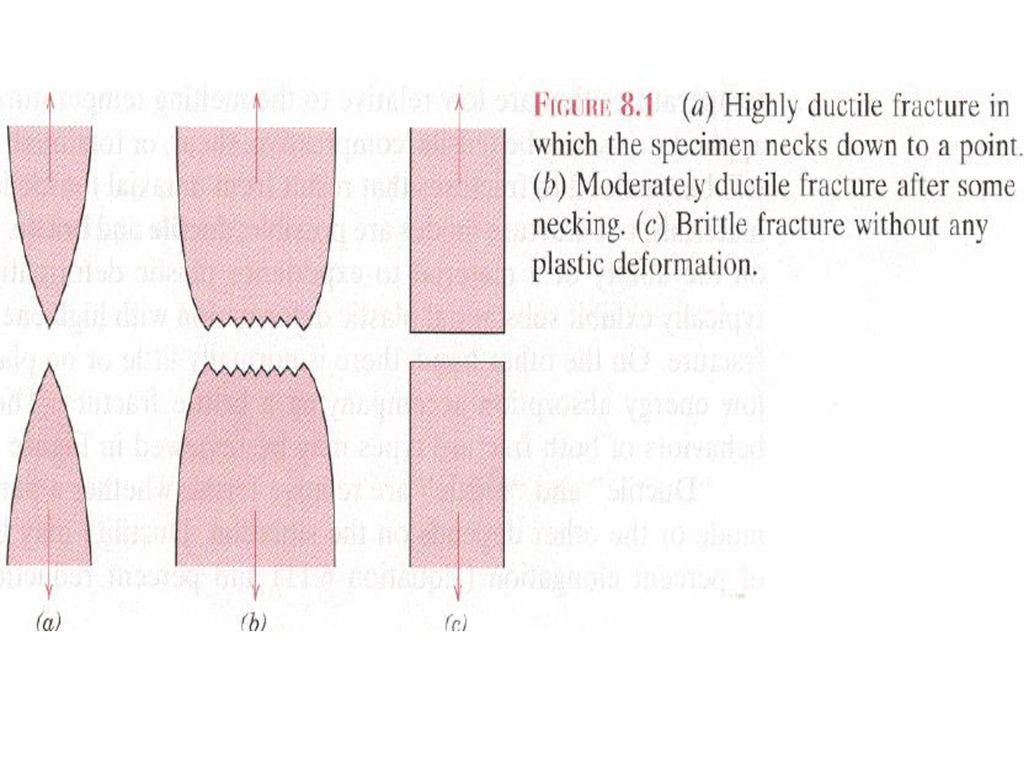

8

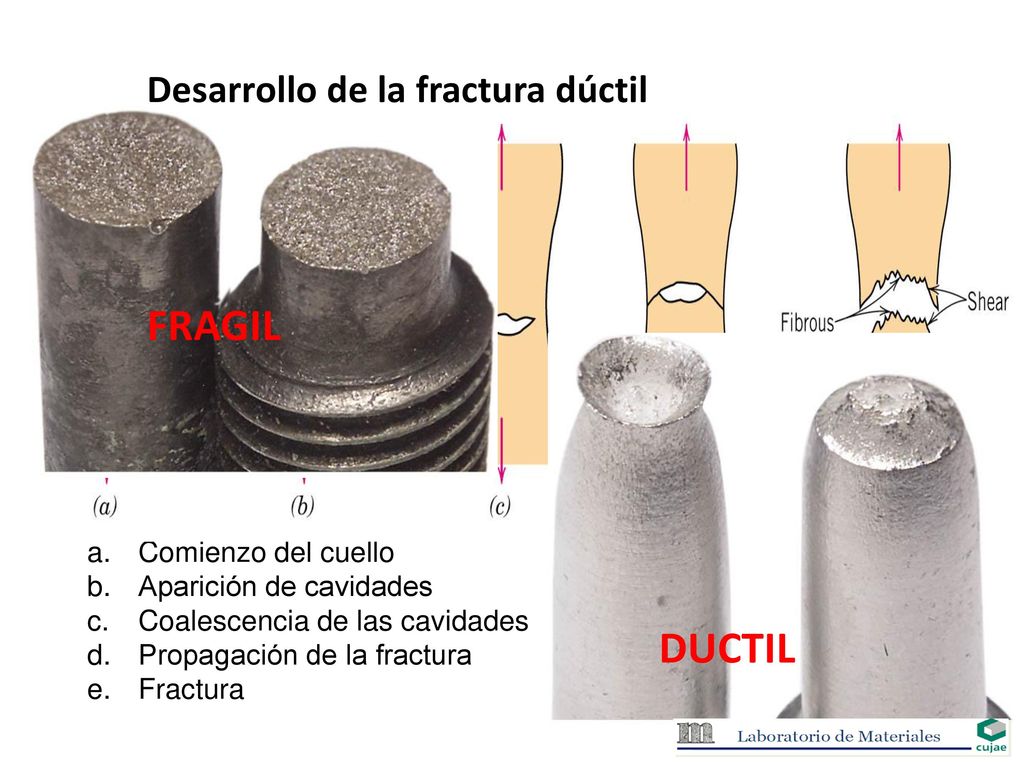

9 FRAGIL DUCTIL Desarrollo de la fractura dúctil Comienzo del cuello
Aparición de cavidades Coalescencia de las cavidades Propagación de la fractura Fractura DUCTIL

10 Fractura dúctil. Tracción y cortante

11 Materiales no tan duros o de grano grueso

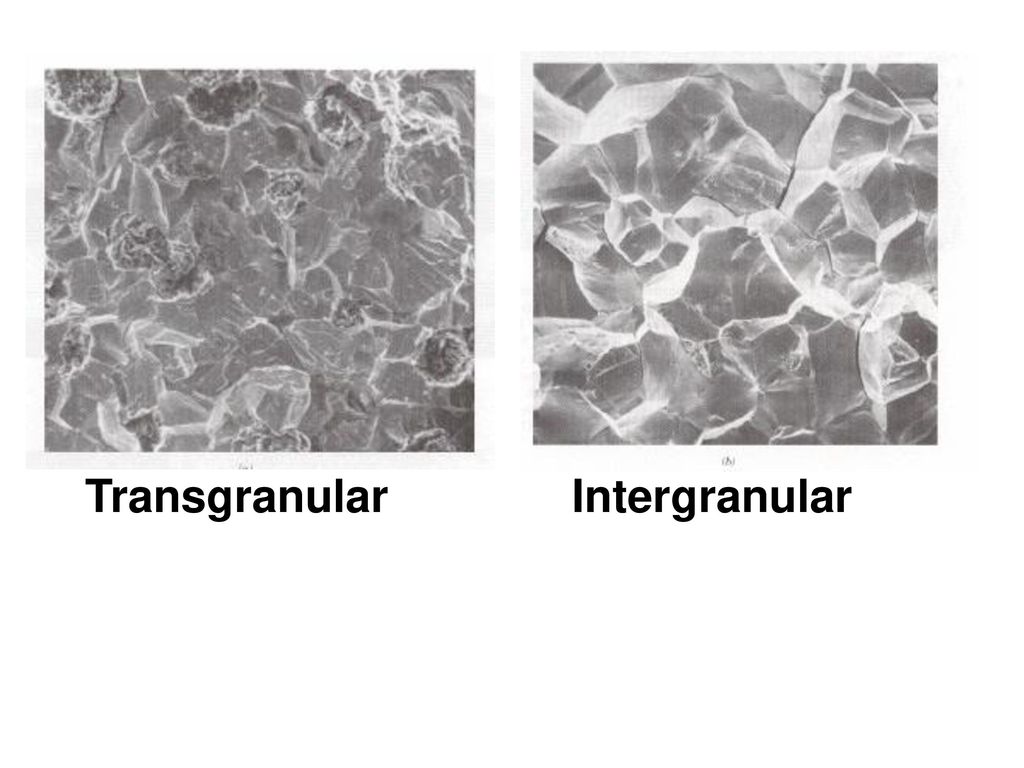

12 Transgranular Intergranular

13 Fundamentos de la mecánica de fractura

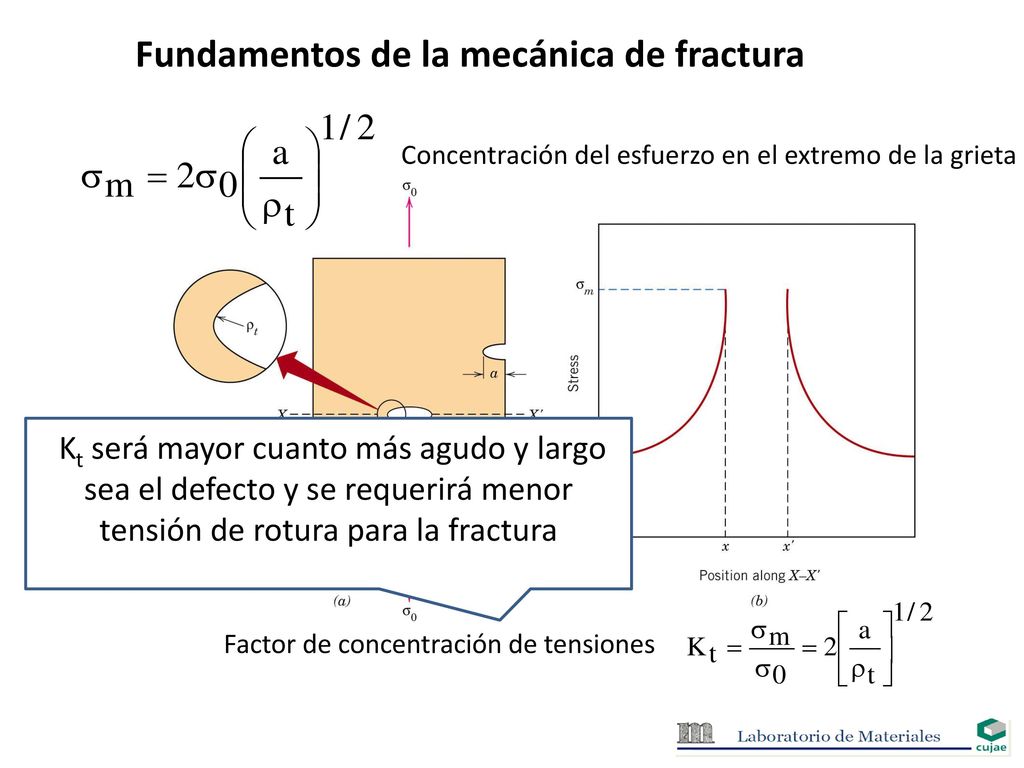

Concentración del esfuerzo en el extremo de la grieta Kt será mayor cuanto más agudo y largo sea el defecto y se requerirá menor tensión de rotura para la fractura Factor de concentración de tensiones

14 Teoría de Griffith g Energía superficial de la grieta

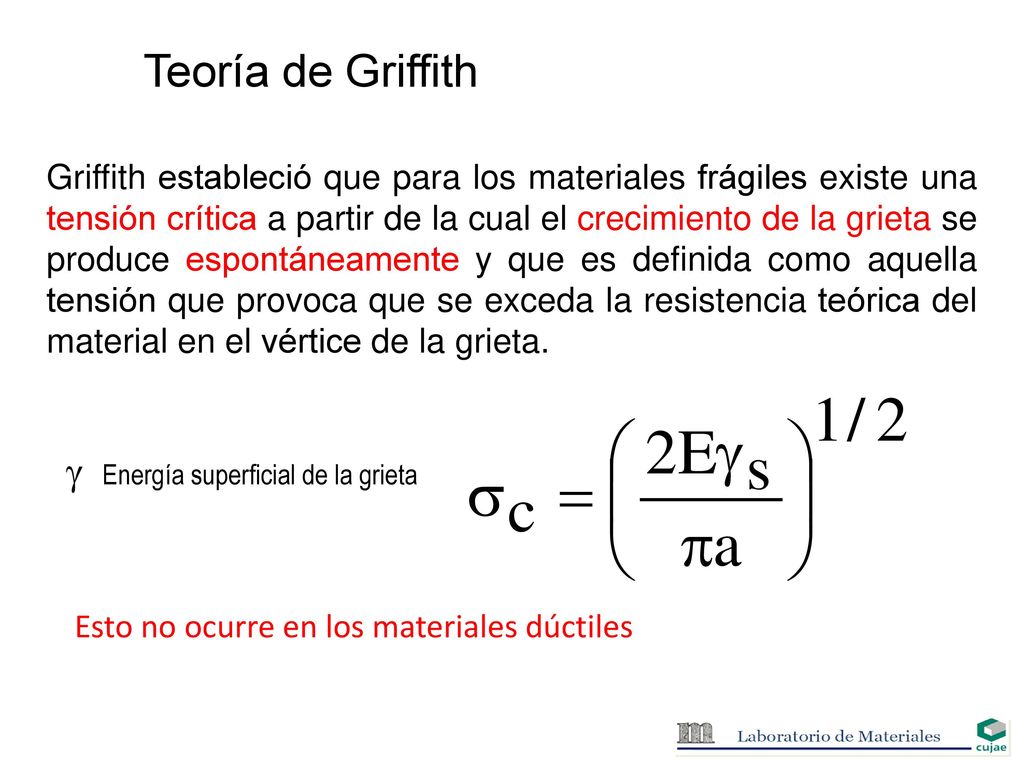

Griffith estableció que para los materiales frágiles existe una tensión crítica a partir de la cual el crecimiento de la grieta se produce espontáneamente y que es definida como aquella tensión que provoca que se exceda la resistencia teórica del material en el vértice de la grieta. g Energía superficial de la grieta Esto no ocurre en los materiales dúctiles

15 Fundamentos de la mecánica de fractura

16 Fundamentos de la mecánica de fractura

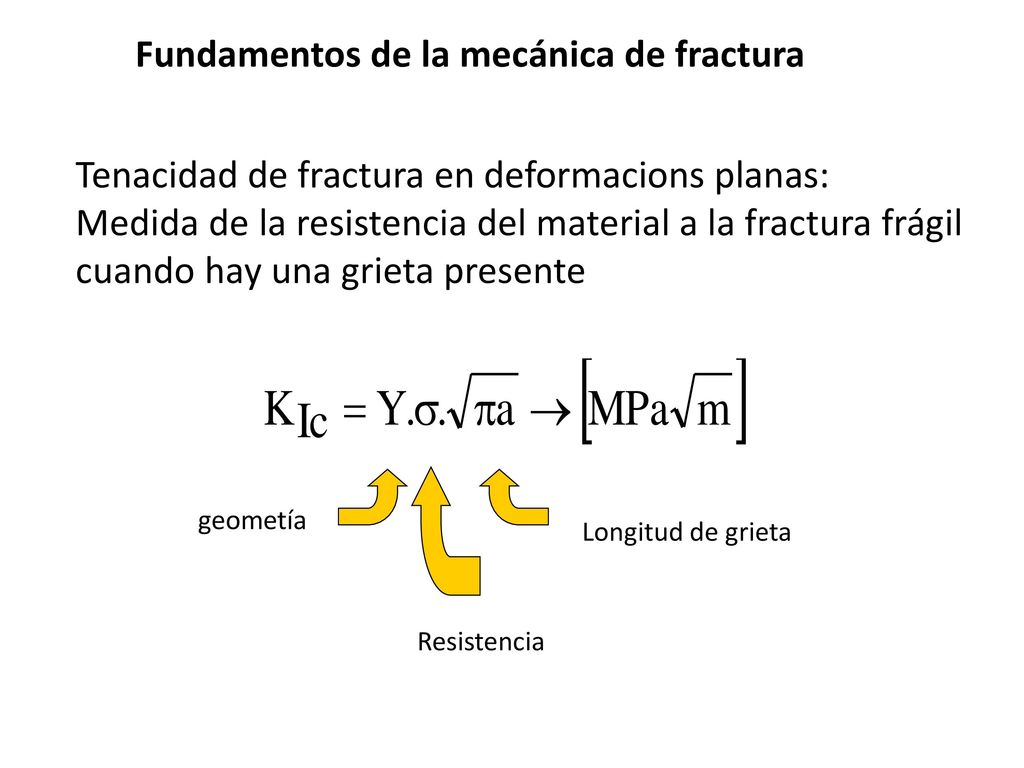

Tenacidad de fractura en deformacions planas: Medida de la resistencia del material a la fractura frágil cuando hay una grieta presente geometía Longitud de grieta Resistencia

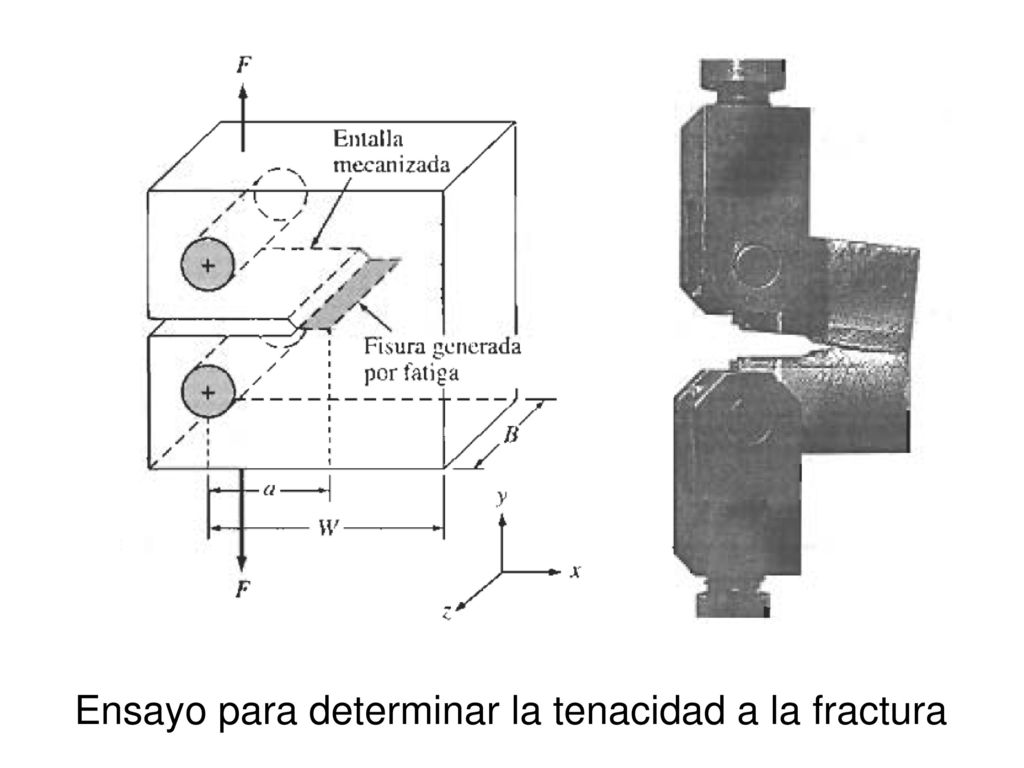

17 Ensayo para determinar la tenacidad a la fractura

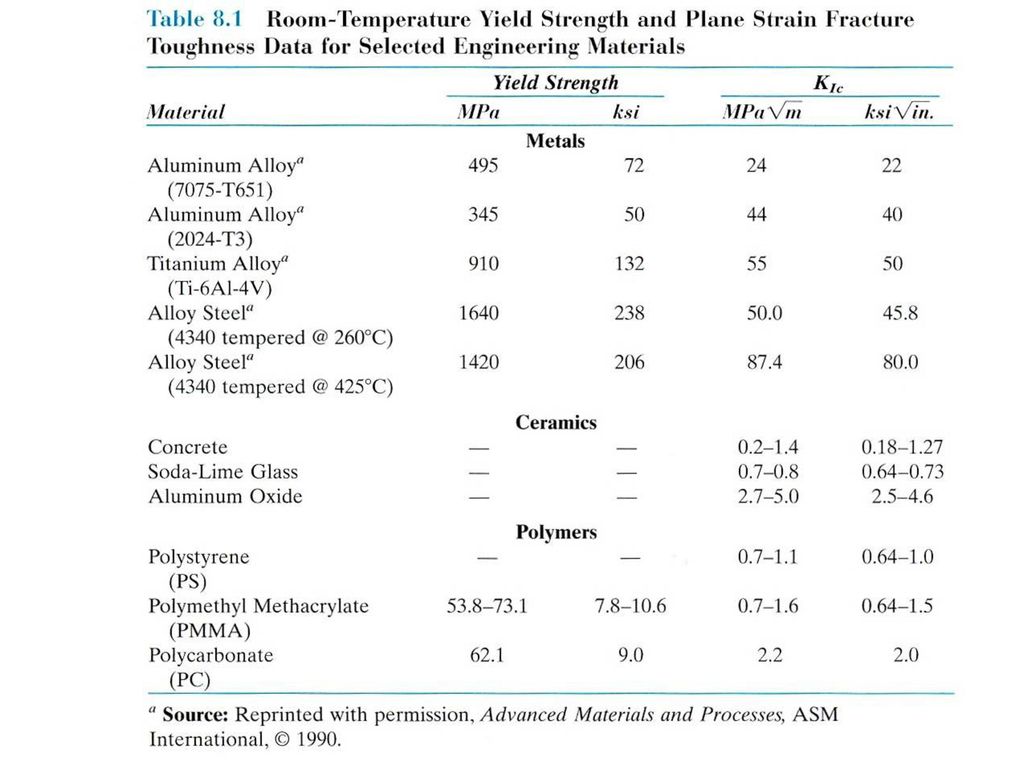

18

19 Aplicaciones de la mecánica de fractura

20 Ensayo de impacto

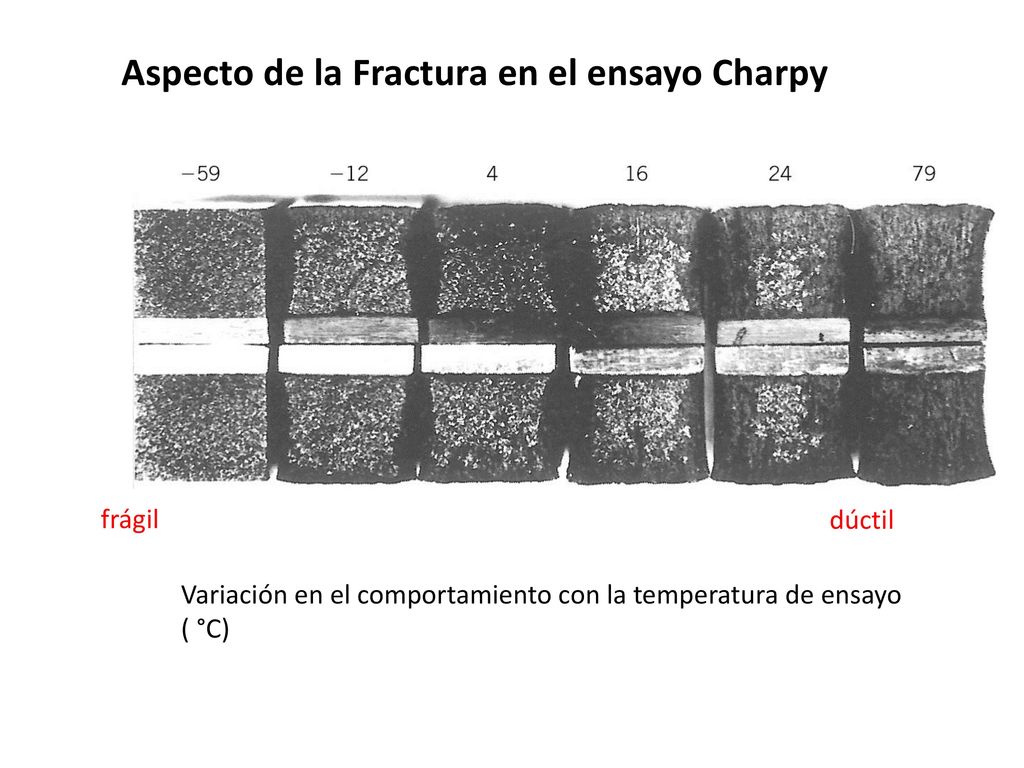

21 Aspecto de la Fractura en el ensayo Charpy
frágil dúctil Variación en el comportamiento con la temperatura de ensayo ( °C)

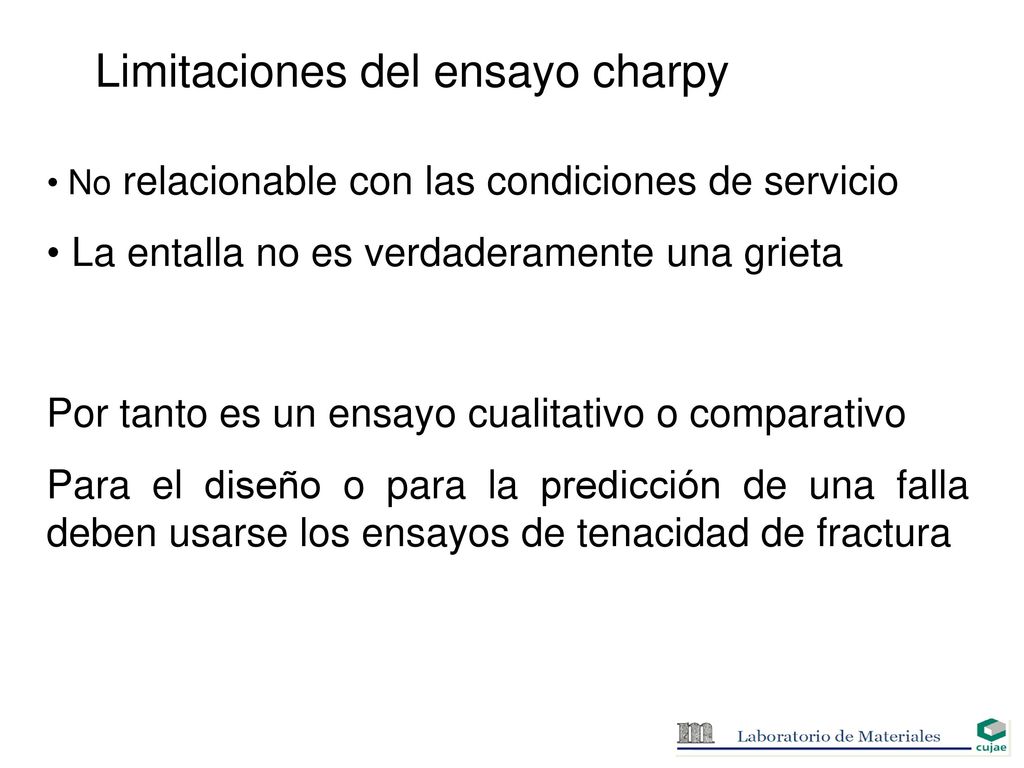

22 Limitaciones del ensayo charpy
No relacionable con las condiciones de servicio La entalla no es verdaderamente una grieta Por tanto es un ensayo cualitativo o comparativo Para el diseño o para la predicción de una falla deben usarse los ensayos de tenacidad de fractura

23 Umbral de Fragilidad en frío
UFF: Intervalo de T en el que la rotura pasa de frágil a dúctil T explotacion >Ts Zona frágil Zona de transición Zona dúctil

24 Factores influyentes en la posición del umbral de fragilidad en frío

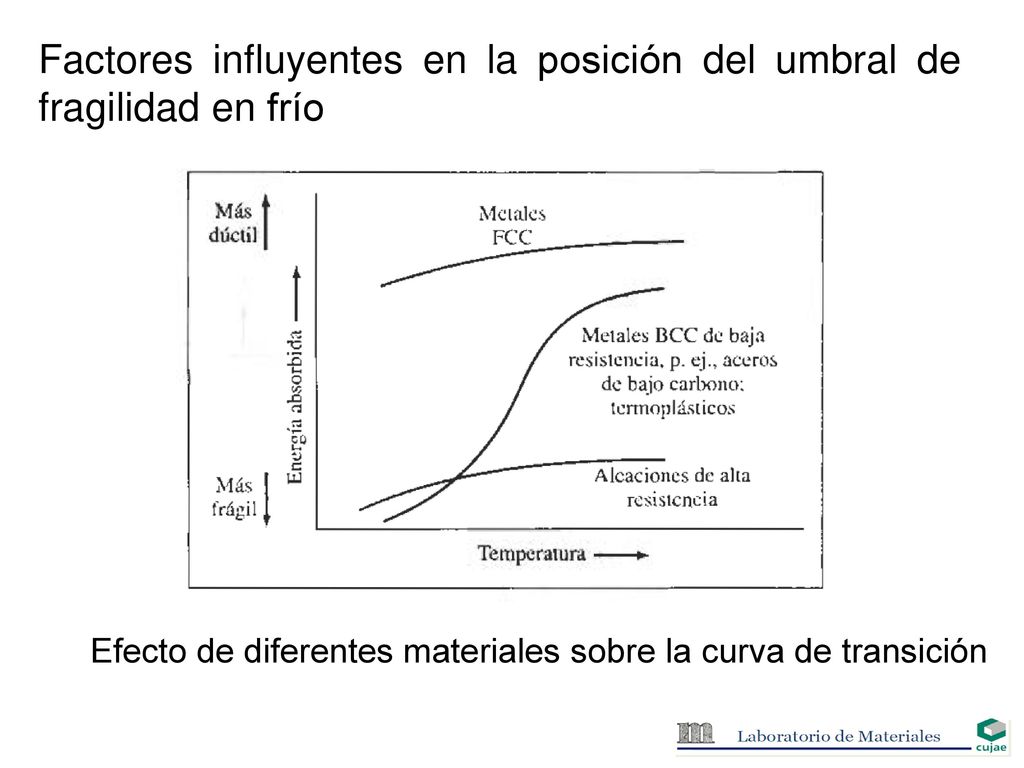

Efecto de diferentes materiales sobre la curva de transición

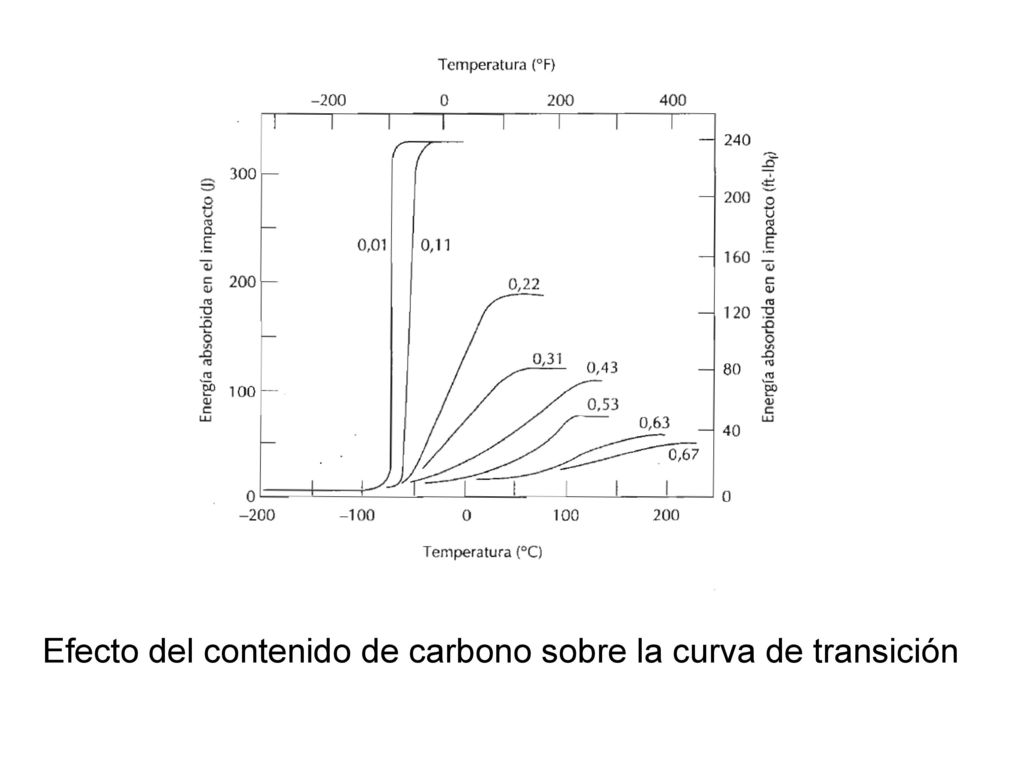

25 Efecto del contenido de carbono sobre la curva de transición

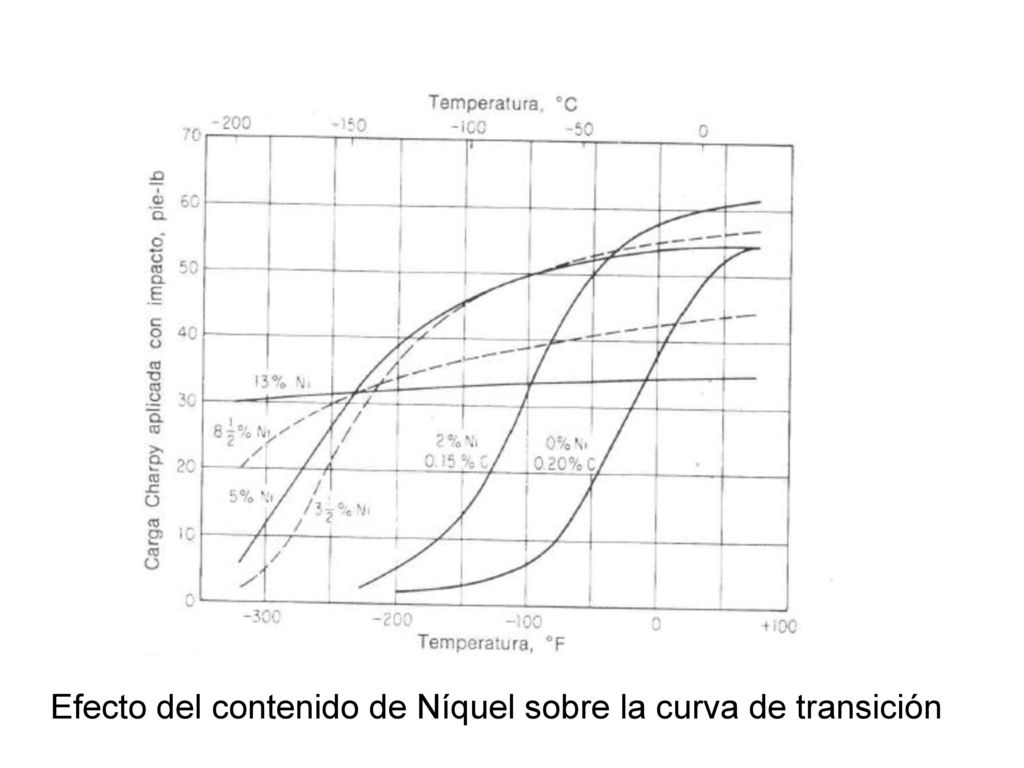

26 Efecto del contenido de Níquel sobre la curva de transición

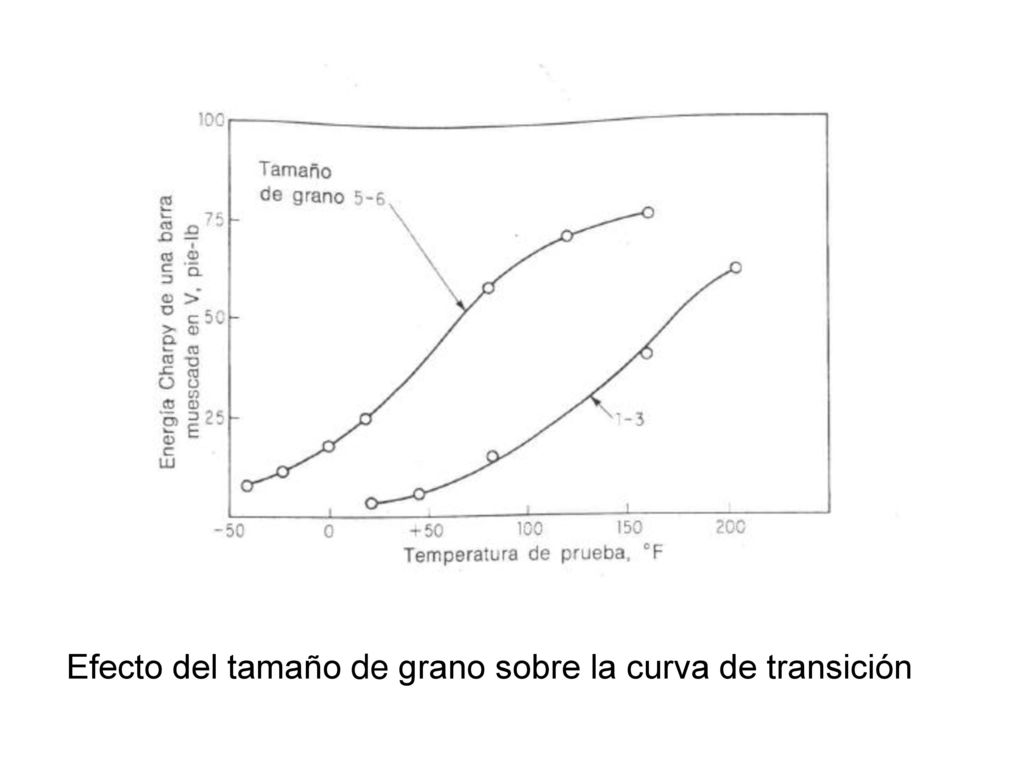

27 Efecto del tamaño de grano sobre la curva de transición

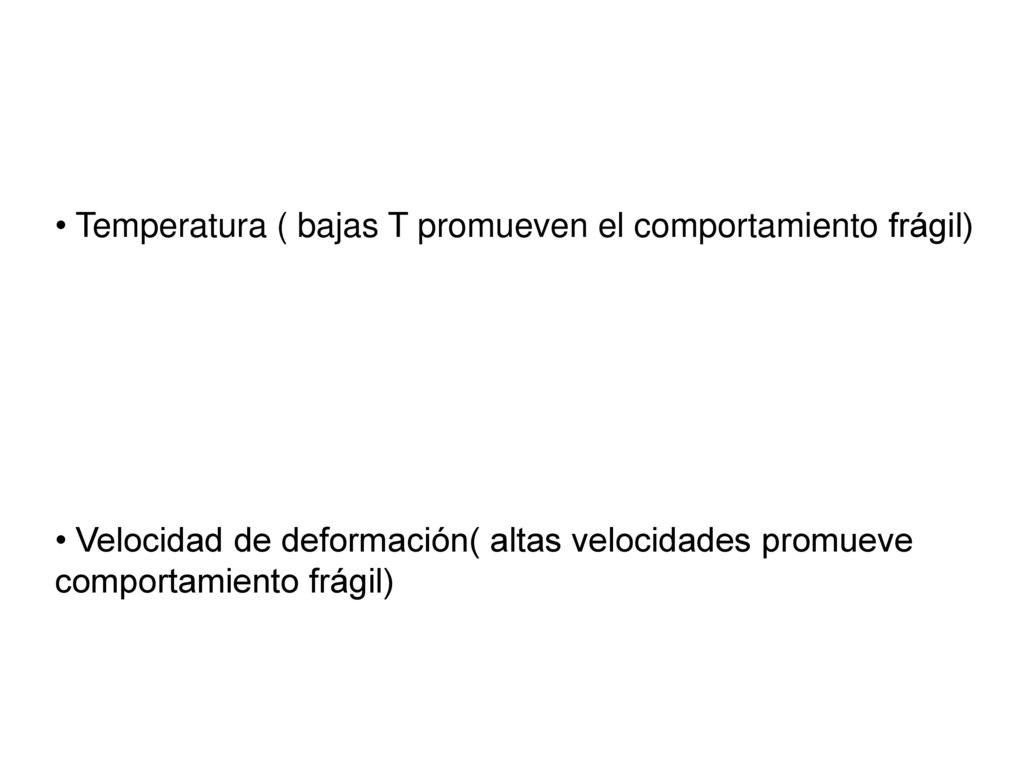

28 Temperatura ( bajas T promueven el comportamiento frágil)
Velocidad de deformación( altas velocidades promueve comportamiento frágil)

29 Comet

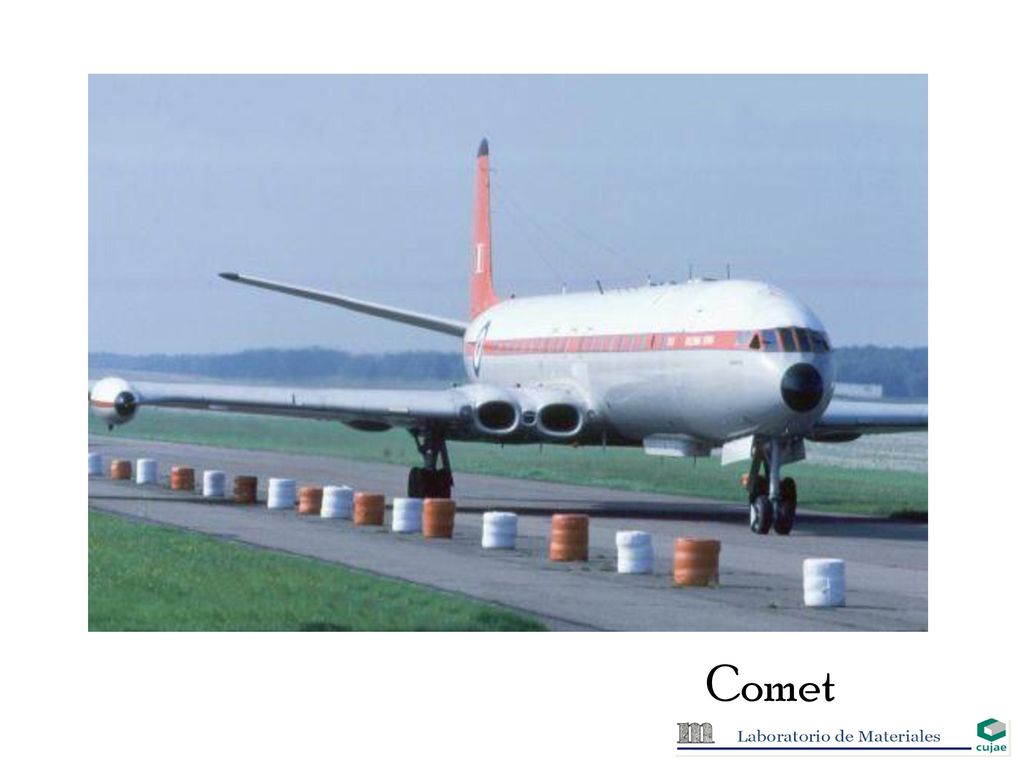

30 1949 1953 1954 El Comet DH106 hace su primer vuelo
Es el primer avión comercial de reacción y presenta por primera vez cabina presurizada. 1949 2 de Mayo. Calcuta. Un Comet estalla poco después de despegar. La investigación muestra error humano. 1953 10 de Enero y 8 de Abril. Dos accidentes semejantes ocurren en rutas mediterráneas. Se prohíbe volar a los Comets. 1954

31 Se somete a un Comet a cambios de presión en un tanque

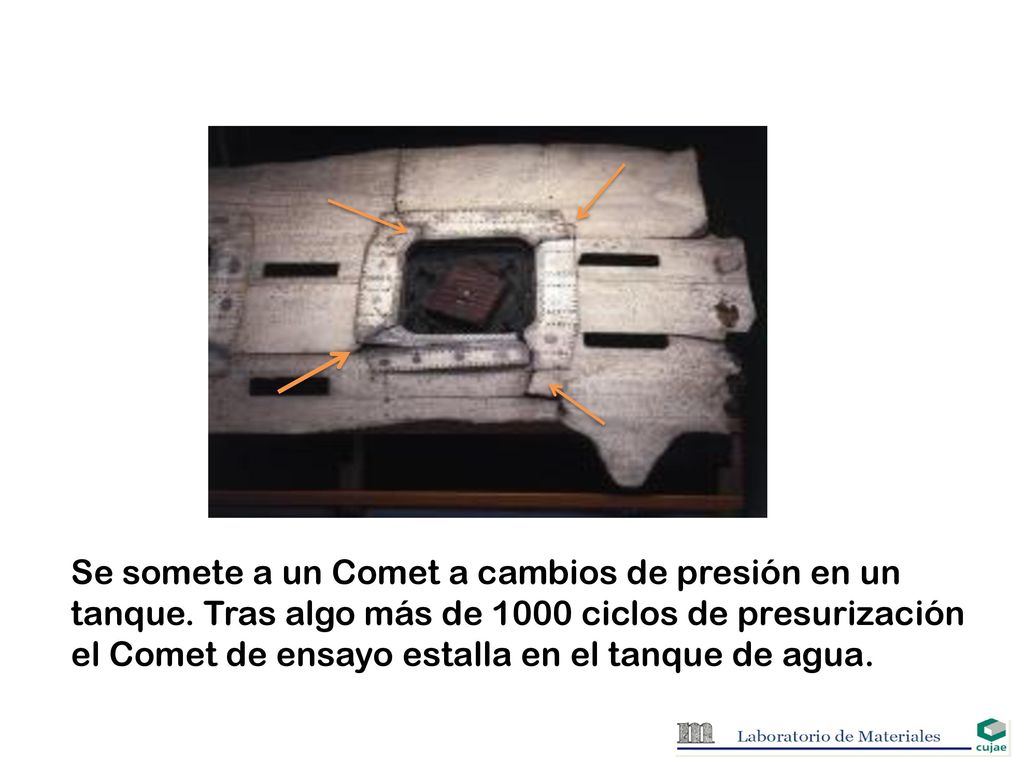

Se somete a un Comet a cambios de presión en un tanque. Tras algo más de 1000 ciclos de presurización el Comet de ensayo estalla en el tanque de agua.

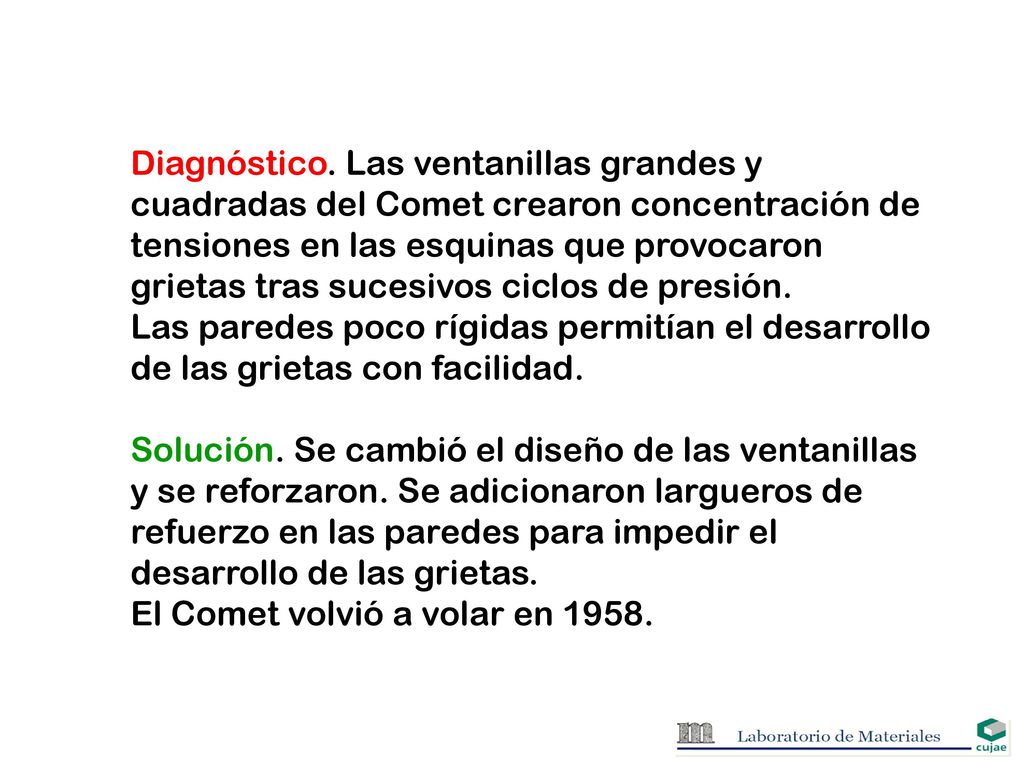

32 Diagnóstico. Las ventanillas grandes y cuadradas del Comet crearon concentración de tensiones en las esquinas que provocaron grietas tras sucesivos ciclos de presión. Las paredes poco rígidas permitían el desarrollo de las grietas con facilidad. Solución. Se cambió el diseño de las ventanillas y se reforzaron. Se adicionaron largueros de refuerzo en las paredes para impedir el desarrollo de las grietas. El Comet volvió a volar en 1958.

33 Fatiga

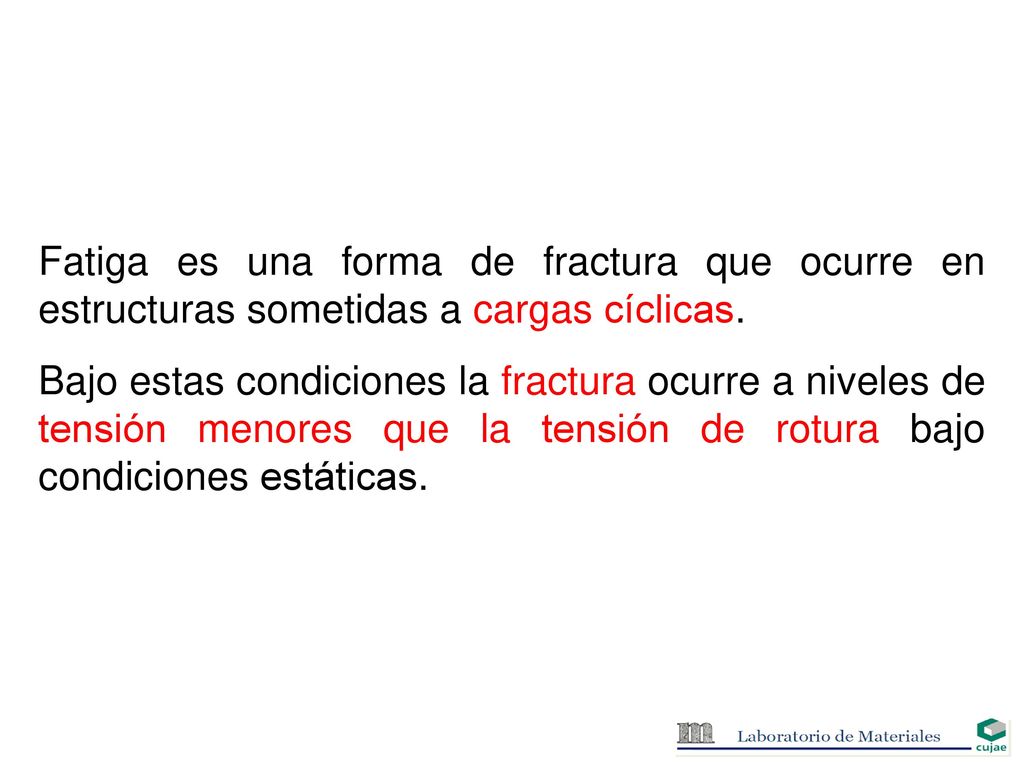

34 Fatiga es una forma de fractura que ocurre en estructuras sometidas a cargas cíclicas.
Bajo estas condiciones la fractura ocurre a niveles de tensión menores que la tensión de rotura bajo condiciones estáticas.

35 ENSAYO DE FATIGA Ensayo de fatiga rotacional Tipo de probeta

36 Gráfico Esfuerzo-Número de Ciclos ( S-N )
Tipo I: Presentan un límite de fatiga (35 – 60 % del límite de rotura estática). Aceros, Titanio Tipo II: Hay una variación contínua del valor de esfuerzo a fatiga. Característico de aleaciones de Al-, Cu- y Mg

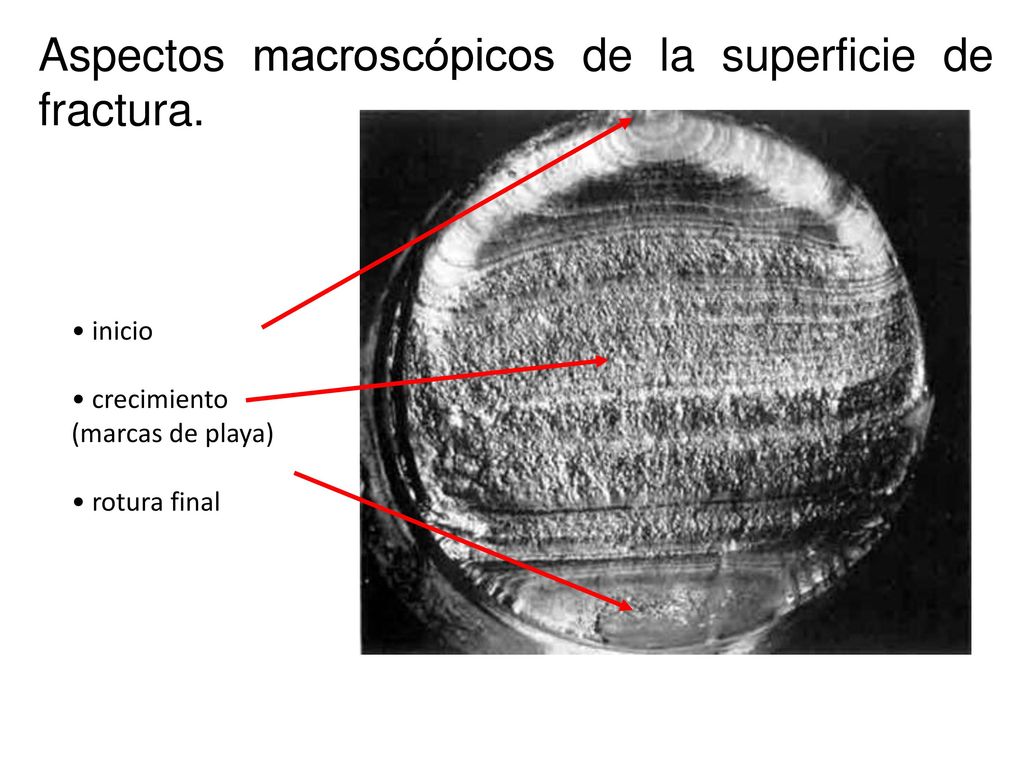

37 Aspectos macroscópicos de la superficie de fractura.
inicio crecimiento (marcas de playa) rotura final

38 Tensiones medias Diseño geométrico Medio ambiente

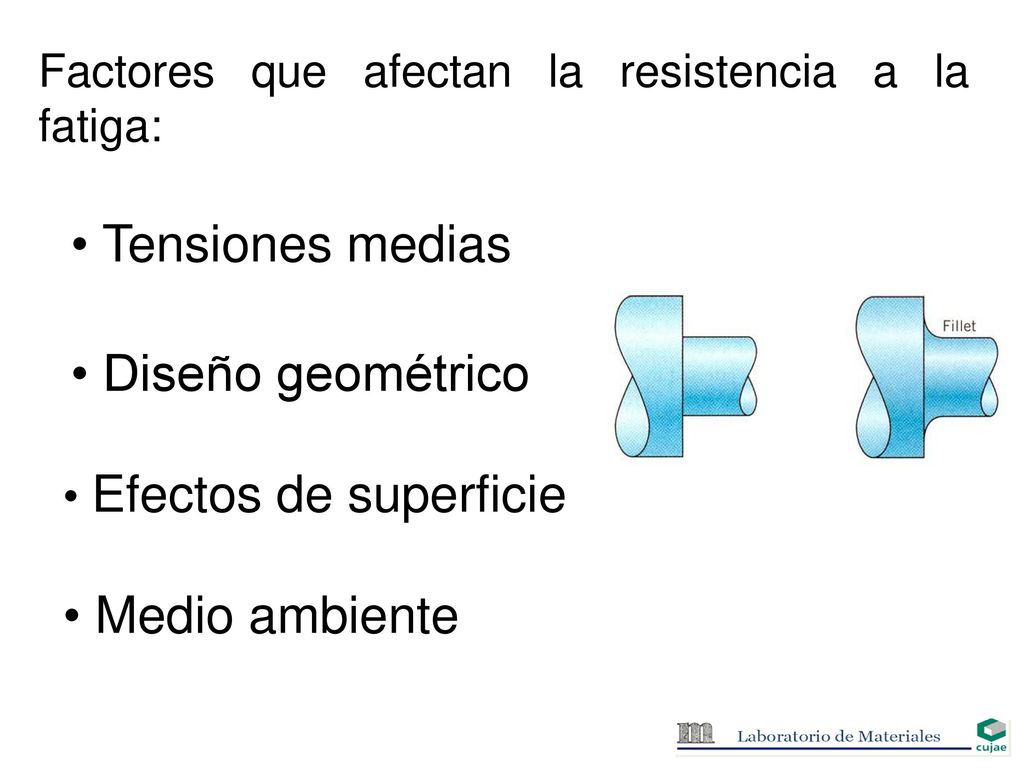

Factores que afectan la resistencia a la fatiga: Tensiones medias Diseño geométrico Efectos de superficie Medio ambiente

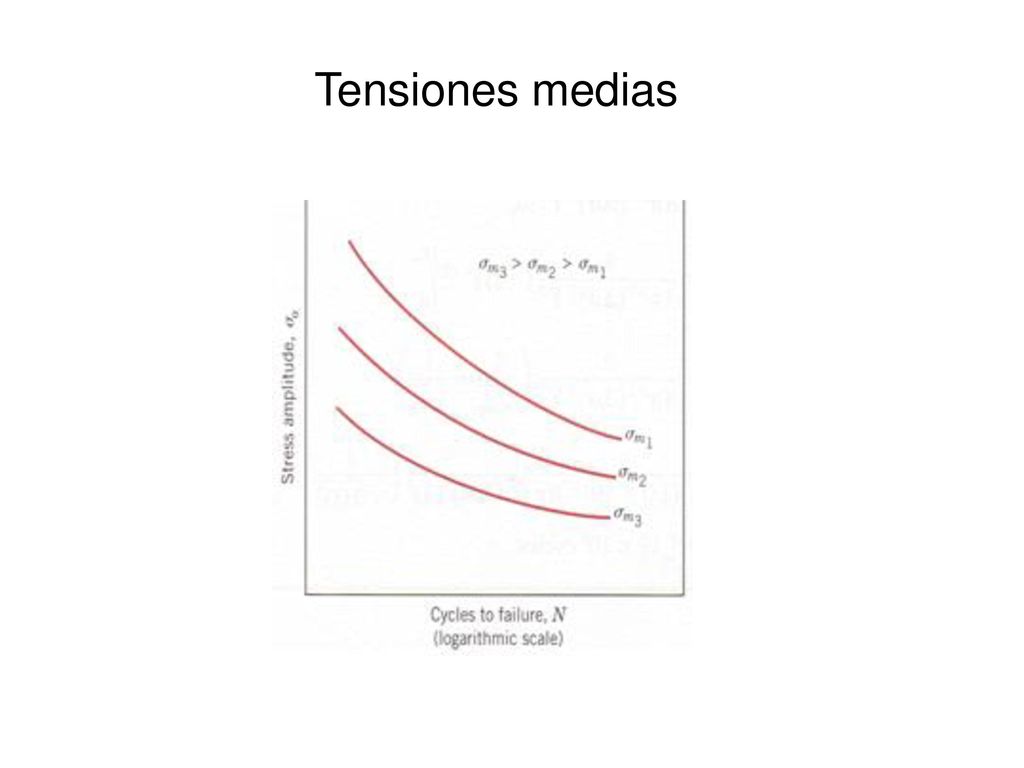

39 Tensiones medias

40 Tratamientos superficiales
Efectos de superficie Rugosidad: Las marcas de maquinado son en esencia surcos , cuanto más profundos sean menor será la resistencia a la fatiga. Tratamientos superficiales Introducción de tensiones residuales compresivas ( shot peened) Endurecimiento superficial de los aceros ( cementación, nitruración)

41 Efectos de superficie Efecto del « shot penning »

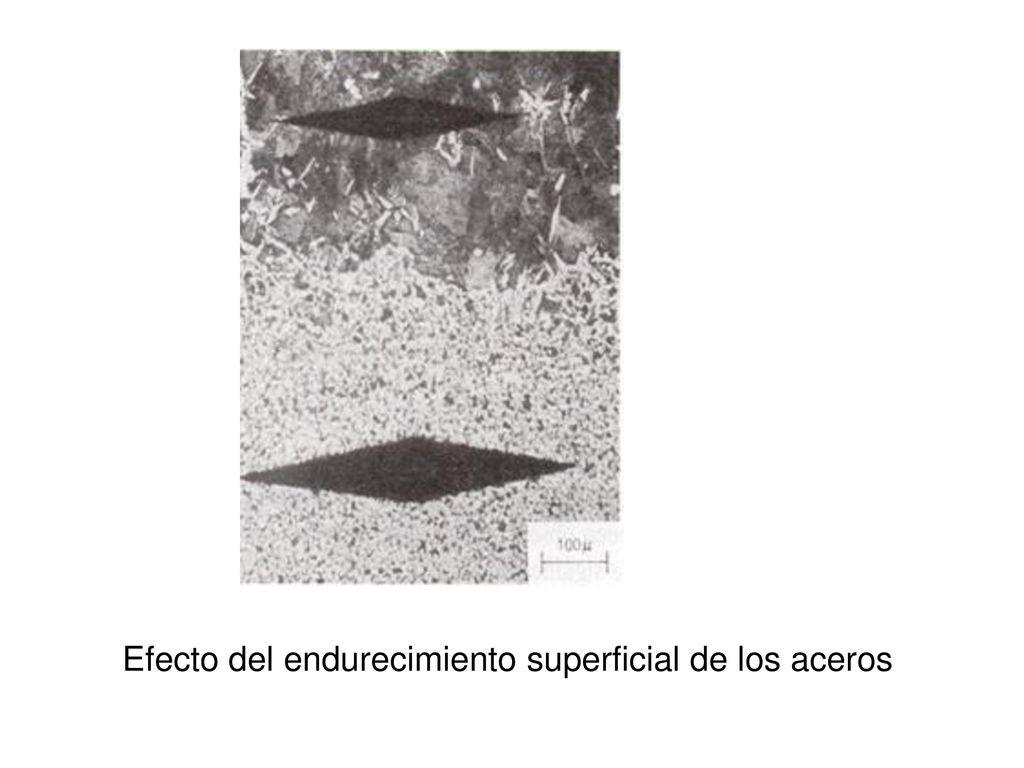

42 Efecto del endurecimiento superficial de los aceros

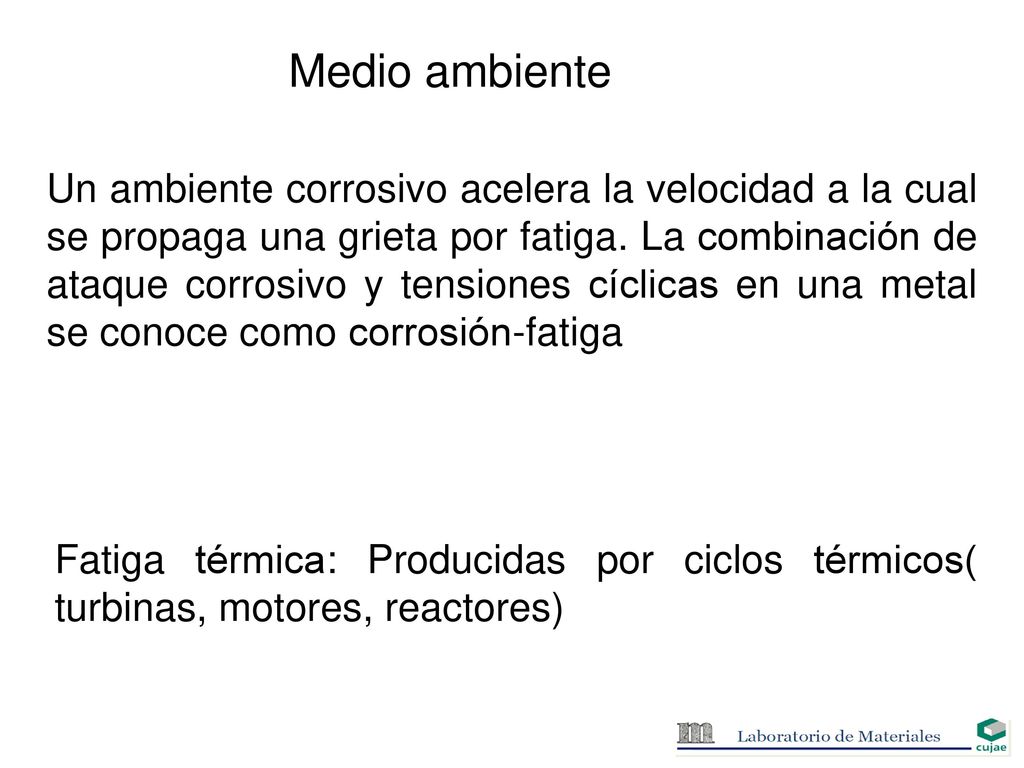

43 Medio ambiente Un ambiente corrosivo acelera la velocidad a la cual se propaga una grieta por fatiga. La combinación de ataque corrosivo y tensiones cíclicas en una metal se conoce como corrosión-fatiga Fatiga térmica: Producidas por ciclos térmicos( turbinas, motores, reactores)

44 Termofluencia

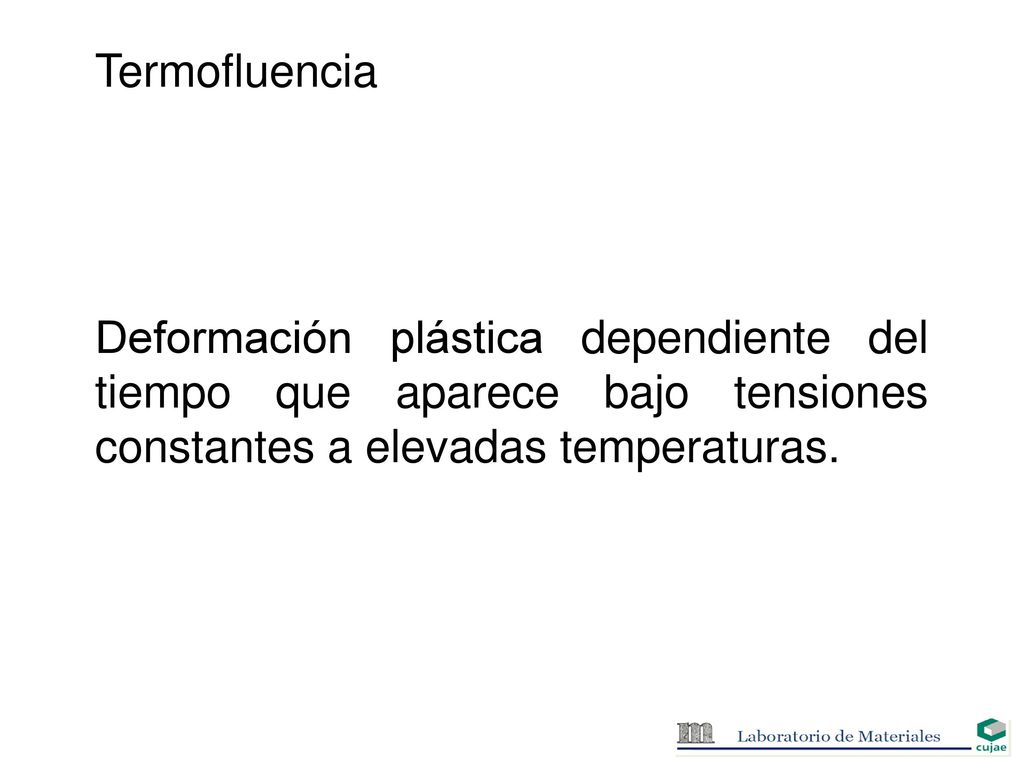

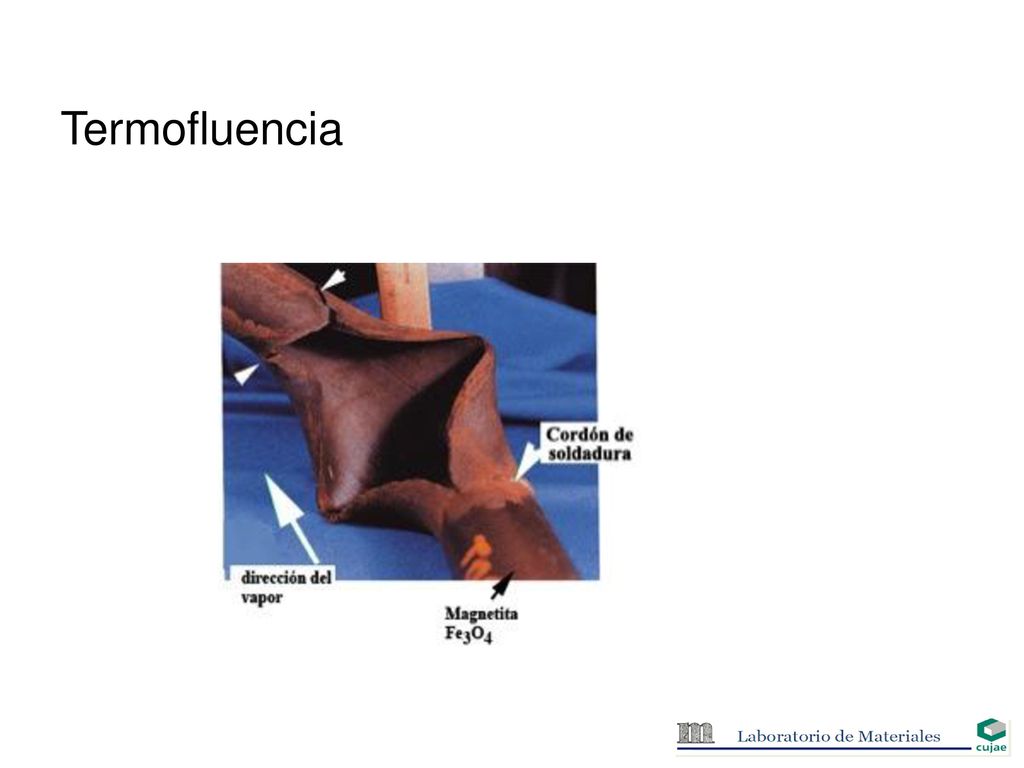

45 Termofluencia Deformación plástica dependiente del tiempo que aparece bajo tensiones constantes a elevadas temperaturas.

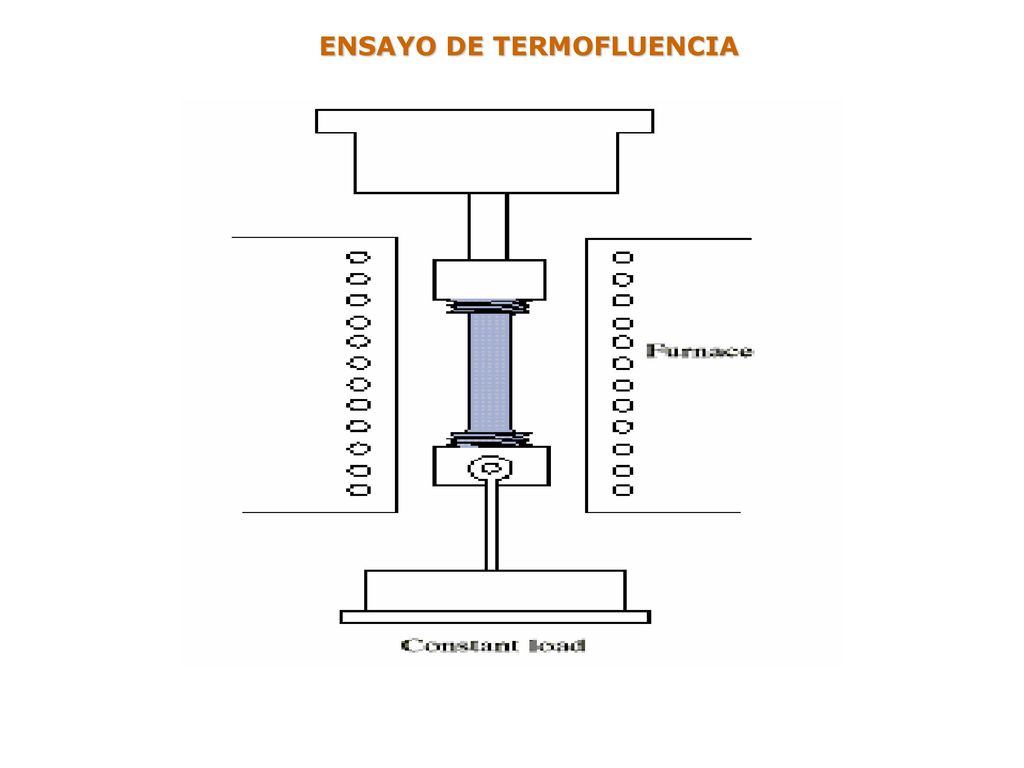

46 ENSAYO DE TERMOFLUENCIA

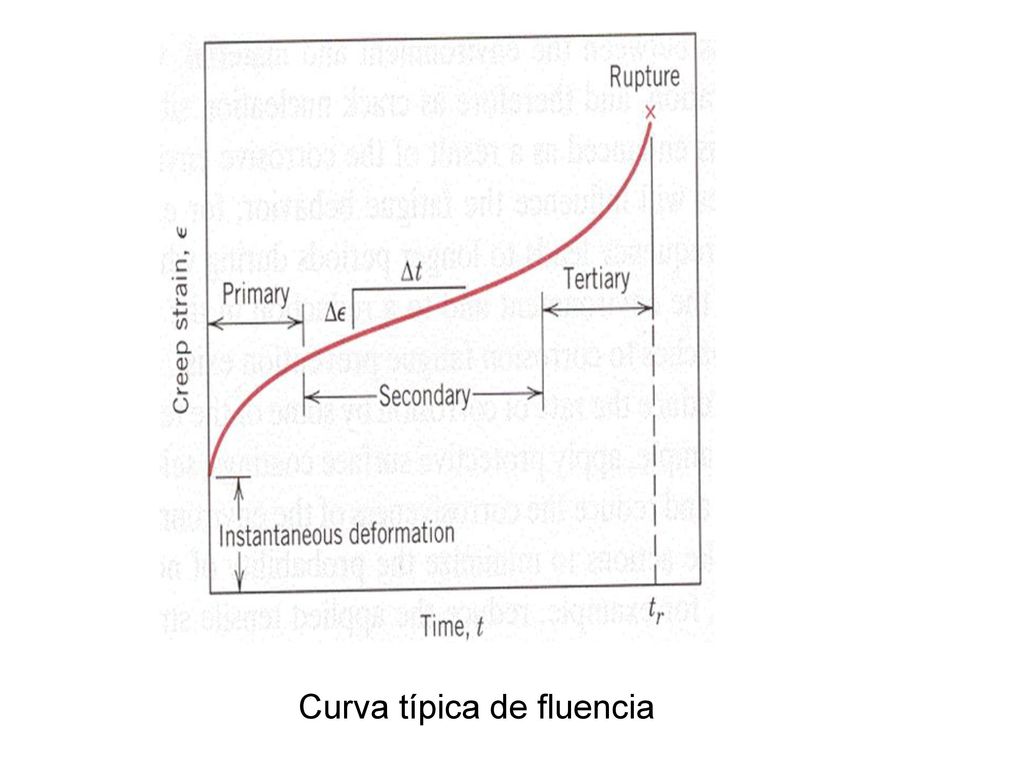

47 Curva típica de fluencia

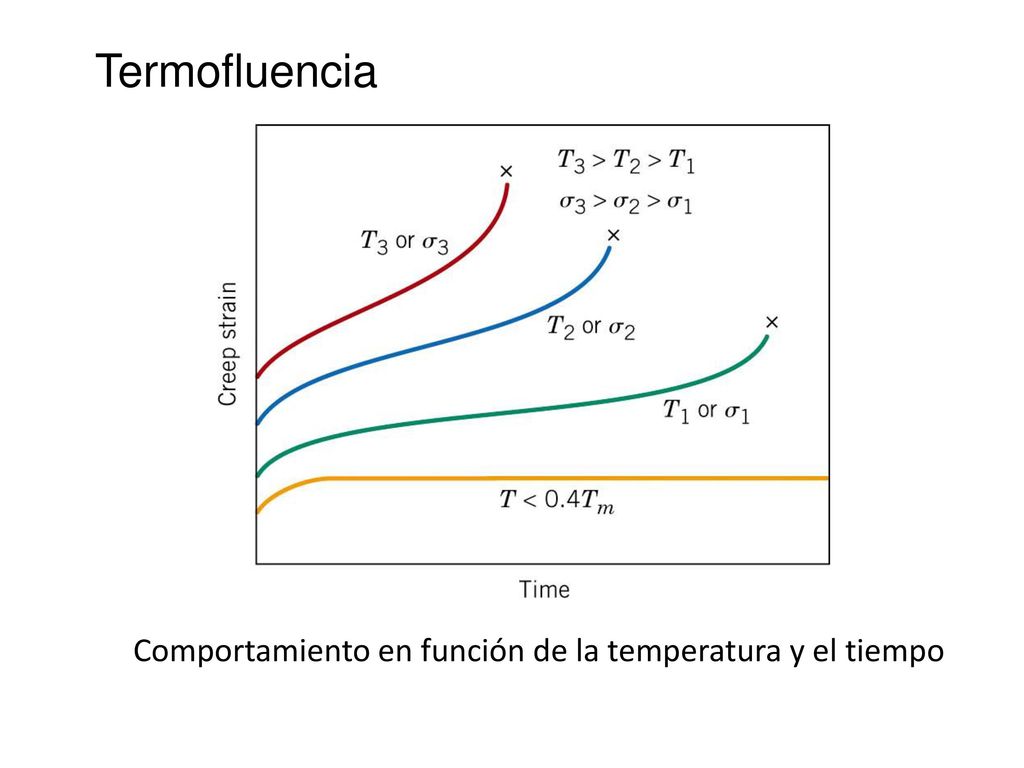

48 Termofluencia Comportamiento en función de la temperatura y el tiempo

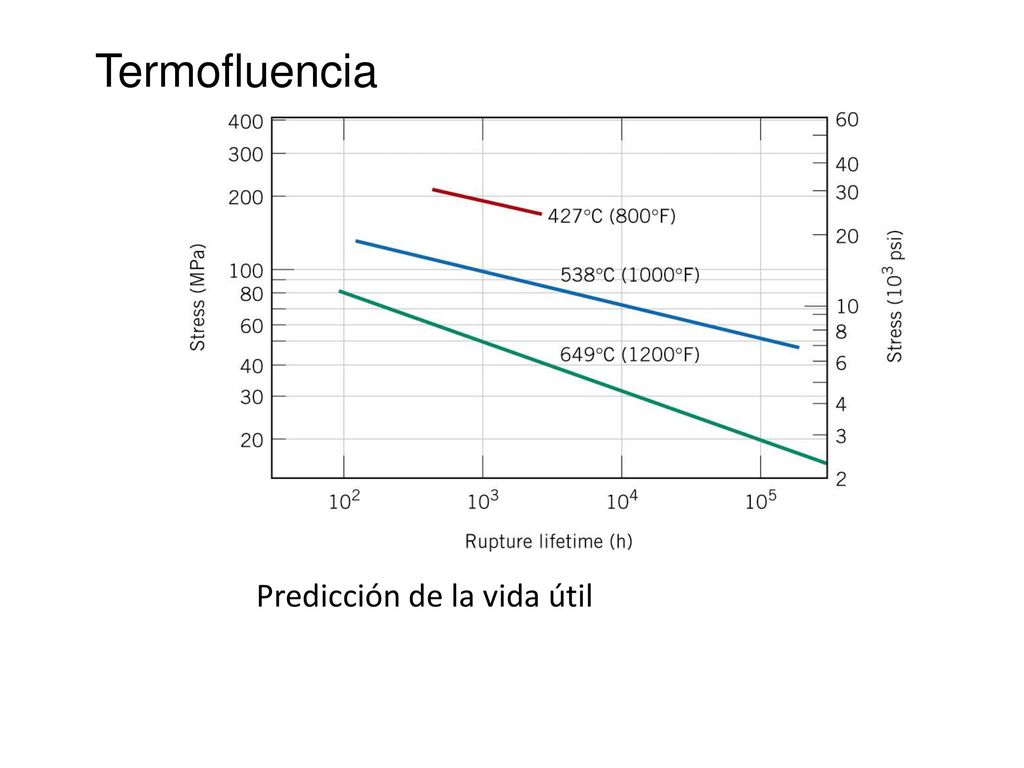

49 Termofluencia Predicción de la vida útil

50 Factores que elevan la resistencia a la termofluencia

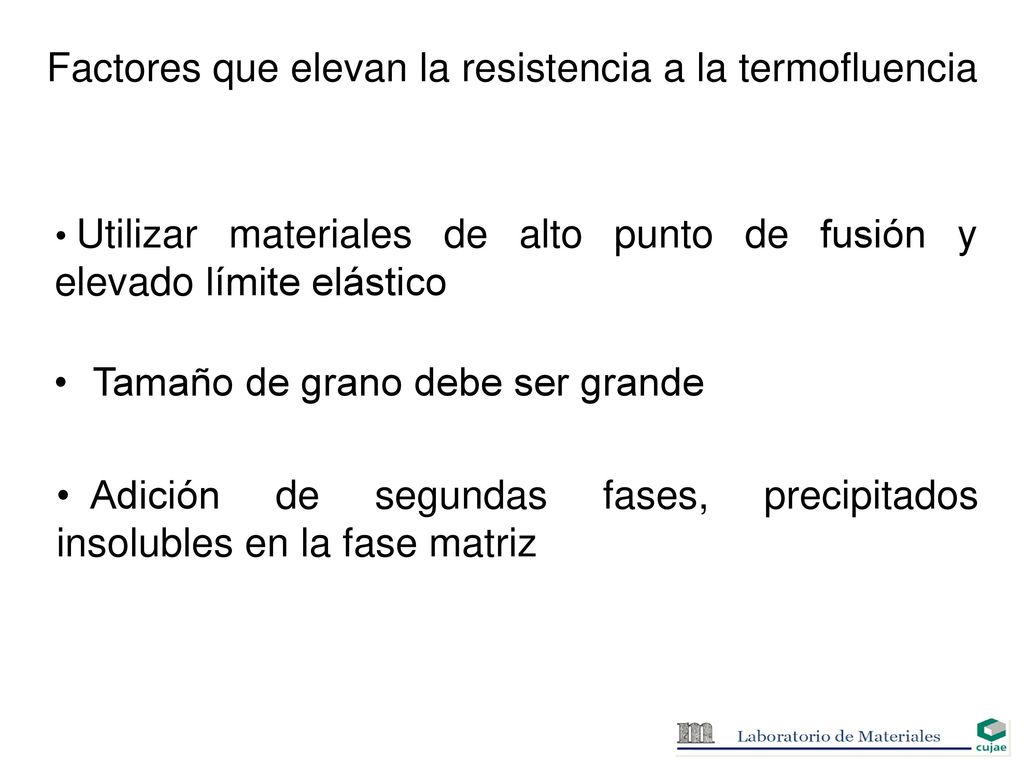

Utilizar materiales de alto punto de fusión y elevado límite elástico Tamaño de grano debe ser grande Adición de segundas fases, precipitados insolubles en la fase matriz

51 Fractura Frágil Fractura Dúctil grieta aguda obtusa propagación rápida

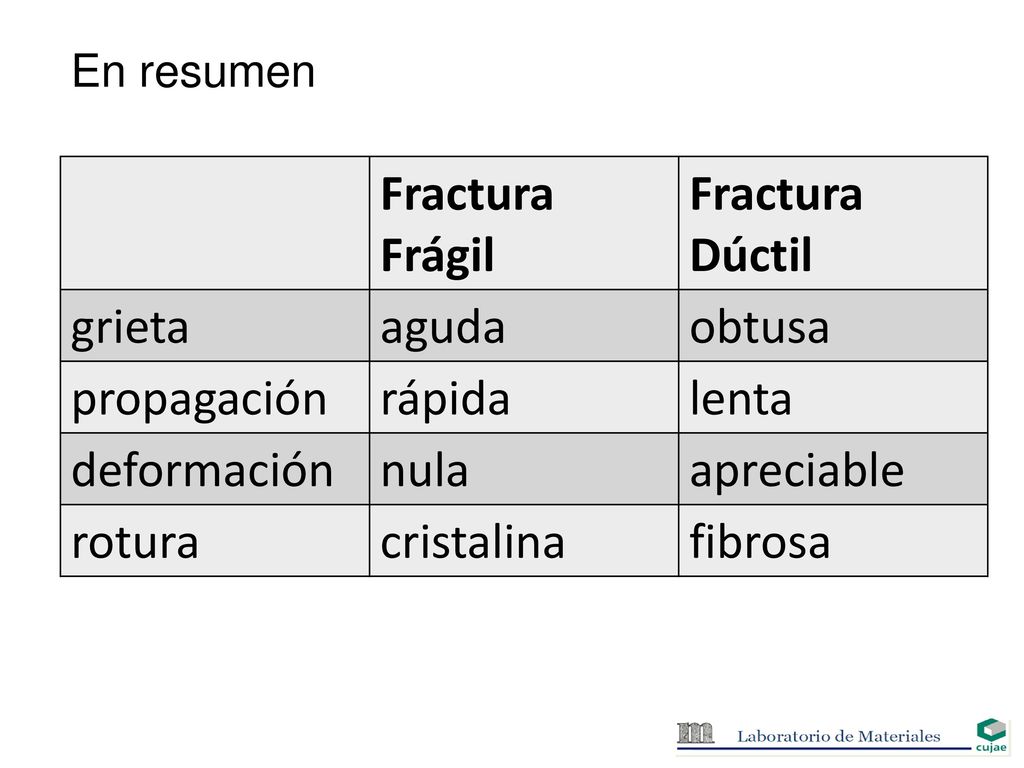

En resumen Fractura Frágil Fractura Dúctil grieta aguda obtusa propagación rápida lenta deformación nula apreciable rotura cristalina fibrosa

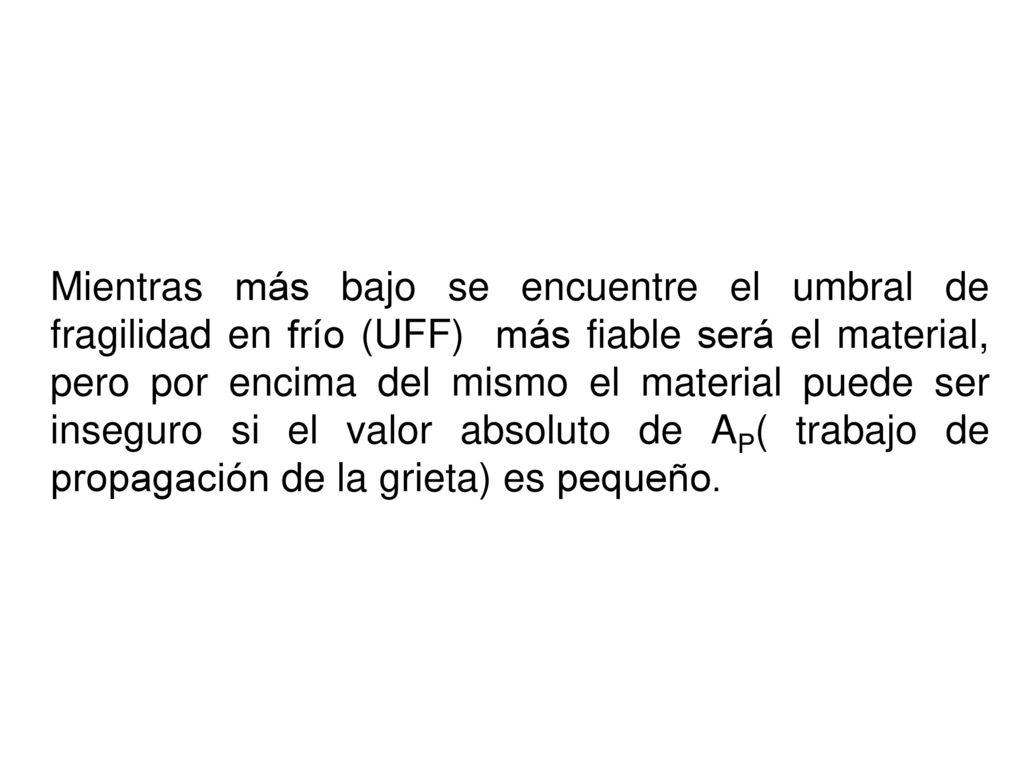

52 Mientras más bajo se encuentre el umbral de fragilidad en frío (UFF) más fiable será el material, pero por encima del mismo el material puede ser inseguro si el valor absoluto de AP( trabajo de propagación de la grieta) es pequeño.

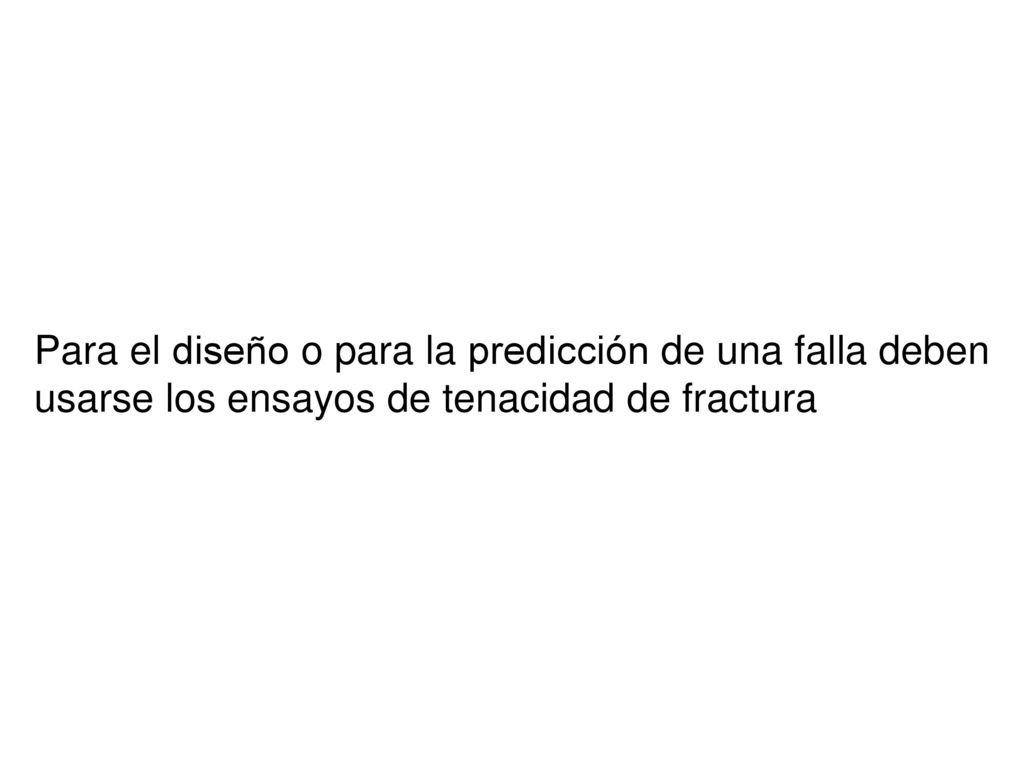

53 Para el diseño o para la predicción de una falla deben usarse los ensayos de tenacidad de fractura

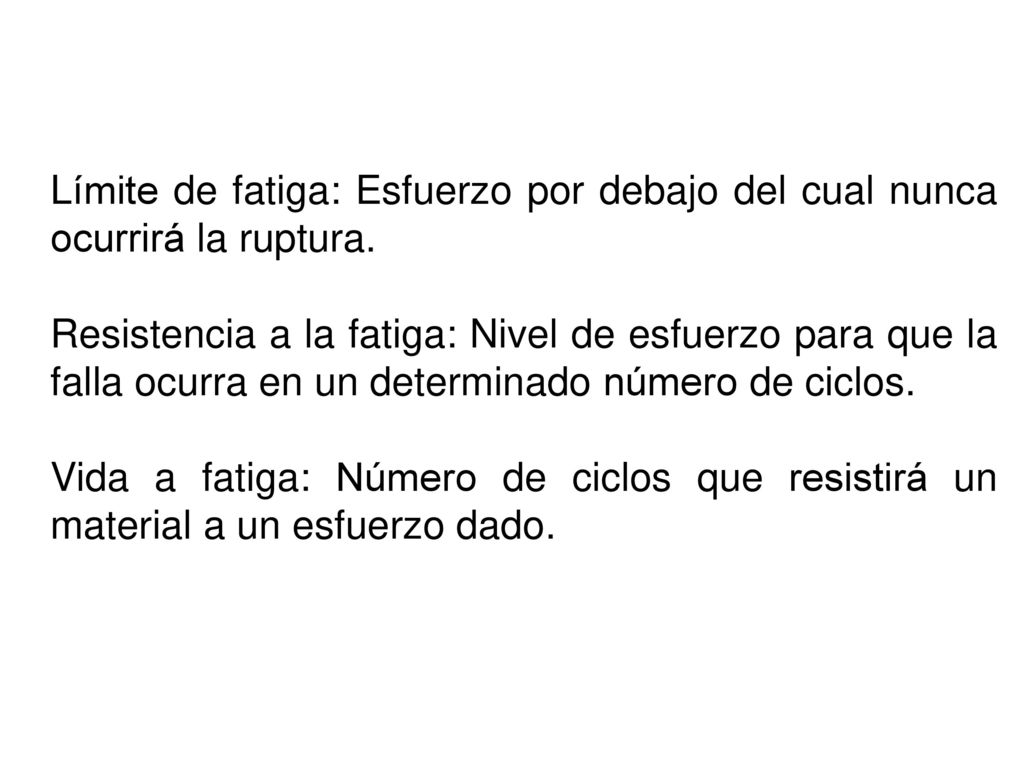

54 Límite de fatiga: Esfuerzo por debajo del cual nunca ocurrirá la ruptura.
Resistencia a la fatiga: Nivel de esfuerzo para que la falla ocurra en un determinado número de ciclos. Vida a fatiga: Número de ciclos que resistirá un material a un esfuerzo dado.

55 La velocidad de fluencia estacionaria y el tiempo de ruptura son propiedades importantes obtenidas a partir de la curva de fluencia
