1 1 Jueves, 23 de Enero de 2014 ALTERNATIVAS DE BOMBEO POR PROBLEMAS DE BOMBAS A TORNILLO. PLANTA TRATAMIENTO VH PLANTA TRATMIENTO CD

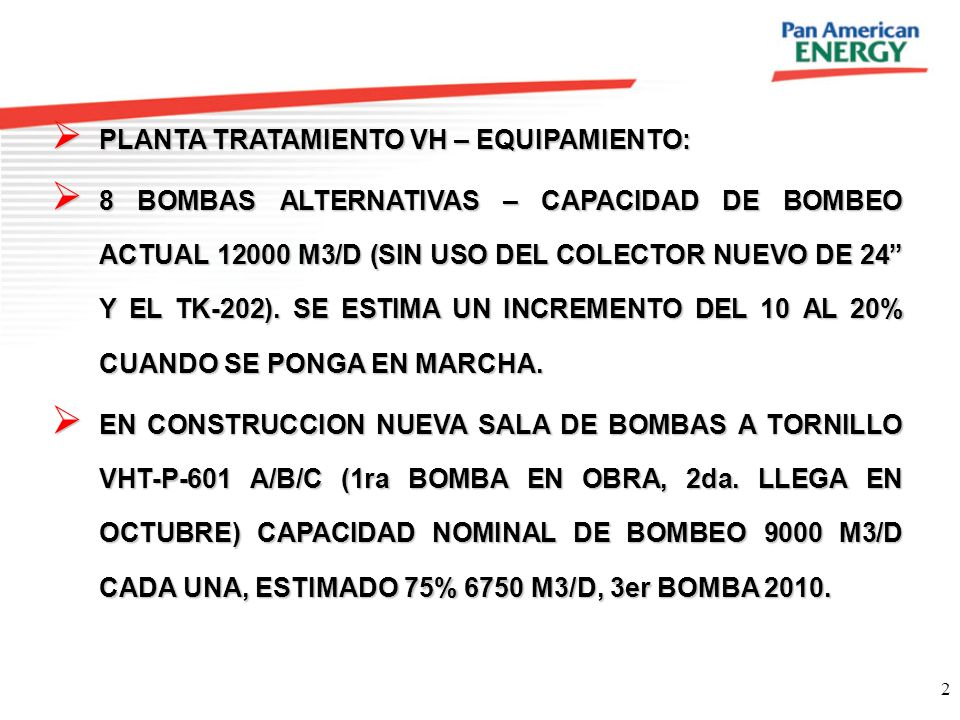

2 2 PLANTA TRATAMIENTO VH – EQUIPAMIENTO: PLANTA TRATAMIENTO VH – EQUIPAMIENTO: 8 BOMBAS ALTERNATIVAS – CAPACIDAD DE BOMBEO ACTUAL M3/D (SIN USO DEL COLECTOR NUEVO DE 24 Y EL TK-202). SE ESTIMA UN INCREMENTO DEL 10 AL 20% CUANDO SE PONGA EN MARCHA. 8 BOMBAS ALTERNATIVAS – CAPACIDAD DE BOMBEO ACTUAL M3/D (SIN USO DEL COLECTOR NUEVO DE 24 Y EL TK-202). SE ESTIMA UN INCREMENTO DEL 10 AL 20% CUANDO SE PONGA EN MARCHA. EN CONSTRUCCION NUEVA SALA DE BOMBAS A TORNILLO VHT-P-601 A/B/C (1ra BOMBA EN OBRA, 2da. LLEGA EN OCTUBRE) CAPACIDAD NOMINAL DE BOMBEO 9000 M3/D CADA UNA, ESTIMADO 75% 6750 M3/D, 3er BOMBA EN CONSTRUCCION NUEVA SALA DE BOMBAS A TORNILLO VHT-P-601 A/B/C (1ra BOMBA EN OBRA, 2da. LLEGA EN OCTUBRE) CAPACIDAD NOMINAL DE BOMBEO 9000 M3/D CADA UNA, ESTIMADO 75% 6750 M3/D, 3er BOMBA 2010.

3 3 OLEODUCTOS VH-CD – 2 DE 12 CON TRAMPAS LANZADORAS Y RECEPTORAS (CABECERA VH, OBRA PROXIMA A TERMINAR, CABECERA CD, TERMINANDO OBRA ELECTRICIDAD E INSTRUMENTOS EN CUADROS DE REGULACION.) OLEODUCTOS VH-CD – 2 DE 12 CON TRAMPAS LANZADORAS Y RECEPTORAS (CABECERA VH, OBRA PROXIMA A TERMINAR, CABECERA CD, TERMINANDO OBRA ELECTRICIDAD E INSTRUMENTOS EN CUADROS DE REGULACION.) CAPACIDAD DE TRANSPORTE POR DUCTO M3/D. CAPACIDAD DE TRANSPORTE POR DUCTO M3/D. EN CASO DE BOMBEAR DIRECTAMENTE DESDE VH A CC SE DEBE CONSIDERAR QUE EL CAUDAL MAXIMO A TRANSPORTAR SERA DEL ORDEN DE LOS A M3/D. EN CASO DE BOMBEAR DIRECTAMENTE DESDE VH A CC SE DEBE CONSIDERAR QUE EL CAUDAL MAXIMO A TRANSPORTAR SERA DEL ORDEN DE LOS A M3/D.

4 4 PLANTA TRATAMIENTO CD - EQUIPAMIENTO PLANTA TRATAMIENTO CD - EQUIPAMIENTO BOMBAS ALTERNATIVAS – CAPACIDAD DE BOMBEO ACTUAL A CONFIRMAR CON OPERACIONES, SE ESTAN UTILIZANDO COMO REBOMBEO DEL TK-104 AL TK-206. BOMBAS ALTERNATIVAS – CAPACIDAD DE BOMBEO ACTUAL A CONFIRMAR CON OPERACIONES, SE ESTAN UTILIZANDO COMO REBOMBEO DEL TK-104 AL TK-206. SALA DE BOMBAS A TORNILLO CDT-P-601 A/B/C/D SALA DE BOMBAS A TORNILLO CDT-P-601 A/B/C/D 3 BOMBAS BORNEMANN HP-331, CAPACIDAD NOMINAL 9000 M3/D C/U, VERIFICADO ACTUAL 2 AL 70% Y 1 AL 60% M3/D TOTAL A DP=60 Kg/cm2 3 BOMBAS BORNEMANN HP-331, CAPACIDAD NOMINAL 9000 M3/D C/U, VERIFICADO ACTUAL 2 AL 70% Y 1 AL 60% M3/D TOTAL A DP=60 Kg/cm2 LA 4ta BOMBA SE ESTIMA SOLICITARLA DURANTE EL 2008

5 5 OLEODUCTOS CD- CC OLEODUCTOS CD- CC UNO DE 16 TOTALMENTE INSTRUMENTADO Y HABILITADO – CAPACIDAD DE TRANSPORTE M3/D. UNO DE 16 TOTALMENTE INSTRUMENTADO Y HABILITADO – CAPACIDAD DE TRANSPORTE M3/D. UNO DE 14 TERMINADO EL MONTAJE MECANICO, INSTRUMENTADO Y PROXIMO A PEM – CAPACIDAD DE TRANSPORTE M3/D. UNO DE 14 TERMINADO EL MONTAJE MECANICO, INSTRUMENTADO Y PROXIMO A PEM – CAPACIDAD DE TRANSPORTE M3/D.

6 6 UNIDAD LACT CALETA CORDOVA - EQUIPAMIENTO UNIDAD LACT CALETA CORDOVA - EQUIPAMIENTO 3 RAMALES HABILITADOS – 9000 M3/D POR RAMAL – 4to RAMAL PARA RAMALES HABILITADOS – 9000 M3/D POR RAMAL – 4to RAMAL PARA 2009.

7 7 ALTERNATIVAS A- MONTAR EN VH SOLO 1 BOMBA NUEVA Y TRABAJAR CON LAS ALTERNATIVAS Y LA BOMBA A TORNILLO EN CONJUNTO, ESTO ES FACTIBLE Y FORMA PARTE DEL PROYECTO ACTUAL – CAPACIDAD DE BOMBEO A M3/D. Han verificado que pueden trabajar juntas? LA 2da BOMBA DE VH INSTALARLA EN CD AUMENTANDO LA CAPACIDAD DE BOMBEO EN 6750 M3/D, LLEVANDO LA CAPACIDAD A M3/D. ¿Se puede instalarlas en CD? REPARAR LA BOMBA B DE CD LLEVANDOLA A VALORES NOMINALES SIMILARES A LAS OTRAS, INCREMENTAMOS EL BOMBEO EN UNOS 900 M3/D.

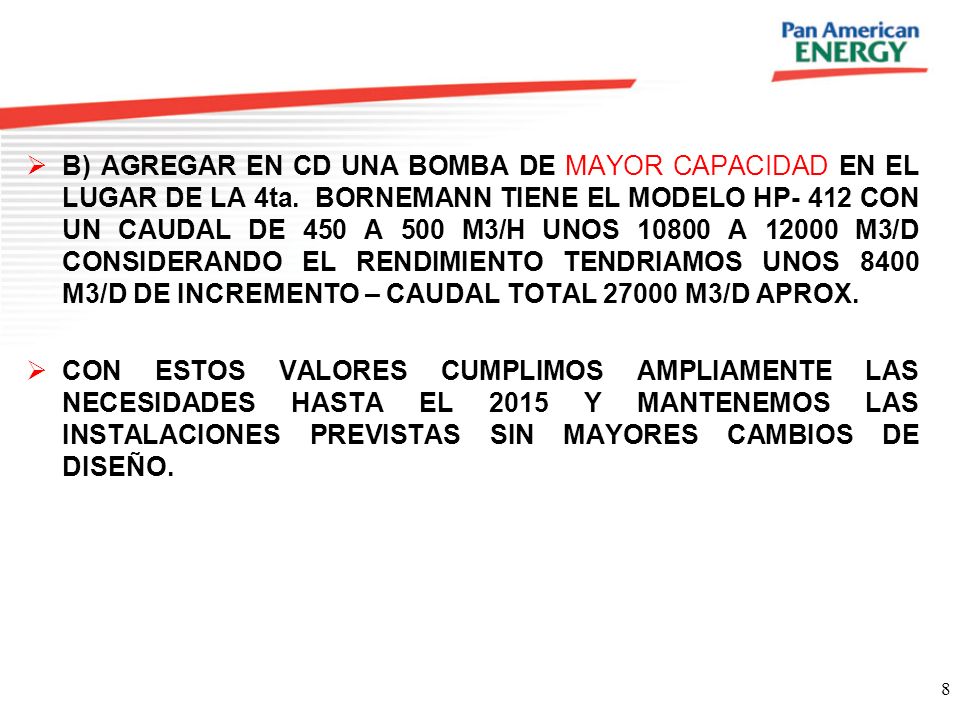

8 8 B) AGREGAR EN CD UNA BOMBA DE MAYOR CAPACIDAD EN EL LUGAR DE LA 4ta. BORNEMANN TIENE EL MODELO HP- 412 CON UN CAUDAL DE 450 A 500 M3/H UNOS A M3/D CONSIDERANDO EL RENDIMIENTO TENDRIAMOS UNOS 8400 M3/D DE INCREMENTO – CAUDAL TOTAL M3/D APROX. CON ESTOS VALORES CUMPLIMOS AMPLIAMENTE LAS NECESIDADES HASTA EL 2015 Y MANTENEMOS LAS INSTALACIONES PREVISTAS SIN MAYORES CAMBIOS DE DISEÑO.

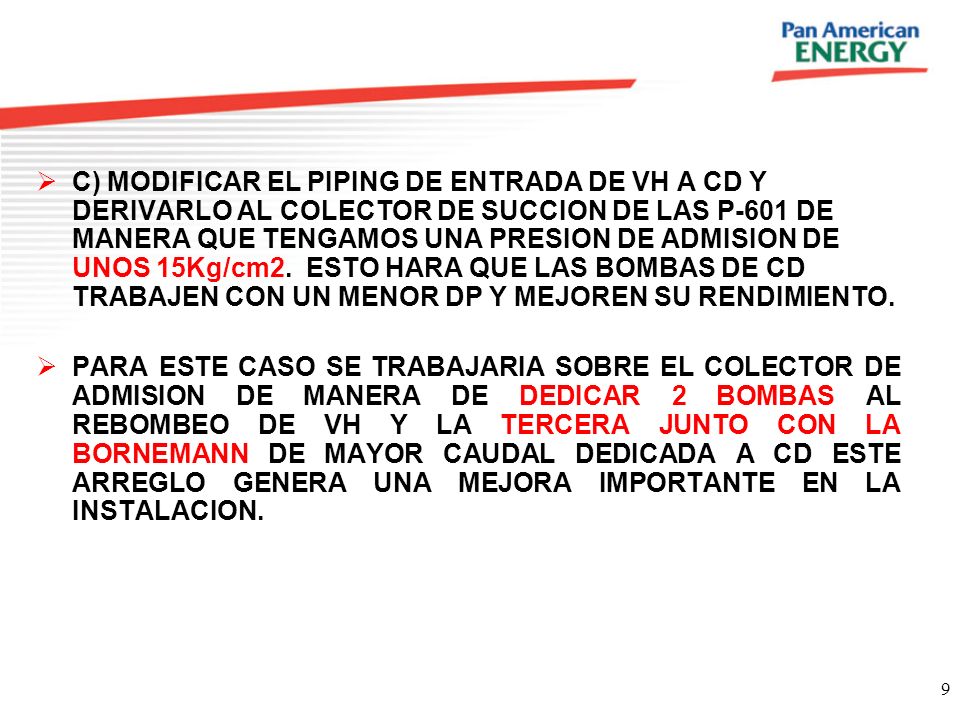

9 9 C) MODIFICAR EL PIPING DE ENTRADA DE VH A CD Y DERIVARLO AL COLECTOR DE SUCCION DE LAS P-601 DE MANERA QUE TENGAMOS UNA PRESION DE ADMISION DE UNOS 15Kg/cm2. ESTO HARA QUE LAS BOMBAS DE CD TRABAJEN CON UN MENOR DP Y MEJOREN SU RENDIMIENTO. PARA ESTE CASO SE TRABAJARIA SOBRE EL COLECTOR DE ADMISION DE MANERA DE DEDICAR 2 BOMBAS AL REBOMBEO DE VH Y LA TERCERA JUNTO CON LA BORNEMANN DE MAYOR CAUDAL DEDICADA A CD ESTE ARREGLO GENERA UNA MEJORA IMPORTANTE EN LA INSTALACION.

10 10 D) EN LA ENTRADA DE VH A CD ENTRAR COMO SUCCION DE BOMBAS CENTRIFUGAS BOOSTER Y LEVANTAR LA PRESION DEL COLECTOR DE SUCCION DE LA BORNEMANN. Alternativa para incrementar la Capacidad de Bombeo de VH- CC ESTA SOLUCION REQUIERE UN MAYOR PRESUPUESTO DE IMPLEMENTACION EL LUGAR POSIBLE DE INSTALACION PUEDE SER EL VIEJO TINGLADO DE LAS ALTERNATIVAS.

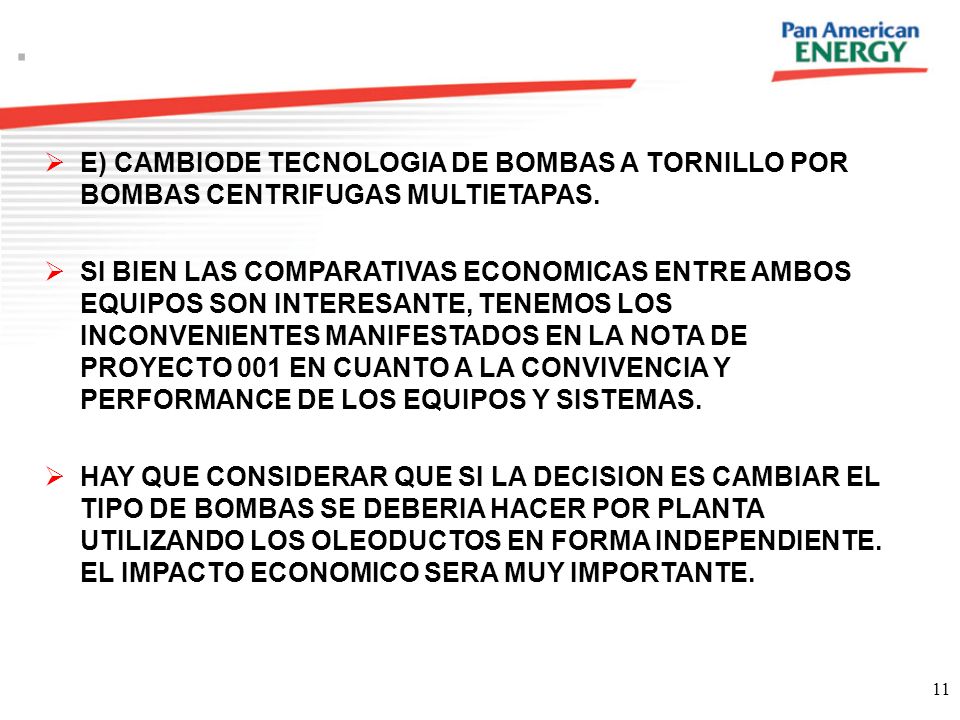

11 11. E) CAMBIODE TECNOLOGIA DE BOMBAS A TORNILLO POR BOMBAS CENTRIFUGAS MULTIETAPAS. SI BIEN LAS COMPARATIVAS ECONOMICAS ENTRE AMBOS EQUIPOS SON INTERESANTE, TENEMOS LOS INCONVENIENTES MANIFESTADOS EN LA NOTA DE PROYECTO 001 EN CUANTO A LA CONVIVENCIA Y PERFORMANCE DE LOS EQUIPOS Y SISTEMAS. HAY QUE CONSIDERAR QUE SI LA DECISION ES CAMBIAR EL TIPO DE BOMBAS SE DEBERIA HACER POR PLANTA UTILIZANDO LOS OLEODUCTOS EN FORMA INDEPENDIENTE. EL IMPACTO ECONOMICO SERA MUY IMPORTANTE.

12 12 F) OTRA ALTERNATIVA ES COLOCAR LA 2da BOMBA DE VH DEL MODELO HP- 412 ESTO GENERARA UNA MEJORA INTERESANTE EN LA INSTALACION. G) HACER LOS REVAMPINGS DE LAS BOMBAS EXISTENTES DE ACUERDO CON LA FRECUENCIA QUE SE ESTIME CON MANTENIMIENTO EN COMBINACION CON LOS NUEVOS EQUIPOS. H) CABE ACLARAR QUE EXISTEN OTROS PROVEEDORES DE BOMBAS A TORNILLO CON REPRESENTACION EFECTIVA EN EL PAIS COMO FLOWSERVE, HAY OTROS A NIVEL INTERNACIONAL SIN REPRESENTACION EN EL PAIS COMO WARREN, LEISTRITZ O NESTCH.
