Presentación proyecto Flores IV y su modelo de rampas

Presentación del tema: "Presentación proyecto Flores IV y su modelo de rampas"— Transcripción de la presentación:

1 Presentación proyecto Flores IV y su modelo de rampas
Bogotá, diciembre 2 de 2010

2 Contenido Objeto Descripción del Proyecto Estado Actual del Proyecto
Modelo de Rampas Flores IV Parámetros Técnicos Flores IV Solicitud al Consejo Nacional de Operación Orden del día

3 Objeto Dar cumplimiento al artículo primero de la Resolución CREG 93 de 2010, según el cual: "Declaración de rampas de aumento y disminución para recursos de generación térmica que operan en ciclo combinado. Para aquellos recursos de generación que operan en ciclo combinado y tengan mínimo dos unidades de gas, el modelo de rampas de aumento y disminución será el que apruebe el Consejo Nacional de Operación –CNO-. La aprobación de los modelos de rampa la deberá hacer el CNO por una única vez para aquellas plantas que no lo tienen aprobado." Por lo anterior, se presenta al CNO el modelo de rampas de Flores IV para su aprobación. Entendemos que de acuerdo con la reglamentación vigente, la primera declaración de parámetros técnicos para una planta nueva o especial se realizará directamente al CND para su concepto y aplicación, sin ser necesaria la aprobación por parte del Consejo Nacional de Operación.

4 Descripción del Proyecto

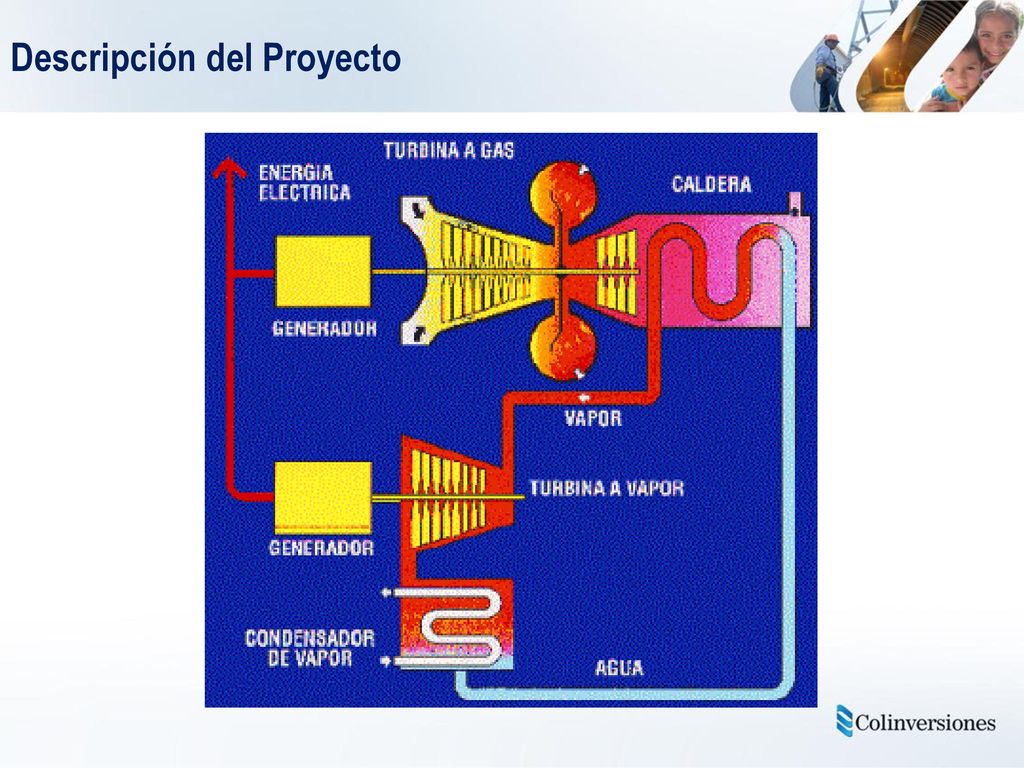

El proyecto Flores IV es el resultado de la unión de dos unidades en ciclo simple, Flores II – 112 MW y Flores III – 169 MW, dentro de un ciclo combinado que adiciona una turbina de vapor con capacidad adicional de 169 MW, para una capacidad neta total de 450 MW. Se instalaron dos calderas de recuperación (HRSG), que con los gases en la salida del exhosto, producirán vapor a tres niveles de presión (alta, media y baja), que será usado por dos turbinas de vapor (una para alta presión y otra baja presión). La capacidad total neta instalada será de 450 MW con una eficiencia (LHV) aproximada de 7.30 MBTU/MWh. Flores II Flores III Tipo de turbina Westinghouse W501 D5 Westinghouse W501 FC+ Capacidad efectiva neta 112 MW 169 MW Heat Rate LHV 10,200 BTU/kWh 9,800 BTU/kWh Temperatura de gases en exhosto 521°C 593°C

5 Descripción del Proyecto

6 Main objectives to achieve with the project

7 Estado Actual del Proyecto
Presenta retrasos en su puesta en operación, debido a una serie de situaciones inesperadas, entre ellas: contratiempos en el transporte marítimo desde China de algunos equipos, cierre de los puertos mexicanos por la pandemia AH1N1 con el consecuente retraso en el envío de los harps de las calderas fabricadas por Cerrey, el fuerte invierno de los últimos meses en la Costa Atlántica que ha reducido notoriamente los rendimientos de las soldaduras de tuberías, que ha retrasado los tratamientos térmicos de precalentamiento y alivios de temperatura y ha impedido realizar algunas de las actividades a cielo abierto. A la fecha, el montaje de los equipos se encuentra completamente terminado, y se está ejecutando las etapas de comisionamiento y puesta a punto de cada uno de ellos. El conjunto turbina de gas F3 y caldera está convertido a ciclo combinado y se iniciaron, desde el día 29 de noviembre, las primeras actividades del soplado de la caldera, estimado hasta el 6 de diciembre. Hasta el día 10 de diciembre se estarán ejecutando las trabajos requeridos para convertir el conjunto turbina de gas F2 y caldera a ciclo combinado. Luego se comenzará el soplado de la caldera hasta el 14 de diciembre; y se finalizará con 2 días de soplado conjunto de las calderas 2 y 3. Entre el 15 y el 22 de diciembre, se desmontarán los equipos de soplado para iniciar el comisionamiento rotativo de la turbina de vapor, con su sincronización al sistema y puesta en operación del bloque Flores IV. Luego se realizarán todas las pruebas para puesta en operación comercial (estatismo y banda muerta, capacidad y consumo térmico especifico, emisiones y ruido), la cual se estima entre el 20 y 30 de enero de 2011.

8 Cronograma Proyectado
Inicio actividades de soplado caldera No. 3 29-Nov-10 Inicio soplado caldera No. 02 11-Dic-10 INICIO PRUEBAS COMISIONAMIENTO ROTATIVO SINCRONIZACION PRUEBAS CON CARGA 23-Dic-10 TERMINACION PRUEBAS Y PUESTA A PUNTO PARA OPERACIÓN COMERCIAL (FECHA TEMPRANA) 20-Ene-11 TERMINACION PRUEBAS Y PUESTA A PUNTO PARA OPERACIÓN COMERCIAL (FECHA TARDIA) 30-Ene-11

9 Estado Actual del Proyecto
A 31 de octubre de 2010

10 Estado Actual del Proyecto
Calderas de Recuperación Caldera Recuperadora y línea 220 kV

11 Estado Actual del Proyecto
Puente de Tuberías (Pipe Rack) Tuberías Internas en Casa de Máquinas

12 Tubería Provisional para el Soplado
Estado Actual del Proyecto Tubería Provisional para el Soplado

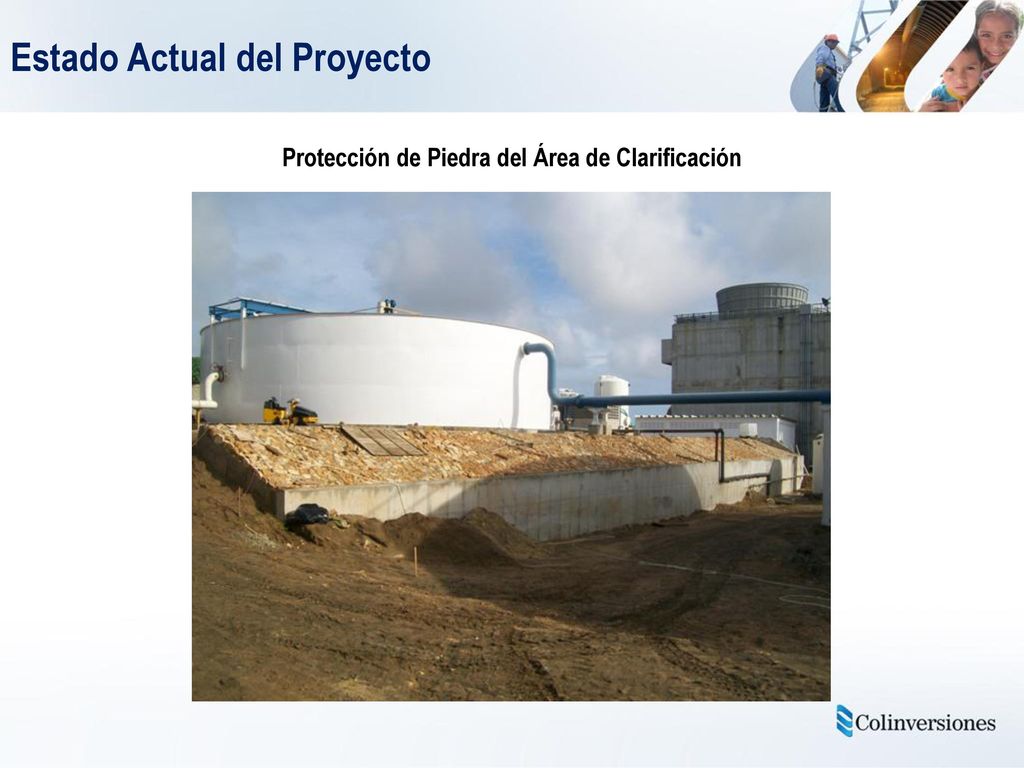

13 Protección de Piedra del Área de Clarificación
Estado Actual del Proyecto Protección de Piedra del Área de Clarificación

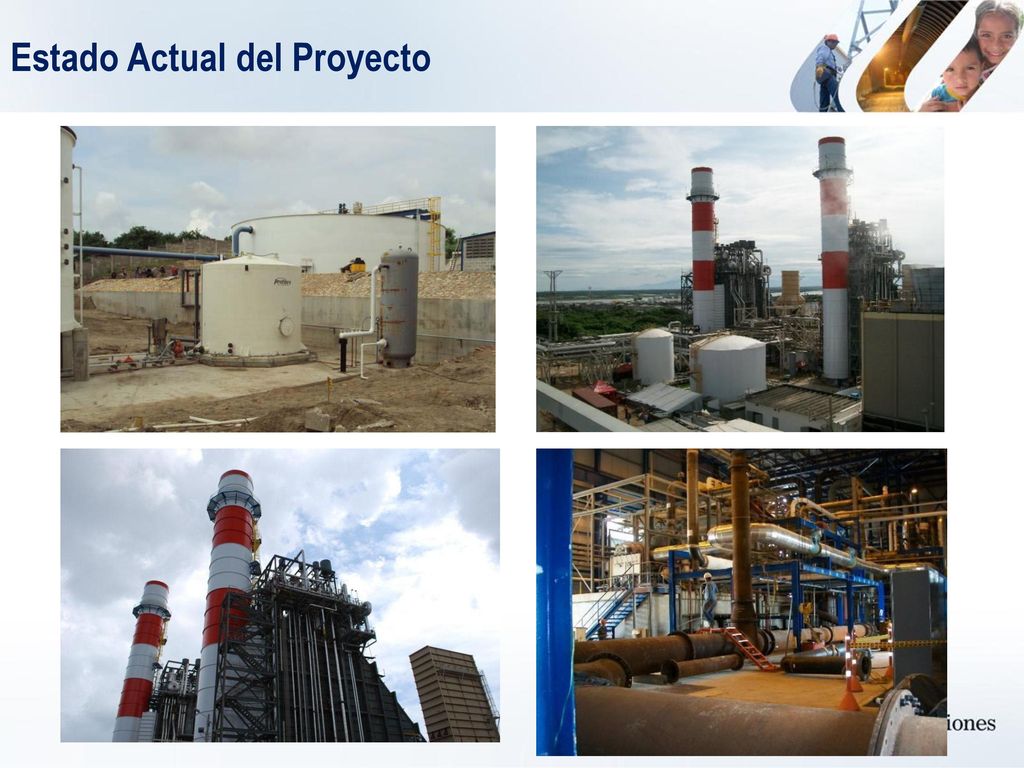

14 Estado Actual del Proyecto

15 Modelo de Rampas Flores IV

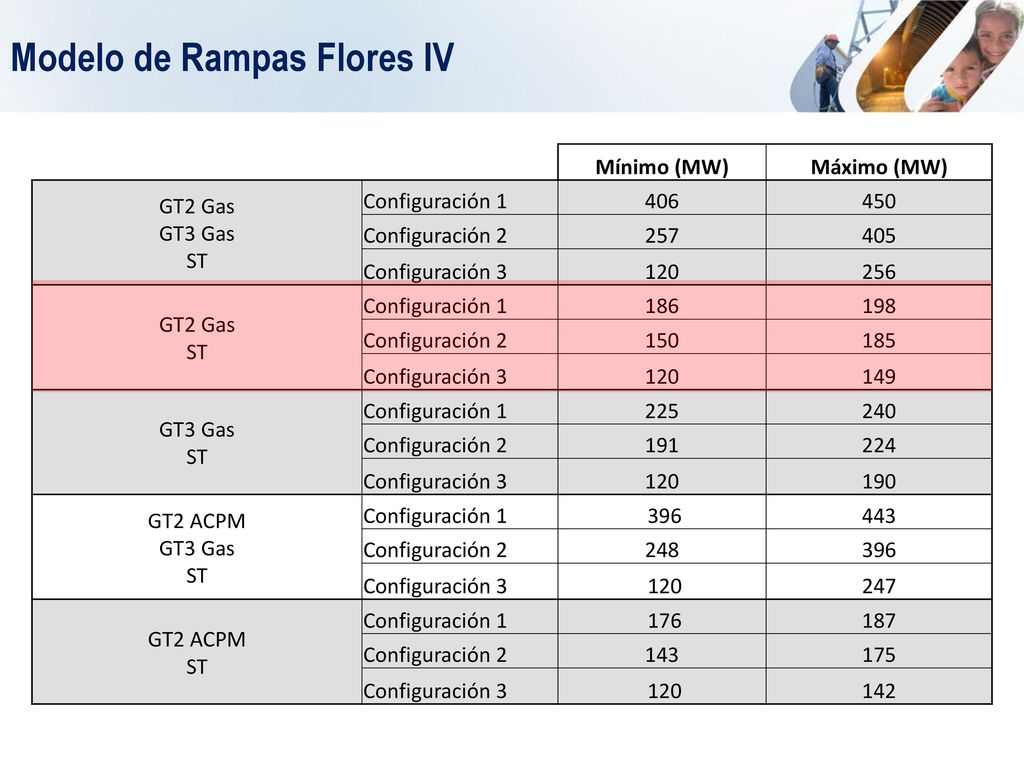

Mínimo (MW) Máximo (MW) GT2 Gas GT3 Gas ST Configuración 1 406 450 Configuración 2 257 405 Configuración 3 120 256 GT2 Gas ST 186 198 150 185 149 GT3 Gas ST 225 240 191 224 190 GT2 ACPM GT3 Gas ST  396 443 248 396  120 247 GT2 ACPM ST  176 187 143 175 142

16 Modelo de Rampas Flores IV
Mínimo (MW) Máximo (MW) GT2 Gas GT3 Gas ST Configuración 1 406 450 Configuración 2 257 405 Configuración 3 120 256 GT2 Gas ST 186 198 150 185 149 GT3 Gas ST 225 240 191 224 190 GT2 ACPM GT3 Gas ST  396 443 248 396  120 247 GT2 ACPM ST  176 187 143 175 142

17 Modelo de Rampas Flores IV
Configuración 1, para dos turbinas de gas (GT2+GT3) y una turbina de vapor (ST1)

18 Modelo de Rampas Flores IV
Configuración 2, para dos turbinas de gas (GT2+GT3) y una turbina de vapor (ST1)

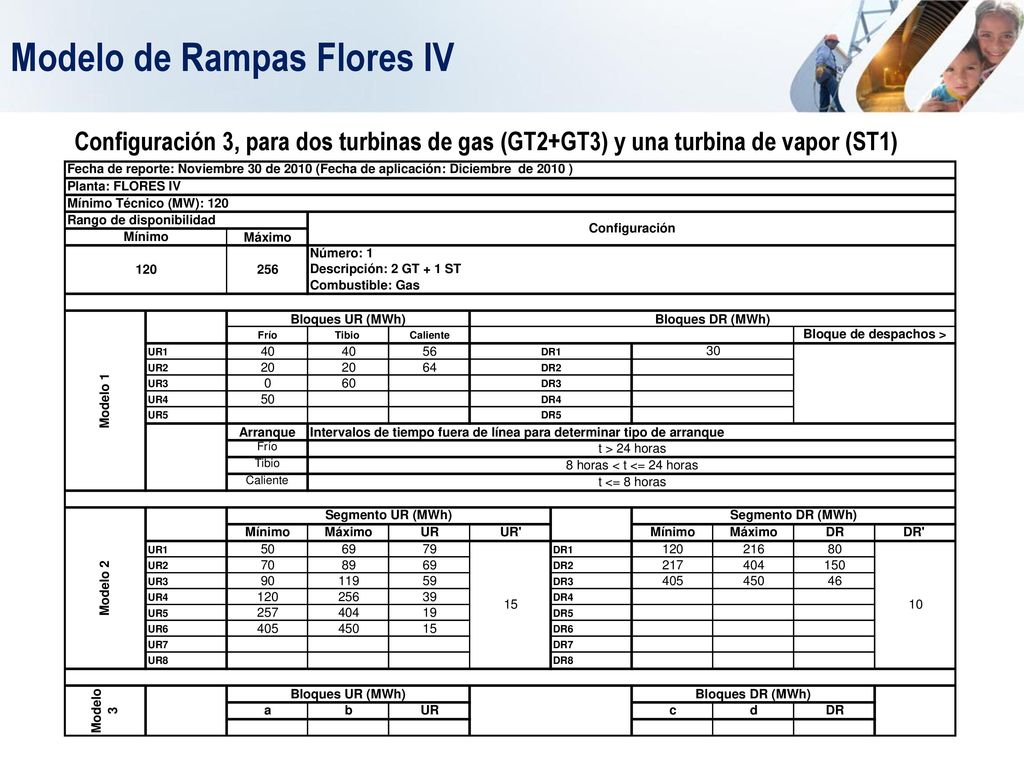

19 Modelo de Rampas Flores IV
Configuración 3, para dos turbinas de gas (GT2+GT3) y una turbina de vapor (ST1)

20 Modelo de Rampas Flores IV
Mínimo (MW) Máximo (MW) GT2 Gas GT3 Gas ST Configuración 1 406 450 Configuración 2 257 405 Configuración 3 120 256 GT2 Gas ST 186 198 150 185 149 GT3 Gas ST 225 240 191 224 190 GT2 ACPM GT3 Gas ST  396 443 248 396  120 247 GT2 ACPM ST  176 187 143 175 142

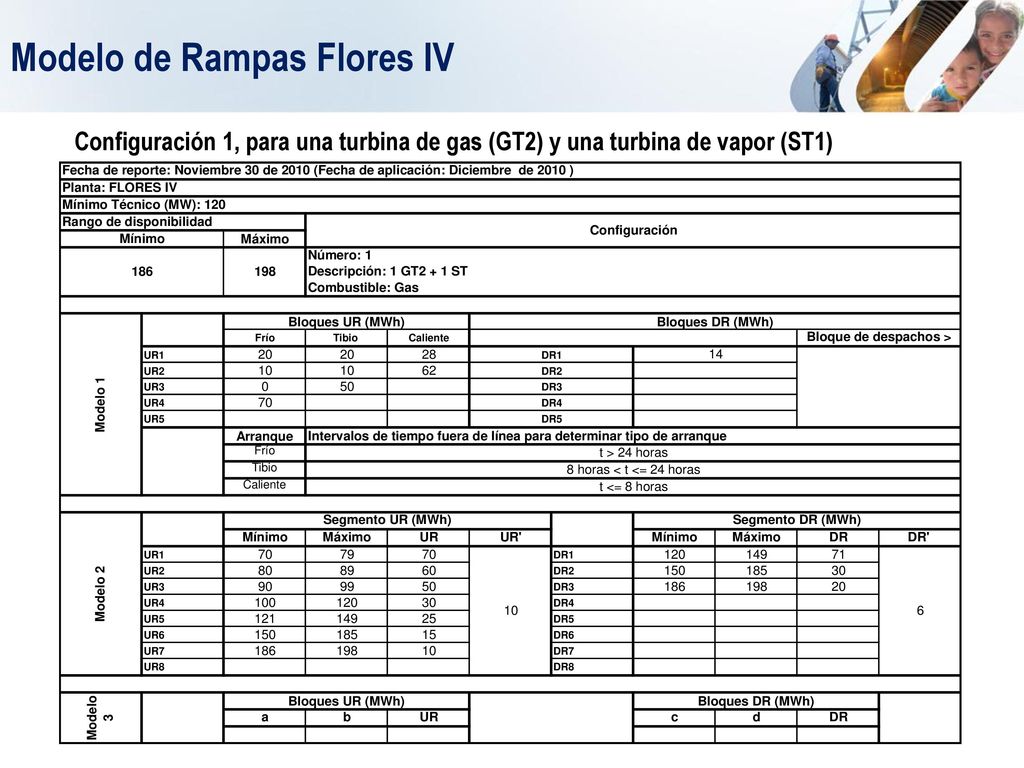

21 Modelo de Rampas Flores IV
Configuración 1, para una turbina de gas (GT2) y una turbina de vapor (ST1)

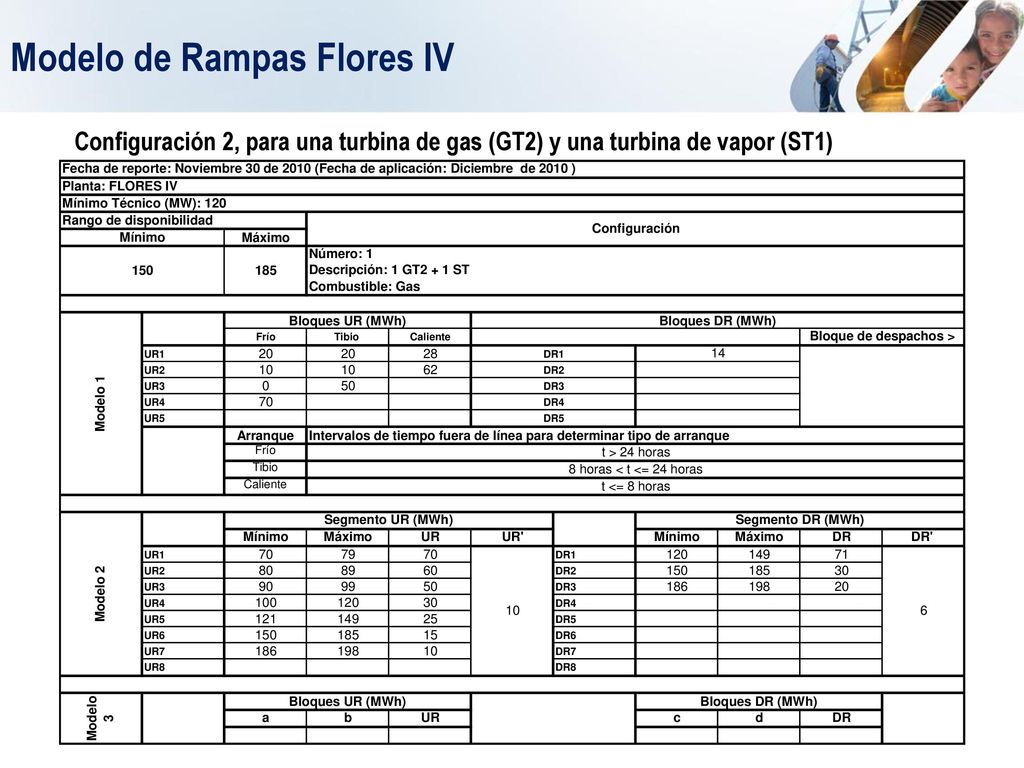

22 Modelo de Rampas Flores IV
Configuración 2, para una turbina de gas (GT2) y una turbina de vapor (ST1)

23 Modelo de Rampas Flores IV
Configuración 3, para una turbina de gas (GT2) y una turbina de vapor (ST1)

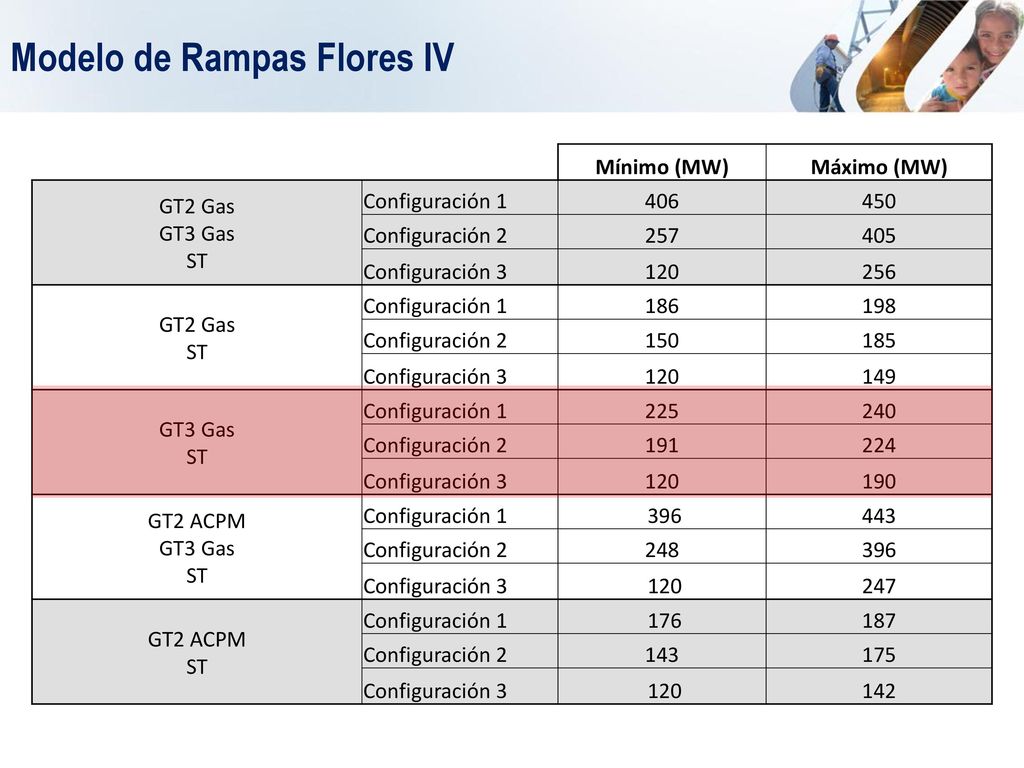

24 Modelo de Rampas Flores IV
Mínimo (MW) Máximo (MW) GT2 Gas GT3 Gas ST Configuración 1 406 450 Configuración 2 257 405 Configuración 3 120 256 GT2 Gas ST 186 198 150 185 149 GT3 Gas ST 225 240 191 224 190 GT2 ACPM GT3 Gas ST  396 443 248 396  120 247 GT2 ACPM ST  176 187 143 175 142

25 Modelo de Rampas Flores IV
Configuración 1, para una turbina de gas (GT3) y una turbina de vapor (ST1)

26 Modelo de Rampas Flores IV
Configuración 2, para una turbina de gas (GT3) y una turbina de vapor (ST1)

27 Modelo de Rampas Flores IV
Configuración 3, para una turbina de gas (GT3) y una turbina de vapor (ST1)

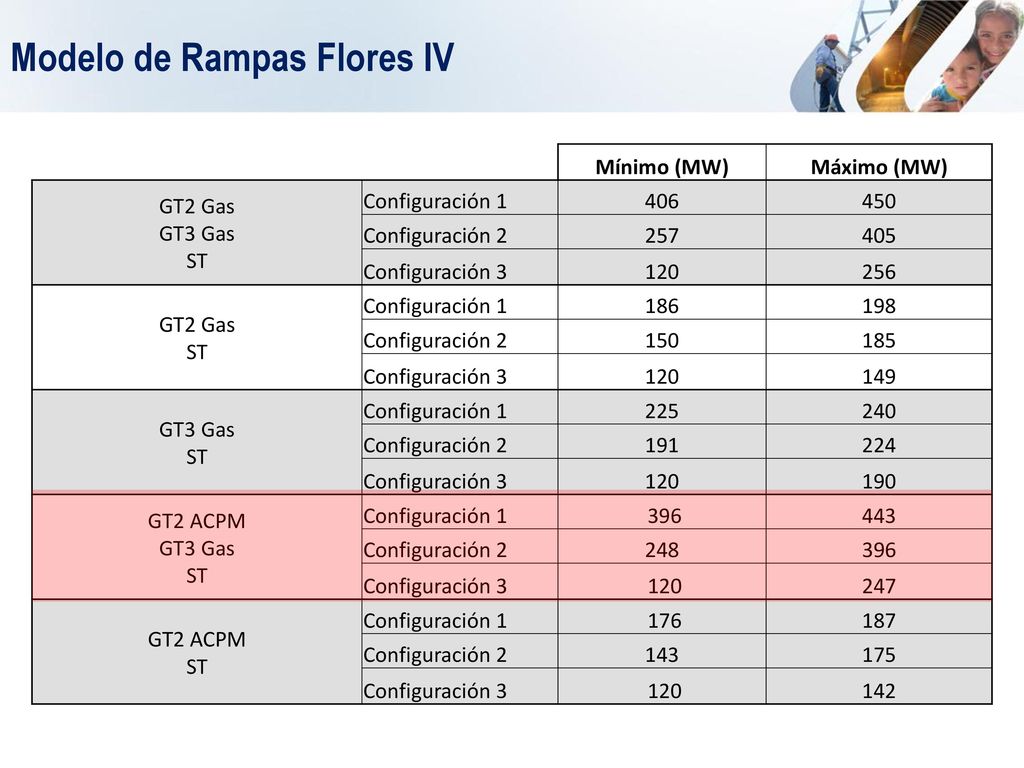

28 Modelo de Rampas Flores IV
Mínimo (MW) Máximo (MW) GT2 Gas GT3 Gas ST Configuración 1 406 450 Configuración 2 257 405 Configuración 3 120 256 GT2 Gas ST 186 198 150 185 149 GT3 Gas ST 225 240 191 224 190 GT2 ACPM GT3 Gas ST  396 443 248 396  120 247 GT2 ACPM ST  176 187 143 175 142

29 Modelo de Rampas Flores IV
Configuración 1, para dos turbinas de gas (GT2 ACPM + GT3 Gas) y una turbina de vapor (ST1)

30 Modelo de Rampas Flores IV
Configuración 2, para dos turbinas de gas (GT2 ACPM + GT3 Gas) y una turbina de vapor (ST1)

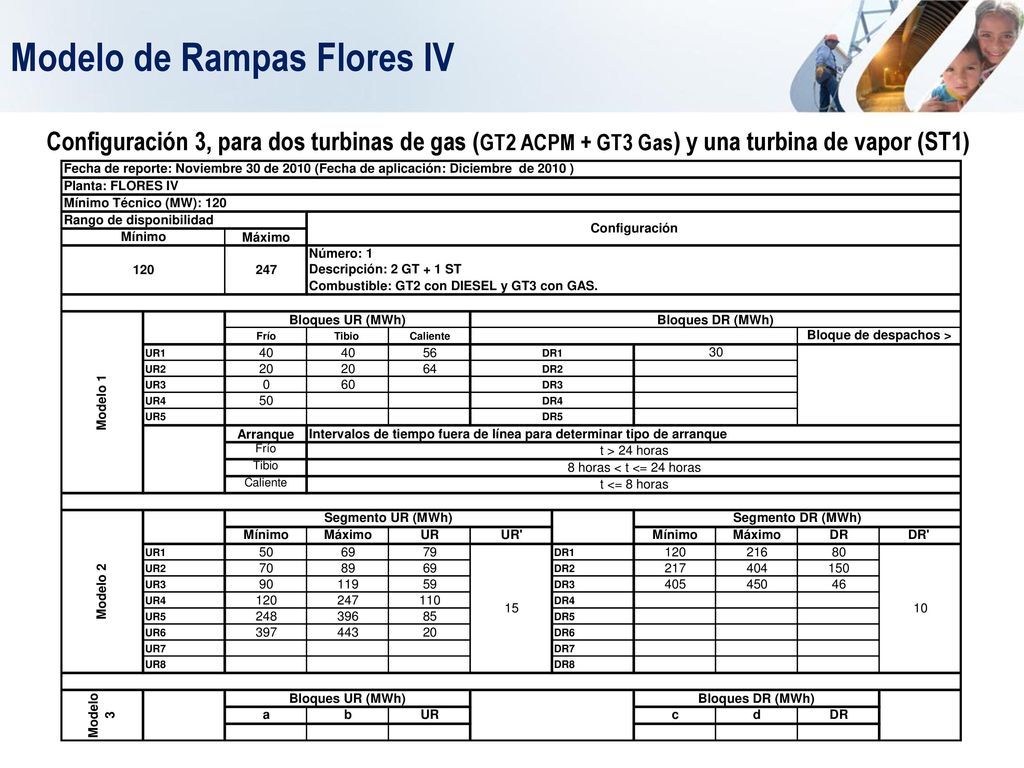

31 Modelo de Rampas Flores IV
Configuración 3, para dos turbinas de gas (GT2 ACPM + GT3 Gas) y una turbina de vapor (ST1)

32 Modelo de Rampas Flores IV

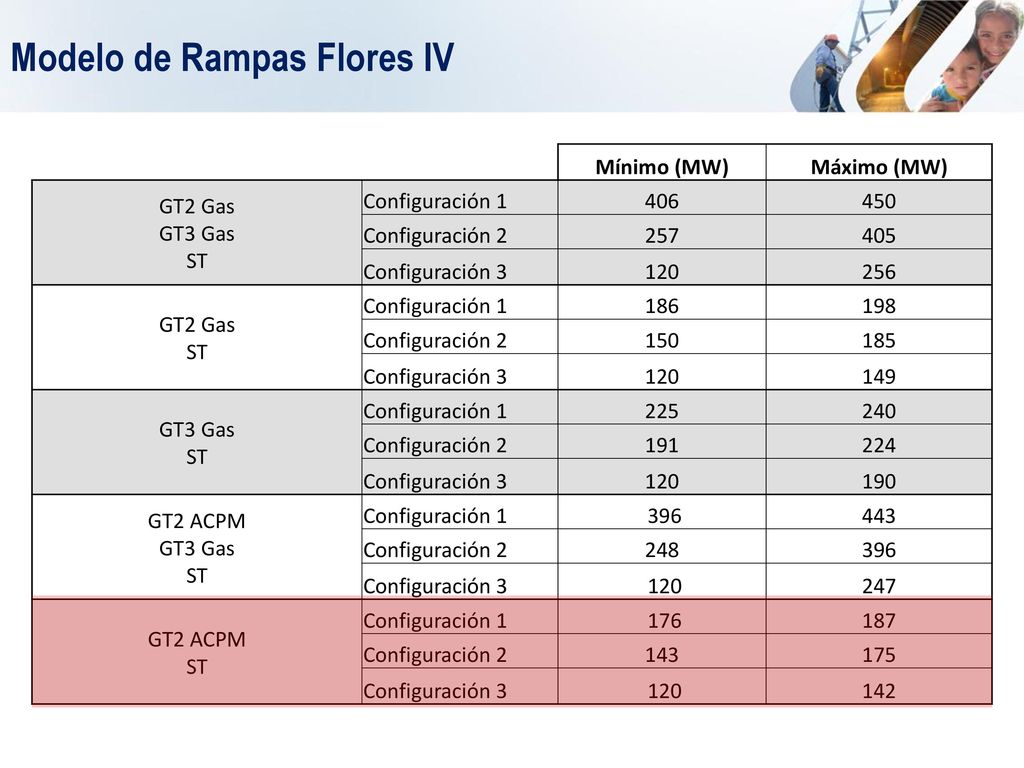

Mínimo (MW) Máximo (MW) GT2 Gas GT3 Gas ST Configuración 1 406 450 Configuración 2 257 405 Configuración 3 120 256 GT2 Gas ST 186 198 150 185 149 GT3 Gas ST 225 240 191 224 190 GT2 ACPM GT3 Gas ST  396 443 248 396  120 247 GT2 ACPM ST  176 187 143 175 142

33 Modelo de Rampas Flores IV
Configuración 1, para una turbina de gas (GT2 ACPM) y una turbina de vapor (ST1)

34 Modelo de Rampas Flores IV
Configuración 2, para una turbina de gas (GT2 ACPM) y una turbina de vapor (ST1)

35 Modelo de Rampas Flores IV
Configuración 3, para una turbina de gas (GT2 ACPM) y una turbina de vapor (ST1)

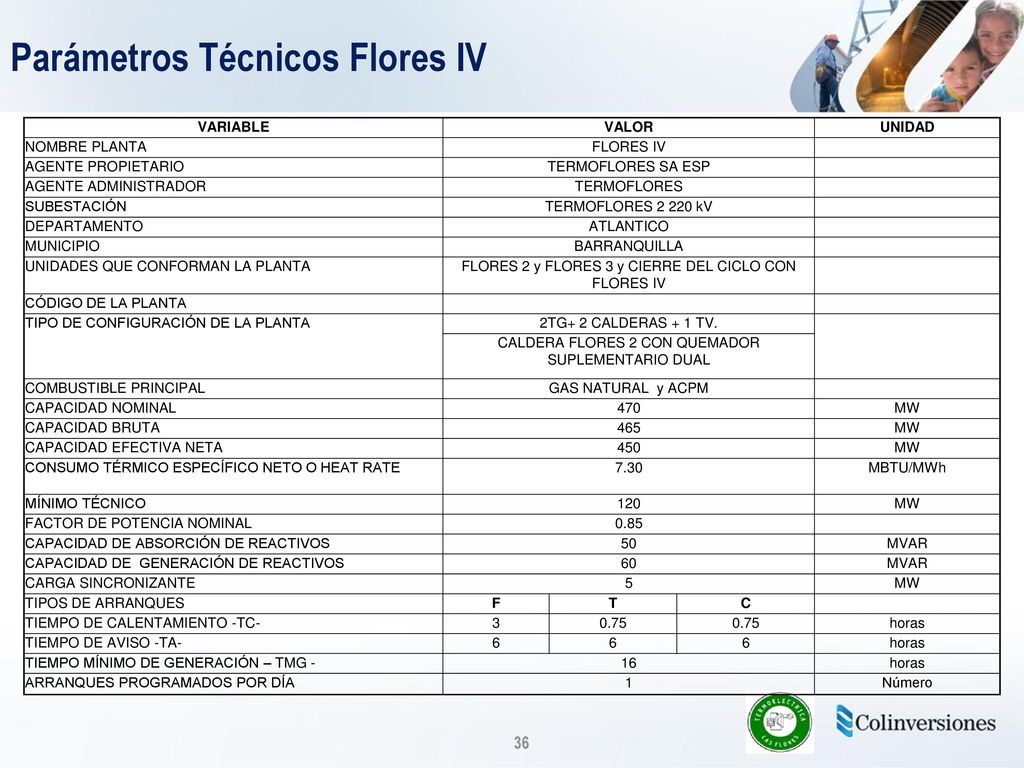

36 Parámetros Técnicos Flores IV
VARIABLE VALOR UNIDAD NOMBRE PLANTA FLORES IV AGENTE PROPIETARIO TERMOFLORES SA ESP AGENTE ADMINISTRADOR TERMOFLORES SUBESTACIÓN TERMOFLORES kV DEPARTAMENTO ATLANTICO MUNICIPIO BARRANQUILLA UNIDADES QUE CONFORMAN LA PLANTA FLORES 2 y FLORES 3 y CIERRE DEL CICLO CON FLORES IV CÓDIGO DE LA PLANTA TIPO DE CONFIGURACIÓN DE LA PLANTA 2TG+ 2 CALDERAS + 1 TV. CALDERA FLORES 2 CON QUEMADOR SUPLEMENTARIO DUAL COMBUSTIBLE PRINCIPAL GAS NATURAL y ACPM CAPACIDAD NOMINAL 470 MW CAPACIDAD BRUTA 465 CAPACIDAD EFECTIVA NETA 450 CONSUMO TÉRMICO ESPECÍFICO NETO O HEAT RATE 7.30 MBTU/MWh MÍNIMO TÉCNICO 120 FACTOR DE POTENCIA NOMINAL 0.85 CAPACIDAD DE ABSORCIÓN DE REACTIVOS 50 MVAR CAPACIDAD DE GENERACIÓN DE REACTIVOS 60 CARGA SINCRONIZANTE 5 TIPOS DE ARRANQUES F T C TIEMPO DE CALENTAMIENTO -TC- 3 0.75 horas TIEMPO DE AVISO -TA- 6 TIEMPO MÍNIMO DE GENERACIÓN – TMG - 16 ARRANQUES PROGRAMADOS POR DÍA 1 Número

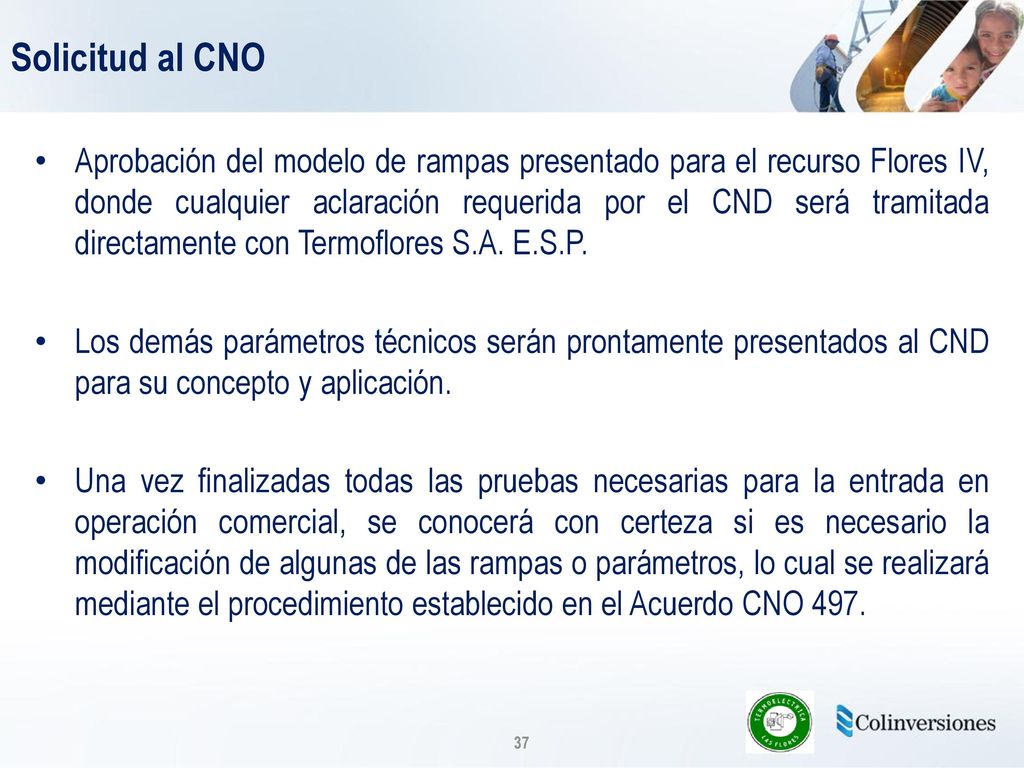

37 Solicitud al CNO Aprobación del modelo de rampas presentado para el recurso Flores IV, donde cualquier aclaración requerida por el CND será tramitada directamente con Termoflores S.A. E.S.P. Los demás parámetros técnicos serán prontamente presentados al CND para su concepto y aplicación. Una vez finalizadas todas las pruebas necesarias para la entrada en operación comercial, se conocerá con certeza si es necesario la modificación de algunas de las rampas o parámetros, lo cual se realizará mediante el procedimiento establecido en el Acuerdo CNO 497.
