1 Autor: Carlos Reyes Guerola
Trabajo Fin de Grado Grado en Ingeniería Electrónica Industrial y Automática Desarrollo de un sistema para control de microclimas en cultivo de plantas Tutores: Álvaro Tormos Ferrando Antonio Guill Ibáñez Autor: Carlos Reyes Guerola

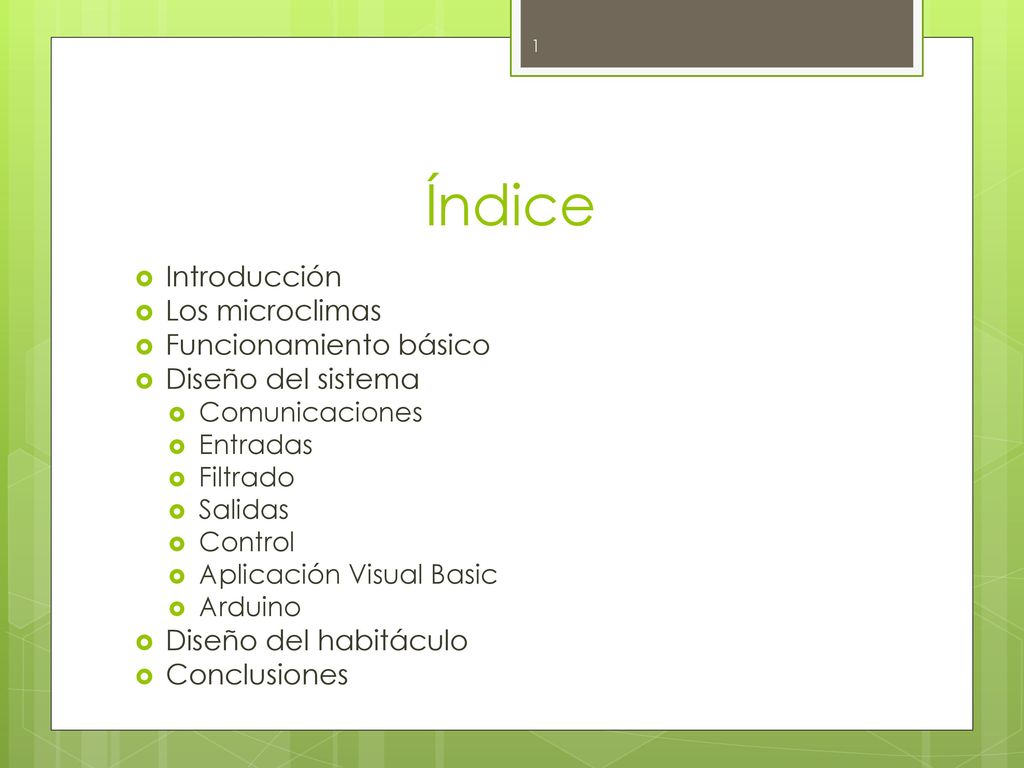

2 Índice Introducción Los microclimas Funcionamiento básico
Diseño del sistema Comunicaciones Entradas Filtrado Salidas Control Aplicación Visual Basic Arduino Diseño del habitáculo Conclusiones

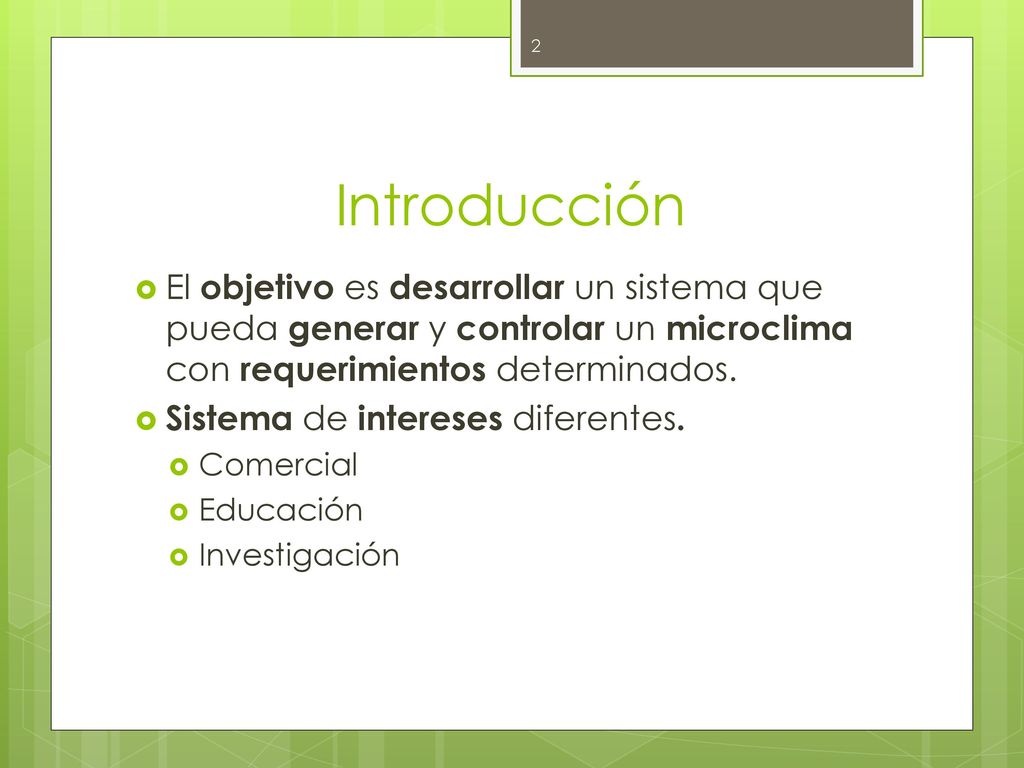

3 Introducción El objetivo es desarrollar un sistema que pueda generar y controlar un microclima con requerimientos determinados. Sistema de intereses diferentes. Comercial Educación Investigación

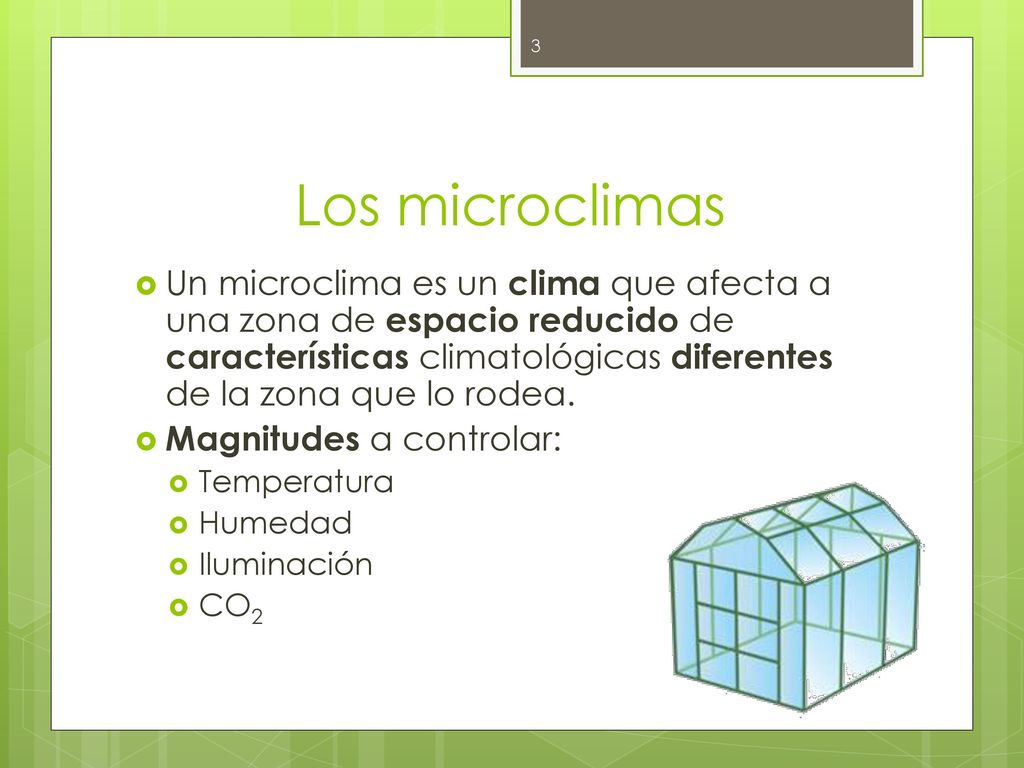

4 Los microclimas Un microclima es un clima que afecta a una zona de espacio reducido de características climatológicas diferentes de la zona que lo rodea. Magnitudes a controlar: Temperatura Humedad Iluminación CO2

5 Funcionamiento básico

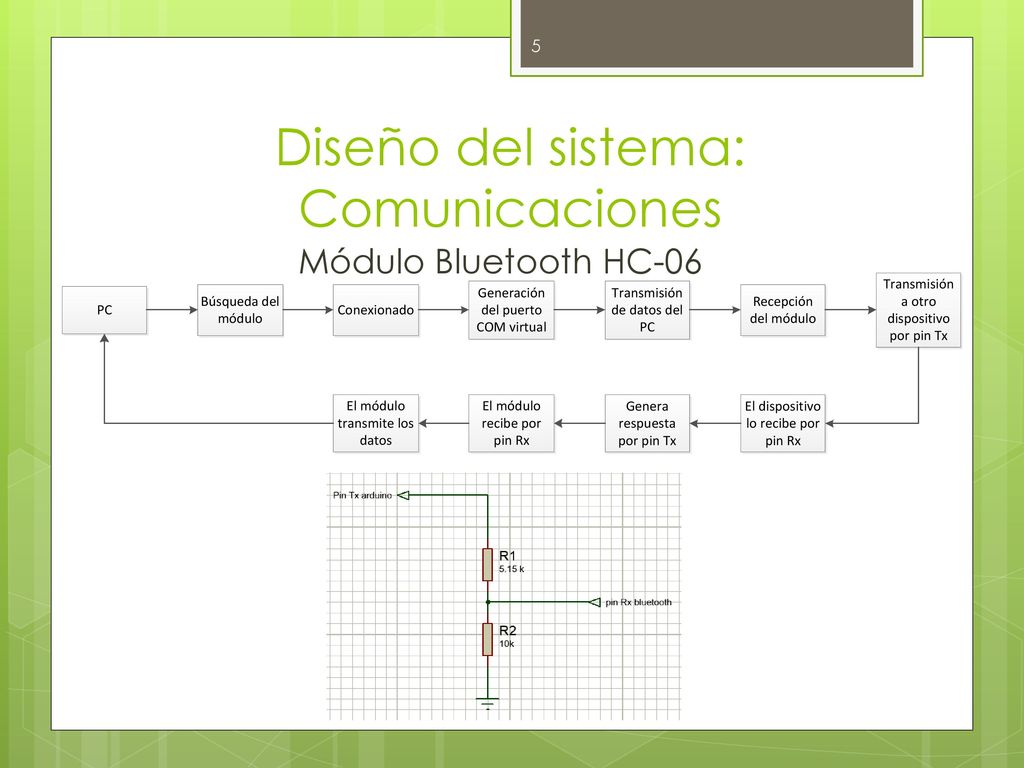

6 Diseño del sistema: Comunicaciones
Módulo Bluetooth HC-06

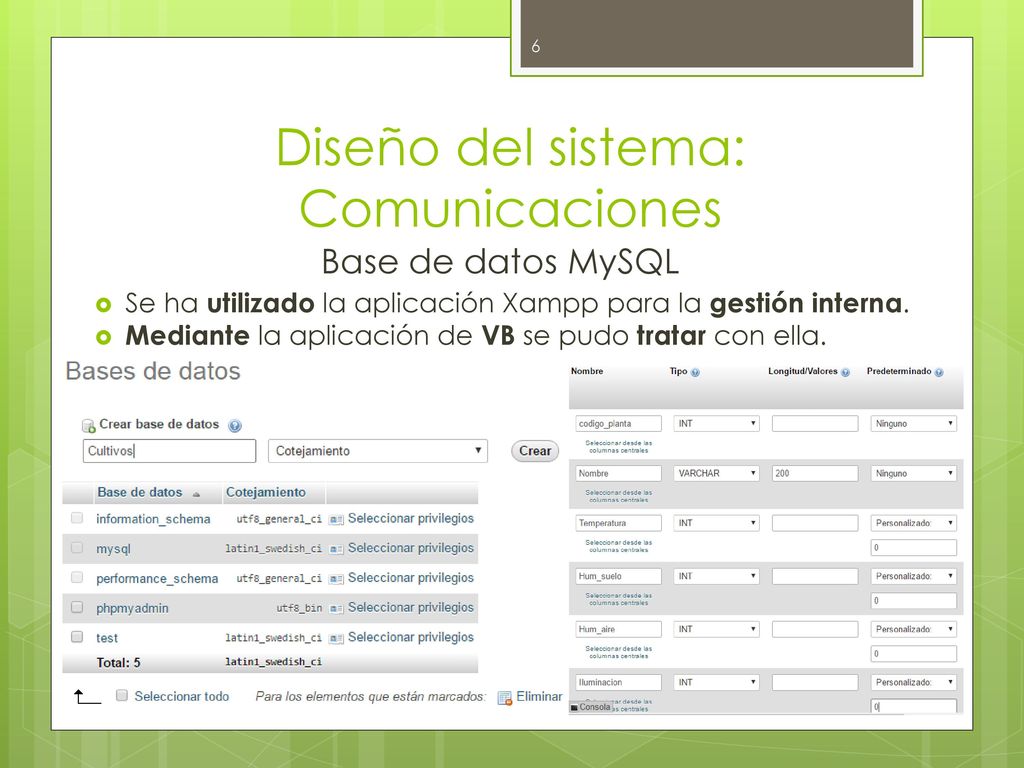

7 Diseño del sistema: Comunicaciones
Base de datos MySQL Se ha utilizado la aplicación Xampp para la gestión interna. Mediante la aplicación de VB se pudo tratar con ella.

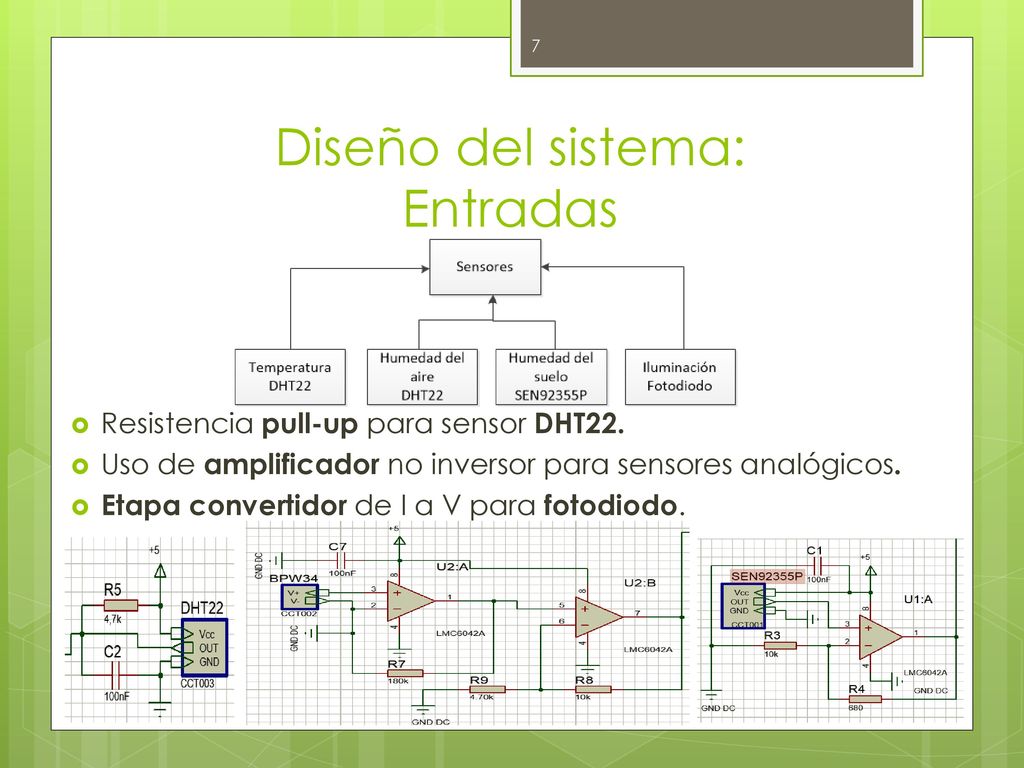

8 Diseño del sistema: Entradas
Resistencia pull-up para sensor DHT22. Uso de amplificador no inversor para sensores analógicos. Etapa convertidor de I a V para fotodiodo.

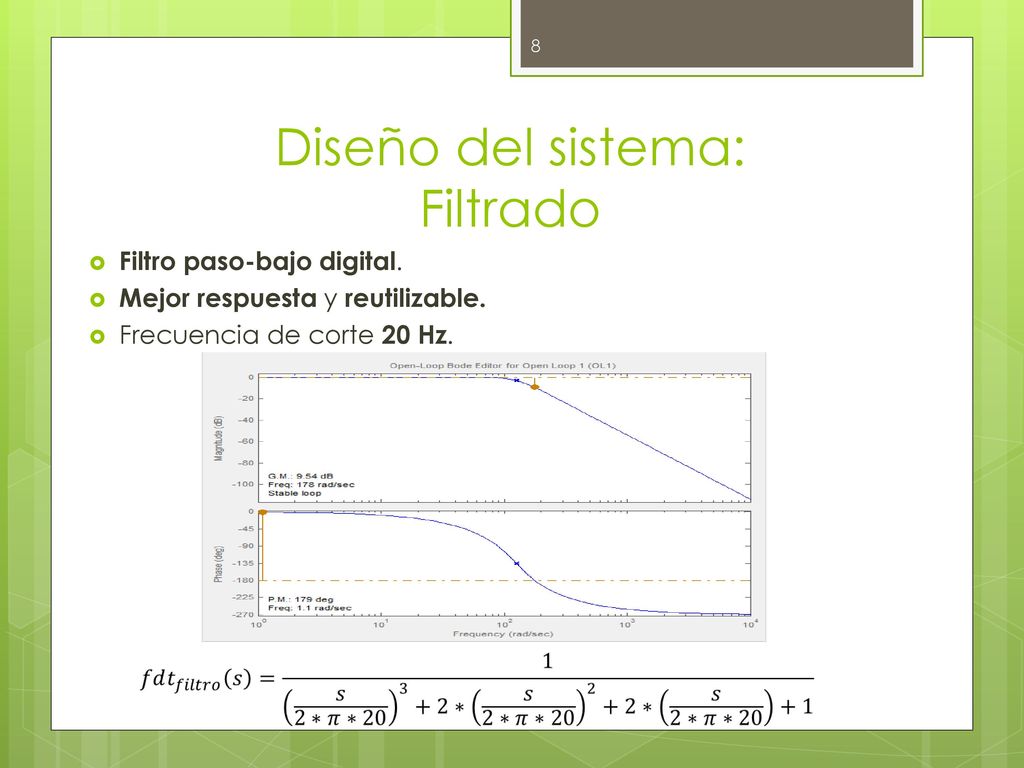

9 Diseño del sistema: Filtrado
Filtro paso-bajo digital. Mejor respuesta y reutilizable. Frecuencia de corte 20 Hz.

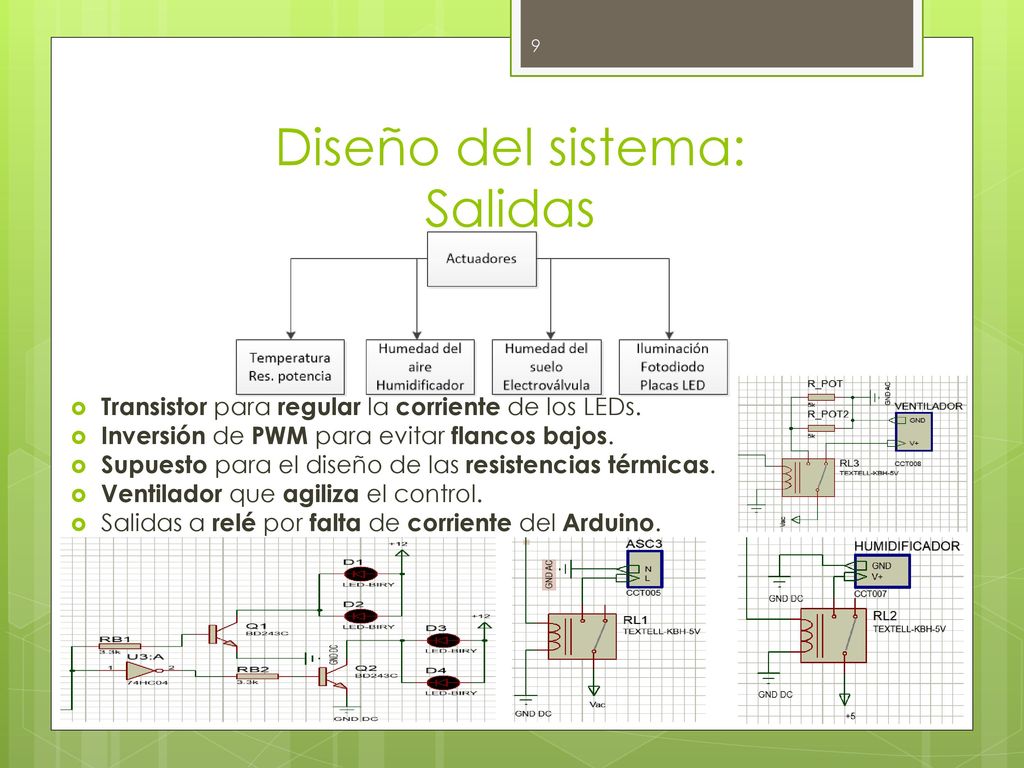

10 Diseño del sistema: Salidas
Transistor para regular la corriente de los LEDs. Inversión de PWM para evitar flancos bajos. Supuesto para el diseño de las resistencias térmicas. Ventilador que agiliza el control. Salidas a relé por falta de corriente del Arduino.

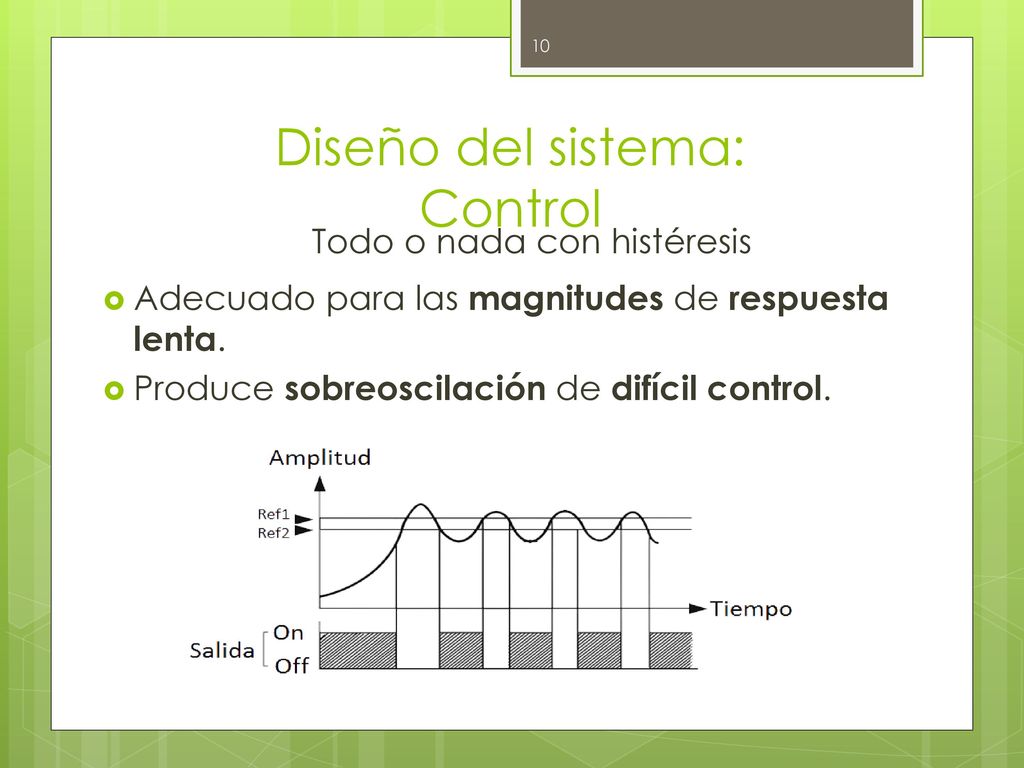

11 Diseño del sistema: Control
Todo o nada con histéresis Adecuado para las magnitudes de respuesta lenta. Produce sobreoscilación de difícil control.

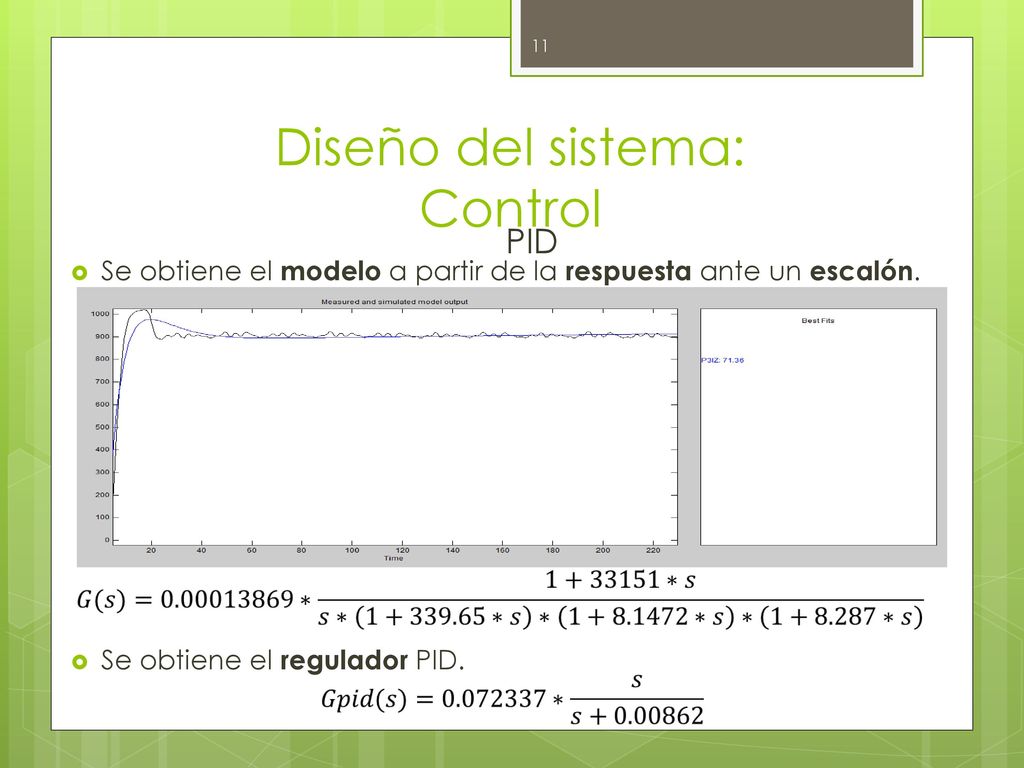

12 Diseño del sistema: Control
PID Se obtiene el modelo a partir de la respuesta ante un escalón. Se obtiene el regulador PID.

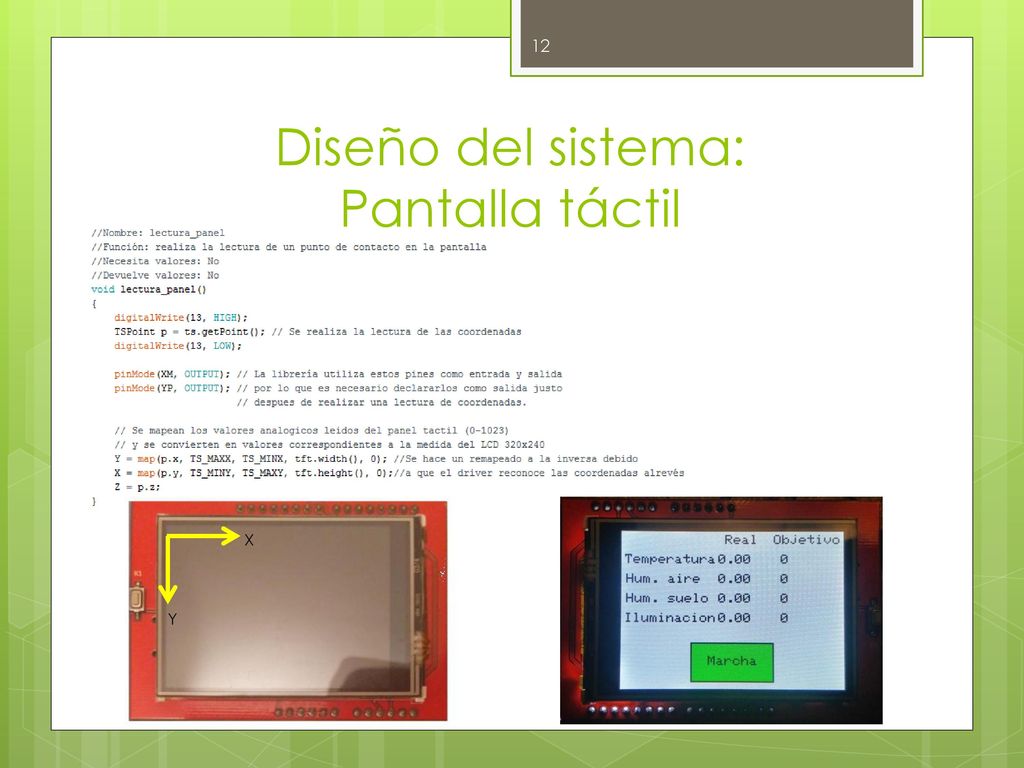

13 Diseño del sistema: Pantalla táctil
X Y

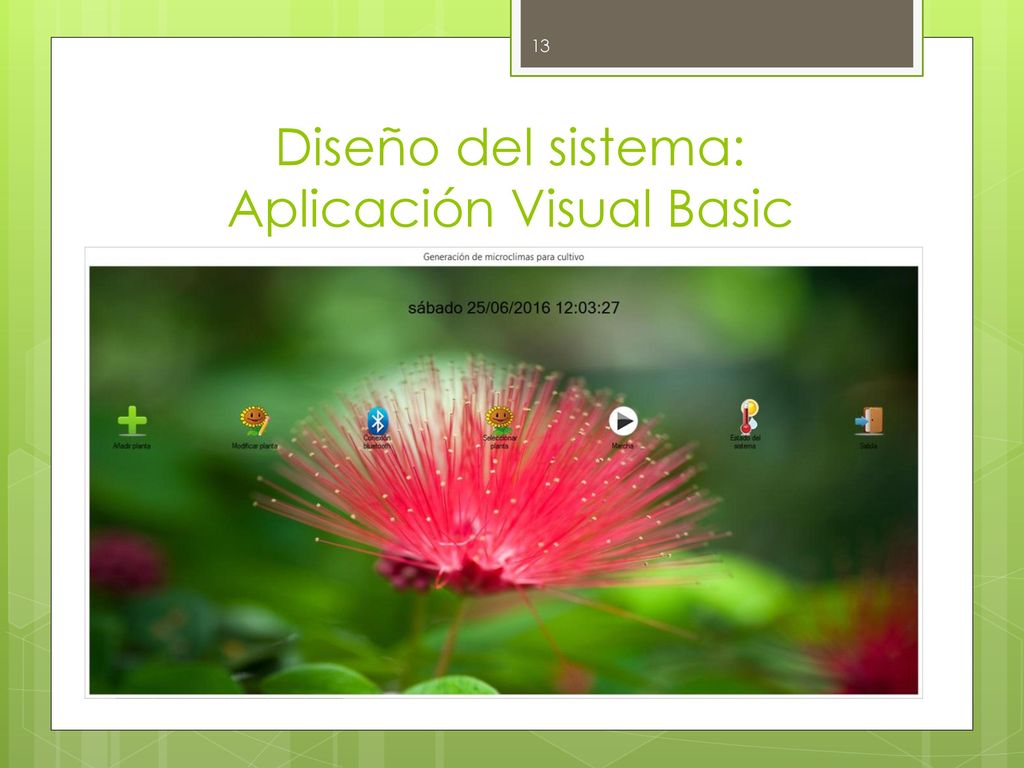

14 Diseño del sistema: Aplicación Visual Basic

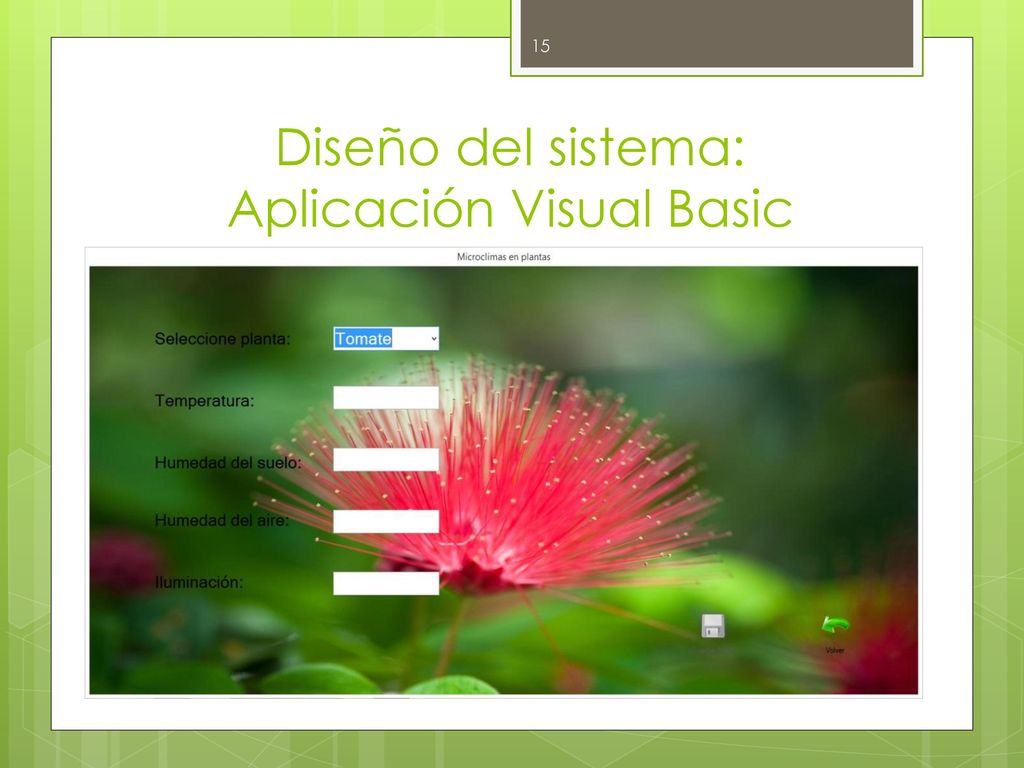

15 Diseño del sistema: Aplicación Visual Basic

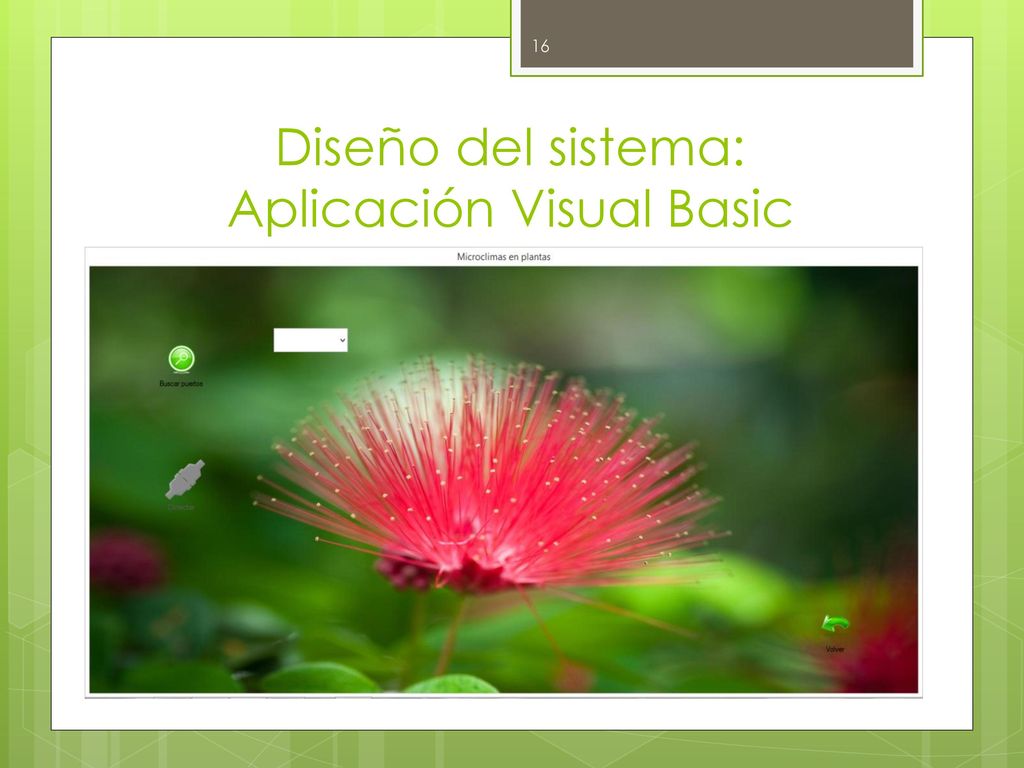

16 Diseño del sistema: Aplicación Visual Basic

17 Diseño del sistema: Aplicación Visual Basic

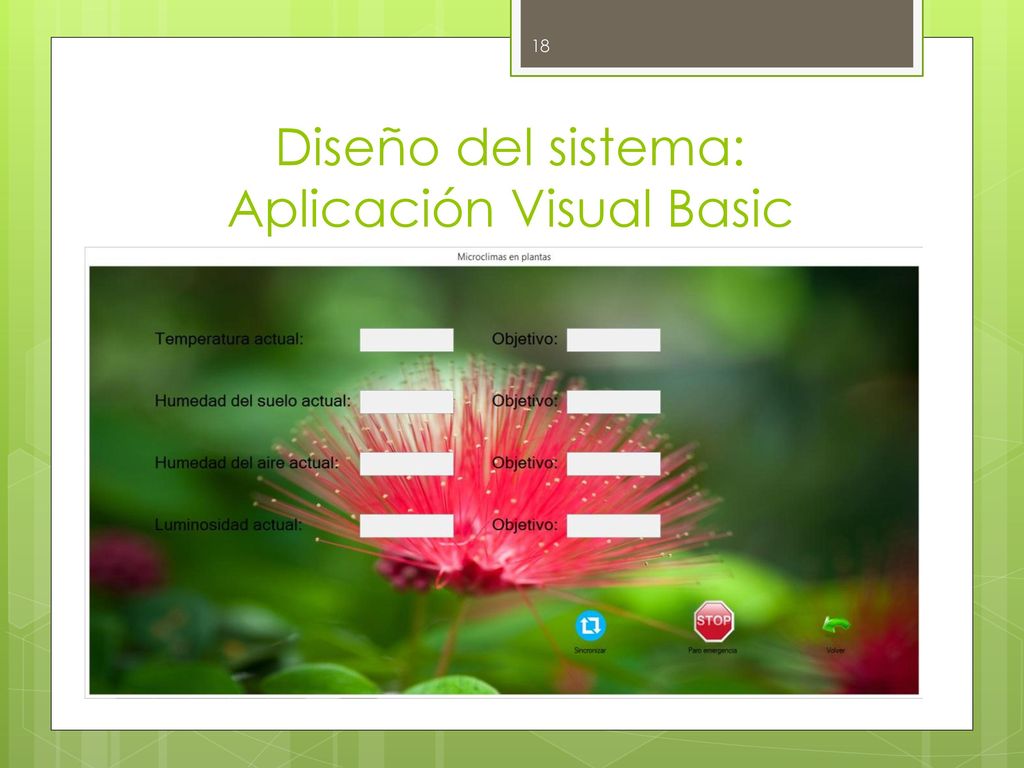

18 Diseño del sistema: Aplicación Visual Basic

19 Diseño del sistema: Aplicación Visual Basic

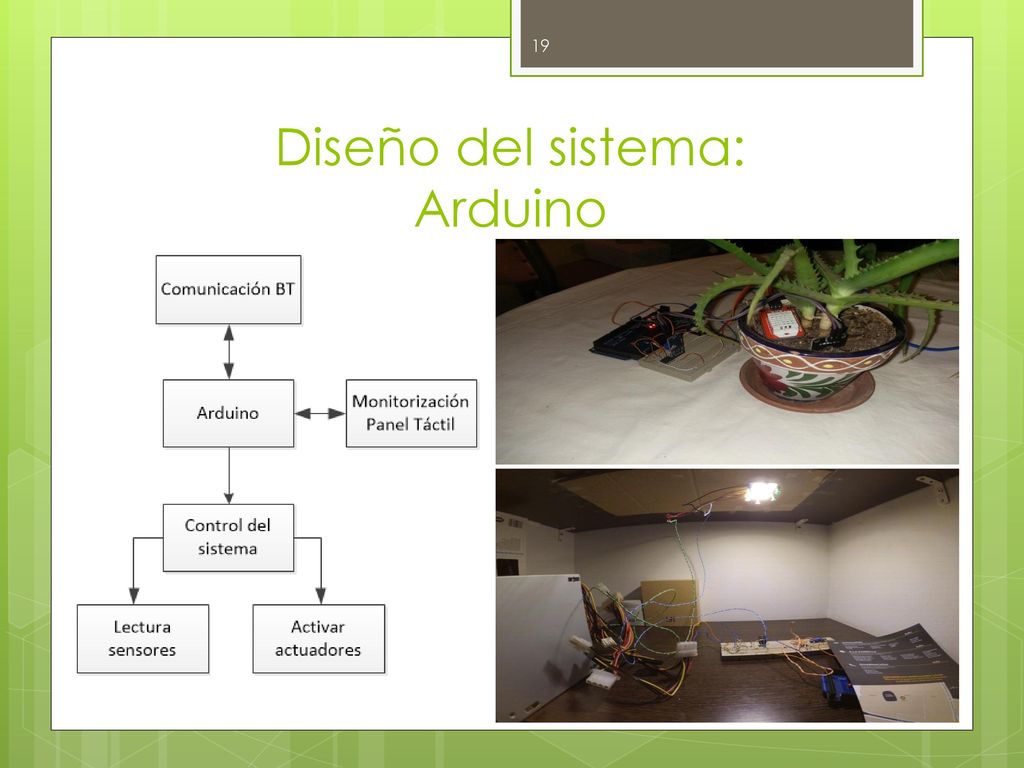

20 Diseño del sistema: Arduino

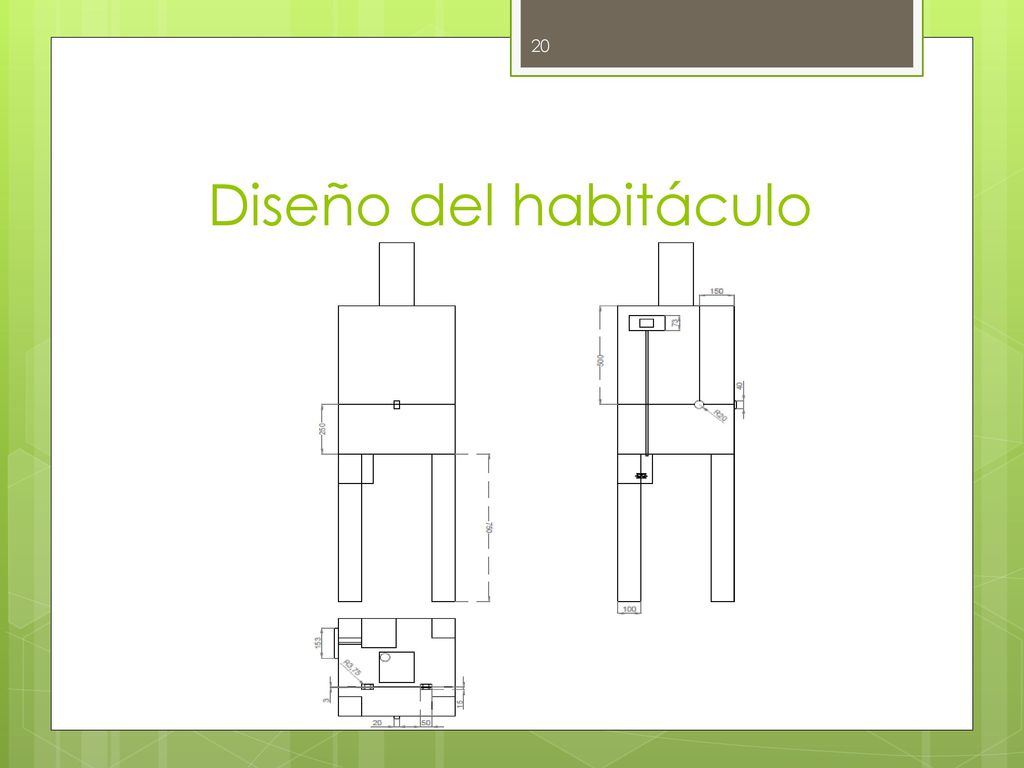

21 Diseño del habitáculo

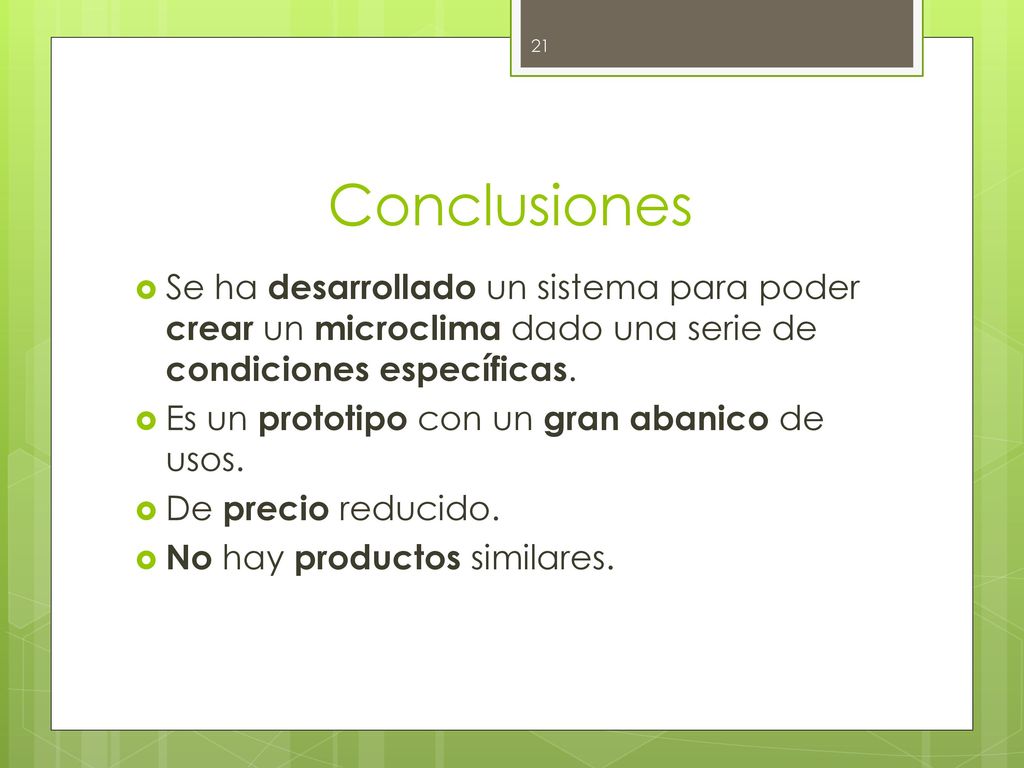

22 Conclusiones Se ha desarrollado un sistema para poder crear un microclima dado una serie de condiciones específicas. Es un prototipo con un gran abanico de usos. De precio reducido. No hay productos similares.

23 Autor: Carlos Reyes Guerola
Trabajo Fin de Grado Grado en Ingeniería Electrónica Industrial y Automática Desarrollo de un sistema para control de microclimas en cultivo de plantas Tutores: Álvaro Tormos Ferrando Antonio Guill Ibáñez Autor: Carlos Reyes Guerola
