1 Cómo hacemos el belén en el Colegio Hogar con luz, música y movimiento
Vigo 24 de diciembre de 2011 Por José Mª Núñez Lamas

2

3 Con 18 mesas iguales se hace este estrado
Poniendo tapas de madera encima y la tela alrededor

4 Tarima/2 Tarima/2 Tabla 6 Tabla 5 Tabla 4 Tabla 1 Tabla3 Tabla 2
Tabla para tapar trofeos Tarima/2 Tarima/2 Boca para diapositivas Tabla 7 Tabla 6 Tabla 5 Tabla 4 Tabla 1 Tabla3 Tabla 2

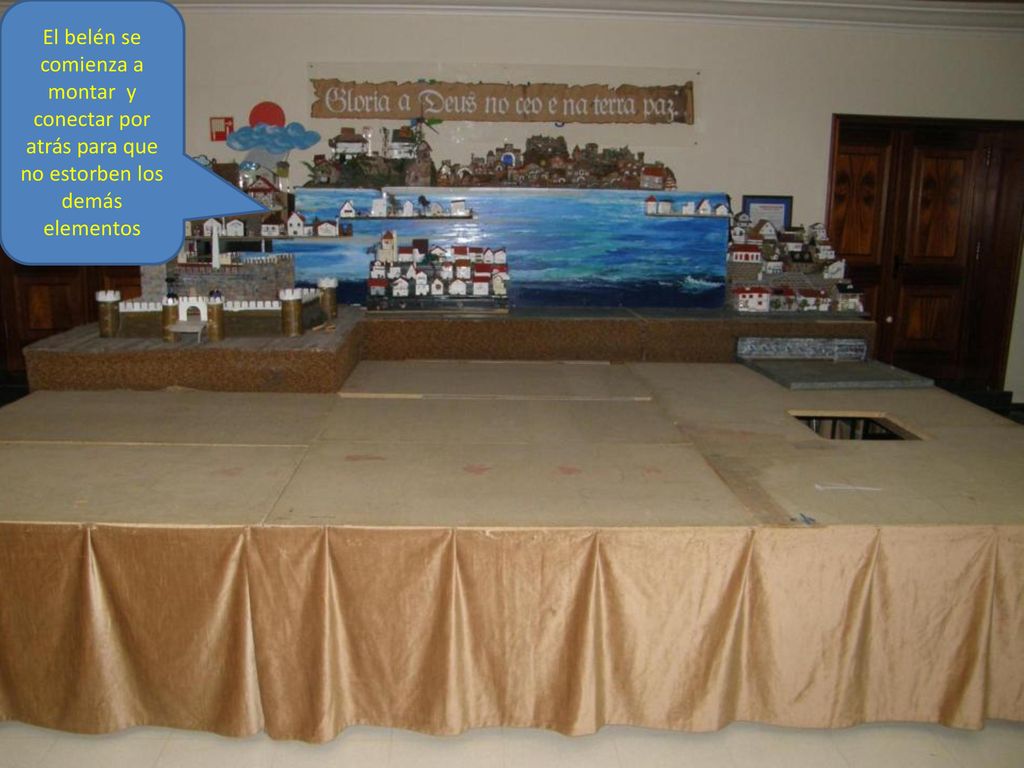

5 El belén se comienza a montar y conectar por atrás para que no estorben los demás elementos

6 Los pueblos Estos pueblos están hechos previamente sobre una tabla que pase por las puertas. Constan de casitas hechas de hojalata y pintadas con pintura de aceite para que no se oxiden. Las casitas están colocadas en escalera,

7 Los pueblos cada casita lleva dentro una bombilla de 25w , 230 v cuya luz baila al son de la música de los villancicos. En cada pueblo también hay una fuente de alimentación de 5v en continua para los circuitos electrónicos. Esta fuente va a 230 v fijos. Por tanto: De cada pueblo salen 2 cables

8 Relé estático Controla todas las lámparas de colores que van dentro de las casitas. (No hace falta tanta intensidad de 25amperios ) Hace bailar la luz con la música (Precio aprox. 12 € Se adquiere en un comercio de electrónica)

9 Montaje del relé estático Funcionamiento del relé
A la red eléctrica Salida para centenares de bombillas Entrada de audio. Va conectada a la salida de una casette quitando el altavoz

10 Esquema que funciona en el belén
Potenciómetro para regular la señal Fusible Se añadió un transformador elevador (vale cualquier transformador) para la señal de audio, porque era escasa

11 Maquinaria que mueve el belén
Salidas variables con la música Salida red 230 v Señal de audio para relés Salida temporizada230 v Temporizador, enciende y apaga relé Relés estáticos Tr. que aumenta la señal Enciende lámpara para ver Interruptor red 230 v Entrada red 230 v

12 Fuente de 7 caños con una bomba de agua de lavadora
El tubo de salida de la bomba se dobla para que permanezca cebada . Para iniciar hay que chupar por dicho tubo

13

14 La serpiente bailarina
Consiste en un motor cuyo eje sobresale un poco por arriba. El eje está rodeado por un imán sacado de un altavoz . La culebra va pegada a una hojalata. Al girar va y viene

15 Las diapositivas del portal
Pantalla Espejo Debajo del portal se coloca un proyector. Con dos espejos la imagen se ve en la pantalla que está detrás del portal Proyector Espejo

16 La estrella de los reyes
Se desplaza por el techo. Consiste en proyectar la estrella sobre un espejo móvil que gira a muy poca velocidad

17 Otros artilugios Molinos eólicos con un motor paso a paso de una antigua disquetera Mariposa que vuela con un motorcito de casette Gallinas que picotean, haciendo girar un imán por debajo

18

19 ¡Por nosotros y por nuestra salvación bajó del cielo!

20 Advertencias: Parecen juguetes, pero tienen que trabajar 20 días seguidos sin fallos. Artilugio que se estropea, se tarda un año en arreglarlo, o no tiene solución. Están hechos de materiales reciclados la mayoría, algunos llevan 40 años funcionando. Ojo a las tensiones. 230 voltios, 5 voltios =, 12 voltios = Ojo al calor de las bombillas, (pequeñas estufas). No estar ”fozando” todo el tiempo en el artilugio que funciona, dejarlo para la inauguración. Etc… Mucho sentido común, imaginación, talento y dedicación. El BELÉN es una exposición de trabajos, no cogidos con mocos, sino bien experimentados. Las casitas de hojalata se hacían el electrónica para aprender a soldar. ( Hoy día no se encuentra hojalata) Los “pueblos” se estropean al subirlos o bajarlos del desván, (antes había muchos alumnos adolescentes que pensaban que esto era un juego. (desastre). Ahora son más formales. Se trabaja mejor con 6, que con 60. Tres efes: fuerte, fácil y que funcione. (feo no) Feliz Navidad Vigo
