RESULTADOS.  CARACTERÍSTICAS DE MATERIAS PRIMAS.  CEMENTO : Requisitos Físicos Requisitos norma Técnica NTP ASTM 1157 Cement o Pórtland tipo.

Presentación del tema: "RESULTADOS.  CARACTERÍSTICAS DE MATERIAS PRIMAS.  CEMENTO : Requisitos Físicos Requisitos norma Técnica NTP ASTM 1157 Cement o Pórtland tipo."— Transcripción de la presentación:

1 RESULTADOS.  CARACTERÍSTICAS DE MATERIAS PRIMAS.  CEMENTO : Requisitos Físicos Requisitos norma Técnica NTP 334.082 ASTM 1157 Cement o Pórtland tipo HE Requisitos norma Técnica Cemento Tipo I NTP 334.082/ASTM C 150 Peso Específico (g/cm 3 )No especifica2.89No especifica Superficie especifica Blaine (cm 2 /g) -44002600 mínimo Expansión en Autoclave (%) 0.80 Máximo0.010.80 Máximo Fraguado Vicat Inicial (minutos) 45 mínimo18245 Mínimo Fraguado Vicat final (minutos) 420 máximo224420 Máximo Contenido aire mortero (%) -3.4412.00 Máximo Requisitos Químicos Requisitos norma Técnica NTP 334.082 ASTM 1157 Cemento Pórtland tipo HE Requisitos norma Técnica Cemento Tipo I NTP 334.082/ASTM C 150 Oxido de Magnesio, MgO (%)No especifica2.136 Máximo Trióxido de Azufre, SO 3 ( %)No especifica2.203 Máximo Perdida por ignición o al Fuego, P.F (%) No especifica2.493 Máximo Requisitos Mecánicos Requisitos norma Técnica NTP 334.082 ASTM 1157 Cemento Pórtland tipo HE Requisitos norma Técnica Cemento Tipo I NTP 334.082/ASTM C 150 Resistencia a la Compresión Kg- f/cm 2 MP a Kg- f/cm 2 MPa Kg- f/cm 2 MPa 1 día12212 135- 145 13.2- 14.20 -- 3 días24524 252- 272 24.7- 26.67 12212 7 días-- 306- 366 30.3- 35.90 19419 28 días-- 410- 435 40.2- 42.70 --

2  Elementos pétreos.  Análisis físico-químico. Análisis fisicoquímico Descripción Tipo de agregado Normas Requisito A. Grueso Requisito Afino Cantera Abrill Cantera Sertraq Agregado grueso Agregado fino Sales Solubles totales (ppm) 16303328ASTM D-516 y MTC E 219-- pH7.807.50ASTM D-512 y MTC E 718-- Carbonatos % 4.207.22ASTM D-512-- Materia Orgánica % 0.060.28ASTM D-512 y MTC E 2123% max.3% máx. Sulfatos %0.050.07ASTM D-1293 y MTC E 7191.0% máx.1.2% máx. Cloruros %0.01 ASTM D-1293 y MTC E 7200.10 % máx. Durabilidad (48h/MgSO4 ) % 1.200.94 ASTM C-88, NTP 400.16 y MTC E 209 18%15%

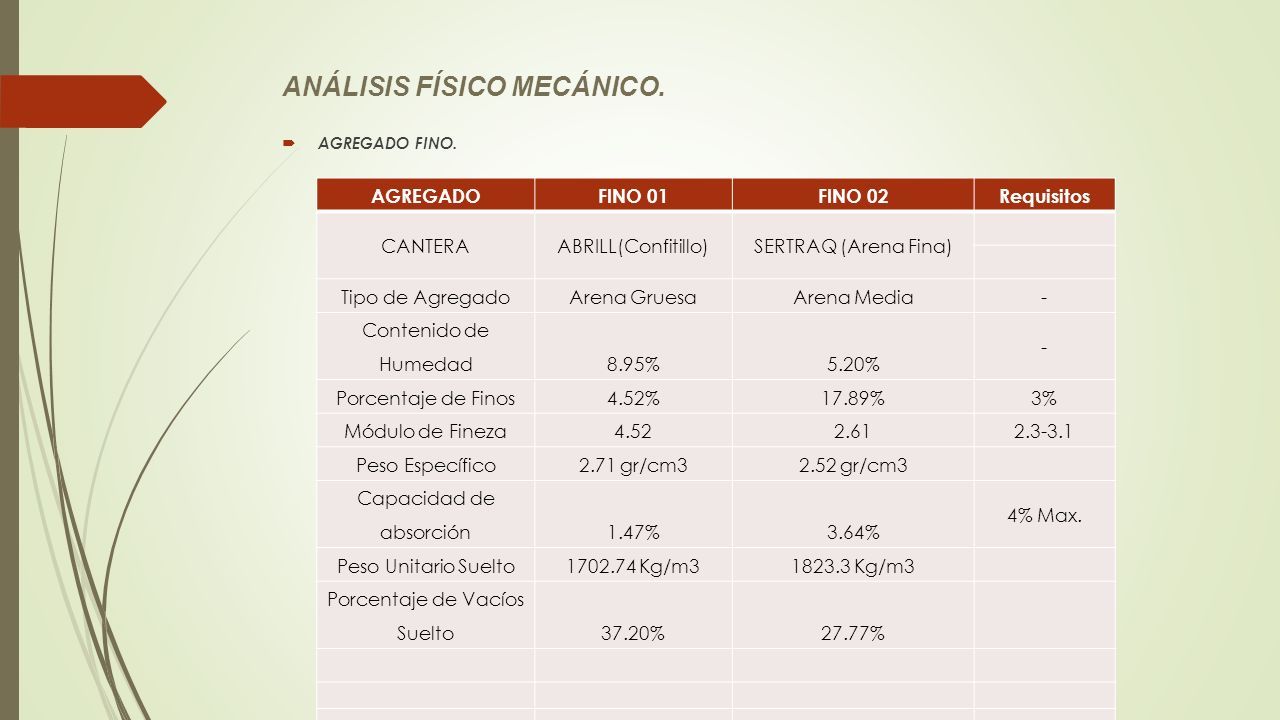

3 ANÁLISIS FÍSICO MECÁNICO.  AGREGADO FINO. AGREGADOFINO 01FINO 02Requisitos CANTERAABRILL(Confitillo)SERTRAQ (Arena Fina) Tipo de Agregado Arena GruesaArena Media - Contenido de Humedad 8.95%5.20% - Porcentaje de Finos 4.52%17.89% 3% Módulo de Fineza 4.522.61 2.3-3.1 Peso Específico 2.71 gr/cm32.52 gr/cm3 Capacidad de absorción 1.47%3.64% 4% Max. Peso Unitario Suelto 1702.74 Kg/m31823.3 Kg/m3 Porcentaje de Vacíos Suelto 37.20%27.77%

4 Agregado Grueso. AGREGADOGRUESO 01GRUESO 02Requisitos CANTERA ABRILL (Piedra Chancada de 3/4") ABRILL (Piedra Chancada de 1/2") Tipo de Agregado Anguloso - Contenido de Humedad 0.51%1.10% - Porcentaje de Finos 0.31%0.34% 1% Tamaño Máximo Absoluto 2"1" - Tamaño Máximo Nominal 1"3/4" - Módulo de Fineza 7.947.02 - Peso Específico 2.66 gr/cm3 - Capacidad de absorción 1.26%1.12% - Peso Unitario Varillado 1584.14 Kg/m31594.30 Kg/m3 - Porcentaje de Vacíos Varillado 40.52%40.14% - Peso Unitario Suelto 1414.71 Kg/m31419.79 Kg/m3 - Porcentaje de Vacíos Suelto 46.89%46.69% - Índice de Aplanamiento 16.82%6.30% - Índice de Alargamiento 22.72%17.84% - % De Abrasión21.20% 40% ma x.

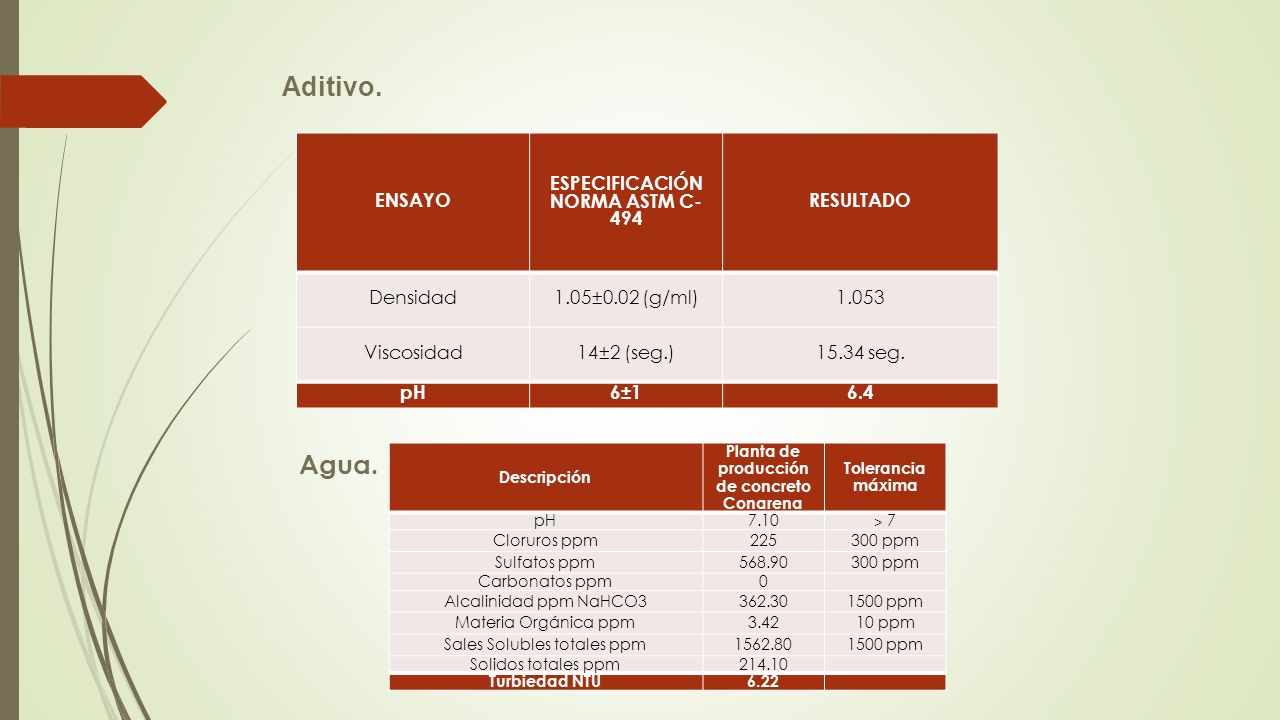

5 Aditivo. ENSAYO ESPECIFICACIÓN NORMA ASTM C- 494 RESULTADO Densidad1.05±0.02 (g/ml)1.053 Viscosidad14±2 (seg.)15.34 seg. pH6±16.4 Agua. Descripción Planta de producción de concreto Conarena Tolerancia máxima pH7.10 ˃ 7 Cloruros ppm225300 ppm Sulfatos ppm568.90300 ppm Carbonatos ppm0 Alcalinidad ppm NaHCO3362.301500 ppm Materia Orgánica ppm3.4210 ppm Sales Solubles totales ppm1562.801500 ppm Solidos totales ppm214.10 Turbiedad NTU6.22

6 Elaboración del concreto.  Diseño de mezcla. Diseño de mezcla utilizado por la empresa de premezclado CONARENA

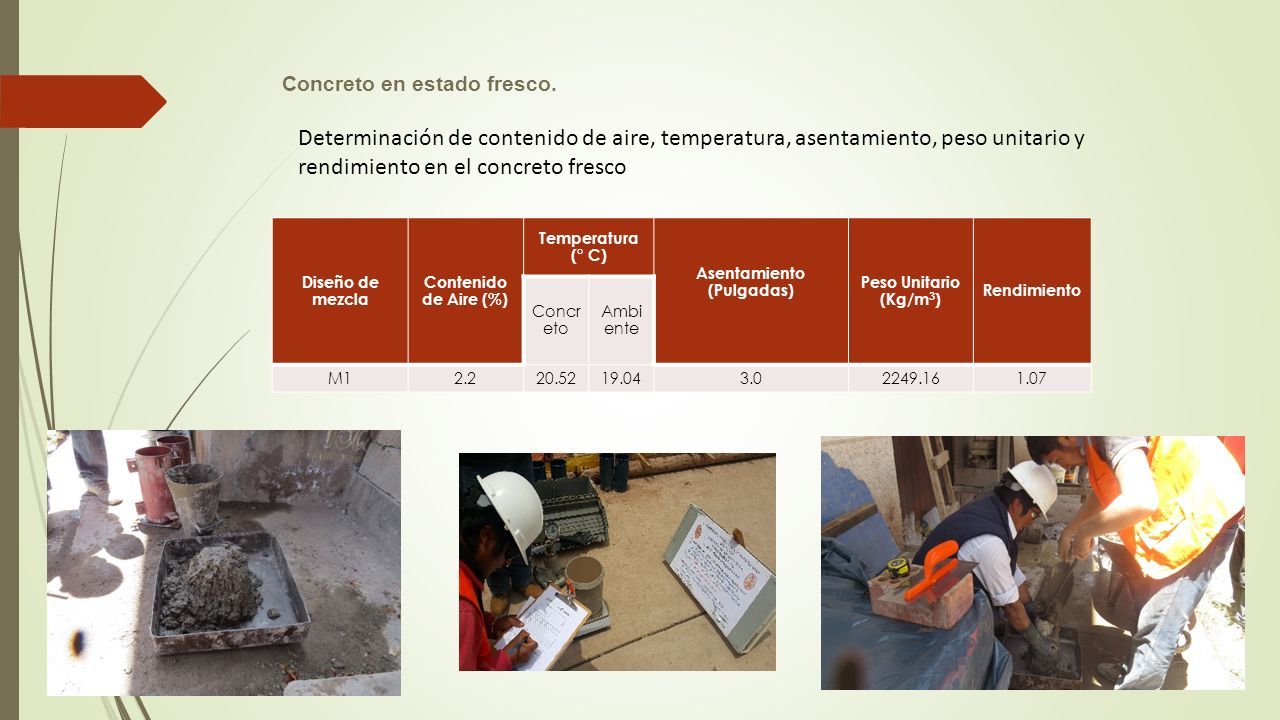

7 Concreto en estado fresco. Diseño de mezcla Contenido de Aire (%) Temperatura (° C) Asentamiento (Pulgadas) Peso Unitario (Kg/m 3 ) Rendimiento Concr eto Ambi ente M12.220.5219.043.02249.161.07 Determinación de contenido de aire, temperatura, asentamiento, peso unitario y rendimiento en el concreto fresco

8 Concreto en estado Endurecido. RESISTENCIA A COMPRESION. EDAD (días) Resistencia Compresión Promedio (Kg/cm 2 ) % DE EVOLUCIÓN DEL f’c 142,9317,52% 2150,0561,24% 3190,1277,60% 4211,2886,24% 5229,4893,67% 6243,2099,26% 7251,87102,80% 14268,72109,68% 21284,96116,31% 28292,35119,33% 32297,04121,24% 42300,63122,71% 56308,58125,95% 70313,62128,01%

9

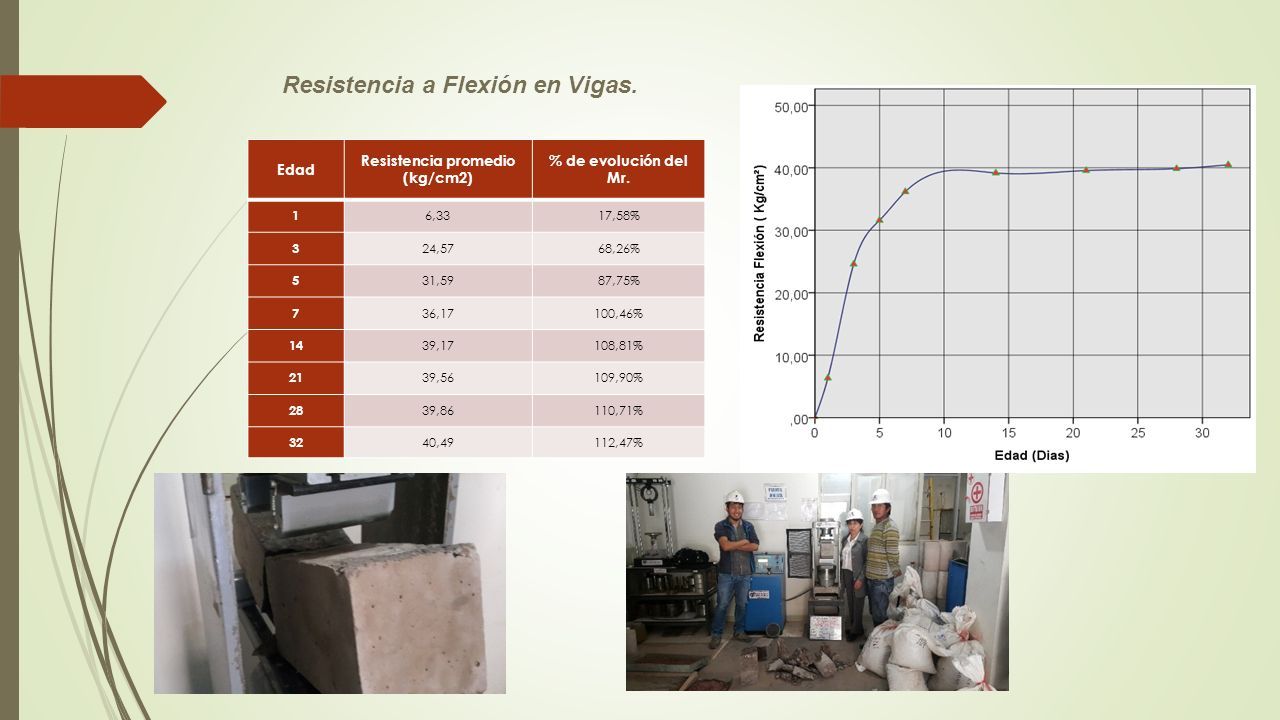

10 Resistencia a Flexión en Vigas. Edad Resistencia promedio (kg/cm2) % de evolución del Mr. 1 6,3317,58% 3 24,5768,26% 5 31,5987,75% 7 36,17100,46% 14 39,17108,81% 21 39,56109,90% 28 39,86110,71% 32 40,49112,47%

11 Módulo de Elasticidad Estático por Compresión Simple. EDAD (días) RESISTENCIA PROMEDIO (Kg/cm 2 ) Módulo de Elasticidad Promedio (Kg/cm 2 ) 142,9316841.63 2150,05 67367.99 3190,1276588.36 4211,28 83628.12 5229,4891263.27 6243,2097405.06 7251,87104876.06 14268,72 121815.91 21284,96144715.27 28292,35 151551.96 32297,04 154212.86 42300,63 177385.80 56308,58 195121.61 70313,62 214890.87

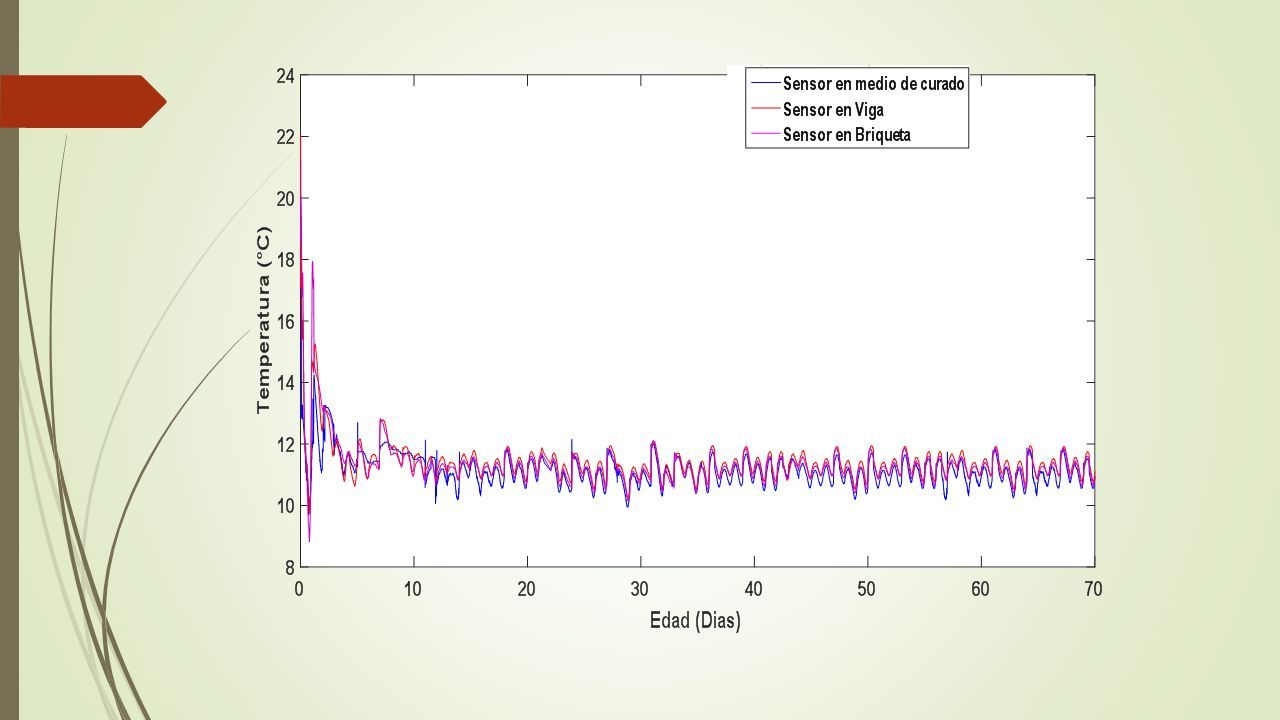

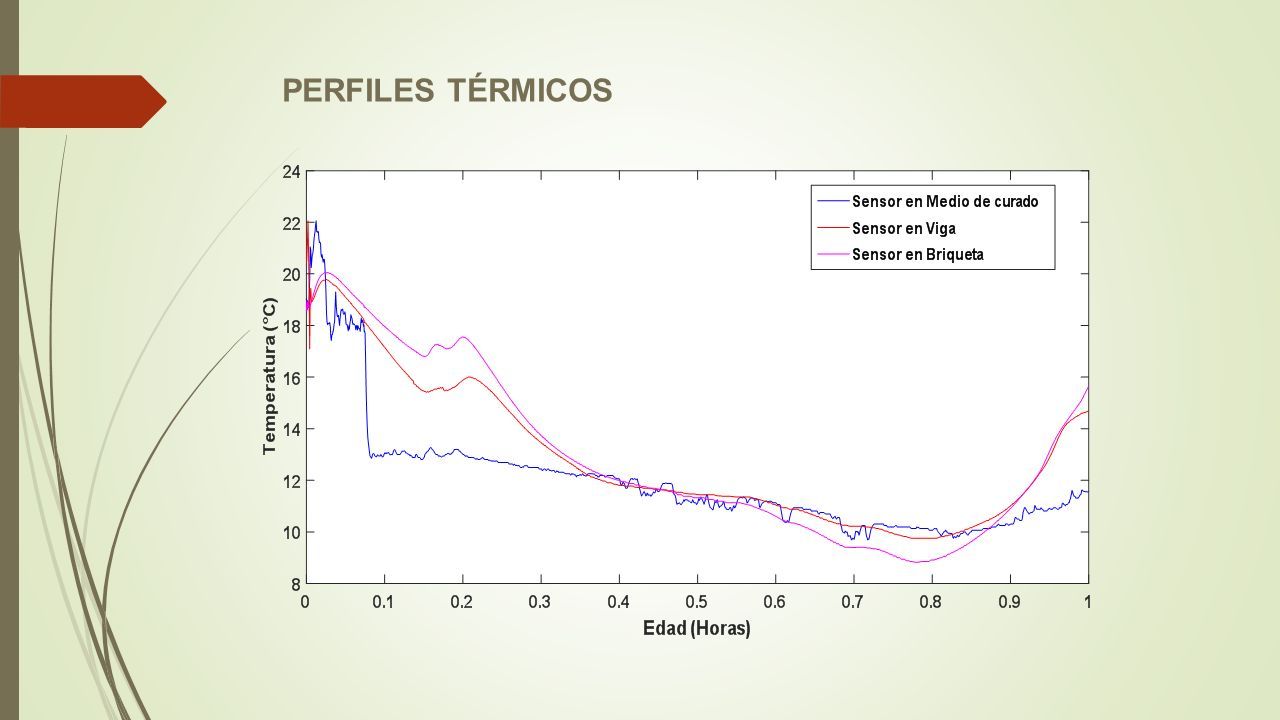

12 PERFILES TÉRMICOS

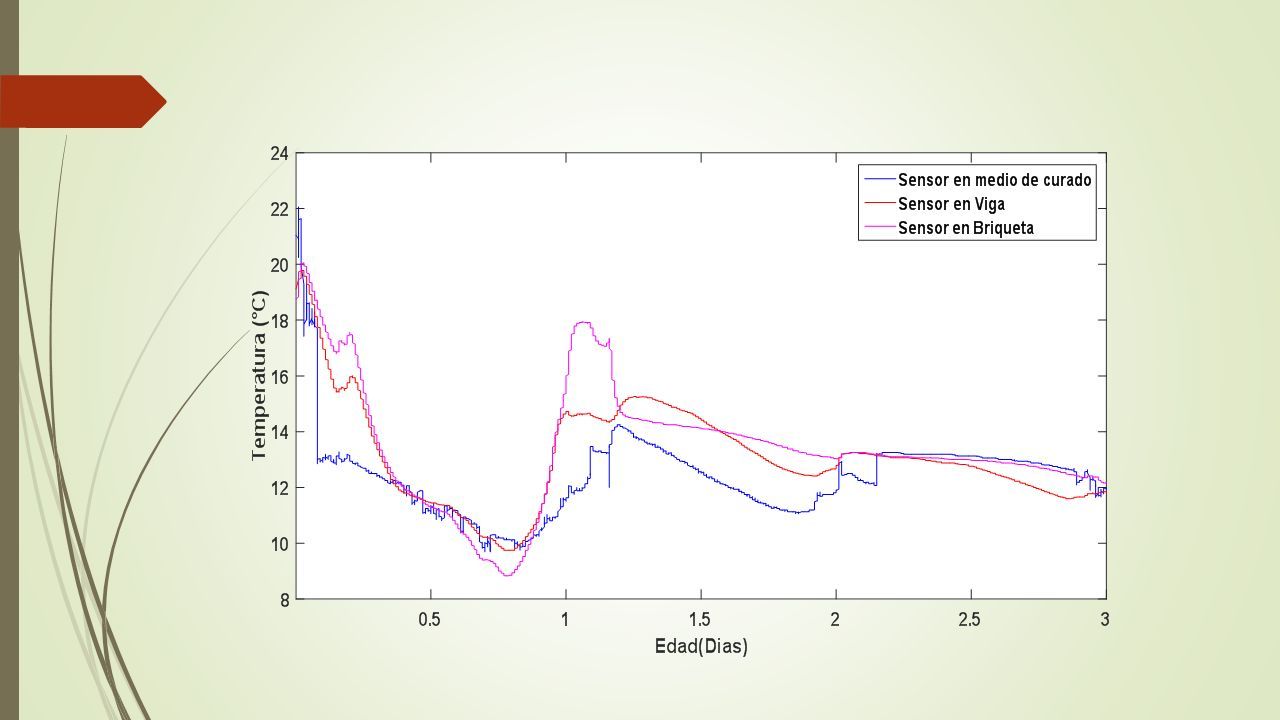

13

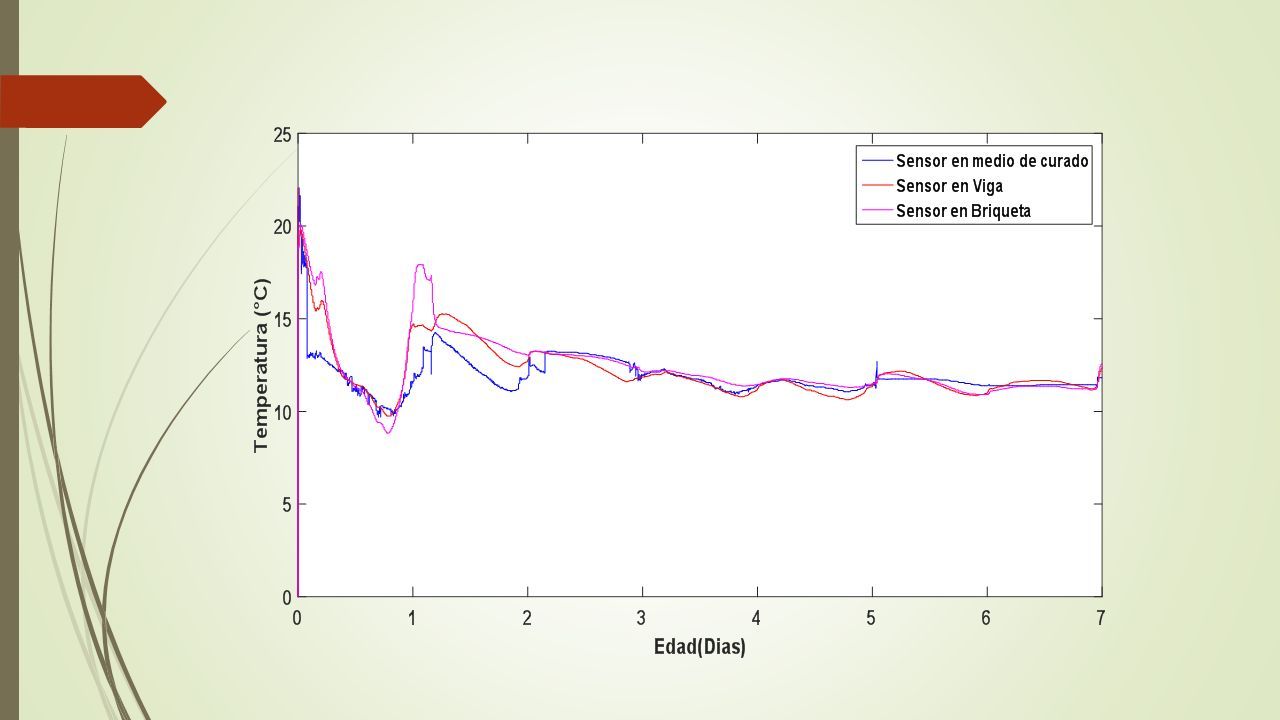

14

15

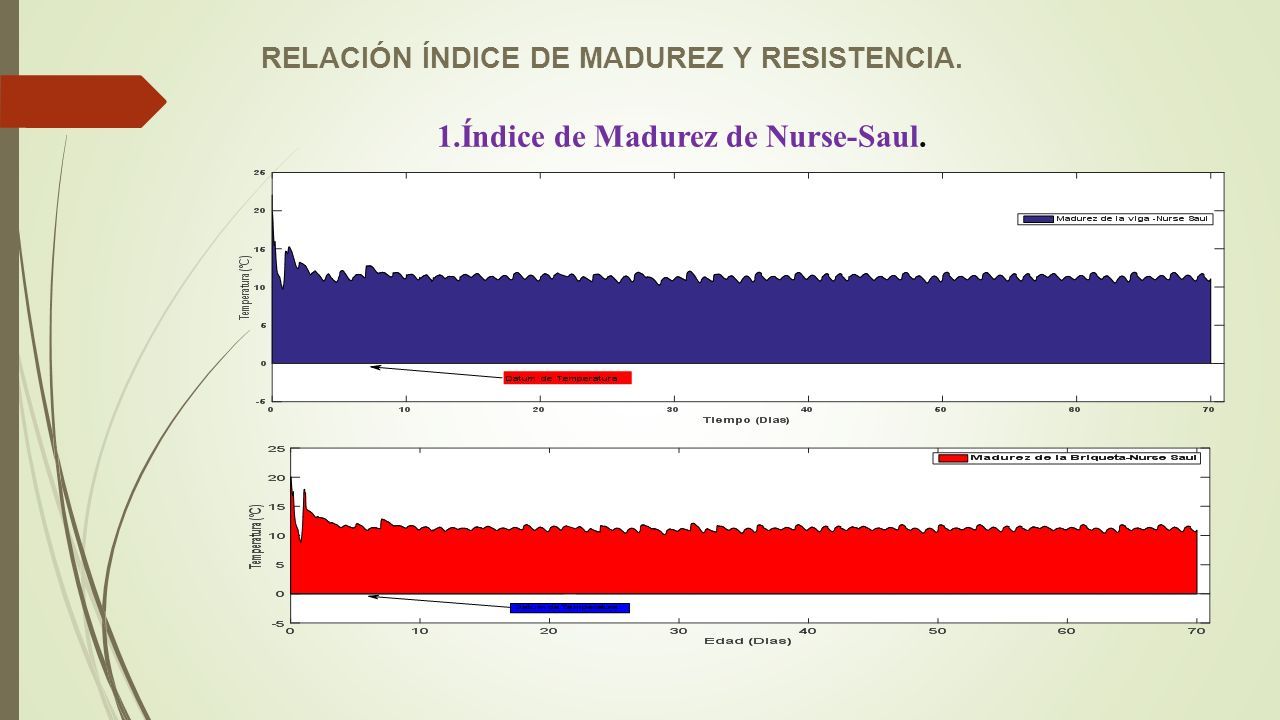

16 RELACIÓN ÍNDICE DE MADUREZ Y RESISTENCIA. 1.Índice de Madurez de Nurse-Saul.

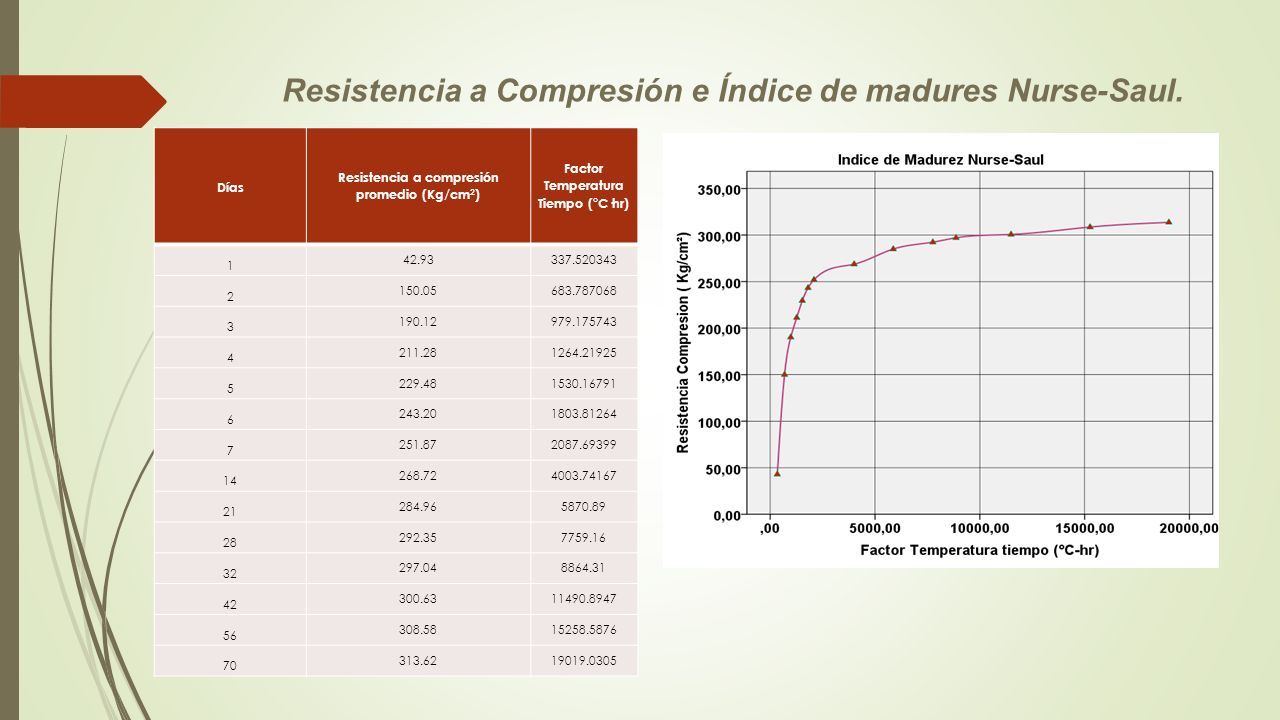

17 Resistencia a Compresión e Índice de madures Nurse-Saul. Días Resistencia a compresión promedio (Kg/cm 2 ) Factor Temperatura Tiempo (°C·hr) 1 42.93337.520343 2 150.05683.787068 3 190.12979.175743 4 211.281264.21925 5 229.481530.16791 6 243.201803.81264 7 251.872087.69399 14 268.724003.74167 21 284.965870.89 28 292.357759.16 32 297.048864.31 42 300.6311490.8947 56 308.5815258.5876 70 313.6219019.0305

18 7 DIAS 70 DIAS

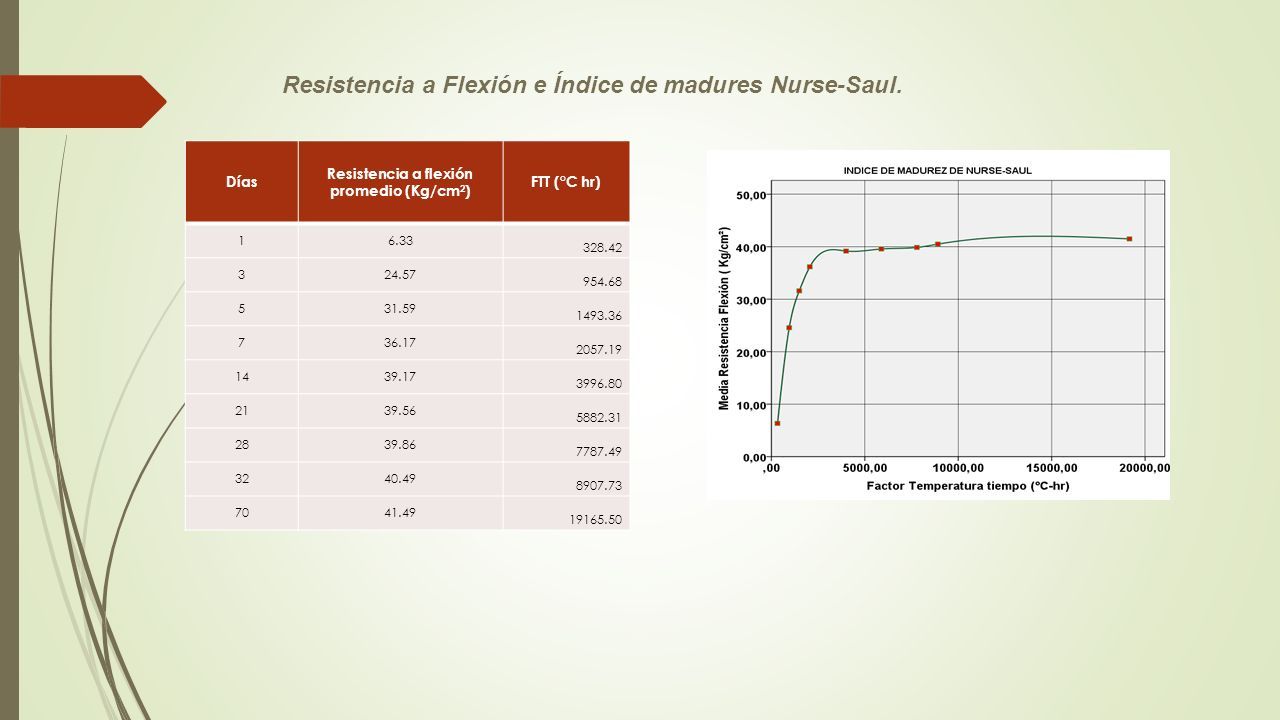

19 Resistencia a Flexión e Índice de madures Nurse-Saul. Días Resistencia a flexión promedio (Kg/cm 2 ) FTT (°C hr) 16.33 328.42 324.57 954.68 531.59 1493.36 736.17 2057.19 1439.17 3996.80 2139.56 5882.31 2839.86 7787.49 3240.49 8907.73 7041.49 19165.50

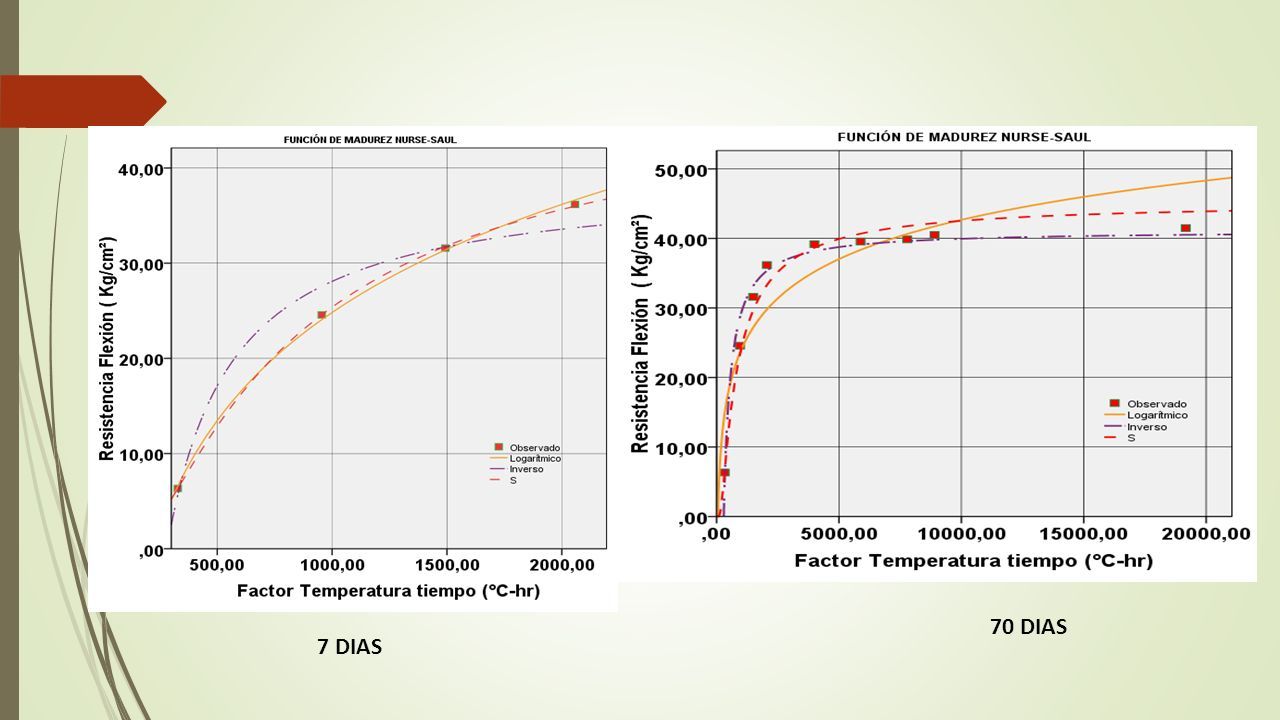

20 7 DIAS 70 DIAS

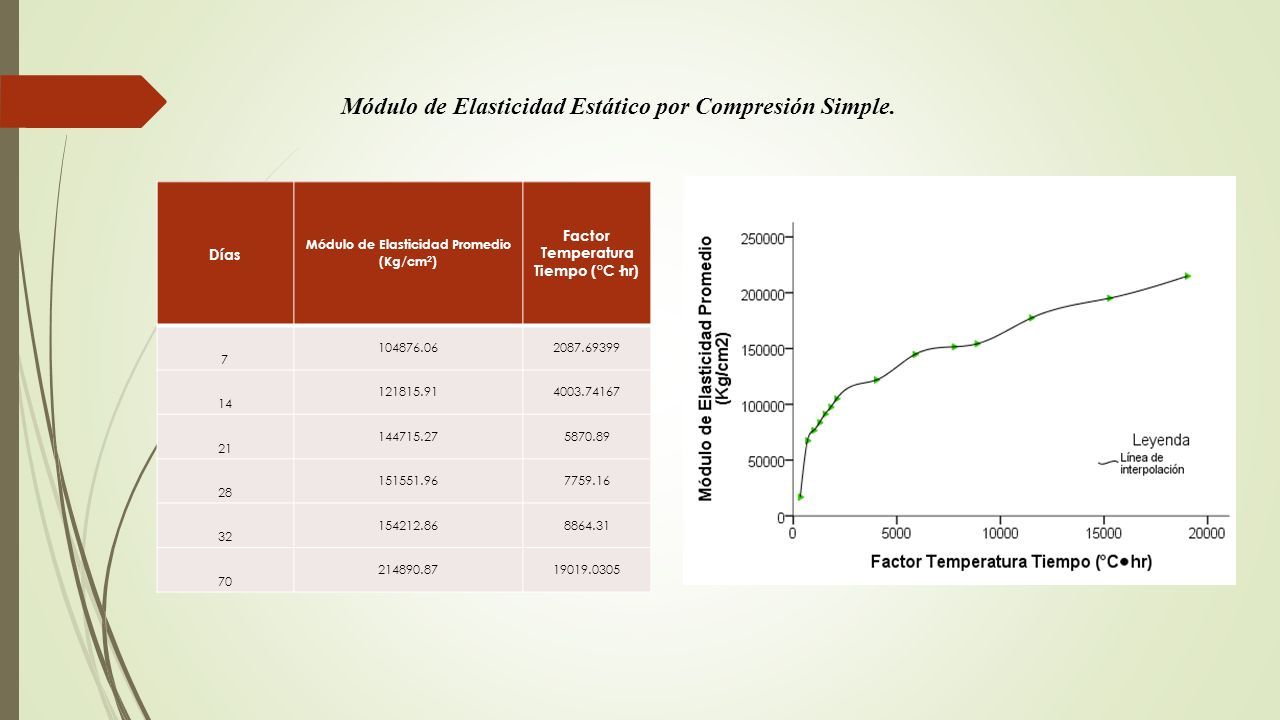

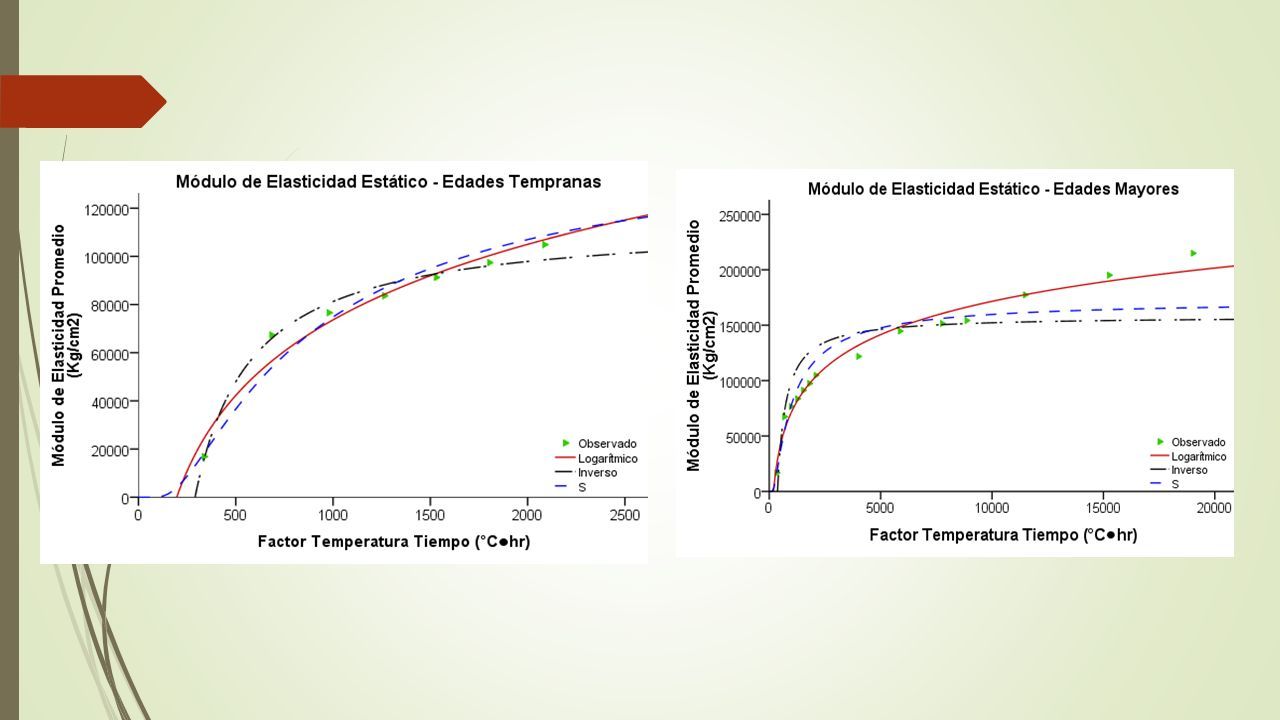

21 Días Módulo de Elasticidad Promedio (Kg/cm 2 ) Factor Temperatura Tiempo (°C·hr) 7 104876.062087.69399 14 121815.914003.74167 21 144715.275870.89 28 151551.967759.16 32 154212.868864.31 70 214890.8719019.0305 Módulo de Elasticidad Estático por Compresión Simple.

22

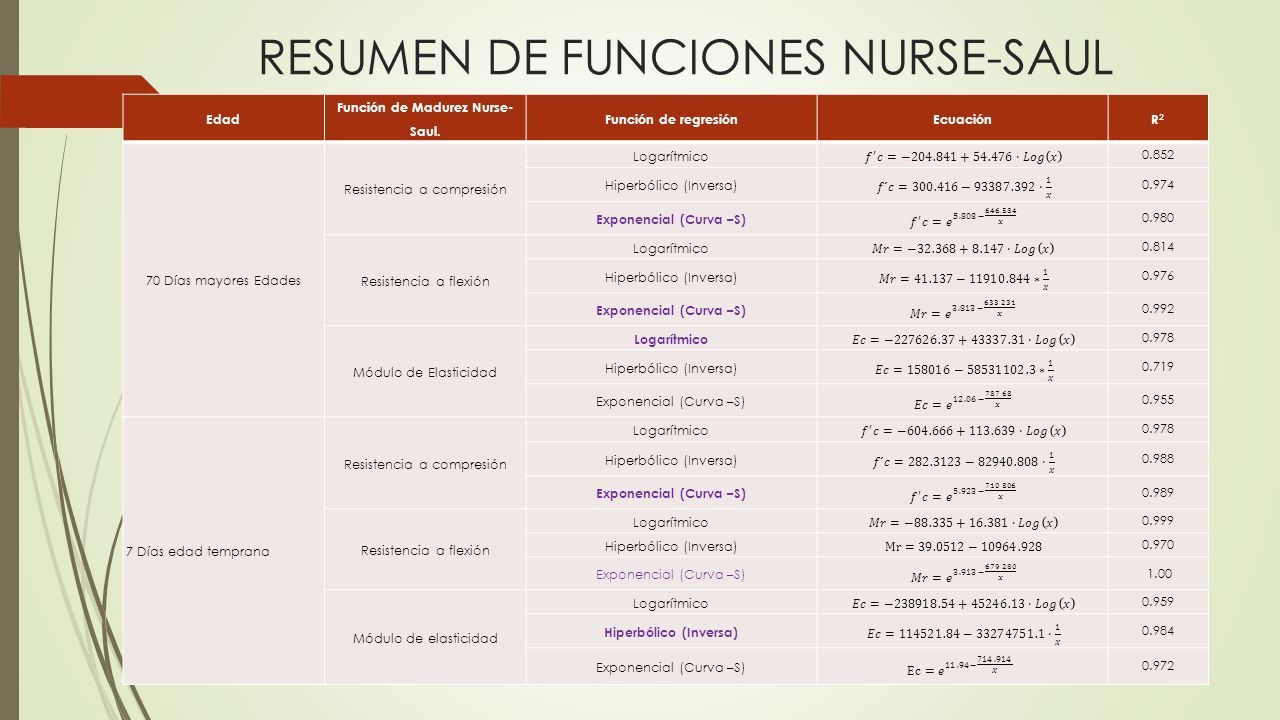

23 RESUMEN DE FUNCIONES NURSE-SAUL Edad Función de Madurez Nurse- Saul. Función de regresiónEcuaciónR2R2 70 Días mayores Edades Resistencia a compresión Logarítmico 0.852 Hiperbólico (Inversa) 0.974 Exponencial (Curva –S) 0.980 Resistencia a flexión Logarítmico 0.814 Hiperbólico (Inversa) 0.976 Exponencial (Curva –S) 0.992 Módulo de Elasticidad Logarítmico 0.978 Hiperbólico (Inversa) 0.719 Exponencial (Curva –S) 0.955 7 Días edad temprana Resistencia a compresión Logarítmico 0.978 Hiperbólico (Inversa) 0.988 Exponencial (Curva –S) 0.989 Resistencia a flexión Logarítmico 0.999 Hiperbólico (Inversa) 0.970 Exponencial (Curva –S) 1.00 Módulo de elasticidad Logarítmico 0.959 Hiperbólico (Inversa) 0.984 Exponencial (Curva –S) 0.972 [T1] Ojo salio 1[T1]

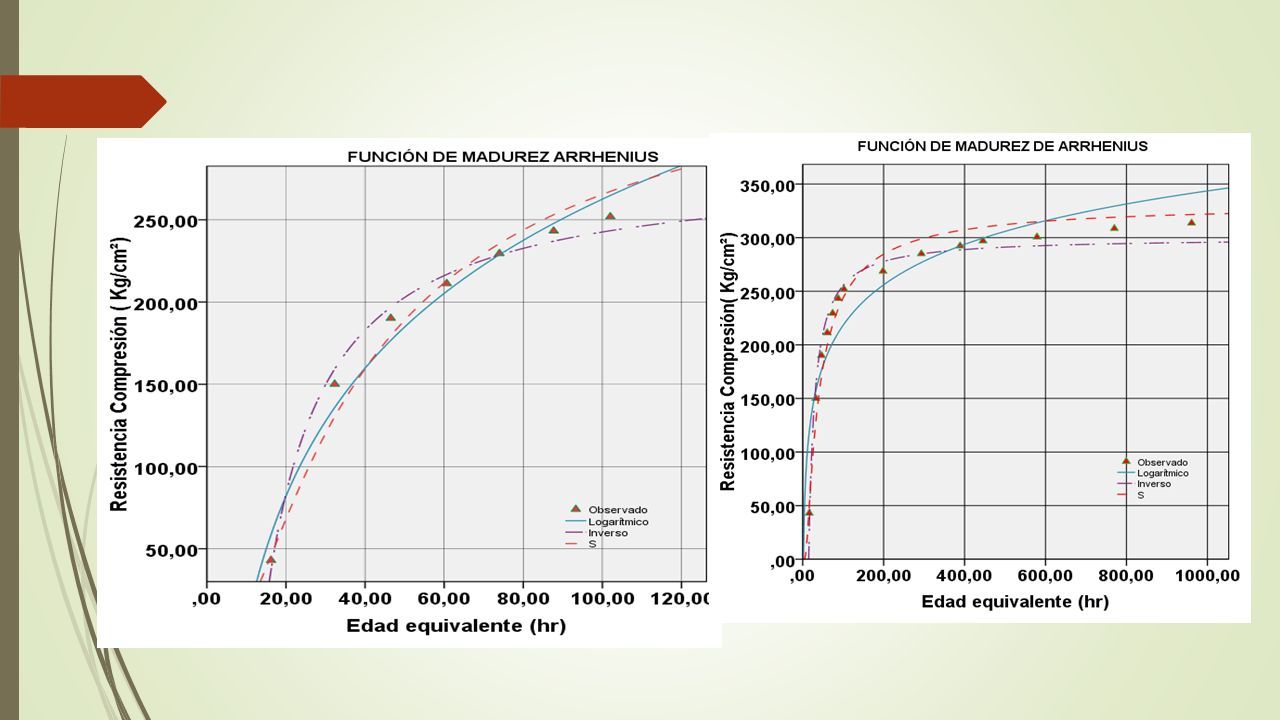

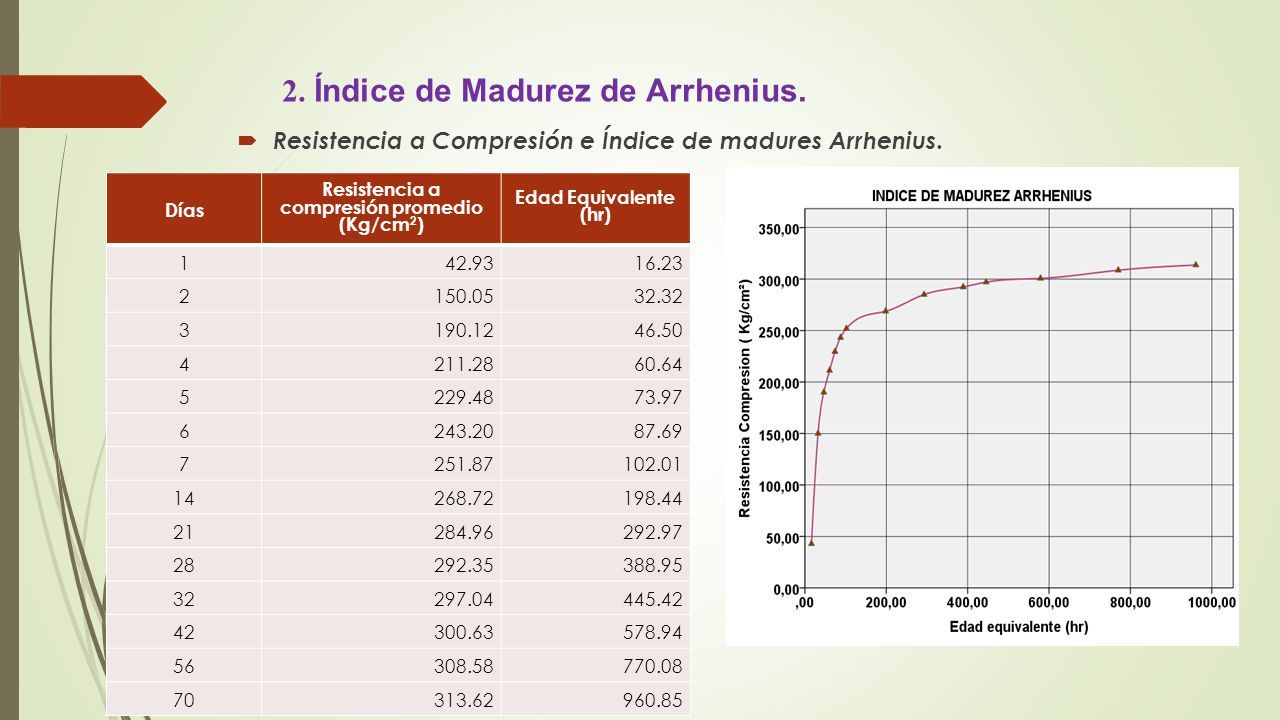

24 2. Índice de Madurez de Arrhenius.  Resistencia a Compresión e Índice de madures Arrhenius. Días Resistencia a compresión promedio (Kg/cm 2 ) Edad Equivalente (hr) 1 42.93 16.23 2 150.05 32.32 3 190.12 46.50 4 211.28 60.64 5 229.48 73.97 6 243.20 87.69 7 251.87 102.01 14 268.72 198.44 21 284.96 292.97 28 292.35 388.95 32 297.04 445.42 42 300.63 578.94 56 308.58 770.08 70 313.62 960.85

25

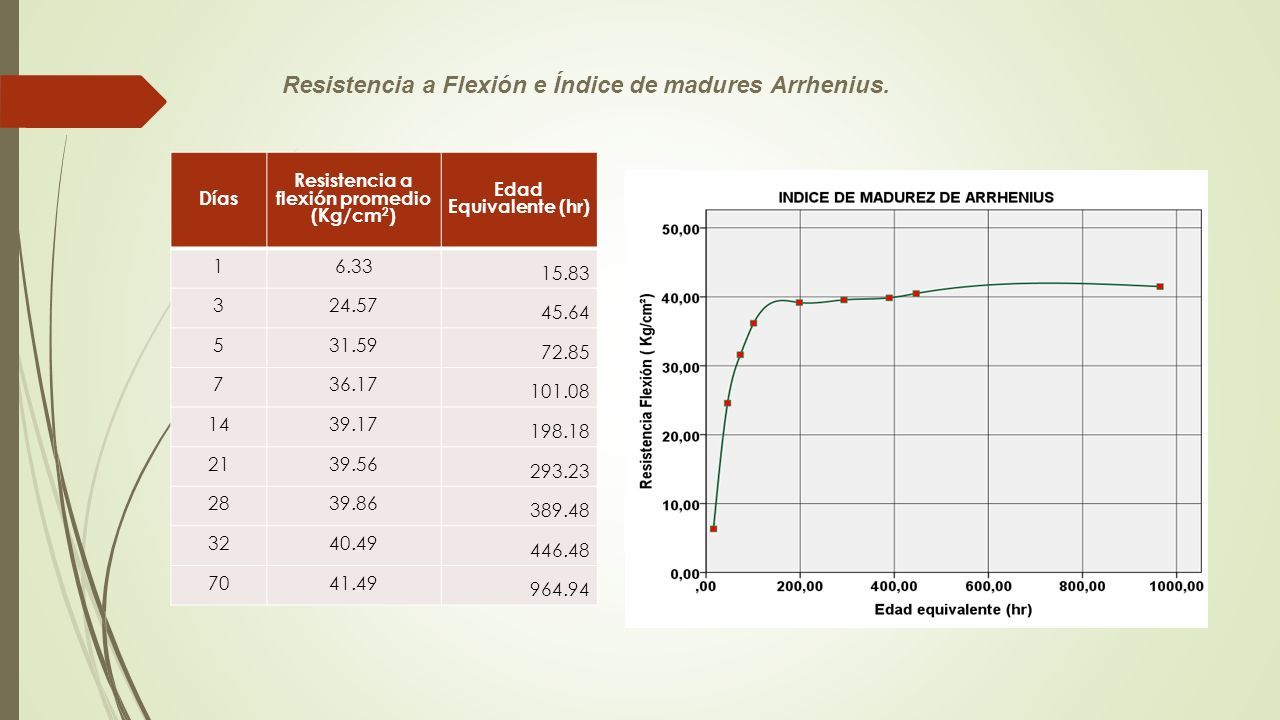

26 Resistencia a Flexión e Índice de madures Arrhenius. Días Resistencia a flexión promedio (Kg/cm 2 ) Edad Equivalente (hr) 16.33 15.83 324.57 45.64 531.59 72.85 736.17 101.08 1439.17 198.18 2139.56 293.23 2839.86 389.48 3240.49 446.48 7041.49 964.94

27

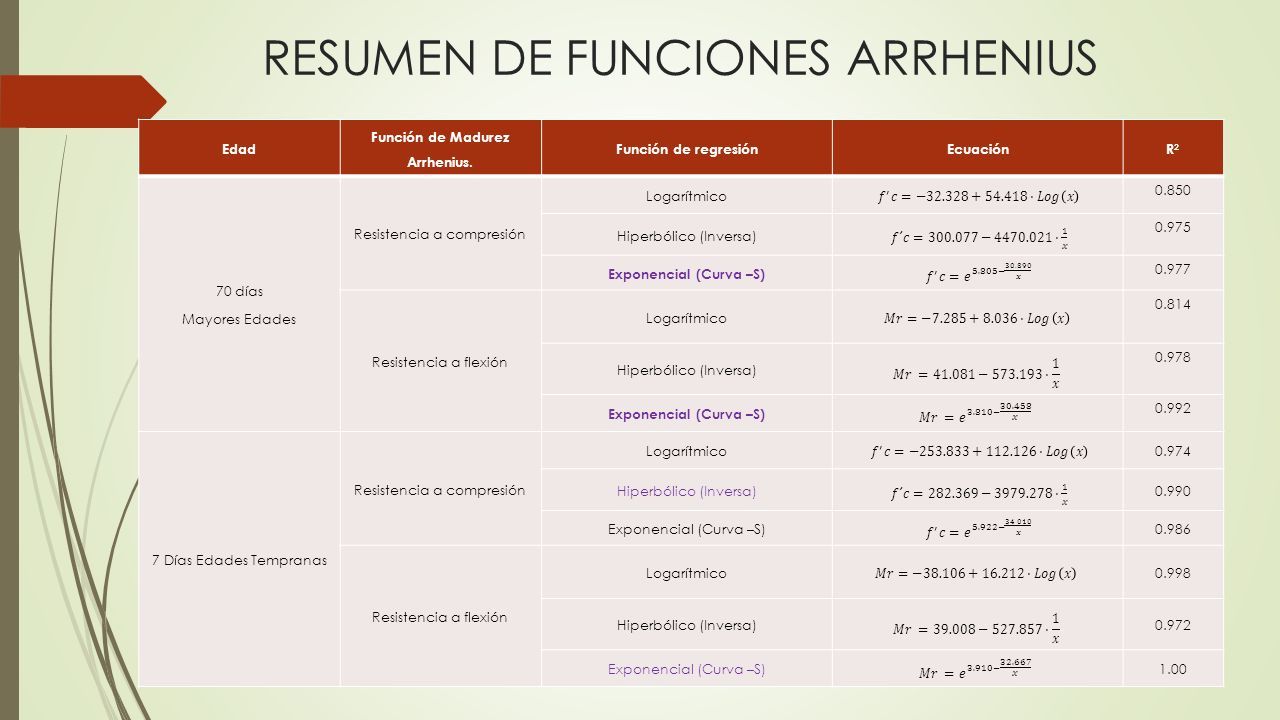

28 RESUMEN DE FUNCIONES ARRHENIUS Edad Función de Madurez Arrhenius. Función de regresiónEcuaciónR2R2 70 días Mayores Edades Resistencia a compresión Logarítmico 0.850 Hiperbólico (Inversa) 0.975 Exponencial (Curva –S) 0.977 Resistencia a flexión Logarítmico 0.814 Hiperbólico (Inversa) 0.978 Exponencial (Curva –S) 0.992 7 Días Edades Tempranas Resistencia a compresión Logarítmico0.974 Hiperbólico (Inversa)0.990 Exponencial (Curva –S)0.986 Resistencia a flexión Logarítmico0.998 Hiperbólico (Inversa)0.972 Exponencial (Curva –S)1.00

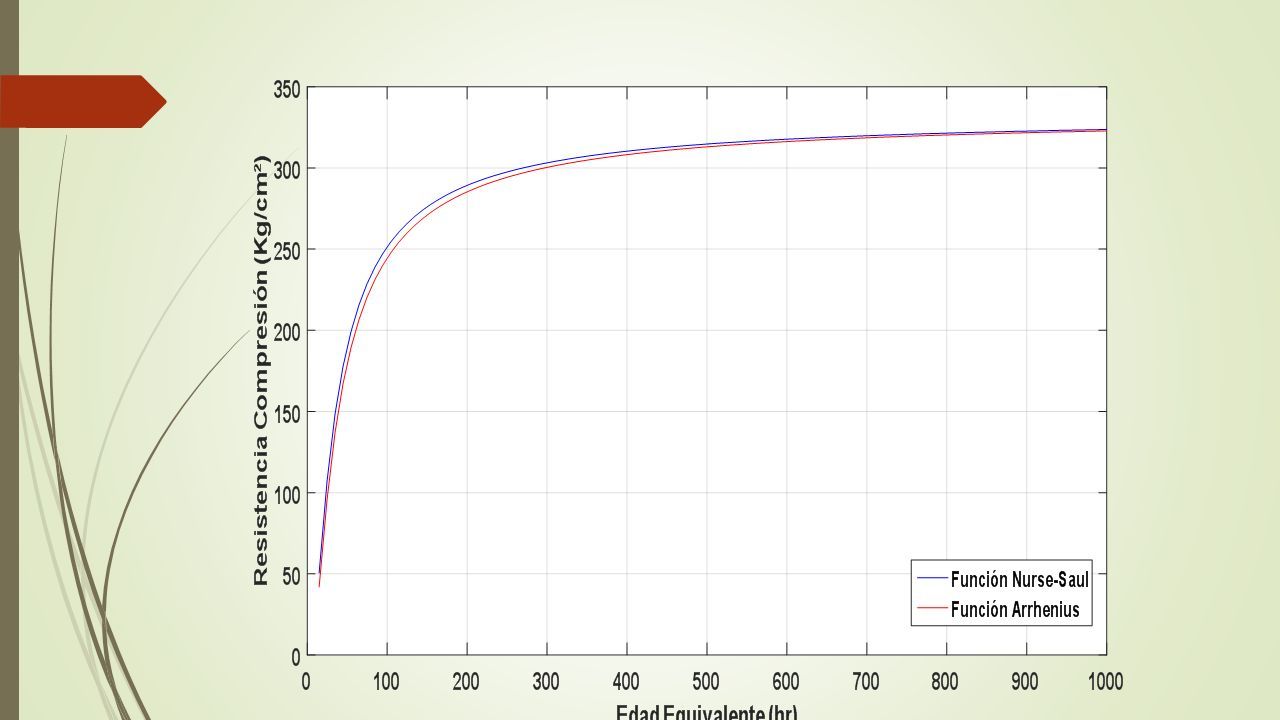

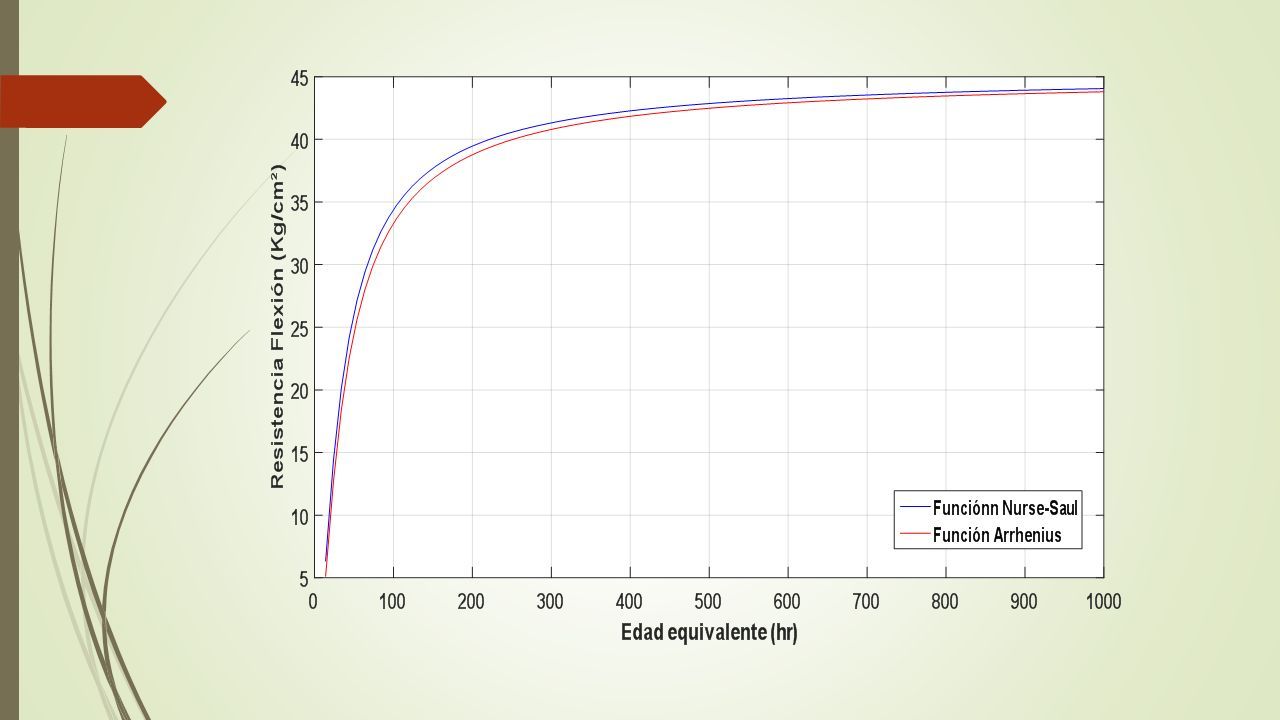

29 Comparación de funciones de madurez. Función de Madurez Nurse-Saul. (edad Equivalente) Edad 70 díasFunción de regresiónEcuaciónR2R2 Resistencia a compresión Logarítmico 0.852 Hiperbólico (Inversa) 0.974 Exponencial (Curva –S) 0.98 Resistencia a flexión Logarítmico 0.814 Hiperbólico (Inversa) 0.976 Exponencial (Curva –S) 0.992
