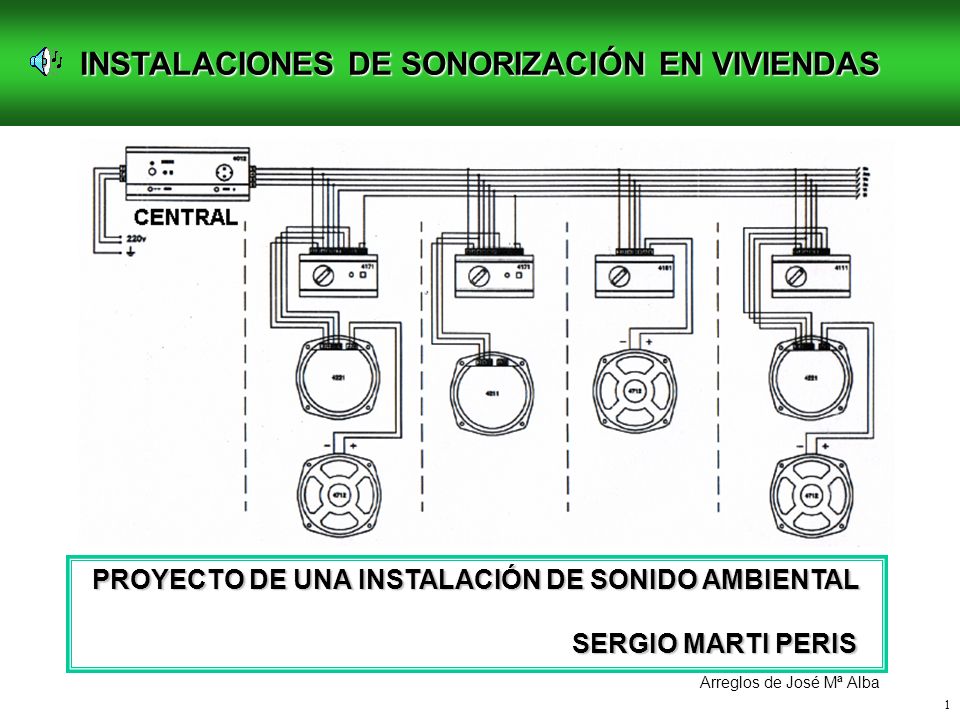

1 INSTALACIONES DE SONORIZACIÓN EN VIVIENDAS Arreglos de José Mª Alba PROYECTO DE UNA INSTALACIÓN DE SONIDO AMBIENTAL SERGIO MARTI PERIS SERGIO MARTI.

Presentación del tema: "1 INSTALACIONES DE SONORIZACIÓN EN VIVIENDAS Arreglos de José Mª Alba PROYECTO DE UNA INSTALACIÓN DE SONIDO AMBIENTAL SERGIO MARTI PERIS SERGIO MARTI."— Transcripción de la presentación:

1

2 1 INSTALACIONES DE SONORIZACIÓN EN VIVIENDAS Arreglos de José Mª Alba PROYECTO DE UNA INSTALACIÓN DE SONIDO AMBIENTAL SERGIO MARTI PERIS SERGIO MARTI PERIS

3 2 PROYECTO DE INSTALACIÓN DE SONIDO INSTAL.LACIONS MARTI S.L. NIF 22538444-S C/Senyera n° 2 46133 Meliana (Valencia) Tel-Fax: 961480909 Móvil 678656700 www.SoundMarti.comwww.SoundMarti.com NOMBRE DEL CLIENTE: SERGIO MARTI PERIS LUGAR DE LA INSTALACIÓN:VIVIENDA EN EDIFICO SITUACIÓN DE LA INSTALACIÓN: C/SOL N°32 Vva. de Castellón - 46270 (València) TIPO DE CONSTRUCCIÓN: VIVIENDA (TIPO PLANTA 2) SUPERFICIE DE LA CONSTRUCCIÓN: 105 m 2 TIPO DE INSTALACIÓN: INSTALACIÓN DE SONIDO AMBIENTAL Meliana a 11 Octubre 2004 Instalador Autorizado n° 4333-F  

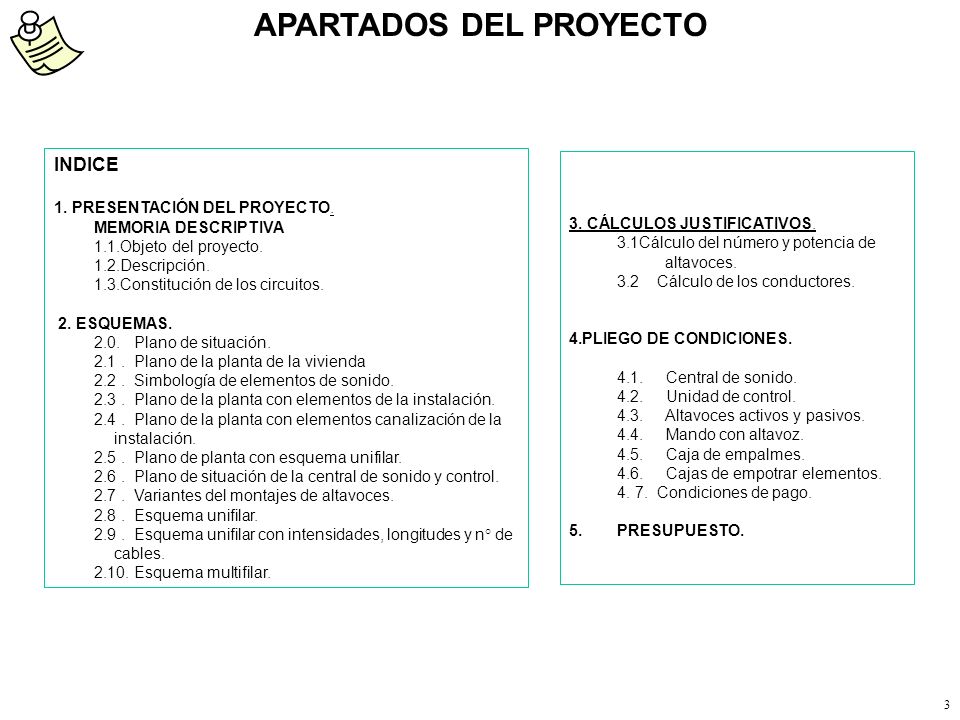

4 3 APARTADOS DEL PROYECTO INDICE 1. PRESENTACIÓN DEL PROYECTO. MEMORIA DESCRIPTIVA 1.1.Objeto del proyecto. 1.2.Descripción. 1.3.Constitución de los circuitos. 2. ESQUEMAS. 2.0. Plano de situación. 2.1. Plano de la planta de la vivienda 2.2. Simbología de elementos de sonido. 2.3. Plano de la planta con elementos de la instalación. 2.4. Plano de la planta con elementos canalización de la instalación. 2.5. Plano de planta con esquema unifilar. 2.6. Plano de situación de la central de sonido y control. 2.7. Variantes del montajes de altavoces. 2.8. Esquema unifilar. 2.9. Esquema unifilar con intensidades, longitudes y n° de cables. 2.10. Esquema multifilar. 3. CÁLCULOS JUSTIFICATIVOS. 3.1Cálculo del número y potencia de altavoces. 3.2 Cálculo de los conductores. 4.PLIEGO DE CONDICIONES. 4.1. Central de sonido. 4.2. Unidad de control. 4.3. Altavoces activos y pasivos. 4.4. Mando con altavoz. 4.5. Caja de empalmes. 4.6. Cajas de empotrar elementos. 4. 7. Condiciones de pago. 5.PRESUPUESTO.

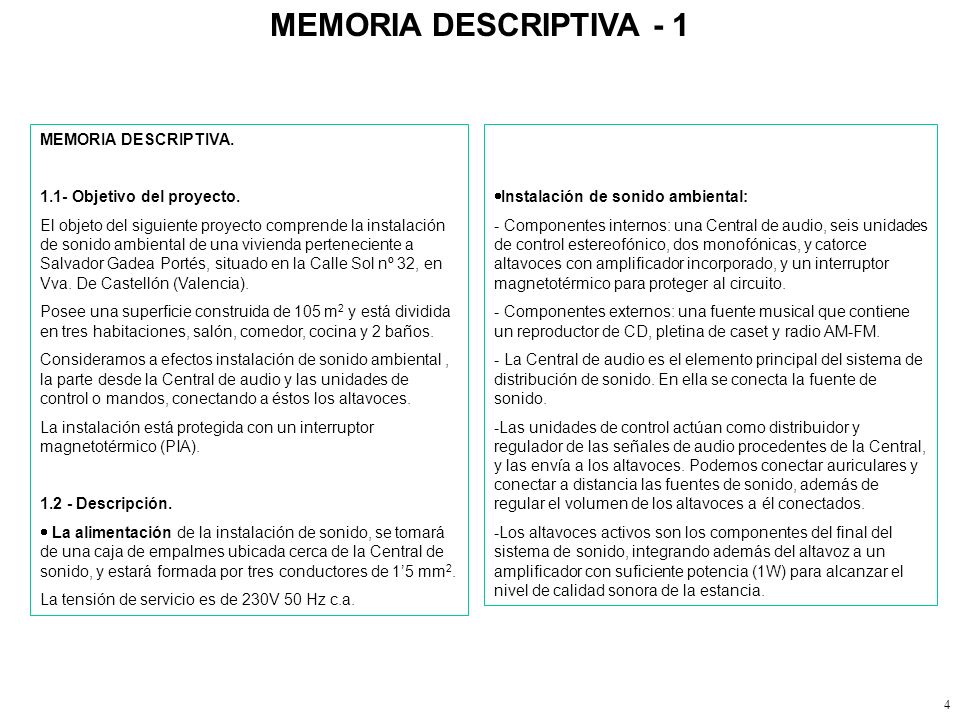

5 4 MEMORIA DESCRIPTIVA - 1 MEMORIA DESCRIPTIVA. 1.1- Objetivo del proyecto. El objeto del siguiente proyecto comprende la instalación de sonido ambiental de una vivienda perteneciente a Salvador Gadea Portés, situado en la Calle Sol nº 32, en Vva. De Castellón (Valencia). Posee una superficie construida de 105 m 2 y está dividida en tres habitaciones, salón, comedor, cocina y 2 baños. Consideramos a efectos instalación de sonido ambiental, la parte desde la Central de audio y las unidades de control o mandos, conectando a éstos los altavoces. La instalación está protegida con un interruptor magnetotérmico (PIA). 1.2 - Descripción.  La alimentación de la instalación de sonido, se tomará de una caja de empalmes ubicada cerca de la Central de sonido, y estará formada por tres conductores de 1’5 mm 2. La tensión de servicio es de 230V 50 Hz c.a.  Instalación de sonido ambiental: - Componentes internos: una Central de audio, seis unidades de control estereofónico, dos monofónicas, y catorce altavoces con amplificador incorporado, y un interruptor magnetotérmico para proteger al circuito. - Componentes externos: una fuente musical que contiene un reproductor de CD, pletina de caset y radio AM-FM. - La Central de audio es el elemento principal del sistema de distribución de sonido. En ella se conecta la fuente de sonido. -Las unidades de control actúan como distribuidor y regulador de las señales de audio procedentes de la Central, y las envía a los altavoces. Podemos conectar auriculares y conectar a distancia las fuentes de sonido, además de regular el volumen de los altavoces a él conectados. -Los altavoces activos son los componentes del final del sistema de sonido, integrando además del altavoz a un amplificador con suficiente potencia (1W) para alcanzar el nivel de calidad sonora de la estancia.

6 5 MEMORIA DESCRIPTIVA - 2 -La Central de audio, se colocará en el salón, a 1’1 m del suelo, empotrada en pared, llegándole ya la alimentación de red protegida con magnetotérmico, que estará situado en la parte superior de ella. - De ella partirán los conductores para la distribución de la señal de audio. - Las fuentes de sonido se situarán en un mueble móvil para facilitar la instalación y ubicuidad. - Los mandos de control se situarán a 1’2 m desde el suelo, empotrados y cerca de la entrada de las estancias comunes, y al lado de la cama en el caso de las habitaciones. - Los altavoces van empotrados en el techo, cubriéndolos una rejilla. - La conexión de la Central de audio y los mandos de control, se hará siempre en cajas de empalmes empotradas y con regletas de conexión, nunca con cinta aislante y retorcimiento de los conductores. - Los conductores que se van a emplear son los siguientes: - Para la conexión de audio entre la central, las unidades de control y altavoces activos, se empleará manguera de 8x0’25 mm 2. - Para la alimentación de la Central de sonido, y las unidades de control, manguera de 2x1 mm 2. - Para la conexión de altavoces pasivos si los hubiera, cable paralelo bicolor rojo-negro de 2x 0’75 mm 2. - Los tubos de la canalización serán flexibles y para empotrar, no propagadores de llama y de 16 mm2 de diámetro exterior; para los altavoces será de 12 mm 2. -El número de curvas en ángulo entre dos registros consecutivos no será superior a tres. - El trazado de las canalizaciones, seguirá líneas verticales y horizontales, paralelas a las aristas de las paredes. La distancia al techo y a las aristas de paredes será de 20 cm. -Se tendrá en cuenta las instrucciones ITC-BT-21, en cuanto a radios de curvatura, número de conductores, etc.

7 6 MEMORIA DESCRIPTIVA - 3 1.3 – Constitución de los circuitos. El circuito de la instalación de sonido ambiental está constituido por una Central de sonido, a la que conectamos una fuente musical y controlará en encendido y apagado del circuito desde los mandos de control situados en cada estancia. La alimentación de red a 230 V 50 Hz, de las citadas fuentes, se hace desde las bases de enchufe de la propia Central. La alimentación de red de la Central está protegida por un interruptor magnetotérmico. Los mando de control controlan el volumen de los altavoces a ellos conectados y la tonalidad y encendido/apagado de las fuentes conectadas a la central. La constituyen seis mandos de control estereofónico y dos monofónicos, atacando a dos altavoces amplificados los primeros y a uno sólo los segundos.

8 7 2.0. Plano de situación. 2.1. Plano de la planta de la vivienda 2.2. Simbología de elementos de sonido. 2.3. Con elementos de la instalación. 2.4. Con elementos y canalización de la instalación. 2.5. Con esquema unifilar. 2.6. Situación de la central de sonido y control. 2.7. Situación de un altavoz. 2.8. Esquema unifilar. 2.9. Esquema unifilar con intensidades,longitudes y n° de cables. 2.10. Esquema multifilar. PLANOS Y ESQUEMAS

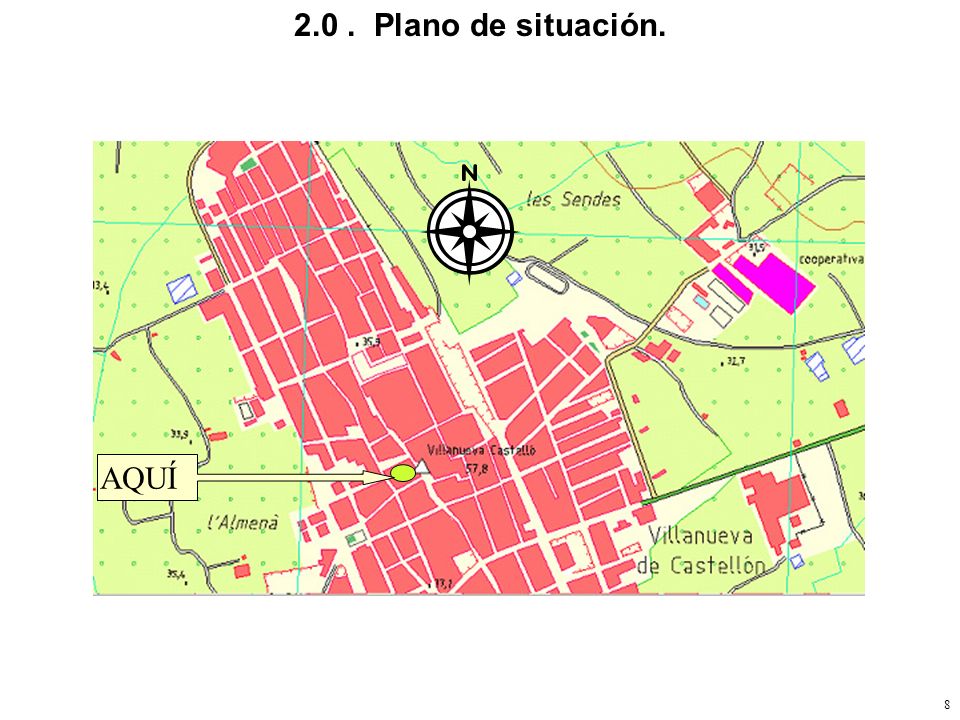

9 8 AQUÍ 2.0. Plano de situación.

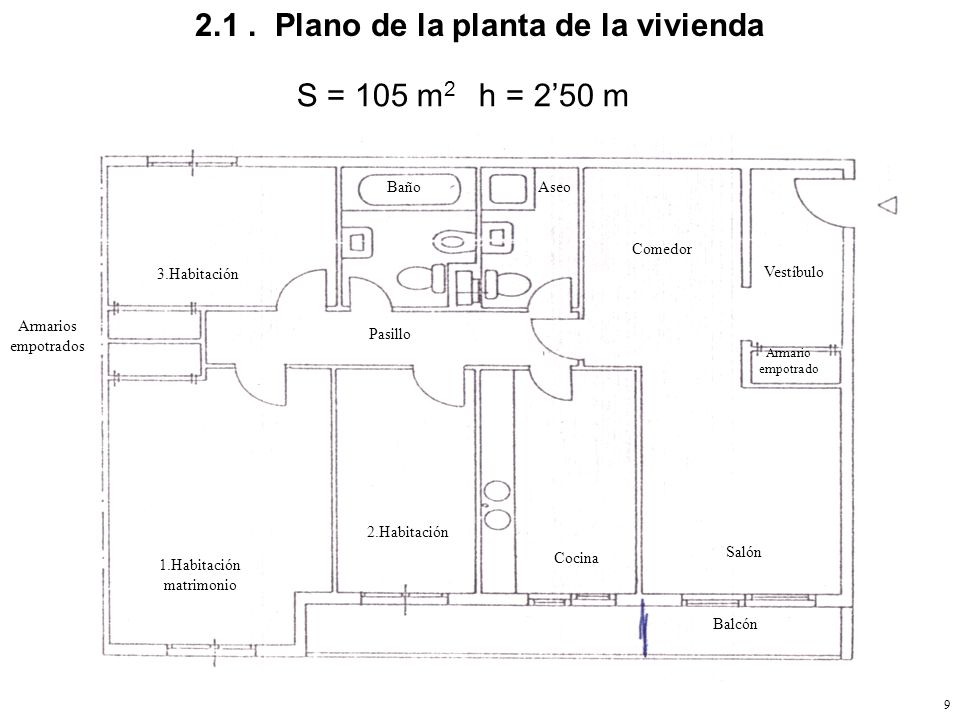

10 9 1.Habitación matrimonio 2.Habitación Baño 3.Habitación Aseo Cocina Balcón Vestíbulo Comedor Salón Armarios empotrados Armario empotrado Pasillo S = 105 m 2 h = 2’50 m 2.1. Plano de la planta de la vivienda

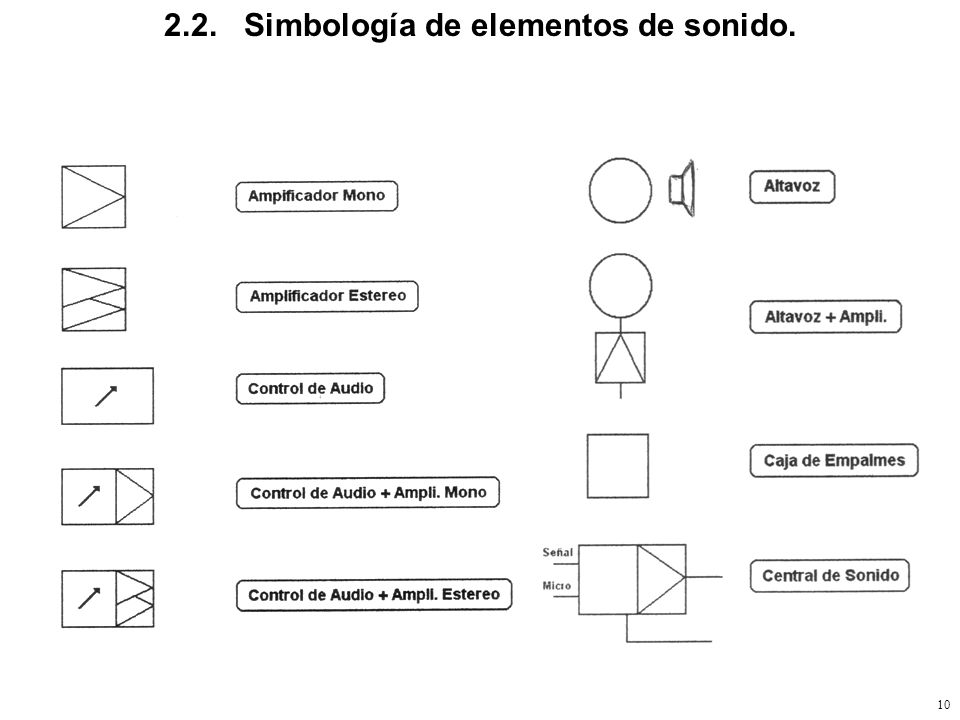

11 10 2.2. Simbología de elementos de sonido.

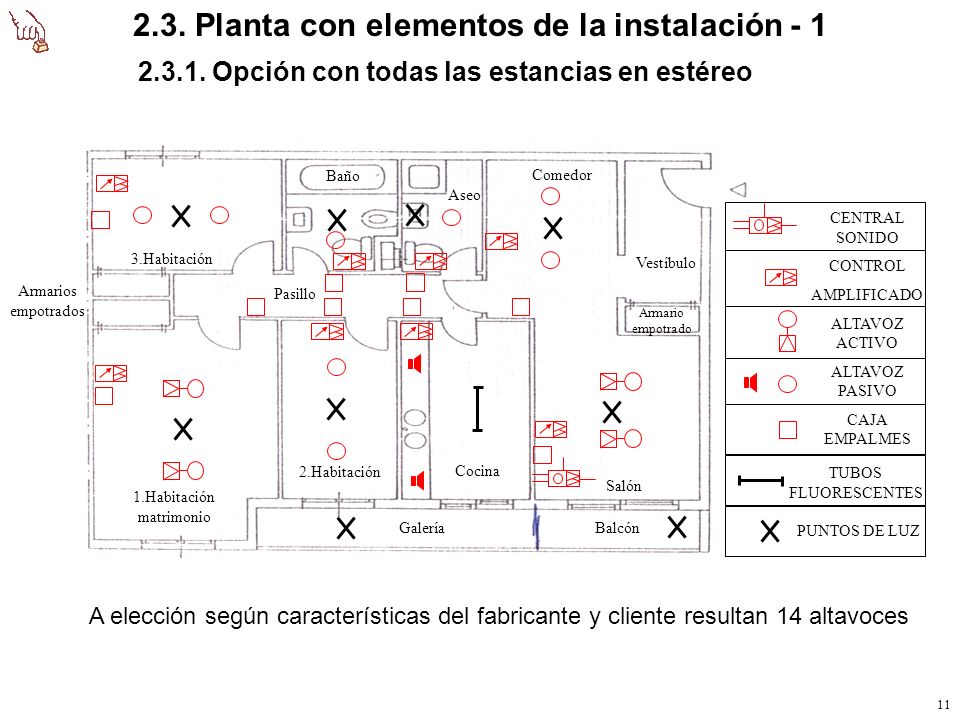

12 11 2.3. Planta con elementos de la instalación - 1 CENTRAL SONIDO CONTROL AMPLIFICADO ALTAVOZ ACTIVO ALTAVOZ PASIVO CAJA EMPALMES TUBOS FLUORESCENTES PUNTOS DE LUZ A elección según características del fabricante y cliente resultan 14 altavoces 1.Habitación matrimonio 2.Habitación Baño 3.Habitación Aseo Cocina Balcón Vestíbulo Comedor Salón Armarios empotrados Armario empotrado Pasillo Galería 2.3.1. Opción con todas las estancias en estéreo

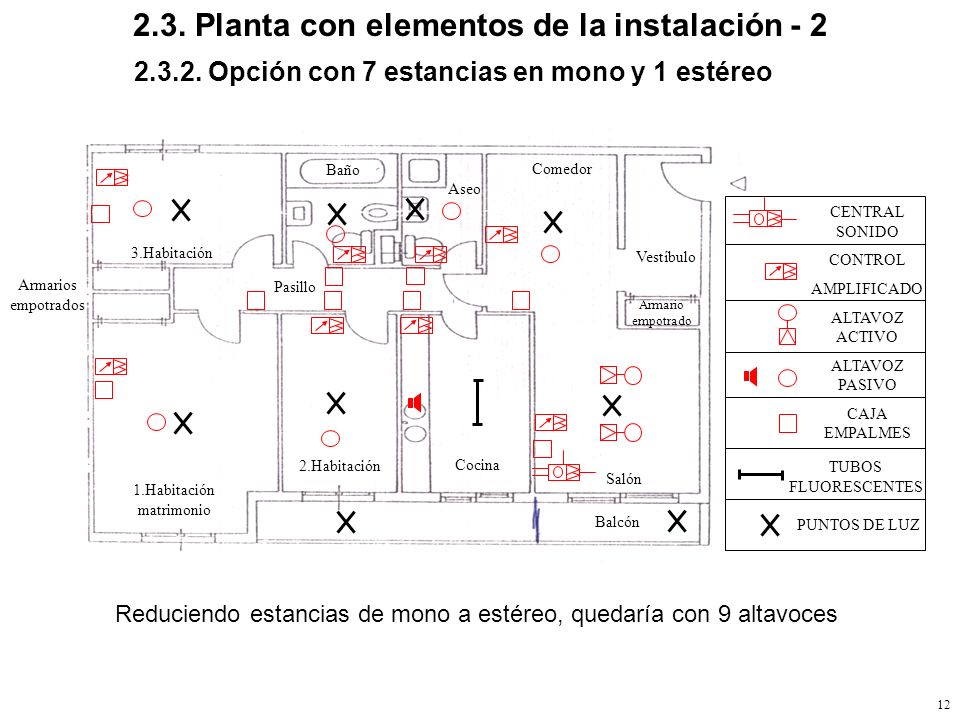

13 12 2.3. Planta con elementos de la instalación - 2 Reduciendo estancias de mono a estéreo, quedaría con 9 altavoces CENTRAL SONIDO CONTROL AMPLIFICADO ALTAVOZ ACTIVO ALTAVOZ PASIVO CAJA EMPALMES TUBOS FLUORESCENTES PUNTOS DE LUZ 1.Habitación matrimonio 2.Habitación Baño 3.Habitación Aseo Cocina Balcón Vestíbulo Comedor Salón Armarios empotrados Armario empotrado Pasillo 2.3.2. Opción con 7 estancias en mono y 1 estéreo

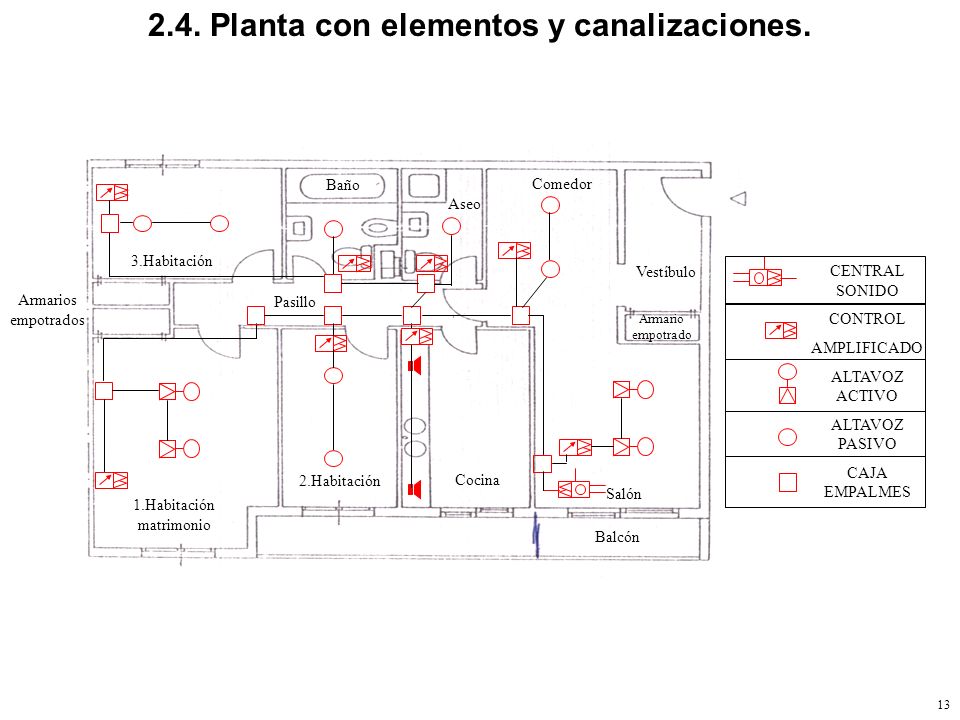

14 13 2.4. Planta con elementos y canalizaciones. CENTRAL SONIDO CONTROL AMPLIFICADO ALTAVOZ ACTIVO ALTAVOZ PASIVO CAJA EMPALMES 1.Habitación matrimonio 2.Habitación Baño 3.Habitación Aseo Cocina Balcón Vestíbulo Comedor Salón Armarios empotrados Armario empotrado Pasillo

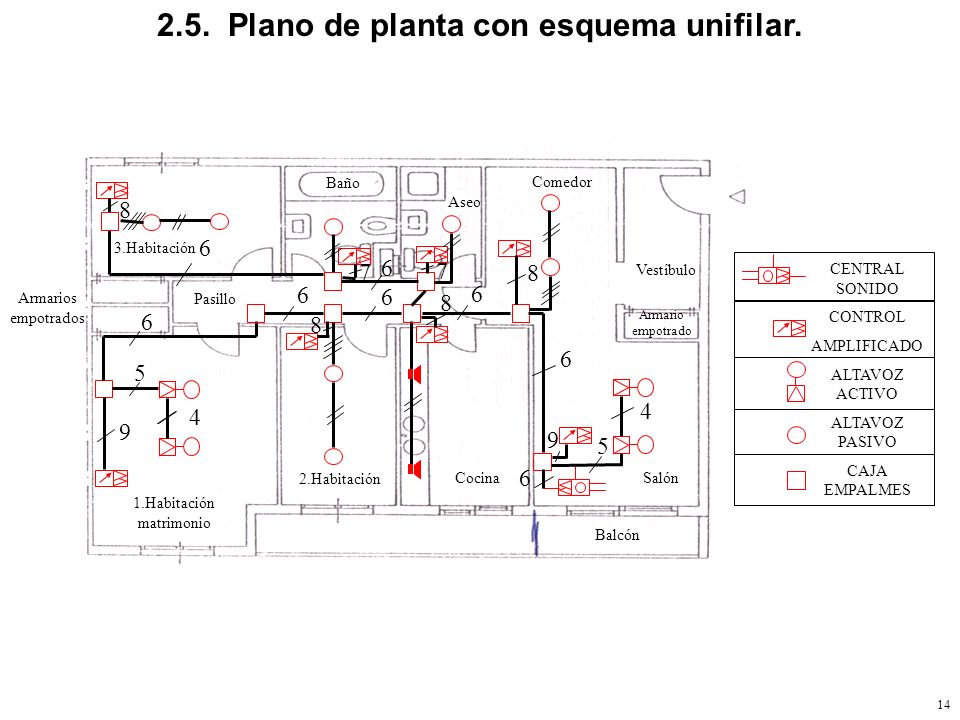

15 14 2.5. Plano de planta con esquema unifilar. CENTRAL SONIDO CONTROL AMPLIFICADO ALTAVOZ ACTIVO ALTAVOZ PASIVO CAJA EMPALMES 6 4 6 6 6 6 6 7 8 4 5 9 5 6 8 8 6 7 8 9 1.Habitación matrimonio 2.Habitación Baño 3.Habitación Aseo Cocina Balcón Vestíbulo Comedor Salón Armarios empotrados Armario empotrado Pasillo

16 15 2.6. Situación de la central de sonido y mando control. 1’2 m 1’1 m 2’3 m

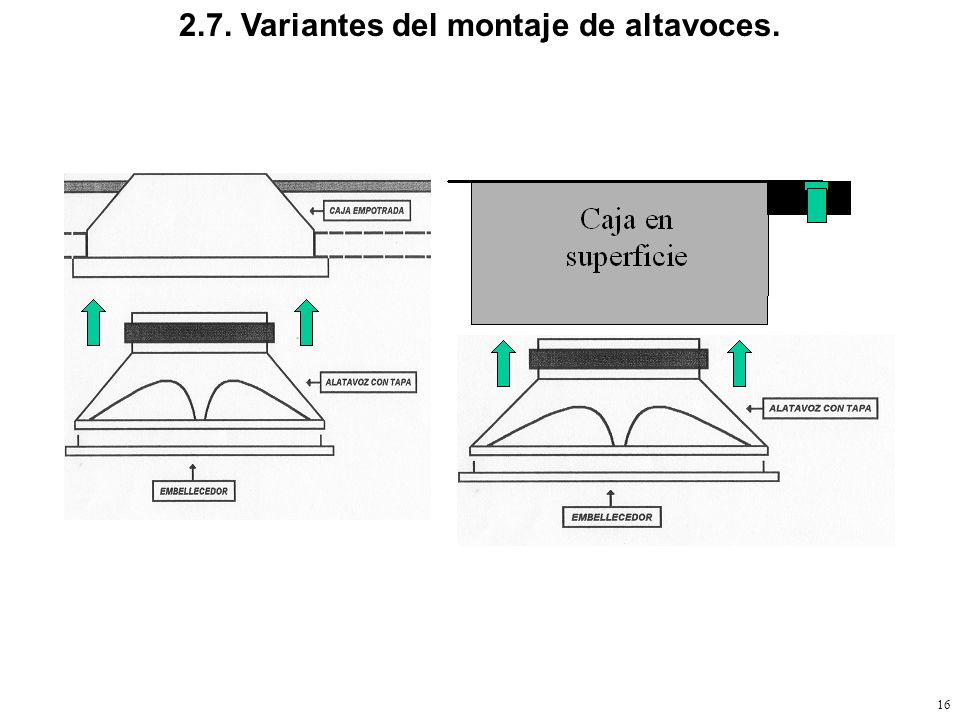

17 16 2.7. Variantes del montaje de altavoces.

18 17 2.8. Esquema unifilar. Opción finalmente elegida. (6 estéreo+2mono)

19 18 2.9. Esquema unifilar con intensidades, longitudes y n° de cables. 5 x 0,35 mm 2 3 x 1,5 m2 4 x 0,35 mm 2 2 x 1,5 m2 3 x 0,35 mm 2 1 x 1,5mm 2 4 x 0,35 mm 2 1 x 1,5 mm 2 Opción finalmente elegida. (6 estéreo+2mono)

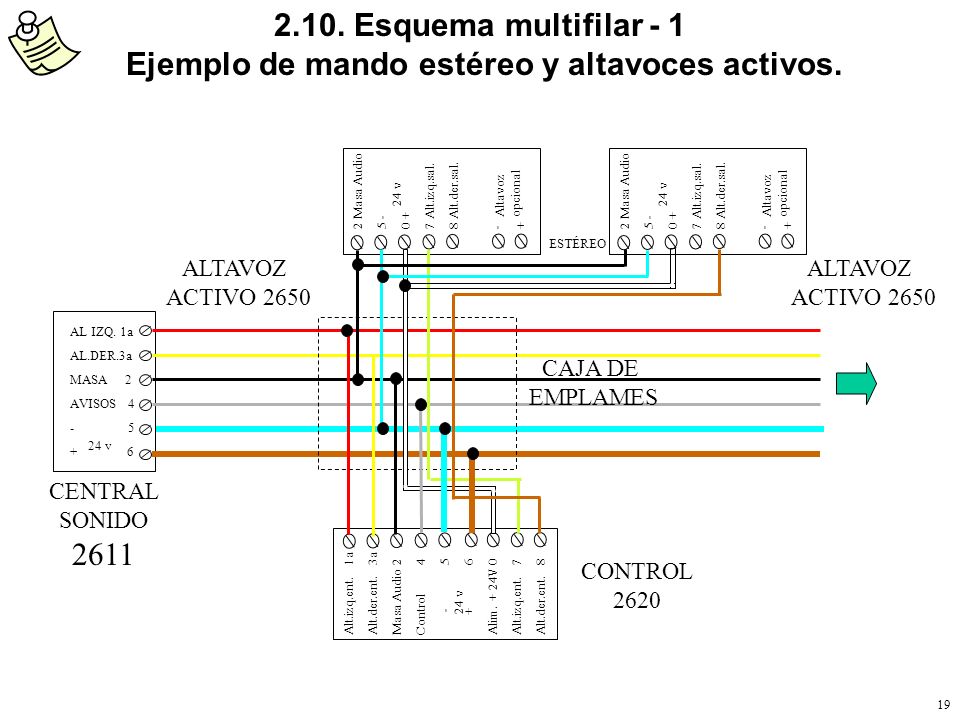

20 19 2.10. Esquema multifilar - 1 Ejemplo de mando estéreo y altavoces activos. AL IZQ. 1a AL.DER.3a MASA 2 AVISOS 4 - 5 + 6 24 v ALTAVOZ ACTIVO 2650 CENTRAL SONIDO 2611 Alt.izq.ent. 1a Alt.der.ent. 3a Masa Audio2 Control4 -5 +6 Alim. + 24V0 Alt.izq.ent.7 Alt.der.ent.8 24 v 2 Masa Audio 5 - 0 + 7 Alt.izq.sal. 8 Alt.der.sal. - + 24 v Altavoz opcional 2 Masa Audio 5 - 0 + 7 Alt.izq.sal. 8 Alt.der.sal. - + 24 v Altavoz opcional ESTÉREO ALTAVOZ ACTIVO 2650 CAJA DE EMPLAMES CONTROL 2620

21 20 2.10. Esquema multifilar - 2 Ejemplo de mando estéreo y mono y altavoces pasivos ALTAVOZ PASIVO 2660 Alt.izq.ent. 1a Alt.der.ent. 3a Masa Audio2 Control4 -5 +6 Alim. + 24V0 Alt.izq.ent.7 Alt.der.ent.8 24 v -+-+ -+-+ CONTROL 2620 CONTROL 2620 Alt.izq.ent. 1a Alt.der.ent. 3a Masa Audio2 Control4 -5 +6 Alim. + 24V0 Alt.izq.ent.7 Alt.der.ent.8 24 v -+-+ ALTAVOZ PASIVO 2660 ESTÉREOMONO

22 21  Hemos elegido controles con amplificadores IMPROVE- SYST-24 de la firma Optimus.  Pueden ser mono/estereofónicos de 1 x 1 W a 16  de impedancia en cada canal.  Utilizaremos un total de seis ESTEREOFÓNICOS y 2 MONO.  El nº total de altavoces será:  5 mandos estereofónicos x 2 = 10  2 mandos monofónicos x 2 = 4  14 altavoces en total. 3. CÁLCULOS JUSTIFICATIVOS 3.1. Cálculo de la potencia de los altavoces. Según el sistema elegido, Improve SYST-24.

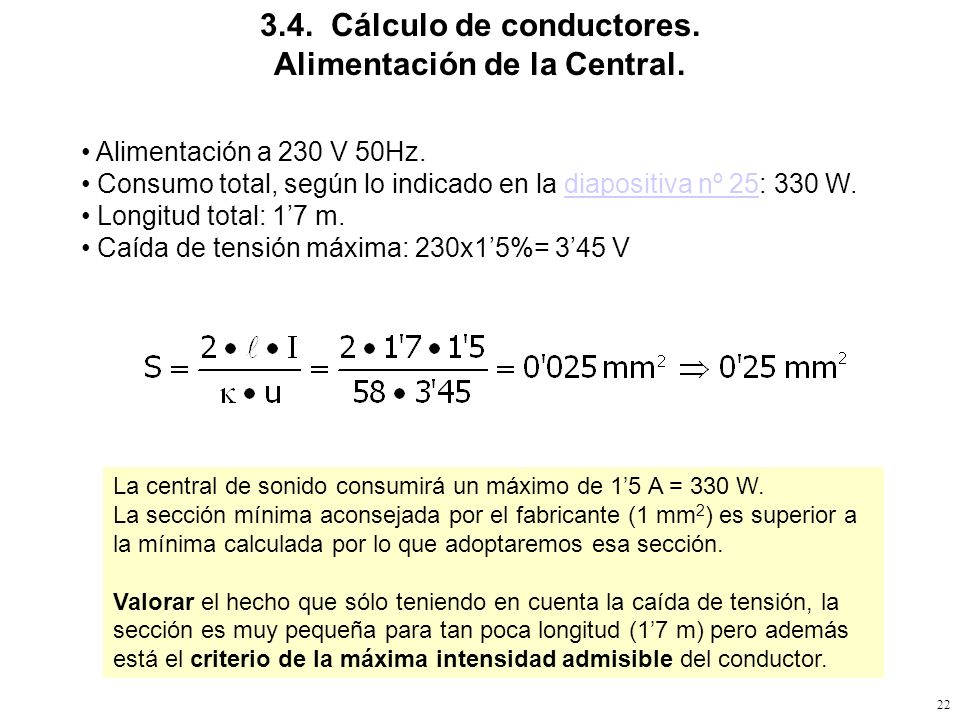

23 22 3.4. Cálculo de conductores. Alimentación de la Central. Alimentación a 230 V 50Hz. Consumo total, según lo indicado en la diapositiva nº 25: 330 W.diapositiva nº 25 Longitud total: 1’7 m. Caída de tensión máxima: 230x1’5%= 3’45 V La central de sonido consumirá un máximo de 1’5 A = 330 W. La sección mínima aconsejada por el fabricante (1 mm 2 ) es superior a la mínima calculada por lo que adoptaremos esa sección. Valorar el hecho que sólo teniendo en cuenta la caída de tensión, la sección es muy pequeña para tan poca longitud (1’7 m) pero además está el criterio de la máxima intensidad admisible del conductor.

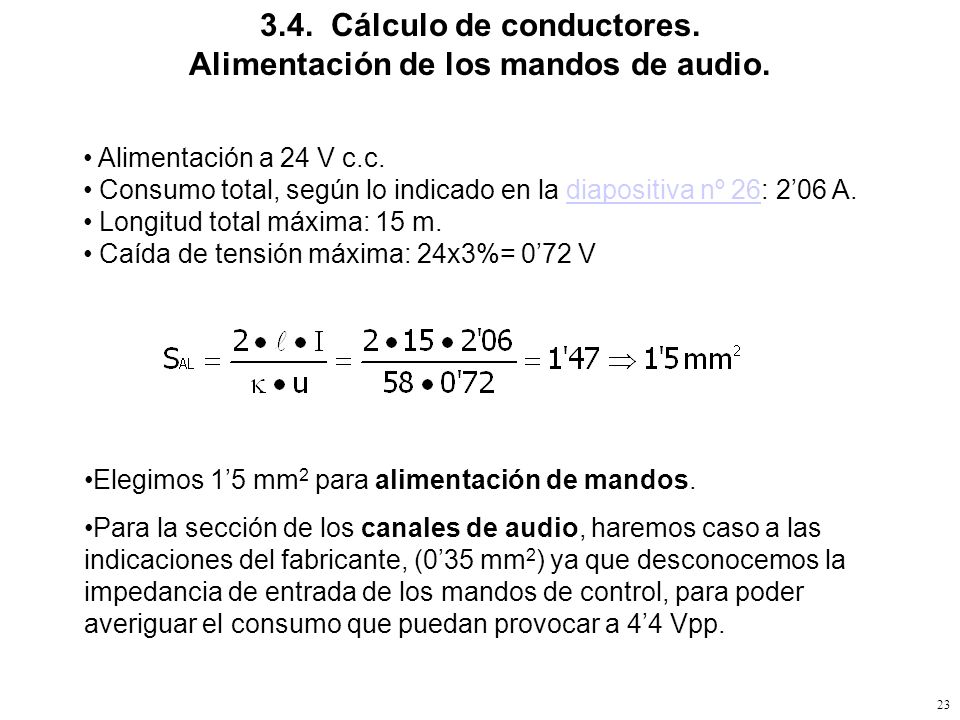

24 23 3.4. Cálculo de conductores. Alimentación de los mandos de audio. Alimentación a 24 V c.c. Consumo total, según lo indicado en la diapositiva nº 26: 2’06 A.diapositiva nº 26 Longitud total máxima: 15 m. Caída de tensión máxima: 24x3%= 0’72 V Elegimos 1’5 mm 2 para alimentación de mandos. Para la sección de los canales de audio, haremos caso a las indicaciones del fabricante, (0’35 mm 2 ) ya que desconocemos la impedancia de entrada de los mandos de control, para poder averiguar el consumo que puedan provocar a 4’4 Vpp.

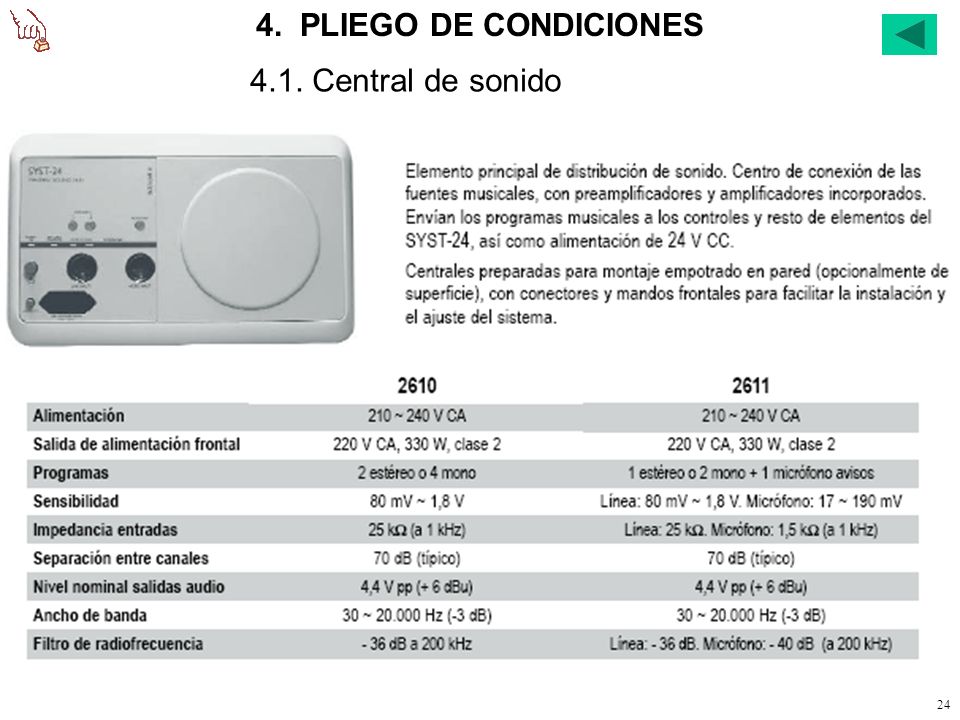

25 24 4. PLIEGO DE CONDICIONES 4.1. Central de sonido

26 25 4.2. Unidades de control, mandos. 4. PLIEGO DE CONDICIONES

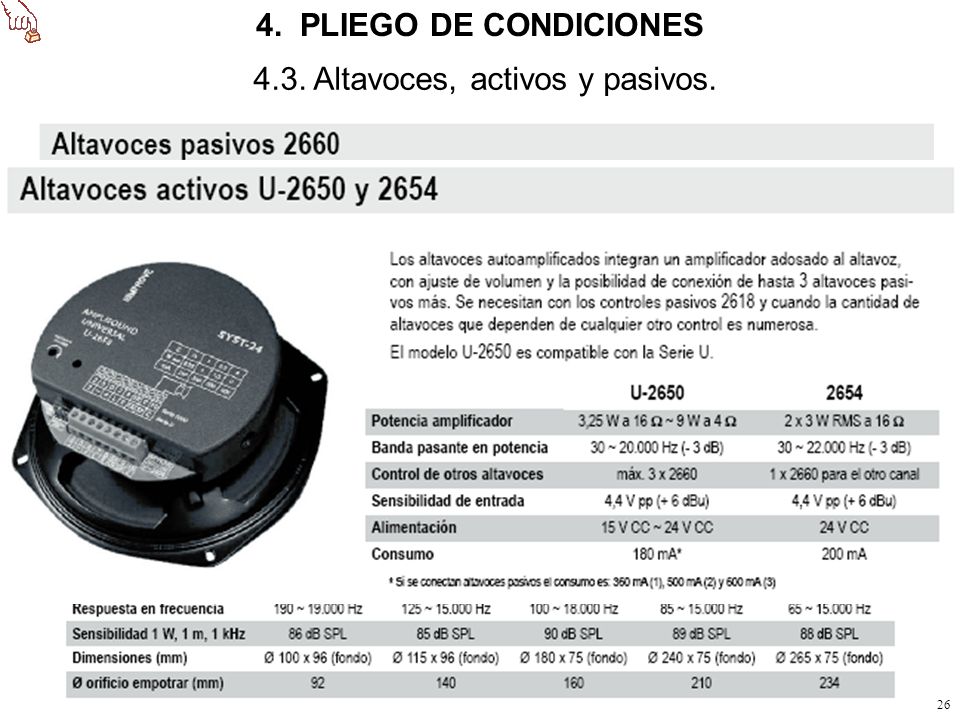

27 26 4.3. Altavoces, activos y pasivos. 4. PLIEGO DE CONDICIONES

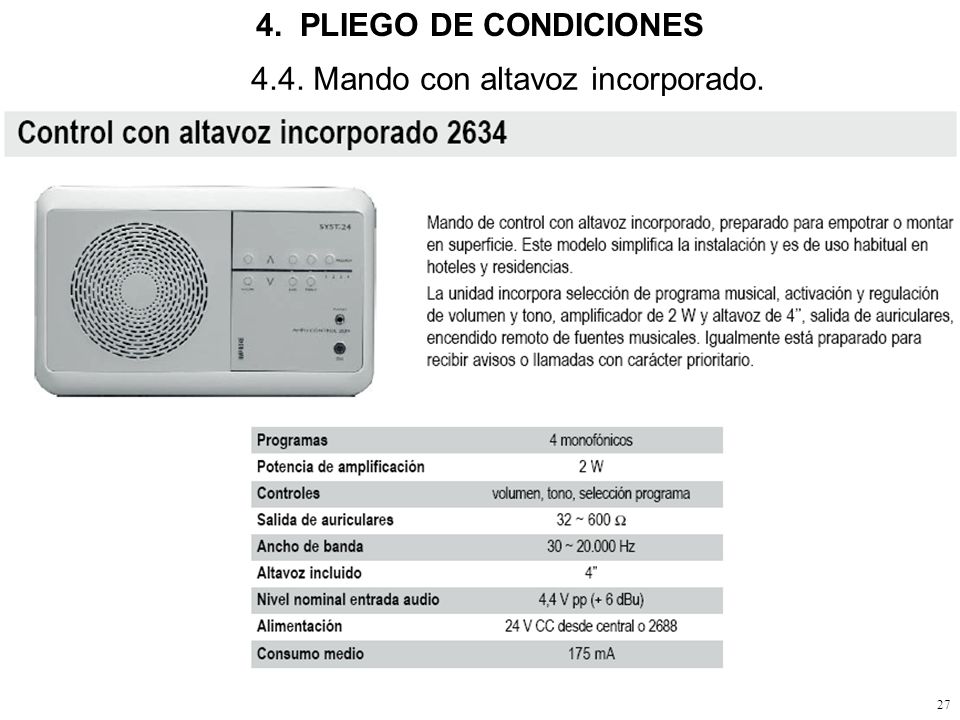

28 27 4. PLIEGO DE CONDICIONES 4.4. Mando con altavoz incorporado.

29 28 4.5. Cajas de empalme empotradas. 4.6. Cajas de empotrar elementos. 4. PLIEGO DE CONDICIONES Desde 110x110x45 hasta 360x360x135 Específicas: 71x71x30 Universal: 65x65x42

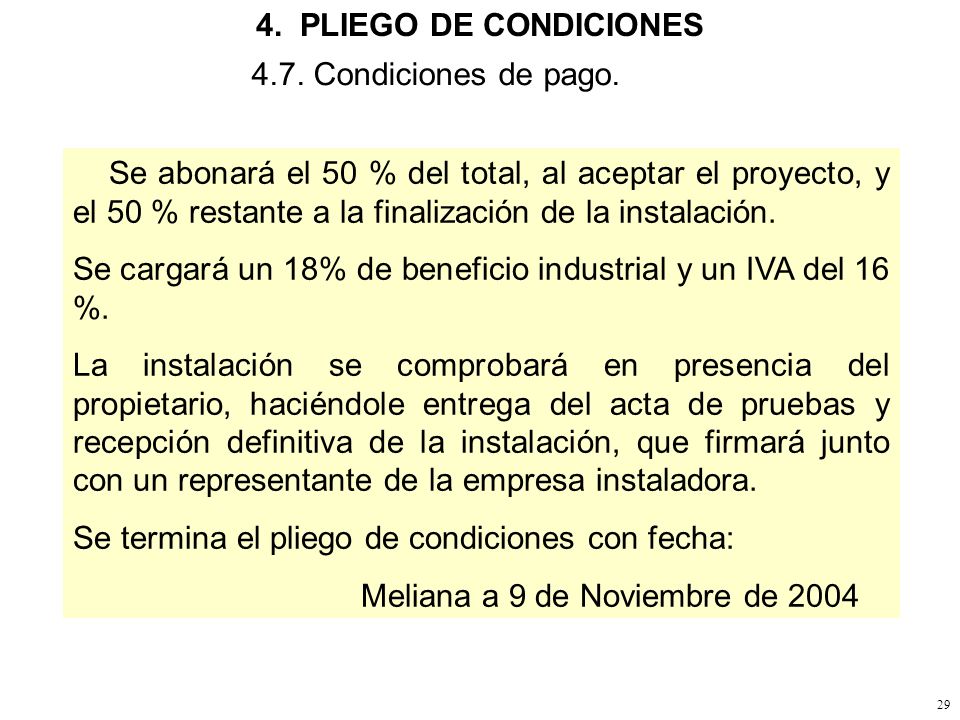

30 29 4.7. Condiciones de pago. Se abonará el 50 % del total, al aceptar el proyecto, y el 50 % restante a la finalización de la instalación. Se cargará un 18% de beneficio industrial y un IVA del 16 %. La instalación se comprobará en presencia del propietario, haciéndole entrega del acta de pruebas y recepción definitiva de la instalación, que firmará junto con un representante de la empresa instaladora. Se termina el pliego de condiciones con fecha: Meliana a 9 de Noviembre de 2004 4. PLIEGO DE CONDICIONES

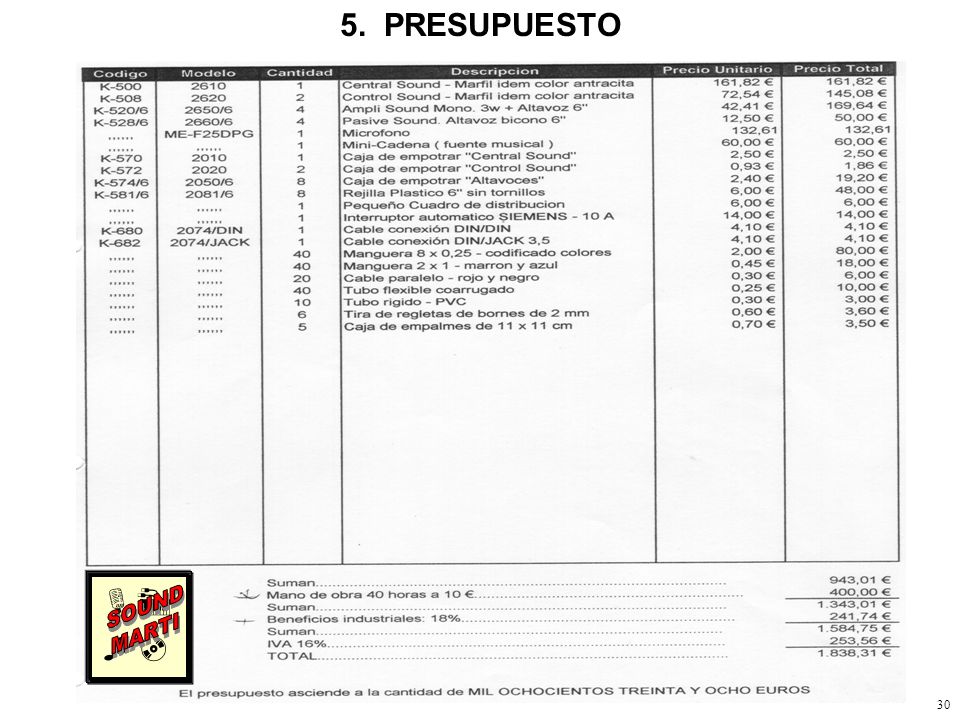

31 30 5. PRESUPUESTO  
