3 Ing. Leonardo Párraga Protocolo de red/comunicación Es el conjunto de reglas que controlan la secuencia de mensajes que ocurren durante una comunicación entre entidades que forman una red. En este contexto, las entidades de las cuales se habla son programas de computadora, dispositivos electrónicos capaces que interactúan en una red. Los protocolos de red establecen aspectos tales como: Las secuencias posibles de mensaje que pueden arribar durante el proceso de la comunicación. La sintaxis de los mensajes intercambiados. Estrategias para corregir los casos de error. Estrategias para asegurar la seguridad (autenticación, encriptación). Los protocolos de comunicación son un conjunto de normas que regulan la transmisión y recepción de datos dentro de la red.

4 Ing. Leonardo Párraga Modelo OSI

5 Ing. Leonardo Párraga Modelo OSI APLICACION El nivel de aplicación actúa como ventana para los usuarios y los procesos de aplicaciones para tener acceso a servicios de red. Esta capa contiene varias funciones que se utilizan con frecuencia:  Uso compartido de recursos y redirección de dispositivos  Acceso a archivos remotos  Acceso a la impresora remota  Comunicación entre procesos  Administración de la red  Servicios de directorio  Mensajería electrónica (como correo)  Terminales virtuales de red

6 Ing. Leonardo Párraga Modelo OSI PRESENTACION La capa de presentación da formato a los datos que deberán presentarse en la capa de aplicación. Se puede decir que es el traductor de la red. Esta capa puede traducir datos de un formato utilizado por la capa de la aplicación a un formato común en la estación emisora y, a continuación, traducir el formato común a un formato conocido por la capa de la aplicación en la estación receptora. La capa de presentación proporciona: Conversión de código de caracteres: por ejemplo, de ASCII a EBCDIC. Conversión de datos: orden de bits, CR-CR/LF, punto flotante entre enteros, etc. Compresión de datos: reduce el número de bits que es necesario transmitir en la red. Cifrado de datos: cifra los datos por motivos de seguridad. Por ejemplo, cifrado de contraseñas.

7 Ing. Leonardo Párraga Modelo OSI SESION La capa de sesión permite el establecimiento de sesiones entre procesos que se ejecutan en diferentes estaciones. Proporciona: -Establecimiento, mantenimiento y finalización de sesiones: permite que dos procesos de aplicación en diferentes equipos establezcan, utilicen y finalicen una conexión, que se denomina sesión. -Soporte de sesión: realiza las funciones que permiten a estos procesos comunicarse a través de una red, ejecutando la seguridad, el reconocimiento de nombres, el registro, etc.

8 Ing. Leonardo Párraga Modelo OSI TRANSPORTE Conexión de extremo a extremo, en esta capa se segmenta los datos del emisor y los reensambla en el receptor, detecta y corrige los posibles errores de transporte de datos y asegura la confidencialidad de los mismos. Esta capa se encarga de controlar el flujo de datos entre nodos, los datos no solo deben de entregarse sin errores sino en un orden o secuencia establecido. Esta capa se encarga de controlar el tamaño de los paquetes de datos para que cumplan con los requerimientos establecidos para las capas inferiores del conjunto de protocolos. Segmentación de mensajes: acepta un mensaje de la capa (de sesión) que tiene por encima, lo divide en unidades más pequeñas (si no es aún lo suficientemente pequeño) y transmite las unidades más pequeñas a la capa de red. La capa de transporte en la estación de destino vuelve a ensamblar el mensaje.

9 Ing. Leonardo Párraga Modelo OSI TRANSPORTE Confirmación de mensaje: proporciona una entrega de mensajes confiable de extremo a extremo con confirmaciones. Control del tráfico de mensajes: indica a la estación de transmisión que "dé marcha atrás" cuando no haya ningún búfer de mensaje disponible. Multiplexación de sesión: multiplexa varias secuencias de mensajes, o sesiones, en un vínculo lógico y realiza un seguimiento de qué mensajes pertenecen a qué sesiones (consulte la capa de sesiones).

10 Ing. Leonardo Párraga Modelo OSI RED Direccionamiento y mejor enrutamiento, tal vez la capa más compleja, se encarga de la conectividad y el mejor enrutamiento entre los dos Host (equipos). Proporciona: Enrutamiento: enruta tramas entre redes. Control de tráfico de subred: los enrutadores (sistemas intermedios de capa de red) pueden indicar a una estación emisora que "reduzca" su transmisión de tramas cuando el búfer del enrutador se llene. Fragmentación de trama: si determina que el tamaño de la unidad de transmisión máxima (MTU) que sigue en el enrutador es inferior al tamaño de la trama, un enrutador puede fragmentar una trama para la transmisión y volver a ensamblarla en la estación de destino.

11 Ing. Leonardo Párraga Modelo OSI RED Asignación de direcciones lógico-físicas: traduce direcciones lógicas, o nombres, en direcciones físicas. Cuentas de uso de subred: dispone de funciones de contabilidad para realizar un seguimiento de las tramas reenviadas por sistemas intermedios de subred con el fin de producir información de facturación.

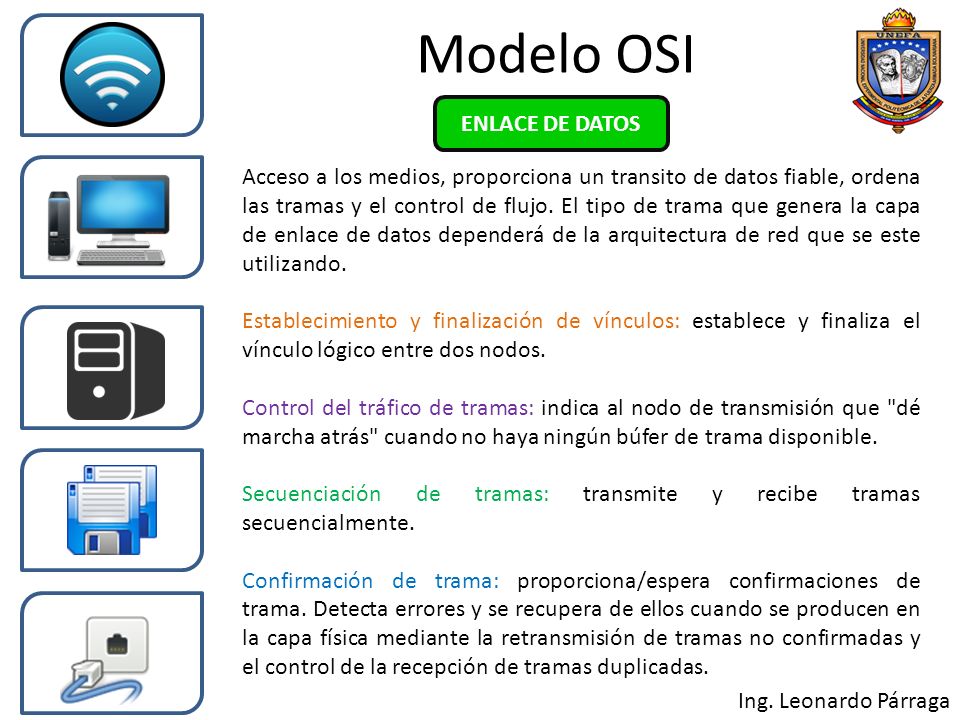

12 Ing. Leonardo Párraga Modelo OSI ENLACE DE DATOS Acceso a los medios, proporciona un transito de datos fiable, ordena las tramas y el control de flujo. El tipo de trama que genera la capa de enlace de datos dependerá de la arquitectura de red que se este utilizando. Establecimiento y finalización de vínculos: establece y finaliza el vínculo lógico entre dos nodos. Control del tráfico de tramas: indica al nodo de transmisión que "dé marcha atrás" cuando no haya ningún búfer de trama disponible. Secuenciación de tramas: transmite y recibe tramas secuencialmente. Confirmación de trama: proporciona/espera confirmaciones de trama. Detecta errores y se recupera de ellos cuando se producen en la capa física mediante la retransmisión de tramas no confirmadas y el control de la recepción de tramas duplicadas.

13 Ing. Leonardo Párraga Modelo OSI ENLACE DE DATOS Delimitación de trama: crea y reconoce los límites de la trama. Comprobación de errores de trama: comprueba la integridad de las tramas recibidas. Administración de acceso al medio: determina si el nodo "tiene derecho" a utilizar el medio físico.

14 Ing. Leonardo Párraga Modelo OSI FISICA Transmisión Binaria, Cables, Conectores Hubs y todos los elementos físicos que integran la red, Velocidades de los datos. Define las características y especificaciones eléctricas y mecánicas para activar mantener y desactivar el enlace físico entre sistemas finales.

15 Ing. Leonardo Párraga Esquema de comunicación I Aplicación Presentación Sesión Transporte Red Enlace Física Aplicación Presentación Sesión Transporte Red Enlace Física 1 2 3 4 5 6 7 1 2 3 4 5 6 7 Al enviar el mensaje “baja” Al recibir el mensaje “sube” RED Nodo ANodo B

16 Ing. Leonardo Párraga Esquema de comunicación II En la vida real, las 7 capas de funciones del modelo OSI están normalmente construidas como una combinación de: 1. Sistema Operativo (Windows, Mac/OS ó Unix) 2. Aplicaciones (navegador, cliente de correo, servidor web) 3. Protocolos de transporte y de red (TCP/IP, IPX/SPX, SNA) 4. Hardware y software que colocan la señal en el cable conectado al computador (tarjeta de red y driver) Al recibir el mensaje “sube” Al enviar el mensaje “baja” El mensaje “viaja” a través de la red Nodo ANodo B

17 Ing. Leonardo Párraga Ejemplos de Protocolos en el Modelo OSI Capa 1: Nivel Físico: Cable coaxial, Cable de fibra óptica, Cable de par trenzado, Microondas, Radio, RS-232. Capa 2: Nivel de Enlace de Datos: Ethernet, Fast Ethernet, Gigabit Ethernet, Token Ring, FDDI, ATM, HDLC. Capa 3: Nivel de Red: ARP, RARP, IP (IPv4, IPv6), X.25, ICMP, IGMP, NetBEUI, IPX, Appletalk. Capa 4: Nivel de Transporte: TCP, UDP. Capa 5: Nivel de Sesión: NetBIOS, RPC, TLS. Capa 6: Nivel de Presentación: ASN.1. Capa 7: Nivel de Aplicación: SNMP, SMTP, NNTP, FTP, SSH, HTTP, ICQ, POP3, IMAP.

18 Protocolos SNMP: El Protocolo Simple de Administración de Red, es un protocolo de la capa de aplicación que facilita el intercambio de información de administración entre dispositivos de red. SMTP: Protocolo para transferencia simple de correo, es un protocolo de red utilizado para el intercambio de mensajes de correo electrónico entre computadoras NNTP: Protocolo para la transferencia de noticias en red FTP: Protocolo de Transferencia de Archivos SSH: Intérprete de órdenes seguro, sirve para acceder a máquinas remotas a través de una red. HTTP: protocolo de transferencia de hipertexto es el protocolo de comunicación que permite las transferencias de información en la World Wide Web. POP3: Protocolo de Oficina de Correo, en clientes locales de correo para obtener los mensajes de correo electrónico almacenados en un servidor remoto.

19 Protocolos ASN.1: notación sintáctica abstracta 1, es una norma para representar datos independientemente de la máquina que se esté usando y sus formas de representación internas NetBIOS: Sistema de Entrada Salida Básica de Red es un protocolo estándar de IBM, que permite que las aplicaciones sobre diferentes computadoras se comuniquen dentro de una red de área local (LAN). RPC: llamada a procedimiento remoto, Las RPC son muy utilizadas dentro de la comunicación cliente-servidor. Siendo el cliente el que inicia el proceso solicitando al servidor que ejecute cierto procedimiento o función y enviando este de vuelta el resultado de dicha operación al cliente. TLS: seguridad de la capa de transporte, es un protocolo criptográficos que proporcionan comunicaciones seguras por una red, comúnmente Internet.

20 Protocolos TCP: Protocolo de Control de Transmisión, es uno de los protocolos fundamentales en Internet. UDP: Protocolo de datagrama de usuario, permite el envío de datagramas a través de la red sin que se haya establecido previamente una conexión, ya que el propio datagrama incorpora suficiente información de direccionamiento en su cabecera. Ethernet: Define la caracteristicas de cableado y senalizacion del nivel fisico y los formatos de tramas de datos de la capa 2 enlace de datos del modelo OSI. Token Ring: Arquitectura de red desarrollada por por IBM en 1970 con topologia tipo anillo.
