1 Anatomía de las venas pulmonaresResultados

2 Resultados Anatomía normal de las venas pulmonares Presencia de cuatro venas pulmonares, dos derechas y dos izquierdas (superior e inferior, respectivamente) Se presenta en un 71.61% % de los casos Reconstrucción MIP mostrando un patrón de ramificación normal de las 4 venas pulmonares

3 Resultados Variantes de las venas pulmonares Vena media derecha: Se trata de un origen independiente de la vena media que drena el lóbulo medio o el segmento apical del lóbulo inferior derecho Es la variante anatómica más frecuente en nuestro estudio (16%) En 1.2% de los casos se observa una doble vena media Reconstrucción MIP mostrando un patrón de ramificación en el que se observa una vena media derecha Vmedia derecha

4 Resultados Variantes de las venas pulmonares Tronco izquierdo común largo: Se trata de un único origen para ambas venas lobares superior e inferior izquierdas. Si el tronco mide más de 1cm hasta su drenaje en la AI se considera largo Supone el 7.7% de casos en nuestro estudio Reconstrucción MIP mostrando un patrón de ramificación izquierdo, en el que se observa un tronco común izquierdo largo TCI largo 1cm

5 Resultados Variantes de las venas pulmonares Tronco izquierdo común corto: Se trata se un único origen para ambas venas lobares superior e inferior izquierdas. Si el tronco mide menos de 1cm hasta su drenaje en AI se considera corto Supone el 4 % de casos en nuestro estudio Reconstrucción MIP mostrando un patrón de ramificación izquierdo, en el que observamos un tronco común corto TCI corto <1cm

6 Resultados Variantes de las venas pulmonares Tronco común derecho: Se trata de un único origen para ambas venas lobares superior e inferior derechas. Es la variante anatómica menos frecuente en nuestro estudio (0.6%) Reconstrucción MIP mostrando un patrón de ramificación derecho, en el que se observa un tronco común derecho Tronco comun derecho

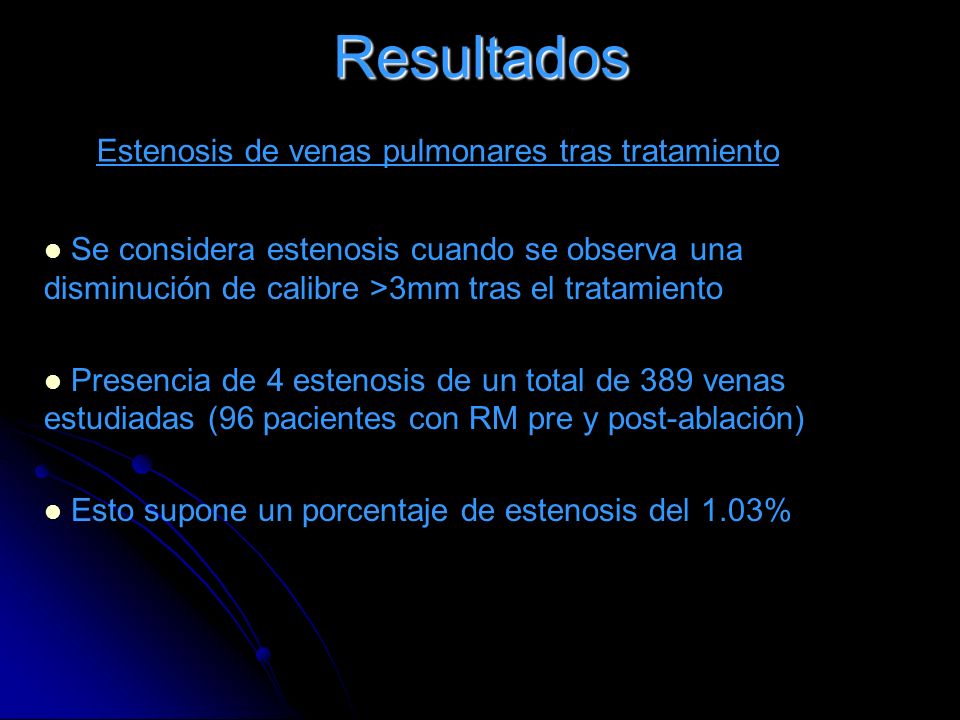

7 Resultados Estenosis de venas pulmonares tras tratamiento Se considera estenosis cuando se observa una disminución de calibre >3mm tras el tratamiento Presencia de 4 estenosis de un total de 389 venas estudiadas (96 pacientes con RM pre y post-ablación) Esto supone un porcentaje de estenosis del 1.03%

8 Resultados Estenosis de venas pulmonares tras tratamiento Reconstrucción MIP mostrando una estenosis en VPID en plano oblicuo coronal

9 Resultados Estenosis de venas pulmonares tras tratamiento Reconstrucción MIP mostrando la misma estenosis en VPID en plano oblicuo axial
