1 Dilos & Fulos seguridad transparente Línea Dilos Distribuidor Autorizado de GE Industrial Systems para la Rep. Argentina Seccionadores rotativos bajo carga Línea Fulos con fusibles

2 DILOS - FULOS

3 INTERRUPCIÓN, PROTECCIÓN Y COMANDO DE INSTALACIONES INDUSTRIALES Y COMERCIALES EN REDES DE BAJA TENSIÓN

4 DILOS - FULOS SECCIONADOR INTERRUPTOR ROTATIVO BAJO CARGA “ DILOS ” SECCIONADOR INTERRUPTOR ROTATIVO BAJO CARGA CON BASES PARA FUSIBLES NH “ FULOS ”

5 DILOS - FULOS DILOS RANGO : 16 A hasta 4000 A NUMERO DE POLOS : 2P, 3P, 3P+N y 3P+NF TENSIÓN Ui / Ue : 690 V / 1000 V CA

6 DILOS - FULOS DILOS * NORMAS : - IEC 947.3 - DIN VDE 0113 TEIL 1 - NEMA - UL 508 * HOMOLOGACIÓN : - KEMA - UL (Listed)

7 DILOS - FULOS DILOS * Montaje sobre panel : -Modelos: 1H - 3 - 4 - 6 - 7 - 8 - 9 -Rango: 40A - 4000A * Montaje riel DIN : -Modelos: 00 - 0 - 1 - 2 -Rango: 16A - 200A

8 DILOS - FULOS DILOS 00 DIN * RANGO: 16, 25, 32 y 40A. * 2P y 3P en dos módulos * 690 VCA * Candado (O& I) * Interruptor general * Interruptor de motor * Interruptor de maquina * Seccionador de seguridad * instalación sencilla * Montaje en riel DIN/panel * Conexión 1,5 a 16mm 2

9 DILOS - FULOS DILOS 00 DIN * ACCESORIOS. - Módulos adicionales * Interruptor de Neutro * Neutro fijo * Tierra * Contactos auxiliares - Comando rotativo de puerta * IP 65 (bloqueo por candado) * IP 54 (sin bloqueo) * Manija gris o roja y amarillo * Prolongador de 300mm.

10 DILOS - FULOS DILOS 0 * Rango: 32, 40, 63, 80A * 2P- 3P- 4P- 3P+NF * 440VCA * Bloqueo por candado * Sector terciario * Seccionador de seguridad * Mando rotativo con prolon- gador para puerta * Manija gris o roja y amarillo * Cubierta para terminales * Montaje en riel DIN/panel

11 DILOS - FULOS DILOS 1 * Rango: 40, 63, 80, 100 y 125A * 2P- 3P- 4P- 3P+NF * 690VCA * Bloqueo por candado * Aplicación industrial * Seccionador de seguridad * Visualización de contactos * Manija gris o roja y amarillo * Alta resistencia a los cortocircuitos * Elevados valores en AC23 * Doble interrupción * Conexión de 6 a 50mm 2 * Montaje en riel DIN/panel * Rápida conexión y desconexión

12 DILOS - FULOS DILOS 1 * ACCESORIOS. - Cubierta para terminales transparente y precintable - Adaptadores para conexión de barras o terminales.

13 DILOS - FULOS DILOS 2 * Rango: 160A y 200A * 2P- 3P- 4P- 3P+NF * 690VCA * Bloqueo por candado * Aplicación industrial * Seccionador de seguridad * Visualización de contactos * Manija gris o roja y amarillo * Alta resistencia a los cortocircuitos * Elevados valores en AC23 * Doble interrupción * Conexión barra de Cu de 20 x 6 mm * Montaje en riel DIN/panel * Rápida conexión y desconexión

14 DILOS - FULOS Accesorios DILOS 1/2 * ACCESORIOS. - Cubierta para terminales transparente y precintable - Adaptadores para conexión de cables - Adaptadores para terminales

15 DILOS - FULOS Accesorios DILOS 1/2 * ACCESORIOS. * Módulos de contactos auxiliares Na/Nc adosables * Bloqueo hasta con 3 candados * Comando con llave “T” (S5 200mm) * Comando rotativo para puerta - IP 65 (bloqueo por candado) - Manija gris o roja y amarillo - Prolongadores de 200 y 400mm

16 DILOS - FULOS DILOS 1H * Rango: 63 y 125A * 3P- 3P+N * 1000VCA * Bloqueo por candado * Aplicación industrial * Seccionador de seguridad (Rojo/amarillo) * Visualización de contactos * Doble interrupción en sus 4 contactos * Alta resistencia a los cortocircuitos * Elevados valores en AC23 * Capacidad de conexionado 6 a 50 mm² * Aislación completa de conexiones * Ajuste mediante llave allen

17 DILOS - FULOS DILOS 3 * Rango: 160A, 200A, 250A y 315A * 3P- 3P+N - 3P+NF * 1000VCA * Bloqueo por candado * Aplicación industrial * Seccionador de seguridad (Rojo/amarillo) * Visualización de contactos * Doble interrupción en sus 4 contactos * Alta resistencia a los cortocircuitos * Elevados valores en AC23 * Conexión barra de Cu de 30 x 6 mm * Aislación de conexiones * Comando mediante llave “T”

18 DILOS - FULOS DILOS 4 * Rango: 400A, 500A y 630A * 3P- 3P+N - 3P+NF * 1000VCA * Bloqueo por candado (O & I) * Aplicación industrial * Visualización de contactos * Doble Interrupción en sus 4 contactos * Alta resistencia a los cortocircuitos * Elevados valores en AC23 * Conexión barra de Cu 2 x 40 x 6 mm * Aislación de conexiones

19 DILOS - FULOS DILOS 6 * Rango: 800A, 1000A y 1250A * 3P- 3P+N - 3P+NF * 1000VCA * Posibilidad de bloqueo por candado * Aplicación industrial * Indicación visual de los contactos * Doble Interrupción en sus 4 contactos * Alta resistencia a los cortocircuitos * Elevados valores en AC23 * Conexión barra de Cu 2 x 50 x 10 mm * Sistema de polos modular

20 DILOS - FULOS DILOS 7 * Rango: 1600A * 3P- 3P+N - 3P+NF * 1000VCA * Posibilidad de bloqueo por candado * Aplicación industrial * Indicación visual de los contactos * Doble Interrupción en sus 4 contactos * Alta resistencia a los cortocircuitos * Elevados valores en AC23 * Conexión barra de Cu 2 x 60 x 10 mm * Sistema de polos modular

21 DILOS - FULOS DILOS 8 * Rango: 2000A y 2500A * 3P- 3P+N - 3P+NF * 1000VCA * Posibilidad de bloqueo por candado * Aplicación industrial * Indicación visual de los contactos * Doble Interrupción en sus 4 contactos * Alta resistencia a los cortocircuitos * Conexión barra de Cu 2 x 100 x 10 mm * Sistema modular de polos

22 DILOS - FULOS DILOS 9 * Rango: 3150A y 4000A * 3P- 3P+N - 3P+NF * 1000VCA * Posibilidad de bloqueo por candado * Aplicación industrial * Indicación visual de los contactos * Doble Interrupción en sus 4 contactos * Alta resistencia a los cortocircuitos * Conexión barra de Cu 4 x 100 x 10 mm * Sistema modular de polos

23 DILOS - FULOS “ FULOS “ SECCIONADOR INTERRUPTOR BAJO CARGA CON BASES PARA FUSIBLES DIN NH

24 DILOS - FULOS FULOS * RANGO: Fusibles DIN Tamaños 000, 00, 0, 1 2, 3 y 4 * NUMERO DE POLOS : 3P, 3P+N y 3P+NF * TENSIÓN Ui / Ue : 690 VCA

25 DILOS - FULOS FULOS * APLICACIONES: - Seccionador bajo carga - Protección de instalaciones, fuentes y redes eléctricas

26 DILOS - FULOS FULOS * NORMAS: - Para fusibles: * IEC 269-2-1 - Para interruptor: * IEC 947-3 * DIN VDE 0113 Teil * APROBACIÓN: * Kema

27 DILOS - FULOS FULOS 000 * Rango DIN 000 (21 mm) 32A, 63A y 100A * 3P- 3P+N - 3P+NF * 690V CA * Bloqueo por candado * Aplicación industrial * Tapa transparente, indicación visual de contactos * Elevados valores en servicio AC23 * Conexión Cu de 6 - 50 mm 2 * Fusibles completamente desconectados en posición abierto * Comando mediante llave “T”

28 DILOS - FULOS FULOS 00 * Rango DIN 00 (30 mm) Hasta 160A * 3P- 3P+N - 3P+NF * 690V CA * Aplicación industrial * Tapa transparente, indicación visual de contactos * Elevados valores en servicio AC23 * Conexión barra de Cu de 30 x 6 mm * Fusibles completamente desconectados en posición abierto * Comando mediante llave “T” * Conexiones completamente aisladas

29 DILOS - FULOS FULOS 1 * Rango DIN 1 Hasta 250A * 3P- 3P+N - 3P+NF * 690V CA * Aplicación industrial * Tapa transparente, indicación visual de contactos * Elevados valores en servicio AC23 * Conexión barra de Cu de 2 x 40 x 6 mm * Fusibles completamente desconectados en posición abierto * No permite colocar fusibles DIN 2 * Conexiones completamente aisladas

30 DILOS - FULOS FULOS 2 * Rango DIN 2 Hasta 400A * 3P- 3P+N - 3P+NF * 690V CA * Aplicación industrial * Tapa transparente, indicación visual de contactos * Elevados valores en servicio AC23 * Conexión barra de Cu de 2 x 40 x 6 mm * Fusibles completamente desconectados en posición abierto * Acepta fusibles DIN1 * Conexiones completamente aisladas

31 DILOS - FULOS FULOS 3 * Rango DIN 3 Hasta 630A * 3P- 3P+N - 3P+NF * 690V CA * Aplicación industrial * Indicación visual de contactos * Elevados valores en servicio AC23 * Conexión barra de Cu de 2x50x10mm * Fusibles completamente desconectados en posición abierto

32 DILOS - FULOS FULOS 4 * Rango DIN 4 Hasta 1000A * 3P- 3P+N - 3P+NF * 690V CA * Aplicación industrial * Indicación visual de contactos * Elevados valores en servicio AC23 * Conexión barra de Cu de 2x60x10mm * Fusibles completamente desconectados en posición abierto

33 DILOS - FULOS ACCESORIOS DILOS * Manija directa - Gris - Roja - Posibilidad hasta 3 candados - Para bloqueo mediante cerradura - De sencilla colocación y remoción - Una sola posición para montaje del accionamiento - De doble accionamiento para DILOS 7 / 8 / 9 - Permite una sencilla operación del seccionador

34 DILOS - FULOS ACCESORIOS FULOS * Manija directa - Gris - Roja - Posibilidad hasta 3 candados - Para bloqueo mediante cerradura - De sencilla colocación y remoción - Una sola posición para montaje del accionamiento * Cubierta para fusibles - Transparente y precintable - Tetrapolar: FULOS 000/ 00/ 0/ 1/ 2 - Unipolar: FULOS 3 / 4 - Sencillo montaje

35 DILOS - FULOS ACCESORIOS DILOS / FULOS * Manija para puerta - Con marco, prolongador y acople - Gris - Roja/amarilla - Versión derecha o neutra - Posibilidad hasta 3 candados - Para bloqueo mediante cerradura - Prolongador de 300 mm - Una sola posición para montaje del accionamiento - Para bloqueo mediante cerradura

36 DILOS - FULOS ACCESORIOS DILOS / FULOS * Sistema de transferencia - Sistema completo, prolongador y manija de tres posiciones I-O-II - Montaje de seccionadores de diferentes rangos - Utiliza seccionadores estándar - Permite combinar DILOS y FULOS - Menor stock y mas flexibilidad

37 DILOS - FULOS ACCESORIOS DILOS / FULOS * Contactos auxiliares externos - Adosables a los seccionadores * DILOS 1/ 2/ 3/ 4 * FULOS 000/ 00/ 1/ 2 - Acoplables a los seccionadores * DILOS 6/ 7/ 8/ 9 * FULOS 3/ 4 - Cantidad maxima 4 Na + 4 Nc - Cierre y apertura concordante con los polos del seccionador - Montaje sencillo

38 DILOS - FULOS ACCESORIOS DILOS / FULOS * Contactos auxiliares interiores - Instalación en la carcaza - Completamente aislados * DILOS 6/ 7/ 8/ 9 * FULOS 3/ 4 - Cantidad maxima 2 Na + 2 Nc - Cierre y apertura anticipados a los polos del seccionador - Montaje sencillo

39 DILOS - FULOS ACCESORIOS DILOS / FULOS * Terminales - Para conexión de conductores de Al ó Cu hasta 185 mm 2 y 240 mm 2 + cubierta - Conexión para Cu hasta 185 mm 2 completamente aislada - Conexión posterior para: * DILOS 3/ 4 * FULOS 00/ 1/ 2 - Completamente aislada

40 DILOS - FULOS BENEFICIOS * GAMA COMPLETA

41 DILOS - FULOS BENEFICIOS * TRANSPARENTES * INDICACION VISUAL DE CONTACTOS * FUNCION DE SECCIONADOR POR DISEÑO Y CONSTRUCCION

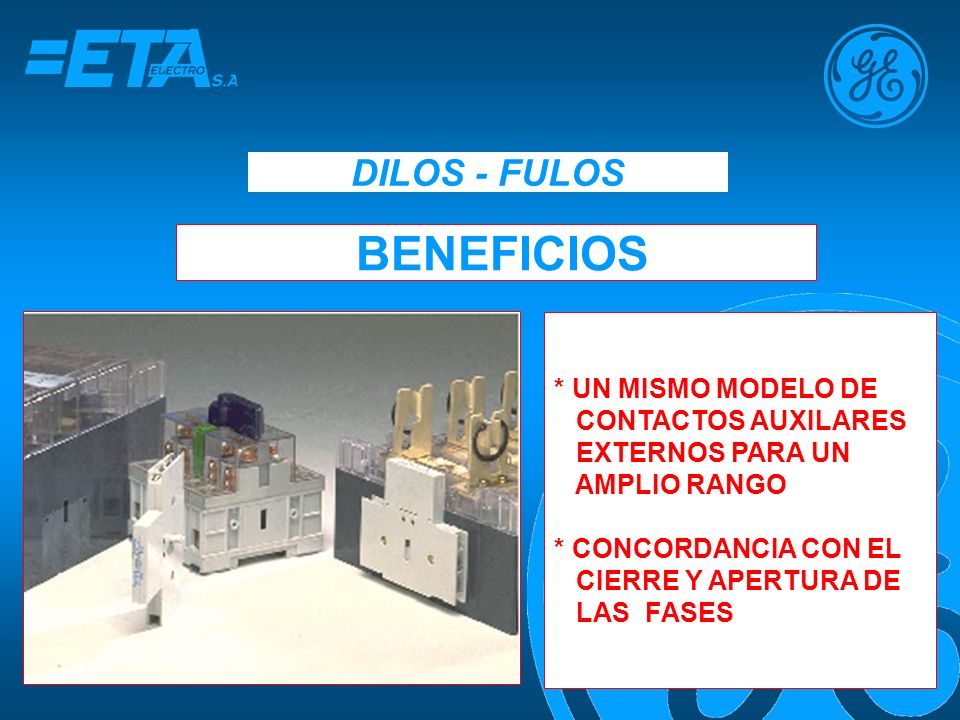

42 DILOS - FULOS BENEFICIOS * UN MISMO MODELO DE CONTACTOS AUXILARES EXTERNOS PARA UN AMPLIO RANGO * CONCORDANCIA CON EL CIERRE Y APERTURA DE LAS FASES

43 DILOS - FULOS BENEFICIOS * DOBLE INTERRUPCION EN LOS CUATRO CONTACTOS DE CADA POLO  * ELEVADA RESISTENCIA A LAS CORRIENTES DE CORTOCIRCUITOS

44 DILOS - FULOS BENEFICIOS * BASES PORTAFUSIBLES MONTADAS ENTRE DOS CONTACTOS  * TOTAL DESCONEXION DE LOS FUSIBLES EN POSICIÓN ABIERTO

45 DILOS - FULOS BENEFICIOS * SEPARADORES DE FUSIBLES DE FACIL MONTAJE EN TODOS LOS MODELOS * CUBREFUSIBLES TRANSPARENTES PRECINTABLES DE SENCILLA INSTALACION

46 DILOS - FULOS BENEFICIOS * DILOS 1 y 2 - MONTAJE RIEL DIN - VENTANA DIN - VISUALIZACION DE CONTACTOS - POSIBILIDAD DE ENCLAVAMIENTO
