1 DOMOTICA SISTEMAS EMBEBIDOS POR LEONARDO PAEZ UNIVERSIDAD DE LA SALLE BOGOTA 20 DE AGOSTO DE 2011

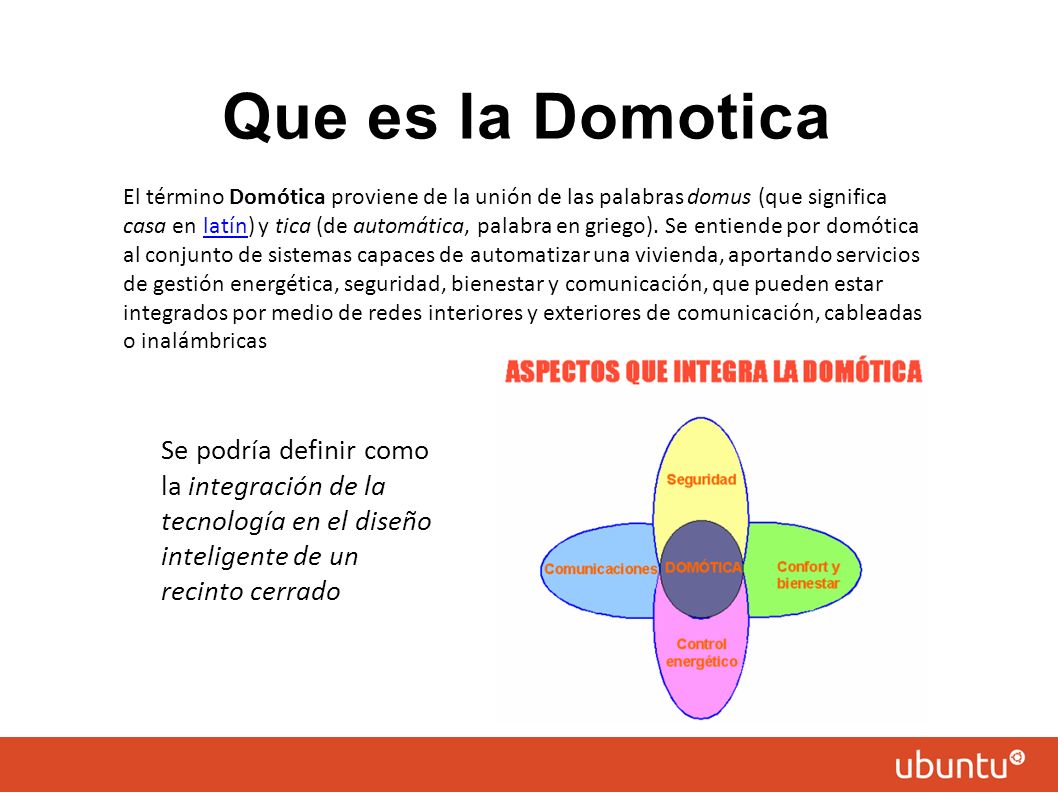

2 Que es la Domotica El término Domótica proviene de la unión de las palabras domus (que significa casa en latín) y tica (de automática, palabra en griego). Se entiende por domótica al conjunto de sistemas capaces de automatizar una vivienda, aportando servicios de gestión energética, seguridad, bienestar y comunicación, que pueden estar integrados por medio de redes interiores y exteriores de comunicación, cableadas o inalámbricaslatín Se podría definir como la integración de la tecnología en el diseño inteligente de un recinto cerrado

3 CLASIFICACION Sistemas centralizados: Sistemas centralizados modulares: Sistemas descentralizados: Sistemas distribuidos:

4 MEDIOS DE TRANSMISION

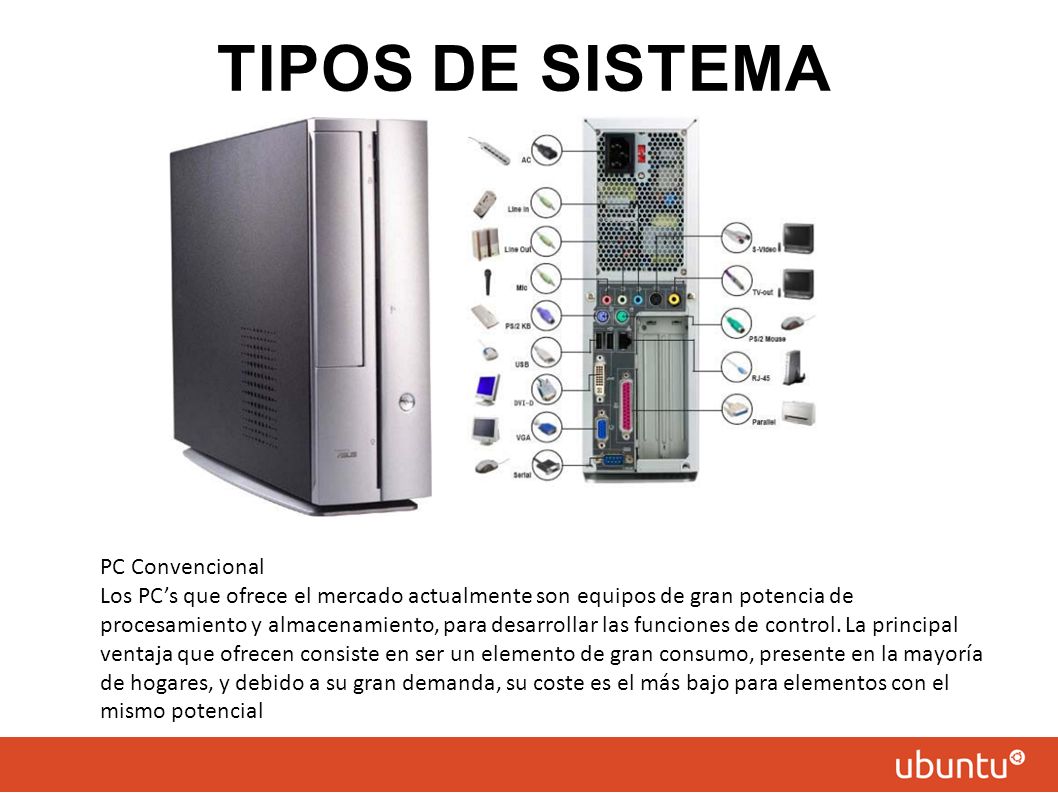

5 TIPOS DE SISTEMA PC Convencional Los PC’s que ofrece el mercado actualmente son equipos de gran potencia de procesamiento y almacenamiento, para desarrollar las funciones de control. La principal ventaja que ofrecen consiste en ser un elemento de gran consumo, presente en la mayoría de hogares, y debido a su gran demanda, su coste es el más bajo para elementos con el mismo potencial

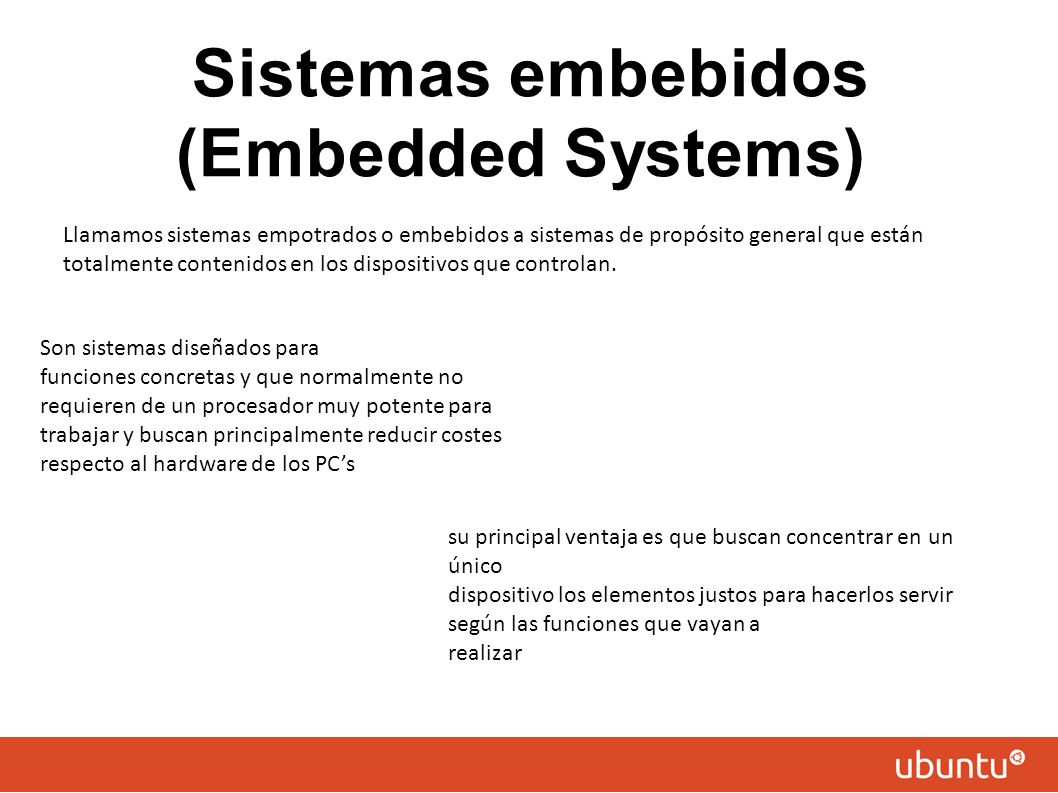

6 Sistemas embebidos (Embedded Systems) Llamamos sistemas empotrados o embebidos a sistemas de propósito general que están totalmente contenidos en los dispositivos que controlan. Son sistemas diseñados para funciones concretas y que normalmente no requieren de un procesador muy potente para trabajar y buscan principalmente reducir costes respecto al hardware de los PC’s su principal ventaja es que buscan concentrar en un único dispositivo los elementos justos para hacerlos servir según las funciones que vayan a realizar

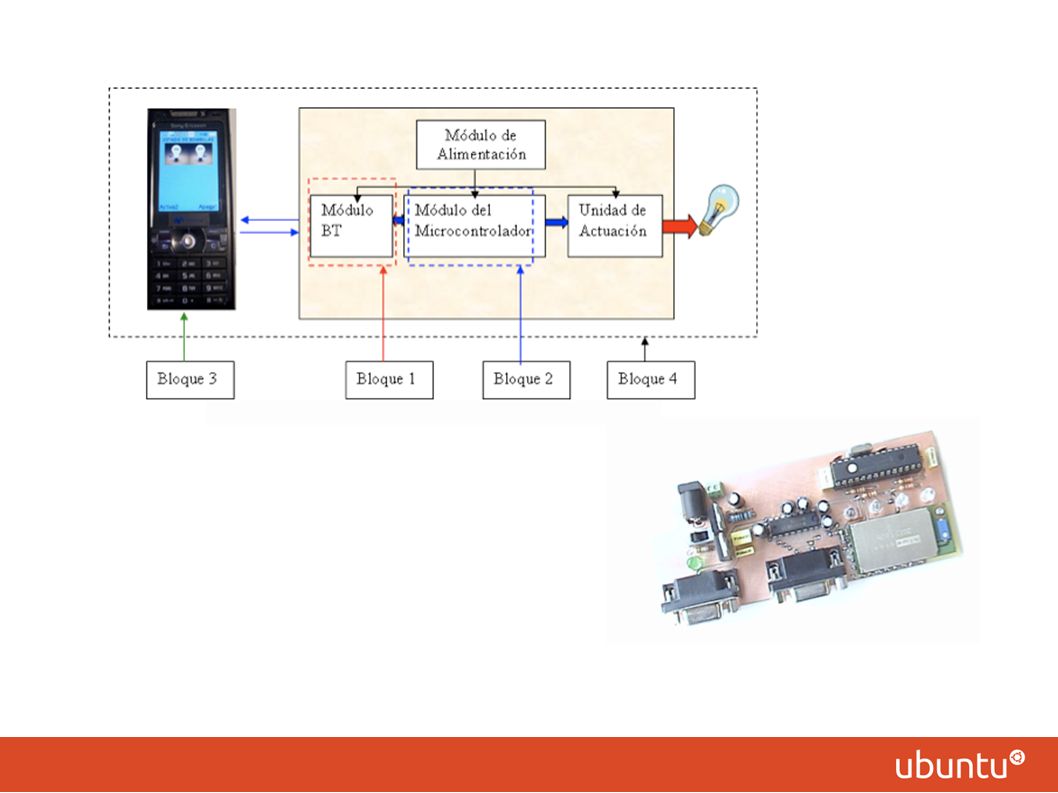

7

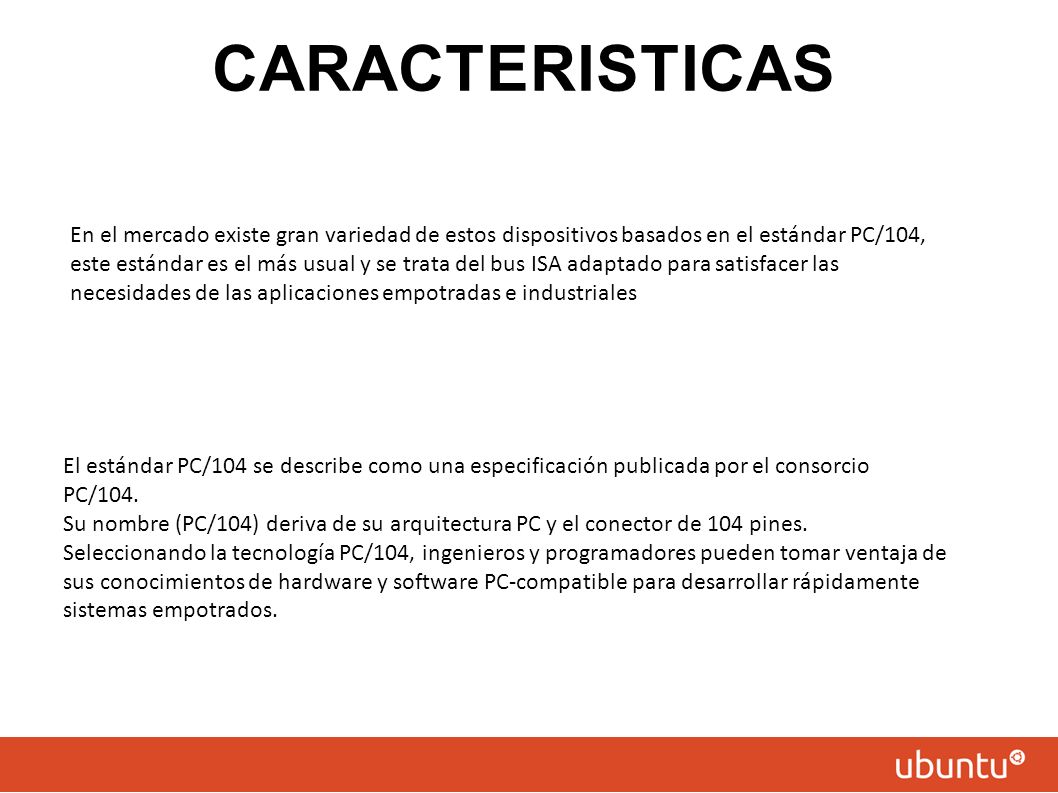

8 CARACTERISTICAS En el mercado existe gran variedad de estos dispositivos basados en el estándar PC/104, este estándar es el más usual y se trata del bus ISA adaptado para satisfacer las necesidades de las aplicaciones empotradas e industriales El estándar PC/104 se describe como una especificación publicada por el consorcio PC/104. Su nombre (PC/104) deriva de su arquitectura PC y el conector de 104 pines. Seleccionando la tecnología PC/104, ingenieros y programadores pueden tomar ventaja de sus conocimientos de hardware y software PC-compatible para desarrollar rápidamente sistemas empotrados.

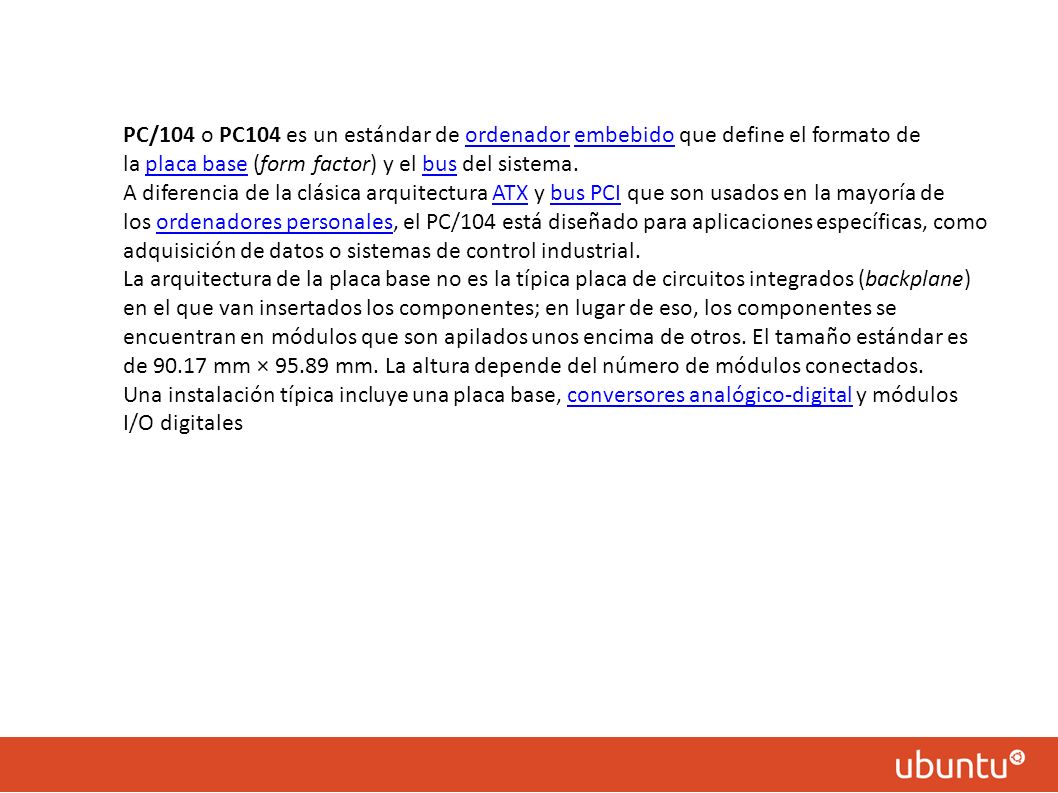

9 PC/104 o PC104 es un estándar de ordenador embebido que define el formato de la placa base (form factor) y el bus del sistema.ordenadorembebidoplaca basebus A diferencia de la clásica arquitectura ATX y bus PCI que son usados en la mayoría de los ordenadores personales, el PC/104 está diseñado para aplicaciones específicas, como adquisición de datos o sistemas de control industrial.ATXbus PCIordenadores personales La arquitectura de la placa base no es la típica placa de circuitos integrados (backplane) en el que van insertados los componentes; en lugar de eso, los componentes se encuentran en módulos que son apilados unos encima de otros. El tamaño estándar es de 90.17 mm × 95.89 mm. La altura depende del número de módulos conectados. Una instalación típica incluye una placa base, conversores analógico-digital y módulos I/O digitalesconversores analógico-digital

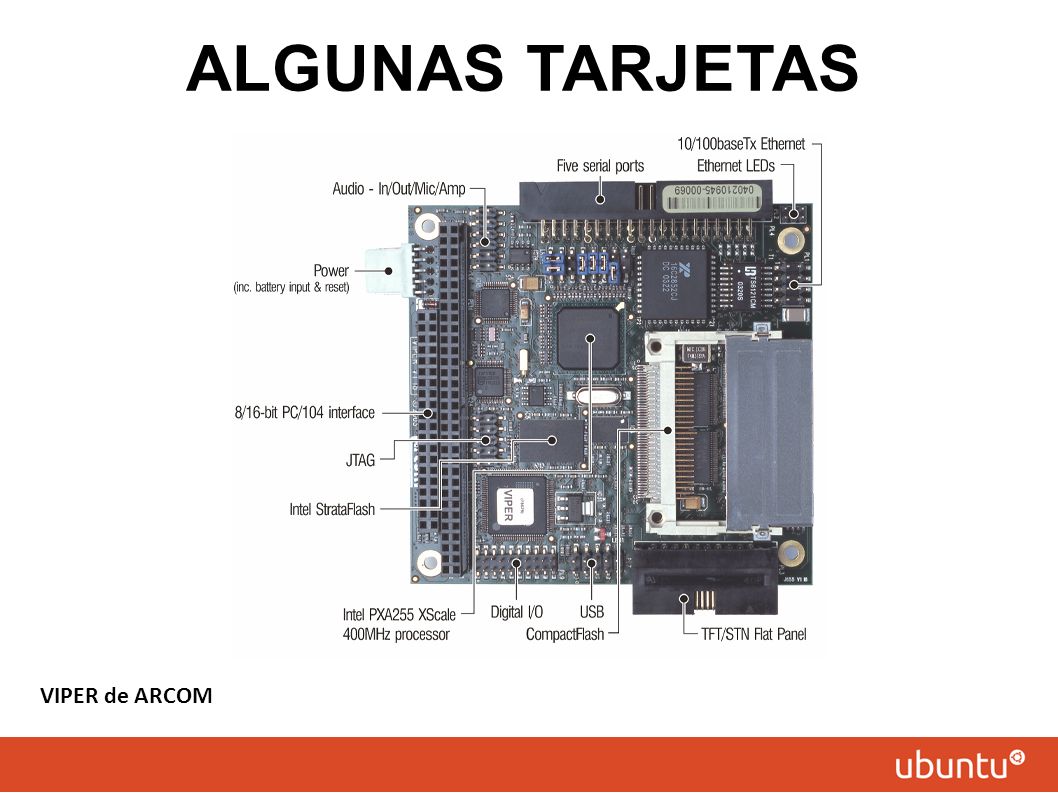

10 ALGUNAS TARJETAS VIPER de ARCOM

11 PCM-7210 de ADVANTECH

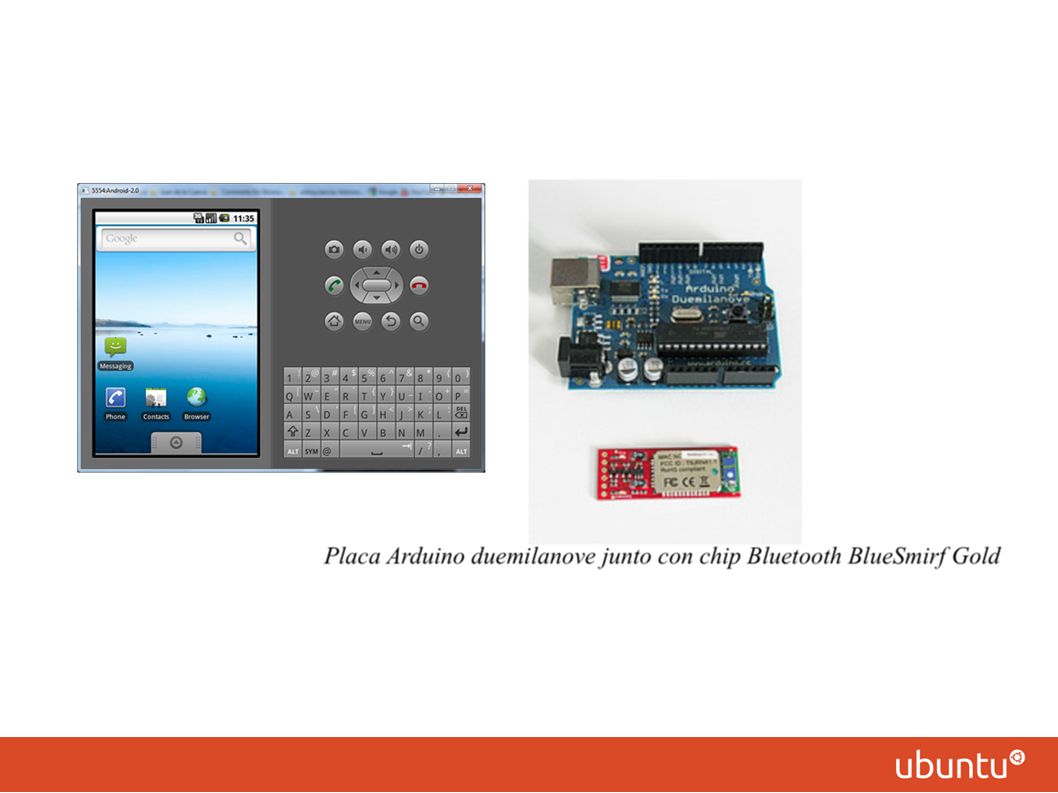

12

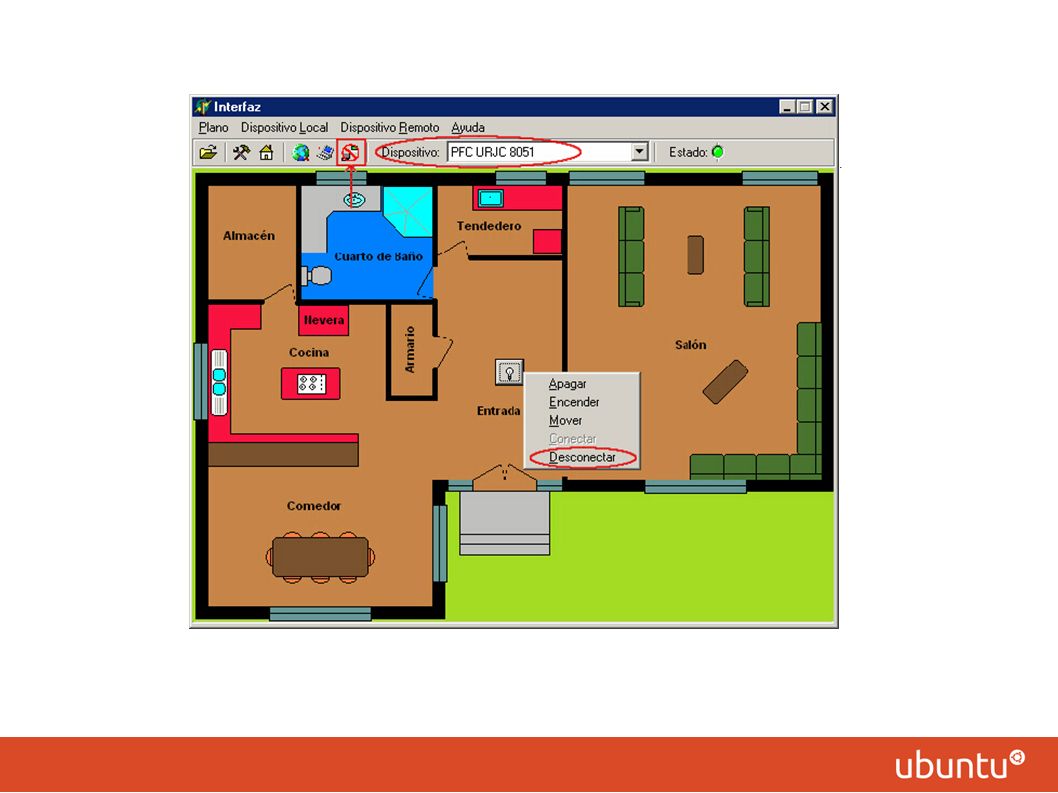

13
