1 Av. Vitacura 2909 of. 601/701. Las Condes, Santiago, Chile. f: +56 2 3331897 www. geohidrologia.cl Aspectos técnicos y efectos de reinyección en Campos Geotermales Primera Jornada Técnica 2011 ALHSUD Capítulo Chileno Dr. Ernesto Ramírez Geohidrología Consultores Ltda.

2 Av. Vitacura 2909 of. 601/701. Las Condes, Santiago, Chile. f: +56 2 3331897 www. geohidrologia.cl Fuente de calor en profundidad Pozos productores Capa sello, impermeable Reservorio Pozo reinjector Planta Manifestaciones termales ¿Cómo funciona un Campo Geotérmico? Agua meteórica

3 Av. Vitacura 2909 of. 601/701. Las Condes, Santiago, Chile. f: +56 2 3331897 www. geohidrologia.cl RESERVORIO 2300 mt 1600 mt 150 m 0.0 m 800 m POZO GEOTÉRMICO TIPO Agujero 26 Tubería 20 Cemento Agujero 17 1/2 Tubería 13 3/8 Cemento Agujero 12 1/4 Tubería 9 5/8 Agujero 8 1/2 Tubería ranurada 7

4 Av. Vitacura 2909 of. 601/701. Las Condes, Santiago, Chile. f: +56 2 3331897 www. geohidrologia.cl Reinyección Método para disponer/eliminar fluidos fuera de la superficie y/ o acuíferos someros Reinyección dentro y fuera del campo Existen argumentos a favor y en contra de la reinyección Ventajas mantener presión del reservorio, aspectos ambientales Desventajas riesgo de retornos de agua fria a pozos de producción y disminución de recarga profunda Ley de Geotermia 19.657 100% de reinyección de fluidos

5 Av. Vitacura 2909 of. 601/701. Las Condes, Santiago, Chile. f: +56 2 3331897 www. geohidrologia.cl Registros y Pruebas en Pozos Perfilajes T- P - S. Registros geofísicos Pruebas de Inyección Pruebas de Interferencia Pruebas de trazadores Pruebas de producción Entre otros

6 Av. Vitacura 2909 of. 601/701. Las Condes, Santiago, Chile. f: +56 2 3331897 www. geohidrologia.cl Identificación de zonas permeables Pruebas de inyección Registros de temperatura/presión

7 Av. Vitacura 2909 of. 601/701. Las Condes, Santiago, Chile. f: +56 2 3331897 www. geohidrologia.cl Pozo WK317 (reinyección profunda) Tubería reinyección salmuera desde planta Wairakei Pozos de reinyección antiguos

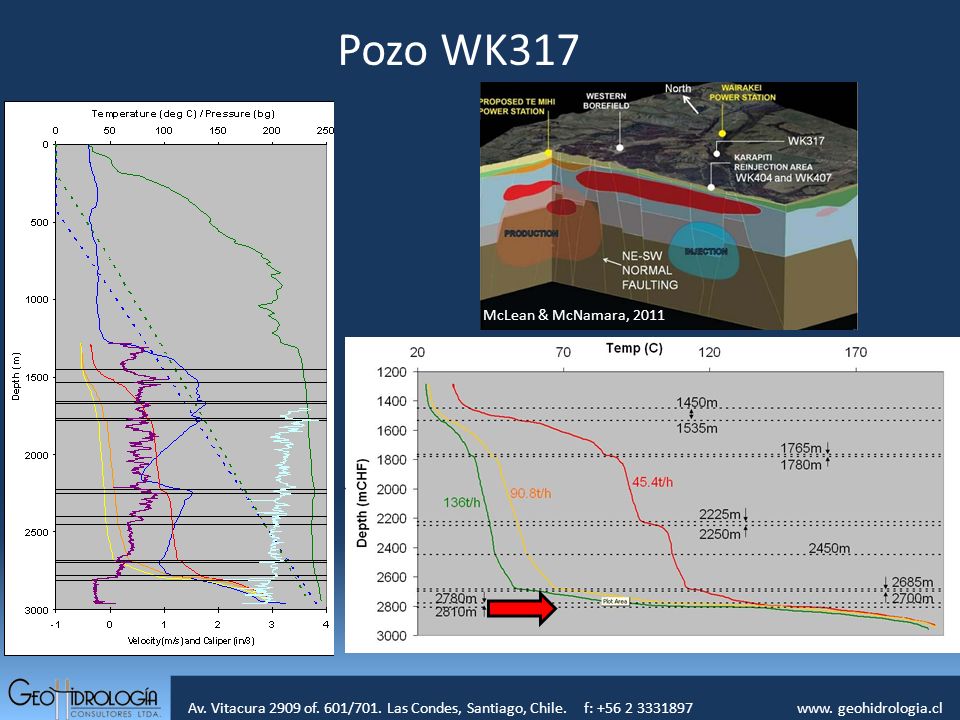

8 Av. Vitacura 2909 of. 601/701. Las Condes, Santiago, Chile. f: +56 2 3331897 www. geohidrologia.cl Pozo WK317 McLean & McNamara, 2011

9 Av. Vitacura 2909 of. 601/701. Las Condes, Santiago, Chile. f: +56 2 3331897 www. geohidrologia.cl Pozo WK317 Indice de inyectividad = 31.9 t/h bar K = 0.43 Darcy Injectivity @2690 m Pressure fall off test *100 t/h = 27.7 L/s de agua *Caudal de inyección depende del diseño del pozo y temperatura del fluido, para un pozo con 1000 m de casing 9 5/8 máximo 125-150 L/s

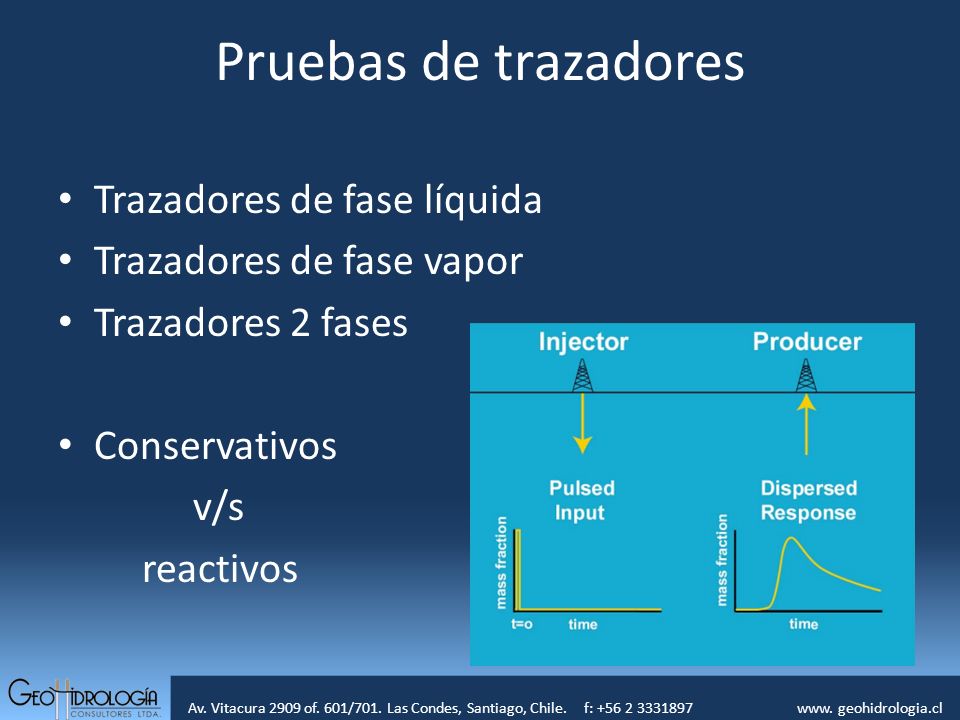

10 Av. Vitacura 2909 of. 601/701. Las Condes, Santiago, Chile. f: +56 2 3331897 www. geohidrologia.cl Pruebas de trazadores Trazadores de fase líquida Trazadores de fase vapor Trazadores 2 fases Conservativos v/s reactivos

11 Av. Vitacura 2909 of. 601/701. Las Condes, Santiago, Chile. f: +56 2 3331897 www. geohidrologia.cl Pruebas de trazadores (Dixie Valley, 1998-2002) Rose (2010) Wannamaker (2007)

12 Av. Vitacura 2909 of. 601/701. Las Condes, Santiago, Chile. f: +56 2 3331897 www. geohidrologia.cl Dixie Valley, tracer testing injection Well 65-18

13 Av. Vitacura 2909 of. 601/701. Las Condes, Santiago, Chile. f: +56 2 3331897 www. geohidrologia.cl Resumen de polyaromatic sulfonate test, Dixie Valley Rose (2010)

14 Av. Vitacura 2909 of. 601/701. Las Condes, Santiago, Chile. f: +56 2 3331897 www. geohidrologia.cl Rotokawa (NZ) Pozos de producción Pozos de reinyección Reinyección profunda Alta temperatura y prueba de trazadores (~40 días a pozos de producción) pozos productores

15 Av. Vitacura 2909 of. 601/701. Las Condes, Santiago, Chile. f: +56 2 3331897 www. geohidrologia.cl Efectos de reinyección Incrustación (scaling) - corrosión Sismicidad inducida Cambios en manifestaciones superficiales (presión) Cambios en la temperatura y química de acuíferos- reservorios

16 Av. Vitacura 2909 of. 601/701. Las Condes, Santiago, Chile. f: +56 2 3331897 www. geohidrologia.cl Incrustación (scaling) Calcita, silice y anhidrita son los precipitados más comunes en pozos de reinyección Soluciones: – Limpieza mecánica / Reperforar – Acidificación – Control de las condiciones de fluidos en superficie Calcite scaling

17 Av. Vitacura 2909 of. 601/701. Las Condes, Santiago, Chile. f: +56 2 3331897 www. geohidrologia.cl The Geysers, USA: sismicidad inducida por reinyección (Smith, 2005) Sismicidad inducida Extra inyección de líquido ha disminuido el descenso de la presión en el reservorio

18 Av. Vitacura 2909 of. 601/701. Las Condes, Santiago, Chile. f: +56 2 3331897 www. geohidrologia.cl Soultz, Francia (HDR) Sistemas EGS Majer et al. (2007)

19 Av. Vitacura 2909 of. 601/701. Las Condes, Santiago, Chile. f: +56 2 3331897 www. geohidrologia.cl ~2.9 M (10June03;22:54) Soultz, Francia (GPK-3) Majer et al. (2007)

20 Av. Vitacura 2909 of. 601/701. Las Condes, Santiago, Chile. f: +56 2 3331897 www. geohidrologia.cl º Reinyección somera puede aumentar la actividad de manifesta- ciones termales en superficie (ej. Nueva Zelanda) Rotokawa: Ed´s Spring … Reinyección somera aumentó la presión y descarga de una piscina clorurada – ácida (2000-2004) Cuando se redujo la tasa de reinyección, la descarga se detuvo (2006) Bromley (2007)

21 Av. Vitacura 2909 of. 601/701. Las Condes, Santiago, Chile. f: +56 2 3331897 www. geohidrologia.cl MOKAI (NZ) Aumento temporal en suelos humeantes y eco- sistema termal expandido cercano al área de re- inyección (2000-2004) El año 2007 se observó un aumento del nivel del agua en el cráter, a consecuencia del aumento de presión de la reinyección somera. Luego se decidió re- inyectar en profundidad (>2000m) Bromley (2007)

22 Av. Vitacura 2909 of. 601/701. Las Condes, Santiago, Chile. f: +56 2 3331897 www. geohidrologia.cl Efectos químicos / térmicos Allis (2010)

23 Av. Vitacura 2909 of. 601/701. Las Condes, Santiago, Chile. f: +56 2 3331897 www. geohidrologia.cl Resumen En la mayoría de los campos geotermales se reinyecta solo una fracción del agua dentro del reservorio - idealmente se persigue mantener la presión y evitar retornos rápidos de agua fría al área de producción (Clotworthy, 2005; sistemas líquido dominantes). La reinyección es distinta caso a caso.

24 Av. Vitacura 2909 of. 601/701. Las Condes, Santiago, Chile. f: +56 2 3331897 www. geohidrologia.cl The engine used at Larderello in 1904 in the first experiment in generating electric energy from geothermal steam, along with its inventor, Prince Piero Ginori Conti (IGA, web page). GRACIAS
