1 Conectividad Sucursales Internet Freelance Una Red Workstation
RFC4026 Authentication Security L2TP L2F DES Una Red MD2 Conectividad Internet Sucursales SSH SSL/TLS BranchOffice MobileVPN Internet 3DES Workstation Red Privada Virtual Redes y Comunicación de Datos 2 Presentado por: Camilo Salazar Paris Presentado a: Ronald Gutiérrez Confidencialidad Acceso Remoto MPLS PPTP Routing SHA Freelance IPSec Tunneling RemoteLocations

2 LAN Túnel VPN

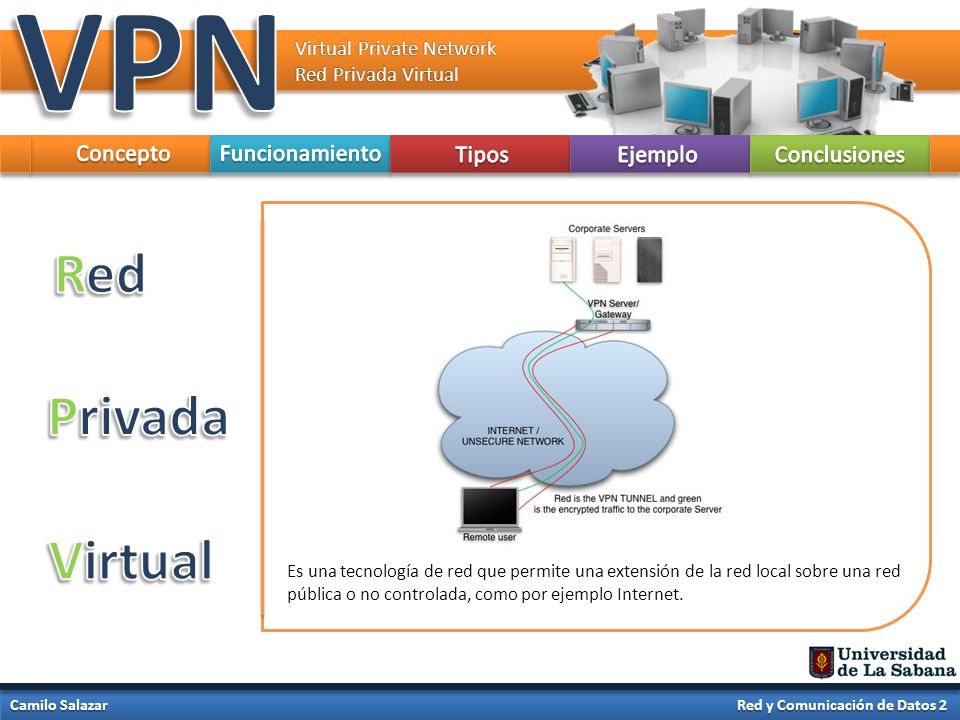

3 VPN Red Privada Virtual Concepto Funcionamiento Tipos Ejemplo
Virtual Private Network Red Privada Virtual Concepto Funcionamiento Tipos Ejemplo Conclusiones Red Privada Virtual Es una tecnología de red que permite una extensión de la red local sobre una red pública o no controlada, como por ejemplo Internet. Camilo Salazar Red y Comunicación de Datos 2

4 VPN Red Privada Virtual Concepto Funcionamiento Tipos Ejemplo
Virtual Private Network Red Privada Virtual Concepto Funcionamiento Tipos Ejemplo Conclusiones Es un conjunto de equipos conectados por medio de cables, señales, ondas o cualquier otro método de transporte de datos, que comparten información (archivos), recursos (CD-ROM, impresoras, etc.), servicios (acceso a internet, , chat, juegos), etc. incrementando la eficiencia y productividad de las personas. Red Privada Virtual Camilo Salazar Red y Comunicación de Datos 2

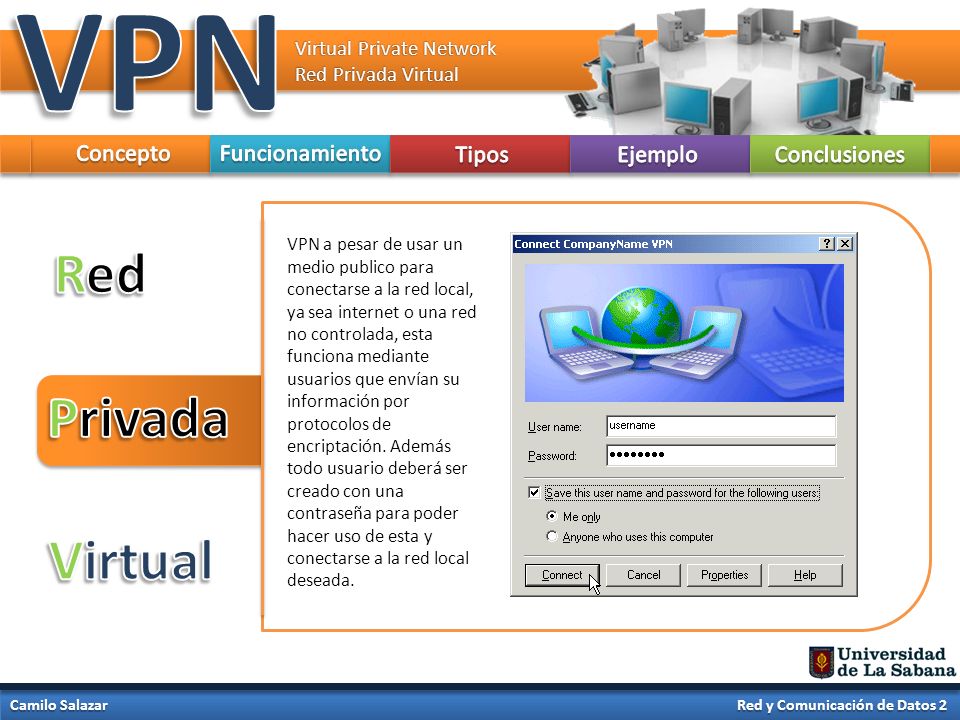

5 VPN Red Privada Virtual Concepto Funcionamiento Tipos Ejemplo
Virtual Private Network Red Privada Virtual Concepto Funcionamiento Tipos Ejemplo Conclusiones Red VPN a pesar de usar un medio publico para conectarse a la red local, ya sea internet o una red no controlada, esta funciona mediante usuarios que envían su información por protocolos de encriptación. Además todo usuario deberá ser creado con una contraseña para poder hacer uso de esta y conectarse a la red local deseada. Privada Virtual Camilo Salazar Red y Comunicación de Datos 2

6 VPN Red Privada Virtual Concepto Funcionamiento Tipos Ejemplo
Virtual Private Network Red Privada Virtual Concepto Funcionamiento Tipos Ejemplo Conclusiones Es una red privada VIRTUAL, por que a pesar de ser una conexión real entre equipos con una privacidad configurada, esta no es del todo privada ya que viaja a través de un medio publico. Red Privada Virtual Camilo Salazar Red y Comunicación de Datos 2

7 VPN VPN Remote Desktop Concepto Funcionamiento Tipos Ejemplo
Virtual Private Network Red Privada Virtual Concepto Funcionamiento Tipos Ejemplo Conclusiones VPN Remote Desktop Conecta un Equipo a una Red Local. El medio de conexión es una red publica. Solo permite servicios de la red local. Requiere buenas conexiones de internet. Hace uso del Equipo local Conecta un Equipo a otro Equipo de forma remota. El medio de conexión es una red publica. Permite tanto los servicios del Equipo al que se conecto, como los servicios que tenga ese equipo en su red. Requiere buenas conexiones de internet. Hace uso del Equipo remoto. Camilo Salazar Red y Comunicación de Datos 2

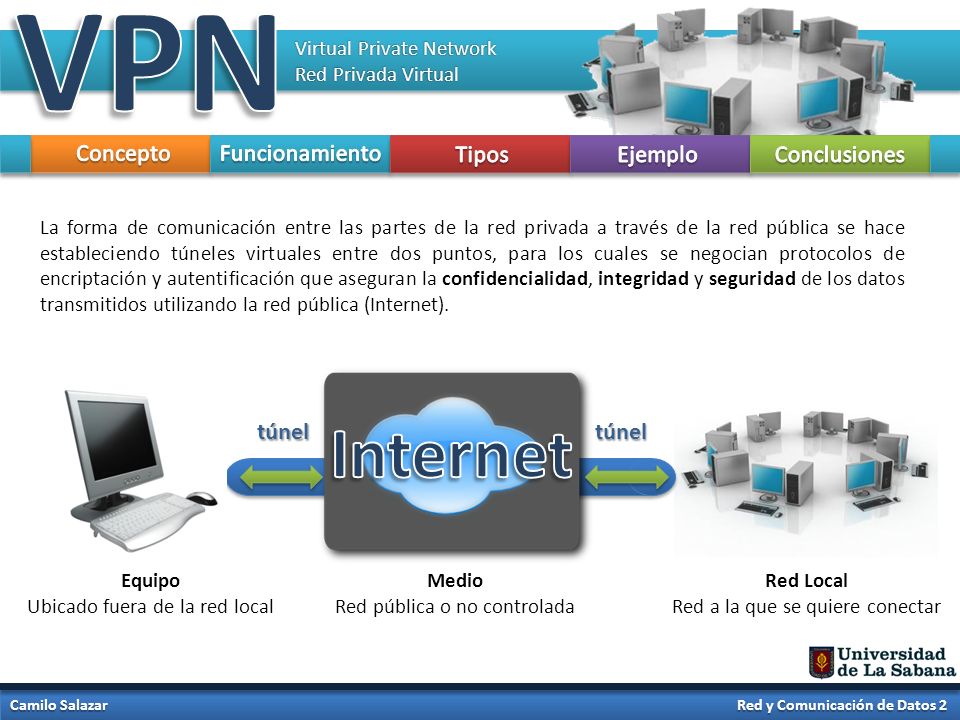

8 VPN Internet Concepto Funcionamiento Tipos Ejemplo Conclusiones túnel
Virtual Private Network Red Privada Virtual Concepto Funcionamiento Tipos Ejemplo Conclusiones La forma de comunicación entre las partes de la red privada a través de la red pública se hace estableciendo túneles virtuales entre dos puntos, para los cuales se negocian protocolos de encriptación y autentificación que aseguran la confidencialidad, integridad y seguridad de los datos transmitidos utilizando la red pública (Internet). Internet túnel túnel Equipo Ubicado fuera de la red local Medio Red pública o no controlada Red Local Red a la que se quiere conectar Camilo Salazar Red y Comunicación de Datos 2

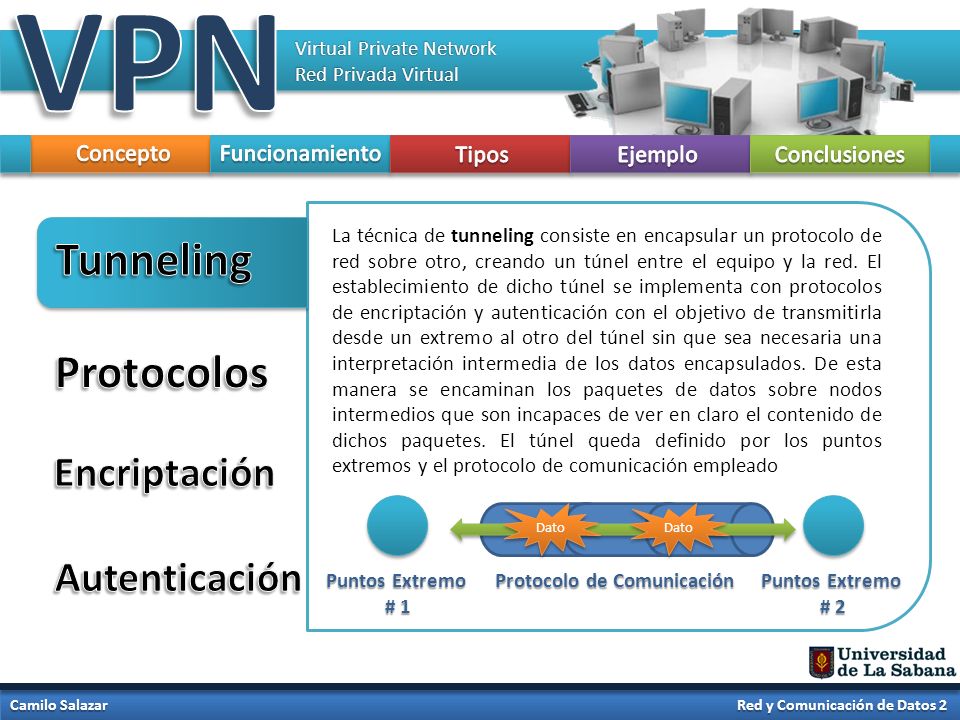

9 VPN Tunneling Protocolos Encriptación Autenticación Concepto
Virtual Private Network Red Privada Virtual Concepto Funcionamiento Tipos Ejemplo Conclusiones La técnica de tunneling consiste en encapsular un protocolo de red sobre otro, creando un túnel entre el equipo y la red. El establecimiento de dicho túnel se implementa con protocolos de encriptación y autenticación con el objetivo de transmitirla desde un extremo al otro del túnel sin que sea necesaria una interpretación intermedia de los datos encapsulados. De esta manera se encaminan los paquetes de datos sobre nodos intermedios que son incapaces de ver en claro el contenido de dichos paquetes. El túnel queda definido por los puntos extremos y el protocolo de comunicación empleado Tunneling Protocolos Encriptación Dato Dato Autenticación Puntos Extremo # 1 Protocolo de Comunicación Puntos Extremo # 2 Camilo Salazar Red y Comunicación de Datos 2

10 VPN Tunneling Protocolos Encriptación Autenticación Concepto
Virtual Private Network Red Privada Virtual Concepto Funcionamiento Tipos Ejemplo Conclusiones Tunneling Ejemplos de protocolos de encapsulamiento que se puede enviar por medio del túnel: L2TP (Layer 2 Tunneling Protocol) MPLS (Multiprotocol Label Switching) GRE (Generic Routing Encapsulation) PPTP (Point-To-Point Tunneling Protocol) PPPoE (Point-To-Point Protocol over Ethernet) PPPoA (Point-To-Point over ATM) IPSec (Internet Protocol Security) TLS (Transport Layer Security) SSH (Secure Shell) L2F (Layer 2 Forwarding) Protocolos Encriptación Autenticación Camilo Salazar Red y Comunicación de Datos 2

11 VPN Tunneling Protocolos Encriptación Autenticación Concepto
Virtual Private Network Red Privada Virtual Concepto Funcionamiento Tipos Ejemplo Conclusiones PPTP (Point-To-Point Tunneling Protocol) (RFC 2637) Tunneling PPTP permite el seguro intercambio de datos de un cliente a un servidor formando una Red Privada Virtual (VPN), basado en una red de trabajo vía TCP/IP. El punto fuerte del PPTP es su habilidad para proveer en la demanda, en una infraestructura de área de trabajo, como INTERNET. Esta caracteristica permitirá a una compañía usar Internet para establecer una red privada virtual (VPN) sin el gasto de una línea alquilada. Protocolos Encriptación Autenticación Camilo Salazar Red y Comunicación de Datos 2

12 VPN Tunneling Protocolos Encriptación Autenticación Concepto
Virtual Private Network Red Privada Virtual Concepto Funcionamiento Tipos Ejemplo Conclusiones IPSec (Internet Protocol Security) (RFC 2401 y 2412) Tunneling IPsec es un conjunto de protocolos cuya función es asegurar las comunicaciones sobre el Protocolo de Internet (IP) autenticando o cifrando cada paquete IP en un flujo de datos. IPsec también incluye protocolos para el establecimiento de claves de cifrado (encriptación). Además, gracias a que opera en la capa 3 del modelo OSI, puede proporcionar protección a lo que concierne a la capa 4 (Transporte). Protocolos Encriptación Autenticación Camilo Salazar Red y Comunicación de Datos 2

13 VPN Tunneling Protocolos Encriptación Autenticación Concepto
Virtual Private Network Red Privada Virtual Concepto Funcionamiento Tipos Ejemplo Conclusiones L2TP (Layer 2 Tunneling Protocol) (RFC 2661) Tunneling L2TP fue diseñado por un grupo de trabajo de IETF (Internet Engineering Task Force) como el heredero aparente de los protocolos PPTP y L2F, creado para corregir las deficiencias de estos protocolos. L2TP utiliza PPP para proporcionar acceso telefónico que puede ser dirigido a través de un túnel por Internet hasta un punto determinado. L2TP define su propio protocolo de establecimiento de túneles, basado en L2F. El transporte de L2TP está definido para una gran variedad de tipos de paquete, incluyendo X.25, Frame Relay y ATM. Protocolos Encriptación Autenticación Camilo Salazar Red y Comunicación de Datos 2

14 VPN Tunneling Protocolos Encriptación Autenticación Concepto
Virtual Private Network Red Privada Virtual Concepto Funcionamiento Tipos Ejemplo Conclusiones Tunneling Al momento de encriptar las datos que se van a enviar por el túnel toca tener en cuentas dos cosas, la primera es haber definido el algoritmo de encriptación, y a su vez aplicar funciones HASH en los paquetes. Algoritmos de encriptación más usados: DES (Data Encryption Standard). 3DES (Triple DES). 168 bits. AES (Advanced Encryption Standard). Funciones HASH más usados: MID (Message Digest (3 y 5)). SHA (Secure Hash Algorithm). Protocolos Encriptación Autenticación Camilo Salazar Red y Comunicación de Datos 2

15 VPN Tunneling Protocolos Encriptación Autenticación Concepto
Virtual Private Network Red Privada Virtual Concepto Funcionamiento Tipos Ejemplo Conclusiones Al momento de realizar una autenticación en VPN, la podemos realizar bajo unos protocolos que se encargan de realizar esta autenticación de forma segura y remota. Para esto podemos encontrar dos protocolos: CHAP (Challenge Handshake Authentication Protocol) (RFC 1994) RSA (Iniciales de los apellidos de quienes lo crearon – Ron Rivest – Adi Shamir – Len Adleman) (MIT) Tunneling Protocolos Encriptación Autenticación Camilo Salazar Red y Comunicación de Datos 2

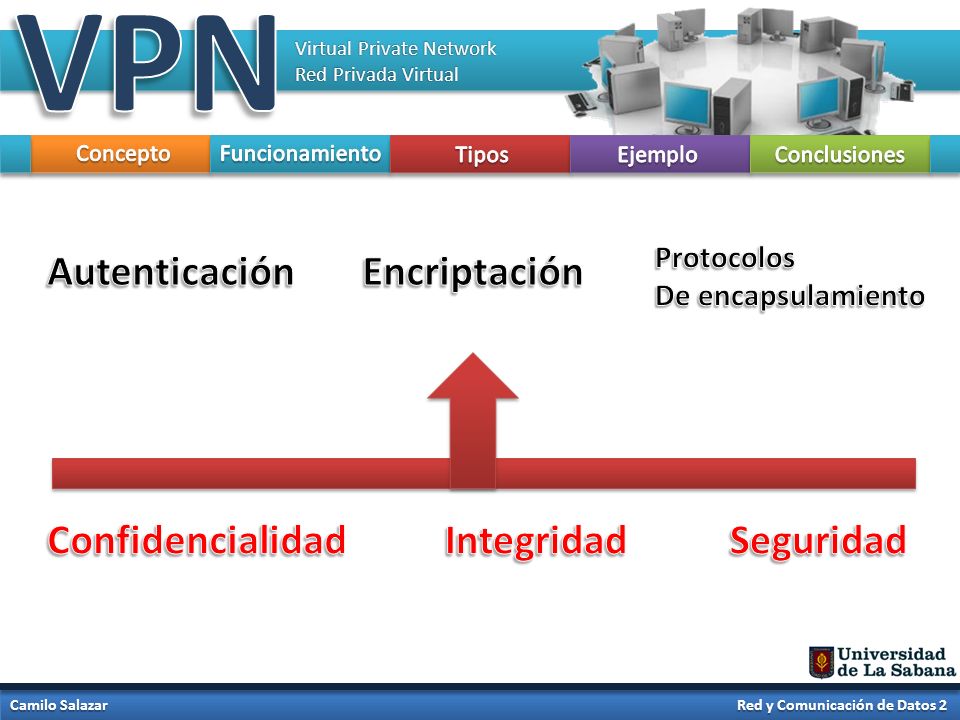

16 VPN Autenticación Encriptación Confidencialidad Integridad Seguridad
Virtual Private Network Red Privada Virtual Concepto Funcionamiento Tipos Ejemplo Conclusiones Protocolos De encapsulamiento Autenticación Encriptación Confidencialidad Integridad Seguridad Camilo Salazar Red y Comunicación de Datos 2

17 VPN Dial-Up VPN (acceso remoto) Concepto Funcionamiento Tipos Ejemplo
Virtual Private Network Red Privada Virtual Concepto Funcionamiento Tipos Ejemplo Conclusiones Dial-Up VPN (acceso remoto) Camilo Salazar Red y Comunicación de Datos 2

18 VPN Site-To-Site VPN (extranet) Concepto Funcionamiento Tipos Ejemplo
Virtual Private Network Red Privada Virtual Concepto Funcionamiento Tipos Ejemplo Conclusiones Site-To-Site VPN (extranet) Camilo Salazar Red y Comunicación de Datos 2

19 VPN Point-To-Point VPN (intranet) Concepto Funcionamiento Tipos
Virtual Private Network Red Privada Virtual Concepto Funcionamiento Tipos Ejemplo Conclusiones Point-To-Point VPN (intranet) Camilo Salazar Red y Comunicación de Datos 2

20 VPN Concepto Funcionamiento Tipos Ejemplo Conclusiones Internet LAN
Virtual Private Network Red Privada Virtual Concepto Funcionamiento Tipos Ejemplo Conclusiones Internet LAN Computador Camilo Desde La Universidad de la Sabana Usuario: kami Contraseña: ********* Enrutador Linksys RV082 Dominio: salazar.ms IP LAN: IPSec, L2TP y PPTP 3DES SHA Servidor de la Red Local (LAN) IP LAN: Comandos para llevar a cabo: Ipconfig/all Ping Ping Entrar con navegador a Camilo Salazar Red y Comunicación de Datos 2

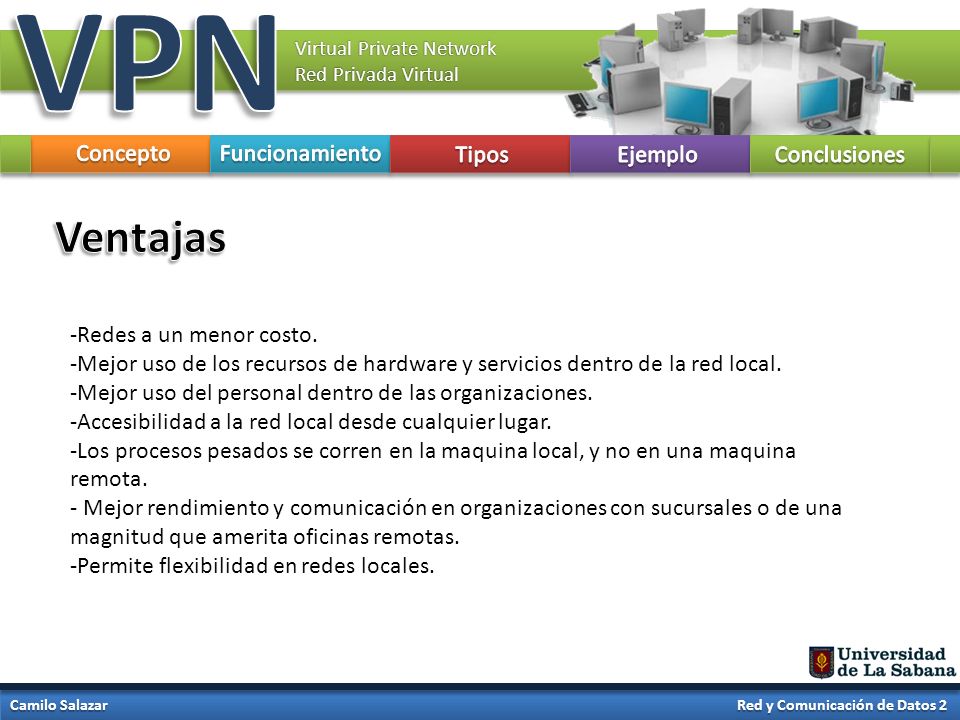

21 VPN Ventajas Concepto Funcionamiento Tipos Ejemplo Conclusiones
Virtual Private Network Red Privada Virtual Concepto Funcionamiento Tipos Ejemplo Conclusiones Ventajas Redes a un menor costo. Mejor uso de los recursos de hardware y servicios dentro de la red local. Mejor uso del personal dentro de las organizaciones. Accesibilidad a la red local desde cualquier lugar. Los procesos pesados se corren en la maquina local, y no en una maquina remota. - Mejor rendimiento y comunicación en organizaciones con sucursales o de una magnitud que amerita oficinas remotas. Permite flexibilidad en redes locales. Camilo Salazar Red y Comunicación de Datos 2

22 VPN Desventajas Concepto Funcionamiento Tipos Ejemplo Conclusiones
Virtual Private Network Red Privada Virtual Concepto Funcionamiento Tipos Ejemplo Conclusiones Desventajas Falta de seguridad en le envió de datos, por el hecho de usar un medio publico. Se necesita un buen acceso a internet para poder hacer un buen uso de la red local. Tiempos de respuesta largos por la cantidad de protocolos en los que viaja los datos. Una vez establecida la conexión VPN, todo el trafico de la red se empieza a enviar por el túnel, volviendo el servicio aun más lento. Camilo Salazar Red y Comunicación de Datos 2

23 Bibliografía Información:
Imagenes:
