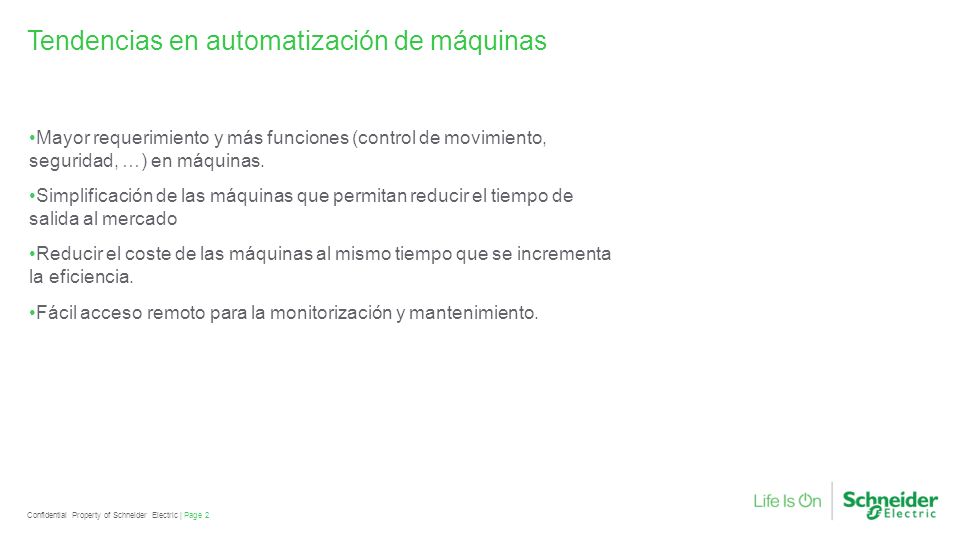

2 Page 2Confidential Property of Schneider Electric | Tendencias en automatización de máquinas Mayor requerimiento y más funciones (control de movimiento, seguridad, …) en máquinas. Simplificación de las máquinas que permitan reducir el tiempo de salida al mercado Reducir el coste de las máquinas al mismo tiempo que se incrementa la eficiencia. Fácil acceso remoto para la monitorización y mantenimiento.

3 Sus valores son los nuestros Page 3Confidential Property of Schneider Electric | Incremente la eficiencia con el mejor rendimiento basado en equipos y software potentes Rendimiento flexible y escalable Conectado en cualquier lugar 3 4 Obtenga acceso ilimitado a su máquina en cualquier lugar y en cualquier momento Automatización intuitiva 2 Reduzca el tiempo de salida al mercado gracias a arquitecturas listas para usar, herramientas de selección del producto y un software muy fácil de usar Oferta con todo integrado 1 Construya máquinas rentables utilizando productos con funciones integradas Internet

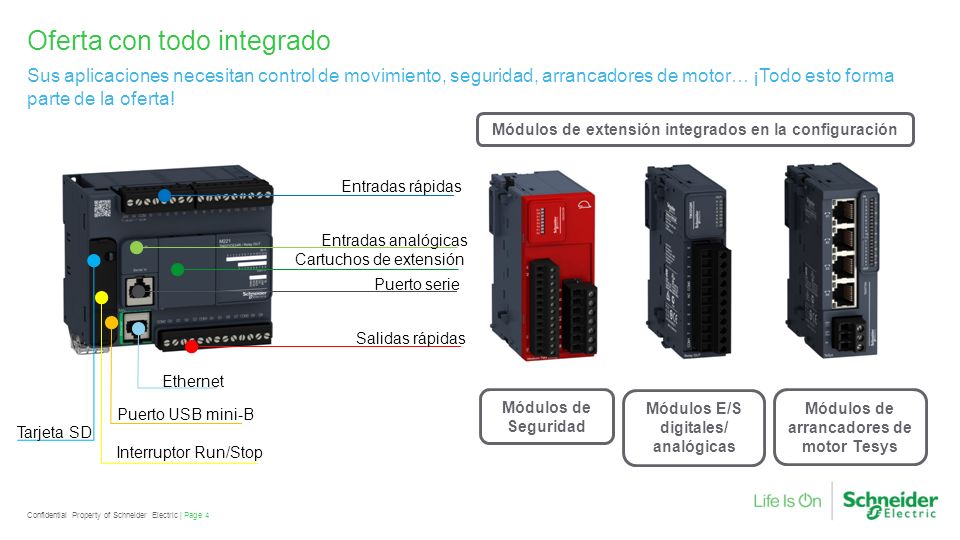

4 Oferta con todo integrado Sus aplicaciones necesitan control de movimiento, seguridad, arrancadores de motor… ¡Todo esto forma parte de la oferta! Page 4Confidential Property of Schneider Electric | Ethernet Puerto USB mini-B Interruptor Run/Stop Tarjeta SD Puerto serie Cartuchos de extensión Entradas analógicas Entradas rápidas Salidas rápidas Módulos de extensión integrados en la configuración Módulos de Seguridad Módulos de arrancadores de motor Tesys Módulos E/S digitales/ analógicas

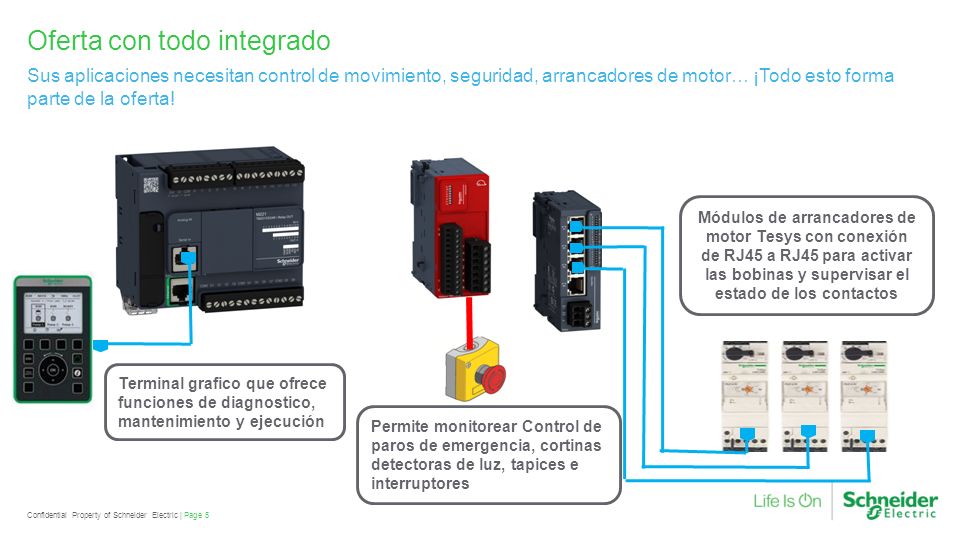

5 Oferta con todo integrado Sus aplicaciones necesitan control de movimiento, seguridad, arrancadores de motor… ¡Todo esto forma parte de la oferta! Page 5Confidential Property of Schneider Electric | Módulos de arrancadores de motor Tesys con conexión de RJ45 a RJ45 para activar las bobinas y supervisar el estado de los contactos Permite monitorear Control de paros de emergencia, cortinas detectoras de luz, tapices e interruptores Terminal grafico que ofrece funciones de diagnostico, mantenimiento y ejecución

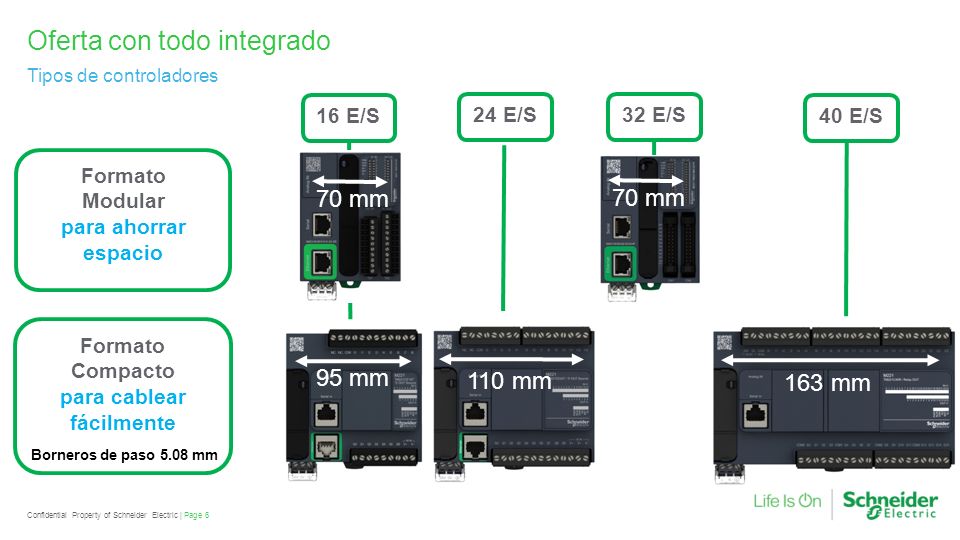

6 Oferta con todo integrado Tipos de controladores Page 6Confidential Property of Schneider Electric | 16 E/S 24 E/S32 E/S 40 E/S 70 mm 95 mm 110 mm 163 mm Formato Modular para ahorrar espacio Formato Compacto para cablear fácilmente Borneros de paso 5.08 mm

7 Oferta con todo integrado Composición de la referencia de los controladores M221 Page 7Confidential Property of Schneider Electric | C: Compacto M: Modular C: Compacto M: Modular _: No Ethernet E: Ethernet _: No Ethernet E: Ethernet XX: Num de IOs R: Relevador T: Transistor R: Relevador T: Transistor _: Conector Tornillo G: Conector Resorte K: Connector HE10 _: Conector Tornillo G: Conector Resorte K: Connector HE10 TM221 _ _ __ _ _ Best Seller: TM221 C E 24 R 24 IOs with Ethernet, Relay Outputs in Compact Format Best Seller: TM221 C E 24 R 24 IOs with Ethernet, Relay Outputs in Compact Format

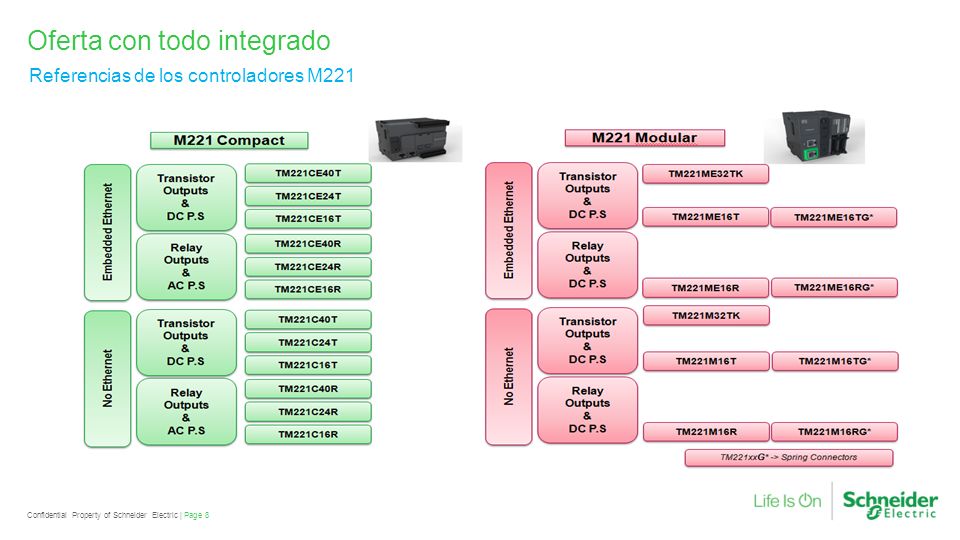

8 Page 8Confidential Property of Schneider Electric | Oferta con todo integrado Optional caption goes here. Duis maximus venenatis laoreet. Aliquam et ipsum condimentum. Example 1Example 2 Referencias de los controladores M221

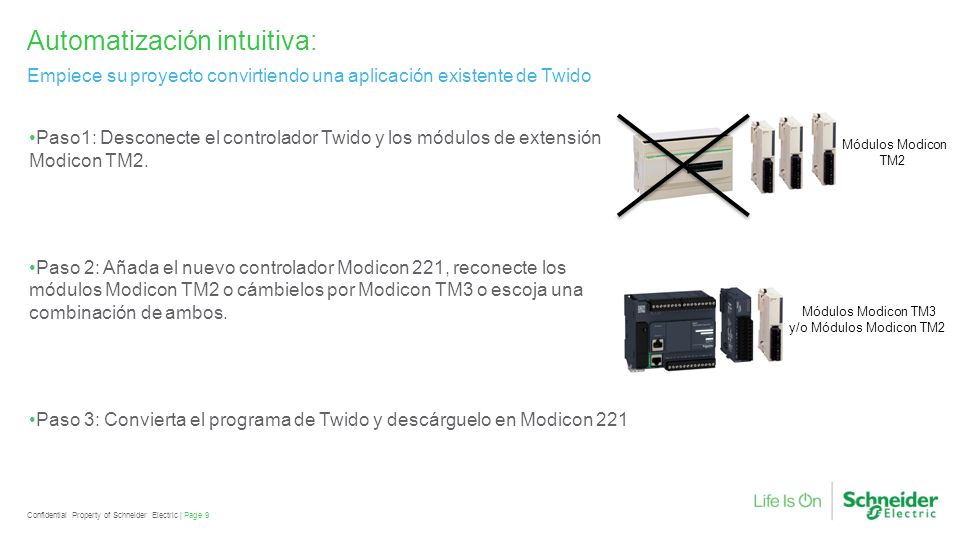

9 Page 9Confidential Property of Schneider Electric | Automatización intuitiva: Empiece su proyecto convirtiendo una aplicación existente de Twido Paso1: Desconecte el controlador Twido y los módulos de extensión Modicon TM2. Paso 2: Añada el nuevo controlador Modicon 221, reconecte los módulos Modicon TM2 o cámbielos por Modicon TM3 o escoja una combinación de ambos. Paso 3: Convierta el programa de Twido y descárguelo en Modicon 221 Módulos Modicon TM2 Módulos Modicon TM3 y/o Módulos Modicon TM2

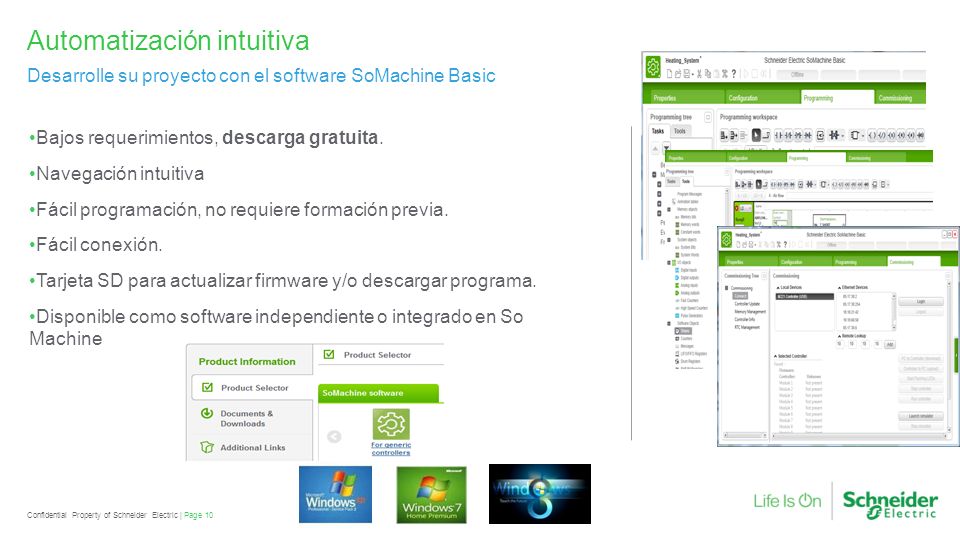

10 Page 10Confidential Property of Schneider Electric | Automatización intuitiva Bajos requerimientos, descarga gratuita. Navegación intuitiva Fácil programación, no requiere formación previa. Fácil conexión. Tarjeta SD para actualizar firmware y/o descargar programa. Disponible como software independiente o integrado en So Machine Desarrolle su proyecto con el software SoMachine Basic

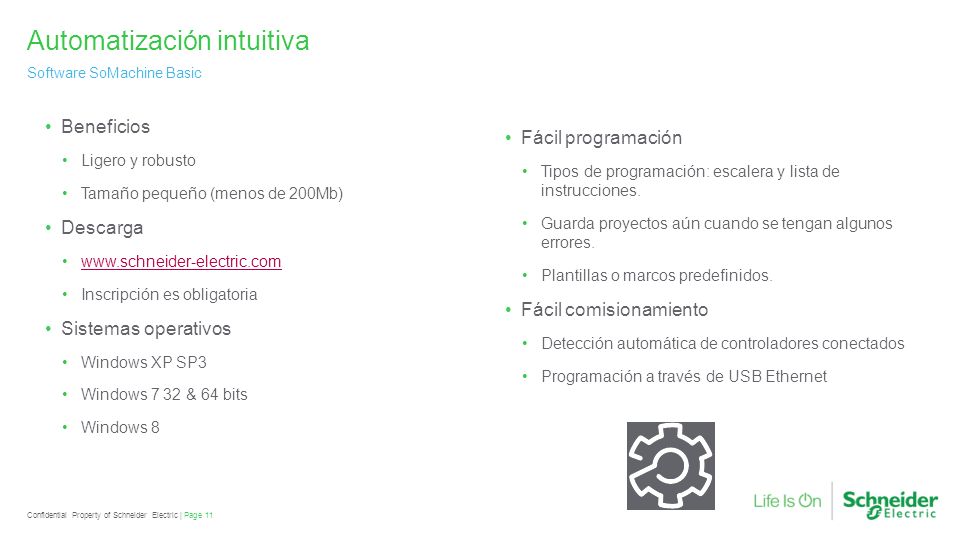

11 Page 11Confidential Property of Schneider Electric | Automatización intuitiva Software SoMachine Basic Beneficios Ligero y robusto Tamaño pequeño (menos de 200Mb) Descarga www.schneider-electric.com Inscripción es obligatoria Sistemas operativos Windows XP SP3 Windows 7 32 & 64 bits Windows 8 Fácil programación Tipos de programación: escalera y lista de instrucciones. Guarda proyectos aún cuando se tengan algunos errores. Plantillas o marcos predefinidos. Fácil comisionamiento Detección automática de controladores conectados Programación a través de USB Ethernet

12 Page 12Confidential Property of Schneider Electric | Rendimiento flexible y escalable CPU potente 200 ns/instrucción Tamaño de programa: 10,000 instrucciones. Controladores de alta velocidad 4 High Speed Counters (HSC) Contaje de pulsos de hasta 100kHz Salidas de tren de pulsos ¡Escoja la solución de mejor coste! Lexium 28 Función S-Curve HSC PTO

13 Page 13Confidential Property of Schneider Electric | Rendimiento flexible y escalable Amplia oferta de módulos de extensión 17 módulos de E/S Digitales Entradas de 24 VDC o 120VAC Salidas de relé o transistor Lógica positiva o negativa (PNP / NPN) Borneros de tornillo, resorte o HE10 9 módulos de E/S Analógicas 12 bits o 11 bits + signo 16 bits o 15 bits + signo Tiempo configurable de lectura: 1 o 10 ms  Soporta hasta 7 módulos locales + 7 módulos remotos con módulos transmisor y receptor

14 Rendimiento flexible y escalable Amplia oferta de módulos digitales Page 14Confidential Property of Schneider Electric |

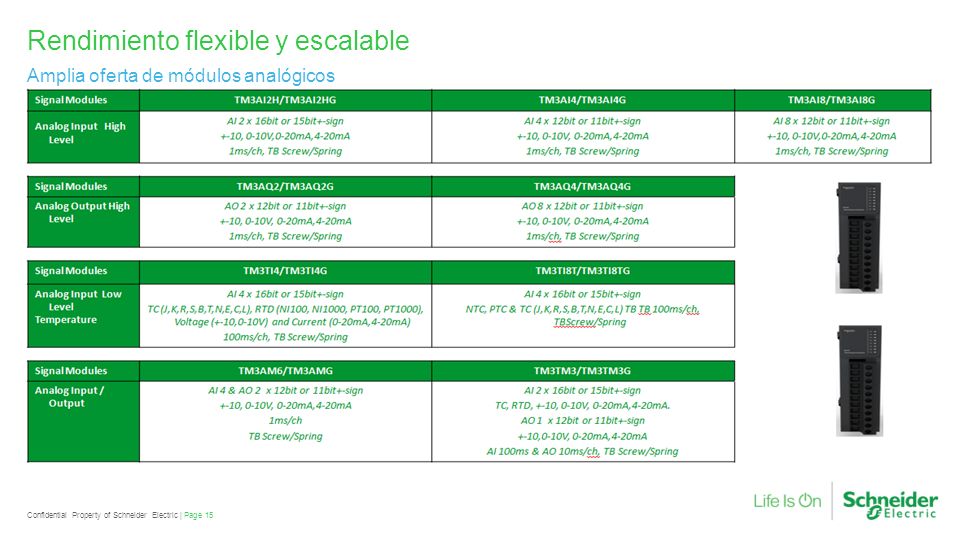

15 Rendimiento flexible y escalable Amplia oferta de módulos analógicos Page 15Confidential Property of Schneider Electric |

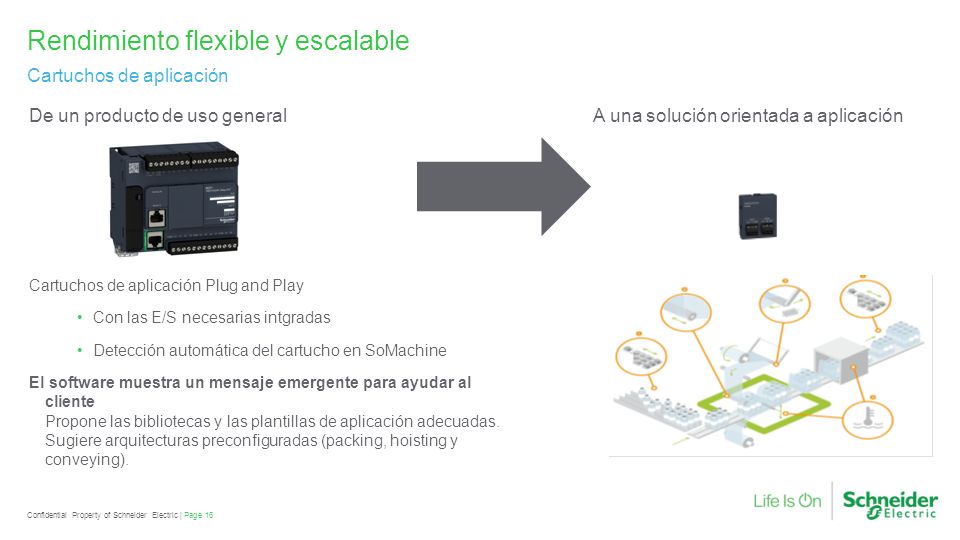

16 Rendimiento flexible y escalable Cartuchos de aplicación De un producto de uso generalA una solución orientada a aplicación Page 16Confidential Property of Schneider Electric | Cartuchos de aplicación Plug and Play Con las E/S necesarias intgradas Detección automática del cartucho en SoMachine El software muestra un mensaje emergente para ayudar al cliente Propone las bibliotecas y las plantillas de aplicación adecuadas. Sugiere arquitecturas preconfiguradas (packing, hoisting y conveying).

17 Page 17Confidential Property of Schneider Electric | Conectado en cualquier lugar Comunicación integrada Ethernet Modbus TCP (Cliente/Servidor) Adaptador Ethernet/IP Servicios Descarga de aplicaciones Actualización de firmware Conexión con HMI, PLCs, SCADA, otros dispositivos Acceso remoto USB Ethernet

18 Conectado en cualquier lugar Mantenimiento Remoto Page 18Confidential Property of Schneider Electric | SCAN ME Internet PSTN SR2MOD01 GSM SR2MOD03 VPN router 3G router Bluetooth: TCSWAAC13FB Código QR Para descargar información técnica del producto Vijeo Design’Air: aplicación de Android y iOS para visualización y manejo remoto de terminales gráficos Magelis a través de WiFi, 3G, 4G o LTE Device Mobile: aplicación de Android para leer y escribir variables de controladores a través de Bluetooth

19 Page 19Confidential Property of Schneider Electric | Competidores M221 VS Rockwell ML830

20 Competidores M221 VS Rockwell ML850 Page 20Confidential Property of Schneider Electric |

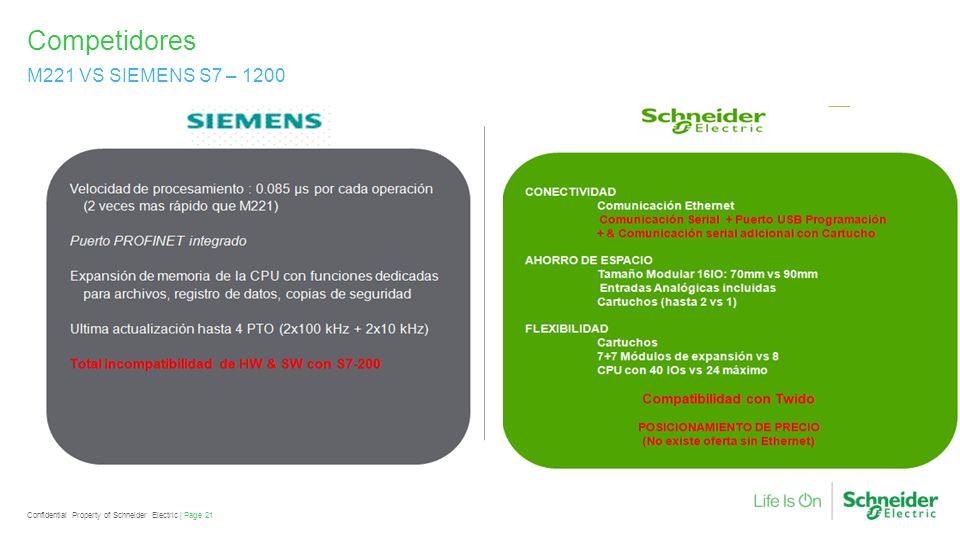

21 Competidores M221 VS SIEMENS S7 – 1200 Page 21Confidential Property of Schneider Electric |
