1 Un sistema de procesos está definido como un conjunto de componentes que pueden regular su propia conducta o la de otro sistema con el fin de lograr un funcionamiento predeterminado.

2 In: Variables de entrada: Indican que es lo que debe hacer el sistema. Out: Variables de salida: Son el efecto producido por el sistema. Perturbaciones: Son variables ajenas al sistema pero que pueden influir en su funcionamiento y no podemos controlar. Variables de control: Son variables internas del sistema que se emplean para su funcionamiento.

3 Sistema de control de lazo abierto Es aquel sistema en que solo actúa el proceso sobre la señal de entrada y da como resultado una señal de salida independiente.

4 Sistema de control de lazo abierto

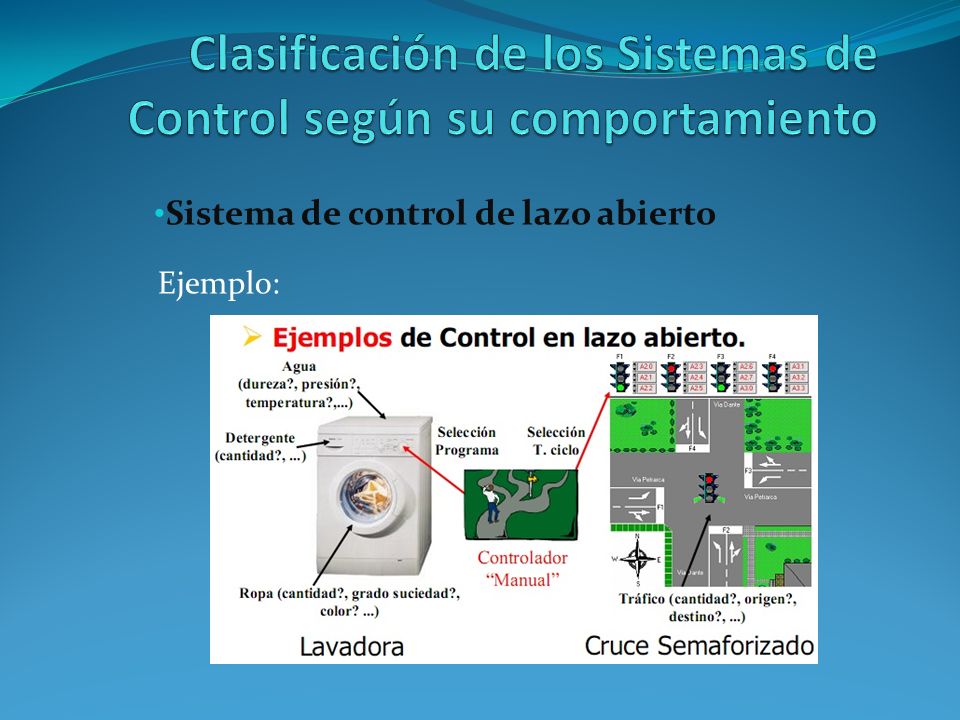

5 Ejemplo:

6 Sistema de control de lazo cerrado Un sistema que mantiene una relación prescrita entre la salida y la entrada de referencia, comparándolas y usando la diferencia como, se denomina sistema de control realimentado.

7

8 Sistema de control de lazo cerrado Sistema de control de temperatura de una habitación. Midiendo la temperatura real y comparándola con la temperatura de referencia (la temperatura deseada), el termostato activa o desactiva el equipo de calefacción o de enfriamiento para asegurar que la temperatura, de la habitación se conserve en un nivel cómodo sin considerar las condiciones externas.

9

10 Garantizar la estabilidad y ser robusto frente a perturbaciones. Ser tan eficiente como sea posible, evitando comportamientos bruscos e irreales en las variables de entrada. Ser fácilmente implementable y cómodo de operar en tiempo real con ayuda de un ordenador.

11 Simple construcción y fácil mantenimiento. Menos costoso que un correspondiente sistema de lazo cerrado. No hay problema de estabilidad. Conviene cuando salidas son duras o difíciles de medir o económicamente es no viable. Flexibilidad para adaptarse a nuevos sistemas.

12 Perturbaciones y cambios en la calibración causan errores, y la salida puede ser diferente de aquella deseada. Para mantener la calidad requerida en la salida, se hace necesario recalibrar de vez en cuando.

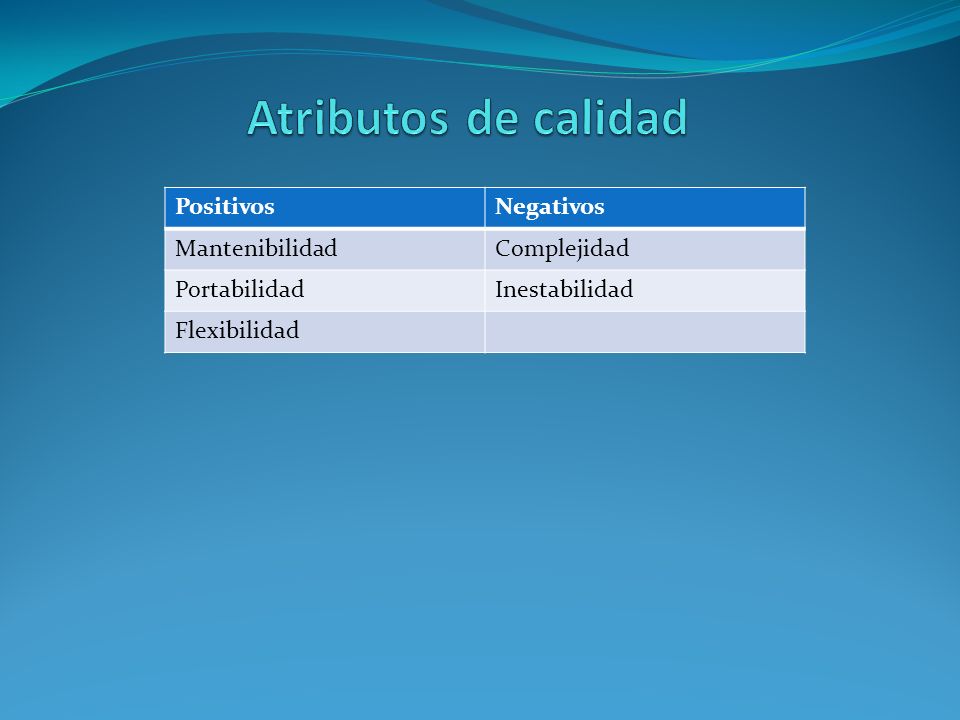

13 PositivosNegativos MantenibilidadComplejidad PortabilidadInestabilidad Flexibilidad
