Practica de Laboratorio
Electrónica Del PC Practica de Laboratorio
2
BreadBords o Protoboard
Las breadboards son una herramienta fundamental en el ámbito de la electrónica. Antes de lanzarnos a fabricar un circuito impreso permanente (PCB).
3
La breadboard que utilizamos hoy en día fue inventada en 1971 por
Ronald J Portugal de EI Instruments
4

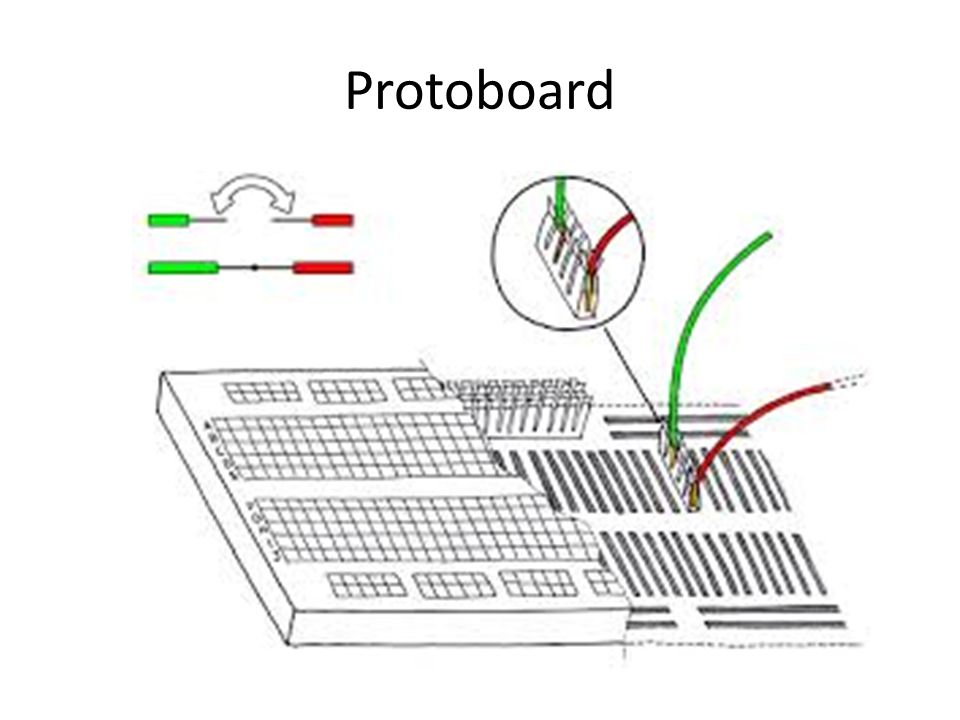

Protoboard
5
Un circuito Básico
6
Materiales Necesarios
7
Formas de instalar dispositivos
8
Ejercicios Propuestos
9
Mediciones a Realizar
10
Resistencias Mixtas
11
Forma para calcular Resistencias Mixtas
12
Pasos a seguir
14

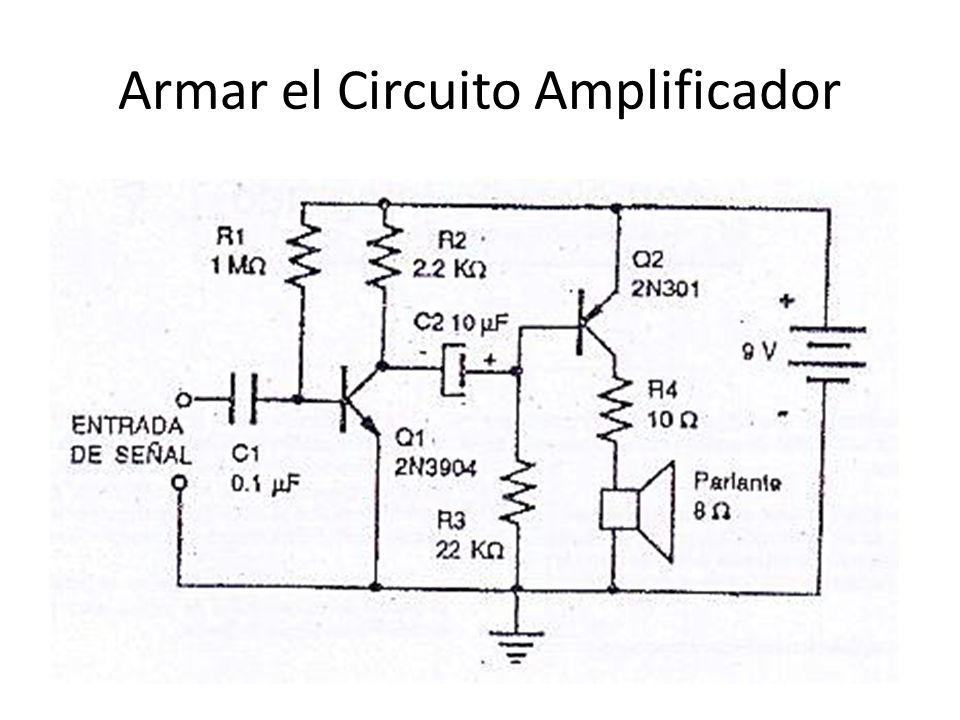

Armar el Circuito Amplificador
15
Amplificador Operacional

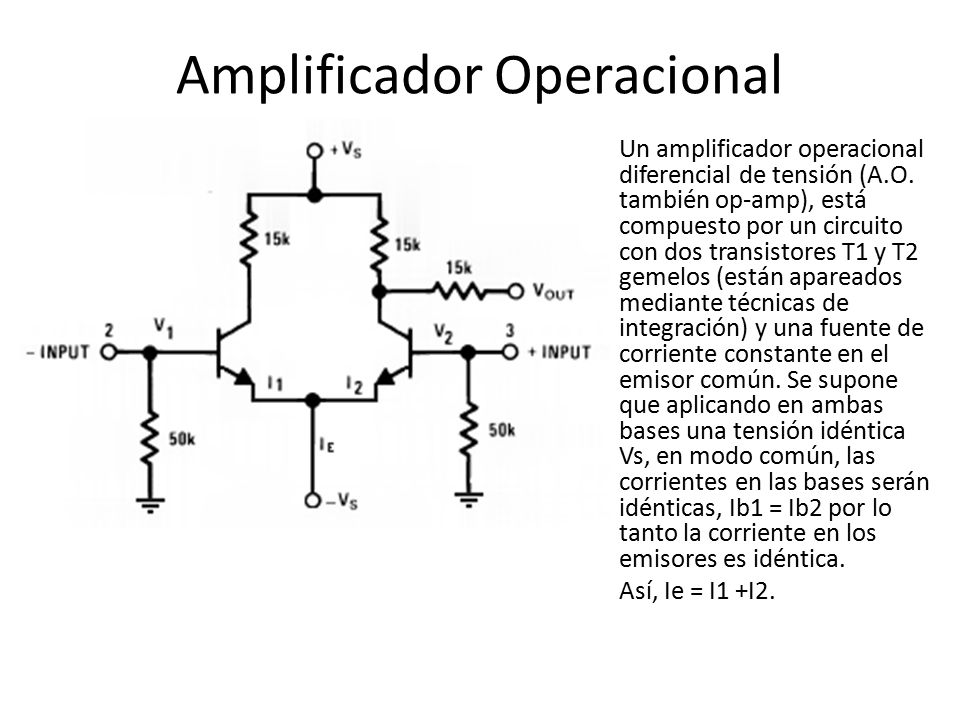

Un amplificador operacional diferencial de tensión (A.O. también op-amp), está compuesto por un circuito con dos transistores T1 y T2 gemelos (están apareados mediante técnicas de integración) y una fuente de corriente constante en el emisor común. Se supone que aplicando en ambas bases una tensión idéntica Vs, en modo común, las corrientes en las bases serán idénticas, Ib1 = Ib2 por lo tanto la corriente en los emisores es idéntica. Así, Ie = I1 +I2.
16
Fuente de alimentación

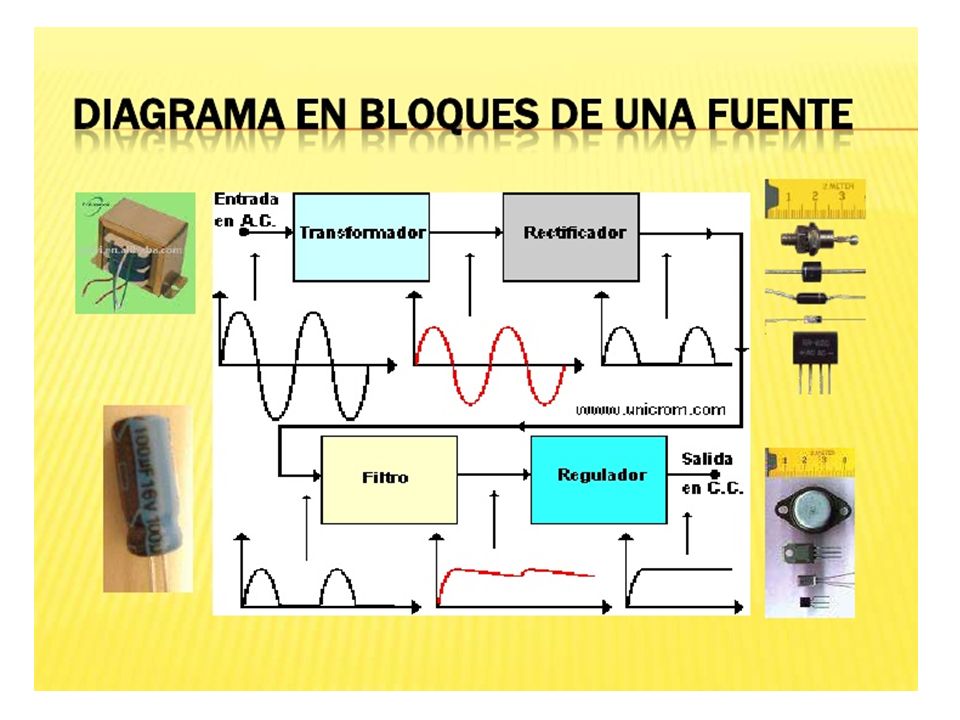

La función de una fuente de alimentación es convertir la tensión alterna en una tensión continua y lo mas estable posible, para ello se usan los siguientes componentes: 1.- Transformador de entrada; 2.- Rectificador a diodos; 3.- Filtro para el rizado; 4.- Regulador (o estabilizador) lineal. este último no es imprescindible.
18
Fuente Simple Desarrolle en protoboard y realice mediciones de voltaje
19
Fuente con Puente de Diodos
Desarrolle en protoboard y realice mediciones de voltaje. Use LM317 como regulador.
20

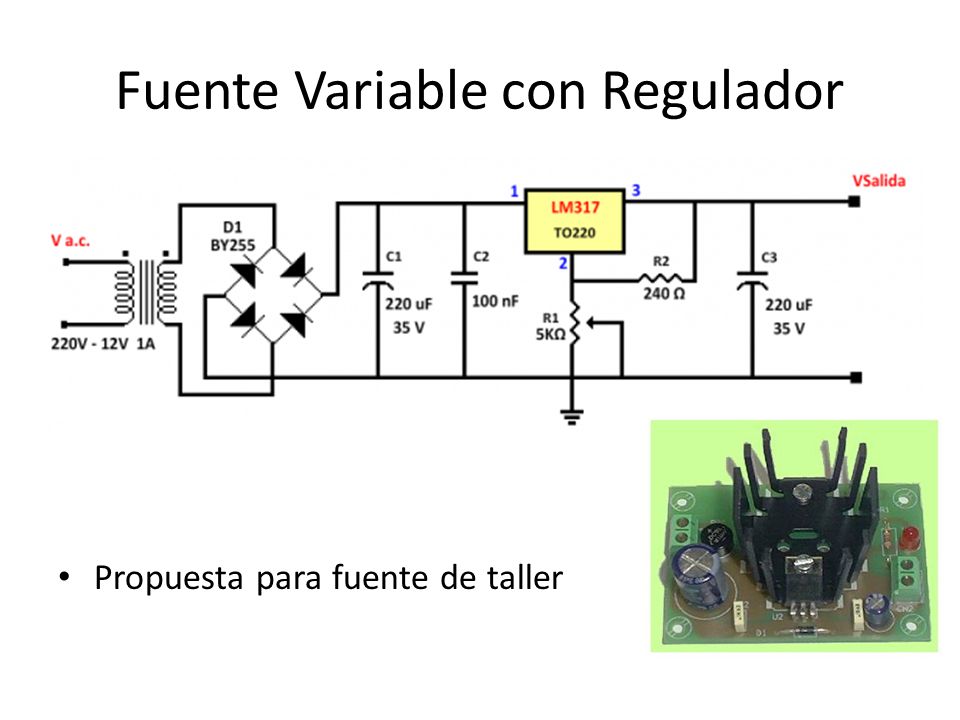

Fuente Variable con Regulador
Propuesta para fuente de taller
