Presentación del tema: "Barreras de Acceso 1. ¿Qué es una Barrera Vehícular? Una Barrera Vehícular es una especie de barra que impide el tráfico de manera temporal en una determinada."— Transcripción de la presentación:

1 Barreras de Acceso 1

2 ¿Qué es una Barrera Vehícular? Una Barrera Vehícular es una especie de barra que impide el tráfico de manera temporal en una determinada vía, el paso es obstruído o liberado de manera automática. Asociadas a los controles de accesos proveen un manejo ordenado del tránsito vehícular. 2

3 Aplicaciones Las Barreras vehículares funcionan para controlar el acceso vehícular soportando un gran flujo de tráfico. Ideales para centros comerciales, hospitales, escuelas, pabellones industriales, etc. Pueden permanecer replegados para permitir el flujo de tráfico máximo, bajando sólo para evitar intrusiones de vehículos durante situaciones de emergencia. Alternativamente, también pueden permanecer en sus posiciones de seguridad, replegándose cada vez que pase un vehículo. 3

4 Tipos de barra Barra recta Barra tipo cerca Barra de 90º Barra de 180º 4

5 Casos de estudio Aeropuerto de Lima, Perú. En el Aeropuerto de Lima tenían la necesidad de controlar los ingresos, tiempo de permanencia y salida de los vehículos a la zona restringida de Plataforma, donde los vehículos de carga ingresan constantemente para las operaciones aeroportuarias. Este proceso se realizaba en forma manual registrando las placas de los vehículos en un cuaderno para posteriormente volcarlos a un Excel para calcular el tiempo de permanencia y facturar los tiempos por vehículo y empresa. El proceso a parte de ser engorroso estaba sujeto a errores de transcripción, omisión y manipulación de la información. 5

6 Casos de estudio Solución La solución planteó utilizar la tecnología RFID para la identificación automática de los vehículos y ser registrados al ingreso y en la salida. Se propuso la tecnología de Tagmaster debido a su fiabilidad y robustez de sus productos y tags. Equipos y Software: Antena LR6 de Tagmaster, controladores, Tags semi-pasivos S1255 de largo alcance, Software de control y tarificador. 6

7 Casos de estudio Centro de negocio Cronos Cronos es un centro de negocios ubicado en el distrito de Santiago de Surco en la nueva zona empresarial de Lima que surge como alternativa ante la saturación de San Isidro como centro empresarial ayudando a descentralizar las empresas, tráfico y estar convenientemente ubicado para los ejecutivos que viven en zonas como La Molina, Surco y San Borja. 7

8 Casos de estudio Solución Cronos cuenta con un estacionamiento para visitas, comercios y para su automatización escogieron la solución de control y recaudación de Federal APD con tecnología de código de barras. El sistema permite controlar a los clientes eventuales, definir tarifas y validaciones de comercios con la finalidad que la estadía en el estacionamiento sea grata y sin percances. El equipamiento usado en Cronos es el siguiente: Expendedores de Código de Barras POD500 (ingresos), Verificadores de Tickets POD500 (salidas), Caja de Pago Powerpad y Software de Gestión ScanNet v6.1 8

9 Casos de estudio Solución Equipamiento 9

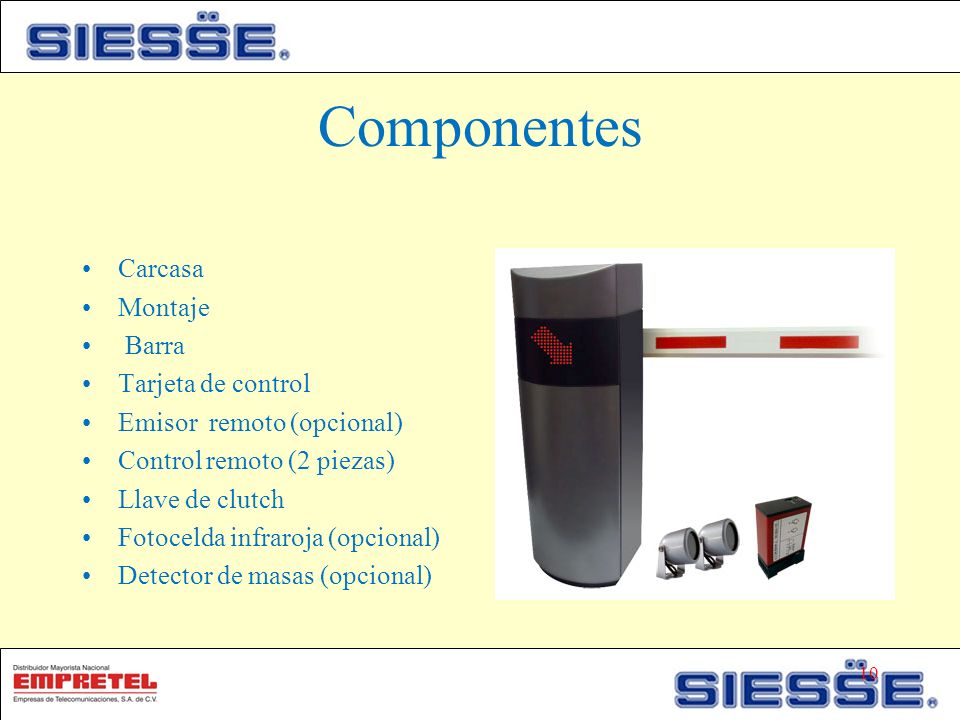

10 Componentes Carcasa Montaje Barra Tarjeta de control Emisor remoto (opcional) Control remoto (2 piezas) Llave de clutch Fotocelda infraroja (opcional) Detector de masas (opcional) 10

11 Componentes Emisor Remoto Control RemotoLlave de clutch Fotoceldas Detector de Masas 11

12 Instalación Barrera Izquierda Barrera Derecha 12 Indicador Barra Abajo Indicador Barra Arriba

13 Instalación Barrera Loop Detector de masas La instalación básica solo requiere estos elementos 13

14 Instalación Loop Barrera Lector Esta configuracion es para una sola barrera de entrada salida El loop debe estar centrado en la pluma para que cierre en ambos sentidos Detector de masas Panel BC800NT4 14

15 Barrera Lector Esta configuración es para una barrera de entrada y una de salida, el loop se coloca después de la pluma para que cierre una vez que salió el auto Panel BC800NT4 Loop Detector de masas Loop Detector de masas Barrera Instalación 15

16 Instalación Instalación con control de apertura con tarjetas y fotoceldas para seguridad Controlador BC800NE Lector LR100 16

17 Instalación Barras de fijado Se colocan los ductos de cableado y se fijan los expansores Se coloca la barrera centrada Se atornillan las barras de fijado 17

18 Instalación Botonera o sistema de control Com Up Down Stop Alimentación 110v Señal luminosa 110v Verde Común Rojo Alimentación fotoceldas Señal de detector de masas Señal fotoceldas 18

19 Fotoceldas Transmisor Receptor Las fotoceldas se venden en pares constan de un receptor y un transmisor, es necesario alimentarlas con 12 VCD (fuente no incluída), están identificadas con serigrafía y se reconocen además por el cable de alimentación, el transmisor solo tiene 2 cables, el receptor tiene 4 19

20 Fotoceldas El receptor de las fotoceldas puede trabajar como contacto NO ó NC, el default es NO; si se requiere cambiarlo, debemos de quitar el lente (desenroscarlo), quitamos la tarjeta de leds y debajo de ellos podemos ver el jumper, solo lo cambiamos de NO a NC. 20

21 Gracias Contacto: Luis Calleja Ingeniería y servicio EMPRETEL Tel: (81)
