1 PRIMER CONGRESO DE PROYECTOS DE INGENIERÍA ESTRUCTURAL AICE Proyecto PARQUE TITANIUM Santiago, Chile 17 de mayo, 2012 Ingeniero Expositor: Jorge Flores

2 Filosofía Titanium Desarrollo de proyectos emblemáticos de renovación urbana, compatibles con el ser humano, protegiendo el medio ambiente y contribuyendo a mejorar la calidad de vida en la ciudad.

3 Temario Descripción del proyecto Fundaciones Losas post- tensadas Comportamiento núcleo hormigón Losa trancamiento Agradecimientos Hormigones Estructuración

4 Descripción del proyecto

5 Ubicación del proyecto PARQUE TITANIUM

6 FICHA TÉCNICA NOMBRE PROYECTO: UBICACIÓN: EDIFICIOS: ALTURA : PISOS: SUBTERRÁNEOS: DESTINO PRINCIPAL: SUP. CONSTRUIDA: Nº ESTACIONAMIENTOS: SUP. TOTAL CONSTR: DESARROLLO: ARQUITECTURA: CÁLCULO: CONSTRUYE: PARQUE TITANIUM AV. ANDRES BELLO 2782, LAS CONDES 3 TORRES 82 m 23 5 NIVELES OFICINAS AREA VERDE PÚBLICA m² POR CADA TORRE ESPACIOS m² aprox. TITANIUM INMOBILIARA S.A. SENARQ S.A. Abraham Senerman L. Arquitecto ALV y ASOC. INGENIERÍA SENARCO S.A.

7 PARTIDO GENERAL

8 3 TORRES DE NÚCLEO CENTRAL Y MARCO DE FACHADA LOSA LLARETA JUNTA DE DILATACIÓN

9 PLANTA 1ER PISO TORRE A TORRE B TORRE C JUNTA DE DILATACIÓN

10 Estructuración y Modelo

11 Planta tipo torre B Núcleo rígido H40 y H60 Marco de fachada H40 y H60 Losa post-tensada Luz máx.=8 m

12 Estructuración Torre A Torre B Torre C

13 CORTE LONGITUDINAL ALTURA ENTRE PISOS 3,5 M. ALTURA ZÓCALO 4,0 M. ALTURA SUBTE -2 4,2 M. ALTURA SUBTES3,0 M. TORRE A TORRE B TORRE C Modelo 1 Modelo 2 Junta

14 Estructuración subterráneo modelo 1 Subterráneo común Estructura de columnas Crucetas

15 Estructuración subterráneo modelo 1 Subterráneo común Estructura de columnas Crucetas JUNTA ESTRUCTURAL TRAMO A TRAMO B

16 Análisis Parámetros del análisis sísmico Zona sísmica 2 Tipo de suelo B Categoría de importancia II Análisis con R=7 T*x2.47 seg. T*y2.70 seg. Peso Propio109,618 Tonf Sobre Carga42,959 Tonf Peso sísmico120,357 Tonf Proyecto calculado con NCh433-96, Decretos y Decretos 60-61

17 Estructuración subterráneo

18 Primer modo de vibración

19 Fundaciones

20 Mecánica de suelos Napa entre -4 y -5 metros con agua proveniente del rio Mapocho y napas colgadas. Las tensiones máximas admisibles: 7 kg/cm² (estática) 10 kg/cm² (dinámica) 10 kg/cm² (estática) 15 kg/cm² (dinámica) Losa Aislada

21 Losa de fundación Vigas 60/450

22 HIDROLOGÍA: POZOS PROFUNDOS

23 HIDROLOGÍA: DRENES

24 Losas postensadas

25 CABLES, ARMADURA PASIVA Y MALLA Losa postensada e=16 cm. Luz máxima 8 m.

26 PLANO DE ARMADURA PASIVA PLANTA CIELO 3° al 6° PISO

27 PLANO DE CABLES Capitel e=40 Capitel e=32 Viga perimetral 40/140

28 CABLES Y VAINAS A LLENAR

29 PRUEBA DE LAS VAINAS

30 HORMIGONADO DE LOSA

31 TENSADO DE CABLES

32 CORTADO DE CABLES

33 ALZAPRIMADO DE LOSAS

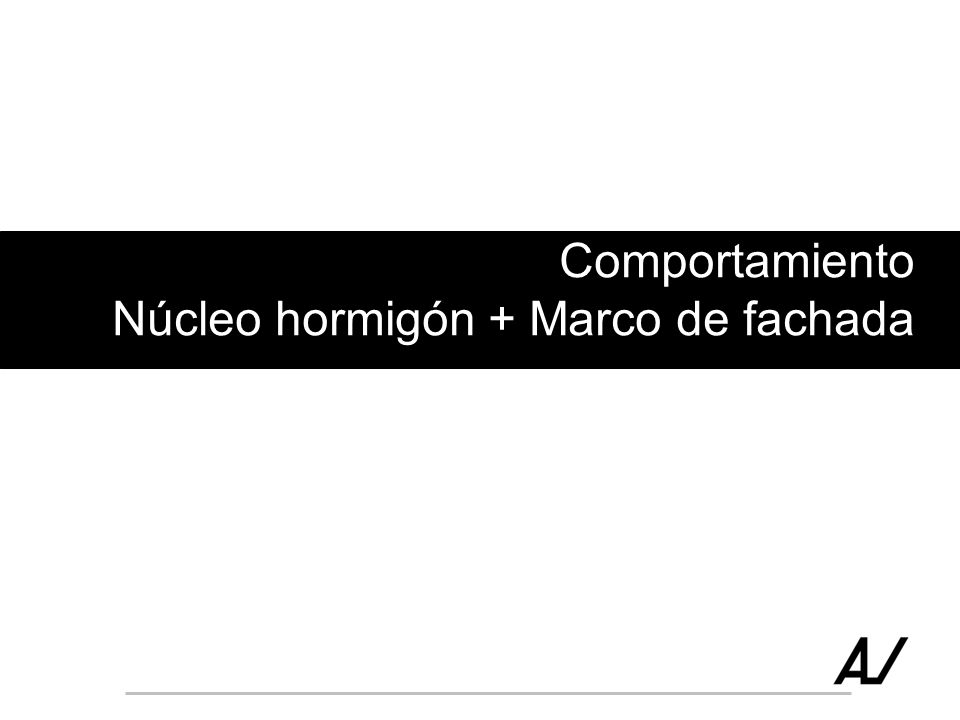

34 Comportamiento Núcleo hormigón + Marco de fachada

35 Comportamiento de la estructura El núcleo y el marco fachada están unidos por la losa postensada.

36 MOLDAJES DE MUROS NUCLEO TORRE C

37 VIGA EMPALME LLARETA CON TONEL

38 MUROS CAJA ASCENSOR

39 PILAR P-9

40 MURO CURVO CAJA ASCENSOR

41 DETALLE MURO CURVO

42 Losa llareta y losa trancamiento

43 Losa llareta: Losa cielo 1er Subterráneo 60 cm de relleno de tierra. Curvatura en dos direcciones. Nula factibilidad para ser usada como losa de trancamiento sísmico.

44 Moldaje losa llareta: Doble curvatura

45

46 Dilatación de la losa llareta

47

48 Losa de trancamiento: cielo 2do Subterráneo

49 Uso de Hormigones

50 Hormigón en núcleo: Punta de muros más solicitados en Hasta piso 2 Muros e=45 cm H60 Hasta piso 8 Muros e=40 cm H60 Hasta piso 18 Muros e=30 cm H60 Hasta piso 25 Muros e=30 cm H40

51 Hormigón columnas fachada Hasta piso 15 Columnas Ø=100 cm H60 Hasta piso 23 Columnas Ø=80 cm H40

52 Agradecimientos Pedro GilASL SENCORP Roy AravenaALV Ingeniería Tomás GuendelmanIEC Ingeniería Jorge LindenbergIEC Ingeniería Salvador CorreaALV Ingeniería

53 Parque Titanium

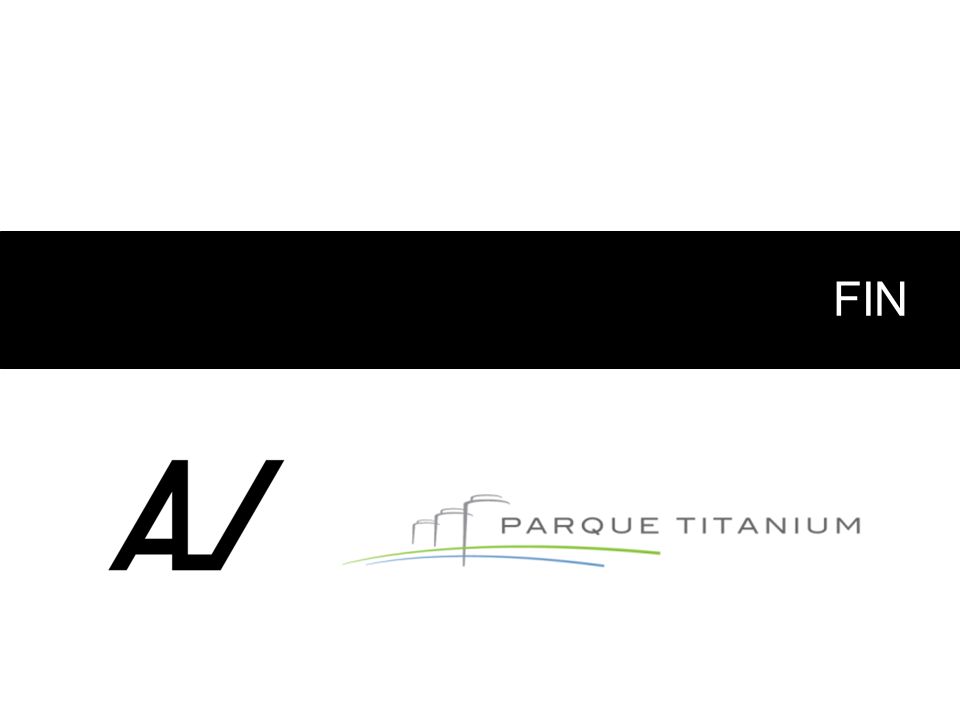

54 FIN
