UNIDAD IV. Diseño de Base de Datos Relacionales

Presentación del tema: "UNIDAD IV. Diseño de Base de Datos Relacionales"— Transcripción de la presentación:

1 UNIDAD IV. Diseño de Base de Datos Relacionales
Ricardo I. Roque Covarrubias Base de datos UNIDAD IV. Diseño de Base de Datos Relacionales

2 Objetivo El alumno establecerá las restricciones a la base de datos relacional para mantener la integridad de la misma. MC Ricardo Israel Roque Covarrubias

3 Resultado de Aprendizaje
El alumno será capaz elaborar a partir de un reporte a partir de un modelo relacional, que incluya: El procedimiento de la Normalización empleando hasta la 3FN. Modelo normalizado en la 3FN. Definición de restricciones de integridad, de acuerdo al modelo. MC Ricardo Israel Roque Covarrubias

4 Contenido Tipos de restricciones de integridad. Uso de restricciones.
Casos de Prueba para restricciones MC Ricardo Israel Roque Covarrubias

5 Exigir integridad de los datos
Integridad de datos declarativa Los criterios se definen en la definición del objeto Asegurada automáticamente por SQL Server Implementada mediante restricciones, valores predeterminados y reglas

6 Exigir integridad de los datos
Integridad de datos procedimental Los criterios se definen en una secuencia de comandos Asegurada mediante secuencia de comandos Implementada mediante desencadenadores y procedimientos almacenados

7 1. Tipos de restricciones
De dominio Entidad Referencial MC Ricardo Israel Roque Covarrubias

8 Tipos de integridad de datos
Integridad de dominio (columnas) Integridad de entidad (filas) Integridad referencial (entre tablas)

9 Determinación del tipo de restricción que se va a utilizar
Tipo de integridad Tipo de restricción Dominio DEFAULT CHECK REFERENTIAL Entidad PRIMARY KEY UNIQUE Referencial FOREIGN KEY CHECK

10 2. Uso de restricciones Restricciones DEFAULT Restricciones CHECK
Restricciones PRIMARY KEY Restricciones UNIQUE Restricciones FOREIGN KEY Integridad referencial en cascada

11 Creación de restricciones
Utilizar CREATE TABLE o ALTER TABLE Puede agregar restricciones a una tabla con datos existentes Puede aplicar restricciones a una sola columna o a varias columnas Una sola columna, se llama restricción de columna Varias columnas, se llama restricción de tabla

12 Restricciones DEFAULT
Sólo se aplica a las instrucciones INSERT Sólo una restricción DEFAULT por columna No se puede utilizar con la propiedad IDENTITY o el tipo de datos rowversion Permite que se especifiquen algunos valores proporcionados por el sistema

13 Restricciones DEFAULT
USE Northwind ALTER TABLE dbo.Customers ADD CONSTRAINT DF_contactname DEFAULT 'UNKNOWN' FOR ContactName

14 Restricción NOT NULL

15 La restricción NOT NULL

16 Restricciones CHECK Se utilizan con las instrucciones INSERT y UPDATE
Pueden hacer referencia a otras columnas en la misma tabla No pueden: Contener subconsultas USE Northwind ALTER TABLE dbo.Employees ADD CONSTRAINT CK_birthdate CHECK (BirthDate > ' ' AND BirthDate < getdate())

17 La restricción CHECK

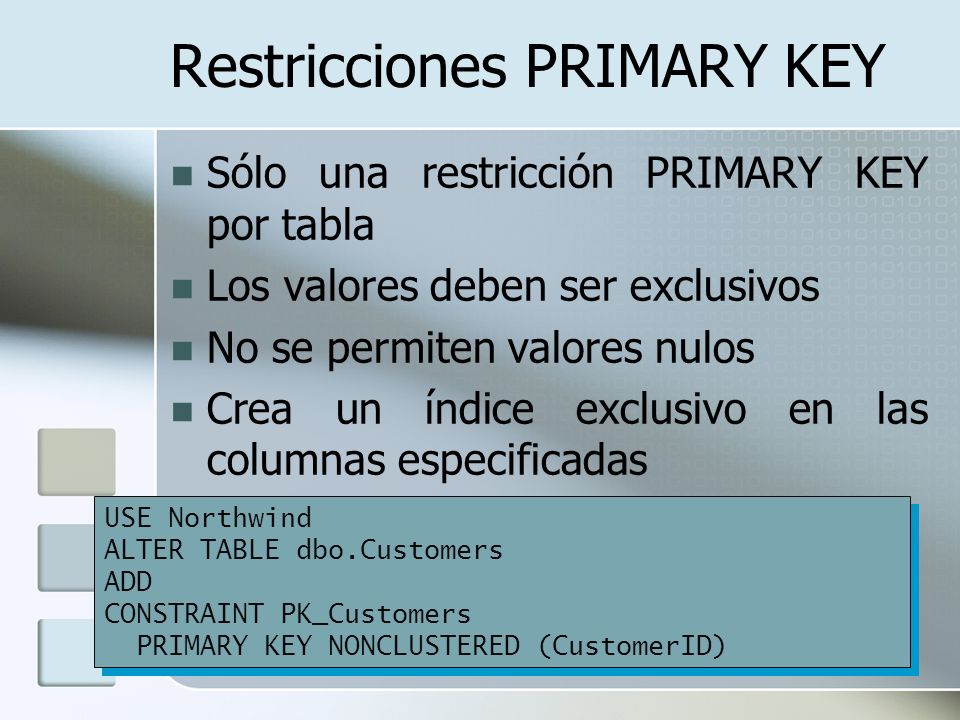

18 Restricciones PRIMARY KEY
Sólo una restricción PRIMARY KEY por tabla Los valores deben ser exclusivos No se permiten valores nulos Crea un índice exclusivo en las columnas especificadas USE Northwind ALTER TABLE dbo.Customers ADD CONSTRAINT PK_Customers PRIMARY KEY NONCLUSTERED (CustomerID)

19 La restricción PRIMARY KEY

20 Restricciones UNIQUE Permite un valor nulo
Permite varias restricciones UNIQUE en una tabla Definidas con una o más columnas Exigida con un índice único USE Northwind ALTER TABLE dbo.Suppliers ADD CONSTRAINT U_CompanyName UNIQUE NONCLUSTERED (CompanyName)

21 La restricción UNIQUE

22 Restricciones FOREIGN KEY
Deben hacer referencia a una restricción PRIMARY KEY o UNIQUE Proporcionan integridad referencial de una o de varias columnas No crean índices automáticamente Los usuarios deben tener permisos SELECT o REFERENCES en las tablas a las que se hace referencia Usa sólo la cláusula REFERENCES en la tabla de ejemplo

23 Restricciones FOREIGN KEY
USE Northwind ALTER TABLE dbo.Orders ADD CONSTRAINT FK_Orders_Customers FOREIGN KEY (CustomerID) REFERENCES dbo.Customers(CustomerID)

24 La restricción FOREIGN KEY

25 CASCADE SET NULL NO ACTION RESTRICT
MC Ricardo Israel Roque Covarrubias

26 Integridad referencial en cascada
NINGUNA ACCIÓN CASCADA Customers Customers CustomerID (PK) CustomerID (PK) 1 1 UPDATE CustomerID INSERT new CustomerID CASCADA Orders CustomerID (FK) Orders 2 CustomerID (FK) UPDATE old CustomerID to new CustomerID Customers CustomerID (PK) 3 DELETE old CustomerID
