1 Complejo de medios técnicos
ARGON-E «ARGON-E»

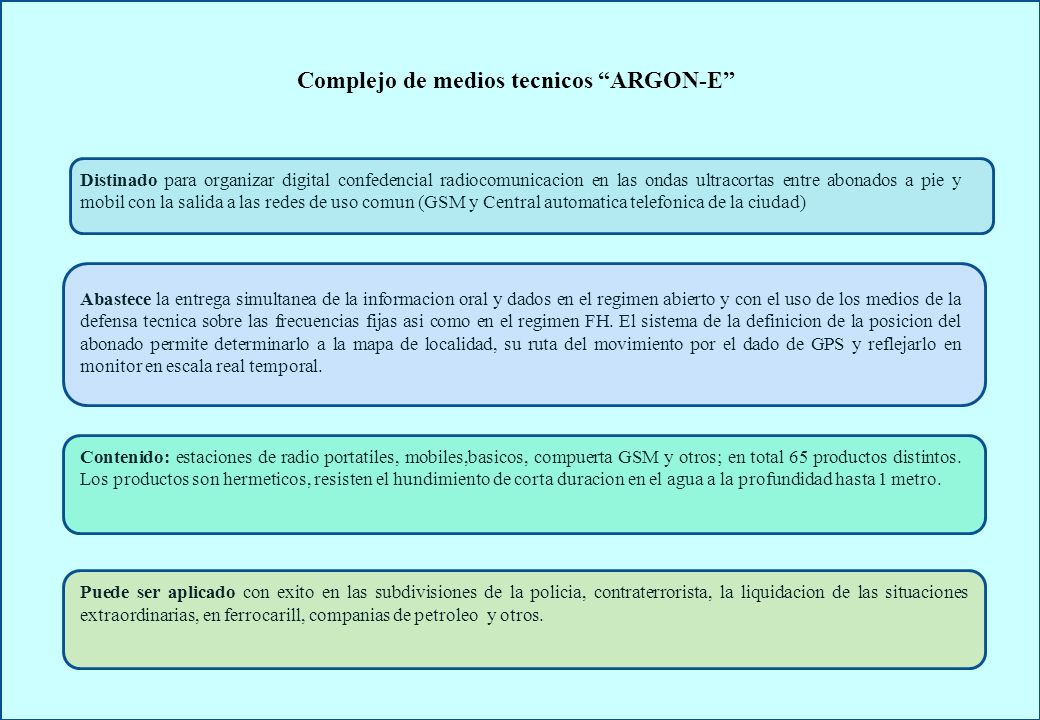

2 Complejo de medios tecnicos “ARGON-E”
Distinado para organizar digital confedencial radiocomunicacion en las ondas ultracortas entre abonados a pie y mobil con la salida a las redes de uso comun (GSM y Central automatica telefonica de la ciudad) Abastece la entrega simultanea de la informacion oral y dados en el regimen abierto y con el uso de los medios de la defensa tecnica sobre las frecuencias fijas asi como en el regimen FH. El sistema de la definicion de la posicion del abonado permite determinarlo a la mapa de localidad, su ruta del movimiento por el dado de GPS y reflejarlo en monitor en escala real temporal. Contenido: estaciones de radio portatiles, mobiles,basicos, compuerta GSM y otros; en total 65 productos distintos. Los productos son hermeticos, resisten el hundimiento de corta duracion en el agua a la profundidad hasta 1 metro. Puede ser aplicado con exito en las subdivisiones de la policia, contraterrorista, la liquidacion de las situaciones extraordinarias, en ferrocarill, companias de petroleo y otros.

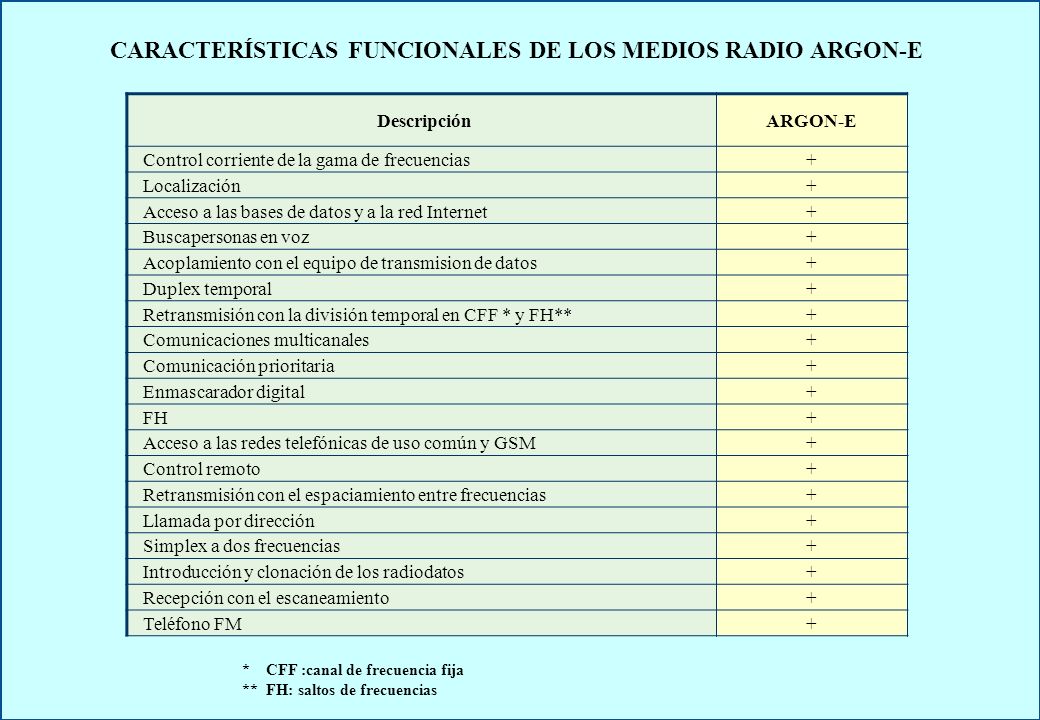

3 CARACTERÍSTICAS FUNCIONALES DE LOS MEDIOS RADIO ARGON-E
Descripción ARGON-E Control corriente de la gama de frecuencias + Localización Acceso a las bases de datos y a la red Internet Buscapersonas en voz Acoplamiento con el equipo de transmision de datos Duplex temporal Retransmisión con la división temporal en CFF * y FH** Comunicaciones multicanales Comunicación prioritaria Enmascarador digital FH Acceso a las redes telefónicas de uso común y GSM Control remoto Retransmisión con el espaciamiento entre frecuencias Llamada por dirección Simplex a dos frecuencias Introducción y clonación de los radiodatos Recepción con el escaneamiento Teléfono FM * CFF :canal de frecuencia fija ** FH: saltos de frecuencias

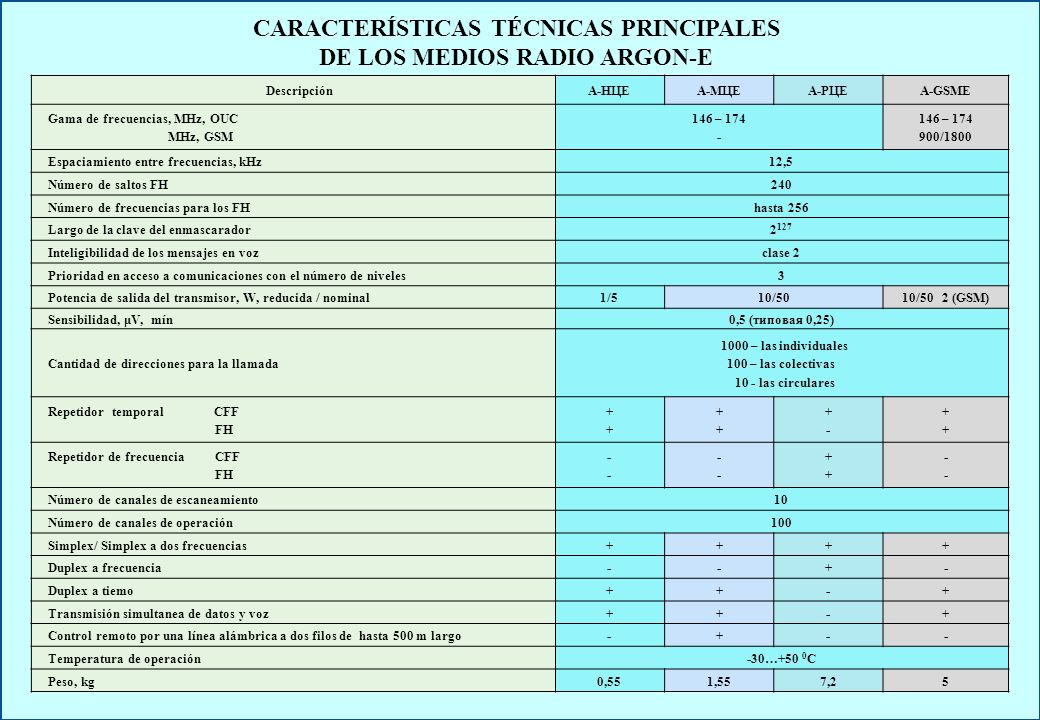

4 CARACTERÍSTICAS TÉCNICAS PRINCIPALES DE LOS MEDIOS RADIO ARGON-E
Descripción А-НЦE А-МЦЕ А-РЦЕ А-GSMЕ Gama de frecuencias, MHz, OUC MHz, GSM 146 – 174 - 900/1800 Espaciamiento entre frecuencias, kHz 12,5 Número de saltos FH 240 Número de frecuencias para los FH hasta 256 Largo de la clave del enmascarador 2127 Inteligibilidad de los mensajes en voz clase 2 Prioridad en acceso a comunicaciones con el número de niveles 3 Potencia de salida del transmisor, W, reducida / nominal 1/5 10/50 10/ (GSM) Sensibilidad, μV, mín 0,5 (типовая 0,25) Cantidad de direcciones para la llamada 1000 – las individuales 100 – las colectivas 10 - las circulares Repetidor temporal CFF FH + Repetidor de frecuencia CFF Número de canales de escaneamiento 10 Número de canales de operación 100 Simplex/ Simplex a dos frecuencias Duplex a frecuencia Duplex a tiemo Transmisión simultanea de datos y voz Control remoto por una línea alámbrica a dos filos de hasta 500 m largo Temperatura de operación -30…+50 0С Peso, kg 0,55 1,55 7,2 5

5 COMPLEJO DE MEDIOS TÉCNICOS DE LA
COMUNICACIÓN RADIO DIGITAL CONFIDENCIAL Estaciones radio digitales portátiles Аdaptador al encededor de cigarillos ИП 15–7,5–АБ Adaptador de la red АС 10 – 12 Adaptador de la red АС 60–12 Estación radio А–НЦЕ-1 Estación radio А–НЦЕ-2 Acumulador 2ЛИА-3,5 Cargador individual А–АКБ–ЗУ1 Cargador de grupo А–АКБ-ЗУ2 Juego de equipos suplementarios panel externo panel de mano panel de mano Accesorio laringo- telefónico Accesorio microtelefnico

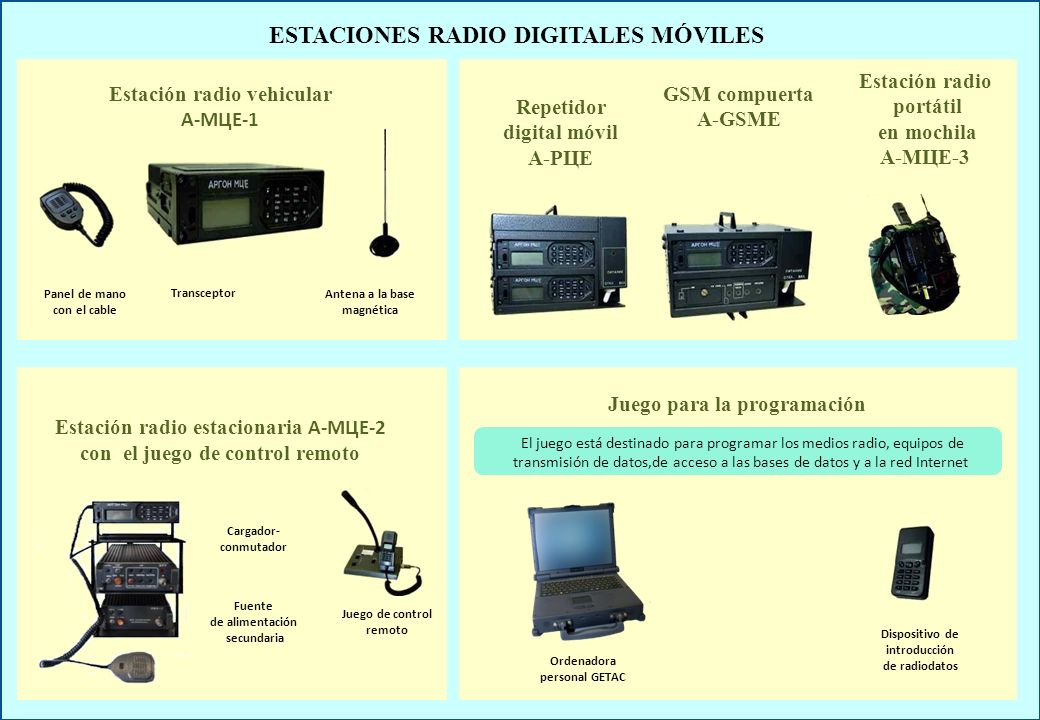

6 ESTACIONES RADIO DIGITALES MÓVILES
А-МЦ1 Estación radio portátil en mochila А-МЦЕ-3 Estación radio vehicular А-МЦЕ-1 GSM compuerta А-GSMЕ Repetidor digital móvil А-РЦЕ Panel de mano con el cable Transceptor Antena a la base magnética Juego para la programación Estación radio estacionaria А-МЦЕ-2 con el juego de control remoto El juego está destinado para programar los medios radio, equipos de transmisión de datos,de acceso a las bases de datos y a la red Internet Cargador- conmutador Fuente de alimentación secundaria Juego de control remoto Dispositivo de introducción de radiodatos Ordenadora personal GETAC

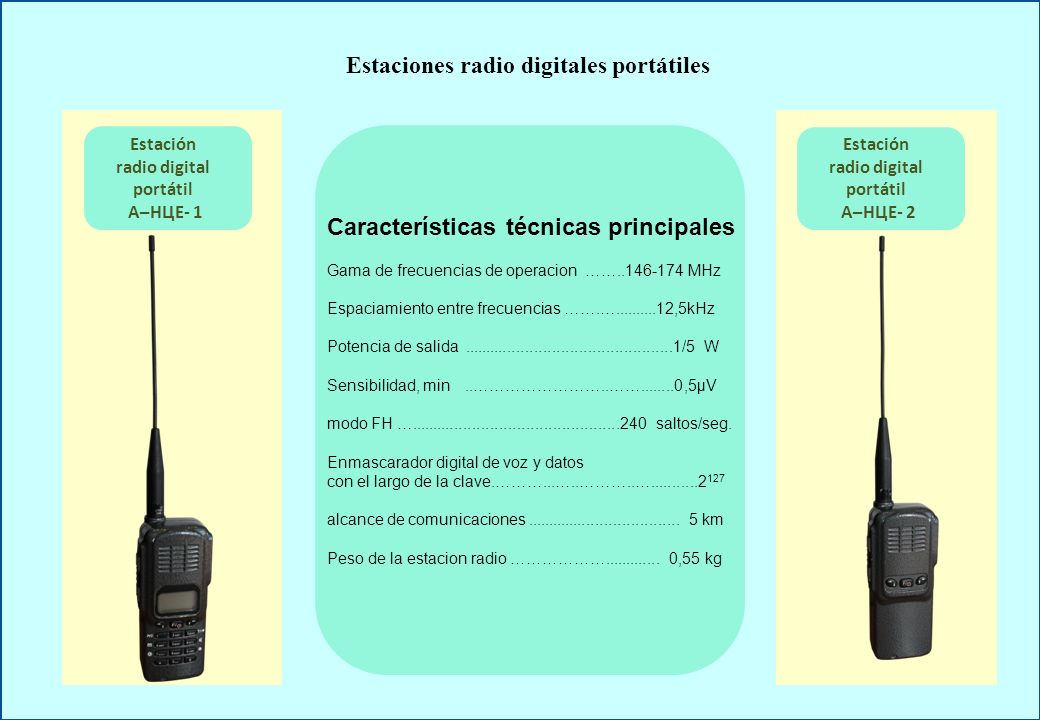

7 Estaciones radio digitales portátiles
Estación radio digital portátil А–НЦЕ- 1 Estación radio digital portátil А–НЦЕ- 2 Características técnicas principales Gama de frecuencias de operacion …… MHz Espaciamiento entre frecuencias …….… ,5kHz Potencia de salida /5 W Sensibilidad, min ..……………………..…… ,5μV modo FH … saltos/seg. Enmascarador digital de voz y datos con el largo de la clave.………...…..………..… alcance de comunicaciones km Peso de la estacion radio ……………… ,55 kg

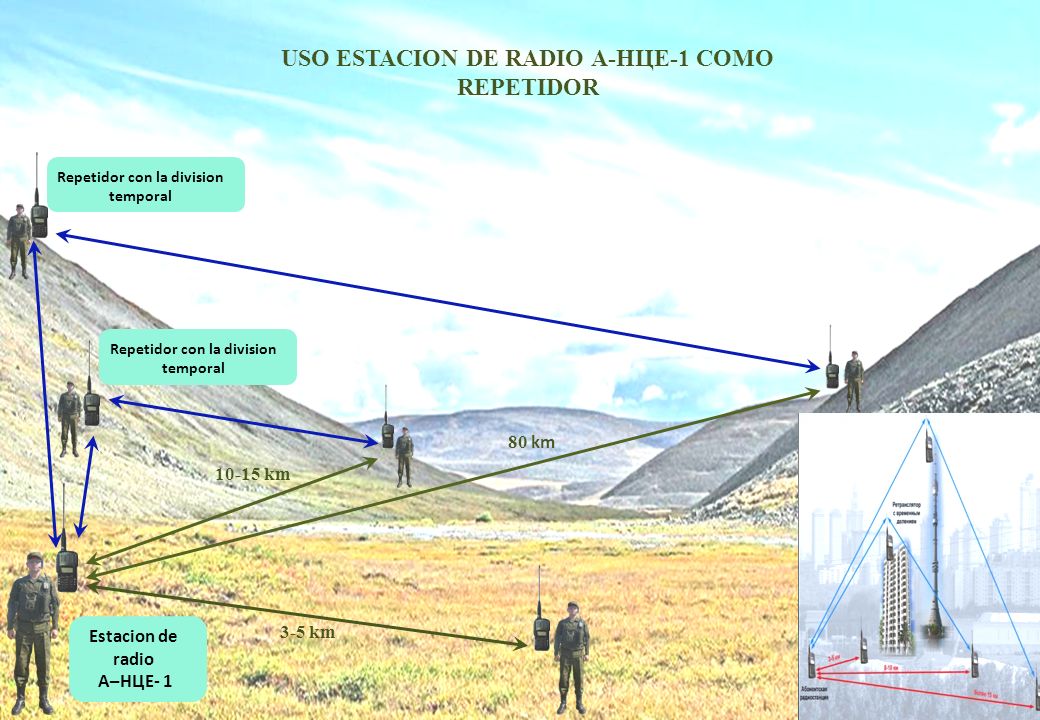

8 USO ESTACION DE RADIO А-НЦЕ-1 COMO REPETIDOR
Repetidor con la division temporal Repetidor con la division temporal 80 km 10-15 km Estacion de radio А–НЦЕ- 1 3-5 km

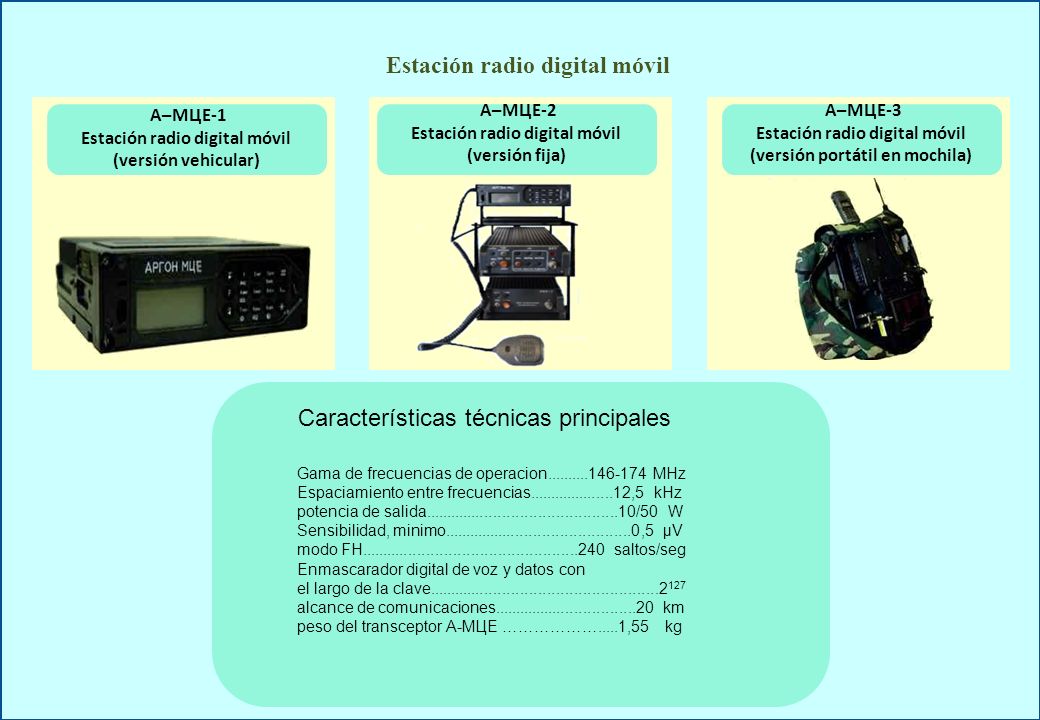

9 Estación radio digital móvil
А–МЦЕ-1 Estación radio digital móvil (versión vehicular) А–МЦЕ-2 Estación radio digital móvil (versión fija) А–МЦЕ-3 Estación radio digital móvil (versión portátil en mochila) Características técnicas principales Gama de frecuencias de operacion MHz Espaciamiento entre frecuencias ,5 kHz potencia de salida /50 W Sensibilidad, minimo ,5 μV modo FH saltos/seg Enmascarador digital de voz y datos con el largo de la clave alcance de comunicaciones km peso del transceptor А-МЦE ……………….....1,55 kg

10 Repetidor digital móvil
А – РЦЕ Características técnicas principales Gama de frecuencias de operacion MHz Espaciamiento entre frecuencias …………………….…12,5 kHz potencia de salida /50 W sensibilidad, minimo ,5 μV modo FH saltos/seg enmascarador digital de voz y datos con el largo de la clave zona de cobertura del repetidor hasta km peso del repetidor ,2 kg compuerta GSM Características técnicas principales Gama de frecuencias de operacion, OUC MHz GSM MHz Espaciamiento entre frecuencias ,5 kHz potencia de salida OUC /50 W GSM W sensibilidad, minimo ……………… ,5 μV modo FH saltos /seg enmascarador digital de voz y datos con el largo de la clave zona de cobertura ………… hasta km peso de la contrapuerta GSM kg А – GSMЕ

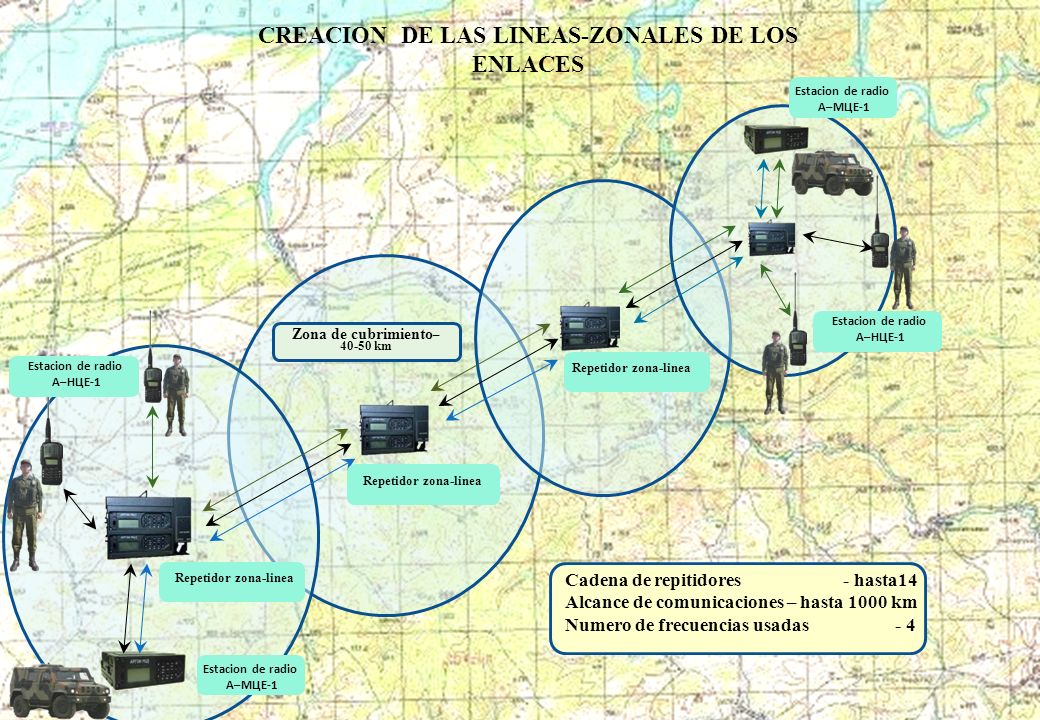

11 СREACION DE LAS LINEAS-ZONALES DE LOS ENLACES
Estacion de radio А–МЦЕ-1 Estacion de radio А–НЦЕ-1 Zona de cubrimiento– 40-50 km Estacion de radio А–НЦЕ-1 Repetidor zona-linea Repetidor zona-linea Repetidor zona-linea Cadena de repitidores hasta14 Alcance de comunicaciones – hasta 1000 km Numero de frecuencias usadas Estacion de radio А–МЦЕ-1

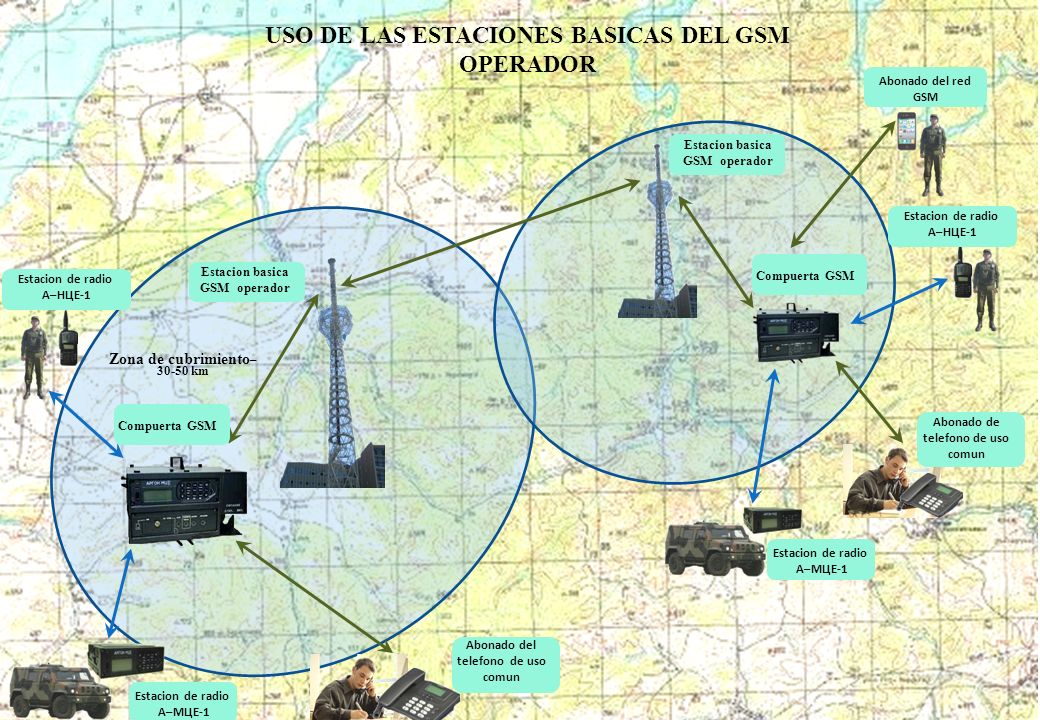

12 USO DE LAS ESTACIONES BASICAS DEL GSM OPERADOR
Abonado del red GSM Estacion basica GSM operador Estacion de radio А–НЦЕ-1 Радиостанция А–НЦ 1 Estacion basica GSM operador Estacion de radio А–НЦЕ-1 Compuerta GSM Zona de cubrimiento– 30-50 km Compuerta GSM Abonado de telefono de uso comun Estacion de radio А–МЦЕ-1 Abonado del telefono de uso comun Estacion de radio А–МЦЕ-1

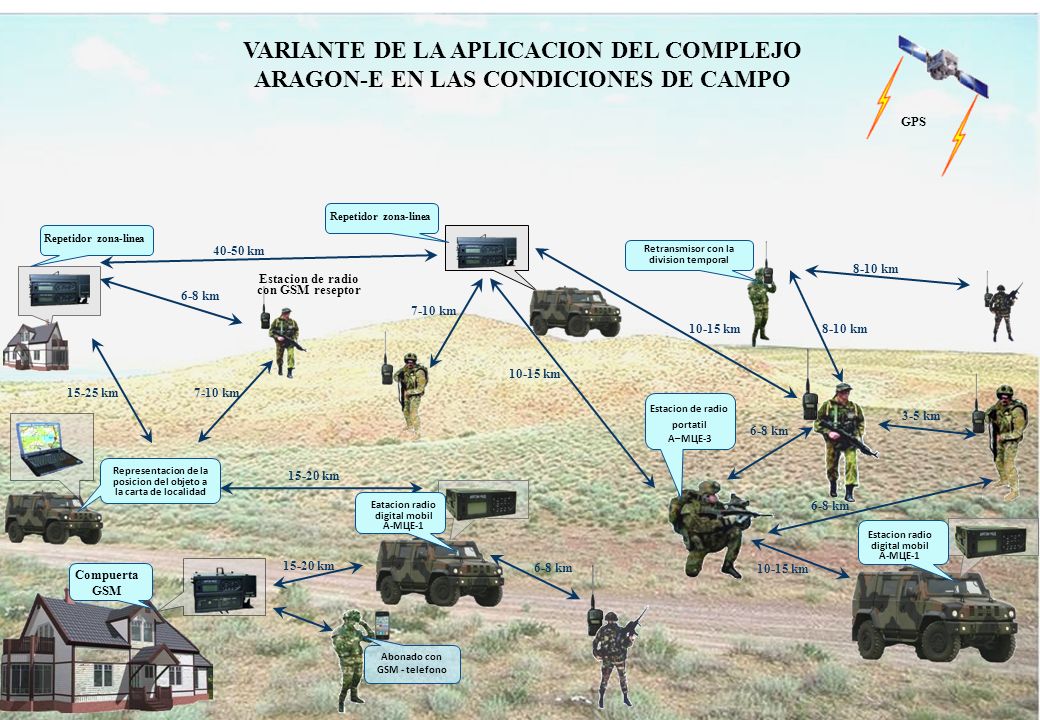

13 VARIANTE DE LA APLICACION DEL COMPLEJO
ARAGON-E EN LAS CONDICIONES DE CAMPO GPS Repetidor zona-linea Repetidor zona-linea 40-50 km Retransmisor con la division temporal 8-10 km Estacion de radio con GSM reseptor 6-8 km 7-10 km 10-15 km 8-10 km 10-15 km 15-25 km 7-10 km Estacion de radio portatil А–МЦЕ-3 3-5 km 6-8 km Representacion de la posicion del objeto a la carta de localidad 15-20 km Eatacion radio digital mobil А-МЦЕ-1 6-8 km Estacion radio digital mobil А-МЦЕ-1 15-20 km CompuertaGSM 6-8 km 10-15 km Аbonado сon GSM - telefono

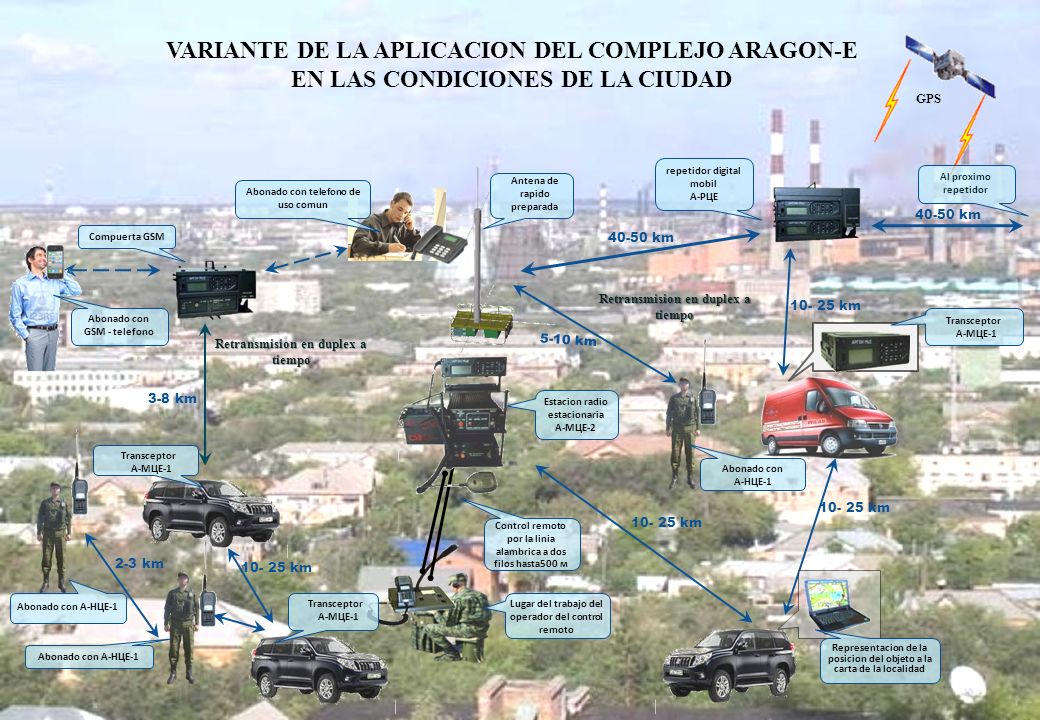

14 VARIANTE DE LA APLICACION DEL COMPLEJO ARAGON-E
EN LAS CONDICIONES DE LA CIUDAD GPS repetidor digital mobil А-РЦE Аntena de rapido preparada Al proximo repetidor Аbonado con telefono de uso comun 40-50 km Compuerta GSM 40-50 km Retransmision en duplex a tiempo km Аbonado сon GSM - telefono Transceptor А-МЦЕ-1 Retransmision en duplex a tiempo 5-10 km 3-8 km Estacion radio estacionaria А-МЦЕ-2 Transceptor А-МЦЕ-1 Аbonado con А-НЦЕ-1 km Control remoto por la linia alambrica a dos filos hasta500 м km 2-3 km km Аbonado сon А-НЦЕ-1 Transceptor А-МЦЕ-1 Lugar del trabajo del operador del control remoto Representacion de la posicion del objeto a la carta de la localidad Аbonado сon А-НЦЕ-1

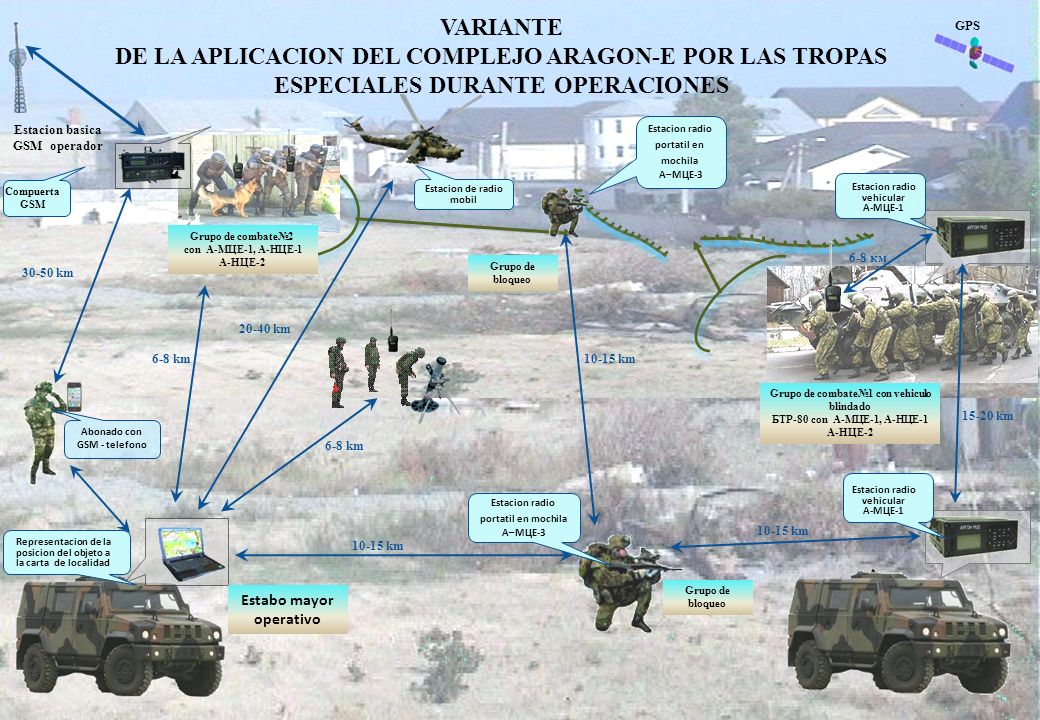

15 VARIANTE DE LA APLICACION DEL COMPLEJO ARAGON-E POR LAS TROPAS ESPECIALES DURANTE OPERACIONES GPS Estacion basica GSM оperador Estacion radio portatil en mochila А–МЦЕ-3 CompuertaGSM Estacion de radio mobil Estacion radio vehicular А-МЦЕ-1 Grupo de combate№2 сon А-МЦЕ-1, А-НЦЕ-1 А-НЦЕ-2 6-8 км 30-50 km Grupo de bloqueo 20-40 km 6-8 km 10-15 km Grupo de combate№1 con vehiculo blindado БТР-80 сon А-МЦЕ-1, А-НЦЕ-1 А-НЦЕ-2 15-20 km Аbonado сon GSM - telefono 6-8 km Estacion radio vehicular А-МЦЕ-1 Estacion radio portatil en mochila А–МЦЕ-3 10-15 km Representacion de la posicion del objeto a la carta de localidad 10-15 km Estabo mayor operativo Grupo de bloqueo

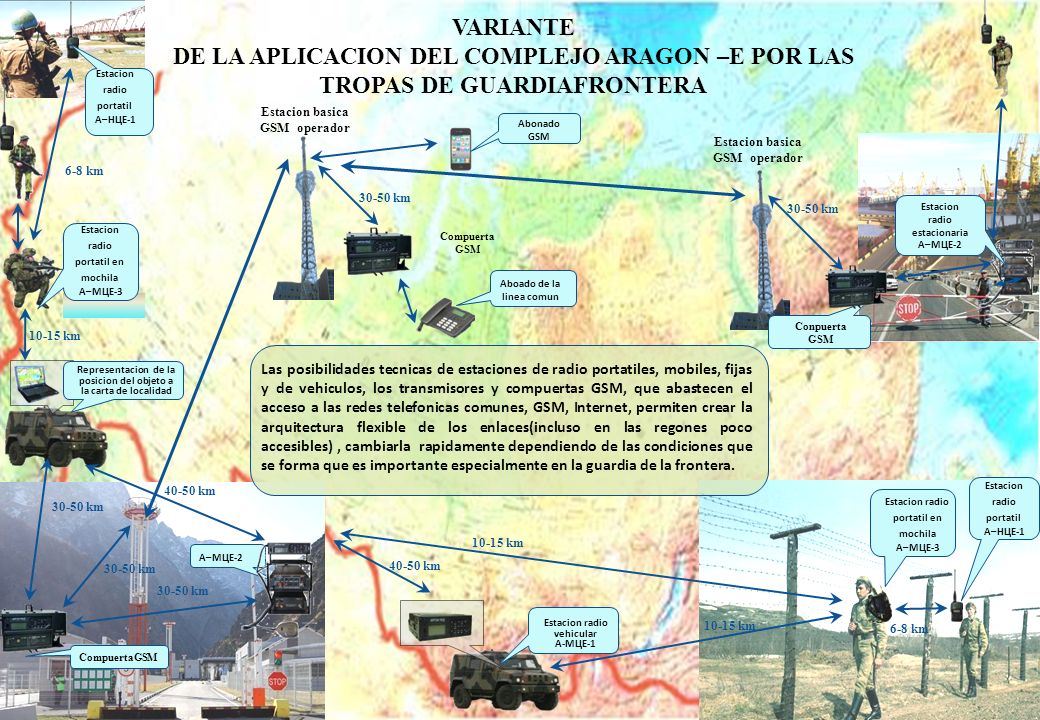

16 VARIANTE DE LA APLICACION DEL COMPLEJO ARAGON –E POR LAS TROPAS DE GUARDIAFRONTERA Estacion radio portatil А–НЦЕ-1 Estacion basica GSM оperador Аbonado GSM Estacion basica GSM оperador 6-8 km 30-50 km 30-50 km Estacion radio estacionaria А–МЦЕ-2 Estacion radio portatil en mochila А–МЦЕ-3 CompuertaGSM Аboado de la linea comun Conpuerta GSM 10-15 km Representacion de la posicion del objeto a la carta de localidad Las posibilidades tecnicas de estaciones de radio portatiles, mobiles, fijas y de vehiculos, los transmisores y compuertas GSM, que abastecen el acceso a las redes telefonicas comunes, GSM, Internet, permiten crear la arquitectura flexible de los enlaces(incluso en las regones poco accesibles) , cambiarla rapidamente dependiendo de las condiciones que se forma que es importante especialmente en la guardia de la frontera. 40-50 km Estacion radio portatil А–НЦЕ-1 30-50 km Estacion radio portatil en mochila А–МЦЕ-3 10-15 km А–МЦЕ-2 30-50 km 40-50 km 30-50 km Estacion radio vehicular А-МЦЕ-1 10-15 km 6-8 km CompuertaGSM

17 VARIANTE DE LA APLICACION DEL COMPLEJO “ARAGON-E” POR TROPAS DE LIQUIDACION DE LAS SITACIONES EXTRAORDINARIAS Estabo mayor Estacion radio mobil Estacion basicaGSM operador Estacion de vehiculo А-МЦЕ-1 30-50 km Estacion de vehiculo А-МЦЕ-1 40-50 km Аbonado сon GSM 40-50 km Representacion de la posicion del objecto a la carta de localidad Estacion portatil А–НЦЕ-1 CompuertaGSM Estacion de vehiculo А-МЦЕ-1 40-50 km 6-8 km 40-50 km Estabo operativo 6-8 km 40-50 km Estacion portatil А–НЦЕ-1 Estacio de vehiculo А-МЦЕ-1
