Alumbrado de Emergencia Pedro Ferreiro-Mazón Suárez.

Presentaciones similares


Presentación del tema: "Alumbrado de Emergencia Pedro Ferreiro-Mazón Suárez."— Transcripción de la presentación:

1

2 Alumbrado de Emergencia Pedro Ferreiro-Mazón Suárez

3 Alumbrado de emergencia

4 ITC-BT-28 Diferencias más significativas con el antiguo RBT Se lleva la instalación de quirófanos a la específica ITC-BT-38 Definición más precisa de los locales de pública concurrencia Especificación del suministro complementario para cada local Nueva clasificación y requisitos del alumbrado de emergencia Cables: Requisitos específicos de comportamiento al fuego Prescripción del balizamiento en locales de espectáculos

5 Locales de Pública Concurrencia Independientemente de su ocupación Locales de espectáculo y actividades recreativas: Cines, teatros, auditorios, estadios, pabellones deportivos, plazas de toros, hipódromos, parques de atracciones y ferias fijas, salas de fiesta, discotecas, salas de juegos de azar,... Algunos locales de reunión, trabajo y usos sanitarios: Templos, museos, salas de conferencias y congresos, casinos, hoteles, hostales, bares, cafeterías, restaurantes o similares, zonas comunes de establecimientos comerciales, aeropuertos, estaciones de viajeros, Parkings > 5 vehículos, hospitales, ambulatorios, sanatorios, asilos y guarderías,...

6 Locales de Pública Concurrencia En función de la su capacidad de ocupación Ocupación superior a 50 personas ajenas al local: Bibliotecas, centros de enseñanza, consultorios médicos, establecimientos comerciales, oficinas con presencia de público, residencias de estudiantes, gimnasios, salas de exposiciones, centros culturales, clubes sociales,... Densidad de ocupación y dificultad de evacuación: BD2 (Baja densidad y difícil evacuación): Sótanos, BD3 (Alta densidad y fácil evacuación): Grandes Almacenes BD4 (Alta densidad y difícil evacuación): Rascacielos,.... Todos los locales con capacidad > 100personas

7 Suministros Complementarios En función del local de pública concurrencia

8 Alumbrado normal (Interior): Diseñado para obtener el nivel de iluminación requerido en función del uso del local. P.Ej. Oficinas: De 300 a 500 Lux Alumbrados Alumbrado de emergencia: Asegura, en caso de fallo de la alimentación del alumbrado normal, la iluminación de los locales y los accesos a las salidas para facilitar la eventual evacuación del público Otros (Alumbrado exterior, de fuentes, portátil,...): Alumbrados destinados a iluminar distintos tipos de zonas, tanto de dominio público como privado

9 Alumbrado de emergencia Alumbrado de seguridad: Garantiza la seguridad de las personas que evacuan la zona Entra en funcionamiento automáticamente (t 0,5 s.) cuando falla el alumbrado normal o cuando U < 70%U n (161V). Partes: Alumbrado de reemplazamiento: Permite la continuidad de las actividades normales (Kits de conversión; S.A.I.s, grupos electrógenos) + Alumbrado de evacuación (Antes llamado de señalización) Alumbrado ambiente o antipánico (Antes de emergencia) Alumbrado de zonas de alto riesgo (Antes no existía)

10 Alumbrado de evacuación Señaliza e ilumina rutas y medios de evacuación permitiendo su reconocimiento y su utilización 1 Lx en el suelo de la ruta de evacuación 5 Lx en los cuadros de distribución del alumbrado y en los equipos manuales contra incendios (Extintores y mangueras) Iluminancia máx < 40 x Iluminancia mín Autonomía 1 hora

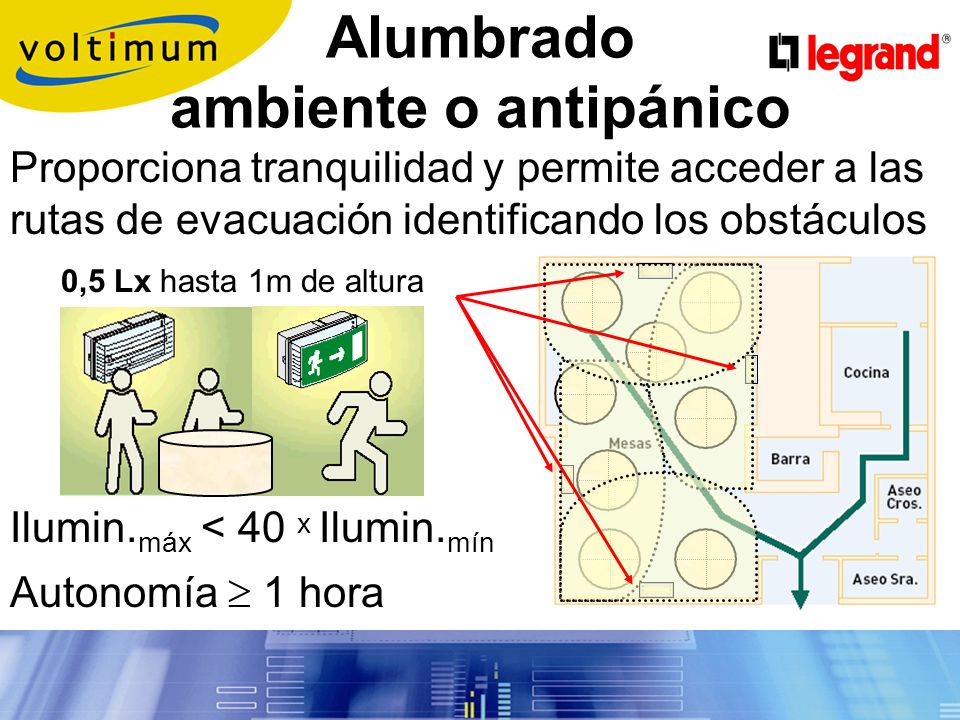

11 Alumbrado ambiente o antipánico Proporciona tranquilidad y permite acceder a las rutas de evacuación identificando los obstáculos 0,5 Lx hasta 1m de altura Autonomía 1 hora Ilumin. máx < 40 x Ilumin. mín

12 Alumbrado de zonas de alto riesgo Permite a los trabajadores seguir con la actividad peligrosa hasta poderla interrumpir con seguridad 15 Lx ó 10% de la iluminancia normal (el mayor de los dos valores) Iluminancia máx < 10 x Iluminancia mín Autonomía: La necesaria para poder interrumpir con seguridad la actividad y abandonar la zona

13 Iluminando las rutas y los medios de evacuación: Pasillos, intersecciones, vestíbulos, escaleras, cambios de nivel, escaleras de incendios y en el exterior del edificio (en la vecindad inmediata a la salida) ¿Donde deben instalarse? Iluminando otras zonas como por ejemplo: Aseos generales de planta Locales generales de protección Puestos de primeros auxilios Equipos contra incendios Cuadros de distribución

14 ¿Donde deben instalarse? Señalizando: Recorridos generales de evacuación Cambios de dirección Salidas y salidas de emergencia Escaleras y cambios de nivel Equipos manuales contra incendios

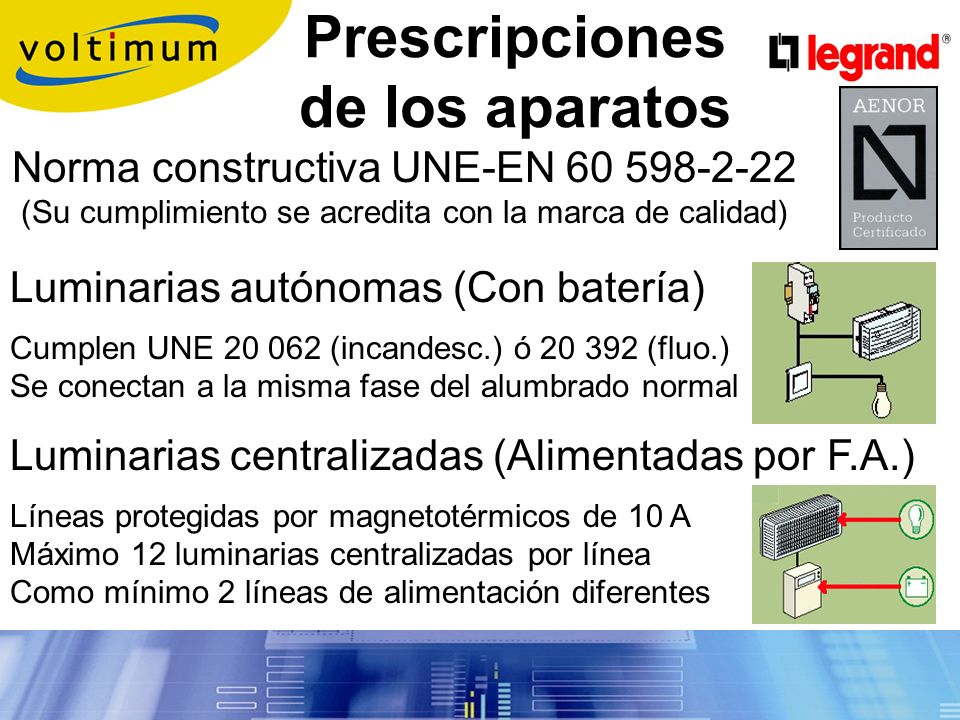

15 Prescripciones de los aparatos Norma constructiva UNE-EN (Su cumplimiento se acredita con la marca de calidad) Luminarias autónomas (Con batería) Cumplen UNE (incandesc.) ó (fluo.) Se conectan a la misma fase del alumbrado normal Luminarias centralizadas (Alimentadas por F.A.) Líneas protegidas por magnetotérmicos de 10 A Máximo 12 luminarias centralizadas por línea Como mínimo 2 líneas de alimentación diferentes

16 Tipos de luminarias Permanente: La lámpara hace un doble alumbrado, el normal y el de emergencia No Permanente: La lámpara entra en emergencia al fallar el alumbrado normal Combinadas: Una lámpara alimentada del alumbrado normal y la otra del de emergencia (que puede ser P ó NP)

17 Iluminación de Balizamiento De obligado cumplimiento para todos los locales de espectáculos y actividades recreativas De la suficiente intensidad como para iluminar la huella del pie Entraran en funcionamiento de emergencia si U 70% U n 1 piloto en cada peldaño (o rampa con inclinación > 8%) 1 por cada metro lineal de la anchura o fracción Autónomos Tipos Centralizados > 1m

18 Reglas prácticas 1 Determinar si el local es de pública concurrencia Se requiere proyecto elaborado por un técnico competente 2 Determinar el tipo de alumbrado que debe llevar Suministros complementarios (socorro, reserva o duplicado) Alumbrado de emergencia (si es L.P.C. siempre) Alumbrado de balizamiento (si es local de espectáculos) 3 Elegir el modelo y calcular cantidad y situación

19 Programa de cálculo Proporciona 1Lx para el alumbrado de evacuación; 0,5 Lx para el de ambiente y 5 Lx en equipos manuales contra incendios y cuadros de distribución. Garantizando a la vez que la Iluminancia máx. no supere en más de 40 veces a la mínima

20 Programa: Pasos a seguir Importar de AutoCAD el plano del local de pública concurrencia para utilizarlo como plantilla. O bien dibujar el contorno del recinto directamente sobre la cuadrícula

21 Programa: Pasos a seguir Rutas de evacuación Salidas y Salidas de emergencia Extintores Mangueras de incendio Cuadros de distribución Según proyecto de instalación marcar:

22 Programa: Pasos a seguir Si se desea y para un cálculo luminotécnico más preciso se puede añadir columnas o paredes. Evitando así que se produzcan zonas de penumbra cuando se active el alumbrado

23 Mediante la función añadir luminarias se elegirían las correspondientes a cada tipo de alumbrado: Alumbrado de evacuación -Rutas y Salidas -Puntos de seguridad Alumbrado ambiente Programa: Pasos a seguir

24 Se inserta la etiqueta correspondiente a cada luminaria Y finalmente se ejecuta el cálculo de la cantidad y situación L-1L-2 L-3 L-4 L-5 L-6 L-7 L-8 L-9 L-10 L-11 L-12 L-14 L-13 L-15L-16

25 L-1L-2 L-3 L-4 L-5 L-6 L-7 L-8 L-9 L-10 L-11 L-12 L-14 L-13 L-15L-16 Programa: Pasos a seguir El resultado final se puede ver en 3D e incluso rotar la vista También puede verse las curvas fotométricas tanto en el formato Isolux... Como en formato Spot

26 MUCHAS GRACIAS POR SU ATENCIÓN
