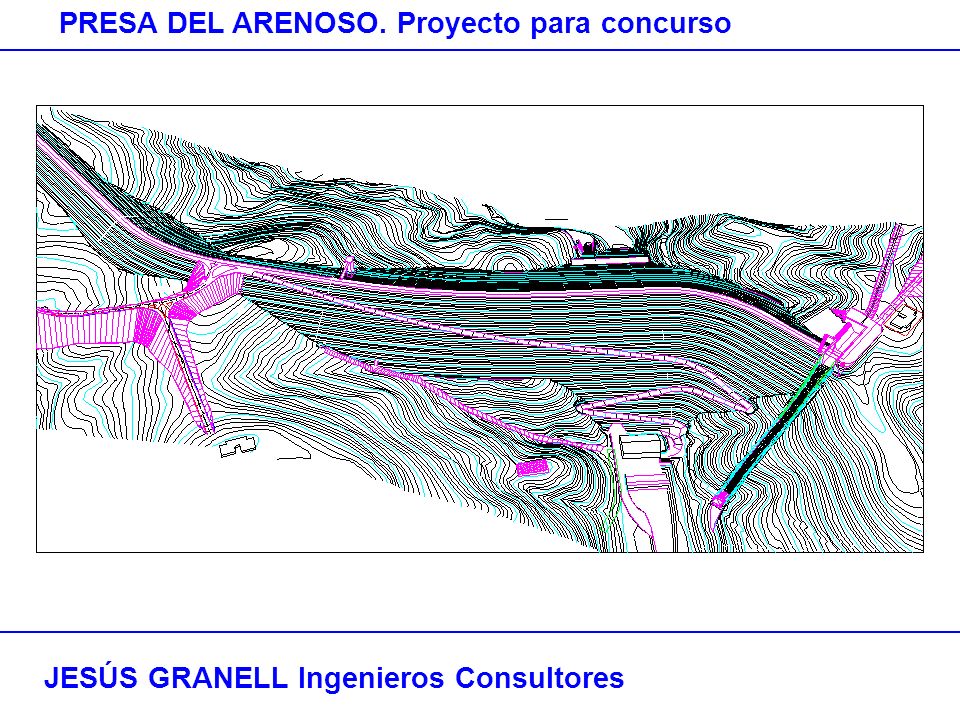

1 JESÚS GRANELL Ingenieros Consultores PRESA DEL ARENOSO. Proyecto para concurso Presa de materiales sueltos, con núcleo de arcilla y sección tipo zonificada según los materiales disponibles en el vaso. La longitud de coronación es de 1290 m y la máxima altura de la presa sobre cimientos de 80 m. El trazado en planta de la presa responde a las condiciones topográficas del emplazamiento, de tal manera que se genera el menor volumen de material posible. La estribación izquierda se encuentra afectada por un contacto fallado de manera que se lleva un poco hacia aguas abajo, lo justo para salvar, junto con el aliviadero de superficie, el referido accidente geológico.

2 JESÚS GRANELL Ingenieros Consultores PRESA DEL ARENOSO. Proyecto para concurso

3 JESÚS GRANELL Ingenieros Consultores PRESA DEL ARENOSO. Proyecto para concurso El núcleo impermeable se empotra en el cimiento, profundizando más o menos, según se halle el cimiento impermeable. Como desvío se proyecta una galería que discurre por el cimiento, en el pie de la ladera derecha. Esta galería alojará, a la postre, los desagües de fondo y tomas de agua. La cámara de mecanismos de los desagües y las tomas se ubica adosada al núcleo por aguas arriba, de tal manera que queda protegida por éste frente a filtraciones.

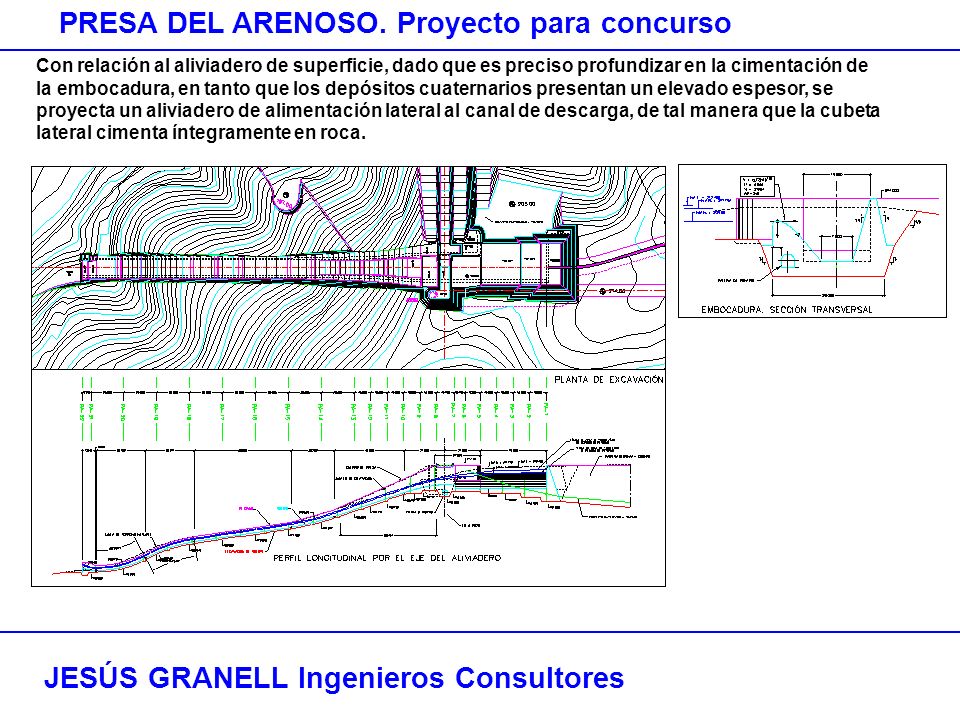

4 JESÚS GRANELL Ingenieros Consultores PRESA DEL ARENOSO. Proyecto para concurso Con relación al aliviadero de superficie, dado que es preciso profundizar en la cimentación de la embocadura, en tanto que los depósitos cuaternarios presentan un elevado espesor, se proyecta un aliviadero de alimentación lateral al canal de descarga, de tal manera que la cubeta lateral cimenta íntegramente en roca.

5 JESÚS GRANELL Ingenieros Consultores PRESA DEL ARENOSO. Proyecto para concurso
