Presentación del tema: "Curso de Instructores CNAP – Buenos Aires – 14 FEB 2001 Configuración de un router Cisco 2500 Oscar A. Gerometta."— Transcripción de la presentación:

1 Curso de Instructores CNAP – Buenos Aires – 14 FEB 2001 Configuración de un router Cisco 2500 Oscar A. Gerometta

2 Elementos Preliminares Modos del router Password de acceso Información de direccionamiento IP

3 Modos del router Modo EXEC usuario Router >_ Modo EXEC privilegiado Router #_ Modo configuración global Router (config) #_ Modos configuración específicos Router (config-if) #_ Router >enable Router # config t Router (config)#int

4 Router > enable Password: Modo EXEC usuario Modo EXEC privilegiado Router #_ Password de acceso Password: CON Password: AUX VTY enable secret enable password line con login password line aux login password line vty 0 4 login password

5 Información de direccionamiento IP

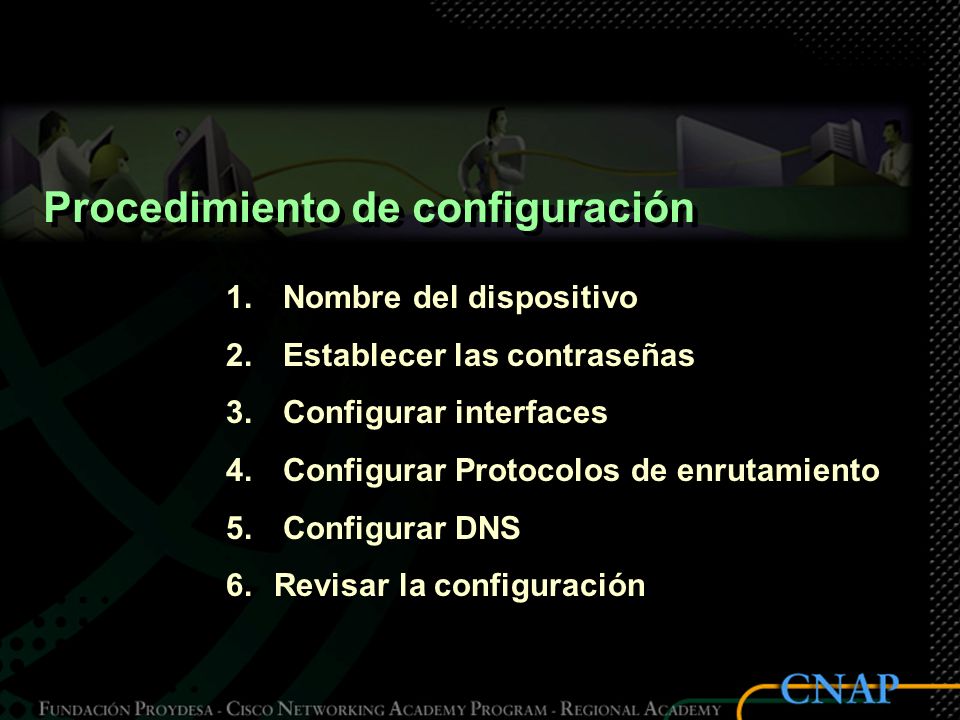

6 Procedimiento de configuración 1. Nombre del dispositivo 2. Establecer las contraseñas 3. Configurar interfaces 4. Configurar Protocolos de enrutamiento 5. Configurar DNS 6.Revisar la configuración

7 Nombre del dispositivo Router# configure terminal Enter configuration commands, one per line. End with CNTL/Z Router (config)# hostname LAB-A (config)# ctrl-z LAB-A# _

8 Nombre del dispositivo Configurar contraseñas LAB-A# configure terminal Enter configuration commands, one per line. End with CNTL/Z LAB-A (config)# enable password cisco LAB-A (config)# enable secret class LAB-A (config)# line vty 0 4 LAB-A (config-line)# login LAB-A (config-line)# password cisco LAB-A (config-line)# ctrl/z LAB-A# copy running-config startup-config LAB-A# _ Password acceso a modo privilegiado Password acceso desde terminal virtual

9 Nombre del dispositivo Configurar contraseñas Configurar interfaces LAB-A# configure terminal Enter configuration commands, one per line. End with CNTL/Z LAB-A (config)# interface ethernet 0 LAB-A (config-if)# ip address LAB-A (config-if)# no shutdown LAB-A (config-if)# interface serial 0 LAB-A (config-if)# ip address LAB-A (config-if)# clock rate LAB-A (config-if)# no shutdown LAB-A (config-if)# ctrl/z LAB-A# copy running-config startup-config LAB-A# _ Interface ethernet Interface serial

10 Nombre del dispositivo Configurar contraseñas Configurar interfaces Configurar protocolos LAB-A# configure terminal LAB-A (config)# router rip LAB-A (config-router)# network LAB-A (config-router)# ctrl/z LAB-A# _

11 Nombre del dispositivo Configurar contraseñas Configurar interfaces Configurar protocolos Configurar DNS LAB-A# configure terminal LAB-A (config)# ip host LAB-B LAB-A (config)# ip host LAB-D LAB-A (config)# ip host LAB-E LAB-A (config)# exit LAB-A# _

12 Nombre del dispositivo Configurar contraseñas Configurar interfaces Configurar protocolos Configurar DNS Revisar la configuración Router# show running-config Building configuration... Current configuration ! Version 12.0 ! -- More --

13 Procedimientos complementarios Salida de los modos de configuración exit ctrl / z Almacenamiento de los cambios write copy run start Verificación de los cambios

14 Oscar A. Gerometta. Cisco Certified Academy Instructor
