HERRAMIENTA DE IMPACTO MULTIPAR La herramienta de conexión de múltiples pares está diseñada para conectar y cortar un cable UTP y bloques de conexión.

Presentaciones similares


Presentación del tema: "HERRAMIENTA DE IMPACTO MULTIPAR La herramienta de conexión de múltiples pares está diseñada para conectar y cortar un cable UTP y bloques de conexión."— Transcripción de la presentación:

1

2 HERRAMIENTA DE IMPACTO MULTIPAR La herramienta de conexión de múltiples pares está diseñada para conectar y cortar un cable UTP y bloques de conexión. Esta herramienta posee un mango ergonómico, que ayuda a reducir la fatiga que se produce al pelar un cable oinstalar bloques de conexión en la base de cableado.

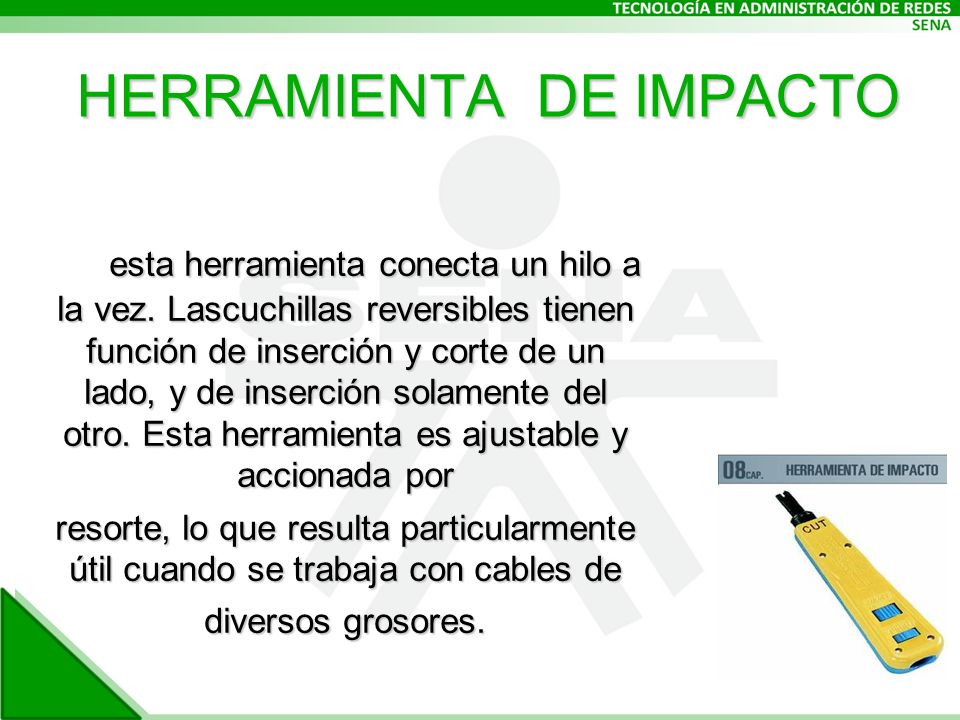

3 HERRAMIENTA DE IMPACTO esta herramienta conecta un hilo a la vez. Lascuchillas reversibles tienen función de inserción y corte de un lado, y de inserción solamente del otro. Esta herramienta es ajustable y accionada por resorte, lo que resulta particularmente útil cuando se trabaja con cables de diversos grosores.

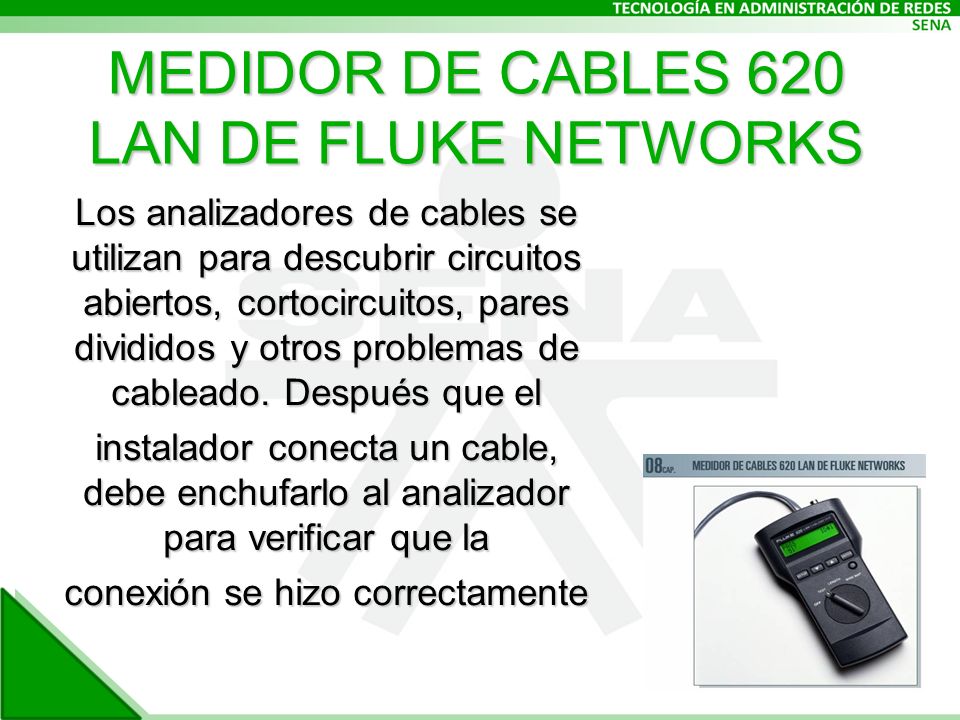

4 MEDIDOR DE CABLES 620 LAN DE FLUKE NETWORKS Los analizadores de cables se utilizan para descubrir circuitos abiertos, cortocircuitos, pares divididos y otros problemas de cableado. Después que el instalador conecta un cable, debe enchufarlo al analizador para verificar que la conexión se hizo correctamente

5 REFLECTROMETROS EN DOMIINIO DE TIEMPO Un analizador manual avanzado que incluye propiedades de TDR posee extraordinarias capacidades de diagnóstico. No sólo puede proporcionar un mapa del cableado de dónde va cada pin, sino también muestra información de diagnóstico que facilita la localización de fallas en el cableado.

6 MEDIDOR DE CERTIFICACIÓN 4000 DE FLUKE NETWORKS Estos analizadores guardan en la memoria muchos resultados de prueba. Estos resultados se descargan en una computadora para generar un informe de análisis y presentarlo al cliente

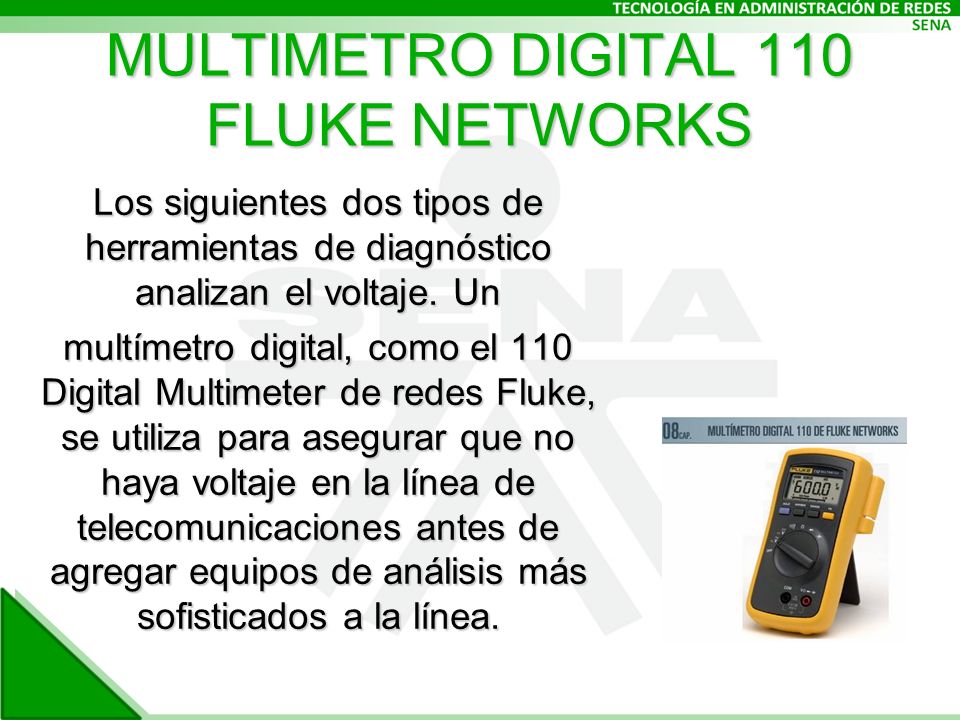

7 MULTIMETRO DIGITAL 110 FLUKE NETWORKS Los siguientes dos tipos de herramientas de diagnóstico analizan el voltaje. Un multímetro digital, como el 110 Digital Multimeter de redes Fluke, se utiliza para asegurar que no haya voltaje en la línea de telecomunicaciones antes de agregar equipos de análisis más sofisticados a la línea.

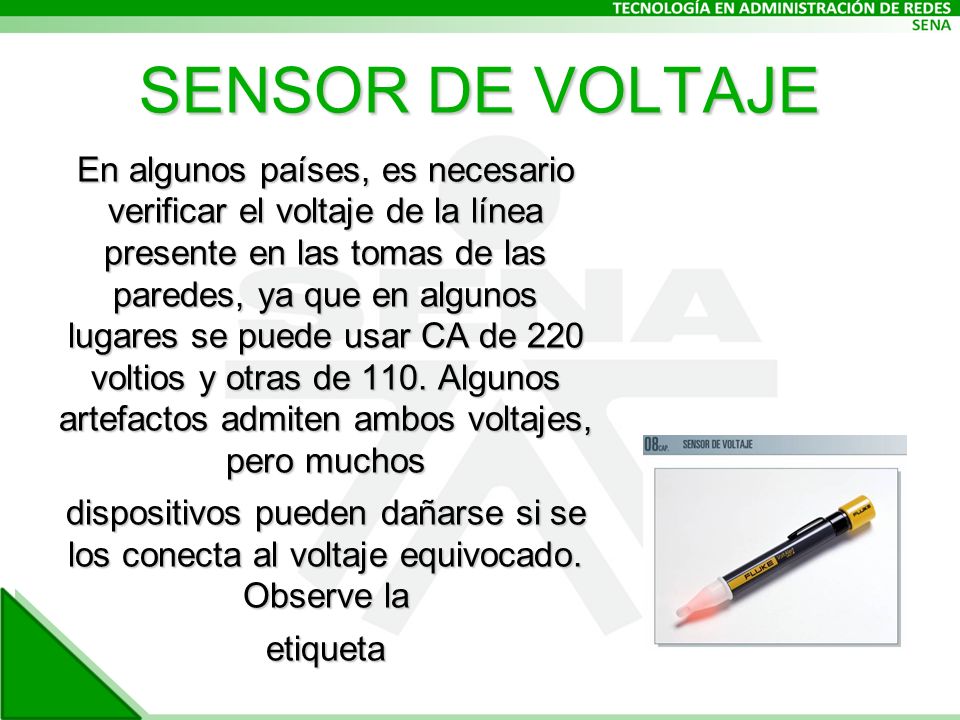

8 SENSOR DE VOLTAJE En algunos países, es necesario verificar el voltaje de la línea presente en las tomas de las paredes, ya que en algunos lugares se puede usar CA de 220 voltios y otras de 110. Algunos artefactos admiten ambos voltajes, pero muchos dispositivos pueden dañarse si se los conecta al voltaje equivocado. Observe la etiqueta

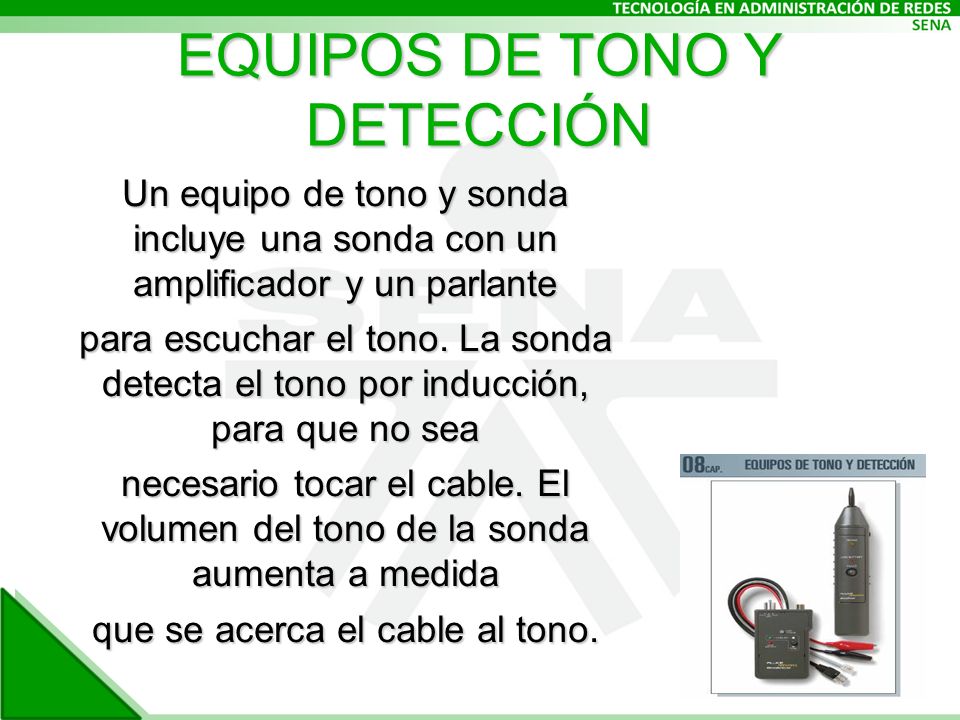

9 EQUIPOS DE TONO Y DETECCIÓN Un equipo de tono y sonda incluye una sonda con un amplificador y un parlante para escuchar el tono. La sonda detecta el tono por inducción, para que no sea necesario tocar el cable. El volumen del tono de la sonda aumenta a medida que se acerca el cable al tono.

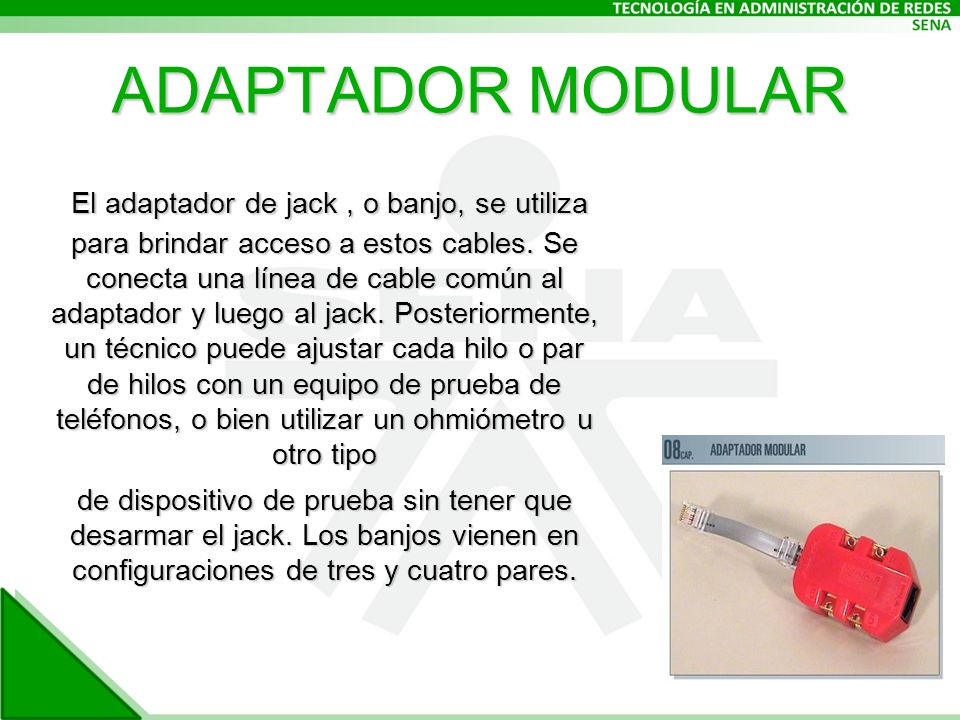

10 ADAPTADOR MODULAR El adaptador de jack, o banjo, se utiliza para brindar acceso a estos cables. Se conecta una línea de cable común al adaptador y luego al jack. Posteriormente, un técnico puede ajustar cada hilo o par de hilos con un equipo de prueba de teléfonos, o bien utilizar un ohmiómetro u otro tipo de dispositivo de prueba sin tener que desarmar el jack. Los banjos vienen en configuraciones de tres y cuatro pares.

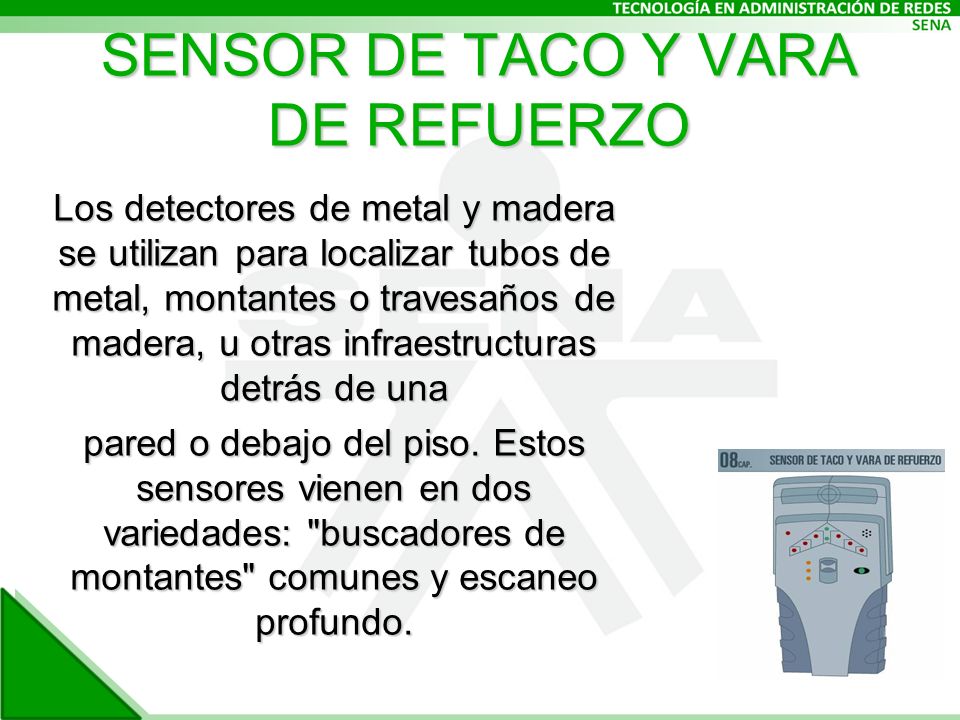

11 SENSOR DE TACO Y VARA DE REFUERZO Los detectores de metal y madera se utilizan para localizar tubos de metal, montantes o travesaños de madera, u otras infraestructuras detrás de una pared o debajo del piso. Estos sensores vienen en dos variedades: "buscadores de montantes" comunes y escaneo profundo.

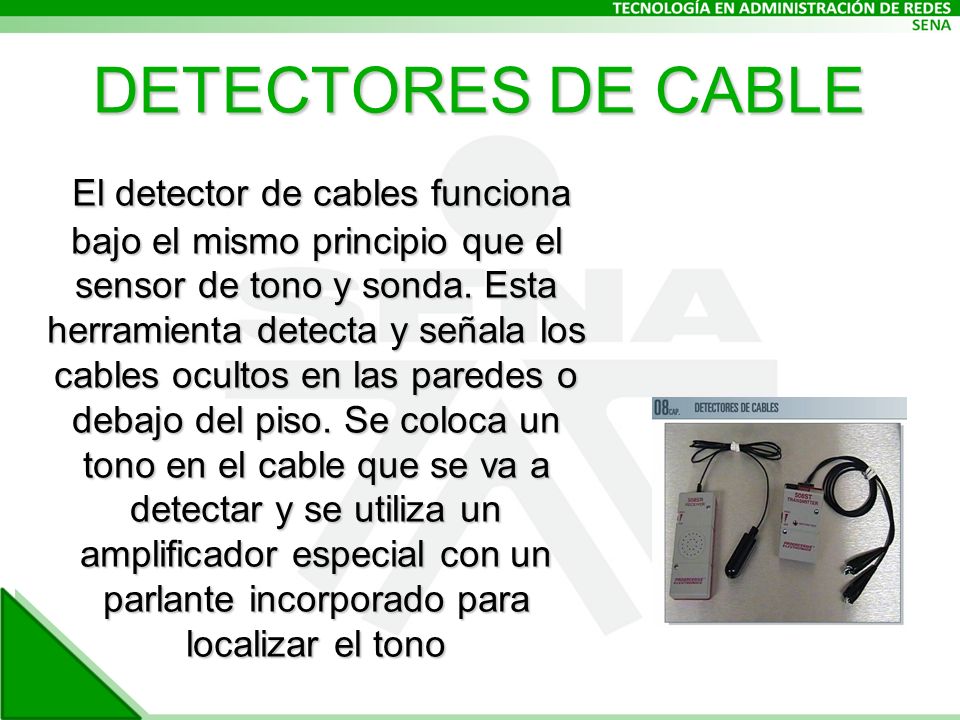

12 DETECTORES DE CABLE El detector de cables funciona bajo el mismo principio que el sensor de tono y sonda. Esta herramienta detecta y señala los cables ocultos en las paredes o debajo del piso. Se coloca un tono en el cable que se va a detectar y se utiliza un amplificador especial con un parlante incorporado para localizar el tono

13 BISTURI instrumento en forma de cuchillo pequeño, de hoja fina, puntiaguda, de uno o dos cortes, que se usa en procedimientos de cirugía, disecciones anatómicas, autopsias y vivisecciones. También es un instrumento muy usado en artesanía, manualidades y en general en aquellas actividades o artes en que se requieren cortes finos y precisos.

14 BROCAS pieza metálica de corte utilizada mediante una herramienta mecánica llamada taladro, berbiquí u otra máquina afín, que haciendo girar la broca es normalmente empleada para crear orificios o agujeros en diversos materiales. La gran diversidad de brocas, como la gran cantidad de industrias que emplean este tipo de piezas, hace que existan brocas específicas para usos específicos.

15 LIMA consistente en una barra de acero al carbono templado con ranuras llamadas dientes, y con una empuñadura llamada mango, que se usa para desbastar y afinar todo tipo de piezas metálicas, de plástico o de madera. Es una herramienta básica en los trabajos de ajuste.

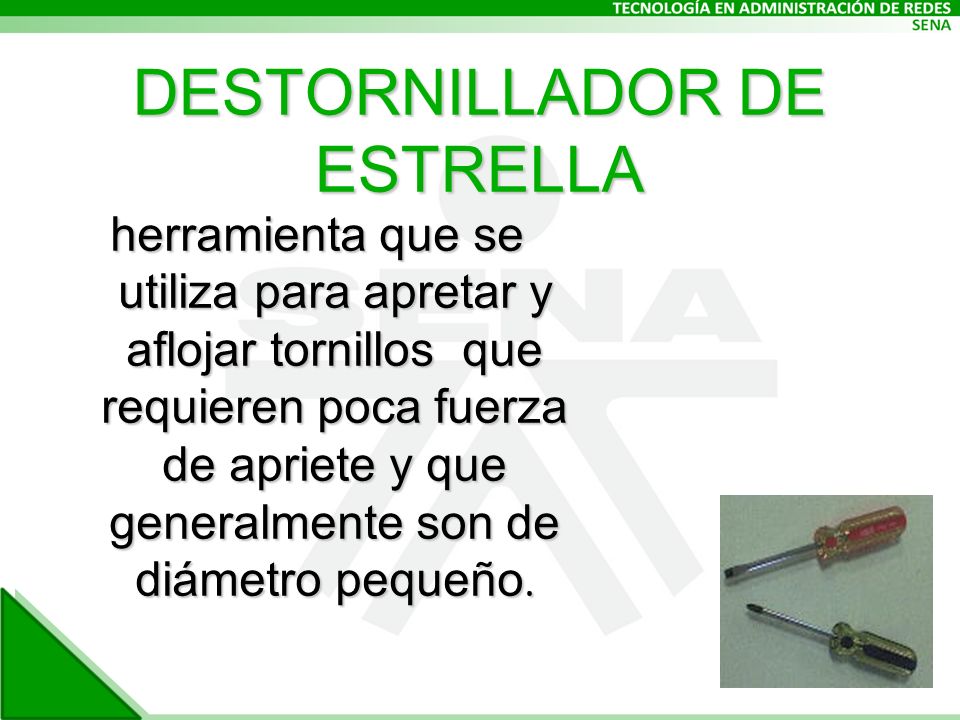

16 DESTORNILLADOR DE ESTRELLA herramienta que se utiliza para apretar y aflojar tornillos que requieren poca fuerza de apriete y que generalmente son de diámetro pequeño.

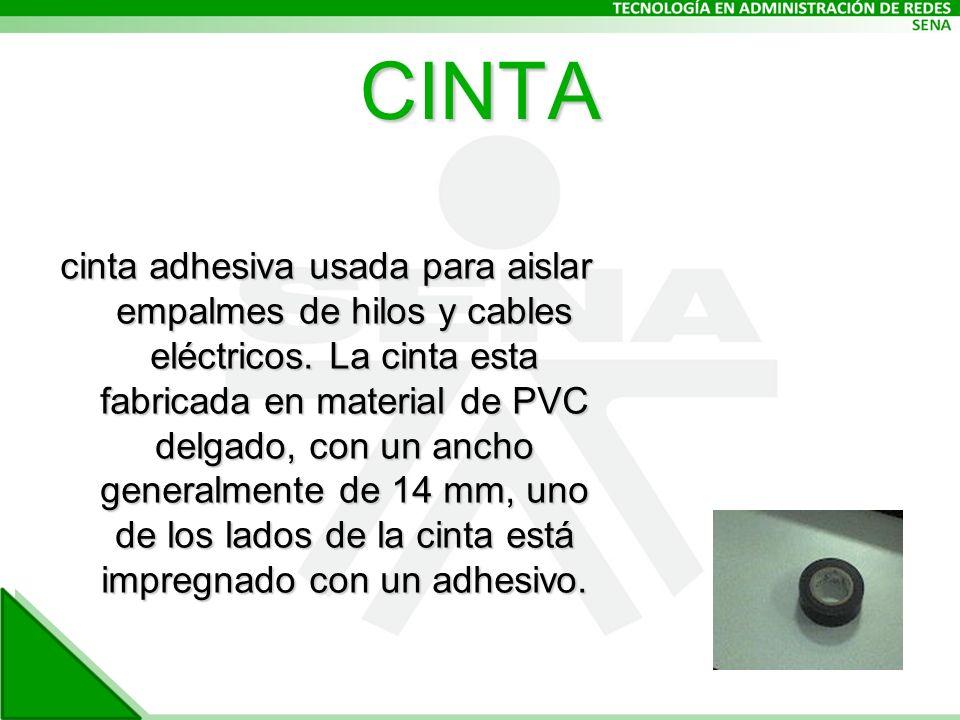

17 CINTA cinta adhesiva usada para aislar empalmes de hilos y cables eléctricos. La cinta esta fabricada en material de PVC delgado, con un ancho generalmente de 14 mm, uno de los lados de la cinta está impregnado con un adhesivo.

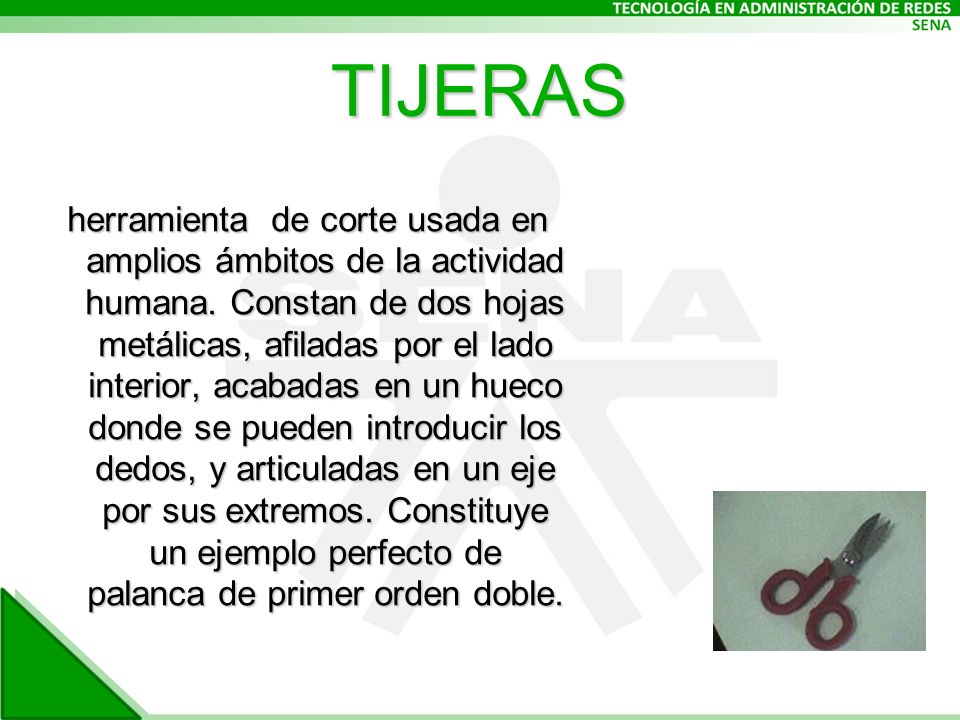

18 TIJERAS herramienta de corte usada en amplios ámbitos de la actividad humana. Constan de dos hojas metálicas, afiladas por el lado interior, acabadas en un hueco donde se pueden introducir los dedos, y articuladas en un eje por sus extremos. Constituye un ejemplo perfecto de palanca de primer orden doble.

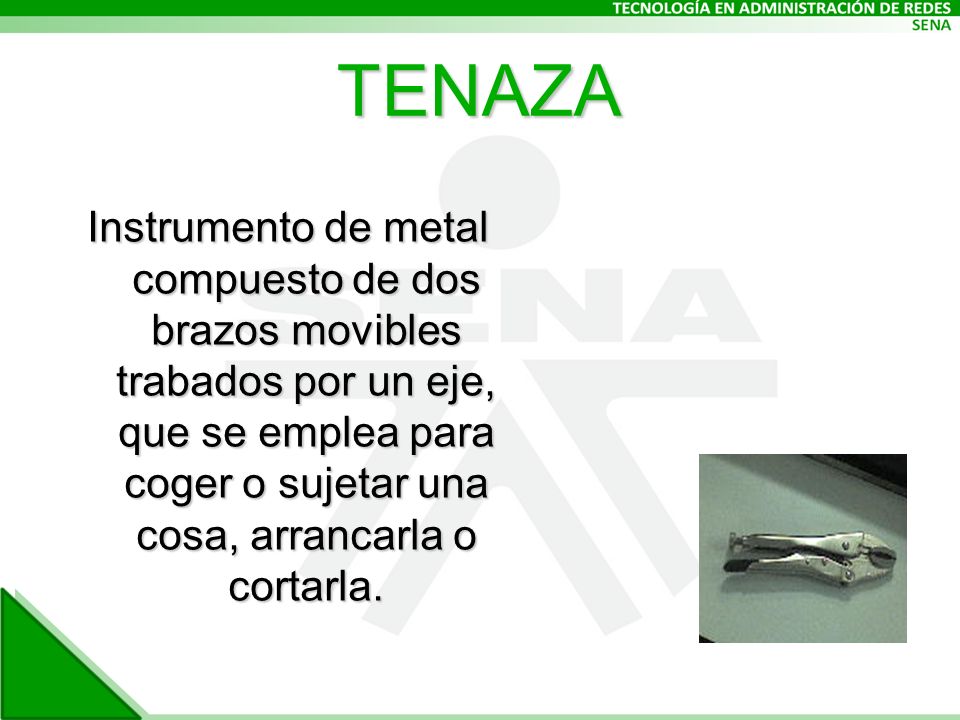

19 TENAZA Instrumento de metal compuesto de dos brazos movibles trabados por un eje, que se emplea para coger o sujetar una cosa, arrancarla o cortarla.

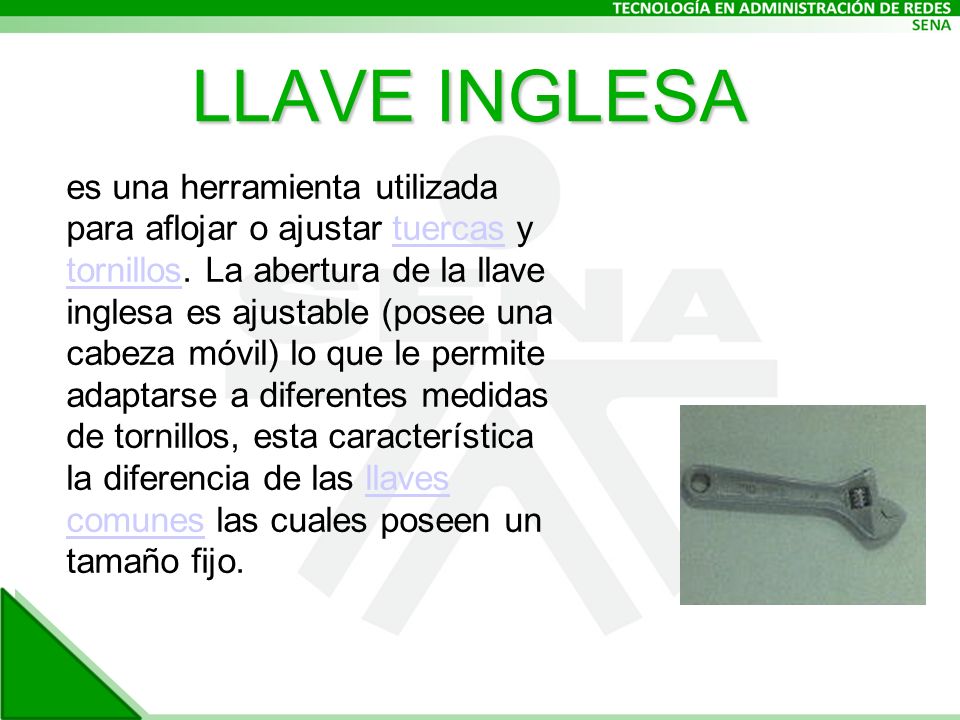

20 LLAVE INGLESA es una herramienta utilizada para aflojar o ajustar tuercas y tornillos. La abertura de la llave inglesa es ajustable (posee una cabeza móvil) lo que le permite adaptarse a diferentes medidas de tornillos, esta característica la diferencia de las llaves comunes las cuales poseen un tamaño fijo.tuercas tornillosllaves comunes

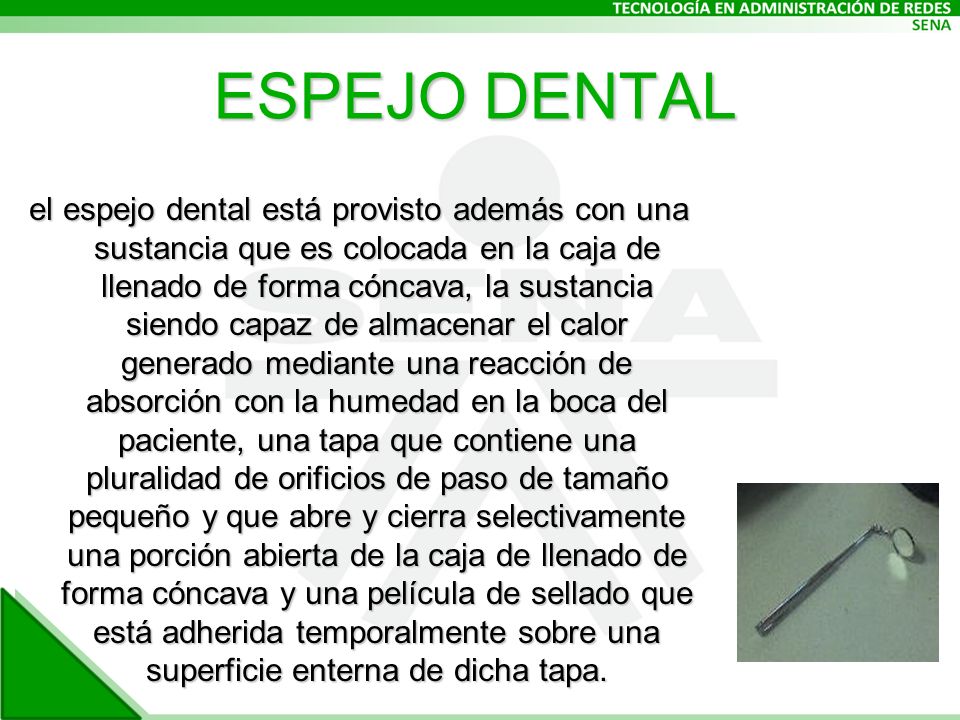

21 ESPEJO DENTAL el espejo dental está provisto además con una sustancia que es colocada en la caja de llenado de forma cóncava, la sustancia siendo capaz de almacenar el calor generado mediante una reacción de absorción con la humedad en la boca del paciente, una tapa que contiene una pluralidad de orificios de paso de tamaño pequeño y que abre y cierra selectivamente una porción abierta de la caja de llenado de forma cóncava y una película de sellado que está adherida temporalmente sobre una superficie enterna de dicha tapa.

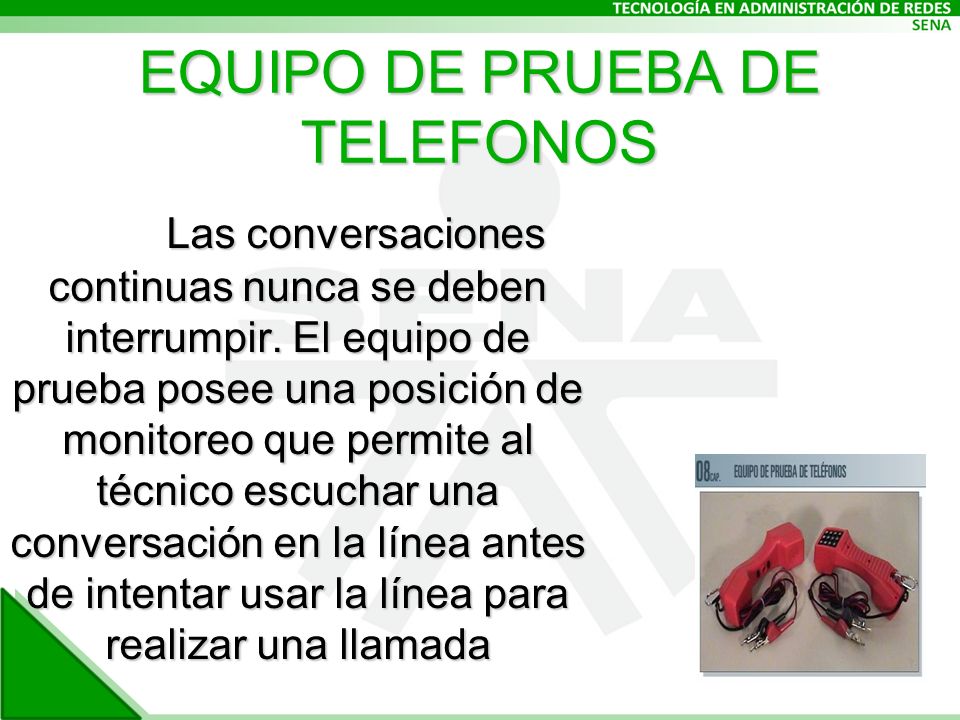

22 EQUIPO DE PRUEBA DE TELEFONOS Las conversaciones continuas nunca se deben interrumpir. El equipo de prueba posee una posición de monitoreo que permite al técnico escuchar una conversación en la línea antes de intentar usar la línea para realizar una llamada Las conversaciones continuas nunca se deben interrumpir. El equipo de prueba posee una posición de monitoreo que permite al técnico escuchar una conversación en la línea antes de intentar usar la línea para realizar una llamada

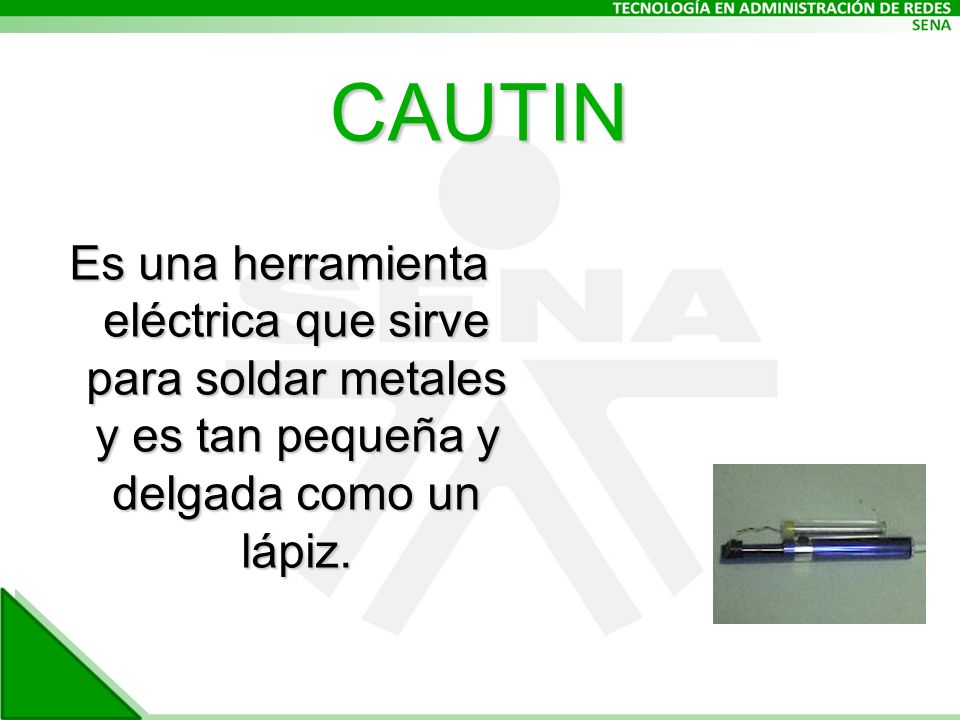

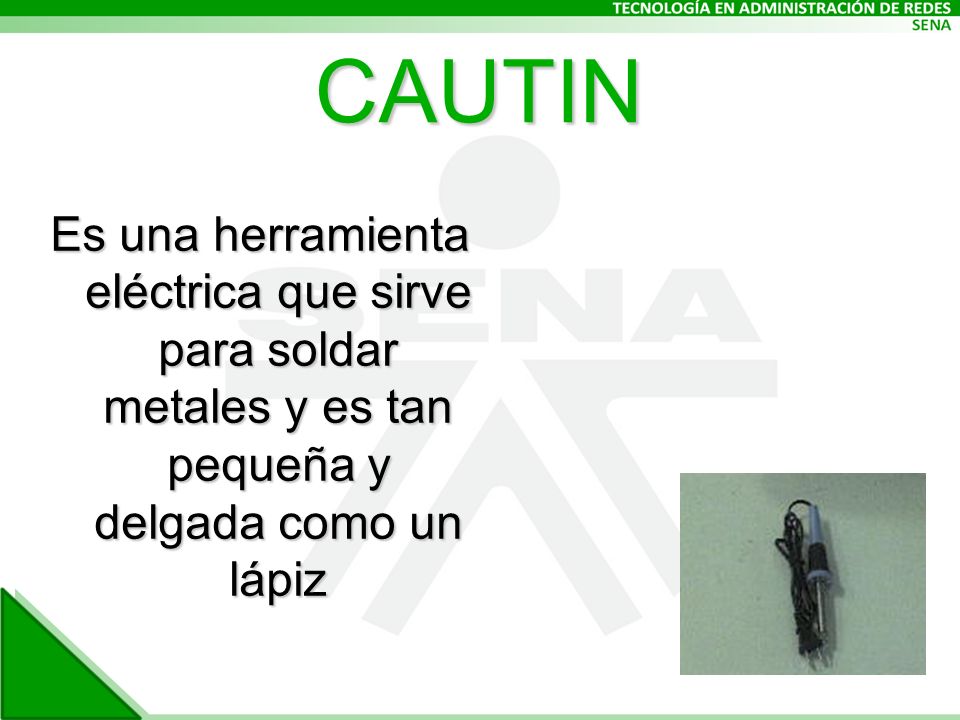

23 CAUTIN Es una herramienta eléctrica que sirve para soldar metales y es tan pequeña y delgada como un lápiz

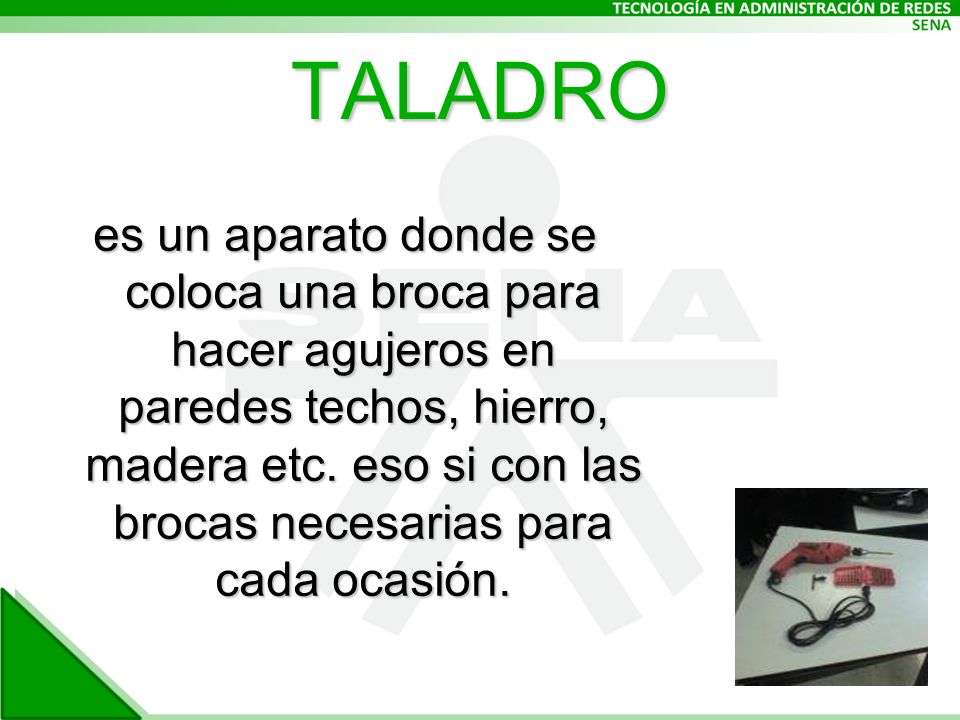

24 TALADRO es un aparato donde se coloca una broca para hacer agujeros en paredes techos, hierro, madera etc. eso si con las brocas necesarias para cada ocasión.

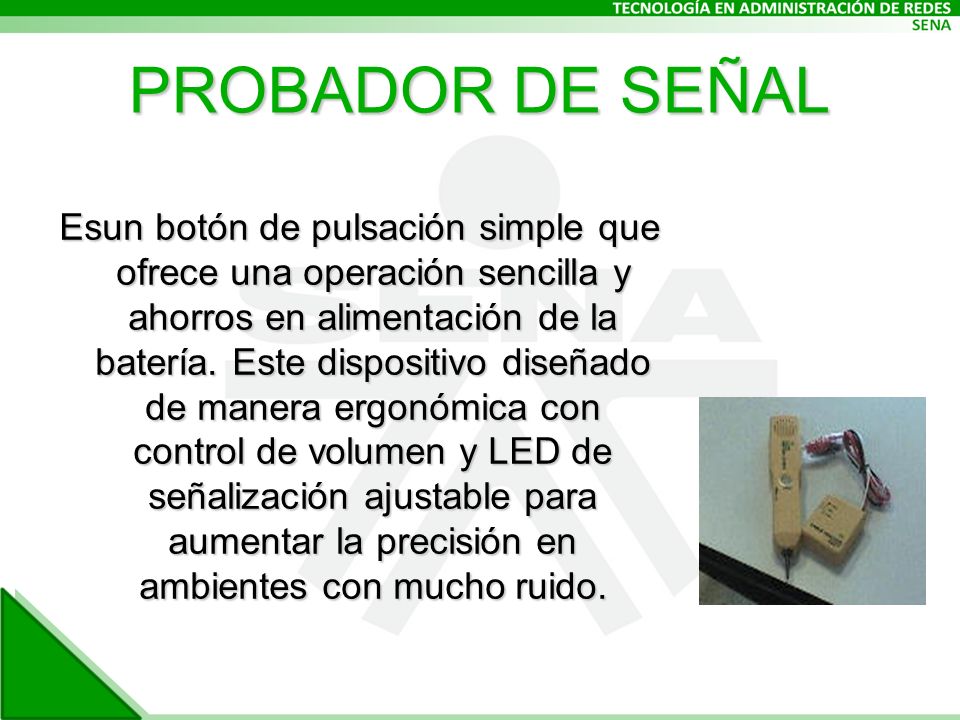

25 PROBADOR DE SEÑAL Esun botón de pulsación simple que ofrece una operación sencilla y ahorros en alimentación de la batería. Este dispositivo diseñado de manera ergonómica con control de volumen y LED de señalización ajustable para aumentar la precisión en ambientes con mucho ruido. Esun botón de pulsación simple que ofrece una operación sencilla y ahorros en alimentación de la batería. Este dispositivo diseñado de manera ergonómica con control de volumen y LED de señalización ajustable para aumentar la precisión en ambientes con mucho ruido.

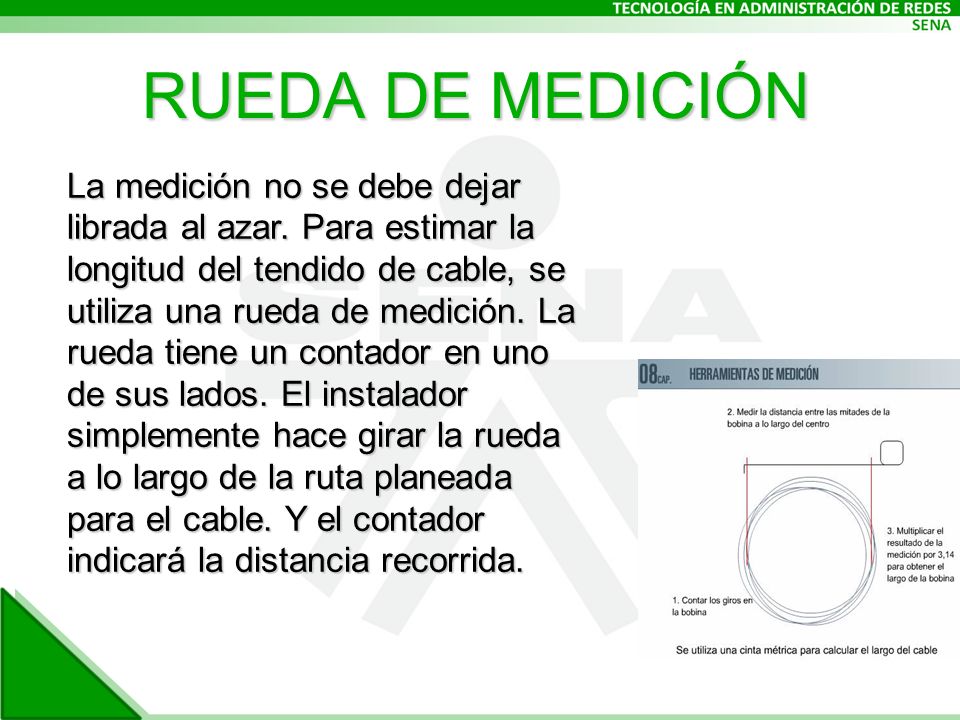

26 RUEDA DE MEDICIÓN La medición no se debe dejar librada al azar. Para estimar la longitud del tendido de cable, se utiliza una rueda de medición. La rueda tiene un contador en uno de sus lados. El instalador simplemente hace girar la rueda a lo largo de la ruta planeada para el cable. Y el contador indicará la distancia recorrida.

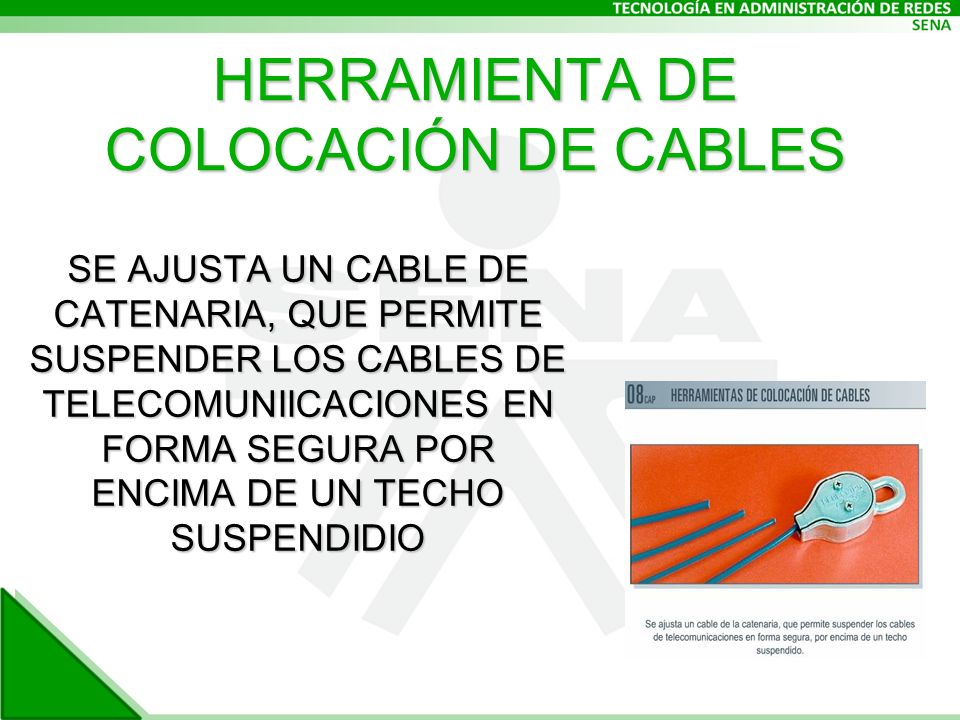

27 HERRAMIENTA DE COLOCACIÓN DE CABLES SE AJUSTA UN CABLE DE CATENARIA, QUE PERMITE SUSPENDER LOS CABLES DE TELECOMUNIICACIONES EN FORMA SEGURA POR ENCIMA DE UN TECHO SUSPENDIDIO

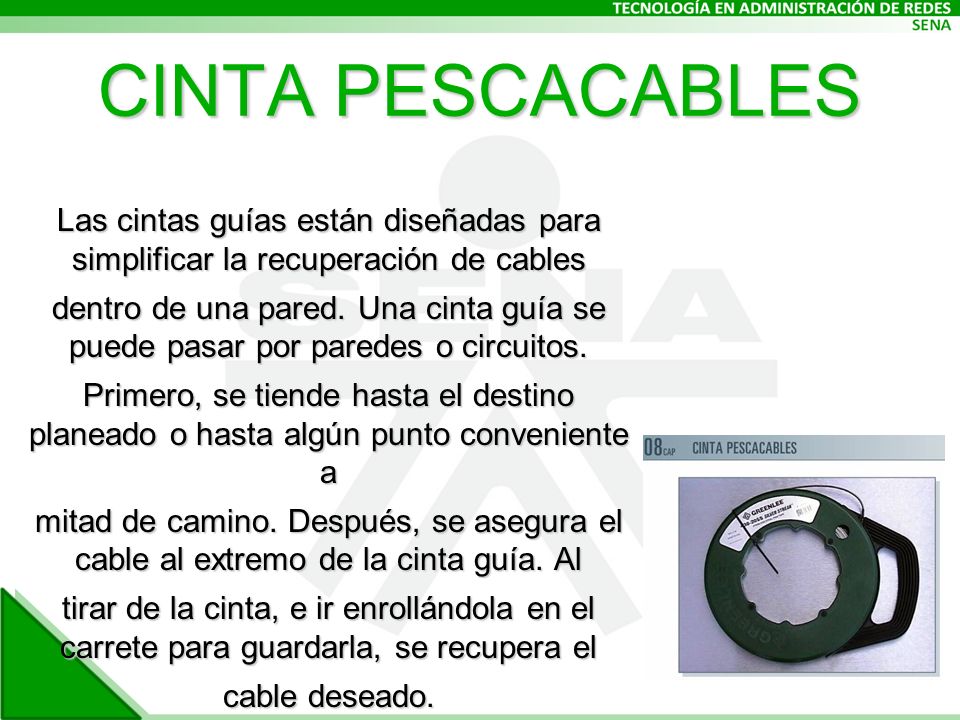

28 CINTA PESCACABLES Las cintas guías están diseñadas para simplificar la recuperación de cables dentro de una pared. Una cinta guía se puede pasar por paredes o circuitos. Primero, se tiende hasta el destino planeado o hasta algún punto conveniente a mitad de camino. Después, se asegura el cable al extremo de la cinta guía. Al tirar de la cinta, e ir enrollándola en el carrete para guardarla, se recupera el cable deseado.

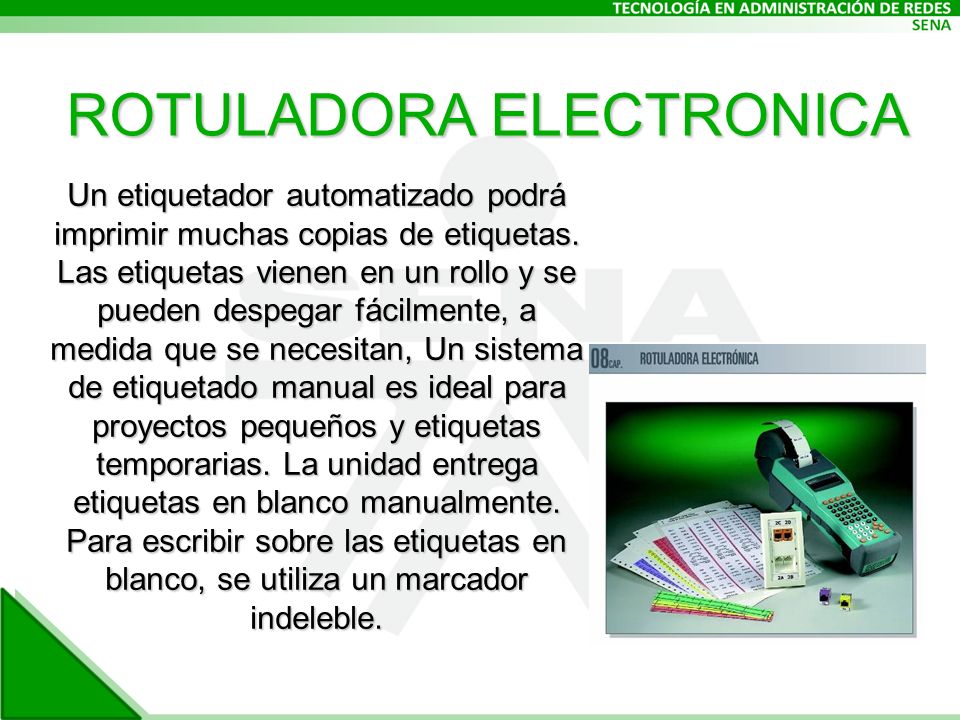

29 ROTULADORA ELECTRONICA Un etiquetador automatizado podrá imprimir muchas copias de etiquetas. Las etiquetas vienen en un rollo y se pueden despegar fácilmente, a medida que se necesitan, Un sistema de etiquetado manual es ideal para proyectos pequeños y etiquetas temporarias. La unidad entrega etiquetas en blanco manualmente. Para escribir sobre las etiquetas en blanco, se utiliza un marcador indeleble.

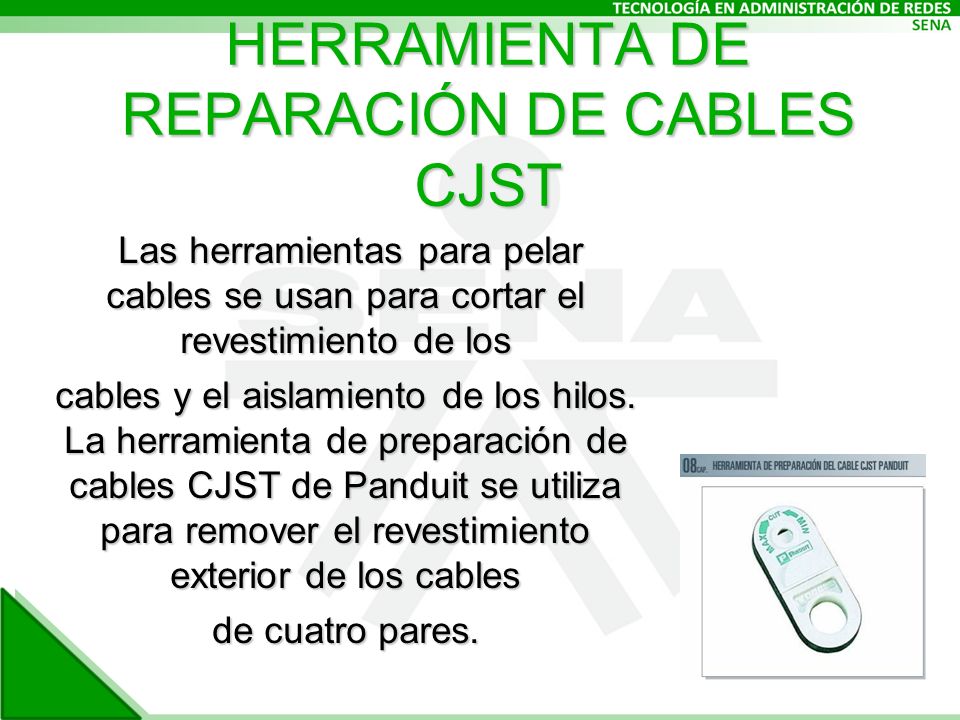

30 HERRAMIENTA DE REPARACIÓN DE CABLES CJST Las herramientas para pelar cables se usan para cortar el revestimiento de los Las herramientas para pelar cables se usan para cortar el revestimiento de los cables y el aislamiento de los hilos. La herramienta de preparación de cables CJST de Panduit se utiliza para remover el revestimiento exterior de los cables de cuatro pares.

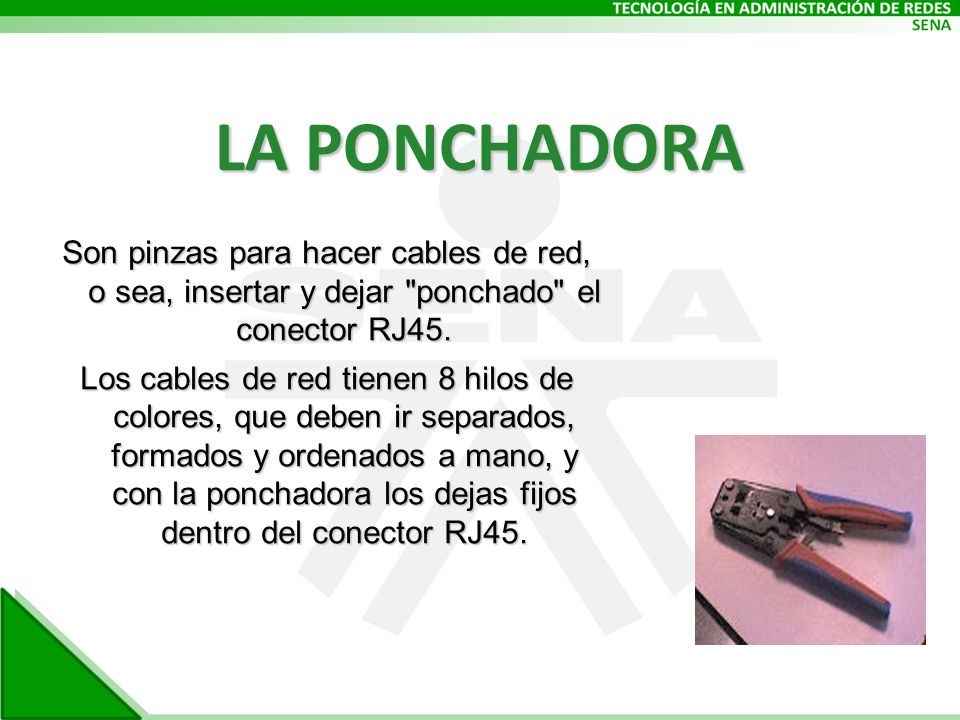

31 LA PONCHADORA Son pinzas para hacer cables de red, o sea, insertar y dejar "ponchado" el conector RJ45. Los cables de red tienen 8 hilos de colores, que deben ir separados, formados y ordenados a mano, y con la ponchadora los dejas fijos dentro del conector RJ45.

32 CONJUNTODE TIJERA Y CUCHILLO EMPALMADORES DE CABLES La tijera puede utilizarse para cortar hilos individuales, quitar el revestimiento de cables más pequeños y el aislamiento de La tijera puede utilizarse para cortar hilos individuales, quitar el revestimiento de cables más pequeños y el aislamiento de hilos individuales. Las tijeras poseen muescas de dos medidas en la parte posterior de la cuchilla para quitar el aislamiento de hilos de calibre 22 a 26

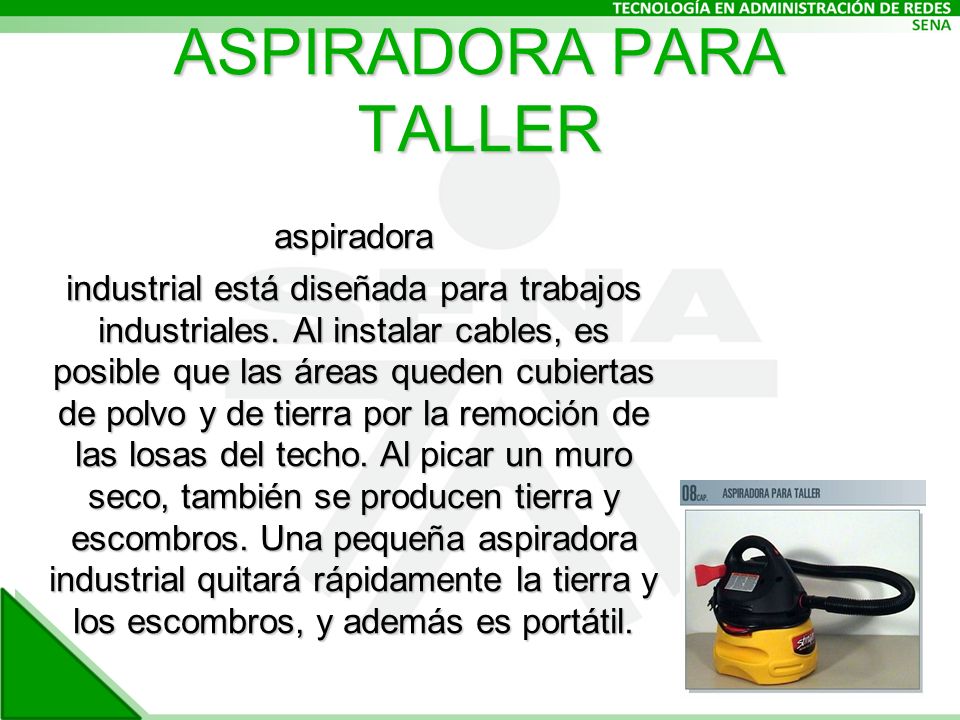

33 ASPIRADORA PARA TALLER aspiradora industrial está diseñada para trabajos industriales. Al instalar cables, es posible que las áreas queden cubiertas de polvo y de tierra por la remoción de las losas del techo. Al picar un muro seco, también se producen tierra y escombros. Una pequeña aspiradora industrial quitará rápidamente la tierra y los escombros, y además es portátil.

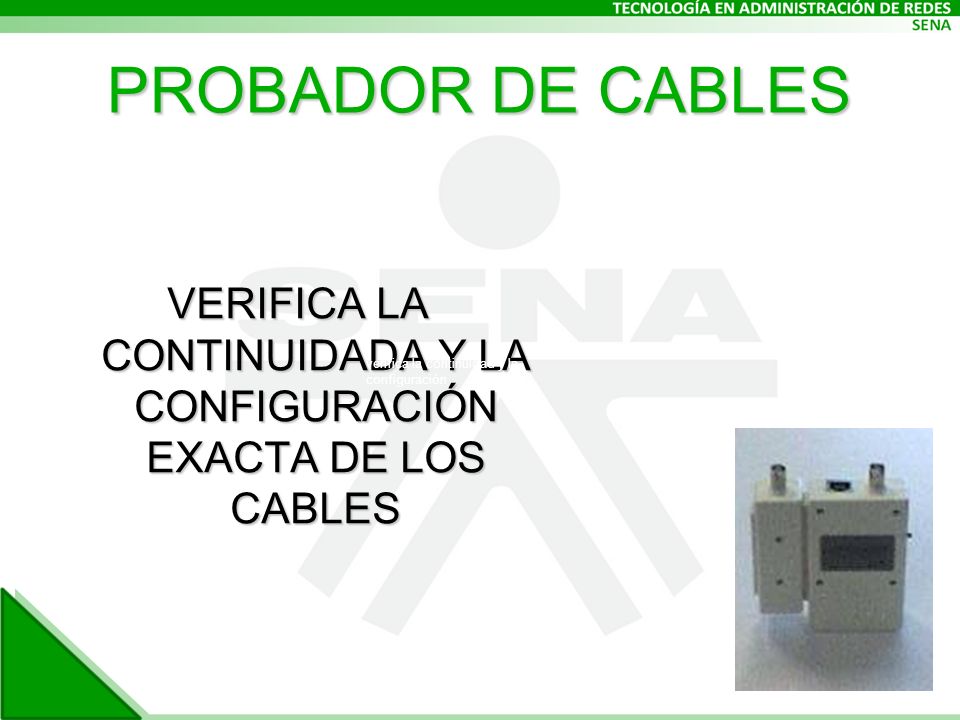

34 VERIFICA LA CONTINUIDADA Y LA CONFIGURACIÓN EXACTA DE LOS CABLES verifica la continuidad y la configuración PROBADOR DE CABLES

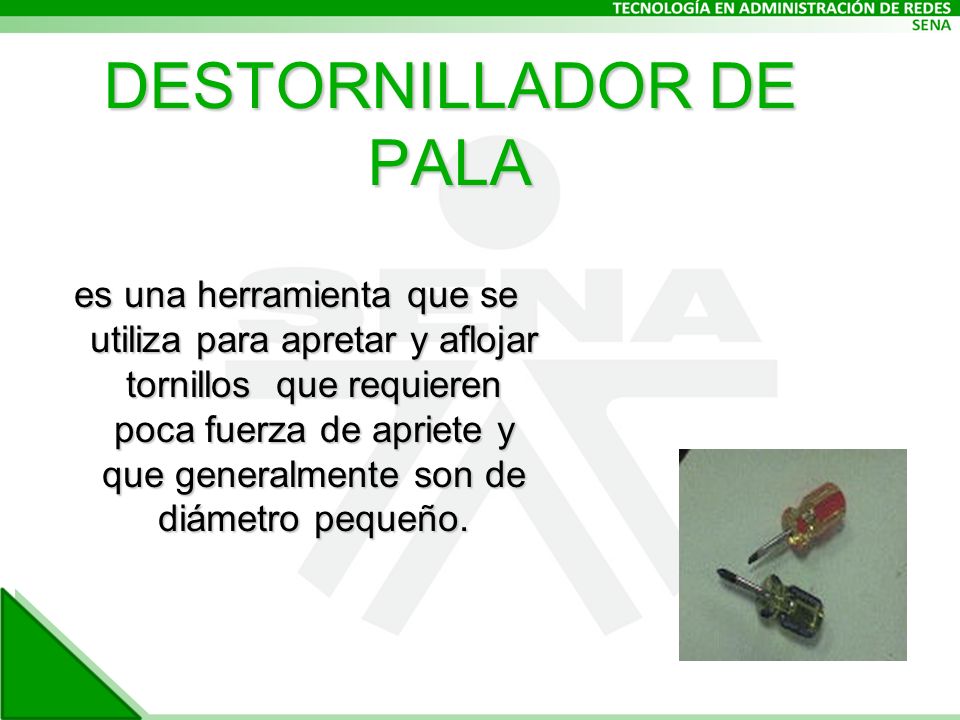

35 es una herramienta que se utiliza para apretar y aflojar tornillos que requieren poca fuerza de apriete y que generalmente son de diámetro pequeño. DESTORNILLADOR DE PALA

36 PINZAS S on una especie de alicate de corte y sujeción usado por electricistas y otros artesanos para doblar, preposicional y cortar alambre. Gracias a su forma alargada, son útiles para alcanzar objetos en cavidades donde los cables u otro material se han atorado o son inalcanzables para los dedos y otros medios.

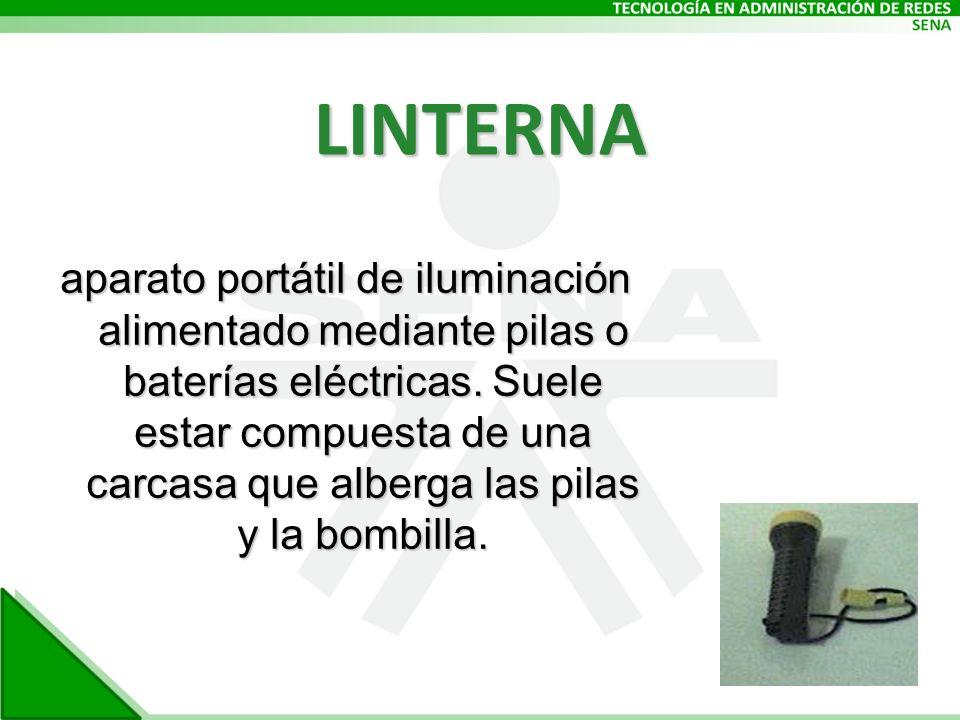

37 LINTERNA aparato portátil de iluminación alimentado mediante pilas o baterías eléctricas. Suele estar compuesta de una carcasa que alberga las pilas y la bombilla.

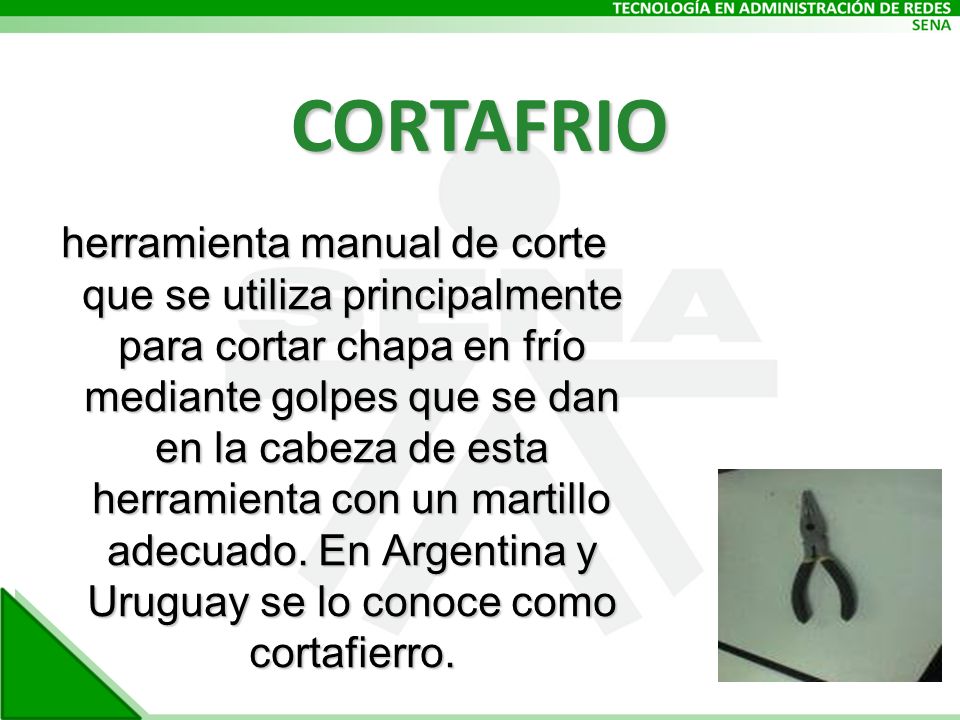

38 CORTAFRIO herramienta manual de corte que se utiliza principalmente para cortar chapa en frío mediante golpes que se dan en la cabeza de esta herramienta con un martillo adecuado. En Argentina y Uruguay se lo conoce como cortafierro.

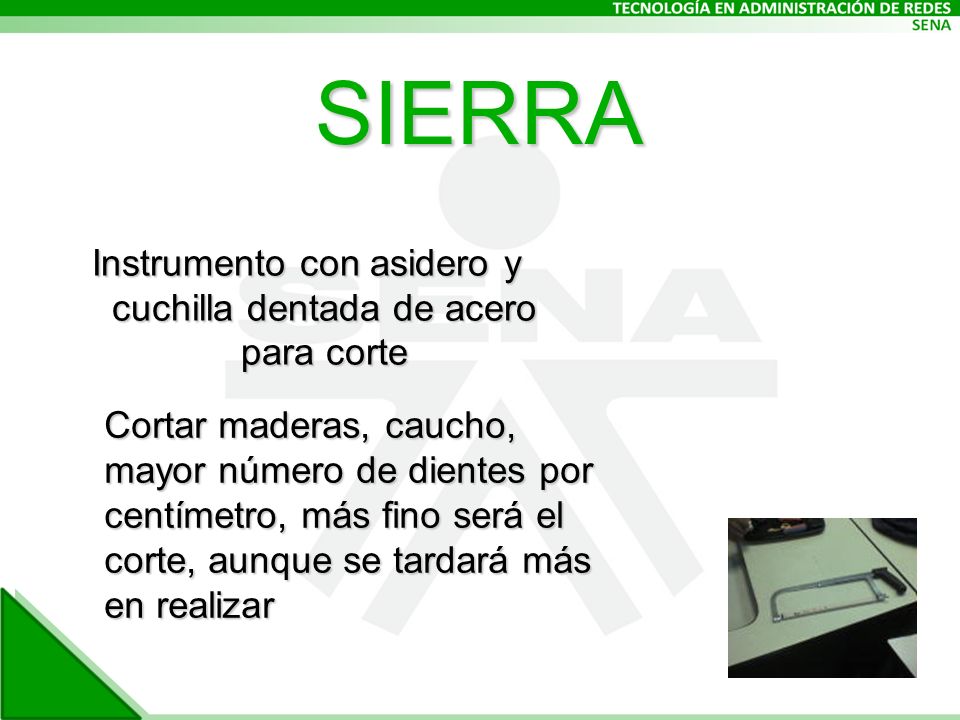

39 SIERRA Instrumento con asidero y cuchilla dentada de acero para corte Cortar maderas, caucho, mayor número de dientes por centímetro, más fino será el corte, aunque se tardará más en realizar

40 CAUTIN Es una herramienta eléctrica que sirve para soldar metales y es tan pequeña y delgada como un lápiz.

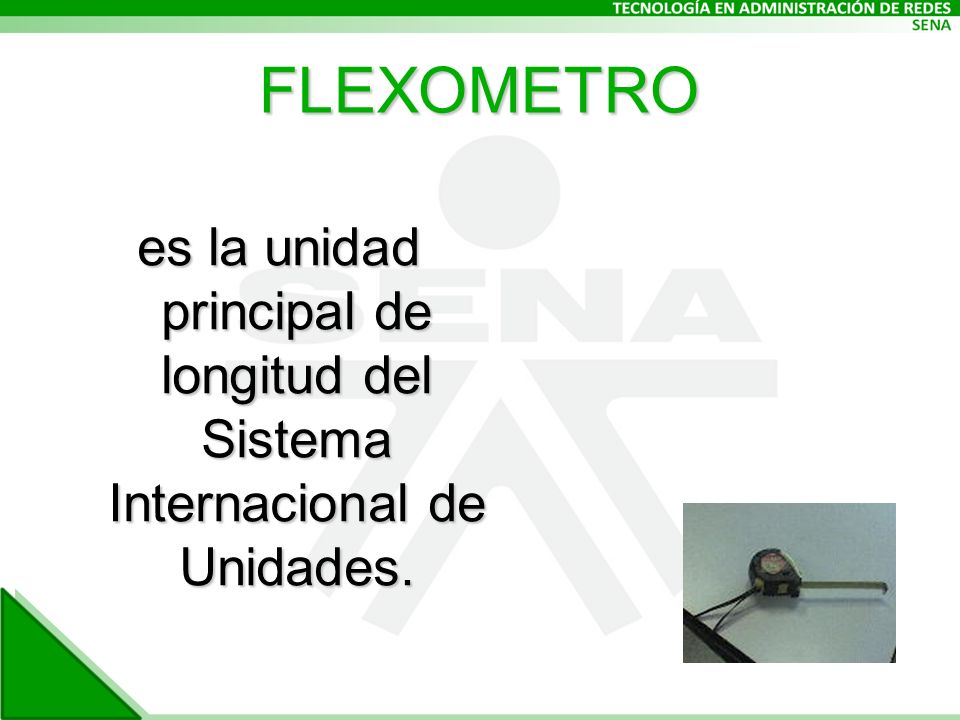

41 FLEXOMETRO es la unidad principal de longitud del Sistema Internacional de Unidades.

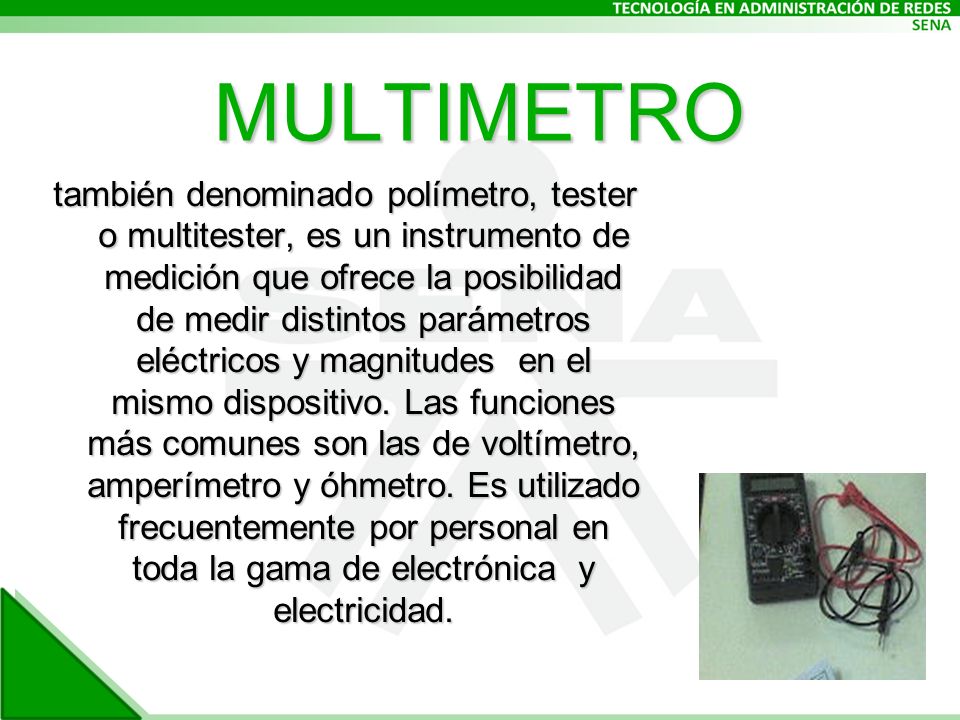

42 MULTIMETRO también denominado polímetro, tester o multitester, es un instrumento de medición que ofrece la posibilidad de medir distintos parámetros eléctricos y magnitudes en el mismo dispositivo. Las funciones más comunes son las de voltímetro, amperímetro y óhmetro. Es utilizado frecuentemente por personal en toda la gama de electrónica y electricidad.

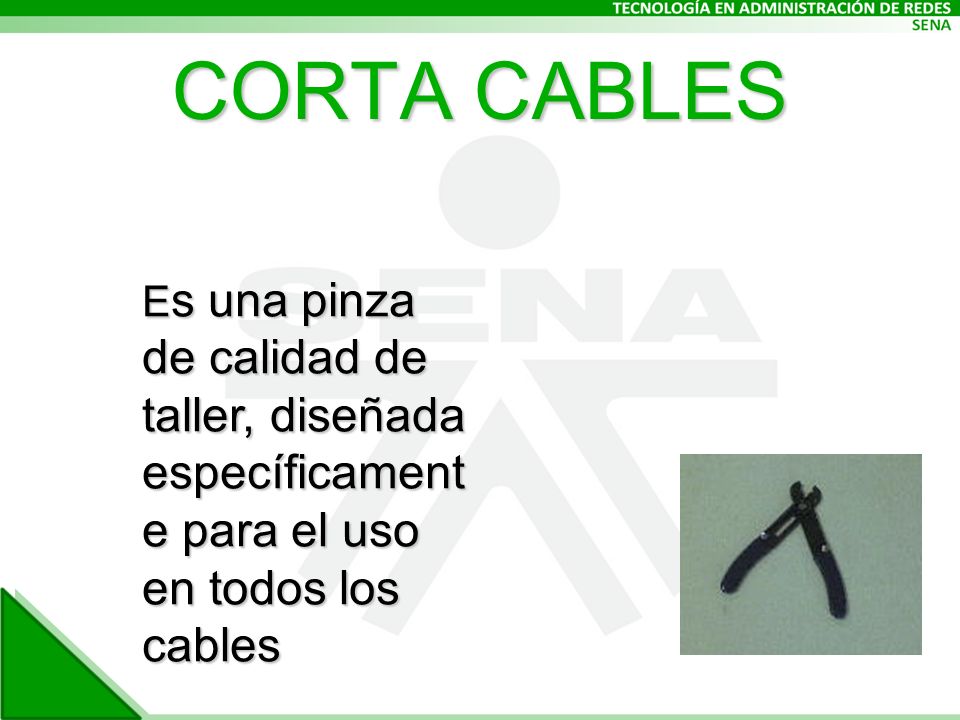

43 CORTA CABLES E s una pinza de calidad de taller, diseñada específicament e para el uso en todos los cables

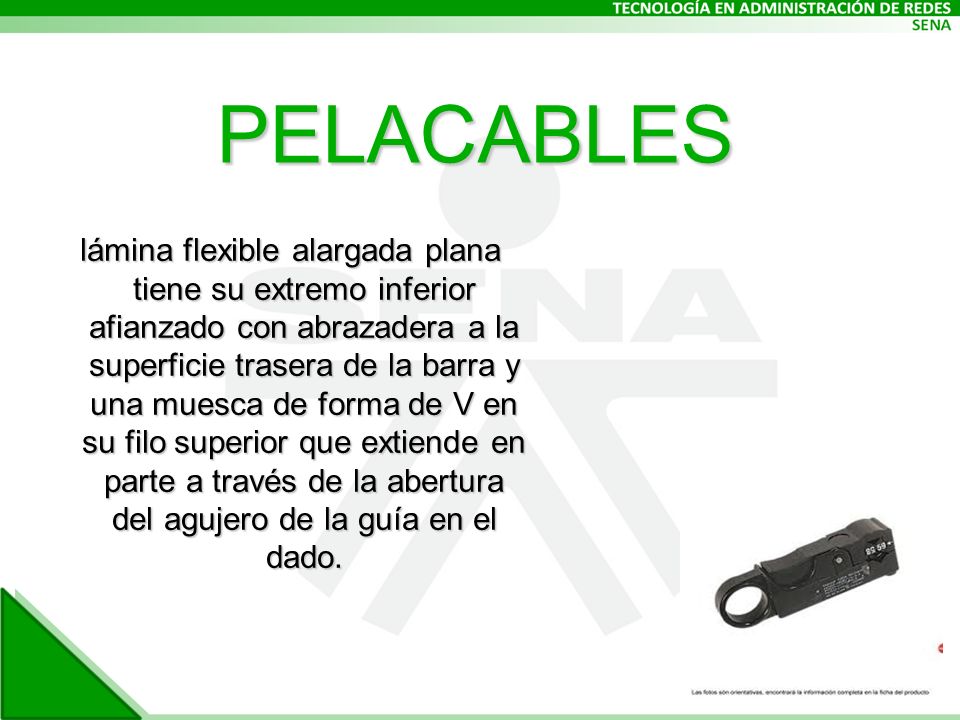

44 PELACABLES lámina flexible alargada plana tiene su extremo inferior afianzado con abrazadera a la superficie trasera de la barra y una muesca de forma de V en su filo superior que extiende en parte a través de la abertura del agujero de la guía en el dado. lámina flexible alargada plana tiene su extremo inferior afianzado con abrazadera a la superficie trasera de la barra y una muesca de forma de V en su filo superior que extiende en parte a través de la abertura del agujero de la guía en el dado.

45 Yessenia duque posada HERRAMIENTAS
