Detector de invasores
2
CIRCUITO SIMPLE (luz de alarma activa):
Armado paso a paso CIRCUITO SIMPLE (luz de alarma activa): 1. Colocar el led verde en la bornera (El positivo corresponde a la patita más larga. + -
3
CIRCUITO SIMPLE (luz de alarma activa):

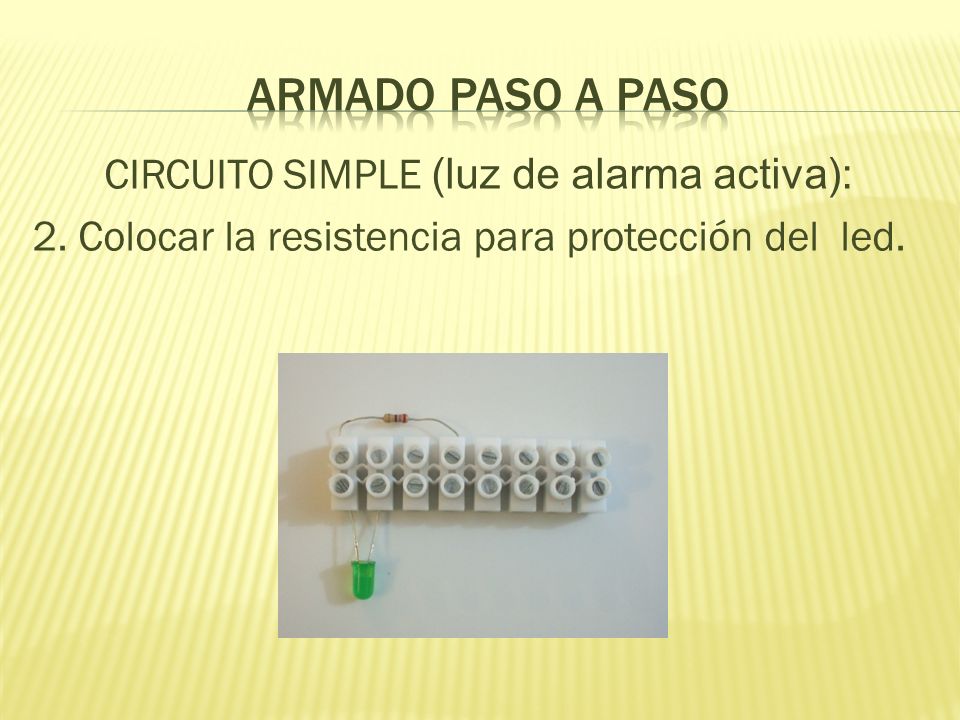

Armado paso a paso CIRCUITO SIMPLE (luz de alarma activa): 2. Colocar la resistencia para protección del led.
4
CIRCUITO SIMPLE (luz de alarma activa):
Armado paso a paso CIRCUITO SIMPLE (luz de alarma activa): 3. a- Unir la ficha de la b- Incorporar la llave llave eléctrica con el eléctrica y el portapilas portapilas a la bornera .
5
CIRCUITO SIMPLE (luz de alarma activa):
Armado paso a paso CIRCUITO SIMPLE (luz de alarma activa): 4. Probar el funcionamiento con la llave y la batería.
6
CIRCUITO PARALELO (led verde y rojo):
Armado paso a paso CIRCUITO PARALELO (led verde y rojo): 5. Colocar el led rojo (no se olviden de respetar la ubicación del polo positivo - +
7
CIRCUITO PARALELO (led verde y rojo):
Armado paso a paso CIRCUITO PARALELO (led verde y rojo): 6. Colocar la resistencia
8
CIRCUITO PARALELO (led verde y rojo):
Armado paso a paso CIRCUITO PARALELO (led verde y rojo): 7. Colocar el sensor magnético.
9
CIRCUITO PARALELO (led verde y rojo):
Armado paso a paso CIRCUITO PARALELO (led verde y rojo): 8. Probar el funcionamiento colocando la llave y el imán.
10
Armado paso a paso CIRCUITO CON BUZER:
9. Colocar el buzer en paralelo al led rojo. El cable rojo del buzer se conecta al positivo.
11
Armado paso a paso Montaje: 10. Perforar la carcasa.
Agujero para la llave (6 mm) Agujeros para los leds (5mm)
12
Armado paso a paso Montaje:
11. Colocar el circuito dentro de la carcasa de manera que los led coincidan con los agujeros y enroscar la llave con su tuerca.
13
Armado paso a paso Montaje:
11. Colocar la tapa inferior y listo para instalar.
