Specialists in Heat Transfer Products and Services SELECCION Y APLICACIÓN DE CONDESADORES EVAPORATIVOS SELECCION Y APLICACIÓN DE CONDESADORES EVAPORATIVOS.

Presentación del tema: "Specialists in Heat Transfer Products and Services SELECCION Y APLICACIÓN DE CONDESADORES EVAPORATIVOS SELECCION Y APLICACIÓN DE CONDESADORES EVAPORATIVOS."— Transcripción de la presentación:

1 Specialists in Heat Transfer Products and Services SELECCION Y APLICACIÓN DE CONDESADORES EVAPORATIVOS SELECCION Y APLICACIÓN DE CONDESADORES EVAPORATIVOS

2 Specialists in Heat Transfer Products and Services TOPICOS DE DISCUSION: Dimensionamiento & Selección de Condensadores Dimensionamiento & Selección de Condensadores Selección de Ejemplo Selección de Ejemplo Seleccionando el tipo de Condensador Seleccionando el tipo de Condensador Capacidades del Producto Capacidades del Producto Parámetros del Proyecto Parámetros del Proyecto Control de la Capacidad del Condensador Control de la Capacidad del Condensador Dimensionamiento & Selección de Condensadores Dimensionamiento & Selección de Condensadores Selección de Ejemplo Selección de Ejemplo Seleccionando el tipo de Condensador Seleccionando el tipo de Condensador Capacidades del Producto Capacidades del Producto Parámetros del Proyecto Parámetros del Proyecto Control de la Capacidad del Condensador Control de la Capacidad del Condensador

3 Specialists in Heat Transfer Products and Services Dimensionamiento & SELECCIÓN: Efectos de la Refrigeración Efectos de la Refrigeración Métodos de Selección Métodos de Selección Efectos de la Refrigeración Efectos de la Refrigeración Métodos de Selección Métodos de Selección

4 Specialists in Heat Transfer Products and Services Dimensionamiento & SELECCIÓN: Medida en Toneladas 1 Ton = Cantidad de Calor Requerida para Derretir una Tonelada de Hielo en 24 Horas. 1 Ton = Cantidad de Calor Requerida para Derretir una Tonelada de Hielo en 24 Horas. 1 Tonelada de Evaporador= 12,000 Btuh 1 Tonelada de Evaporador= 12,000 Btuh 1 Tonelada de Condensador = 14,700 Btuh 1 Tonelada de Condensador = 14,700 Btuh Medida en Toneladas 1 Ton = Cantidad de Calor Requerida para Derretir una Tonelada de Hielo en 24 Horas. 1 Ton = Cantidad de Calor Requerida para Derretir una Tonelada de Hielo en 24 Horas. 1 Tonelada de Evaporador= 12,000 Btuh 1 Tonelada de Evaporador= 12,000 Btuh 1 Tonelada de Condensador = 14,700 Btuh 1 Tonelada de Condensador = 14,700 Btuh Efectos de la Refrigeración:

5 Specialists in Heat Transfer Products and Services Toneladas Nominales= Carga Actual de Calor Toneladas Nominales= Carga Actual de Calor Toneladas Correctas Cuentan para el Sistema Toneladas Correctas Cuentan para el Sistema Condiciones de Operación Condiciones de Operación Temperatura de Succión Temperatura de Succión Temperatura de Condensación Temperatura de Condensación Temperatura de Bulbo Húmedo Temperatura de Bulbo Húmedo Toneladas Nominales= Carga Actual de Calor Toneladas Nominales= Carga Actual de Calor Toneladas Correctas Cuentan para el Sistema Toneladas Correctas Cuentan para el Sistema Condiciones de Operación Condiciones de Operación Temperatura de Succión Temperatura de Succión Temperatura de Condensación Temperatura de Condensación Temperatura de Bulbo Húmedo Temperatura de Bulbo Húmedo Toneladas Nominales vs. Toneladas Correctas : Dimensionamiento & SELECCIÓN Dimensionamiento & SELECCIÓN :

6 Specialists in Heat Transfer Products and Services Carga del Evaporador Carga del Evaporador Caballaje del Compresor Caballaje del Compresor Presión de Condensado Presión de Condensado Condiciones del Ambiente Condiciones del Ambiente Carga del Evaporador Carga del Evaporador Caballaje del Compresor Caballaje del Compresor Presión de Condensado Presión de Condensado Condiciones del Ambiente Condiciones del Ambiente Criterios de Selección: Dimensionamiento & SELECCIÓN

7 Specialists in Heat Transfer Products and Services Toneladas de Evaporador Toneladas de Evaporador Rechazo del Calor Rechazo del Calor Toneladas de Evaporador Toneladas de Evaporador Rechazo del Calor Rechazo del Calor Metodos de Selección: Dimensionamiento & SELECCIÓN

8 Specialists in Heat Transfer Products and Services Toneladas de Evaporador Toneladas de Evaporador Temperatura de Succión (STF) Temperatura de Succión (STF) Temperatura de Condensación (CTF) Temperatura de Condensación (CTF) Bulbo Humedo Bulbo Humedo Corr. Tons = Nom. X STF X CTF Toneladas de Evaporador Toneladas de Evaporador Temperatura de Succión (STF) Temperatura de Succión (STF) Temperatura de Condensación (CTF) Temperatura de Condensación (CTF) Bulbo Humedo Bulbo Humedo Corr. Tons = Nom. X STF X CTF Metodo Toneladas de Evaporador: Dimensionamiento & SELECCIÓN

9 Specialists in Heat Transfer Products and Services Toneladas de Evaporador Toneladas de Evaporador Hp de Compresor Hp de Compresor Temperatura de Condensación Temperatura de Condensación Bulbo Humedo Bulbo Humedo Corr. MBH = Nom. MBH X HRF Toneladas de Evaporador Toneladas de Evaporador Hp de Compresor Hp de Compresor Temperatura de Condensación Temperatura de Condensación Bulbo Humedo Bulbo Humedo Corr. MBH = Nom. MBH X HRF Metodo Rechazo por Calor: Dimensionamiento & SELECCIÓN

10 Specialists in Heat Transfer Products and Services Planta de Almacenamiento en Frio- Chicago, IL 300 TR R-717 300 TR R-717 375 bhp total de Compresor 375 bhp total de Compresor 10ºF Temperatura de Succión 10ºF Temperatura de Succión 95ºF Temperatura de Condensación 95ºF Temperatura de Condensación 78ºF Temperatura de bulbo Humedo 78ºF Temperatura de bulbo Humedo Planta de Almacenamiento en Frio- Chicago, IL 300 TR R-717 300 TR R-717 375 bhp total de Compresor 375 bhp total de Compresor 10ºF Temperatura de Succión 10ºF Temperatura de Succión 95ºF Temperatura de Condensación 95ºF Temperatura de Condensación 78ºF Temperatura de bulbo Humedo 78ºF Temperatura de bulbo Humedo Ejemplo de Selección Dimensionamiento & SELECCIÓN

11 Specialists in Heat Transfer Products and Services Metodo por Carlos Rechazado-- 1. Calcular la Carga Nominal de Calor 300 X 12,000 btuh/ton = 3,600 MBH 370 X 2,545 btuh/hp = 942 MBH Calor Total Rechazado = 4,542 MBH 2. Identificar Factor de Correción 95ºF Cond & 78ºF WB = 1.47 Metodo por Carlos Rechazado-- 1. Calcular la Carga Nominal de Calor 300 X 12,000 btuh/ton = 3,600 MBH 370 X 2,545 btuh/hp = 942 MBH Calor Total Rechazado = 4,542 MBH 2. Identificar Factor de Correción 95ºF Cond & 78ºF WB = 1.47 Ejemplo de Selección: Dimensionamiento & SELECCIÓN

12 Specialists in Heat Transfer Products and Services Metodo por Calor Rechazado-- 3. Calcular la Carga Correcta 4,542 X 1.47 = 6,677 MBH 4. Seleccionar Modelos de La Tablas de Selección ATC-457B 6,762 MBH Disponible PMCB-4556,689 MBH Disponible LSCB-4807,056 MBH Disponible 5. Usar el Tamaño del Condensador, HP, y el Costo de Seleccionar el Mejor Modelo para El Proyecto. Metodo por Calor Rechazado-- 3. Calcular la Carga Correcta 4,542 X 1.47 = 6,677 MBH 4. Seleccionar Modelos de La Tablas de Selección ATC-457B 6,762 MBH Disponible PMCB-4556,689 MBH Disponible LSCB-4807,056 MBH Disponible 5. Usar el Tamaño del Condensador, HP, y el Costo de Seleccionar el Mejor Modelo para El Proyecto. Ejemplo de Selección: Dimensionamiento & SELECCIÓN

13 Specialists in Heat Transfer Products and Services Método Tonelada de Evaporador -- 1. Identificar Temperatura de Succión Factor de Capacidad +10ºF Succión = 1.09 2. Identificar Temperatura de Condensación. Factor de Corrección. 95ºF Cond & 78ºF WB = 1.51 3. Calcular Carga de Corrección 300 X 1.09 X 1.51 = 494 Tons Método Tonelada de Evaporador -- 1. Identificar Temperatura de Succión Factor de Capacidad +10ºF Succión = 1.09 2. Identificar Temperatura de Condensación. Factor de Corrección. 95ºF Cond & 78ºF WB = 1.51 3. Calcular Carga de Corrección 300 X 1.09 X 1.51 = 494 Tons Ejemplo de Selección: Dimensionamiento & SELECCIÓN

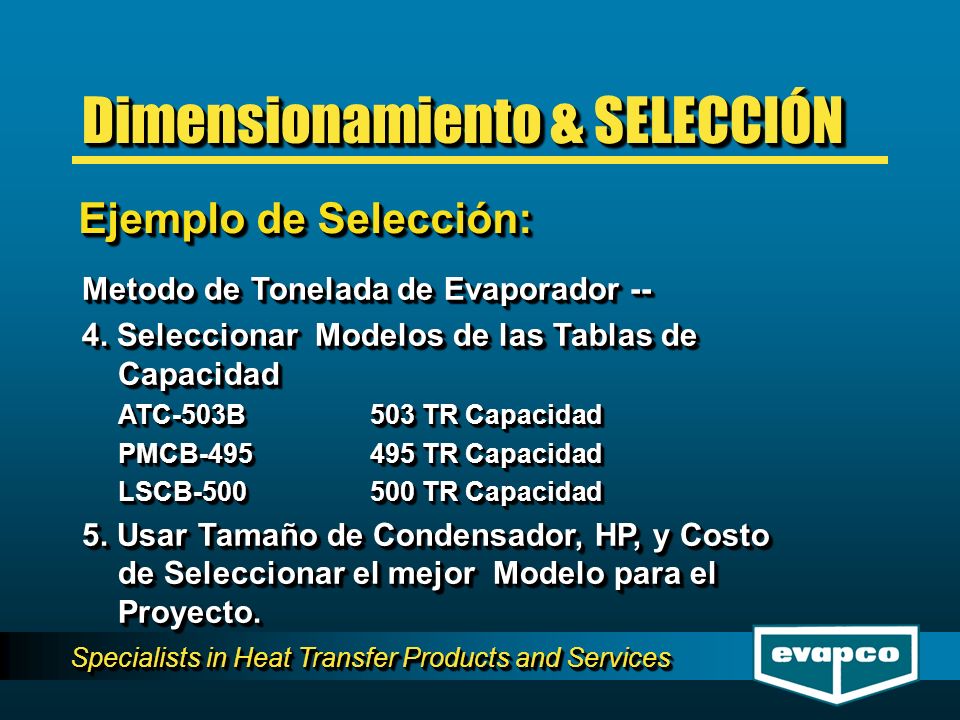

14 Specialists in Heat Transfer Products and Services Metodo de Tonelada de Evaporador -- 4. Seleccionar Modelos de las Tablas de Capacidad ATC-503B 503 TR Capacidad PMCB-495495 TR Capacidad LSCB-500500 TR Capacidad 5. Usar Tamaño de Condensador, HP, y Costo de Seleccionar el mejor Modelo para el Proyecto. Metodo de Tonelada de Evaporador -- 4. Seleccionar Modelos de las Tablas de Capacidad ATC-503B 503 TR Capacidad PMCB-495495 TR Capacidad LSCB-500500 TR Capacidad 5. Usar Tamaño de Condensador, HP, y Costo de Seleccionar el mejor Modelo para el Proyecto. Ejemplo de Selección: Dimensionamiento & SELECCIÓN

15 Specialists in Heat Transfer Products and Services Comparación de Modelos -- Rechazo por CalorEvap. Tons ATC-457BATC-503B ATC-457BATC-503B PMCB-455PMCB-495 PMCB-455PMCB-495 LSCB-460LSCB-500 LSCB-460LSCB-500 El método por Rechazo de Calor es mas Efectivo y debe ser Usado Cuando sea Posible. Comparación de Modelos -- Rechazo por CalorEvap. Tons ATC-457BATC-503B ATC-457BATC-503B PMCB-455PMCB-495 PMCB-455PMCB-495 LSCB-460LSCB-500 LSCB-460LSCB-500 El método por Rechazo de Calor es mas Efectivo y debe ser Usado Cuando sea Posible. Ejemplo de Selección: Dimensionamiento & SELECCIÓN

16 Specialists in Heat Transfer Products and Services TIPOS DE CONDENSADORES Tamaño Tamaño Caballaje de Motor Caballaje de Motor Locación Locación Tamaño Tamaño Caballaje de Motor Caballaje de Motor Locación Locación Cual Usar?

17 Specialists in Heat Transfer Products and Services Layout de Equipos Layout de Equipos Eficiencia del Sistema Eficiencia del Sistema Condiciones Ambientales Condiciones Ambientales Layout de Equipos Layout de Equipos Eficiencia del Sistema Eficiencia del Sistema Condiciones Ambientales Condiciones Ambientales Parámetros de Proyecto: TIPOS DE CONDENSADORES

18 Specialists in Heat Transfer Products and Services Vientos Predominantes Vientos Predominantes Estructuras Alrededor/ Separaciones Minimas Estructuras Alrededor/ Separaciones Minimas Well or Louvered Enclosures Well or Louvered Enclosures Instalaciones en Interiores Instalaciones en Interiores Unidades Existentes o Expanciones Unidades Existentes o Expanciones Problemas por Producir Ruido Problemas por Producir Ruido Accesos para Mantenimiento. Accesos para Mantenimiento. Vientos Predominantes Vientos Predominantes Estructuras Alrededor/ Separaciones Minimas Estructuras Alrededor/ Separaciones Minimas Well or Louvered Enclosures Well or Louvered Enclosures Instalaciones en Interiores Instalaciones en Interiores Unidades Existentes o Expanciones Unidades Existentes o Expanciones Problemas por Producir Ruido Problemas por Producir Ruido Accesos para Mantenimiento. Accesos para Mantenimiento. LAYOUT DEL EQUIPO Problemas con el Layout. Problemas con el Layout.

19 Specialists in Heat Transfer Products and Services WIND DIRECTION CORRECTOCORRECTO LAYOUT DEL EQUIPO

20 Specialists in Heat Transfer Products and Services WIND DIRECTION INCORRECTOINCORRECTO LAYOUT DEL EQUIPO

21 Specialists in Heat Transfer Products and Services 2ºF Incrementados en el Bulbo húmedo Reduce 16% de la Capacidad 2ºF Incrementados en el Bulbo húmedo Reduce 16% de la Capacidad 5 a 6ºF de Incremento puede Reducir la Capacidad arriba de un 50% 5 a 6ºF de Incremento puede Reducir la Capacidad arriba de un 50% 2ºF Incrementados en el Bulbo húmedo Reduce 16% de la Capacidad 2ºF Incrementados en el Bulbo húmedo Reduce 16% de la Capacidad 5 a 6ºF de Incremento puede Reducir la Capacidad arriba de un 50% 5 a 6ºF de Incremento puede Reducir la Capacidad arriba de un 50% Recirculación de la Descarga de Aire LAYOUT DEL EQUIPO

22 Specialists in Heat Transfer Products and Services Se Recomiendan Áreas Claras para las Unidades Se Recomiendan Áreas Claras para las Unidades Tiro Forzado y Tiro Inducido Tiro Forzado y Tiro Inducido Se Recomiendan Áreas Claras para las Unidades Se Recomiendan Áreas Claras para las Unidades Tiro Forzado y Tiro Inducido Tiro Forzado y Tiro Inducido Manual del Layout del Equipo LAYOUT DEL EQUIPO

23 Specialists in Heat Transfer Products and Services AIR INLET D1, D5 or D7 WALL OR BUILDING WALL OR BUILDING INSTALLATION NEXT TO A WALL D2, D6 or D8 Layout de Tiro Inducido LAYOUT DEL EQUIPO

24 Specialists in Heat Transfer Products and Services D3 MULTIPLE UNITS PLACED END-TO-END MULTIPLE UNITS PLACED END-TO-END LAYOUT DEL EQUIPO Layout de Tiro Inducido

25 Specialists in Heat Transfer Products and Services D4 MULTIPLE UNITS PLACED SIDE-BY-SIDE MULTIPLE UNITS PLACED SIDE-BY-SIDE LAYOUT DEL EQUIPO Layout de Tiro Inducido

26 Specialists in Heat Transfer Products and Services EXPANSION TO AN EXISTING INSTALLATION Layout para Expansión LAYOUT DEL EQUIPO

27 Specialists in Heat Transfer Products and Services Tiro Inducido LAY OUT DEL EQUIPO Instalación Correcta

28 Specialists in Heat Transfer Products and Services La velocidad del aire hacia abajo de ser < 300 fpm Velocidad Hacia Abajo Velocidad Instalación Correcta Circ. Total de Aire Circ. Total de Aire Área Usada Área Usada Circ. Total de Aire Circ. Total de Aire Área Usada Área Usada 300 FPM == << LAYOUT DEL EQUIPO

29 Specialists in Heat Transfer Products and Services Cercanía de Persianas a la Pared Louvers (All Four Sides) LAYOUT DEL EQUIPO

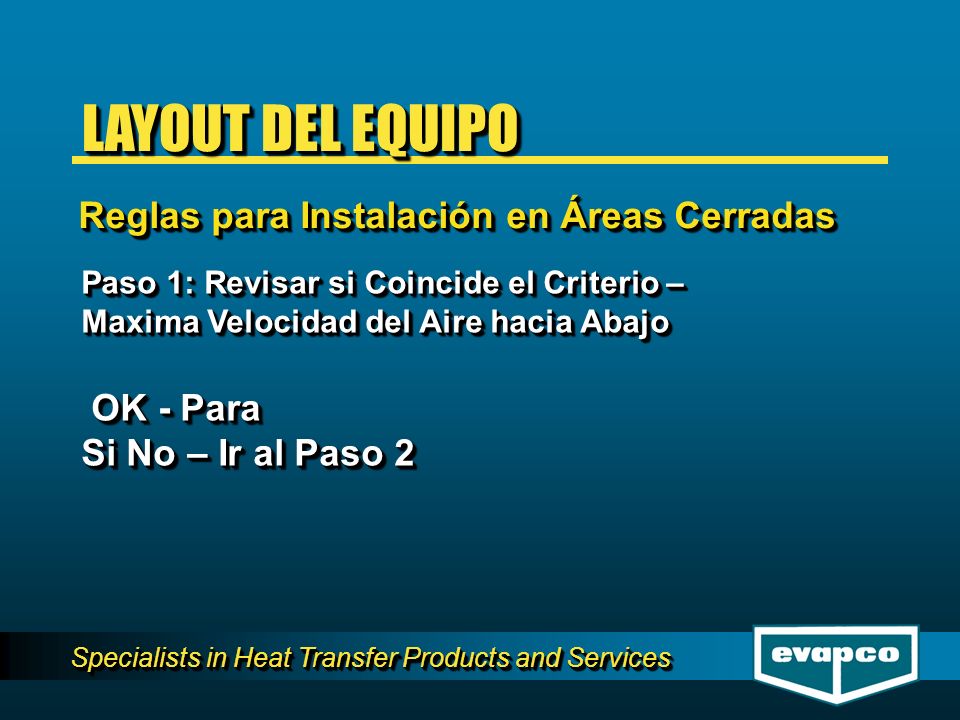

30 Specialists in Heat Transfer Products and Services Paso 1: Revisar si Coincide el Criterio – Maxima Velocidad del Aire hacia Abajo OK - Para OK - Para Si No – Ir al Paso 2 Paso 1: Revisar si Coincide el Criterio – Maxima Velocidad del Aire hacia Abajo OK - Para OK - Para Si No – Ir al Paso 2 Reglas para Instalación en Áreas Cerradas LAYOUT DEL EQUIPO

31 Specialists in Heat Transfer Products and Services Paso 2: Revisar la velocidad del aire atravez de las persianas de las persianas Asuma que todo el aire que viene pasa atravez Asuma que todo el aire que viene pasa atravez atravez de las persianas atravez de las persianas Divida el flujo total por el área libre neta de la Divida el flujo total por el área libre neta de la persiana persiana La velocidad Resultante debe ser menor La velocidad Resultante debe ser menor a 600 FPM a 600 FPM Se debe resolver la dimensión mínima del manual Paso 2: Revisar la velocidad del aire atravez de las persianas de las persianas Asuma que todo el aire que viene pasa atravez Asuma que todo el aire que viene pasa atravez atravez de las persianas atravez de las persianas Divida el flujo total por el área libre neta de la Divida el flujo total por el área libre neta de la persiana persiana La velocidad Resultante debe ser menor La velocidad Resultante debe ser menor a 600 FPM a 600 FPM Se debe resolver la dimensión mínima del manual LAYOUT DEL EQUIPO Reglas para Instalación en Áreas Cerradas

32 Specialists in Heat Transfer Products and Services LAYOUT DEL EQUIPO Problemas por Generación de Ruido

33 Specialists in Heat Transfer Products and Services PROBLEMAS DE RUIDO Para que es la aplicación y donde será instalada la unidad? Para que es la aplicación y donde será instalada la unidad? La unidad a ser instalada se ubicara en un área residencial o un área industrial? La unidad a ser instalada se ubicara en un área residencial o un área industrial? Cuales son los sonidos mas comunes en el lugar donde será instalada la unidad? Cuales son los sonidos mas comunes en el lugar donde será instalada la unidad? Los problemas de ruido deben ser solucionados tanto en el día como en la noche? Los problemas de ruido deben ser solucionados tanto en el día como en la noche? Para que es la aplicación y donde será instalada la unidad? Para que es la aplicación y donde será instalada la unidad? La unidad a ser instalada se ubicara en un área residencial o un área industrial? La unidad a ser instalada se ubicara en un área residencial o un área industrial? Cuales son los sonidos mas comunes en el lugar donde será instalada la unidad? Cuales son los sonidos mas comunes en el lugar donde será instalada la unidad? Los problemas de ruido deben ser solucionados tanto en el día como en la noche? Los problemas de ruido deben ser solucionados tanto en el día como en la noche?

34 Specialists in Heat Transfer Products and Services Problemas de Ruido Reglas Generales Dos fuentes de sonido de idéntico nivel de presión de sonido podrán generar un nivel de presión de sonido de 3 dB sobre la lectura individual. Dos fuentes de sonido de idéntico nivel de presión de sonido podrán generar un nivel de presión de sonido de 3 dB sobre la lectura individual. Ej. (2) 60 dB se generaran a 63 dB. Ej. (2) 60 dB se generaran a 63 dB. Doblando la distancia desde la fuente del sonido este reducirá el nivel en unos 5dB. Ej. 60dB 100 ft, 54 Db @ 200ft. Doblando la distancia desde la fuente del sonido este reducirá el nivel en unos 5dB. Ej. 60dB 100 ft, 54 Db @ 200ft. De 1 a 2 dB en el cambio de la presión en el nivel del sonido es apenas perceptible para el oído humano. De 1 a 2 dB en el cambio de la presión en el nivel del sonido es apenas perceptible para el oído humano. A l elevarse a 10 dB indica que el sonido es percibido por el oído humano dos veces mas alto A l elevarse a 10 dB indica que el sonido es percibido por el oído humano dos veces mas alto Dos fuentes de sonido de idéntico nivel de presión de sonido podrán generar un nivel de presión de sonido de 3 dB sobre la lectura individual. Dos fuentes de sonido de idéntico nivel de presión de sonido podrán generar un nivel de presión de sonido de 3 dB sobre la lectura individual. Ej. (2) 60 dB se generaran a 63 dB. Ej. (2) 60 dB se generaran a 63 dB. Doblando la distancia desde la fuente del sonido este reducirá el nivel en unos 5dB. Ej. 60dB 100 ft, 54 Db @ 200ft. Doblando la distancia desde la fuente del sonido este reducirá el nivel en unos 5dB. Ej. 60dB 100 ft, 54 Db @ 200ft. De 1 a 2 dB en el cambio de la presión en el nivel del sonido es apenas perceptible para el oído humano. De 1 a 2 dB en el cambio de la presión en el nivel del sonido es apenas perceptible para el oído humano. A l elevarse a 10 dB indica que el sonido es percibido por el oído humano dos veces mas alto A l elevarse a 10 dB indica que el sonido es percibido por el oído humano dos veces mas alto

35 Specialists in Heat Transfer Products and Services Soluciones Para el Ruido Problemas de Ruido Dejar la cara del ventilador lejos de aéreas problemáticas Dejar la cara del ventilador lejos de aéreas problemáticas Evite lugares estilo anfiteatro Evite lugares estilo anfiteatro Proveer barreras naturales Proveer barreras naturales Considere selección de unidades silenciosas Considere selección de unidades silenciosas (Use una unidad centrifuga o una unidad con hp reducidos) (Use una unidad centrifuga o una unidad con hp reducidos) Instalar muro a prueba de ruidos Instalar muro a prueba de ruidos Considere paquetes con atenuación de ruido. Considere paquetes con atenuación de ruido. Dejar la cara del ventilador lejos de aéreas problemáticas Dejar la cara del ventilador lejos de aéreas problemáticas Evite lugares estilo anfiteatro Evite lugares estilo anfiteatro Proveer barreras naturales Proveer barreras naturales Considere selección de unidades silenciosas Considere selección de unidades silenciosas (Use una unidad centrifuga o una unidad con hp reducidos) (Use una unidad centrifuga o una unidad con hp reducidos) Instalar muro a prueba de ruidos Instalar muro a prueba de ruidos Considere paquetes con atenuación de ruido. Considere paquetes con atenuación de ruido.

36 Specialists in Heat Transfer Products and Services Ajuste/Remplazo de bandas Ajuste/Remplazo de bandas Lubricación de chumaceras/motores Lubricación de chumaceras/motores Inclinación del sistema de distribución de agua Inclinación del sistema de distribución de agua Acceso al filtro colector para limpieza y ajuste del flotador. Acceso al filtro colector para limpieza y ajuste del flotador. Ajuste/Remplazo de bandas Ajuste/Remplazo de bandas Lubricación de chumaceras/motores Lubricación de chumaceras/motores Inclinación del sistema de distribución de agua Inclinación del sistema de distribución de agua Acceso al filtro colector para limpieza y ajuste del flotador. Acceso al filtro colector para limpieza y ajuste del flotador. LAYOUT DEL EQUIPO Acceso a Mantenimiento

37 Specialists in Heat Transfer Products and Services Product (Producto) Product (Producto) Purging (Purgado) Purging (Purgado) Piping (Tuberia) Piping (Tuberia) Product (Producto) Product (Producto) Purging (Purgado) Purging (Purgado) Piping (Tuberia) Piping (Tuberia) Four Ps POSIBLES FALLAS

38 Specialists in Heat Transfer Products and Services Sistema de Aire Sistema de Aire - Equipo Mecánico - Eliminadores de Rocio Sistema de Agua Sistema de Agua Espreas y Filtro Espreas y Filtro Calidad del Agua Calidad del Agua Sistema de Aire Sistema de Aire - Equipo Mecánico - Eliminadores de Rocio Sistema de Agua Sistema de Agua Espreas y Filtro Espreas y Filtro Calidad del Agua Calidad del Agua Product POSIBLES FALLAS

39 Specialists in Heat Transfer Products and Services 1/16 Scale = -30% Capacity Product POSIBLES FALLAS

40 Specialists in Heat Transfer Products and Services Llenado Igual a la Evaporación (.03 gpm/ton) Llenado Igual a la Evaporación (.03 gpm/ton) ESCURRIMIENTO SUFICIENTE Tratamiento del Agua Tratamiento del Agua Llenado Igual a la Evaporación (.03 gpm/ton) Llenado Igual a la Evaporación (.03 gpm/ton) ESCURRIMIENTO SUFICIENTE Tratamiento del Agua Tratamiento del Agua Producto POSIBLES FALLAS

41 Specialists in Heat Transfer Products and Services Purgado 70% Se deben la Mayoría de los Casos a los Productos no Condensables 70% Se deben la Mayoría de los Casos a los Productos no Condensables Posibles Causas: Posibles Causas: Insuficiente Evacuación al Inicio del Equipo Insuficiente Evacuación al Inicio del Equipo Laterales muy Bajos (Vacio) Laterales muy Bajos (Vacio) Refrigerante de mala Calidad o Refrigerante Dañado. Refrigerante de mala Calidad o Refrigerante Dañado. 70% Se deben la Mayoría de los Casos a los Productos no Condensables 70% Se deben la Mayoría de los Casos a los Productos no Condensables Posibles Causas: Posibles Causas: Insuficiente Evacuación al Inicio del Equipo Insuficiente Evacuación al Inicio del Equipo Laterales muy Bajos (Vacio) Laterales muy Bajos (Vacio) Refrigerante de mala Calidad o Refrigerante Dañado. Refrigerante de mala Calidad o Refrigerante Dañado. POSIBLES FALLAS

42 Specialists in Heat Transfer Products and Services Piping ( Tubería) TROUBLESHOOTINGTROUBLESHOOTING Diseño Critico de la Línea de Drenaje Diseño Critico de la Línea de Drenaje Tamaño Apropiado Tamaño Apropiado Tamaño de la Pierna Tamaño de la Pierna Localización de las Válvulas. Localización de las Válvulas. Unidades Múltiples Unidades Múltiples Trampas de Líquidos Esenciales. Trampas de Líquidos Esenciales. Diseño Critico de la Línea de Drenaje Diseño Critico de la Línea de Drenaje Tamaño Apropiado Tamaño Apropiado Tamaño de la Pierna Tamaño de la Pierna Localización de las Válvulas. Localización de las Válvulas. Unidades Múltiples Unidades Múltiples Trampas de Líquidos Esenciales. Trampas de Líquidos Esenciales.

43 Specialists in Heat Transfer Products and Services Estacional vs. Operación Anual Estacional vs. Operación Anual Protección contra Heladas Protección contra Heladas Colector Remoto Colector Remoto Calentadores de Basín Calentadores de Basín Operación en Seco Operación en Seco Lo mas Simple es lo Mejor Lo mas Simple es lo Mejor Estacional vs. Operación Anual Estacional vs. Operación Anual Protección contra Heladas Protección contra Heladas Colector Remoto Colector Remoto Calentadores de Basín Calentadores de Basín Operación en Seco Operación en Seco Lo mas Simple es lo Mejor Lo mas Simple es lo Mejor Control de la Capacidad EFICIENCIA DEL SISTEMA

44 Specialists in Heat Transfer Products and Services Hp del Ventilador y la Motobomba Hp del Ventilador y la Motobomba Control de la Capacidad EFICIENCIA DEL SISTEMA

45 Specialists in Heat Transfer Products and Services Hp de Motor y Bomba Hp de Motor y Bomba Ciclo de Para para Sincronizar las Cargas Ciclo de Para para Sincronizar las Cargas Hp de Motor y Bomba Hp de Motor y Bomba Ciclo de Para para Sincronizar las Cargas Ciclo de Para para Sincronizar las Cargas Control de la Capacidad EFICIENCIA DEL SISTEMA

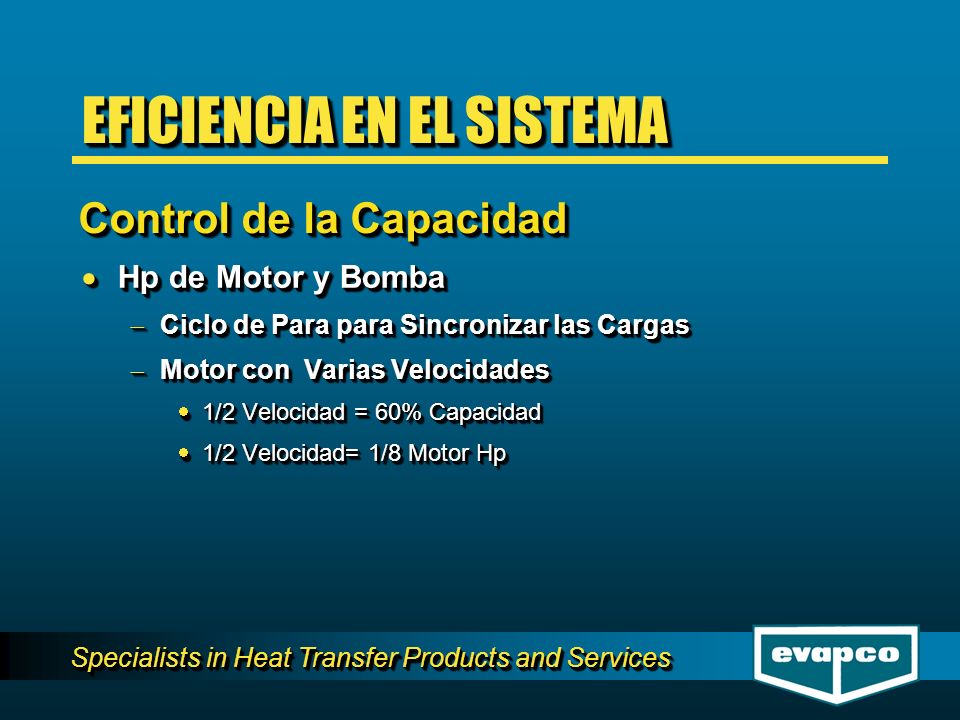

46 Specialists in Heat Transfer Products and Services Hp de Motor y Bomba Hp de Motor y Bomba Ciclo de Para para Sincronizar las Cargas Ciclo de Para para Sincronizar las Cargas Motor con Varias Velocidades Motor con Varias Velocidades 1/2 Velocidad = 60% Capacidad 1/2 Velocidad = 60% Capacidad 1/2 Velocidad= 1/8 Motor Hp 1/2 Velocidad= 1/8 Motor Hp Hp de Motor y Bomba Hp de Motor y Bomba Ciclo de Para para Sincronizar las Cargas Ciclo de Para para Sincronizar las Cargas Motor con Varias Velocidades Motor con Varias Velocidades 1/2 Velocidad = 60% Capacidad 1/2 Velocidad = 60% Capacidad 1/2 Velocidad= 1/8 Motor Hp 1/2 Velocidad= 1/8 Motor Hp Control de la Capacidad EFICIENCIA EN EL SISTEMA

47 Specialists in Heat Transfer Products and Services Hp de Motor y de Motobomba Hp de Motor y de Motobomba Ciclo de Paro para Sincronizar las Cargas del Sistema. Ciclo de Paro para Sincronizar las Cargas del Sistema. Motor con Varias Velocidades Motor con Varias Velocidades Variador de Frecuencia Variador de Frecuencia 10 a 1 Reducción de Velocidad 10 a 1 Reducción de Velocidad -10% Velocidad= -8% Capacidad -10% Velocidad= -8% Capacidad -10% Velocidad = -25% Hp -10% Velocidad = -25% Hp Hp de Motor y de Motobomba Hp de Motor y de Motobomba Ciclo de Paro para Sincronizar las Cargas del Sistema. Ciclo de Paro para Sincronizar las Cargas del Sistema. Motor con Varias Velocidades Motor con Varias Velocidades Variador de Frecuencia Variador de Frecuencia 10 a 1 Reducción de Velocidad 10 a 1 Reducción de Velocidad -10% Velocidad= -8% Capacidad -10% Velocidad= -8% Capacidad -10% Velocidad = -25% Hp -10% Velocidad = -25% Hp Control de la Capacidad EFICIENCIA DEL SISTEMA

48 Specialists in Heat Transfer Products and Services Hp de Ventilador y de Bomba Hp de Ventilador y de Bomba Hp de Compresor Hp de Compresor Hp de Ventilador y de Bomba Hp de Ventilador y de Bomba Hp de Compresor Hp de Compresor Control de la Capacidad EFICIENCIA DEL SISTEMA

49 Specialists in Heat Transfer Products and Services Hp de Ventilador y de Bomba Hp de Ventilador y de Bomba Hp de Compresor Hp de Compresor Temperatura de Condensación Baja para Reducir Costos de Operación Temperatura de Condensación Baja para Reducir Costos de Operación Hp de Ventilador y de Bomba Hp de Ventilador y de Bomba Hp de Compresor Hp de Compresor Temperatura de Condensación Baja para Reducir Costos de Operación Temperatura de Condensación Baja para Reducir Costos de Operación Control de la Capacidad EFICIENCIA DEL SISTEMA

50 Specialists in Heat Transfer Products and Services Hp de Ventilador y Bomba Hp de Ventilador y Bomba Hp de Compresor Hp de Compresor Temperatura Baja de Condensación para Reducir los Costos de Operación Temperatura Baja de Condensación para Reducir los Costos de Operación Regla de Dedo: 1 o F de Temperatura de Condensación = 1 to 1-1/2% Hp de Compresor Hp de Ventilador y Bomba Hp de Ventilador y Bomba Hp de Compresor Hp de Compresor Temperatura Baja de Condensación para Reducir los Costos de Operación Temperatura Baja de Condensación para Reducir los Costos de Operación Regla de Dedo: 1 o F de Temperatura de Condensación = 1 to 1-1/2% Hp de Compresor Control de la Capacidad EFICIENCIA DEL SISTEMA

51 Specialists in Heat Transfer Products and Services Hp de Ventilador y Bomba Hp de Ventilador y Bomba Hp del Compresor Hp del Compresor Temperatura Baja de Condensación para Reducir Costos de Operación Temperatura Baja de Condensación para Reducir Costos de Operación Mantener un Mínimo Acercamiento al Bulbo Húmedo Mantener un Mínimo Acercamiento al Bulbo Húmedo Hp de Ventilador y Bomba Hp de Ventilador y Bomba Hp del Compresor Hp del Compresor Temperatura Baja de Condensación para Reducir Costos de Operación Temperatura Baja de Condensación para Reducir Costos de Operación Mantener un Mínimo Acercamiento al Bulbo Húmedo Mantener un Mínimo Acercamiento al Bulbo Húmedo Capacity Control EFICIENCIA DEL SISTEMA

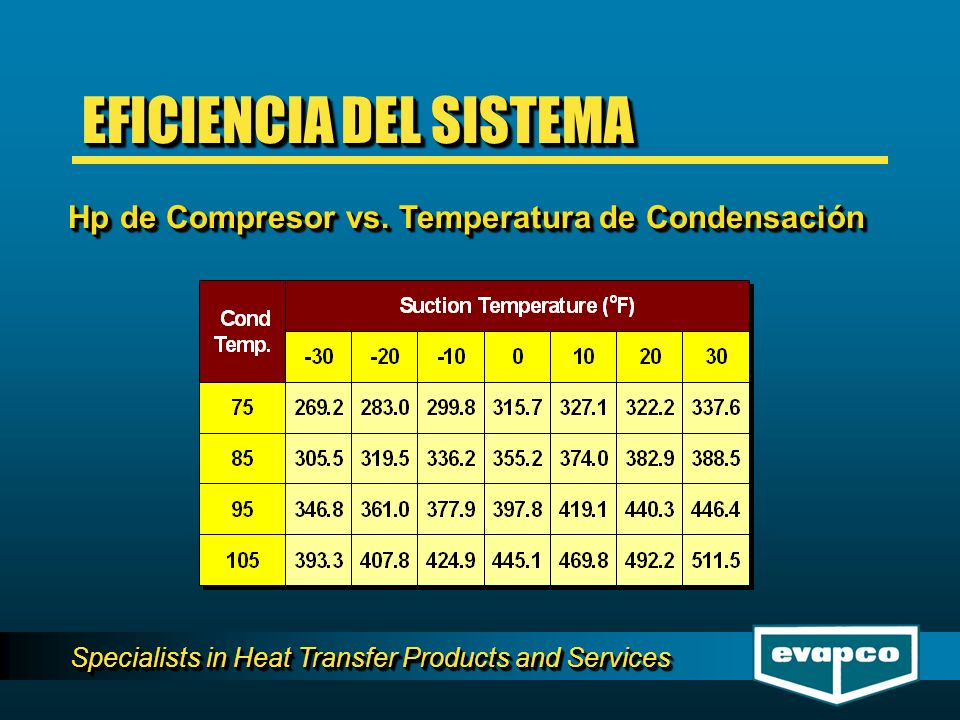

52 Specialists in Heat Transfer Products and Services Hp de Compresor vs. Temperatura de Condensación Hp de Compresor vs. Temperatura de Condensación EFICIENCIA DEL SISTEMA

53 Specialists in Heat Transfer Products and Services EFICIENCIA DEL SISTEMA

54 Specialists in Heat Transfer Products and Services TEMPERATURA DE CONDENSACIÓN CABALLOS DE FUERZA HP DEL SISTEMA HP DE COMPRESOR HP DE CONDENSADOR PUNTO DE CONTROL OPTIMO EFICIENCIA DEL SISTEMA

55 Specialists in Heat Transfer Products and Services EFICIENCIA DEL SISTEMA

56 Specialists in Heat Transfer Products and Services 330 Toneladas en la Etapa del Sistema de Amoniaco Diseño del Sistema: +95 F (181.1 psig) Temperatura de Condensación. +20 F (33.5 psig) Temperatura de Succión. Compresor Seleccionado a:345.3 TR 440.3 BHP 440.3 BHP 330 Toneladas en la Etapa del Sistema de Amoniaco Diseño del Sistema: +95 F (181.1 psig) Temperatura de Condensación. +20 F (33.5 psig) Temperatura de Succión. Compresor Seleccionado a:345.3 TR 440.3 BHP 440.3 BHP Ejemplo:Ejemplo: EFICIENCIA DEL SISTEMA

57 Specialists in Heat Transfer Products and Services 330 Tons en la Etapa del Sistema de Amoniaco. Presión Principal Sobre el Diseño del Sistema: +105 F (214.2 psig) Temperatura de Condensación. +20 F (33.5 psig) Temperatura de Succión. Compresor Seleccionado a: 334.2 TR 492.2 BHP 492.2 BHP 330 Tons en la Etapa del Sistema de Amoniaco. Presión Principal Sobre el Diseño del Sistema: +105 F (214.2 psig) Temperatura de Condensación. +20 F (33.5 psig) Temperatura de Succión. Compresor Seleccionado a: 334.2 TR 492.2 BHP 492.2 BHP Ejemplo:Ejemplo: EFICIENCIA DEL SISTEMA

58 Specialists in Heat Transfer Products and Services Compressor @ +20/105492.2 BHP Compressor @ +20/95440.3 BHP Compressor @ +20/105492.2 BHP Compressor @ +20/95440.3 BHP 1.1% Reducción de HP Por cada Grado De Temperatura de Condensación 1.1% Reducción de HP Por cada Grado De Temperatura de Condensación Ejemplo:Ejemplo: EFICIENCIA DEL SISTEMA

59 Specialists in Heat Transfer Products and Services 51.9 BHP x 0.7457 kW/BHP 0.88 eficiencia del motor kW ahorrados = 43.98 Compresor @ +20/105 492.2 BHP Compresor @ +20/95- 440.3 BHP 51.9 BHP 51.9 BHP Compresor @ +20/105 492.2 BHP Compresor @ +20/95- 440.3 BHP 51.9 BHP 51.9 BHP Ejemplo:Ejemplo: EFICIENCIA DEL SISTEMA Sobre un10% de Redución!

60 Specialists in Heat Transfer Products and Services Hp de Ventilador y Bomba Hp de Ventilador y Bomba Hp de Compresor Hp de Compresor Criterio de Selección Criterio de Selección –Hp/Ton (MBH/Hp) Grado Mínimo para el Rendimiento Energético Grado Mínimo para el Rendimiento Energético –Capacidad Maxima para el Área Planeada. Hp de Ventilador y Bomba Hp de Ventilador y Bomba Hp de Compresor Hp de Compresor Criterio de Selección Criterio de Selección –Hp/Ton (MBH/Hp) Grado Mínimo para el Rendimiento Energético Grado Mínimo para el Rendimiento Energético –Capacidad Maxima para el Área Planeada. Control de la Capacidad EFICIENCIA DEL SISTEMA

61 Specialists in Heat Transfer Products and Services Hp de Motor y Ventilador Hp de Motor y Ventilador Hp de Compresor Hp de Compresor Criterio de Selección Criterio de Selección Operación Estable del Sistema Operación Estable del Sistema Hp de Motor y Ventilador Hp de Motor y Ventilador Hp de Compresor Hp de Compresor Criterio de Selección Criterio de Selección Operación Estable del Sistema Operación Estable del Sistema Control de la Capacidad EFICIENCIA DEL SISTEMA

62 Specialists in Heat Transfer Products and Services Calidad del Agua Calidad del Agua Ambiente Operacional Ambiente Operacional Calidad del Agua Calidad del Agua Ambiente Operacional Ambiente Operacional Materiales de Construcción CONDICIONES DEL AMBIENTE

63 Specialists in Heat Transfer Products and Services Construcción del Serpentín: Construcción del Serpentín: Galvanizado en Caliente después de la Fabricación Galvanizado en Caliente después de la Fabricación Construcción de la Unidad: Construcción de la Unidad: HDGAF HDGAF Galvanizado (G-235) Galvanizado (G-235) Acero Inoxidable Acero Inoxidable Construcción del Serpentín: Construcción del Serpentín: Galvanizado en Caliente después de la Fabricación Galvanizado en Caliente después de la Fabricación Construcción de la Unidad: Construcción de la Unidad: HDGAF HDGAF Galvanizado (G-235) Galvanizado (G-235) Acero Inoxidable Acero Inoxidable Materiales de Construcción CONDICIONES DEL AMBIENTE

64 Specialists in Heat Transfer Products and Services Refrigeración Industrial(Amoniaco) Refrigeración Industrial(Amoniaco) –Típicamente en Acero Negro ERW Tubos en Galvanizado Caliente Después de la Fabricación –Opcionalmente Acero Inoxidable HVAC (Hidro Carburos Halogenados) HVAC (Hidro Carburos Halogenados) –EVAPCO Acero Galvanizado –Acero Inoxidable Opcional –Cobre Opcional Refrigeración Industrial(Amoniaco) Refrigeración Industrial(Amoniaco) –Típicamente en Acero Negro ERW Tubos en Galvanizado Caliente Después de la Fabricación –Opcionalmente Acero Inoxidable HVAC (Hidro Carburos Halogenados) HVAC (Hidro Carburos Halogenados) –EVAPCO Acero Galvanizado –Acero Inoxidable Opcional –Cobre Opcional Serpentines Intercambiadores de Calor MATERIALES DE CONSTRUCCIÓN

65 Specialists in Heat Transfer Products and Services Rango de Presión Rango de Presión Expectativa de Vida Expectativa de Vida Capacidad Capacidad Rango de Presión Rango de Presión Expectativa de Vida Expectativa de Vida Capacidad Capacidad MATERIALES DE CONSTRUCCIÓN Opción de Serpentín- Pared de Alto Grosor

66 Specialists in Heat Transfer Products and Services Rango de Presión Rango de Presión –No Mejora (Los limites del rango actual en el ensamble principal) Rango de Presión Rango de Presión –No Mejora (Los limites del rango actual en el ensamble principal) Tubing NominalMax. Allowable Burst Gauge Wall ThicknessDesign Pressure Pressure 28 ga. 0.018 324 psi 1,296 psi 16 ga. 0.060 1,079 psi 4,316 psi 14 ga. 0.075 1,349 psi 5,396 psi 12 ga. 0.105 1,888 psi 7,552 psi Tubing NominalMax. Allowable Burst Gauge Wall ThicknessDesign Pressure Pressure 28 ga. 0.018 324 psi 1,296 psi 16 ga. 0.060 1,079 psi 4,316 psi 14 ga. 0.075 1,349 psi 5,396 psi 12 ga. 0.105 1,888 psi 7,552 psi MATERIALES DE CONSTRUCCIÓN Opción de Serpentín- Pared de Alto Grosor

67 Specialists in Heat Transfer Products and Services Rango de Presión Expectativa de Vida Expectativa de Vida Rango de Presión Expectativa de Vida Expectativa de Vida MATERIALES DE CONSTRUCCIÓN Opción de Serpentin- Pared de Alto Grosor

68 Specialists in Heat Transfer Products and Services Rango de Presión Rango de Presión Expectativa de Vida Expectativa de Vida –Usar los índices de corrosión publicados en el Zinc y Acero, el material adicional en los tubos no aumenta apreciablemente la vida del condensador. Rango de Presión Rango de Presión Expectativa de Vida Expectativa de Vida –Usar los índices de corrosión publicados en el Zinc y Acero, el material adicional en los tubos no aumenta apreciablemente la vida del condensador. MATERIALES DE CONSTRUCCIÓN Opción de Serpentín- Pared de Alto Grosor

69 Specialists in Heat Transfer Products and Services Rango de Presión Rango de Presión Expectativa de Vida Expectativa de Vida Rango de Presión Rango de Presión Expectativa de Vida Expectativa de Vida Tubing Zinc Steel Total Gauge Life Life Life % Increase 16 28 yr. 4.4 yr. 32.4 yr. - 14 28 yr. 5.4 yr. 33.4 yr.3.1 % 12 28 yr. 7.5 yr. 35.5 yr.9.5 % Tubing Zinc Steel Total Gauge Life Life Life % Increase 16 28 yr. 4.4 yr. 32.4 yr. - 14 28 yr. 5.4 yr. 33.4 yr.3.1 % 12 28 yr. 7.5 yr. 35.5 yr.9.5 % MATERIALES DE CONSTRUCIÓN Opción de Serpentín- Pared de Alto Grosor

70 Specialists in Heat Transfer Products and Services Rango de Presión Rango de Presión Expectativa Expectativa Capacidad Capacidad Rango de Presión Rango de Presión Expectativa Expectativa Capacidad Capacidad MATERIALS OF CONSTRUCTION Opción de Serpentín- Pared de Alto Grosor

71 Specialists in Heat Transfer Products and Services Rango de Presión Rango de Presión Expectativa de Vida Expectativa de Vida Capacidad Capacidad –Incrementa Capacidad de Transferencia de Calor –Perdidas Pequeñas de Capacidad Rango de Presión Rango de Presión Expectativa de Vida Expectativa de Vida Capacidad Capacidad –Incrementa Capacidad de Transferencia de Calor –Perdidas Pequeñas de Capacidad U BTU/hrft 2o F = = 1 1/h i + t/k + 1/h o 1 1/h i + t/k + 1/h o MATERIALES DE CONSTRUCCIÓM Opción de Serpentín- Pared de Alto Grosor

72 Specialists in Heat Transfer Products and Services HDGAF Construcción Construcción de Acero Galvanizado Construcción de Unidad MATERIALES DE CONSTRUCCIÓN Vs.

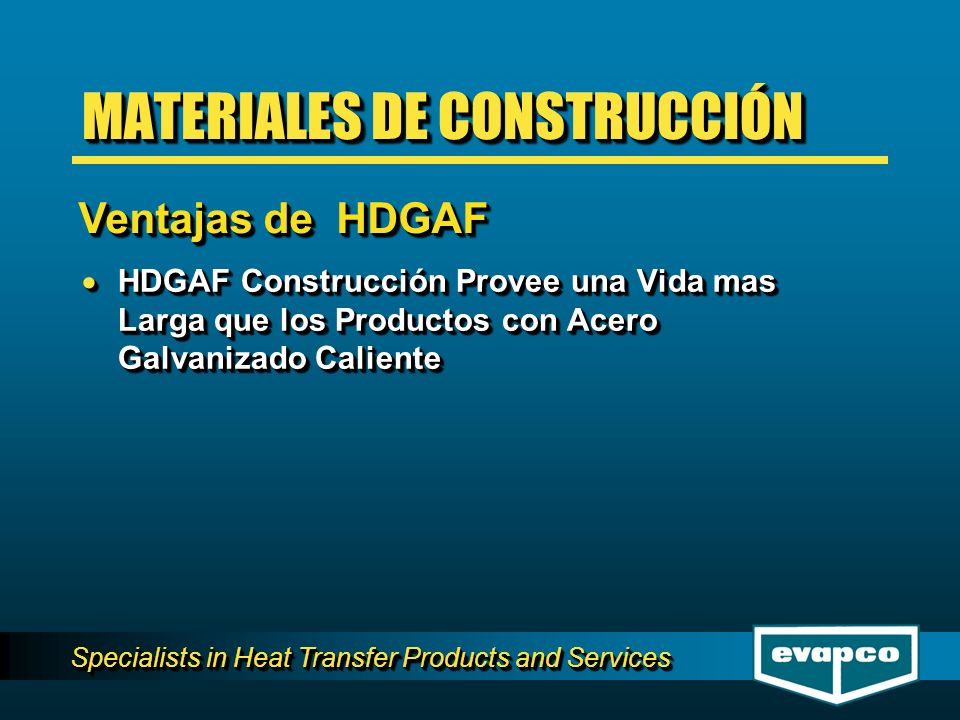

73 Specialists in Heat Transfer Products and Services HDGAF Construcción Provee una Vida mas Larga que los Productos con Acero Galvanizado Caliente HDGAF Construcción Provee una Vida mas Larga que los Productos con Acero Galvanizado Caliente MATERIALES DE CONSTRUCCIÓN Ventajas de HDGAF

74 Specialists in Heat Transfer Products and Services HDGAF Contrucciones no Incrementa la Vida de los Condensadores HDGAF Contrucciones no Incrementa la Vida de los Condensadores Fallas en los Procesos de HDGAF : Fallas en los Procesos de HDGAF : –Capa desigual de Zinc –Paneles Combados – Alto Potencial de Fugas –Increased Number of Seams –English Muffin Syndrome HDGAF Contrucciones no Incrementa la Vida de los Condensadores HDGAF Contrucciones no Incrementa la Vida de los Condensadores Fallas en los Procesos de HDGAF : Fallas en los Procesos de HDGAF : –Capa desigual de Zinc –Paneles Combados – Alto Potencial de Fugas –Increased Number of Seams –English Muffin Syndrome MATERIALS OF CONSTRUCTION La Verdad Acerca del HDGAF

75 Specialists in Heat Transfer Products and Services Capas desiguales de Zinc Capas desiguales de Zinc –Puede ser demasiado Zinc – O muy poco Zinc Capas desiguales de Zinc Capas desiguales de Zinc –Puede ser demasiado Zinc – O muy poco Zinc MATERIALS OF CONSTRUCTION Construcción HDGAF

76 Specialists in Heat Transfer Products and Services Capas desiguales de Zinc Capas desiguales de Zinc –Los Procesos de Inmersión no Ofrecen Ninguna Garantia que todos los Componentes estan Cubiertos por Igual Capas desiguales de Zinc Capas desiguales de Zinc –Los Procesos de Inmersión no Ofrecen Ninguna Garantia que todos los Componentes estan Cubiertos por Igual MATERIALS OF CONSTRUCTION Construcción HDGAF

77 Specialists in Heat Transfer Products and Services Paneles Combados– Alto Potencial de Fugas Paneles Combados– Alto Potencial de Fugas –Los Procesos de Inmersión en Alta Temperatura Promueven la Tensión en las Laminas de Metal. Paneles Combados– Alto Potencial de Fugas Paneles Combados– Alto Potencial de Fugas –Los Procesos de Inmersión en Alta Temperatura Promueven la Tensión en las Laminas de Metal. MATERIALES DE CONSTRUCCIÓN Construcción HDGAF Construcción HDGAF

78 Specialists in Heat Transfer Products and Services –Incrementa el Numero de Costuras –Usa Paneles Pequeños con Rebordes que Promueven las Fugas. –Incrementa el Numero de Costuras –Usa Paneles Pequeños con Rebordes que Promueven las Fugas. CONSTRUCCIÓN DE MATERIALES Construcción HDGAF Construcción HDGAF

79 Specialists in Heat Transfer Products and Services Incrementa el Numero de Costuras Incrementa el Numero de Costuras –Hasta 3 Veces el Numero de Costuras Usando Tornillos mas Pequeños de 6 Incrementa el Numero de Costuras Incrementa el Numero de Costuras –Hasta 3 Veces el Numero de Costuras Usando Tornillos mas Pequeños de 6 CONSTRUCCIÓN DE MATERIALES Construcción HDGAF

80 Specialists in Heat Transfer Products and Services Numero Creciente de Costuras Numero Creciente de Costuras MATERIALS OF CONSTRUCTION Construcción HDGAF

81 Specialists in Heat Transfer Products and Services English Muffin Syndrome English Muffin Syndrome –Remanentes de Acidos en las Hendiduras Promueve la Corrosion en las Esquinas English Muffin Syndrome English Muffin Syndrome –Remanentes de Acidos en las Hendiduras Promueve la Corrosion en las Esquinas MATERIALES DE CONSTRUCCIÓN HDGAF Construction

82 Specialists in Heat Transfer Products and Services Una Gran Uniformidad Una Gran Uniformidad –Minimo 2.35 oz of Zinc/sq.ft. Una Gran Uniformidad Una Gran Uniformidad –Minimo 2.35 oz of Zinc/sq.ft. MATERIALS OF CONSTRUCTION Galvanizado Calentado

83 Specialists in Heat Transfer Products and Services Gran Integridad en la Estructura Gran Integridad en la Estructura –Paneles Largos sin Costuras –Resistencia a Fracturas por Costuras. Gran Integridad en la Estructura Gran Integridad en la Estructura –Paneles Largos sin Costuras –Resistencia a Fracturas por Costuras. Less Leak Potential MATERIALS OF CONSTRUCTION Galvanizado Calentado

84 Specialists in Heat Transfer Products and Services El Diseño del Producto Aisla los Bordes El Diseño del Producto Aisla los Bordes MATERIALS OF CONSTRUCTION Galvanizado Calentado

85 Specialists in Heat Transfer Products and Services MATERIALES DE CONSTRUCCIÓN La Verdad Acerca de HDGAF

86 Specialists in Heat Transfer Products and Services SELECCIÓN Y APLICACIÓN DE CONDENSADORES EVAPORATIVOS SELECCIÓN Y APLICACIÓN DE CONDENSADORES EVAPORATIVOS

87 Specialists in Heat Transfer Products and Services IMECOIMECO IDC Condensador Evaporativo

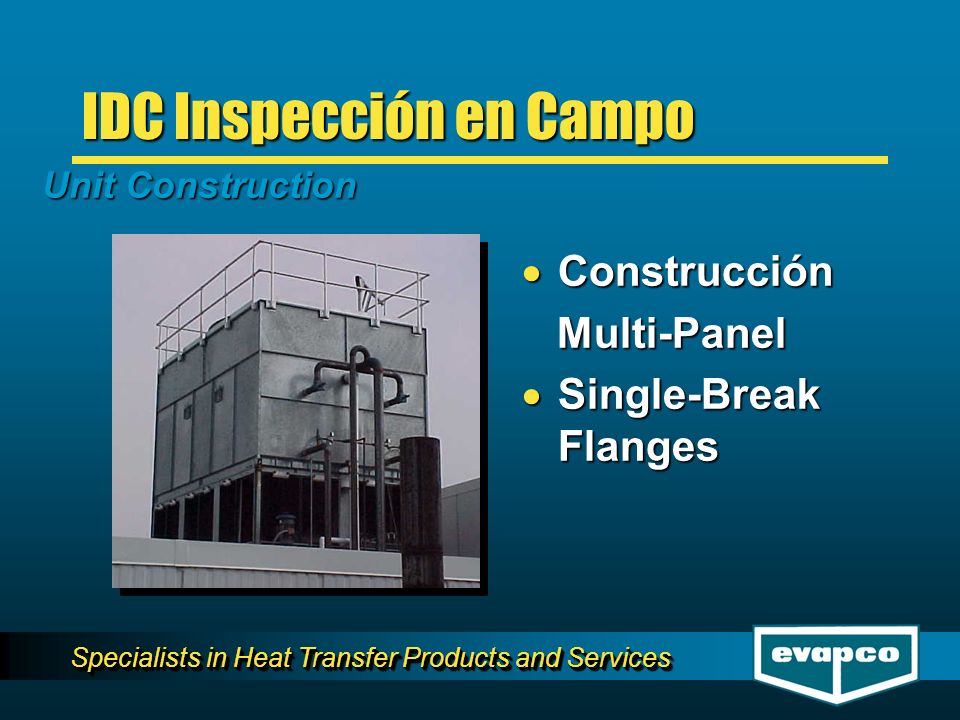

88 Specialists in Heat Transfer Products and Services IDC Inspección en Campo Unit Construction Construcción Construcción Multi-Panel Multi-Panel Single-Break Flanges Single-Break Flanges Construcción Construcción Multi-Panel Multi-Panel Single-Break Flanges Single-Break Flanges
