Caso práctico: "Eco Rediseño de un envase para botellas de vino Raul Garcia Lozano | Diseñador Industrial | Director de producto |

Presentaciones similares


Presentación del tema: "Caso práctico: "Eco Rediseño de un envase para botellas de vino Raul Garcia Lozano | Diseñador Industrial | Director de producto |"— Transcripción de la presentación:

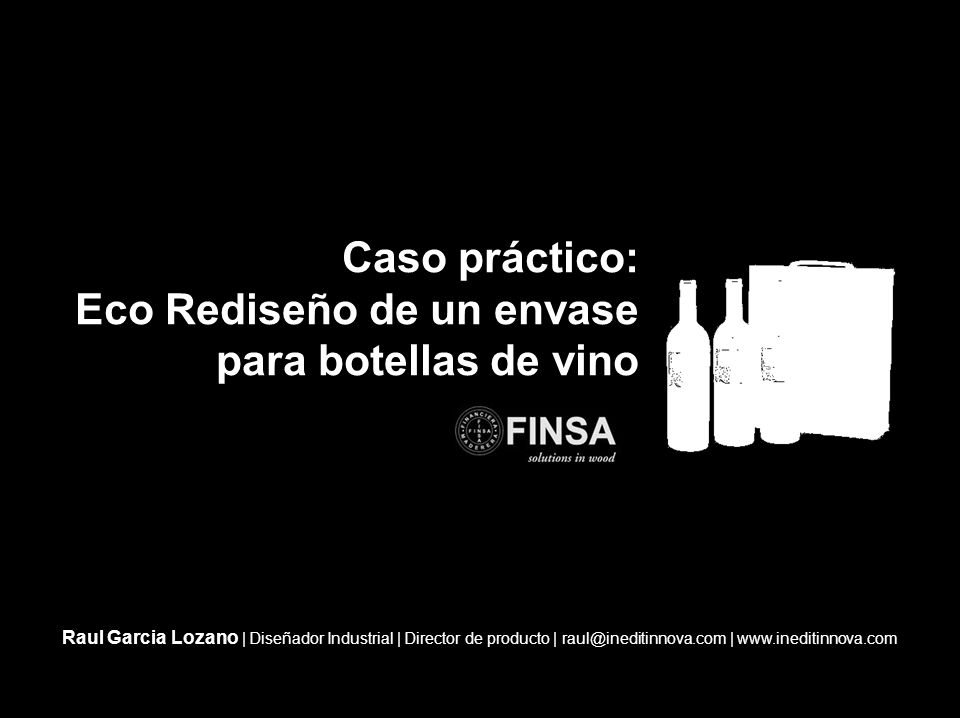

1 Caso práctico: "Eco Rediseño de un envase para botellas de vino Raul Garcia Lozano | Diseñador Industrial | Director de producto | |

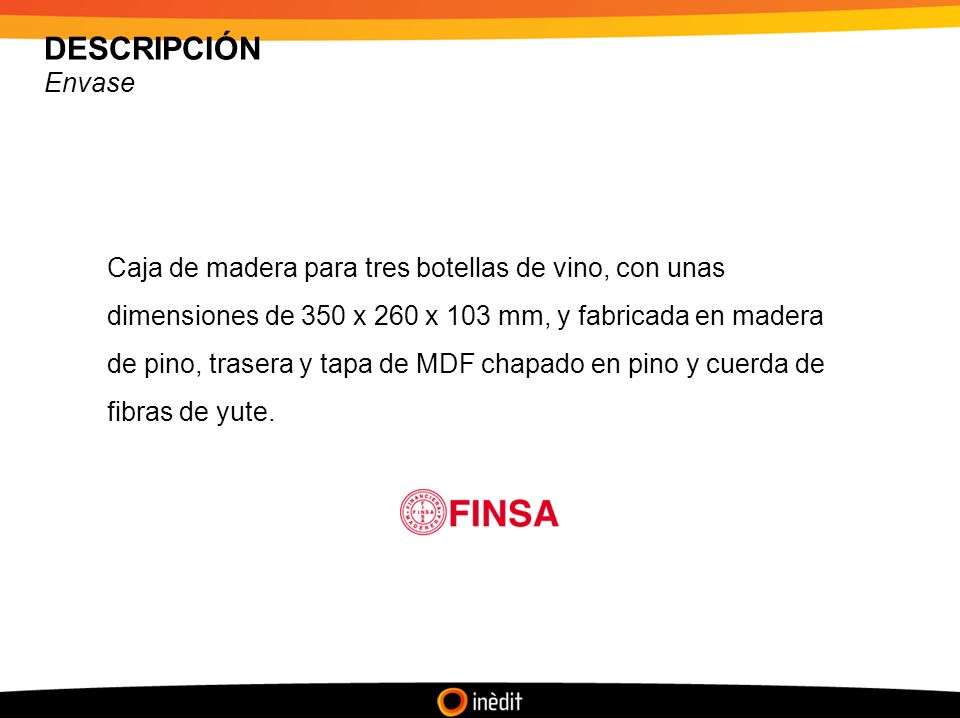

2 DESCRIPCIÓN Envase Caja de madera para tres botellas de vino, con unas dimensiones de 350 x 260 x 103 mm, y fabricada en madera de pino, trasera y tapa de MDF chapado en pino y cuerda de fibras de yute.

3 Cuerda de yute + chapa metálica Tablero de MDF chapado en pino Tablas de pino Serigrafía (tinta) DESCRIPCIÓN Envase **Elementos de unión: Grapas de acero Brads de acero *Bloqueos internos de pino para 3 botellas Tablas de pino

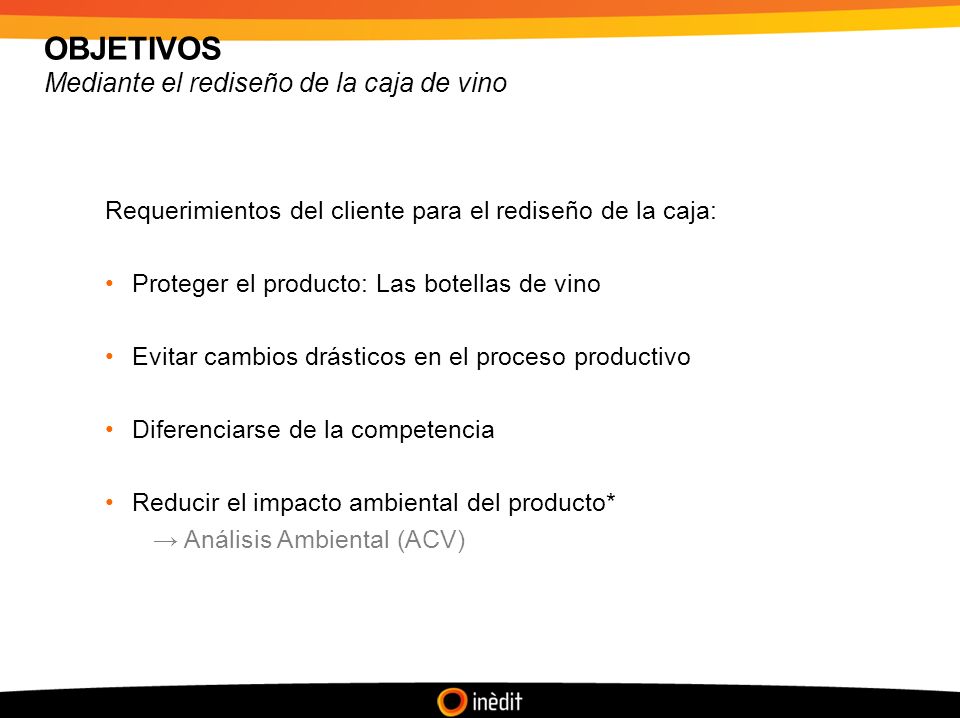

4 OBJETIVOS Mediante el rediseño de la caja de vino Requerimientos del cliente para el rediseño de la caja: Proteger el producto: Las botellas de vino Evitar cambios drásticos en el proceso productivo Diferenciarse de la competencia Reducir el impacto ambiental del producto* Análisis Ambiental (ACV)

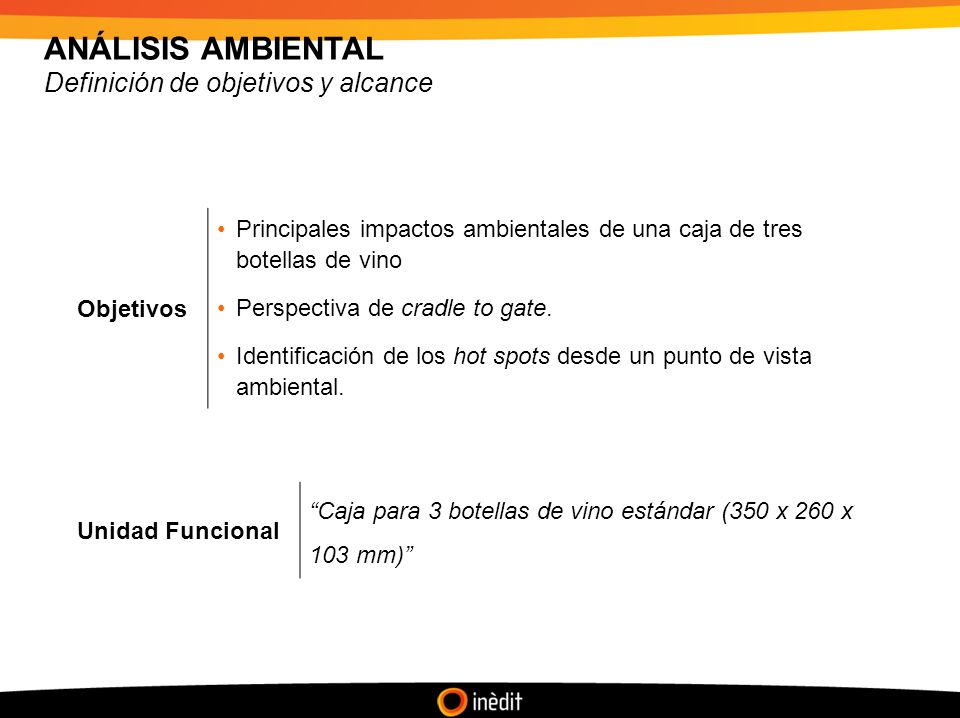

5 ANÁLISIS AMBIENTAL Definición de objetivos y alcance Unidad Funcional Caja para 3 botellas de vino estándar (350 x 260 x 103 mm) Objetivos Principales impactos ambientales de una caja de tres botellas de vino Perspectiva de cradle to gate. Identificación de los hot spots desde un punto de vista ambiental.

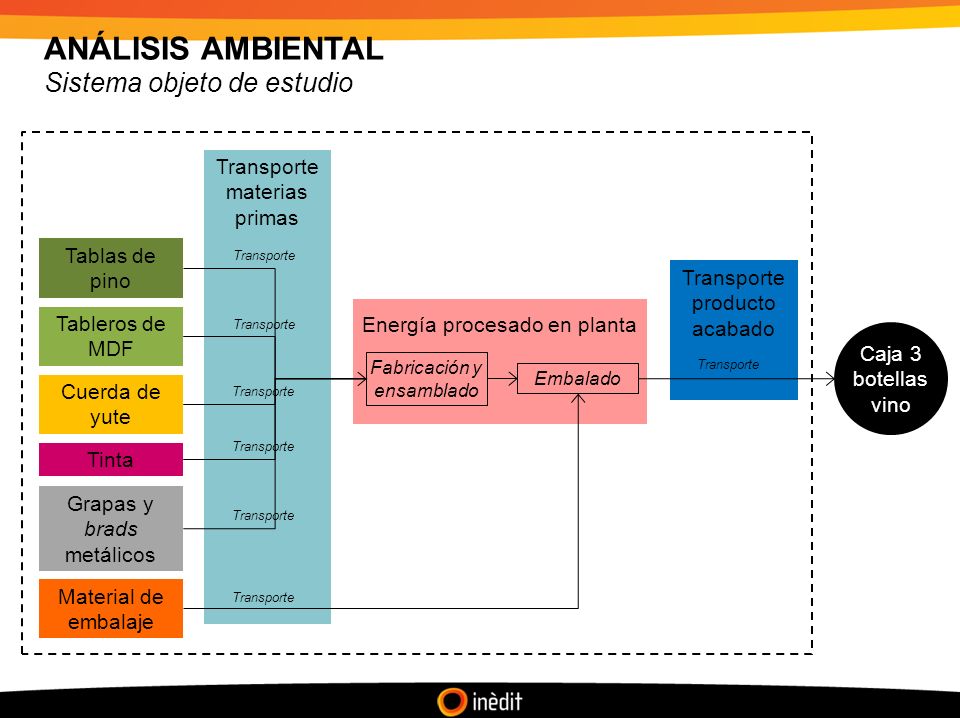

6 Transporte materias primas Transporte producto acabado Energía procesado en planta ANÁLISIS AMBIENTAL Sistema objeto de estudio Tableros de MDF Cuerda de yute Tablas de pino Grapas y brads metálicos Tinta Material de embalaje Fabricación y ensamblado Embalado Transporte Caja 3 botellas vino

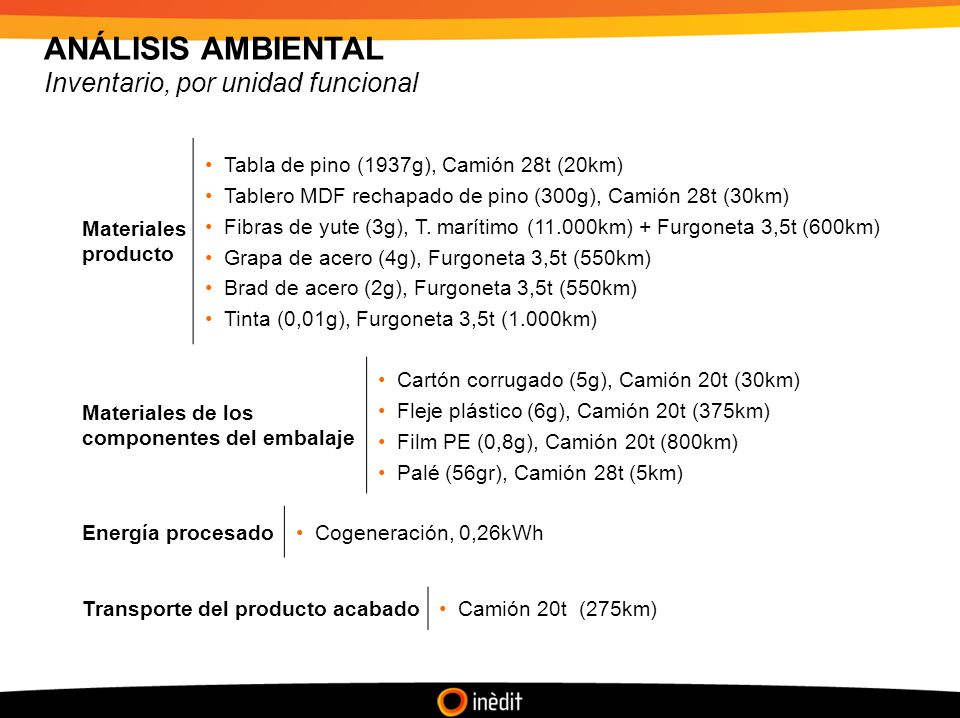

7 ANÁLISIS AMBIENTAL Inventario, por unidad funcional Materiales producto Tabla de pino (1937g), Camión 28t (20km) Tablero MDF rechapado de pino (300g), Camión 28t (30km) Fibras de yute (3g), T. marítimo (11.000km) + Furgoneta 3,5t (600km) Grapa de acero (4g), Furgoneta 3,5t (550km) Brad de acero (2g), Furgoneta 3,5t (550km) Tinta (0,01g), Furgoneta 3,5t (1.000km) Materiales de los componentes del embalaje Cartón corrugado (5g), Camión 20t (30km) Fleje plástico (6g), Camión 20t (375km) Film PE (0,8g), Camión 20t (800km) Palé (56gr), Camión 28t (5km) Energía procesadoCogeneración, 0,26kWh Transporte del producto acabadoCamión 20t (275km)

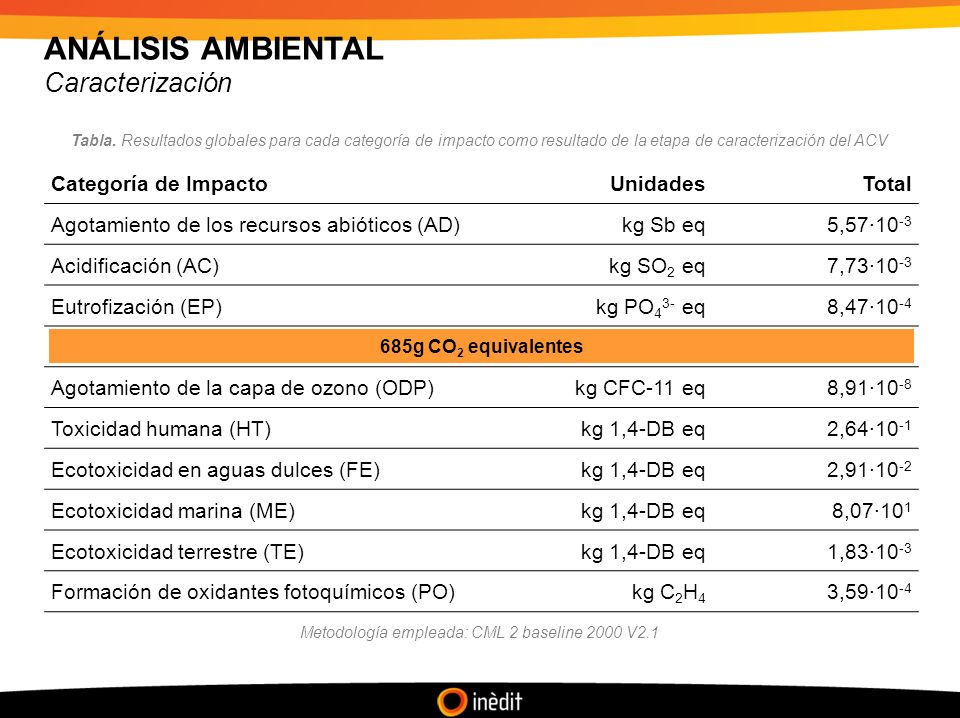

8 ANÁLISIS AMBIENTAL Caracterización Categoría de ImpactoUnidadesTotal Agotamiento de los recursos abióticos (AD)kg Sb eq5,57·10 -3 Acidificación (AC)kg SO 2 eq7,73·10 -3 Eutrofización (EP)kg PO 4 3- eq8,47·10 -4 Calentamiento global (GW)kg CO 2 eq6,85·10 -1 Agotamiento de la capa de ozono (ODP)kg CFC-11 eq8,91·10 -8 Toxicidad humana (HT)kg 1,4-DB eq2,64·10 -1 Ecotoxicidad en aguas dulces (FE)kg 1,4-DB eq2,91·10 -2 Ecotoxicidad marina (ME)kg 1,4-DB eq8,07·10 1 Ecotoxicidad terrestre (TE)kg 1,4-DB eq1,83·10 -3 Formación de oxidantes fotoquímicos (PO)kg C 2 H 4 3,59· g CO 2 equivalentes Tabla. Resultados globales para cada categoría de impacto como resultado de la etapa de caracterización del ACV Metodología empleada: CML 2 baseline 2000 V2.1

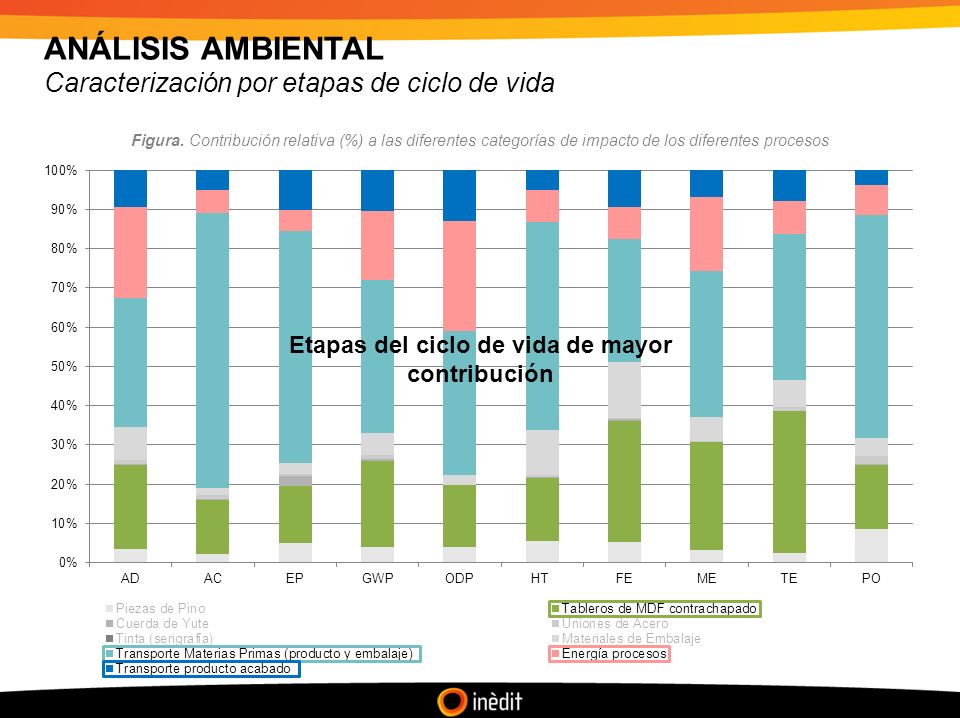

9 ANÁLISIS AMBIENTAL Caracterización por etapas de ciclo de vida Figura. Contribución relativa (%) a las diferentes categorías de impacto de los diferentes procesos

10 ANÁLISIS AMBIENTAL Caracterización por etapas de ciclo de vida Figura. Contribución relativa (%) a las diferentes categorías de impacto de los diferentes procesos Etapas del ciclo de vida de mayor contribución

11 ANÁLISIS AMBIENTAL Etapas del ciclo de vida críticas Transporte materias primas Transporte producto acabado Energía procesado en planta Tableros de MDF Cuerda de yute Tablas de pino Grapas y brads metálicos Tinta Material de embalaje Fabricación y ensamblado Embalado Transporte Caja 3 botellas vino

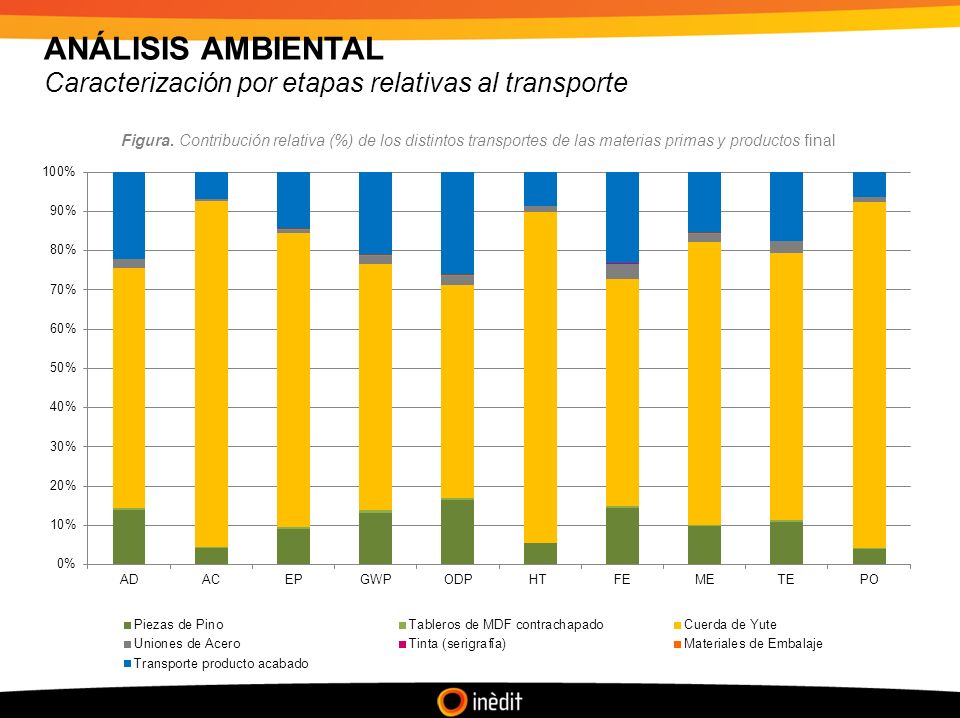

12 ANÁLISIS AMBIENTAL Caracterización por etapas relativas al transporte Figura. Contribución relativa (%) de los distintos transportes de las materias primas y productos final

13 ANÁLISIS AMBIENTAL Caracterización por etapas relativas al transporte Figura. Contribución relativa (%) de los distintos transportes de las materias primas y productos final Etapas del ciclo de vida, relativas al transporte, de mayor contribución

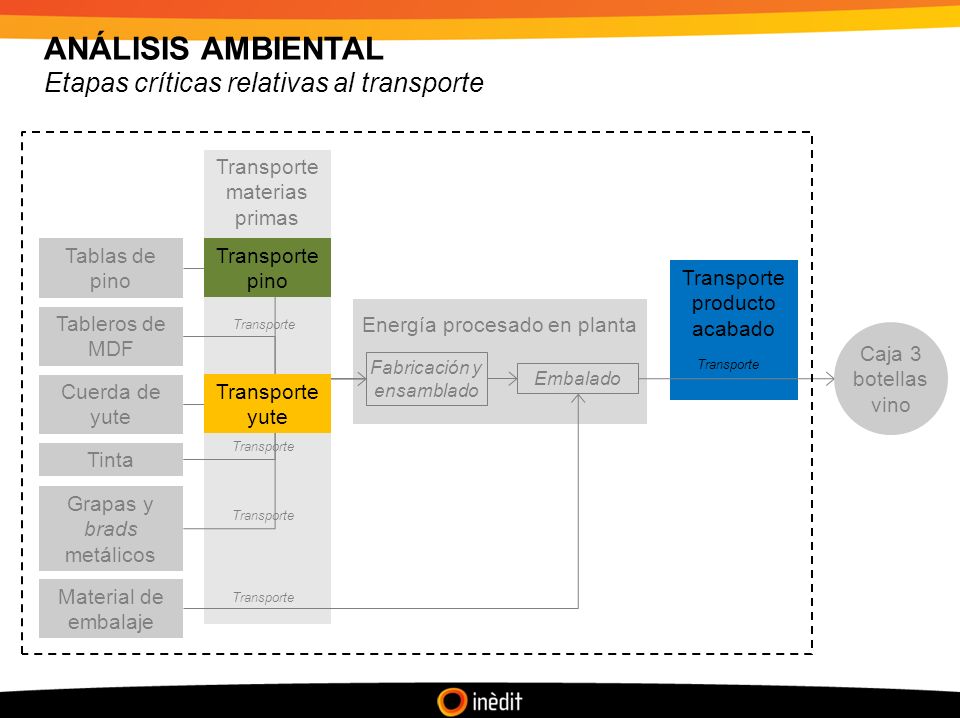

14 ANÁLISIS AMBIENTAL Etapas críticas relativas al transporte Transporte materias primas Transporte producto acabado Energía procesado en planta Tableros de MDF Cuerda de yute Tablas de pino Grapas y brads metálicos Tinta Material de embalaje Fabricación y ensamblado Embalado Transporte Caja 3 botellas vino Transporte yute Transporte pino

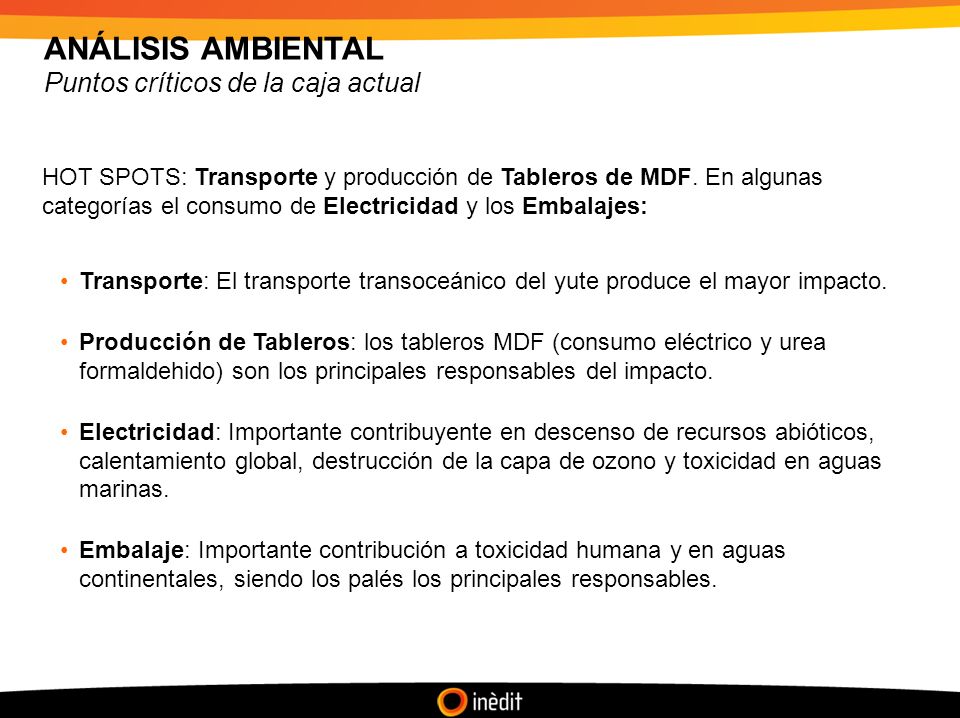

15 ANÁLISIS AMBIENTAL Puntos críticos de la caja actual HOT SPOTS: Transporte y producción de Tableros de MDF. En algunas categorías el consumo de Electricidad y los Embalajes: Transporte: El transporte transoceánico del yute produce el mayor impacto. Producción de Tableros: los tableros MDF (consumo eléctrico y urea formaldehido) son los principales responsables del impacto. Electricidad: Importante contribuyente en descenso de recursos abióticos, calentamiento global, destrucción de la capa de ozono y toxicidad en aguas marinas. Embalaje: Importante contribución a toxicidad humana y en aguas continentales, siendo los palés los principales responsables.

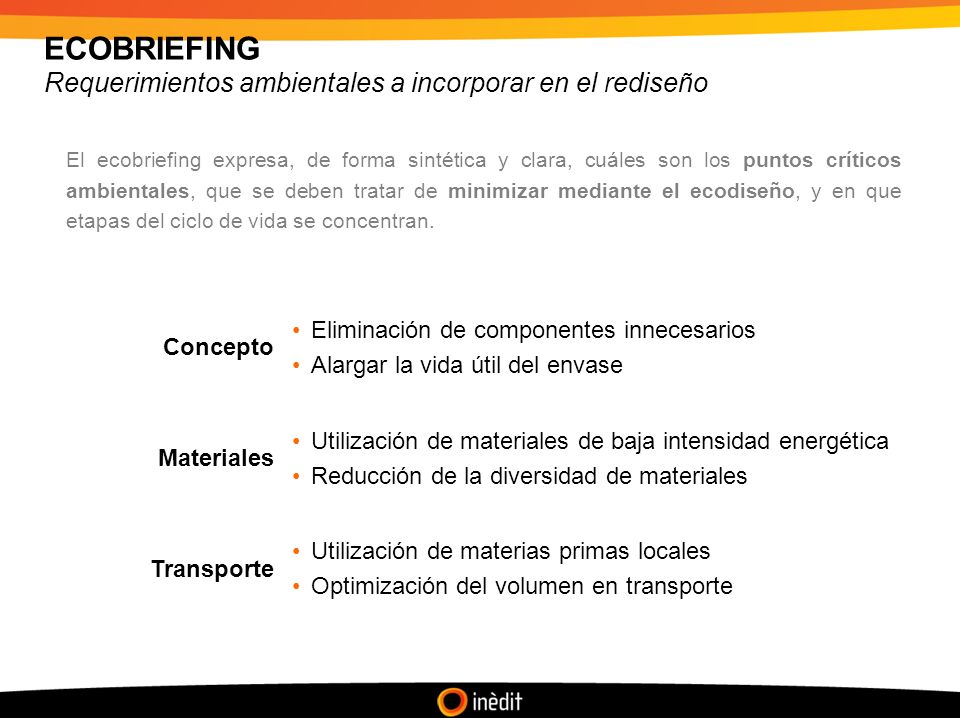

16 Concepto Eliminación de componentes innecesarios Alargar la vida útil del envase Materiales Utilización de materiales de baja intensidad energética Reducción de la diversidad de materiales Transporte Utilización de materias primas locales Optimización del volumen en transporte El ecobriefing expresa, de forma sintética y clara, cuáles son los puntos críticos ambientales, que se deben tratar de minimizar mediante el ecodiseño, y en que etapas del ciclo de vida se concentran. ECOBRIEFING Requerimientos ambientales a incorporar en el rediseño

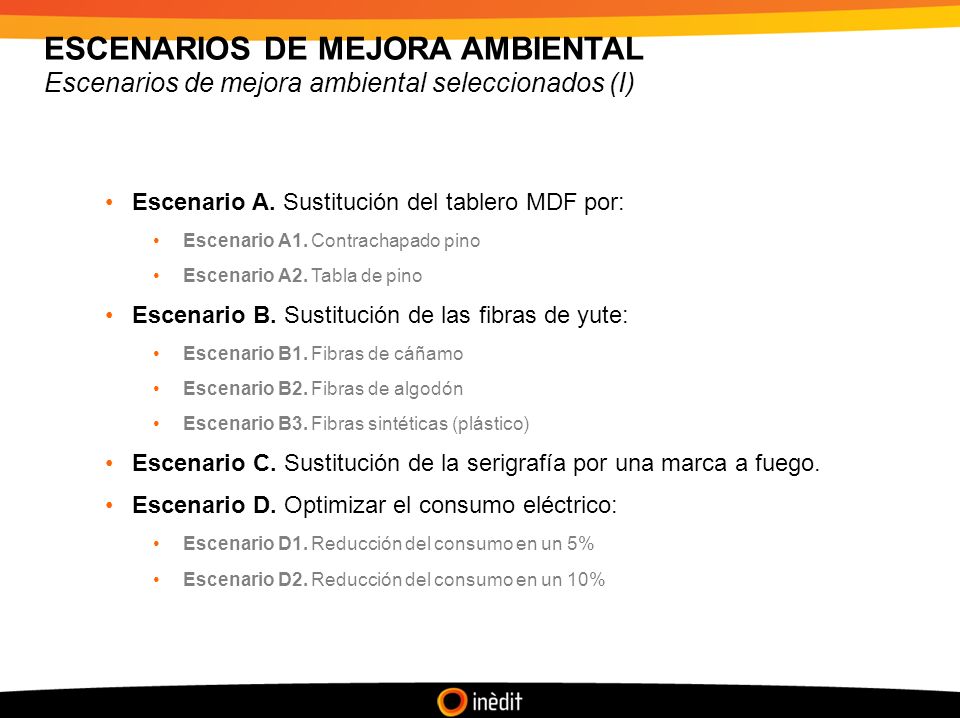

17 Escenario A. Sustitución del tablero MDF por: Escenario A1. Contrachapado pino Escenario A2. Tabla de pino Escenario B. Sustitución de las fibras de yute: Escenario B1. Fibras de cáñamo Escenario B2. Fibras de algodón Escenario B3. Fibras sintéticas (plástico) Escenario C. Sustitución de la serigrafía por una marca a fuego. Escenario D. Optimizar el consumo eléctrico: Escenario D1. Reducción del consumo en un 5% Escenario D2. Reducción del consumo en un 10% ESCENARIOS DE MEJORA AMBIENTAL Escenarios de mejora ambiental seleccionados (I)

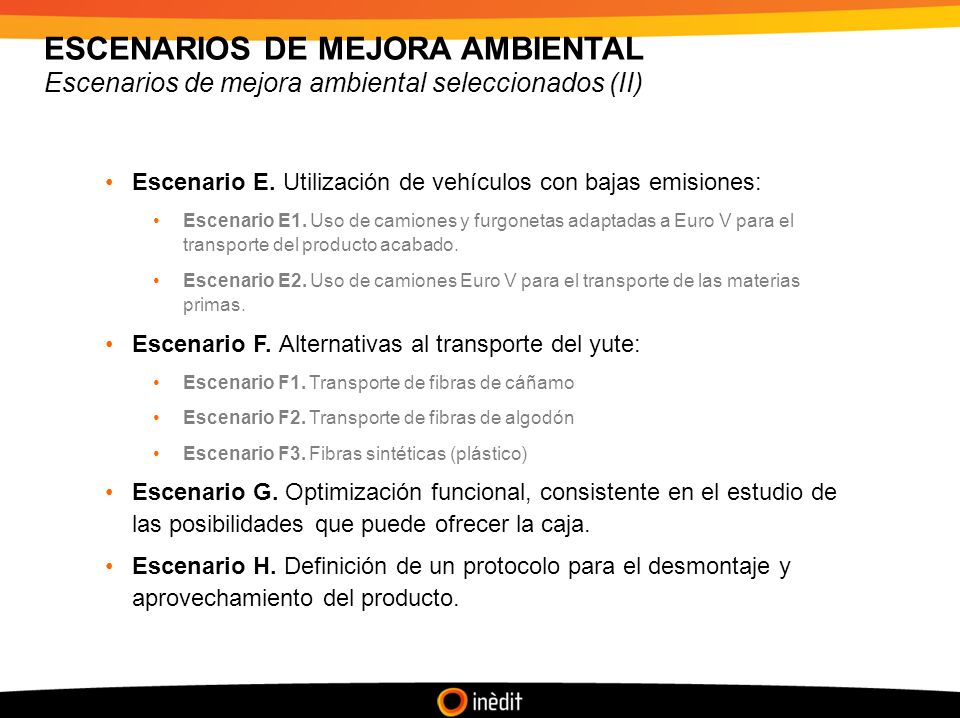

18 Escenario E. Utilización de vehículos con bajas emisiones: Escenario E1. Uso de camiones y furgonetas adaptadas a Euro V para el transporte del producto acabado. Escenario E2. Uso de camiones Euro V para el transporte de las materias primas. Escenario F. Alternativas al transporte del yute: Escenario F1. Transporte de fibras de cáñamo Escenario F2. Transporte de fibras de algodón Escenario F3. Fibras sintéticas (plástico) Escenario G. Optimización funcional, consistente en el estudio de las posibilidades que puede ofrecer la caja. Escenario H. Definición de un protocolo para el desmontaje y aprovechamiento del producto. ESCENARIOS DE MEJORA AMBIENTAL Escenarios de mejora ambiental seleccionados (II)

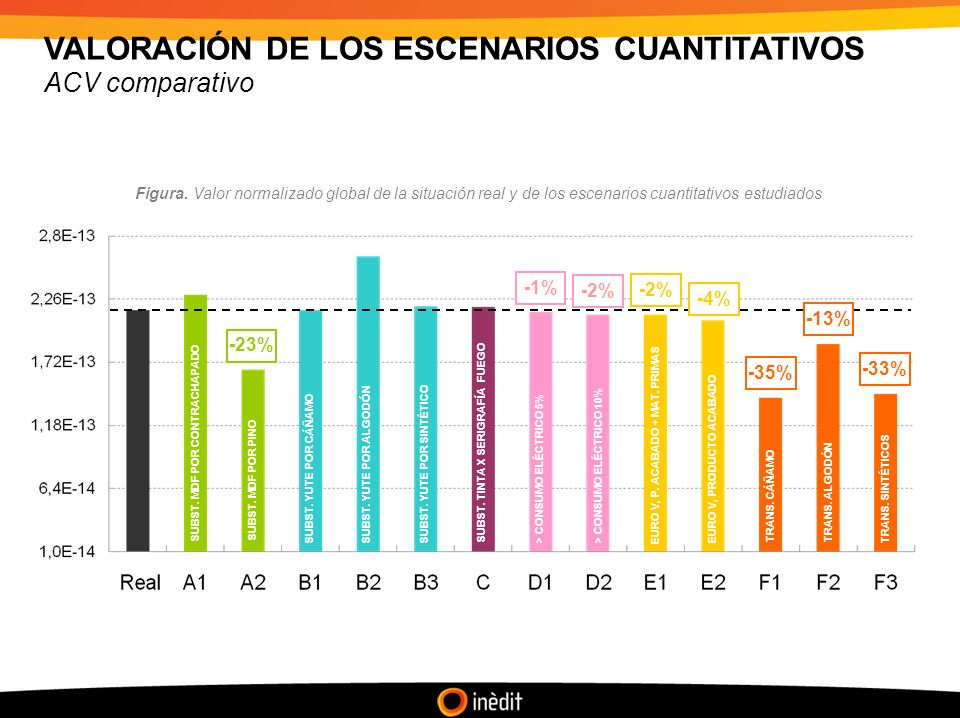

19 VALORACIÓN DE LOS ESCENARIOS CUANTITATIVOS ACV comparativo -23% SUBST. MDF POR CONTRACHAPADO SUBST. MDF POR PINO SUBST. YUTE POR CÁÑAMO SUBST. YUTE POR ALGODÓN SUBST. YUTE POR SINTÉTICO SUBST. TINTA X SERIGRAFÍA FUEGO > CONSUMO ELÉCTRICO 5% > CONSUMO ELÉCTRICO 10% EURO V, PRODUCTO ACABADO EURO V, P. ACABADO + MAT. PRIMAS TRANS. CÁÑAMO TRANS. ALGODÓN TRANS. SINTÉTICOS -1% -2% -4% -35% -13% -33% Figura. Valor normalizado global de la situación real y de los escenarios cuantitativos estudiados

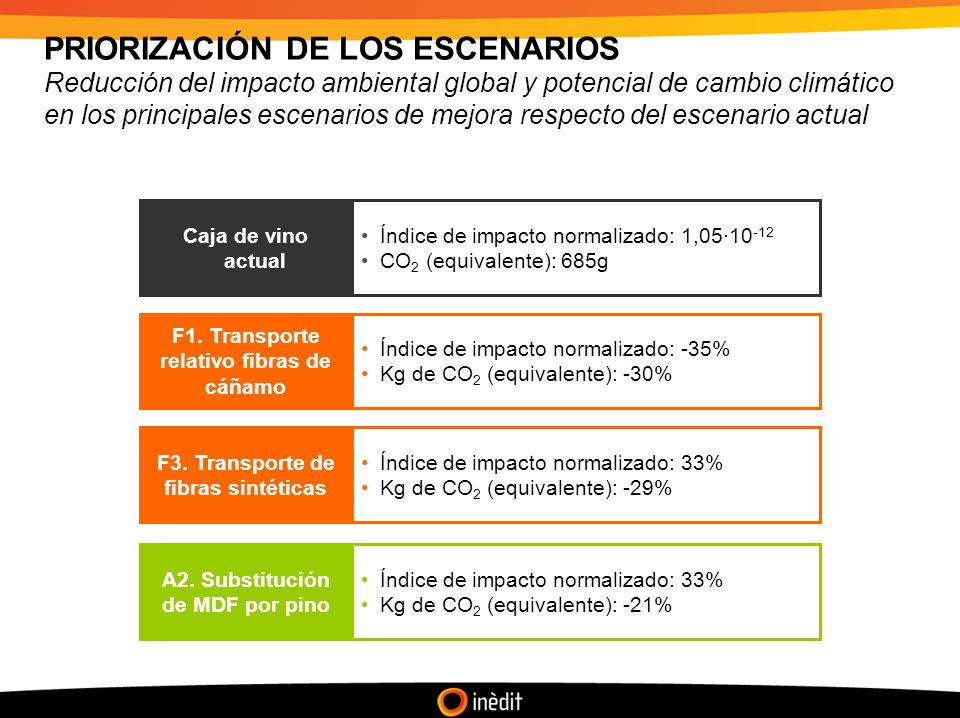

20 PRIORIZACIÓN DE LOS ESCENARIOS Reducción del impacto ambiental global y potencial de cambio climático en los principales escenarios de mejora respecto del escenario actual Índice de impacto normalizado: 1,05· CO 2 (equivalente): 685g Caja de vino actual Índice de impacto normalizado: -35% Kg de CO 2 (equivalente): -30% F1. Transporte relativo fibras de cáñamo Índice de impacto normalizado: 33% Kg de CO 2 (equivalente): -29% F3. Transporte de fibras sintéticas Índice de impacto normalizado: 33% Kg de CO 2 (equivalente): -21% A2. Substitución de MDF por pino

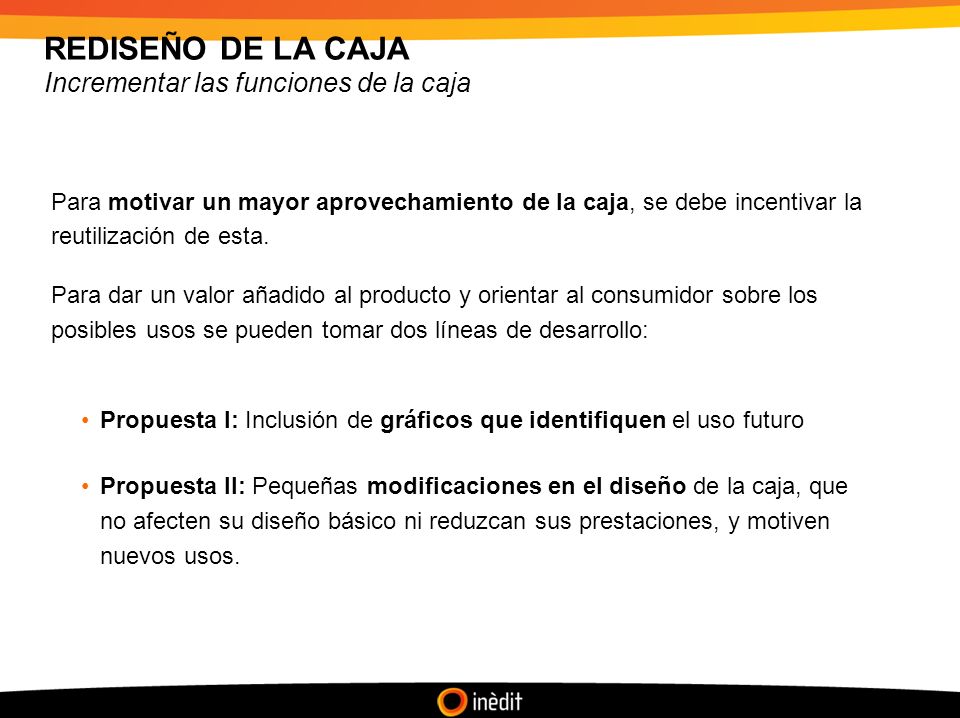

21 Para motivar un mayor aprovechamiento de la caja, se debe incentivar la reutilización de esta. Para dar un valor añadido al producto y orientar al consumidor sobre los posibles usos se pueden tomar dos líneas de desarrollo: Propuesta I: Inclusión de gráficos que identifiquen el uso futuro Propuesta II: Pequeñas modificaciones en el diseño de la caja, que no afecten su diseño básico ni reduzcan sus prestaciones, y motiven nuevos usos. REDISEÑO DE LA CAJA Incrementar las funciones de la caja

22 Propuesta I: Inclusión de gráficos que favorezcan un uso futuro. Ejemplo de caja metálica y reutilizable de cacao en polvo de los años 60; los envases llevan rotulado, en la parte posterior, el nombre del alimento para motivar un uso concreto Caso caja vino: Serigrafiar, por ejemplo en el reverso de la tapa, el nombre del producto/s que se estime se pueden almacenar. Por las dimensiones de la caja, por ejemplo: Caja de herramientas, Zapatos, Costura, etc. El usuario puede, mediante un giro de la tapa, transformar la caja de vino para un nuevo uso. REDISEÑO DE LA CAJA Incrementar las funciones de la caja: gráficos orientativos

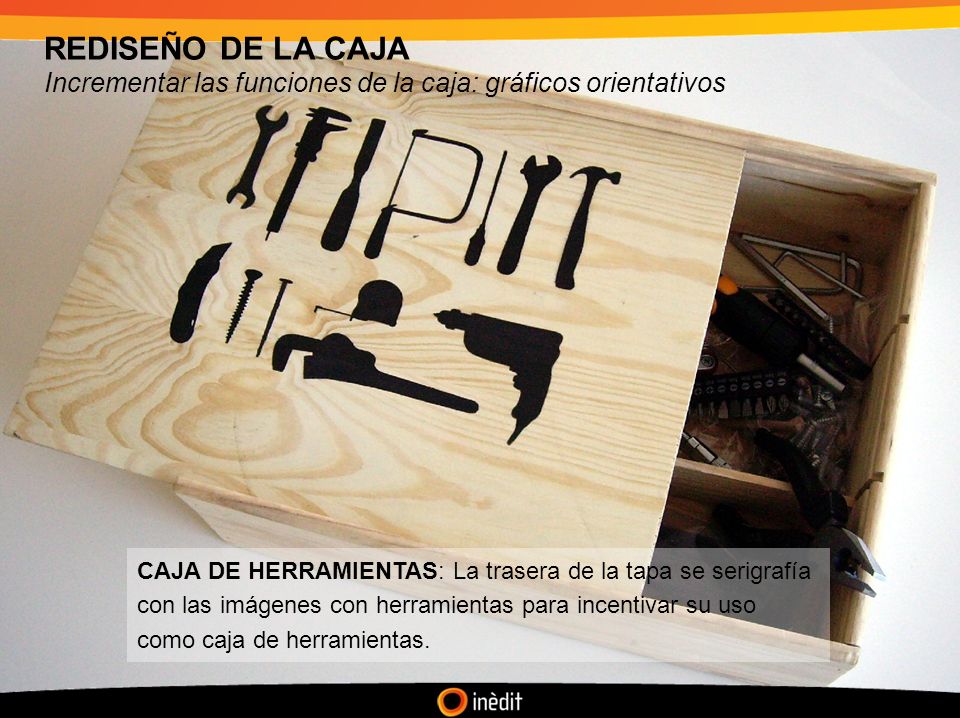

23 REDISEÑO DE LA CAJA Incrementar las funciones de la caja: gráficos orientativos CAJA DE HERRAMIENTAS: La trasera de la tapa se serigrafía con las imágenes con herramientas para incentivar su uso como caja de herramientas.

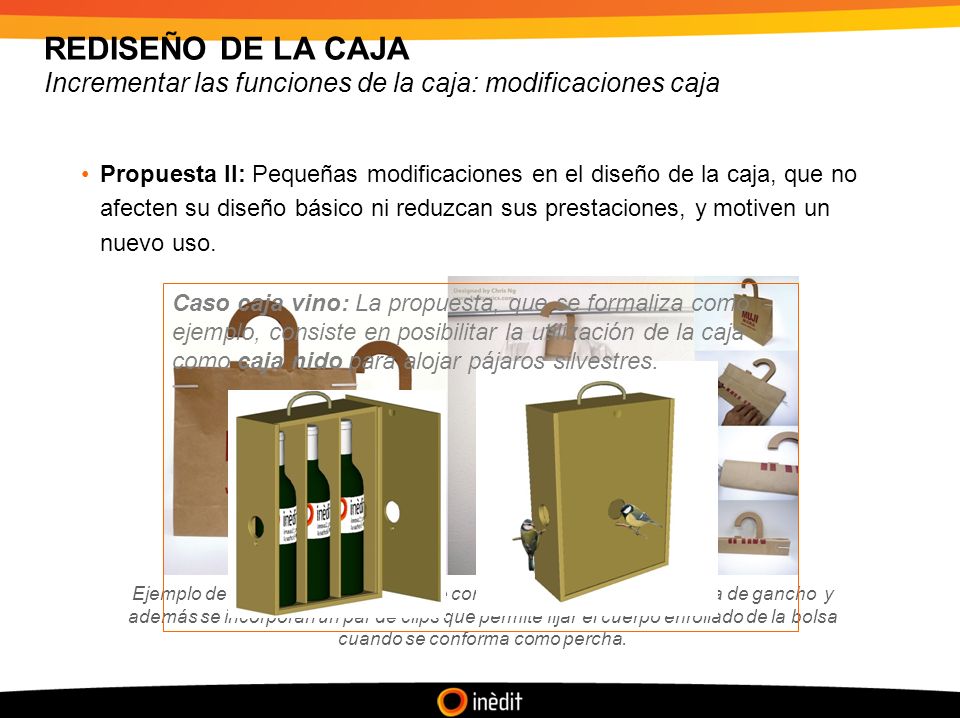

24 REDISEÑO DE LA CAJA Incrementar las funciones de la caja: modificaciones caja Propuesta II: Pequeñas modificaciones en el diseño de la caja, que no afecten su diseño básico ni reduzcan sus prestaciones, y motiven un nuevo uso. Ejemplo de bolsa de papel reutilizable como percha ; el asa tiene forma de gancho y además se incorporan un par de clips que permite fijar el cuerpo enrollado de la bolsa cuando se conforma como percha. Caso caja vino: La propuesta, que se formaliza como ejemplo, consiste en posibilitar la utilización de la caja como caja nido para alojar pájaros silvestres.

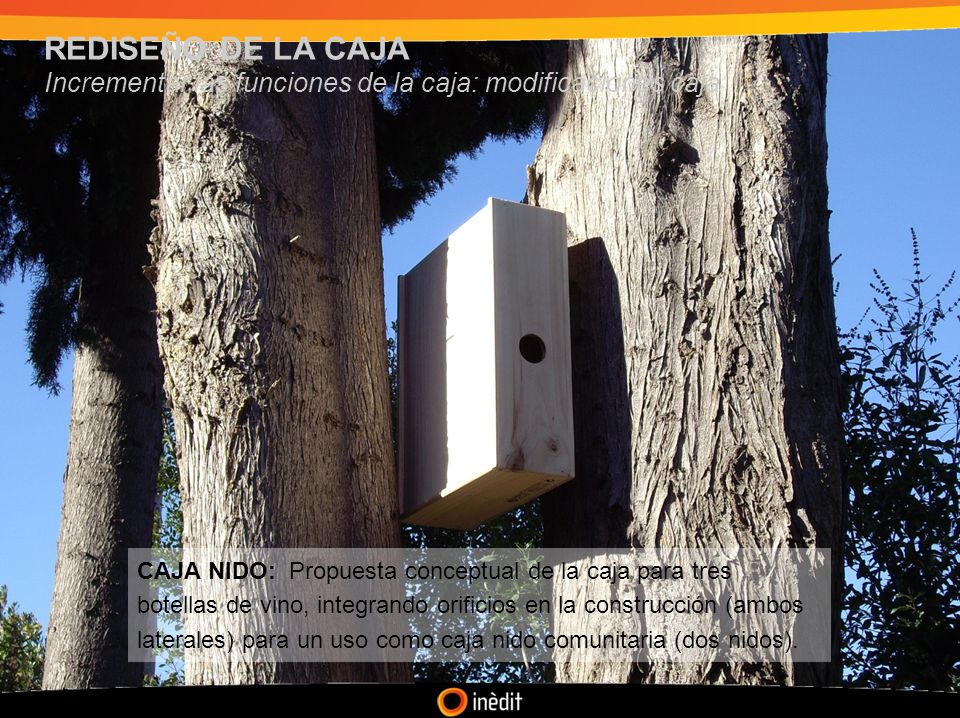

25 CAJA NIDO: Propuesta conceptual de la caja para tres botellas de vino, integrando orificios en la construcción (ambos laterales) para un uso como caja nido comunitaria (dos nidos). REDISEÑO DE LA CAJA Incrementar las funciones de la caja: modificaciones caja
