1 DIBUJOS DE CONJUNTO 1.GENERALIDADES. 2.REFERENCIA DE LOS ELEMENTOS PARA UN CONJUNTO. 3.LISTAS DE ELEMENTOS. 4.PLANOS DE CONJUNTO Y DESPIECE.

Presentaciones similares


Presentación del tema: "1 DIBUJOS DE CONJUNTO 1.GENERALIDADES. 2.REFERENCIA DE LOS ELEMENTOS PARA UN CONJUNTO. 3.LISTAS DE ELEMENTOS. 4.PLANOS DE CONJUNTO Y DESPIECE."— Transcripción de la presentación:

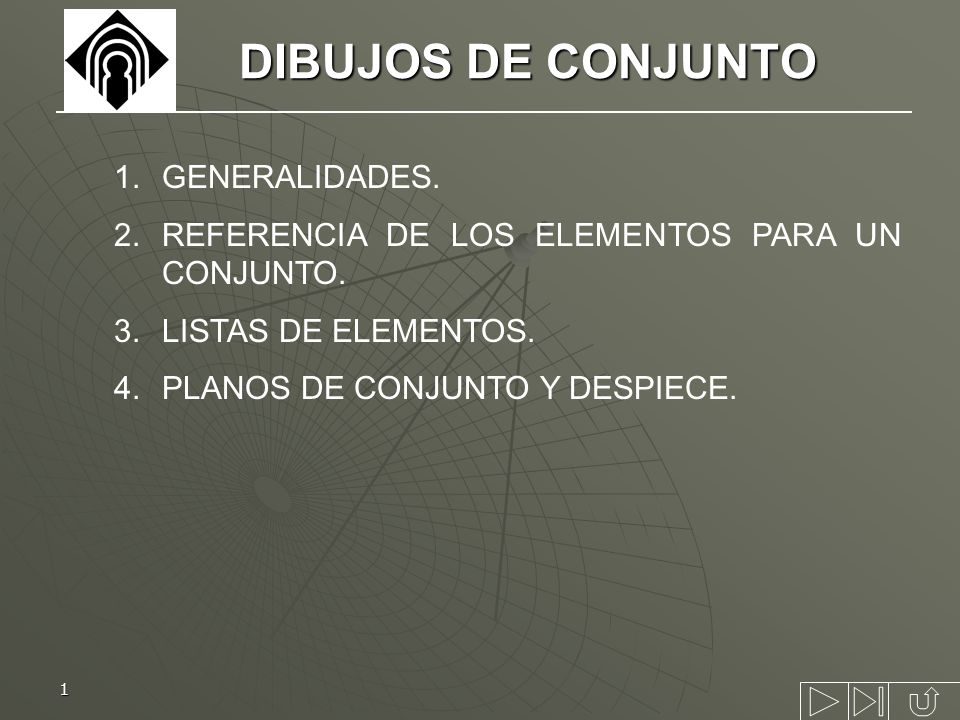

1 1 DIBUJOS DE CONJUNTO 1.GENERALIDADES. 2.REFERENCIA DE LOS ELEMENTOS PARA UN CONJUNTO. 3.LISTAS DE ELEMENTOS. 4.PLANOS DE CONJUNTO Y DESPIECE.

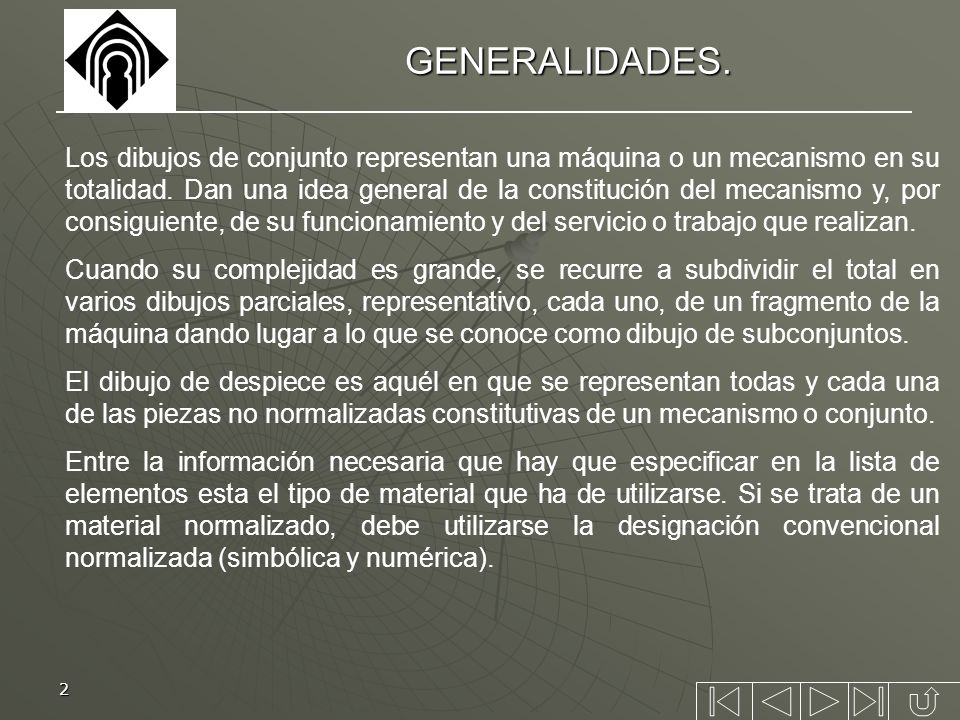

2 2 GENERALIDADES. Los dibujos de conjunto representan una máquina o un mecanismo en su totalidad. Dan una idea general de la constitución del mecanismo y, por consiguiente, de su funcionamiento y del servicio o trabajo que realizan. Cuando su complejidad es grande, se recurre a subdividir el total en varios dibujos parciales, representativo, cada uno, de un fragmento de la máquina dando lugar a lo que se conoce como dibujo de subconjuntos. El dibujo de despiece es aquél en que se representan todas y cada una de las piezas no normalizadas constitutivas de un mecanismo o conjunto. Entre la información necesaria que hay que especificar en la lista de elementos esta el tipo de material que ha de utilizarse. Si se trata de un material normalizado, debe utilizarse la designación convencional normalizada (simbólica y numérica).

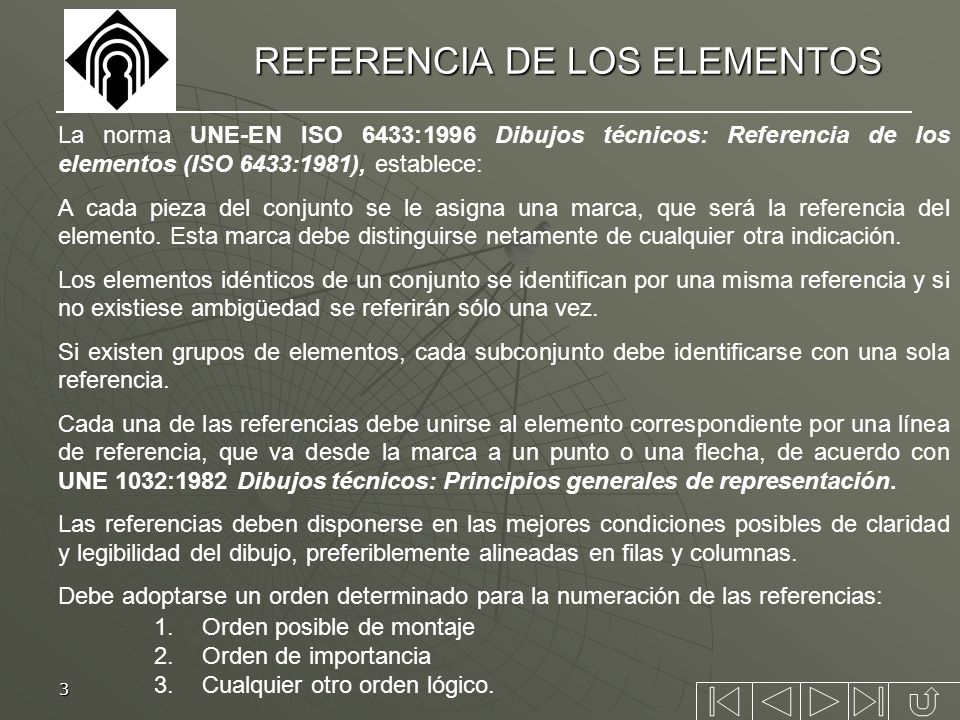

3 3 REFERENCIA DE LOS ELEMENTOS La norma UNE-EN ISO 6433:1996 Dibujos técnicos: Referencia de los elementos (ISO 6433:1981), establece: A cada pieza del conjunto se le asigna una marca, que será la referencia del elemento. Esta marca debe distinguirse netamente de cualquier otra indicación. Los elementos idénticos de un conjunto se identifican por una misma referencia y si no existiese ambigüedad se referirán sólo una vez. Si existen grupos de elementos, cada subconjunto debe identificarse con una sola referencia. Cada una de las referencias debe unirse al elemento correspondiente por una línea de referencia, que va desde la marca a un punto o una flecha, de acuerdo con UNE 1032:1982 Dibujos técnicos: Principios generales de representación. Las referencias deben disponerse en las mejores condiciones posibles de claridad y legibilidad del dibujo, preferiblemente alineadas en filas y columnas. Debe adoptarse un orden determinado para la numeración de las referencias: 1.Orden posible de montaje 2.Orden de importancia 3.Cualquier otro orden lógico.

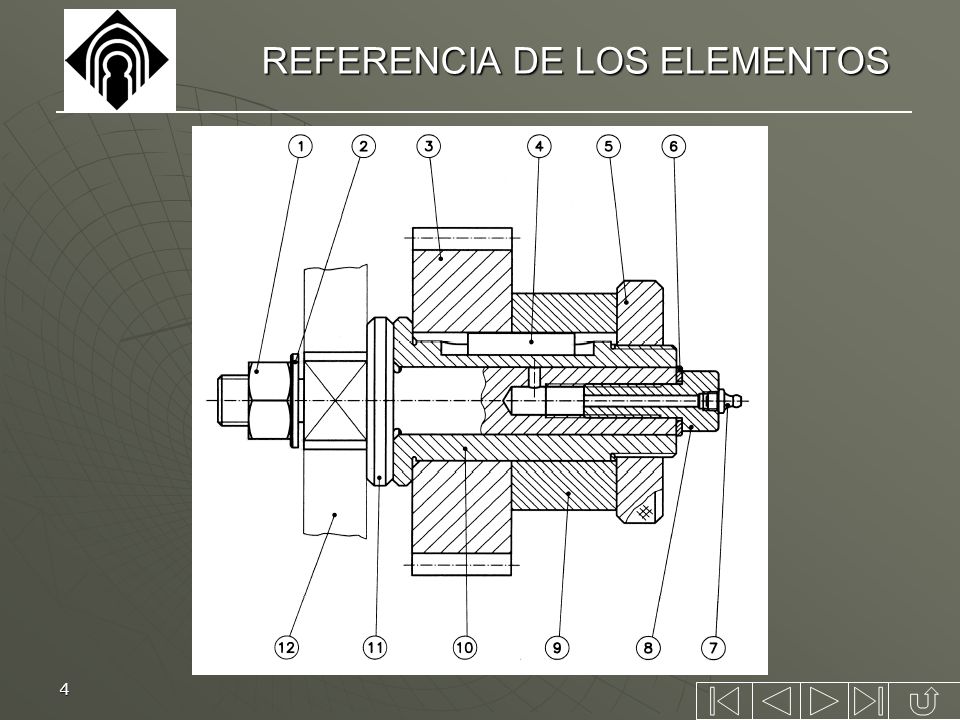

4 4 REFERENCIA DE LOS ELEMENTOS

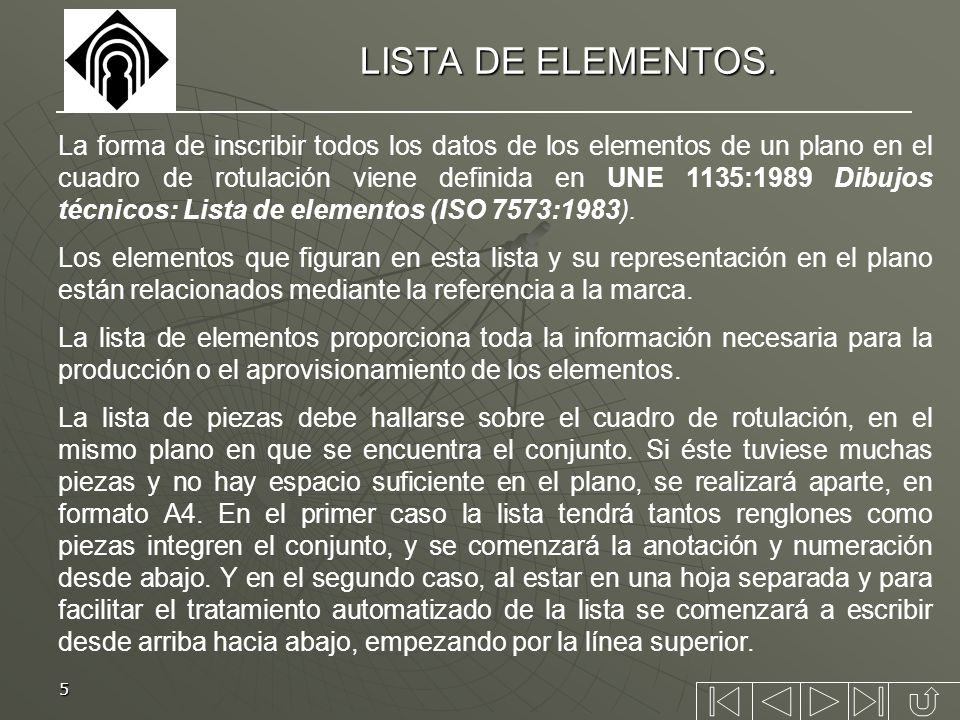

5 5 LISTA DE ELEMENTOS. La forma de inscribir todos los datos de los elementos de un plano en el cuadro de rotulación viene definida en UNE 1135:1989 Dibujos técnicos: Lista de elementos (ISO 7573:1983). Los elementos que figuran en esta lista y su representación en el plano están relacionados mediante la referencia a la marca. La lista de elementos proporciona toda la información necesaria para la producción o el aprovisionamiento de los elementos. La lista de piezas debe hallarse sobre el cuadro de rotulación, en el mismo plano en que se encuentra el conjunto. Si éste tuviese muchas piezas y no hay espacio suficiente en el plano, se realizará aparte, en formato A4. En el primer caso la lista tendrá tantos renglones como piezas integren el conjunto, y se comenzará la anotación y numeración desde abajo. Y en el segundo caso, al estar en una hoja separada y para facilitar el tratamiento automatizado de la lista se comenzará a escribir desde arriba hacia abajo, empezando por la línea superior.

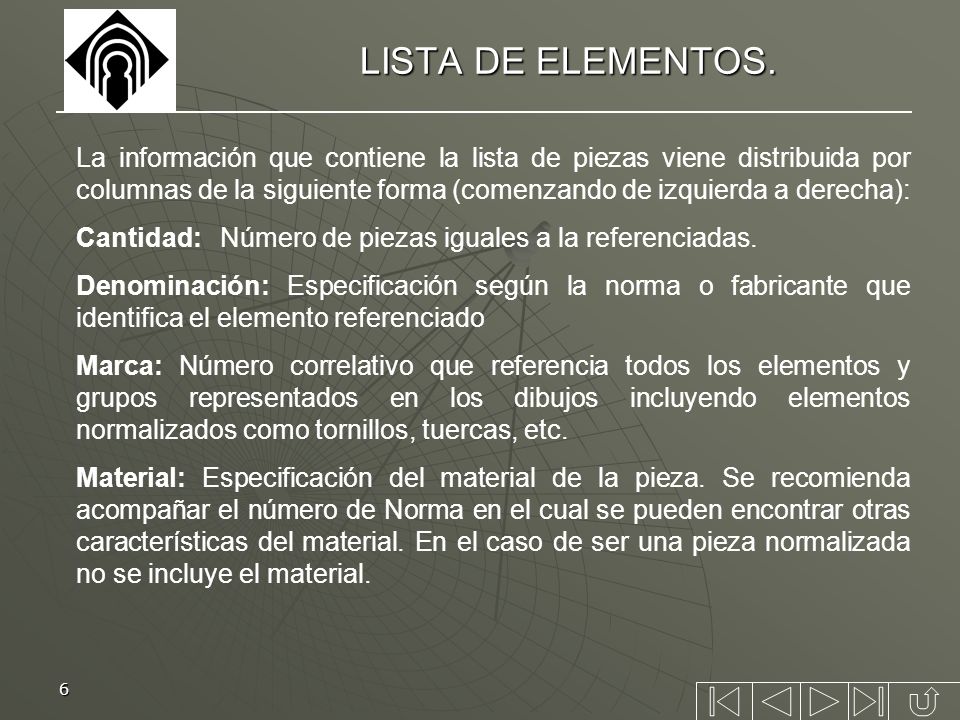

6 6 LISTA DE ELEMENTOS. La información que contiene la lista de piezas viene distribuida por columnas de la siguiente forma (comenzando de izquierda a derecha): Cantidad:Número de piezas iguales a la referenciadas. Denominación: Especificación según la norma o fabricante que identifica el elemento referenciado Marca: Número correlativo que referencia todos los elementos y grupos representados en los dibujos incluyendo elementos normalizados como tornillos, tuercas, etc. Material: Especificación del material de la pieza. Se recomienda acompañar el número de Norma en el cual se pueden encontrar otras características del material. En el caso de ser una pieza normalizada no se incluye el material.

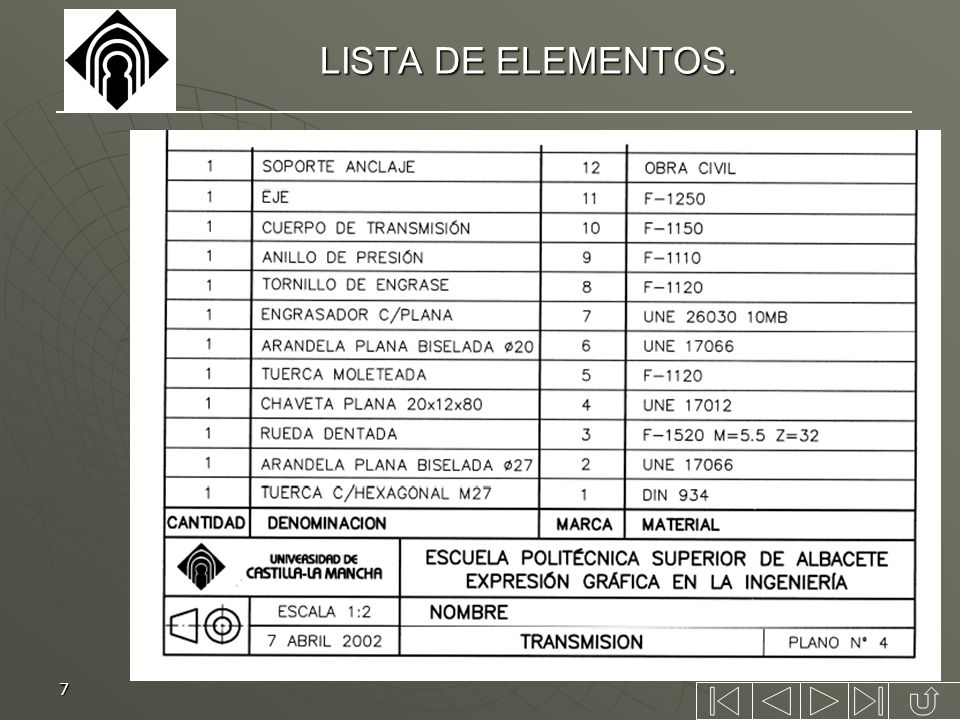

7 7 LISTA DE ELEMENTOS.

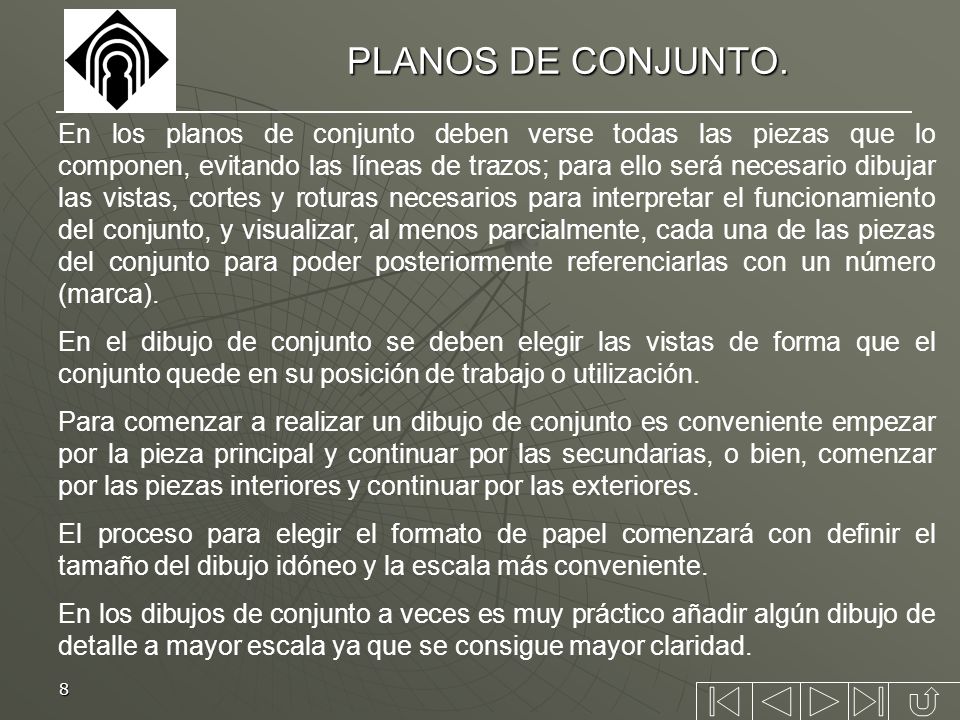

8 8 PLANOS DE CONJUNTO. En los planos de conjunto deben verse todas las piezas que lo componen, evitando las líneas de trazos; para ello será necesario dibujar las vistas, cortes y roturas necesarios para interpretar el funcionamiento del conjunto, y visualizar, al menos parcialmente, cada una de las piezas del conjunto para poder posteriormente referenciarlas con un número (marca). En el dibujo de conjunto se deben elegir las vistas de forma que el conjunto quede en su posición de trabajo o utilización. Para comenzar a realizar un dibujo de conjunto es conveniente empezar por la pieza principal y continuar por las secundarias, o bien, comenzar por las piezas interiores y continuar por las exteriores. El proceso para elegir el formato de papel comenzará con definir el tamaño del dibujo idóneo y la escala más conveniente. En los dibujos de conjunto a veces es muy práctico añadir algún dibujo de detalle a mayor escala ya que se consigue mayor claridad.

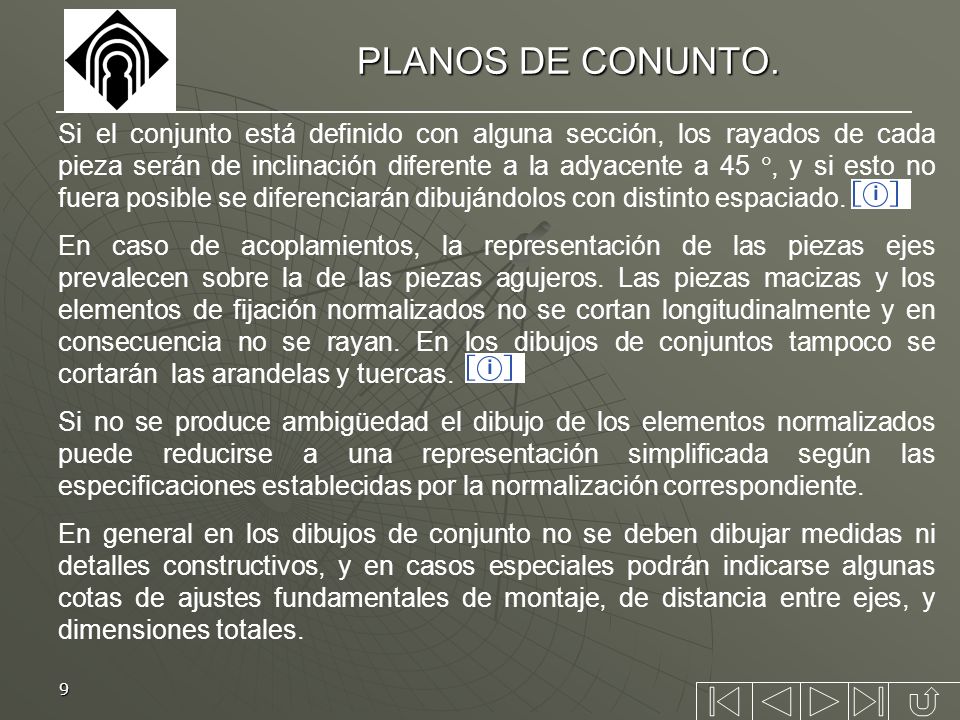

9 9 PLANOS DE CONUNTO. Si el conjunto está definido con alguna sección, los rayados de cada pieza serán de inclinación diferente a la adyacente a 45, y si esto no fuera posible se diferenciarán dibujándolos con distinto espaciado. En caso de acoplamientos, la representación de las piezas ejes prevalecen sobre la de las piezas agujeros. Las piezas macizas y los elementos de fijación normalizados no se cortan longitudinalmente y en consecuencia no se rayan. En los dibujos de conjuntos tampoco se cortarán las arandelas y tuercas. Si no se produce ambigüedad el dibujo de los elementos normalizados puede reducirse a una representación simplificada según las especificaciones establecidas por la normalización correspondiente. En general en los dibujos de conjunto no se deben dibujar medidas ni detalles constructivos, y en casos especiales podrán indicarse algunas cotas de ajustes fundamentales de montaje, de distancia entre ejes, y dimensiones totales.

10 10 PLANOS DE DESPIECE. En el dibujo de despiece cada pieza se dibujará con el mínimo número de vistas, cortes y detalles necesarios para la perfecta definición de la pieza. En el dibujo de despiece hay que indicar todos los detalles y datos técnicos para su realización como son: Dimensiones. Signos superficiales y tratamientos específicos. Tolerancias, materiales, identificación, etc. Las piezas normalizadas (tornillos, tuercas, arandelas, etc) no deben dibujarse, basta designarlas en la lista de despiece. El despiece puede efectuarse en el mismo plano del conjunto, en otro plano separado o incluso utilizando un solo plano para cada una de las piezas que lo constituyen.

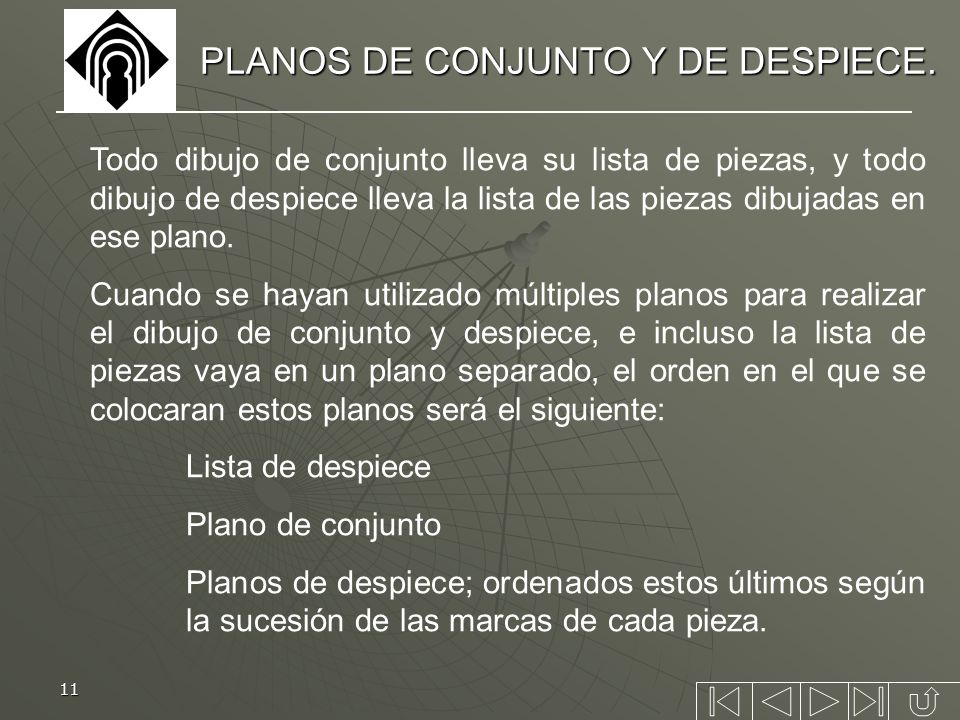

11 11 PLANOS DE CONJUNTO Y DE DESPIECE. Todo dibujo de conjunto lleva su lista de piezas, y todo dibujo de despiece lleva la lista de las piezas dibujadas en ese plano. Cuando se hayan utilizado múltiples planos para realizar el dibujo de conjunto y despiece, e incluso la lista de piezas vaya en un plano separado, el orden en el que se colocaran estos planos será el siguiente: Lista de despiece Plano de conjunto Planos de despiece; ordenados estos últimos según la sucesión de las marcas de cada pieza.

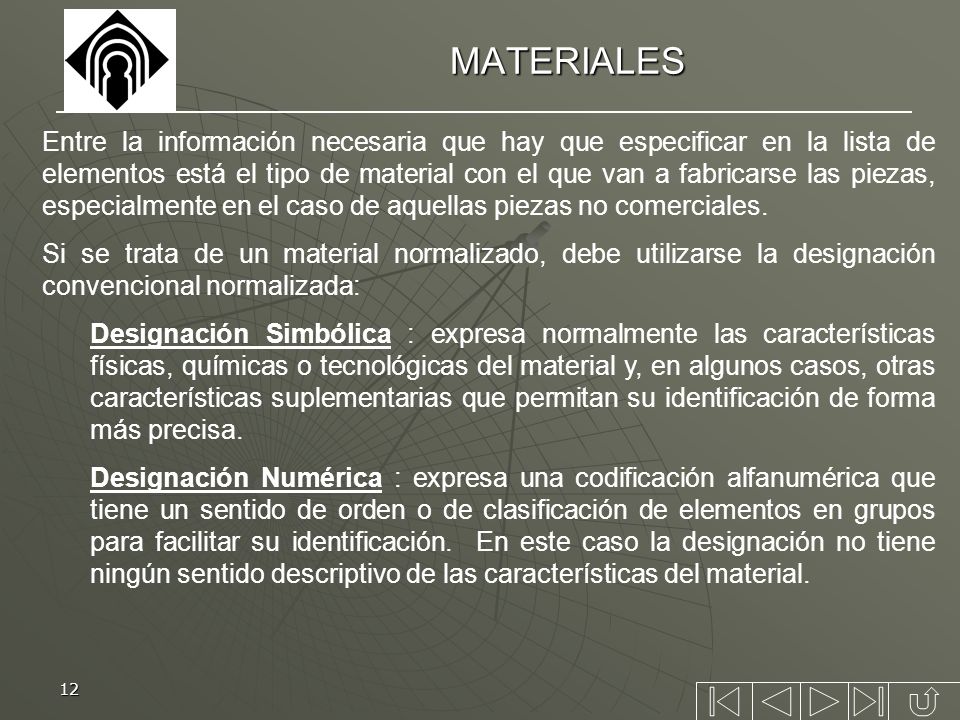

12 12 MATERIALES Entre la información necesaria que hay que especificar en la lista de elementos está el tipo de material con el que van a fabricarse las piezas, especialmente en el caso de aquellas piezas no comerciales. Si se trata de un material normalizado, debe utilizarse la designación convencional normalizada: Designación Simbólica : expresa normalmente las características físicas, químicas o tecnológicas del material y, en algunos casos, otras características suplementarias que permitan su identificación de forma más precisa. Designación Numérica : expresa una codificación alfanumérica que tiene un sentido de orden o de clasificación de elementos en grupos para facilitar su identificación. En este caso la designación no tiene ningún sentido descriptivo de las características del material.

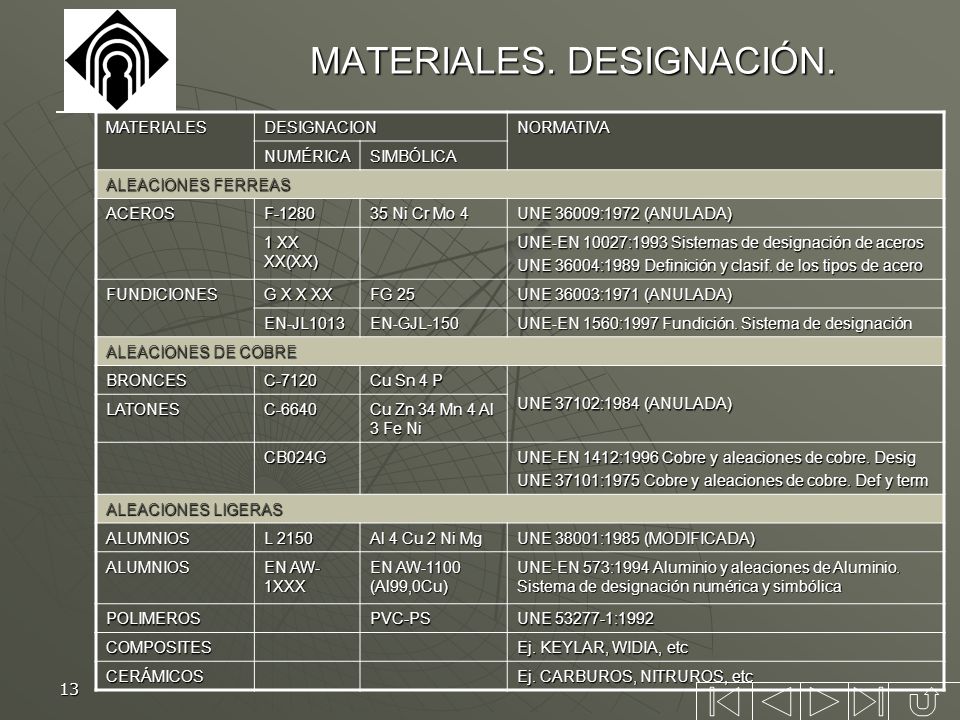

13 13 MATERIALES. DESIGNACIÓN. MATERIALESDESIGNACIONNORMATIVA NUMÉRICASIMBÓLICA ALEACIONES FERREAS ACEROSF Ni Cr Mo 4 UNE 36009:1972 (ANULADA) 1 XX XX(XX) UNE-EN 10027:1993 Sistemas de designación de aceros UNE 36004:1989 Definición y clasif. de los tipos de acero FUNDICIONES G X X XX FG 25 UNE 36003:1971 (ANULADA) EN-JL1013EN-GJL-150 UNE-EN 1560:1997 Fundición. Sistema de designación ALEACIONES DE COBRE BRONCESC-7120 Cu Sn 4 P UNE 37102:1984 (ANULADA) LATONESC-6640 Cu Zn 34 Mn 4 Al 3 Fe Ni CB024G UNE-EN 1412:1996 Cobre y aleaciones de cobre. Desig UNE 37101:1975 Cobre y aleaciones de cobre. Def y term ALEACIONES LIGERAS ALUMNIOS L 2150 Al 4 Cu 2 Ni Mg UNE 38001:1985 (MODIFICADA) ALUMNIOS EN AW- 1XXX EN AW-1100 (Al99,0Cu) UNE-EN 573:1994 Aluminio y aleaciones de Aluminio. Sistema de designación numérica y simbólica POLIMEROSPVC-PS UNE :1992 COMPOSITES Ej. KEYLAR, WIDIA, etc CERÁMICOS Ej. CARBUROS, NITRUROS, etc

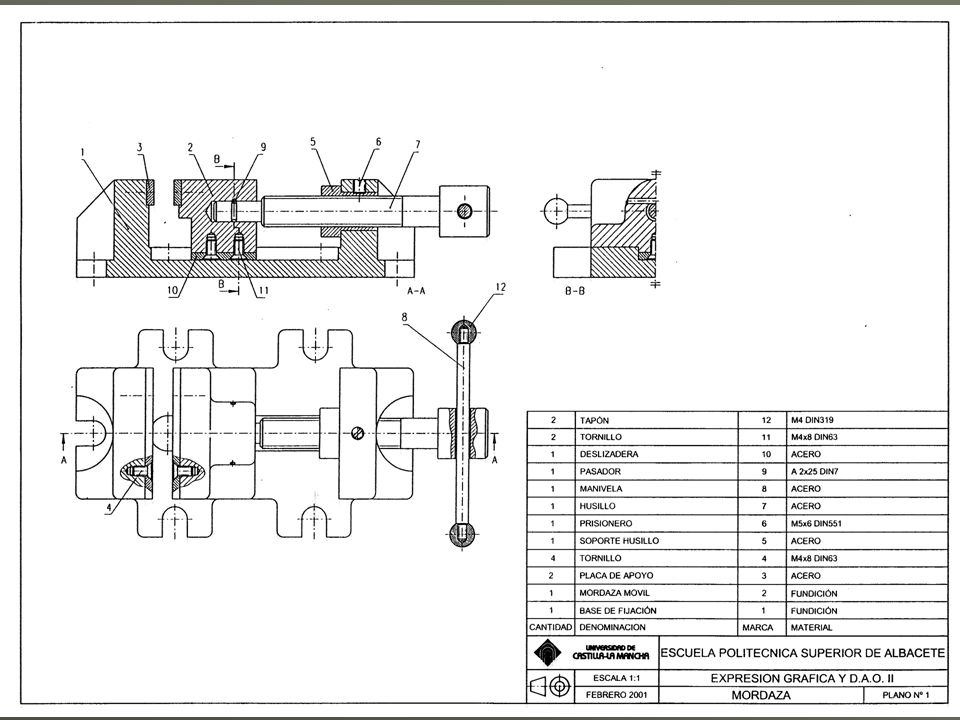

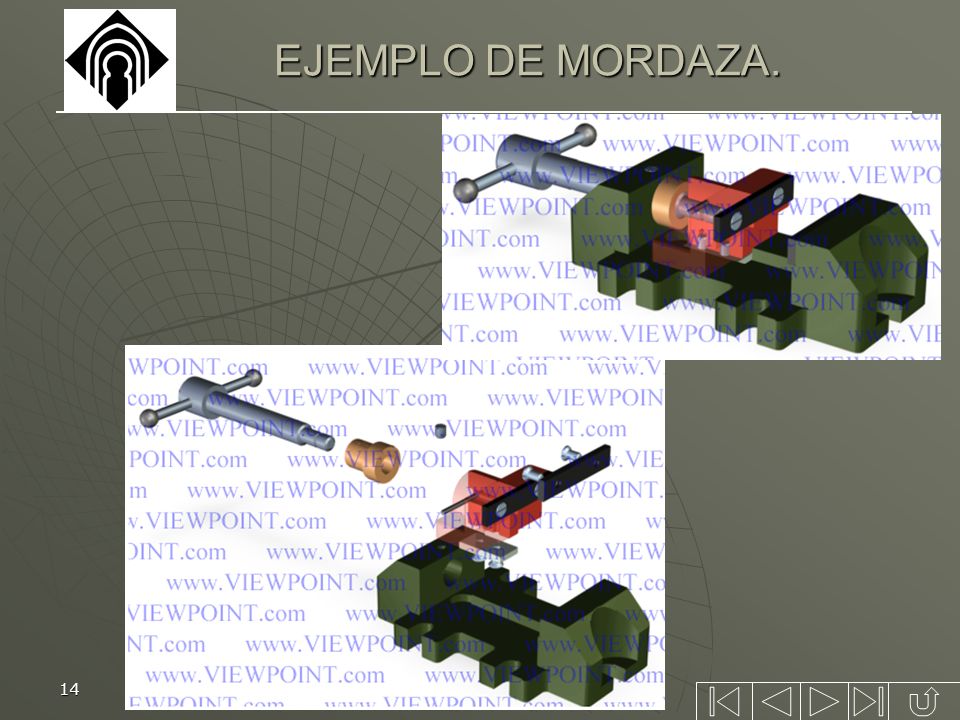

14 14 EJEMPLO DE MORDAZA.

15 15 EJEMPLO DE MORDAZA.

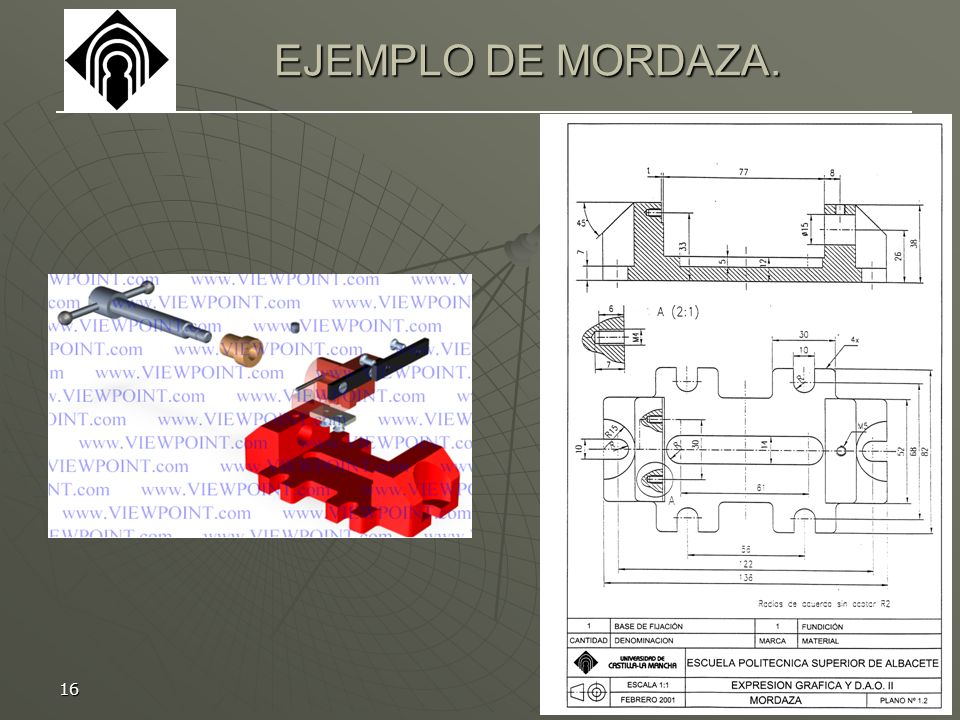

16 16 EJEMPLO DE MORDAZA.

17 17 EJEMPLO DE MORDAZA.

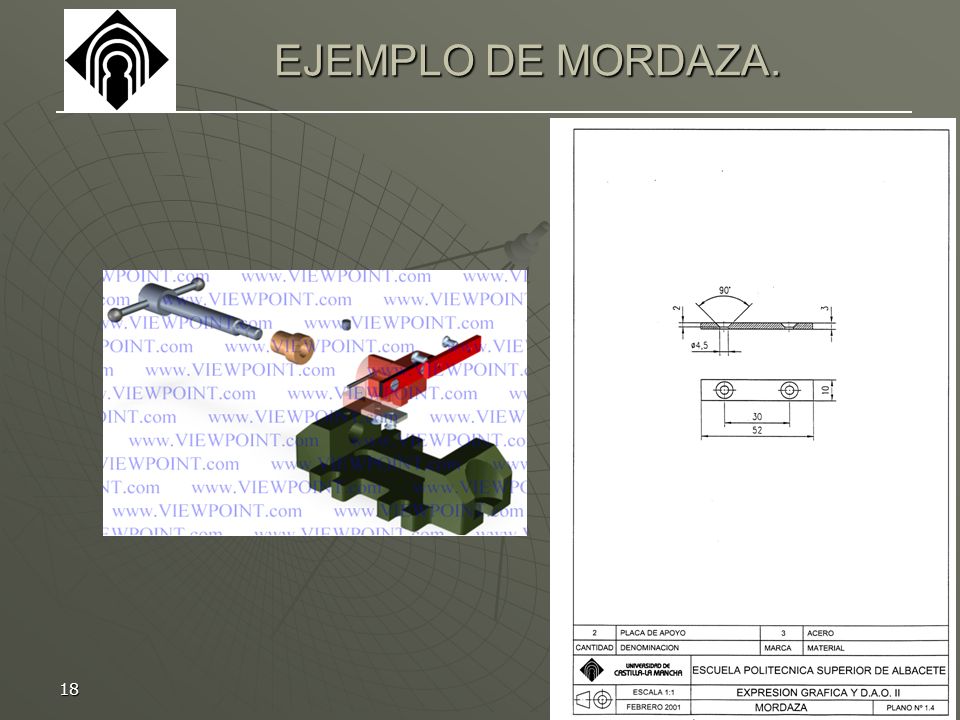

18 18 EJEMPLO DE MORDAZA.

19 19 EJEMPLO DE MORDAZA.

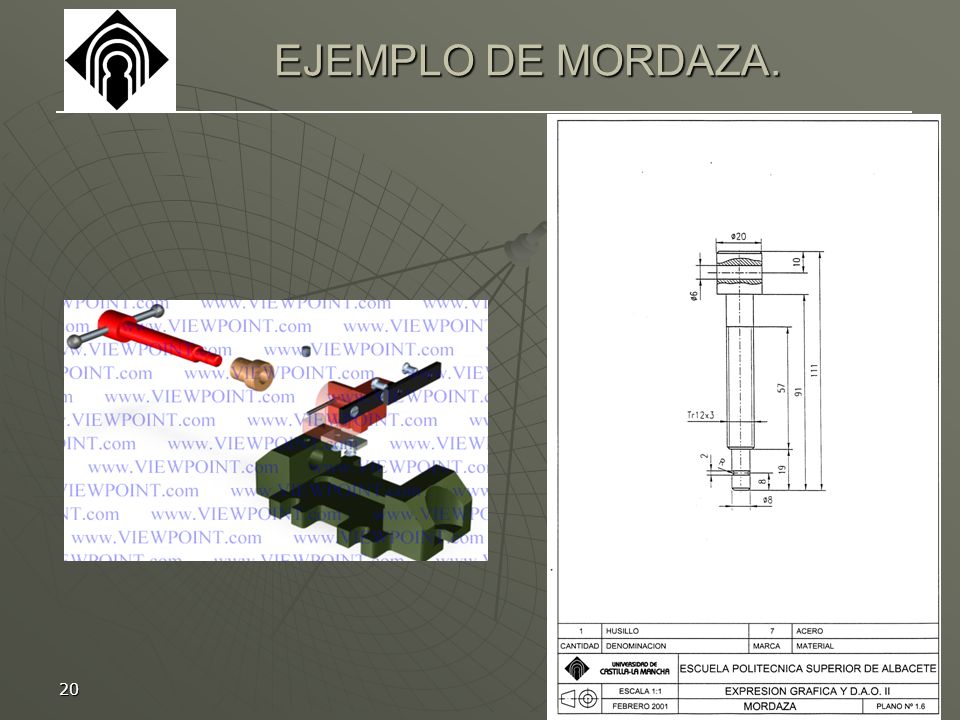

20 20 EJEMPLO DE MORDAZA.

21 21 EJEMPLO DE SOPORTE OSCILANTE.

22 22 EJEMPLO DE SOPORTE OSCILANTE.

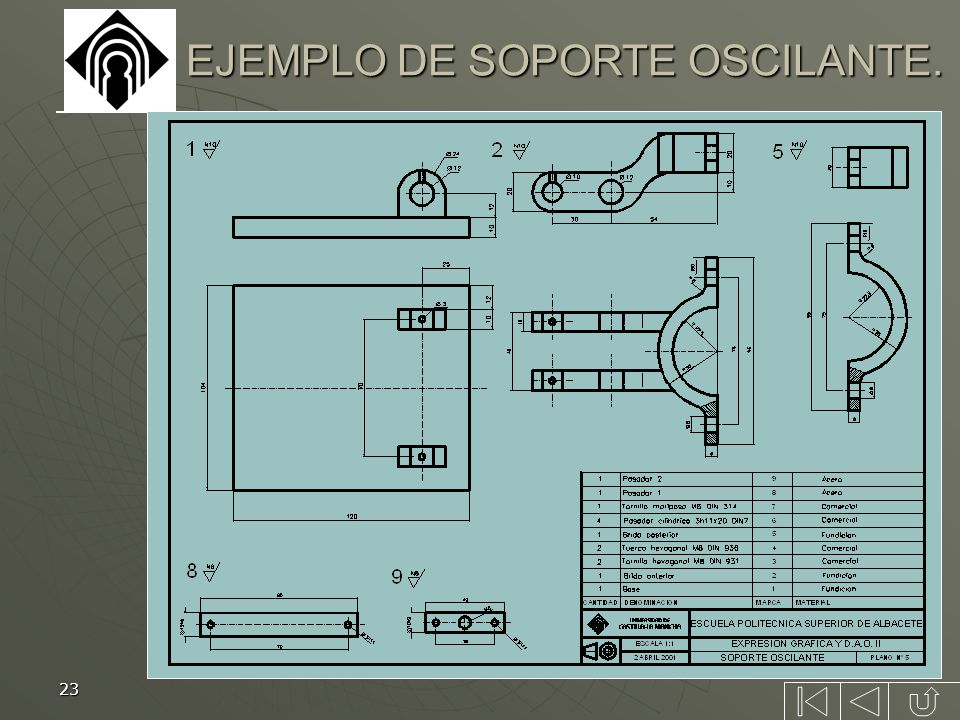

23 23 EJEMPLO DE SOPORTE OSCILANTE.
