1 La Importancia de las Aguas Subterráneas como Recurso Hídrico para el País Eugenio Celedón Cariola Presidente de ALHSUD Capítulo Chileno A.G. Hidrogeólogo – Gerente General HIDROGESTION S.A. Octubre 2013

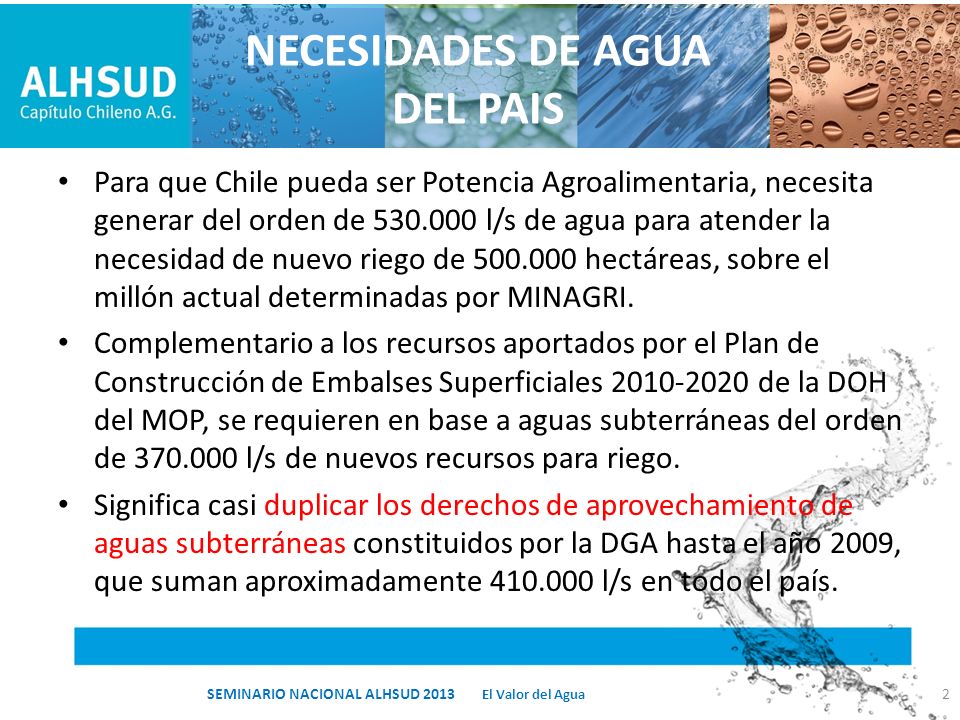

2 NECESIDADES DE AGUA DEL PAIS Para que Chile pueda ser Potencia Agroalimentaria, necesita generar del orden de l/s de agua para atender la necesidad de nuevo riego de hectáreas, sobre el millón actual determinadas por MINAGRI. Complementario a los recursos aportados por el Plan de Construcción de Embalses Superficiales de la DOH del MOP, se requieren en base a aguas subterráneas del orden de l/s de nuevos recursos para riego. Significa casi duplicar los derechos de aprovechamiento de aguas subterráneas constituidos por la DGA hasta el año 2009, que suman aproximadamente l/s en todo el país. 2 El Valor del Agua SEMINARIO NACIONAL ALHSUD 2013

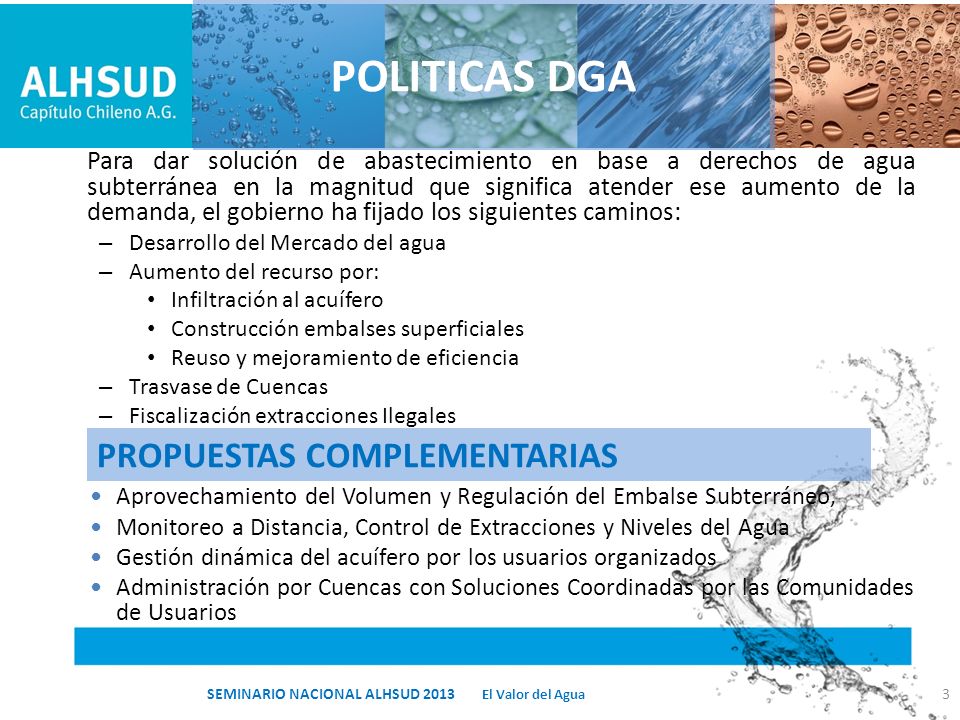

3 PROPUESTAS COMPLEMENTARIAS Para dar solución de abastecimiento en base a derechos de agua subterránea en la magnitud que significa atender ese aumento de la demanda, el gobierno ha fijado los siguientes caminos: – Desarrollo del Mercado del agua – Aumento del recurso por: Infiltración al acuífero Construcción embalses superficiales Reuso y mejoramiento de eficiencia – Trasvase de Cuencas – Fiscalización extracciones Ilegales Aprovechamiento del Volumen y Regulación del Embalse Subterráneo, Monitoreo a Distancia, Control de Extracciones y Niveles del Agua Gestión dinámica del acuífero por los usuarios organizados Administración por Cuencas con Soluciones Coordinadas por las Comunidades de Usuarios POLITICAS DGA 3 El Valor del Agua SEMINARIO NACIONAL ALHSUD 2013

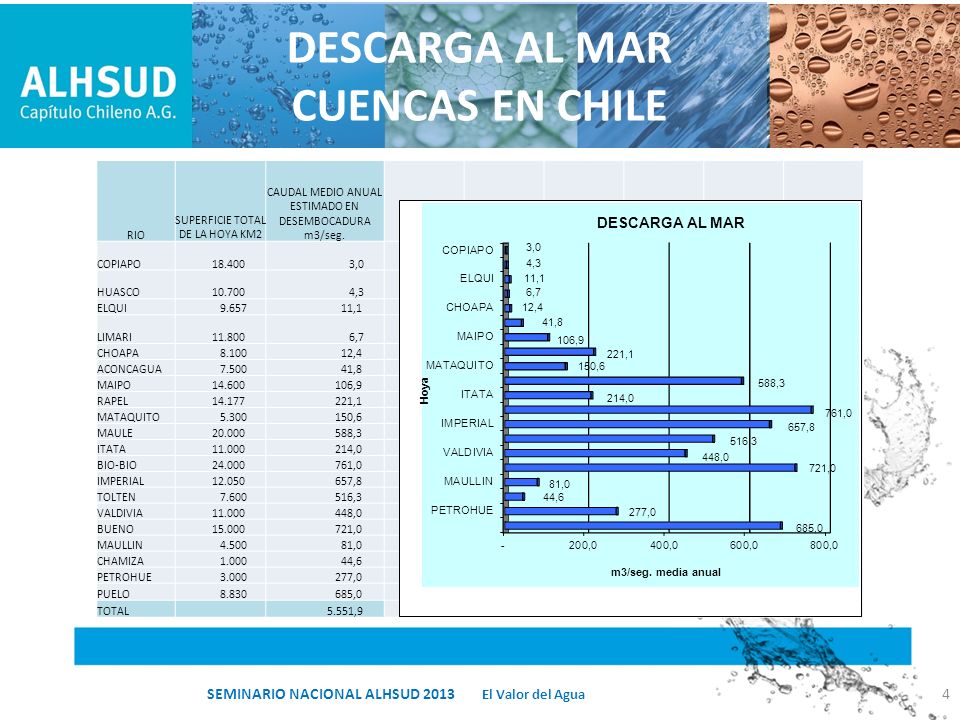

4 4 El Valor del Agua SEMINARIO NACIONAL ALHSUD 2013 DESCARGA AL MAR CUENCAS EN CHILE RIO SUPERFICIE TOTAL DE LA HOYA KM2 CAUDAL MEDIO ANUAL ESTIMADO EN DESEMBOCADURA m3/seg. COPIAPO ,0 HUASCO ,3 ELQUI ,1 LIMARI ,7 CHOAPA ,4 ACONCAGUA ,8 MAIPO ,9 RAPEL ,1 MATAQUITO ,6 MAULE ,3 ITATA ,0 BIO-BIO ,0 IMPERIAL ,8 TOLTEN ,3 VALDIVIA ,0 BUENO ,0 MAULLIN ,0 CHAMIZA ,6 PETROHUE ,0 PUELO ,0 TOTAL 5.551,9

5 COMPARACION INVERSIONES EMBALSES VS ACUIFERO PROYECTO ACONCAGUA - MOP - DOH EMBALSE PUNTILLA DEL VIENTO SIN POZOS ESTUDIOSMM $CHMM US$OBRASMM US$ Prefactibilidad4000,80EMBALSE Factibilidad6001,20ELECTRICASESTUDIOS + Diseño Ingeniería1.0002,00CARRETERAOBRAS EIA1.0002,00FFCCTOTAL ,00TOTAL279,00285,00 SUPERFICIE RIEGO47.000HAS TASA DE RIEGO10.000m3/ha/añoUS$/HA VOLUMEN EQUIV.470Hm El Valor del Agua SEMINARIO NACIONAL ALHSUD 20135

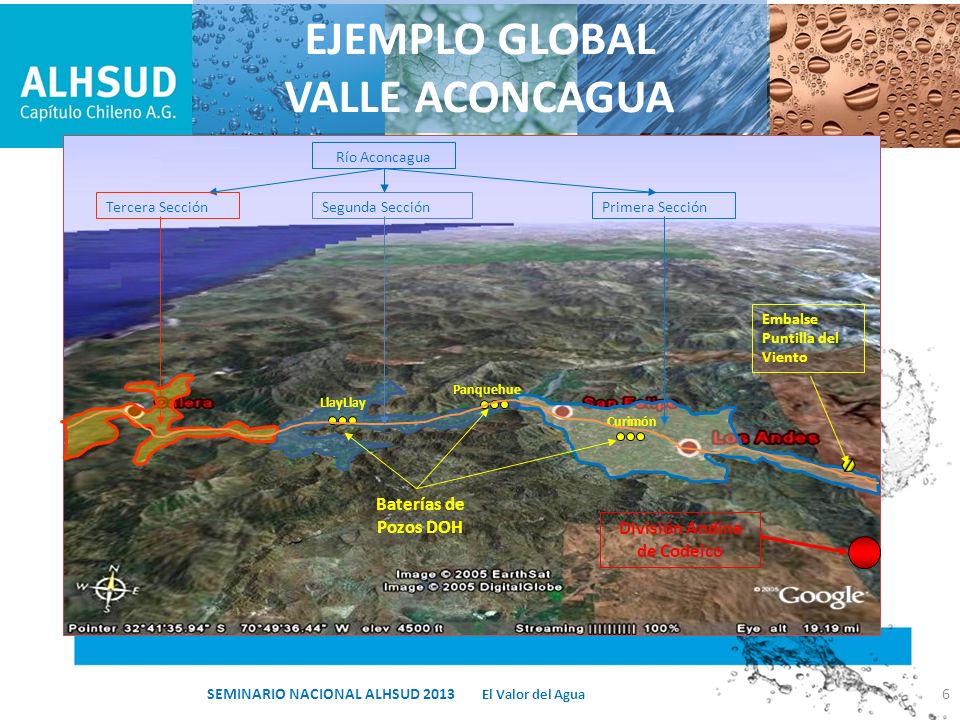

6 LlayLlay Río Aconcagua Embalse Puntilla del Viento División Andina de Codelco Panquehue Curimón Baterías de Pozos DOH Tercera SecciónSegunda SecciónPrimera Sección EJEMPLO GLOBAL VALLE ACONCAGUA 6 El Valor del Agua SEMINARIO NACIONAL ALHSUD 2013

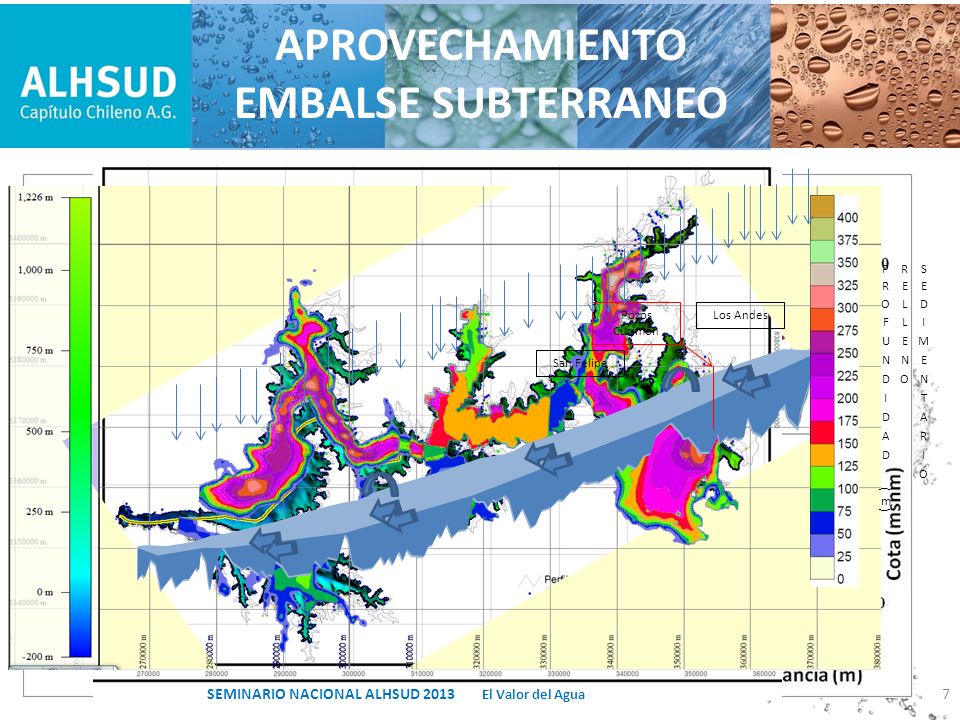

7 APROVECHAMIENTO EMBALSE SUBTERRANEO 7 San Felipe Los AndesPozos Curimón El Valor del Agua SEMINARIO NACIONAL ALHSUD 2013

8 AUMENTO DEL RECURSO POR USO DE REGULACION MODELACION HIDROGEOLOGICA VALLE DE ACONCAGUA RESULTADO A:N° POZOS Q seg. Jurid. (m3/s) Q compensación al río (m3/s)Observaciones ANTES DE MODELACION DOH: MODELACION DGA ,200,00Caudal máximo definido por DGA con Modelo anterior INCREMENTAL DGA ,080,00 Caudal corregido por DGA a solicitud DOH con Modelo anterior CON MODELACION DOH: ESCENARIO 1 (MOS-MW 2008) ,160,00Situación con derechos otorgados DGA a 2007 ESCENARIO 2 (MOS-MW 2008) ,450,00Caudal máximo con criterios DGA SIN compensación al río ESCENARIO 3 (MOS-MW 2008) ,310,43Caudal máximo con criterios DGA CON compensación al río ,080,85Se relaja el criterio de secado en último acuífero ESCENARIO 4 (MOS-MW 2008)26,161,00Simulación 1. Permite 41% VARIACION VOLUMEN Con uso del volumen acuífero 32,511,00Simulación 2. Permite 47% VARIACION VOLUMEN MODELACION HIDROGEOLOGICA VALLE DE ACONCAGUA RESULTADO A:N° POZOS Q seg. Jurid. (m3/s) Q compensación al río (m3/s) Aumento por Uso Regulación CON MODELACION DOH: ESCENARIO 1 (MOS-MW 2008) ,160,00 1 ESCENARIO 4 (MOS-MW 2008) 32,511,00 2 EMBALSE PUNTILLA DEL VIENTO SIN POZOS EN ACONCAGUA Aumento por Uso Regulación VOLUMEN FISICO EMBALSE128Hm3 1 SUPERFICIE RIEGO47.000HAS TASA DE RIEGO10.000m3/ha/año VOLUMEN EQUIV. EMBALSE470Hm3 3,7 8 El Valor del Agua SEMINARIO NACIONAL ALHSUD 2013

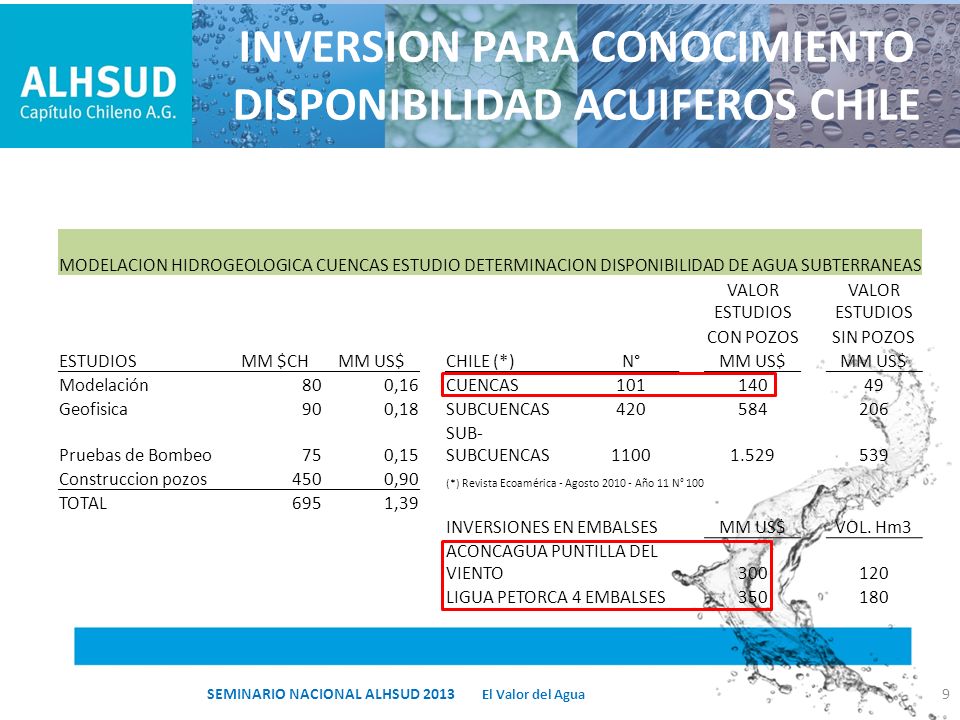

9 INVERSION PARA CONOCIMIENTO DISPONIBILIDAD ACUIFEROS CHILE MODELACION HIDROGEOLOGICA CUENCAS ESTUDIO DETERMINACION DISPONIBILIDAD DE AGUA SUBTERRANEAS VALOR ESTUDIOS CON POZOSSIN POZOS ESTUDIOSMM $CHMM US$CHILE (*)N°MM US$ Modelación800,16CUENCAS Geofisica900,18SUBCUENCAS Pruebas de Bombeo750,15 SUB- SUBCUENCAS Construccion pozos4500,90 (*) Revista Ecoamérica - Agosto Año 11 N° 100 TOTAL6951,39 INVERSIONES EN EMBALSESMM US$VOL. Hm3 ACONCAGUA PUNTILLA DEL VIENTO LIGUA PETORCA 4 EMBALSES El Valor del Agua SEMINARIO NACIONAL ALHSUD 20139

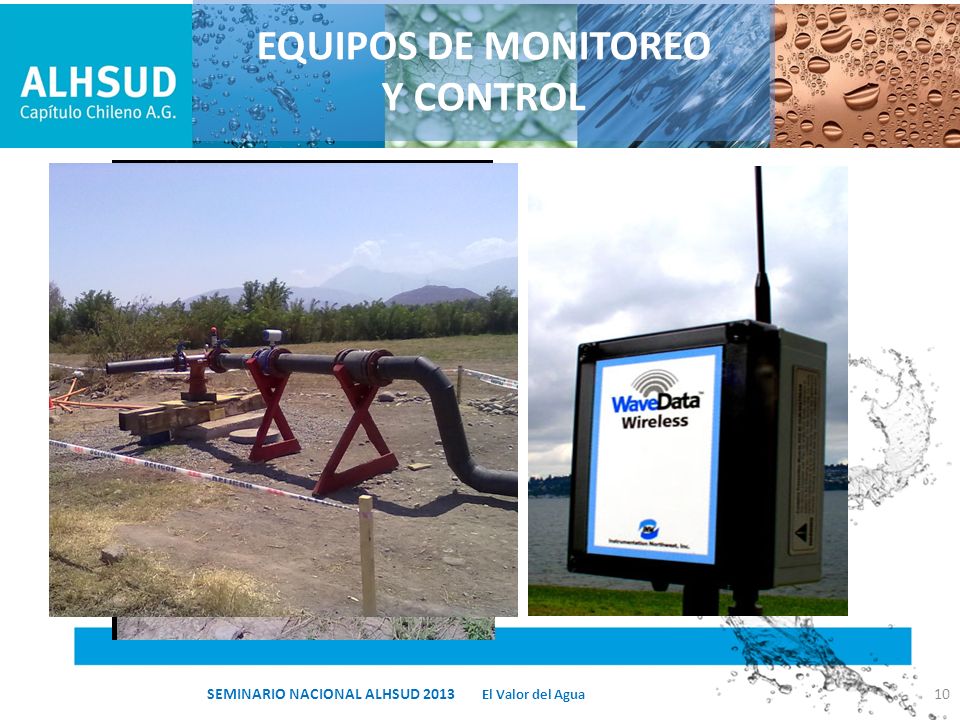

10 EQUIPOS DE MONITOREO Y CONTROL 10 El Valor del Agua SEMINARIO NACIONAL ALHSUD 2013

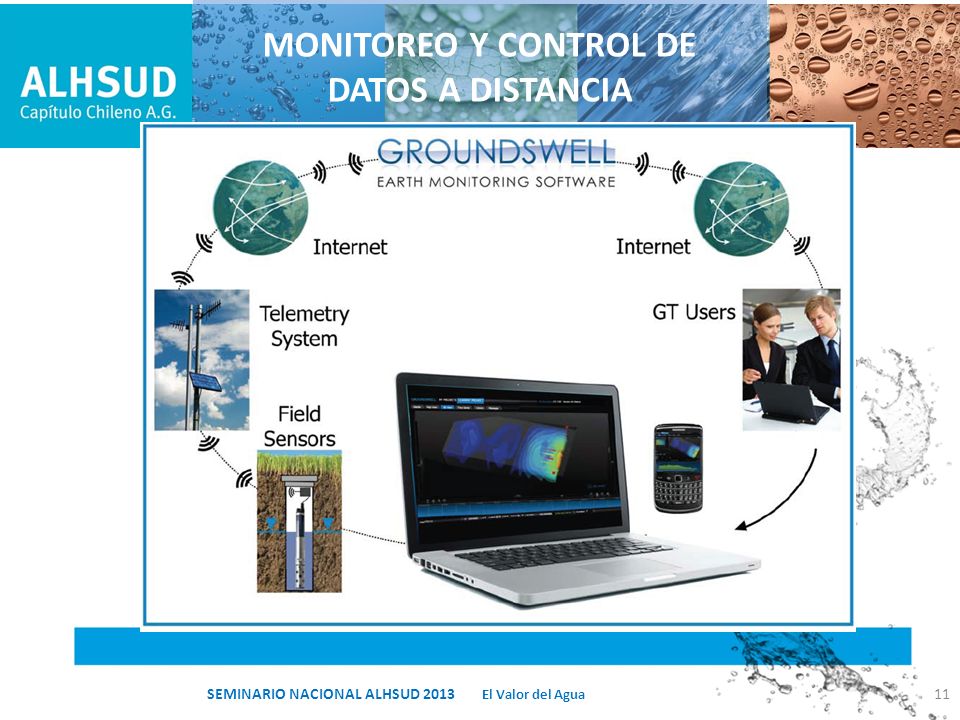

11 MONITOREO Y CONTROL DE DATOS A DISTANCIA 11 El Valor del Agua SEMINARIO NACIONAL ALHSUD 2013

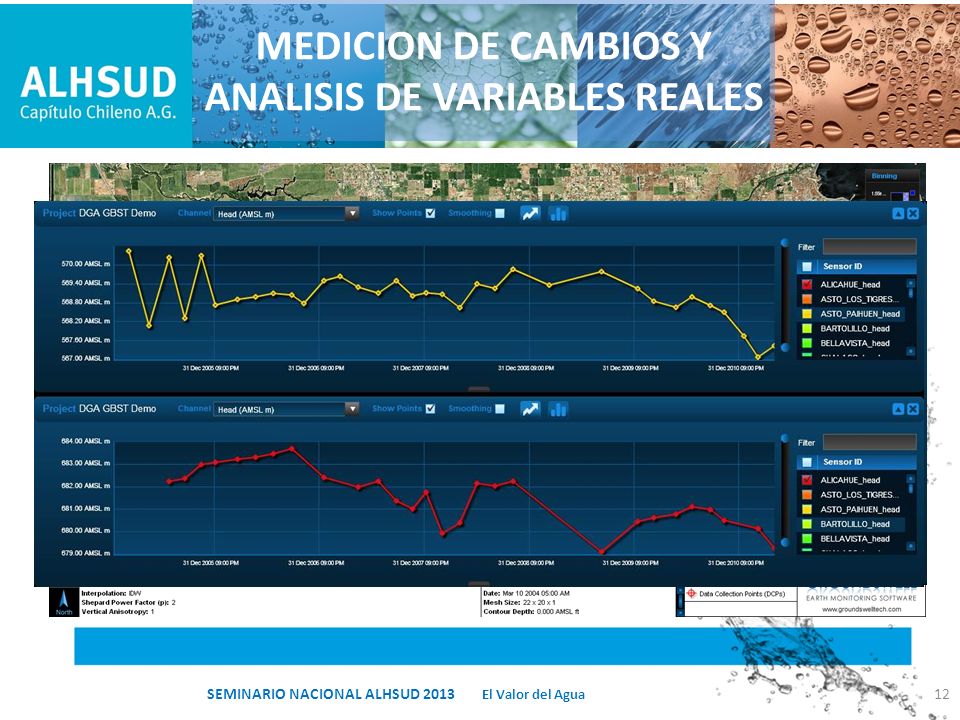

12 MEDICION DE CAMBIOS Y ANALISIS DE VARIABLES REALES 12 El Valor del Agua SEMINARIO NACIONAL ALHSUD 2013

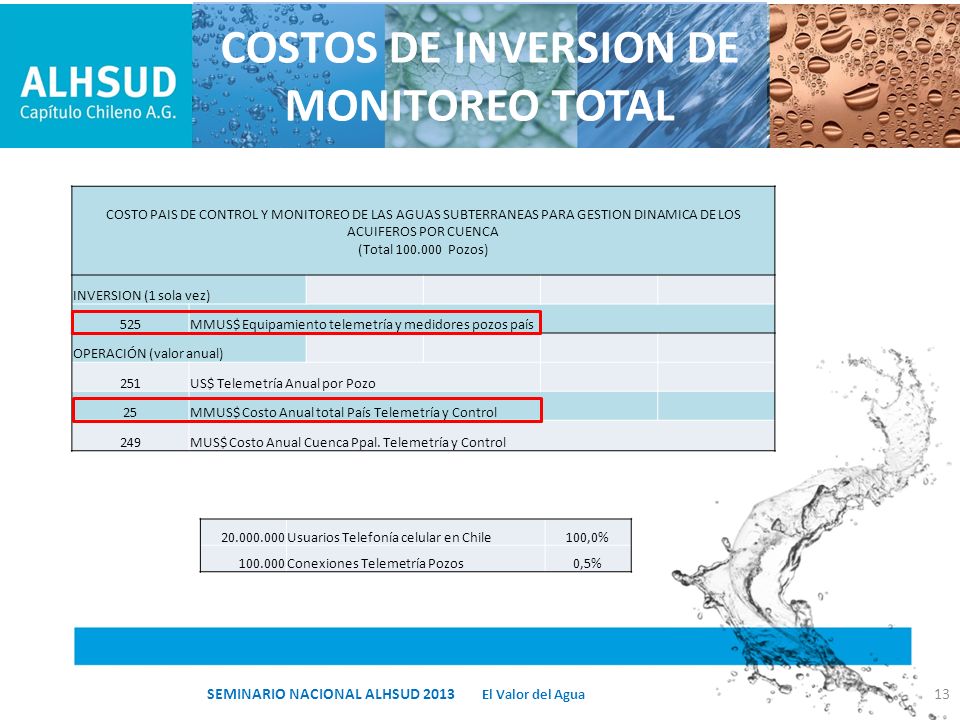

13 13 El Valor del Agua SEMINARIO NACIONAL ALHSUD 2013 COSTOS DE INVERSION DE MONITOREO TOTAL COSTO PAIS DE CONTROL Y MONITOREO DE LAS AGUAS SUBTERRANEAS PARA GESTION DINAMICA DE LOS ACUIFEROS POR CUENCA (Total Pozos) INVERSION (1 sola vez) 525MMUS$ Equipamiento telemetría y medidores pozos país OPERACIÓN (valor anual) 251US$ Telemetría Anual por Pozo 25MMUS$ Costo Anual total País Telemetría y Control 249MUS$ Costo Anual Cuenca Ppal. Telemetría y Control Usuarios Telefonía celular en Chile100,0% Conexiones Telemetría Pozos0,5%

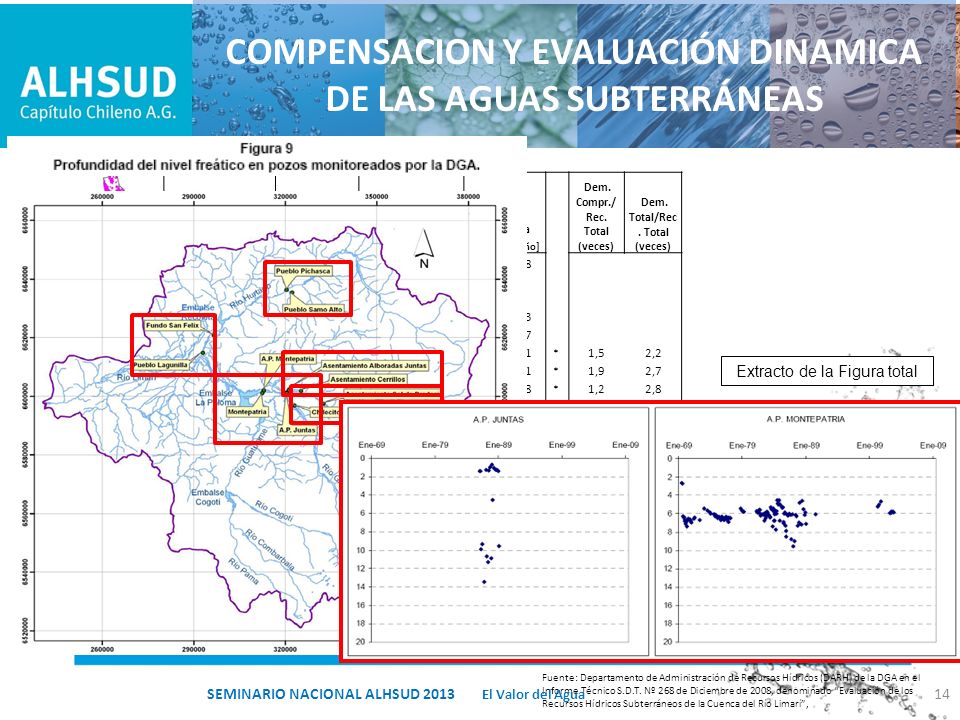

14 COMPENSACION Y EVALUACIÓN DINAMICA DE LAS AGUAS SUBTERRÁNEAS Nombre Recarga Total [m³/año] Demanda Comprometida [m³/ año] Demanda Total [m³/año] Dem. Compr./ Rec. Total (veces) Dem. Total/Rec. Total (veces) Río Hurtado Río Ponio Río Rapel Río Grande Cogotí Combarbalá * 1,52,2 Río Pama * 1,92,7 Quebrada Grande * 1,22,8 Higuerilla * 1,11,5 El Ingenio * 4,25,2 Río Limarí * 1,31,5 Guatulame * 1,92,5 Punitaqui * 1,62,1 Limarí Desembocadura TOTALES ,31,7 ( *) Sectores en los cuales la demanda comprometida supera la recarga total (conforme a los cálculos de consultor Dictuc para la DGA en su Informe Técnico S.D.T. Nº 268. Fuente: Departamento de Administración de Recursos Hídricos (DARH) de la DGA en el Informe Técnico S.D.T. Nº 268 de Diciembre de 2008, denominado Evaluación de los Recursos Hídricos Subterráneos de la Cuenca del Río Limarí, Extracto de la Figura total El Valor del Agua SEMINARIO NACIONAL ALHSUD

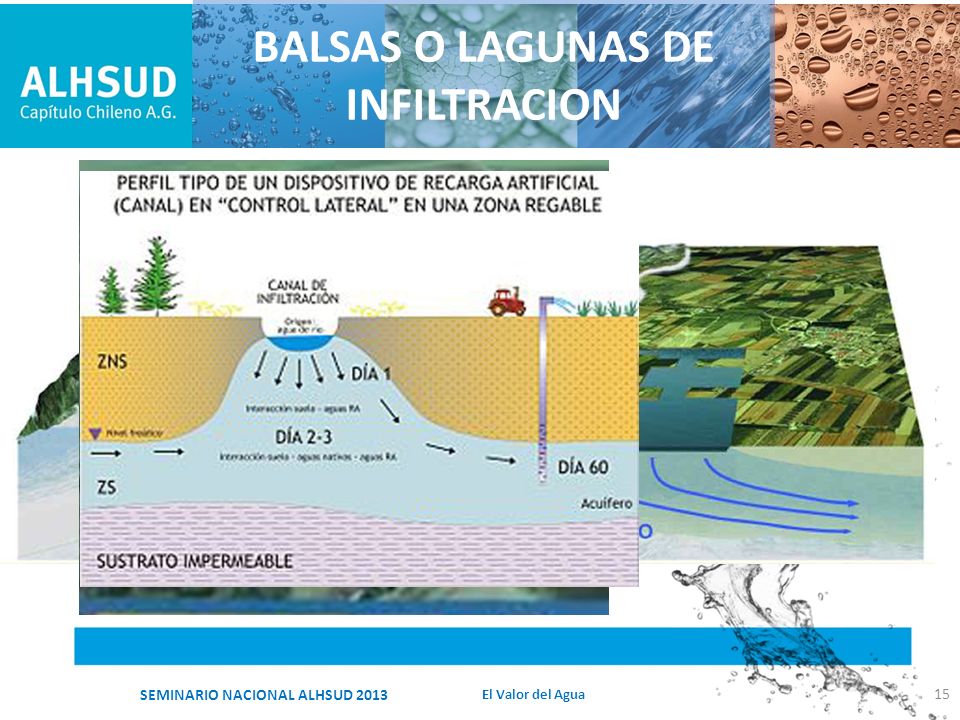

15 BALSAS O LAGUNAS DE INFILTRACION 15 El Valor del Agua SEMINARIO NACIONAL ALHSUD 2013

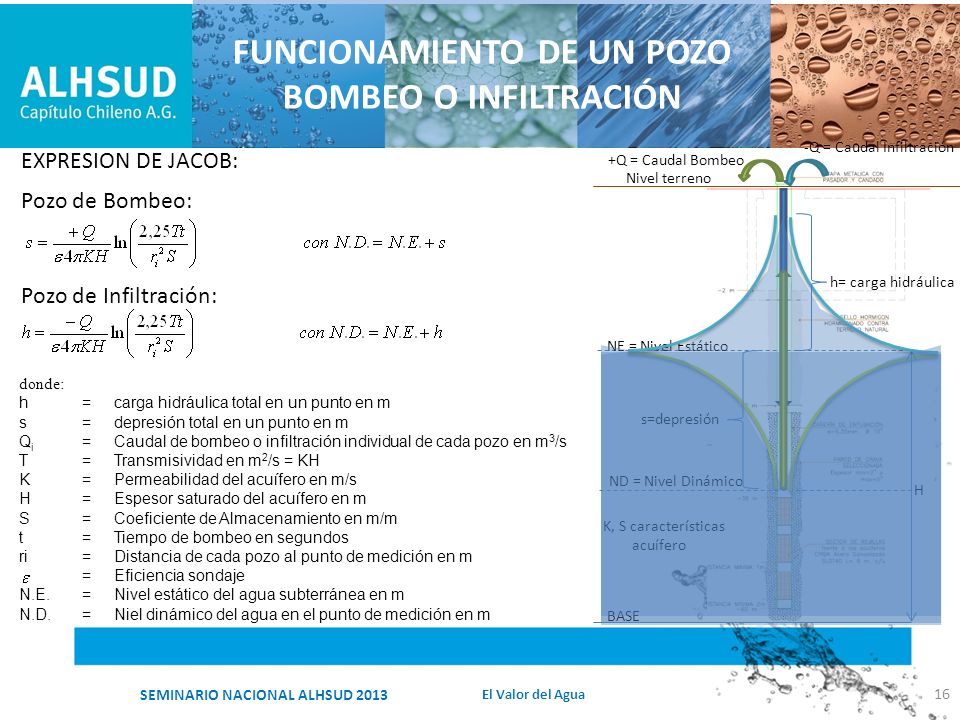

16 FUNCIONAMIENTO DE UN POZO BOMBEO O INFILTRACIÓN 16 donde: h=carga hidráulica total en un punto en m s=depresión total en un punto en m Q i =Caudal de bombeo o infiltración individual de cada pozo en m 3 /s T=Transmisividad en m 2 /s = KH K=Permeabilidad del acuífero en m/s H=Espesor saturado del acuífero en m S=Coeficiente de Almacenamiento en m/m t=Tiempo de bombeo en segundos ri=Distancia de cada pozo al punto de medición en m =Eficiencia sondaje N.E.=Nivel estático del agua subterránea en m N.D.=Niel dinámico del agua en el punto de medición en m EXPRESION DE JACOB: Pozo de Bombeo: Pozo de Infiltración: BASE NE = Nivel Estático ND = Nivel Dinámico +Q = Caudal Bombeo s=depresión H -Q = Caudal Infiltración K, S características acuífero Nivel terreno h= carga hidráulica El Valor del Agua SEMINARIO NACIONAL ALHSUD 2013

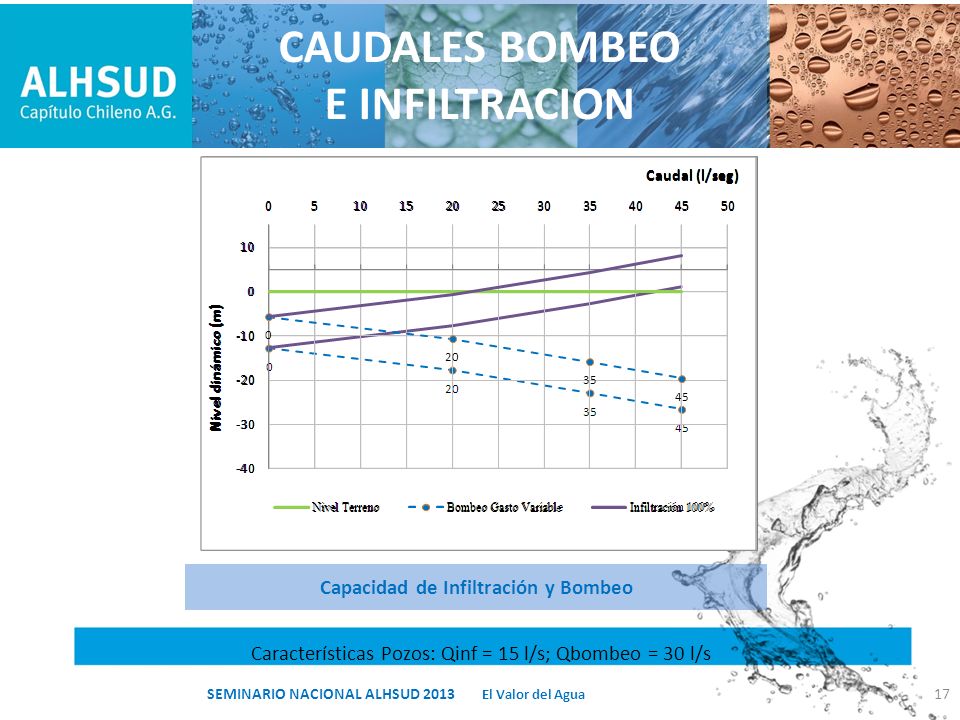

17 Capacidad de Infiltración y Bombeo Características Pozos: Qinf = 15 l/s; Qbombeo = 30 l/s CAUDALES BOMBEO E INFILTRACION 17 El Valor del Agua SEMINARIO NACIONAL ALHSUD 2013

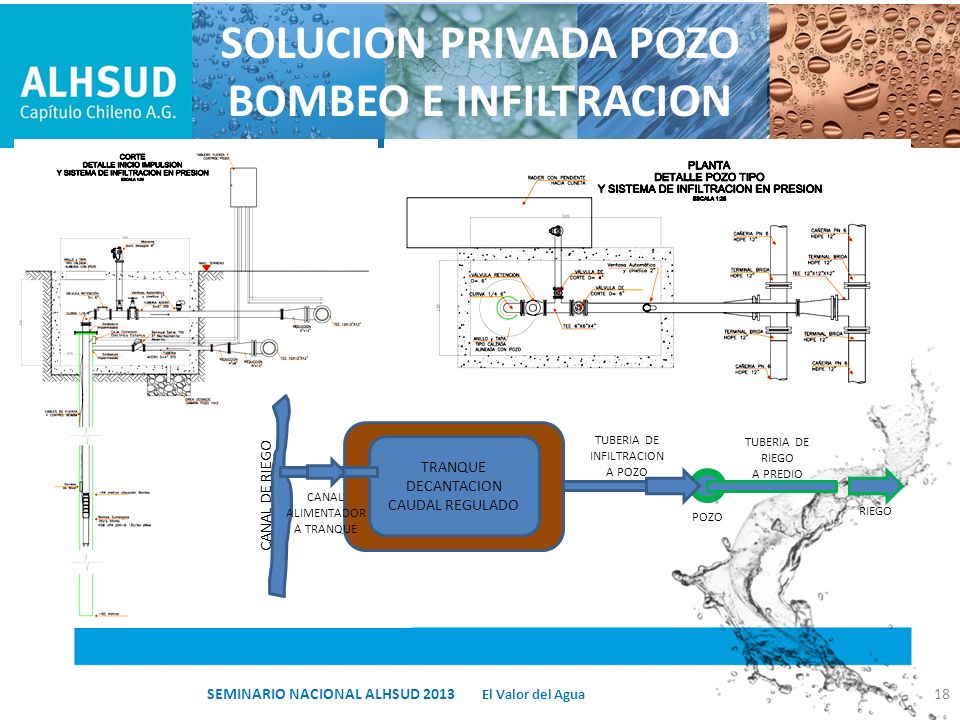

18 SOLUCION PRIVADA POZO BOMBEO E INFILTRACION 18 TRANQUE DECANTACION CAUDAL REGULADO CANAL DE RIEGO CANAL ALIMENTADOR A TRANQUE TUBERIA DE INFILTRACION A POZO POZO TUBERIA DE RIEGO A PREDIO RIEGO El Valor del Agua SEMINARIO NACIONAL ALHSUD 2013

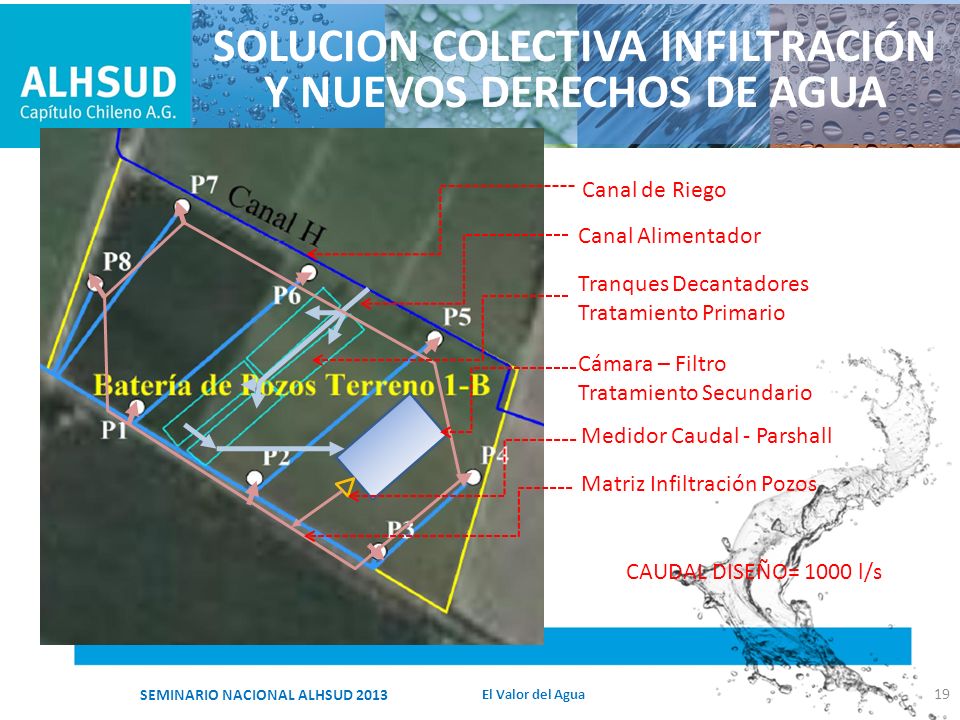

19 SOLUCION COLECTIVA INFILTRACIÓN Y NUEVOS DERECHOS DE AGUA Tranques Decantadores Tratamiento Primario Canal Alimentador Cámara – Filtro Tratamiento Secundario Medidor Caudal - Parshall Matriz Infiltración Pozos 19 Canal de Riego CAUDAL DISEÑO= 1000 l/s El Valor del Agua SEMINARIO NACIONAL ALHSUD 2013

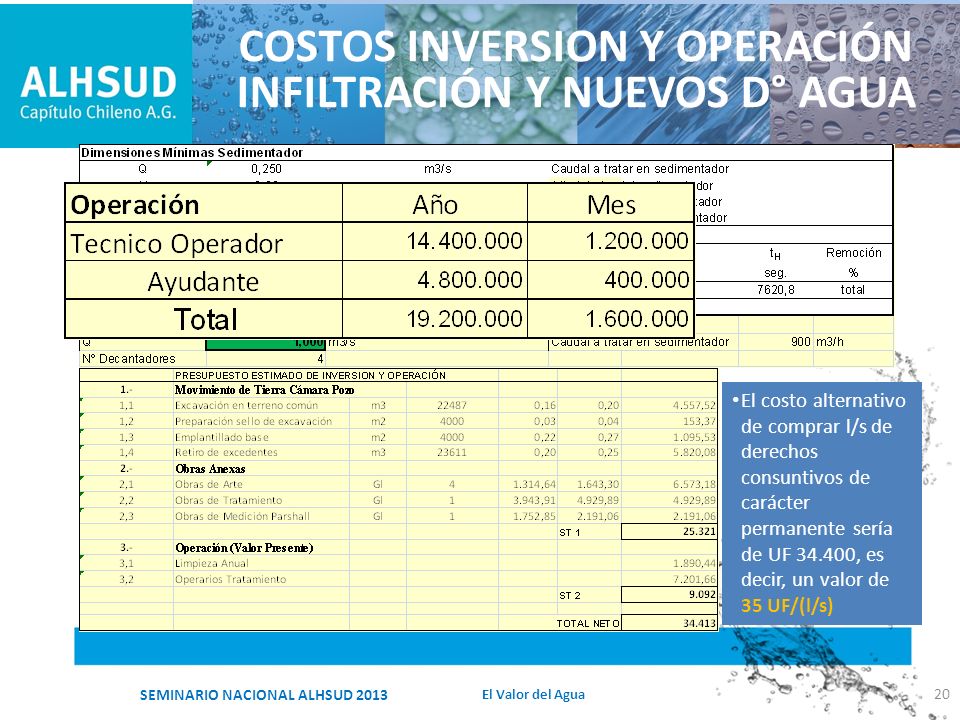

20 COSTOS INVERSION Y OPERACIÓN INFILTRACIÓN Y NUEVOS D° AGUA El costo alternativo de comprar l/s de derechos consuntivos de carácter permanente sería de UF , es decir, un valor de 35 UF/(l/s) 20 El Valor del Agua SEMINARIO NACIONAL ALHSUD 2013

21 COSTO AGUAS SUBTERRANEAS POZO BOMBEO P: 100m. ND: 80 m. 21 donde: h=carga hidráulica total en un punto en m s=depresión total en un punto en m Q i =Caudal de bombeo o infiltración individual de cada pozo en m 3 /s T=Transmisividad en m 2 /s = KH K=Permeabilidad del acuífero en m/s H=Espesor saturado del acuífero en m S=Coeficiente de Almacenamiento en m/m t=Tiempo de bombeo en segundos ri=Distancia de cada pozo al punto de medición en m =Eficiencia sondaje N.E.=Nivel estático del agua subterránea en m N.D.=Niel dinámico del agua en el punto de medición en m EXPRESION DE JACOB: Pozo de Bombeo: BASE NE = Nivel Estático ND = Nivel Dinámico +Q = Caudal Bombeo s=depresión H K, S características acuífero Nivel terreno El Valor del Agua SEMINARIO NACIONAL ALHSUD 2013

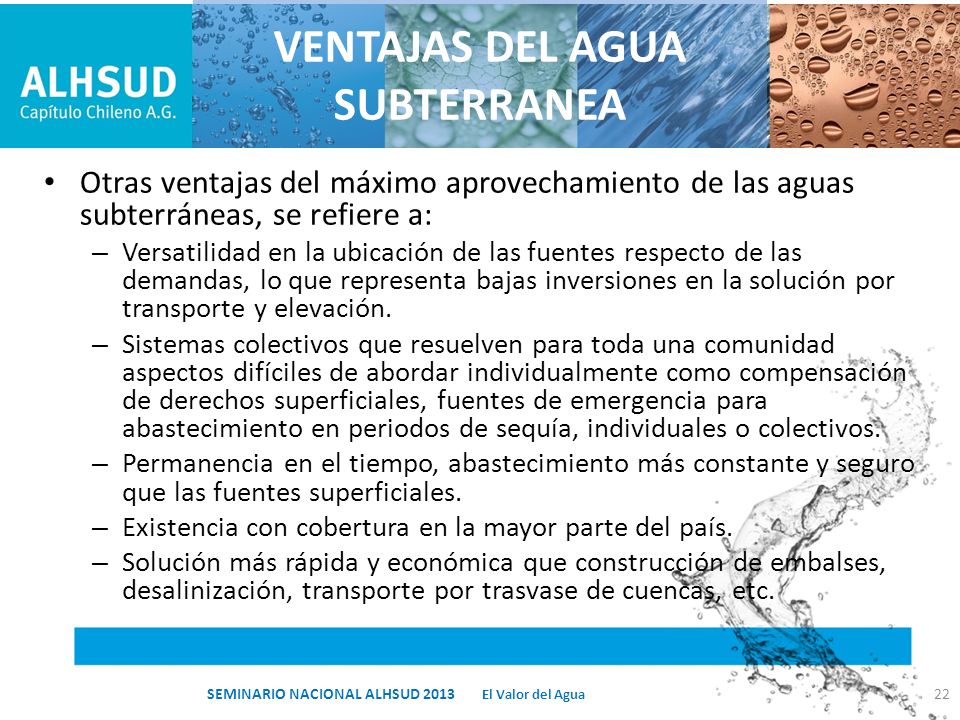

22 VENTAJAS DEL AGUA SUBTERRANEA Otras ventajas del máximo aprovechamiento de las aguas subterráneas, se refiere a: – Versatilidad en la ubicación de las fuentes respecto de las demandas, lo que representa bajas inversiones en la solución por transporte y elevación. – Sistemas colectivos que resuelven para toda una comunidad aspectos difíciles de abordar individualmente como compensación de derechos superficiales, fuentes de emergencia para abastecimiento en periodos de sequía, individuales o colectivos. – Permanencia en el tiempo, abastecimiento más constante y seguro que las fuentes superficiales. – Existencia con cobertura en la mayor parte del país. – Solución más rápida y económica que construcción de embalses, desalinización, transporte por trasvase de cuencas, etc. El Valor del Agua SEMINARIO NACIONAL ALHSUD

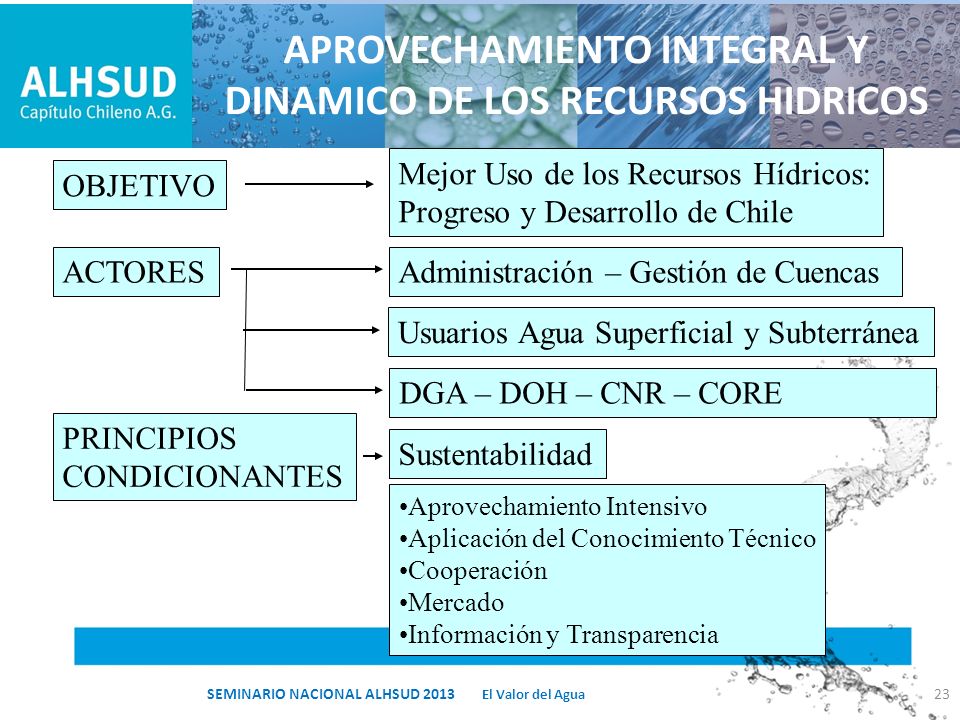

23 APROVECHAMIENTO INTEGRAL Y DINAMICO DE LOS RECURSOS HIDRICOS OBJETIVO Mejor Uso de los Recursos Hídricos: Progreso y Desarrollo de Chile ACTORESAdministración – Gestión de Cuencas Usuarios Agua Superficial y Subterránea PRINCIPIOS CONDICIONANTES Sustentabilidad Aprovechamiento Intensivo Aplicación del Conocimiento Técnico Cooperación Mercado Información y Transparencia DGA – DOH – CNR – CORE 23 El Valor del Agua SEMINARIO NACIONAL ALHSUD 2013

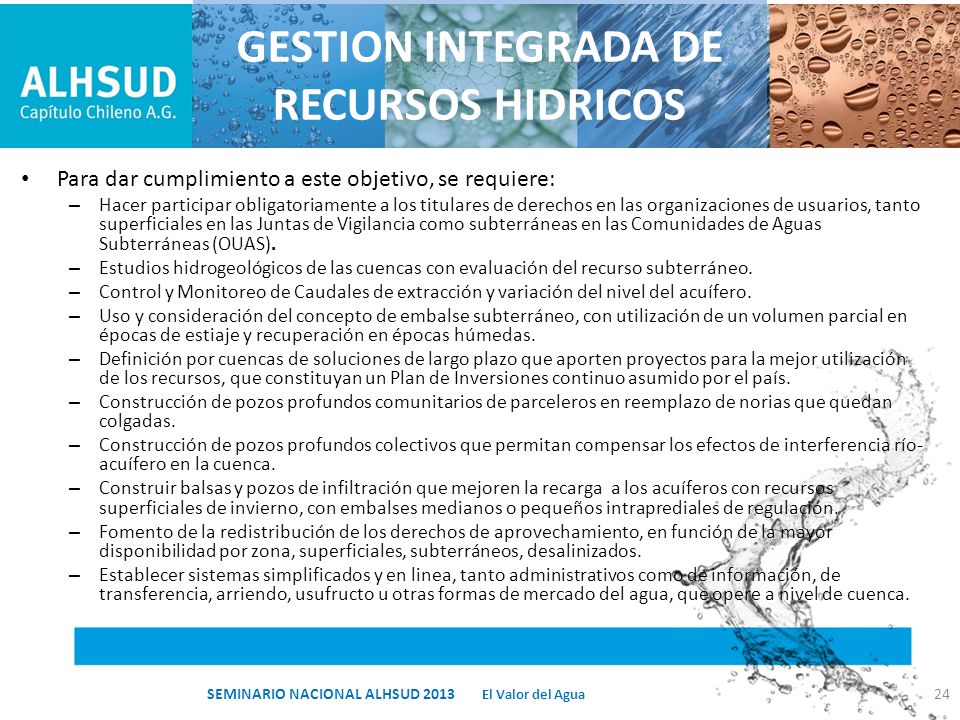

24 GESTION INTEGRADA DE RECURSOS HIDRICOS Para dar cumplimiento a este objetivo, se requiere: – Hacer participar obligatoriamente a los titulares de derechos en las organizaciones de usuarios, tanto superficiales en las Juntas de Vigilancia como subterráneas en las Comunidades de Aguas Subterráneas (OUAS). – Estudios hidrogeológicos de las cuencas con evaluación del recurso subterráneo. – Control y Monitoreo de Caudales de extracción y variación del nivel del acuífero. – Uso y consideración del concepto de embalse subterráneo, con utilización de un volumen parcial en épocas de estiaje y recuperación en épocas húmedas. – Definición por cuencas de soluciones de largo plazo que aporten proyectos para la mejor utilización de los recursos, que constituyan un Plan de Inversiones continuo asumido por el país. – Construcción de pozos profundos comunitarios de parceleros en reemplazo de norias que quedan colgadas. – Construcción de pozos profundos colectivos que permitan compensar los efectos de interferencia río- acuífero en la cuenca. – Construir balsas y pozos de infiltración que mejoren la recarga a los acuíferos con recursos superficiales de invierno, con embalses medianos o pequeños intraprediales de regulación. – Fomento de la redistribución de los derechos de aprovechamiento, en función de la mayor disponibilidad por zona, superficiales, subterráneos, desalinizados. – Establecer sistemas simplificados y en linea, tanto administrativos como de información, de transferencia, arriendo, usufructo u otras formas de mercado del agua, que opere a nivel de cuenca. El Valor del Agua SEMINARIO NACIONAL ALHSUD

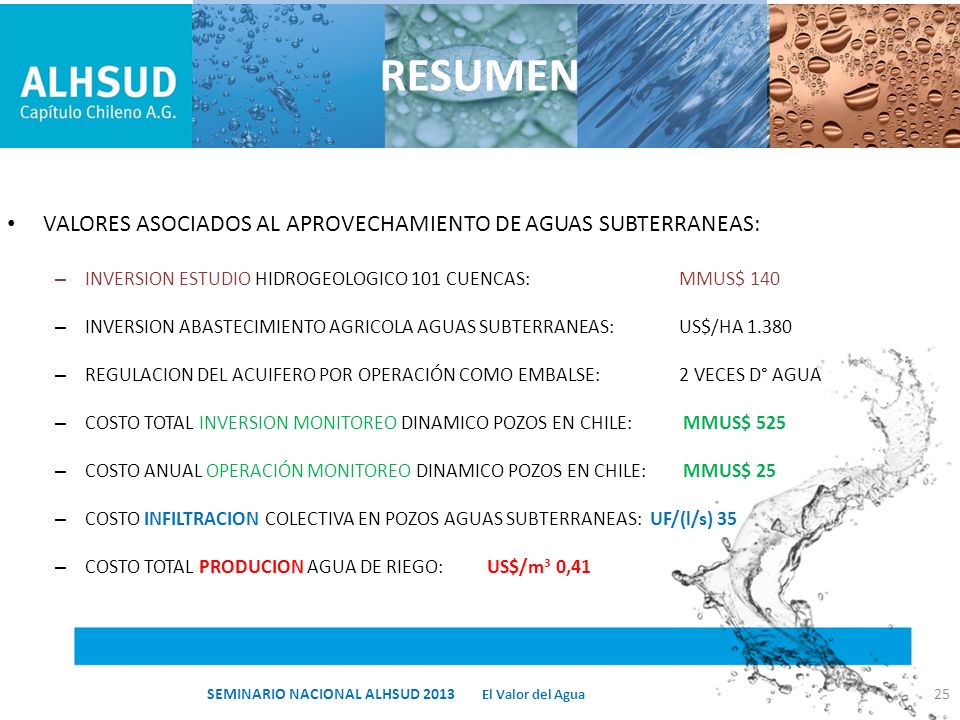

25 RESUMEN VALORES ASOCIADOS AL APROVECHAMIENTO DE AGUAS SUBTERRANEAS: – INVERSION ESTUDIO HIDROGEOLOGICO 101 CUENCAS:MMUS$ 140 – INVERSION ABASTECIMIENTO AGRICOLA AGUAS SUBTERRANEAS:US$/HA – REGULACION DEL ACUIFERO POR OPERACIÓN COMO EMBALSE:2 VECES D° AGUA – COSTO TOTAL INVERSION MONITOREO DINAMICO POZOS EN CHILE: MMUS$ 525 – COSTO ANUAL OPERACIÓN MONITOREO DINAMICO POZOS EN CHILE: MMUS$ 25 – COSTO INFILTRACION COLECTIVA EN POZOS AGUAS SUBTERRANEAS: UF/(l/s) 35 – COSTO TOTAL PRODUCION AGUA DE RIEGO:US$/m 3 0,41 El Valor del Agua SEMINARIO NACIONAL ALHSUD

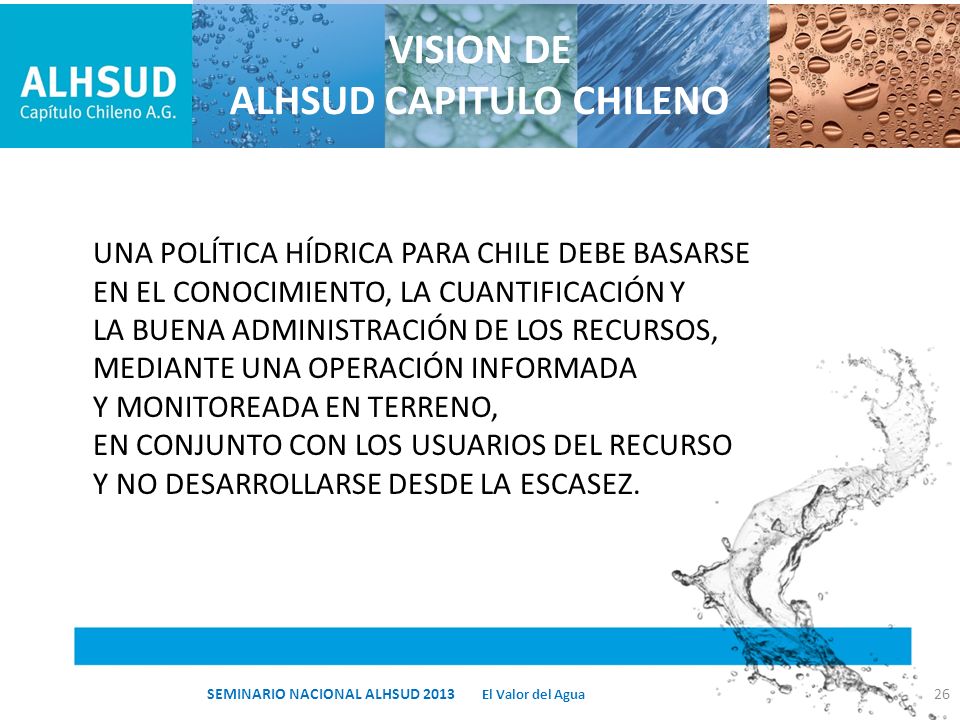

26 VISION DE ALHSUD CAPITULO CHILENO UNA POLÍTICA HÍDRICA PARA CHILE DEBE BASARSE EN EL CONOCIMIENTO, LA CUANTIFICACIÓN Y LA BUENA ADMINISTRACIÓN DE LOS RECURSOS, MEDIANTE UNA OPERACIÓN INFORMADA Y MONITOREADA EN TERRENO, EN CONJUNTO CON LOS USUARIOS DEL RECURSO Y NO DESARROLLARSE DESDE LA ESCASEZ. 26 El Valor del Agua SEMINARIO NACIONAL ALHSUD 2013

27 MUCHAS GRACIAS
