1 Raka Levi

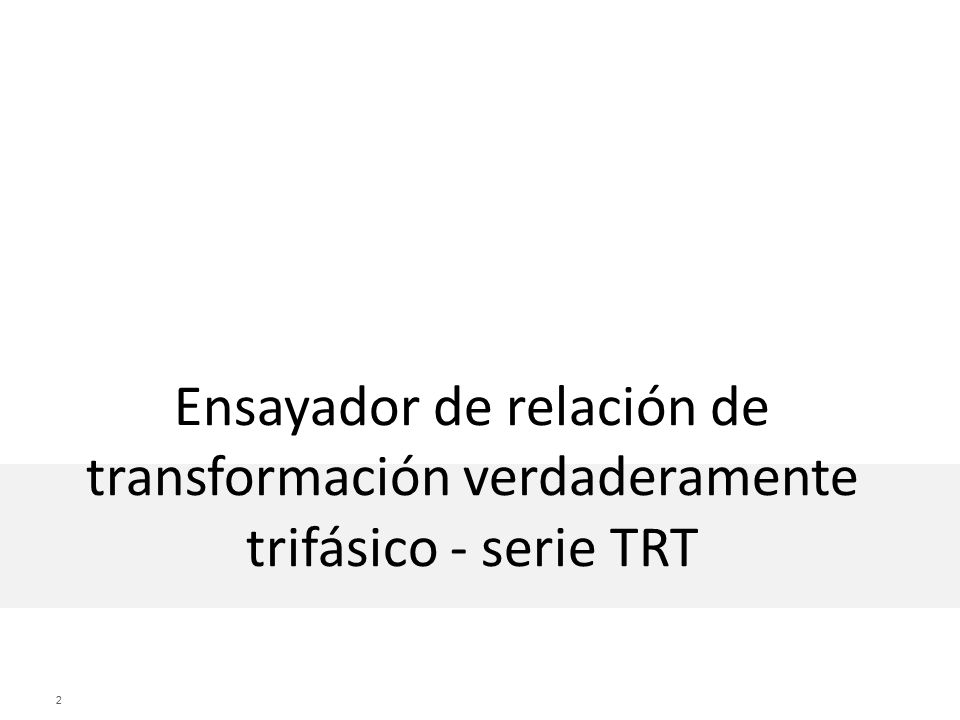

2 Ensayador de relación de transformación verdaderamente trifásico - serie TRT
2 2

3 Medidas en transformadores con Ensayo de Tensión AC
Familia de equipos TRT permite realizar: Medidas de relación de transformación en transformadores de potencia Medidas de relación de transformación en transformadores de medida Medida de la corriente de excitación Medida del ángulo de fase Detección del grupo vectorial Verificación del estado de desmagnetización

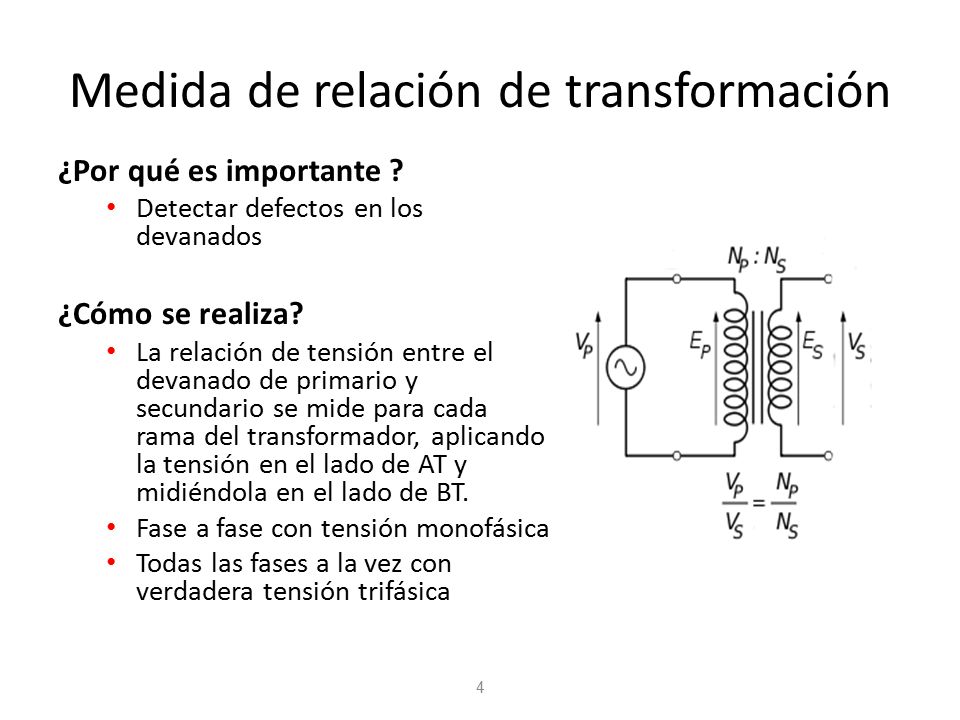

4 Medida de relación de transformación
¿Por qué es importante ? Detectar defectos en los devanados ¿Cómo se realiza? La relación de tensión entre el devanado de primario y secundario se mide para cada rama del transformador, aplicando la tensión en el lado de AT y midiéndola en el lado de BT. Fase a fase con tensión monofásica Todas las fases a la vez con verdadera tensión trifásica

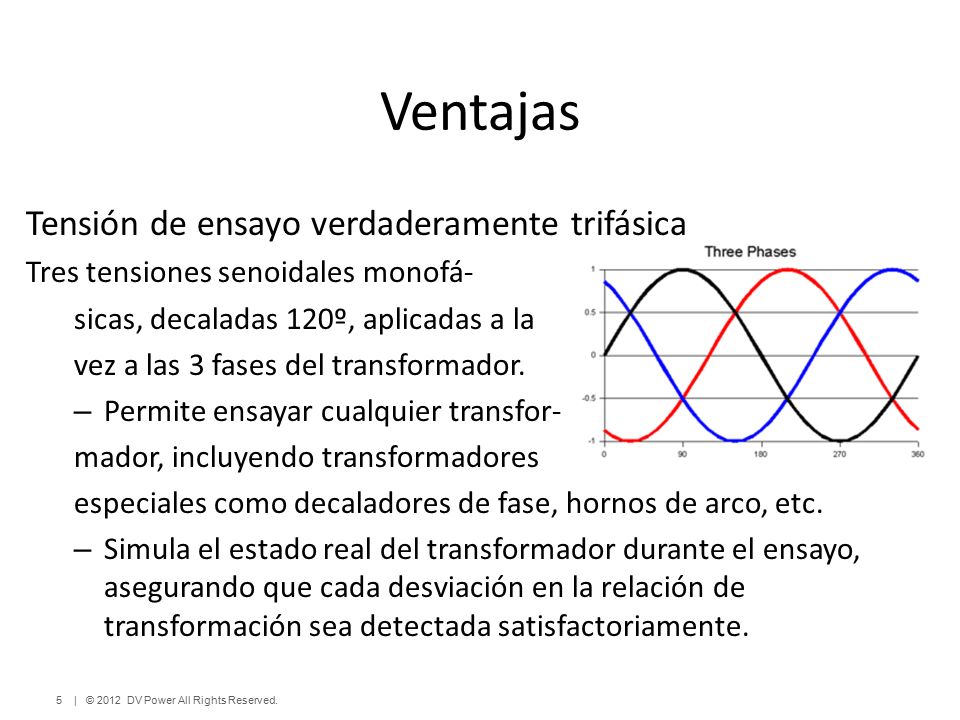

5 Ventajas Tensión de ensayo verdaderamente trifásica
Tres tensiones senoidales monofá- sicas, decaladas 120º, aplicadas a la vez a las 3 fases del transformador. Permite ensayar cualquier transfor- mador, incluyendo transformadores especiales como decaladores de fase, hornos de arco, etc. Simula el estado real del transformador durante el ensayo, asegurando que cada desviación en la relación de transformación sea detectada satisfactoriamente. 5 | © DV Power All Rights Reserved. 5

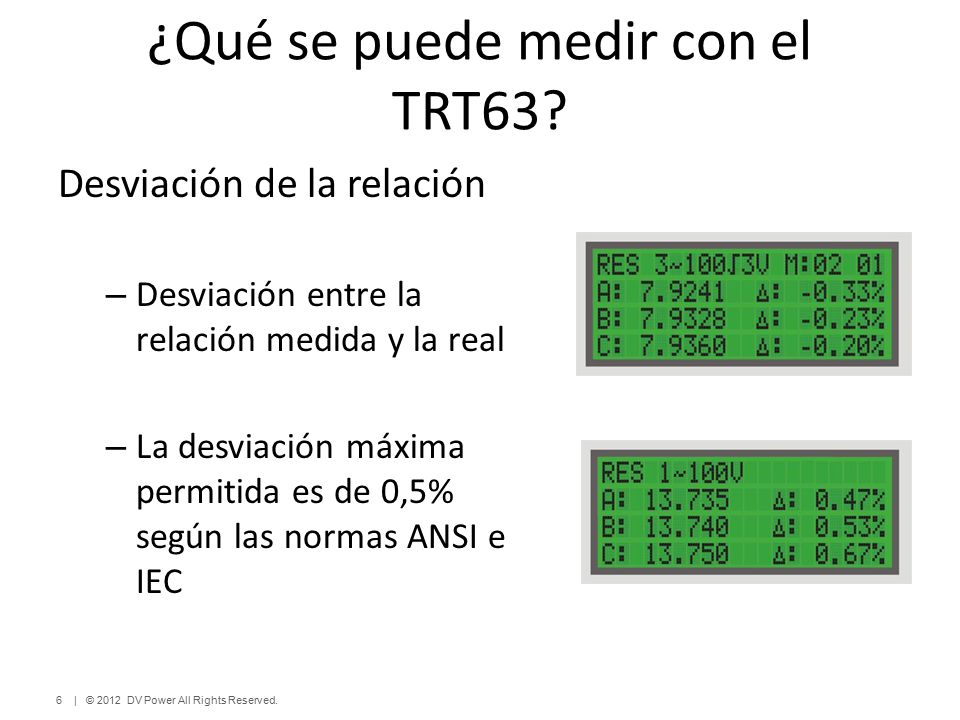

6 ¿Qué se puede medir con el TRT63?
Desviación de la relación Desviación entre la relación medida y la real La desviación máxima permitida es de 0,5% según las normas ANSI e IEC 6 | © DV Power All Rights Reserved. 6

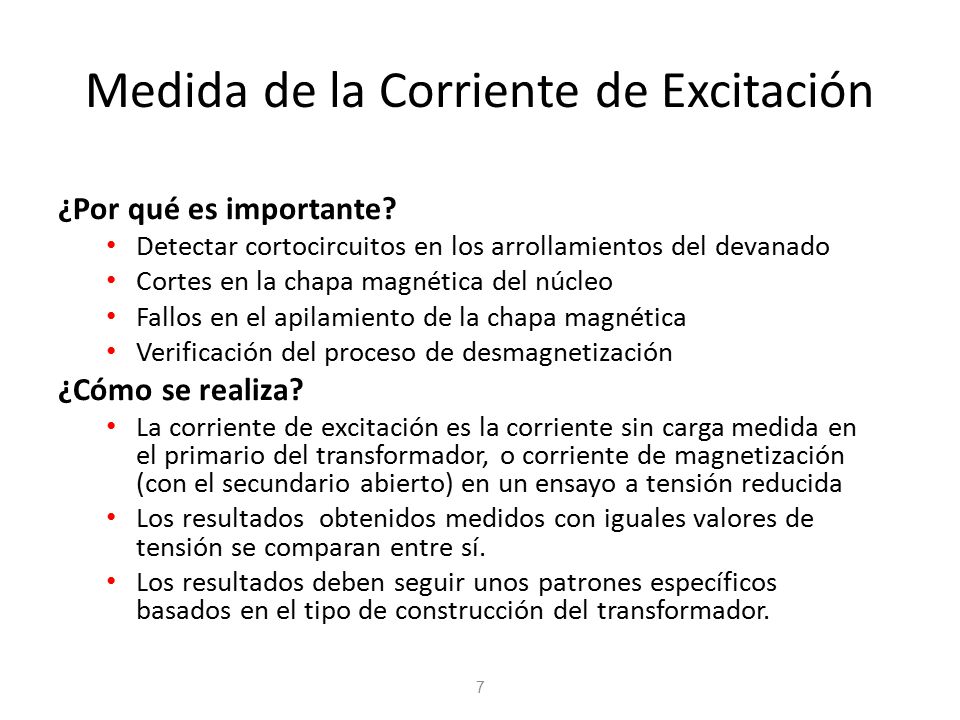

7 Medida de la Corriente de Excitación
¿Por qué es importante? Detectar cortocircuitos en los arrollamientos del devanado Cortes en la chapa magnética del núcleo Fallos en el apilamiento de la chapa magnética Verificación del proceso de desmagnetización ¿Cómo se realiza? La corriente de excitación es la corriente sin carga medida en el primario del transformador, o corriente de magnetización (con el secundario abierto) en un ensayo a tensión reducida Los resultados obtenidos medidos con iguales valores de tensión se comparan entre sí. Los resultados deben seguir unos patrones específicos basados en el tipo de construcción del transformador.

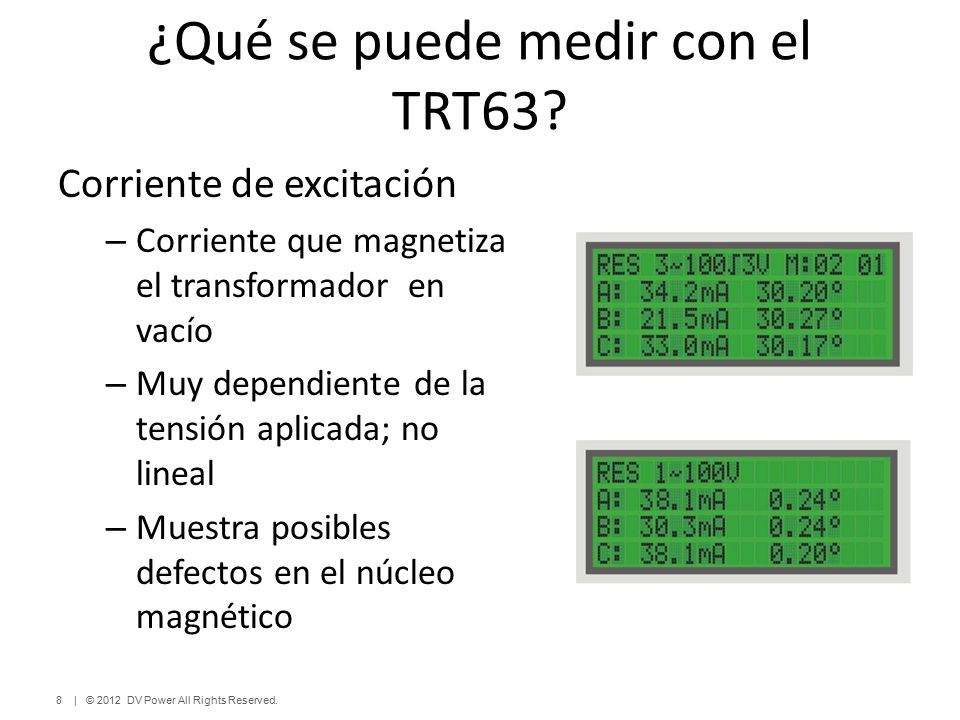

8 ¿Qué se puede medir con el TRT63?
Corriente de excitación Corriente que magnetiza el transformador en vacío Muy dependiente de la tensión aplicada; no lineal Muestra posibles defectos en el núcleo magnético 8 | © DV Power All Rights Reserved. 8

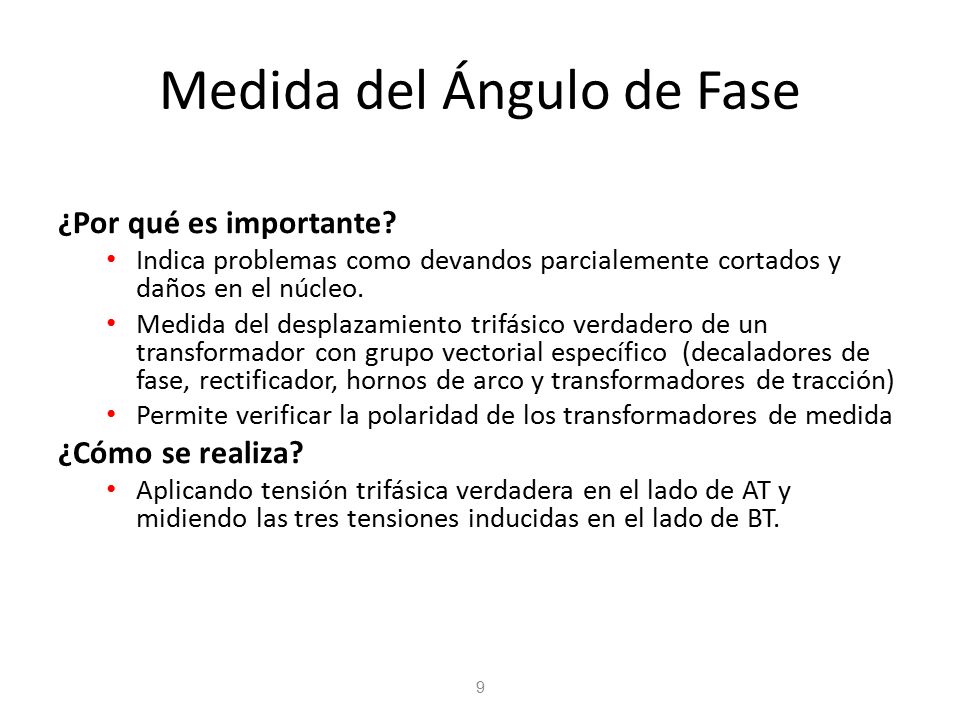

9 Medida del Ángulo de Fase
¿Por qué es importante? Indica problemas como devandos parcialemente cortados y daños en el núcleo. Medida del desplazamiento trifásico verdadero de un transformador con grupo vectorial específico (decaladores de fase, rectificador, hornos de arco y transformadores de tracción) Permite verificar la polaridad de los transformadores de medida ¿Cómo se realiza? Aplicando tensión trifásica verdadera en el lado de AT y midiendo las tres tensiones inducidas en el lado de BT.

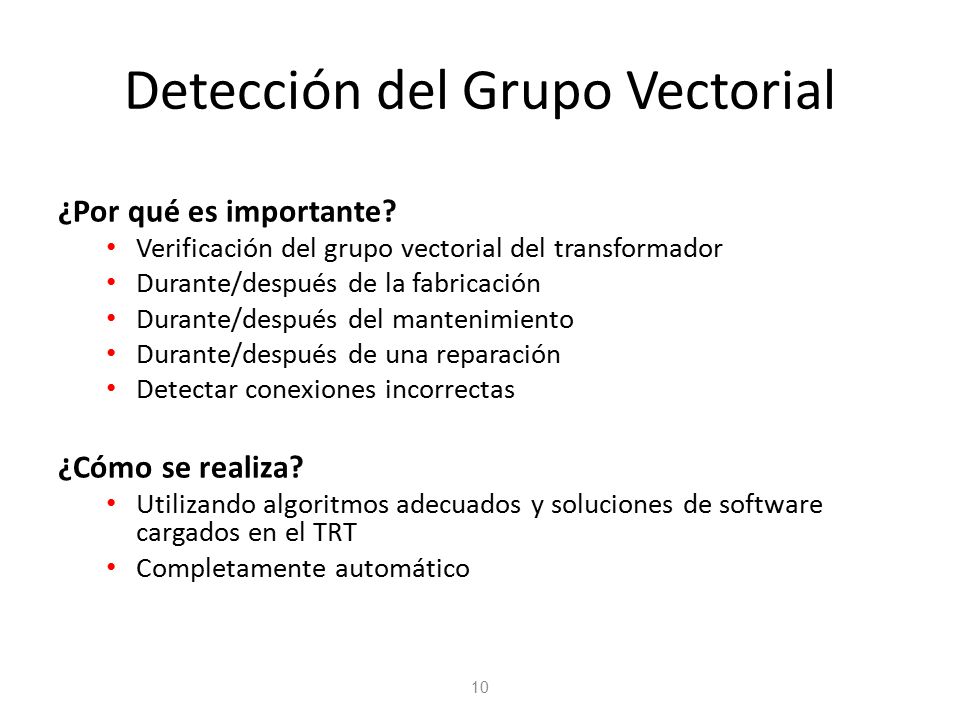

10 Detección del Grupo Vectorial
¿Por qué es importante? Verificación del grupo vectorial del transformador Durante/después de la fabricación Durante/después del mantenimiento Durante/después de una reparación Detectar conexiones incorrectas ¿Cómo se realiza? Utilizando algoritmos adecuados y soluciones de software cargados en el TRT Completamente automático

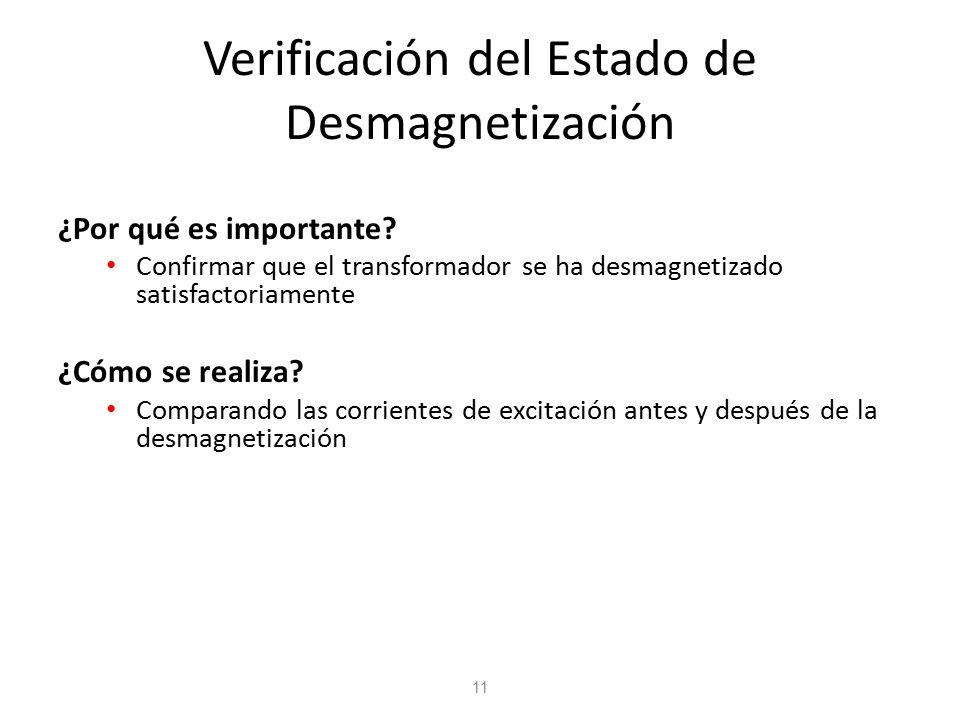

11 Verificación del Estado de Desmagnetización
¿Por qué es importante? Confirmar que el transformador se ha desmagnetizado satisfactoriamente ¿Cómo se realiza? Comparando las corrientes de excitación antes y después de la desmagnetización

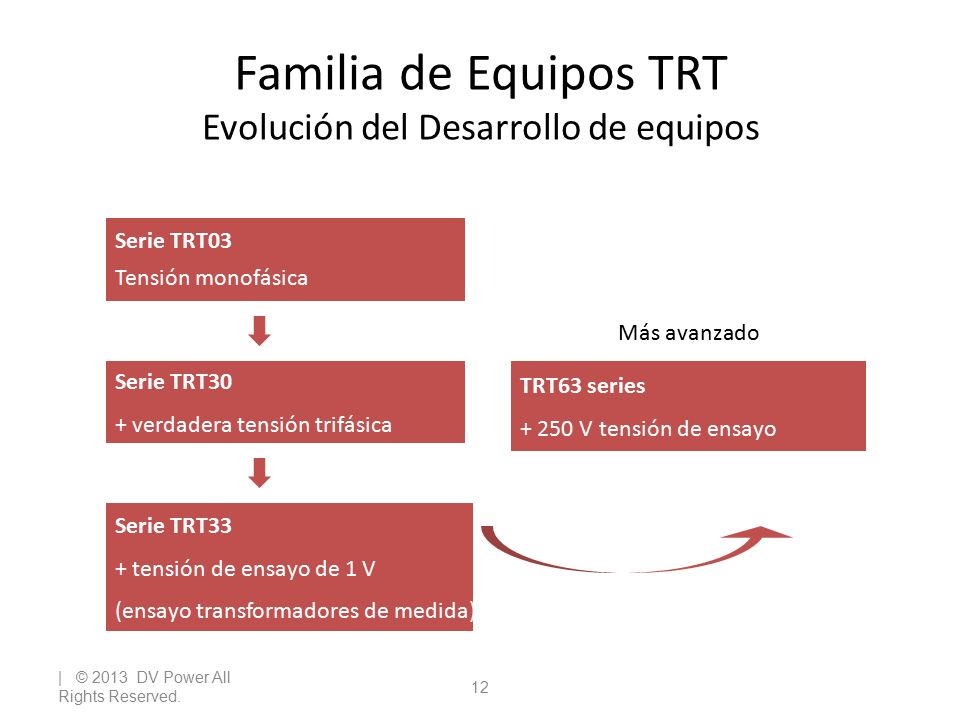

12 Familia de Equipos TRT Evolución del Desarrollo de equipos
Serie TRT03 Tensión monofásica Más avanzado Serie TRT30 + verdadera tensión trifásica TRT63 series + 250 V tensión de ensayo Serie TRT33 + tensión de ensayo de 1 V (ensayo transformadores de medida) | © DV Power All Rights Reserved.

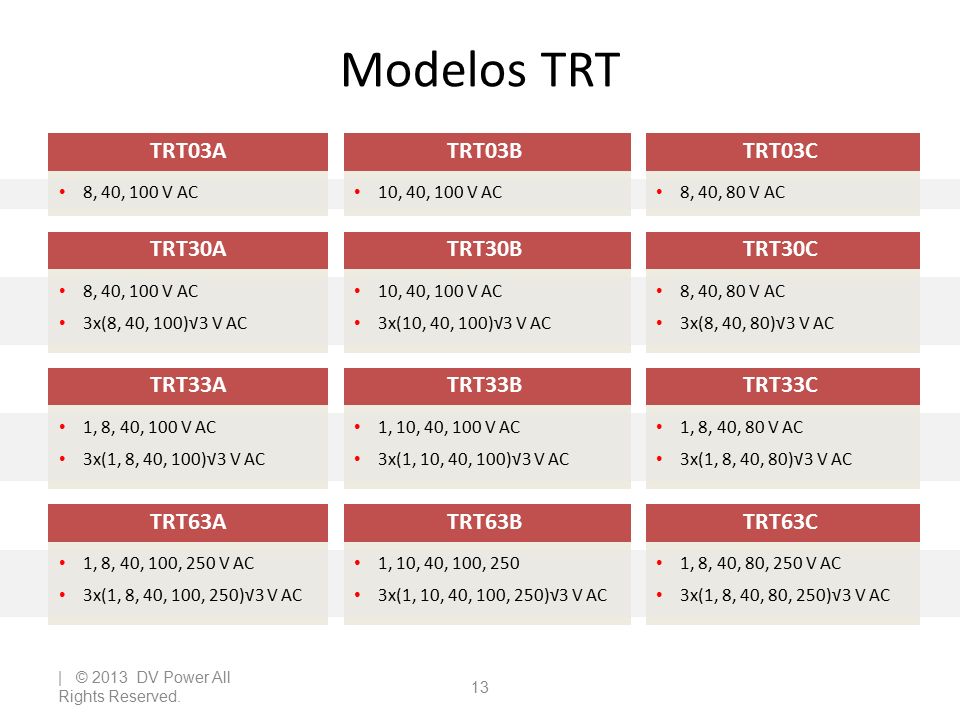

13 Modelos TRT TRT03A TRT03B TRT03C TRT30A TRT30B TRT30C TRT33A TRT33B
8, 40, 100 V AC 10, 40, 100 V AC 8, 40, 80 V AC TRT30A TRT30B TRT30C 8, 40, 100 V AC 3x(8, 40, 100)√3 V AC 10, 40, 100 V AC 3x(10, 40, 100)√3 V AC 8, 40, 80 V AC 3x(8, 40, 80)√3 V AC TRT33A TRT33B TRT33C 1, 8, 40, 100 V AC 3x(1, 8, 40, 100)√3 V AC 1, 10, 40, 100 V AC 3x(1, 10, 40, 100)√3 V AC 1, 8, 40, 80 V AC 3x(1, 8, 40, 80)√3 V AC TRT63A TRT63B TRT63C 1, 8, 40, 100, 250 V AC 3x(1, 8, 40, 100, 250)√3 V AC 1, 10, 40, 100, 250 3x(1, 10, 40, 100, 250)√3 V AC 1, 8, 40, 80, 250 V AC 3x(1, 8, 40, 80, 250)√3 V AC | © DV Power All Rights Reserved.

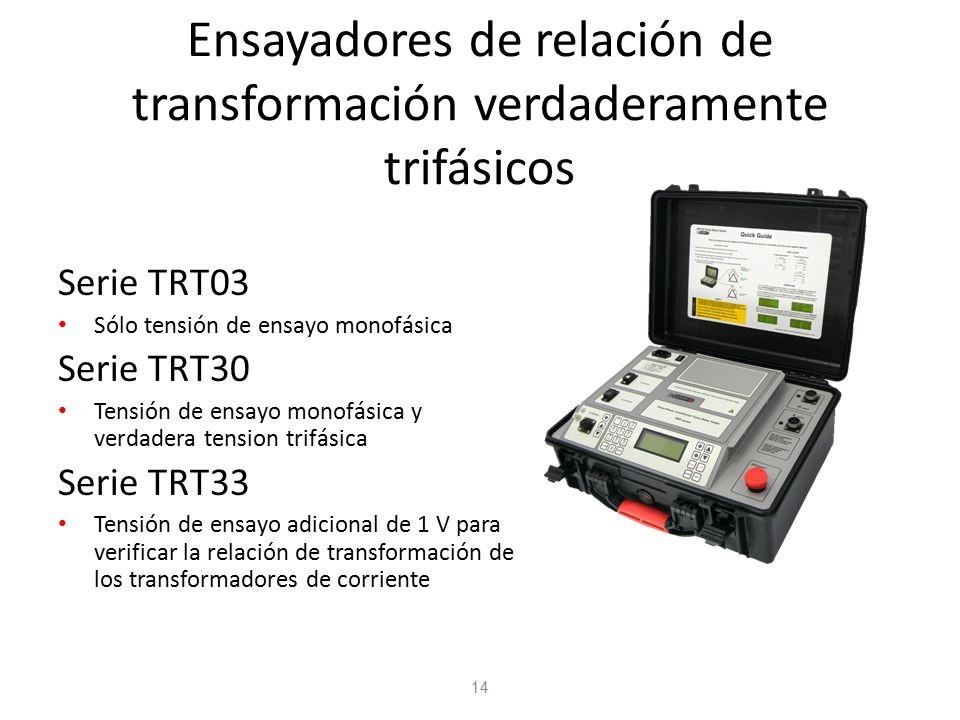

14 Ensayadores de relación de transformación verdaderamente trifásicos
Serie TRT03 Sólo tensión de ensayo monofásica Serie TRT30 Tensión de ensayo monofásica y verdadera tension trifásica Serie TRT33 Tensión de ensayo adicional de 1 V para verificar la relación de transformación de los transformadores de corriente

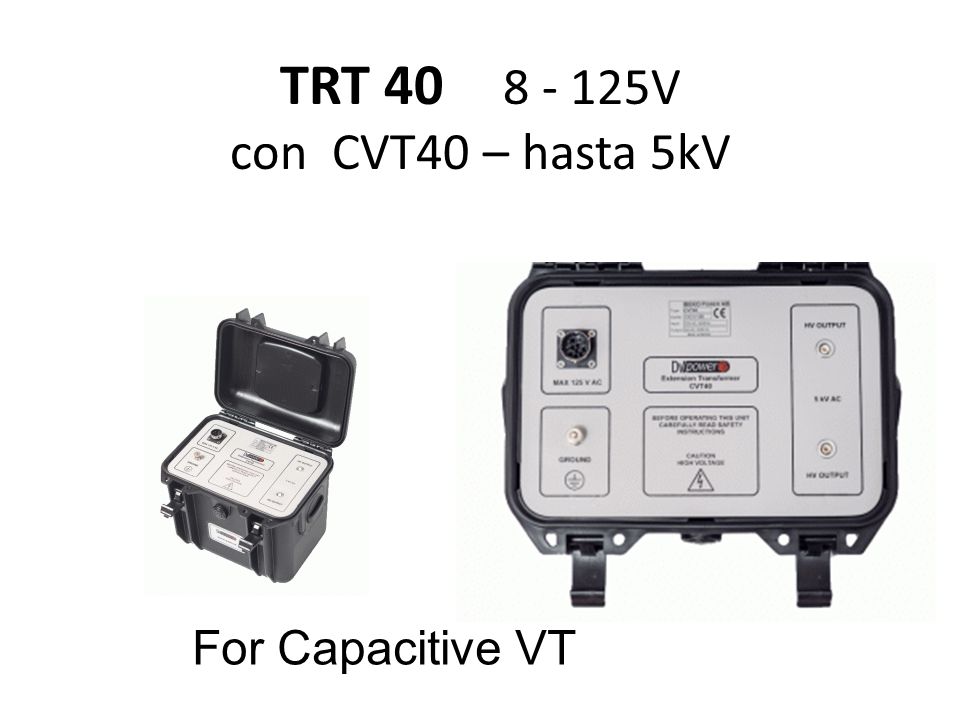

15 TRT V con CVT40 – hasta 5kV For Capacitive VT

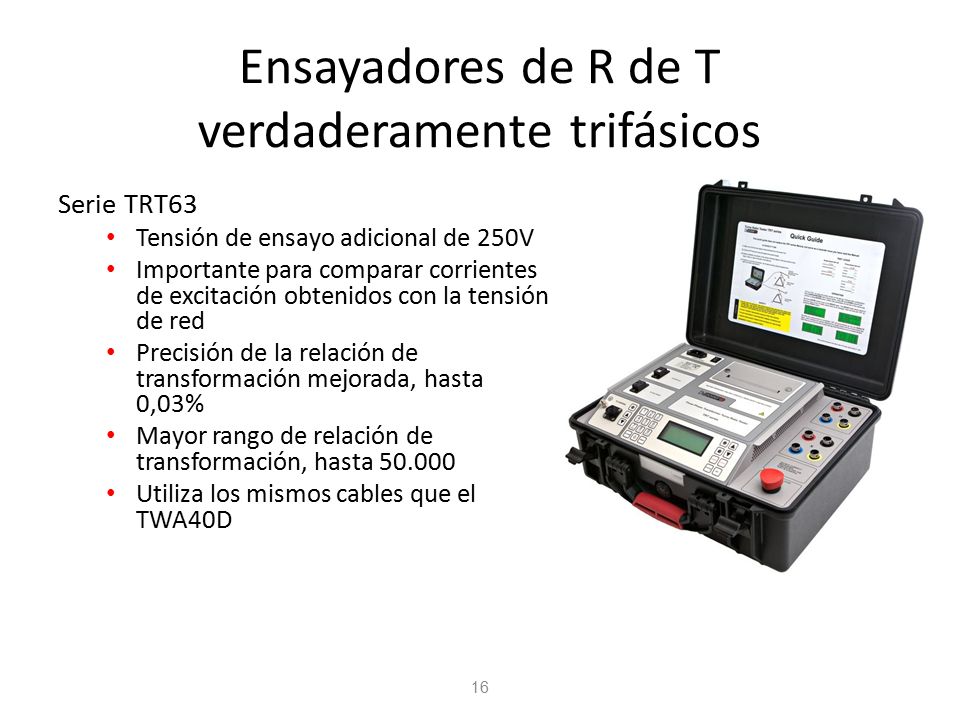

16 Ensayadores de R de T verdaderamente trifásicos
Serie TRT63 Tensión de ensayo adicional de 250V Importante para comparar corrientes de excitación obtenidos con la tensión de red Precisión de la relación de transformación mejorada, hasta 0,03% Mayor rango de relación de transformación, hasta Utiliza los mismos cables que el TWA40D

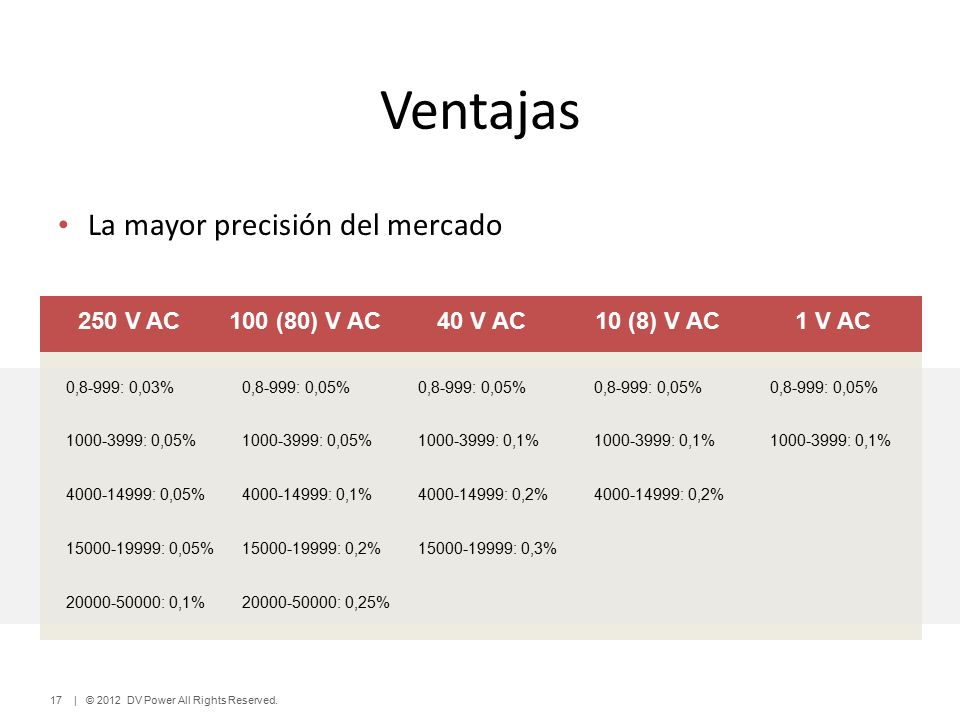

17 Ventajas La mayor precisión del mercado 250 V AC 100 (80) V AC 40 V AC
0,8-999: 0,03% : 0,05% : 0,05% : 0,05% : 0,1% 0,8-999: 0,05% : 0,05% : 0,1% : 0,2% : 0,25% 0,8-999: 0,05% : 0,1% : 0,2% : 0,3% 0,8-999: 0,05% : 0,1% : 0,2% 0,8-999: 0,05% : 0,1% 17 | © DV Power All Rights Reserved. 17

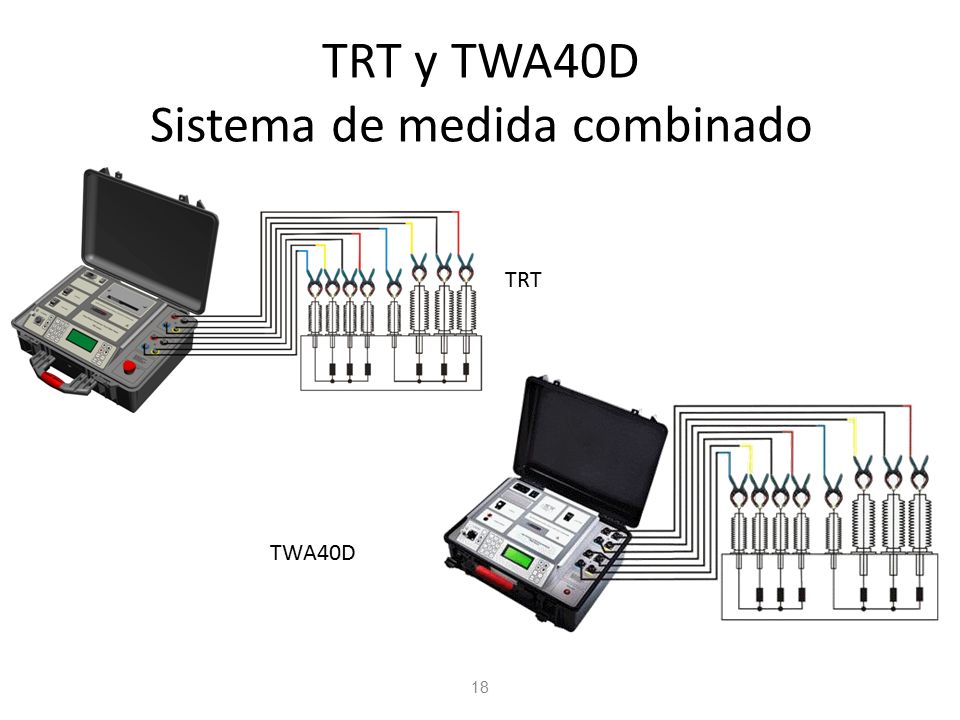

18 TRT y TWA40D Sistema de medida combinado

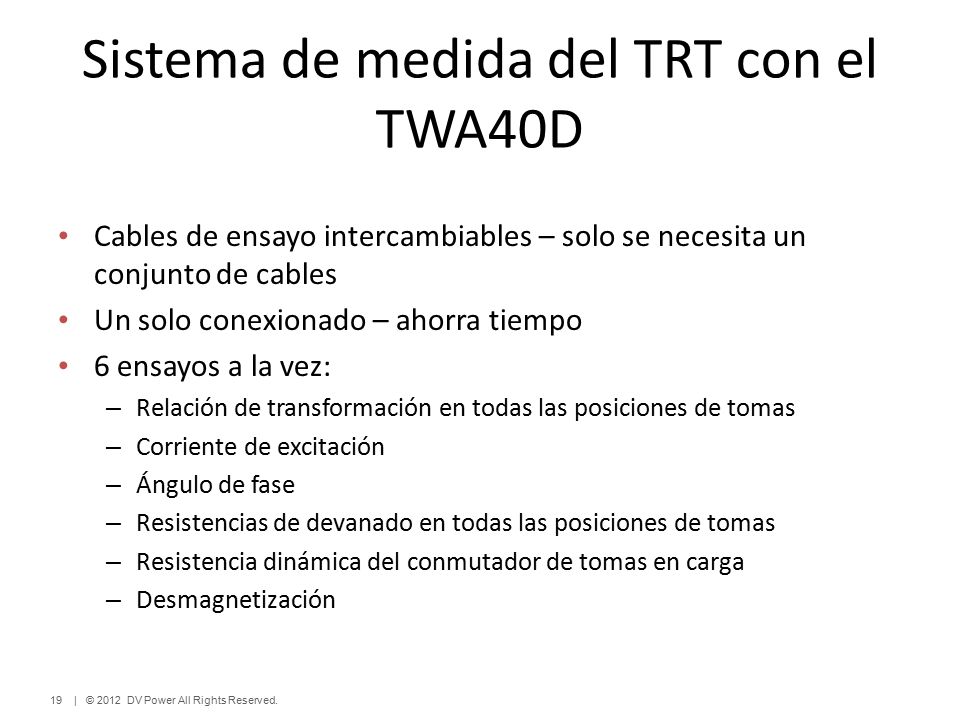

19 Sistema de medida del TRT con el TWA40D
Cables de ensayo intercambiables – solo se necesita un conjunto de cables Un solo conexionado – ahorra tiempo 6 ensayos a la vez: Relación de transformación en todas las posiciones de tomas Corriente de excitación Ángulo de fase Resistencias de devanado en todas las posiciones de tomas Resistencia dinámica del conmutador de tomas en carga Desmagnetización 19 | © DV Power All Rights Reserved. 19

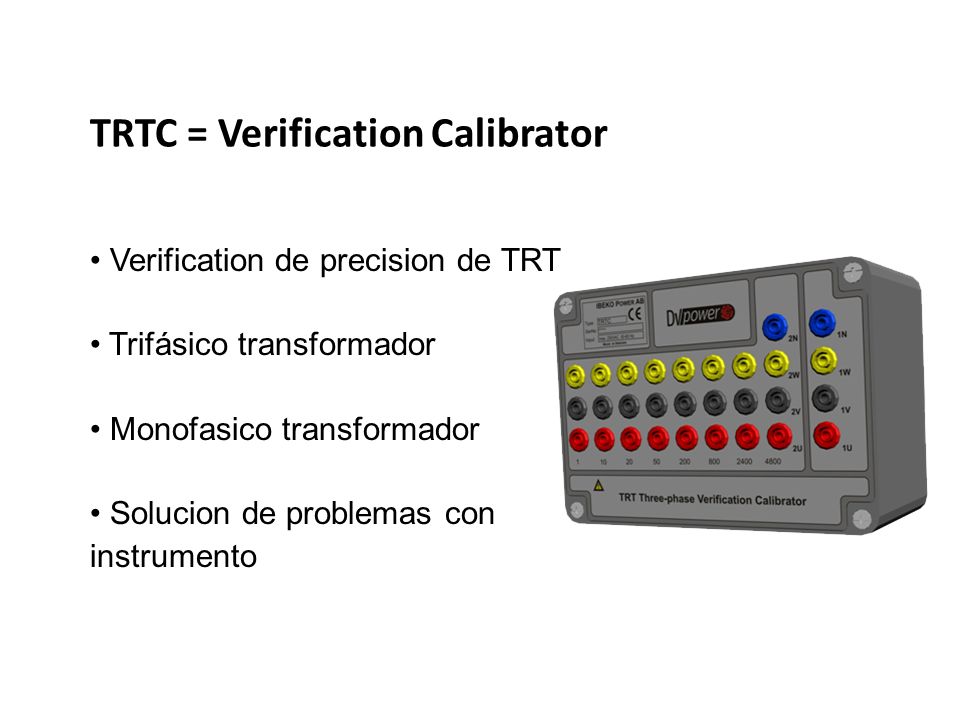

20 TRTC = Verification Calibrator
Verification de precision de TRT Trifásico transformador Monofasico transformador Solucion de problemas con instrumento

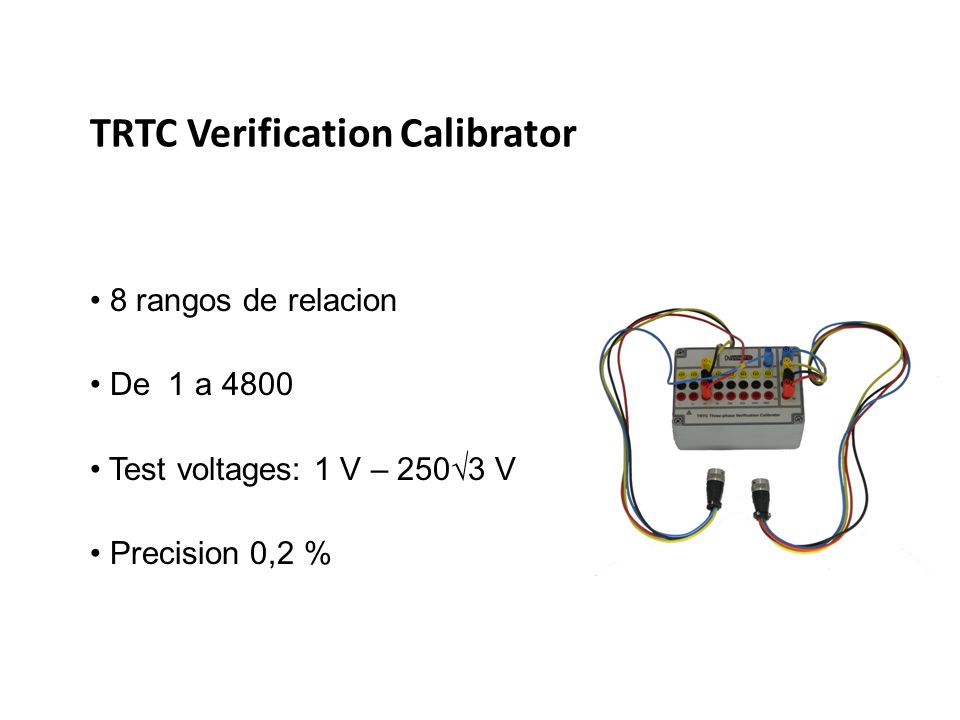

21 TRTC Verification Calibrator
8 rangos de relacion De 1 a 4800 Test voltages: 1 V – 250√3 V Precision 0,2 %

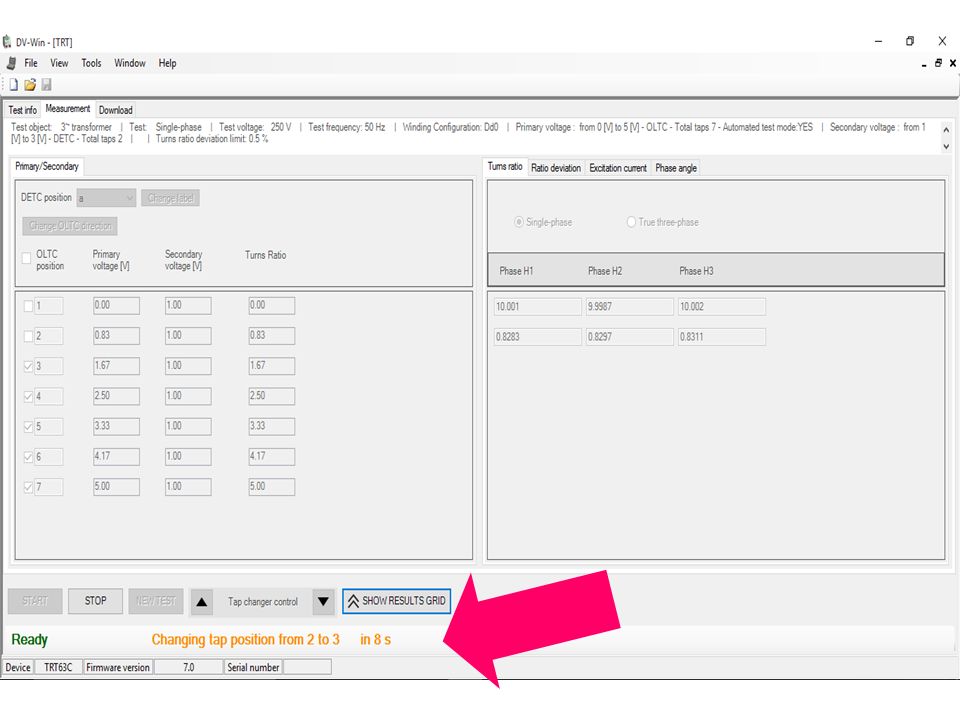

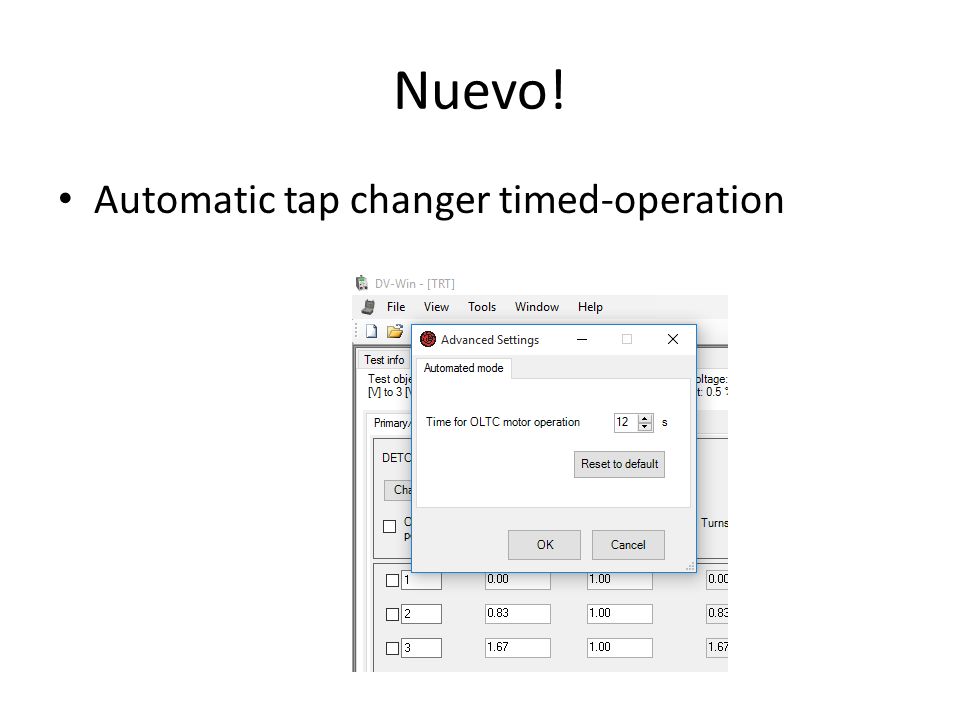

22 Nuevo! Automatic tap changer timed-operation

23

24 DV Power – Equipos para ensayo de transformadores

25 Preguntas ? Gracias por su atención!
