1 Modelos de dispersión Influencia de los procesos meteorológicos en la contaminación atmosférica Estabilidad atmosférica Clases de atmósfera según su estabilidad Modelos de celda fija estacionaria y no estacionaria Modelo gaussiano para contaminantes que no reaccionan. Contaminación Atmosférica Tema 5 Modelos de dispersión de contaminantes atmosféricos

2 2 Son protocolos matemáticos que proporcionan estimaciones de concentración de un contaminante en función de una serie de parámetros meteorológicos, químicos, topográficos y de cantidad y velocidad de emisión Los modelos de dispersión (MD) Parámetros de entrada Importante : estos modelo se aplican sólo a un contaminante determinado Si se quiere aplicar a varios es necesario aplicar el modelo a cada uno de ellos Cantidad de contaminante emitida por unidad de tiempo, posición y altura de la emisión Velocidad y dirección de los vientos dominantes, estabilidad atmosférica, altura de mezcla Comportamiento químico del contaminante: posibles reacciones, vida media

3 Importancia de los modelos de dispersión La previsión y cuantificación del impacto ambiental atmosférico sólo es posible cuando se ha conseguido (con la suficiente representatividad) la modelización de las características básicas de los medios emisor, difusor y receptor en su interrelación temporal y espacial Aportación de los modelos: Los resultados se pueden obtener con antelación a que se presente el problema de CA Cualquier simulación matemática de un fenómeno tan complejo como es la dispersión atmosférica no es nunca exacta, pero….…. los resultados de un modelo son el instrumento más válido en la decisión de la planificación y en la adopción de medidas correctoras ya que con ellos se identifican aquellas zonas con mayor y menor incidencia de la CA El objetivo de un MD es la integración de aquellos elementos que inciden en la calidad del aire - condiciones atmosféricas - localización de los focos e intensidad de los mismos - situación de los receptores - influencia de la topografía, orografía, etc con la finalidad de adecuar las medidas correctoras más viables económica y técnicamente 3

4 Importancia de los modelos de dispersión Evaluaciones de Impacto de uno o varios focos de CA de carácter puntual, lineal o superficial existentes o previstos Optimización de alturas de chimeneas para instalaciones industriales Estudios de contaminación de fondo Planificación urbana e industrial (escala regional, local y nacional) Diseño de redes de calidad de aire Predicciones de Contaminación Potencial Programas de Prevención La fiabilidad de un modelo está directamente relacionada con la base de datos de que se disponga y es fundamental que la información meteorológica esté sustentada por el conocimiento de series suficientemente extensas y detalladas de los diferentes parámetros climáticos Los MD son instrumentos de gran utilidad en los siguientes problemas: 4

5 Tipos principales de modelos de dispersión MODELOS DE CELDA FIJA (vertidos homogéneos) Ventajas – Complejidad matemática pequeña Desventajas – Hipótesis ideales MODELOS GAUSSIANOS (vertidos puntuales) V – Dificultad matemática media D – Hipótesis ideales también (no hay reacciones químicas) MODELOS COMBINADOS (celda múltiple, etc..) V – Introduce las posibles reacciones químicas D - Se requiere conocer una serie amplia de datos 5

6 Fundamento Todos los modelos de concentración están basados en balances de materia en el interior de un determinado volumen de aire: Variación (derivada) de la concentración de contaminante con respecto al tiempo Velocidad de acumulación Velocidad de destrucción Velocidad de entrada Velocidad de salida Velocidad de creación =+-- Entrada Creación/ Destrucción Salida 6

7 Influencia de los procesos meteorológicos en la CA Desde los focos de contaminación se produce la mezcla y dilución de los contaminantes en el aire, dando lugar a una distribución de la concentración de los mismos, variable tanto espacial como temporalmente La cantidad de contaminantes presentes en la atmósfera dependerá de la diferencia entre los emitidos y producidos y los que se eliminan a través de la deposición, precipitación y absorción por el suelo, el agua y la vegetación Estos procesos de autodepuración atmosférica pueden causar acumulaciones excesivas de contaminantes en otros medios (vegetación, suelos, lagos, etc.), incluso lejos del punto de emisión del contaminante (consecuencia del arrastre atmosférico del viento) En áreas con muchos focos de contaminación puede aumentar mucho la concentración de contaminantes si persisten situaciones meteorológicas que impiden su difusión y que pueden agravarse si se dan en la zona condiciones topográficas especiales, o si existen barreras artificiales (edificios) que pueden favorecer la acumulación de contaminantes En otros casos los contaminantes pueden alcanzar bastante altura e introducirse en las masas de aire que forman las corrientes generales de vientos sobre la tierra, siendo arrastrados a muchos kilómetros de las fuentes de emisión 7

8 La importancia de las condiciones meteorológicas en el grado de contaminación atmosférica se reconoce observando las variaciones de la calidad del aire en una zona determinada de unos días a otros, aún cuando las emisiones permanezcan prácticamente constantes Las principales variables meteorológicas a considerar por su influencia sobre la calidad del aire son: 1) el transporte convectivo horizontal, que depende de las velocidades y direcciones del viento 2)el transporte convectivo vertical, que depende de la estabilidad atmosférica Transporte convectivo horizontal Viento condiciona el transporte de contaminantes dispersión horizontal (determina la zona que va a estar expuesta a los contaminantes) Una mayor velocidad del viento reducirá las concentraciones a nivel del suelo, ya que se producirá una mayor dilución y mezcla Excepciones: Circulaciones cerradas de viento (Ej. brisas del mar, valle y montaña): contaminantes de la atmósfera se incorporan a la circulación del viento con lo que se produce una acumulación progresiva de contaminantes aumento de la concentración Si vientos fuertes inciden perpendicularmente a crestas montañosas, valles o edificios altos los efectos aerodinámicos de estos obstáculos pueden impedir la dispersión de contaminantes, acumulándolos en determinadas zonas 8

9 Transporte convectivo vertical Para el análisis de la estabilidad de la atmósfera se introduce el llamado Gradiente adiabático del aire seco ( ): Para el aire, el calor molar a presión constante, c p = 0.24 cal K -1 g -1 y la aceleración de la gravedad vale 9. 8 m s -2, por lo que el valor de es: Es decir, la temperatura de una masa de aire seco disminuye en 1 grado por cada 100 m que ascendemos en la atmósfera La existencia de corrientes verticales (atmósfera inestable o estable) se deduce de la comparación entre: 9 1K/100 m gradiente adiabático seco ( ) (variación de temperatura de una masa ascendente de aire) gradiente vertical ambiental (gradiente real de temperatura del aire circundante) El grado de inestabilidad depende de la magnitud de las diferencias entre los gradientes verticales ambiental y adiabático seco

10 Estabilidad atmosférica Atmósfera Estable En cada altura, el aire ascendente (gradiente vertical adiabático seco, ) está a menos temperatura que el circundante (gradiente vertical ambiental) y vuelve a bajar Atmósfera Inestable El aire ascendente está a más temperatura que el circundante: sigue subiendo 10

11 Analogía entre la porción de aire que sube en la atmósfera y un globo (ver figura): Un globo se infla con aire a 20 °C en el nivel del suelo y luego sube hasta una altura de 1 km de forma que el aire del globo se expande y se enfría, por ejemplo hasta unos 10 °C El movimiento del globo depende de la densidad del aire circundante (función de T) En "A", el globo a 1 km de altura se encuentra con un entorno a 5 º C y se elevará porque permanece más cálido y por tanto menos denso que el aire circundante En "B", el globo se encuentra con un entorno a 13 º C y se hundirá porque está más frío y más denso En "C", no se moverá porque tiene la misma temperatura (y densidad) que el aire circundante 11

12 Hay tres clases de estabilidad atmosférica en un estrato, según que su variación de temperatura con la altura sea mayor, igual o inferior que la del gradiente vertical adiabático seco A.Si en la capa de aire, T desciende con la altura bastante menos de 1 °C cada 100 m, los movimientos verticales del aire están muy limitados hay poca o nula dispersión vertical Clase de estabilidad atmosférica: tipo estable B.Cuando la T del estrato desciende con la altura más de 1 °C cada 100 m de altura los movimientos verticales del aire están muy favorecidos difundiéndose los contaminantes verticalmente hasta donde alcance la inestabilidad Clase de estabilidad atmosférica: tipo inestable C.Por último, si la variación de T del estrato coincide con tenemos el caso de la estratificación indiferente o nula la dispersión vertical de contaminantes no está limitada (ni favorecida) 12

13 La inversión de T fija H H Altura de mezcla En un diagrama adiabático, el punto en el que la porción de aire que se enfría en el gradiente vertical adiabático seco corta a la "línea" perfil de temperatura ambiental se conoce como altura de mezcla y es el nivel máximo al que la porción de aire puede ascender Cuando no se produce ninguna intersecció, la altura de mezcla, H, se puede extender a mayores alturas en la atmósfera El aire que se encuentra bajo la altura de mezcla conforma la capa de mezclado y mientras más profunda sea esta capa, mayor será el volumen de aire disponible para la dispersión de los contaminantes En un estrato de de inversión térmica (la temperatura aumenta con la altura) se da la situación de máxima estabilidad y equivale a la existencia de una barrera que impide la dispersión de los contaminantes y determina la altura de mezclado (H) 13

14 En los MD mas completos es necesario indicar el tipo de atmósfera en que se produce el proceso de dispersión Tabla 1: Clases de atmósfera según su estabilidad (Turner) * La noche se define como el período desde una hora después de la puesta de sol, hasta una hora antes de la salida del mismo ** Nubosidad expresada en octavos de bóveda celeste cubierta por nubes Para cielos totalmente cubiertos, tanto para el día como para la noche, debe asumirse clase de estabilidad D Viento de Día Noche * superficie Radiación solar (W m -2 ) (m s -1 ) Fuerte Moderada Débil Nubes ** 4/8Nubes ** < 3/8 (a 10 m de altura) > 580 (1) (2) <290 (3) (4) (5) 0-2AA-BBEF 2-3A-BBCEF 3-5BB-CCDE 5-6CC-DDDD 6CDDDD 14 CategoríaEstabilidad AExtremadamente inestable BModeradamente inestable CLigeramente inestable DNeutra ELigeramente estable FModeradamente estable

15 Inversión Isoterma F E C D B A Inestable Estable z T Gradiente de temperaturas según la clase de atmósfera Tipo de atmósfera Clase (1): Cielos despejados, a una altura solar de 60 º sobre el horizonte, típico de una tarde soleada de verano. Atmósfera muy convectiva Clase (2): Altura solar entre 35 º y 60 º - Un día de verano con algunas nubes dispersas Clase (3): Típico de una tarde de otoño soleada, un día de verano con nubes bajas dispersas o también de un día con cielos despejados y una altura del sol de 15 º a 35 º Clase (4,5): Aunque corresponde a una atmósfera nocturna, se puede usar también para un día de invierno 15

16 Evolución del gradiente de temperatura a lo largo del día Altura sobre el suelo Temperatura Altura máxima de mezcla Promedios: hasta 1000 m (invierno) o 2000 m (verano) Límite de estabilidad (200 – 500 m) noche mañana tarde Noche: inversión térmica (atmósfera estable, sin mezclado) Mañana: se disuelve la inversión desde las capas más bajas Tarde: atmósfera inestable Sobrecalentamiento de las capas bajas y ascensión de columnas de aire caliente Mezcla completa del aire hasta cierta altura (altura máxima de mezcla) 16

17 Viento dominante, u Entrada de aire contaminando (o limpio) Concentración de fondo, b (masa/volumen) Altura máxima de mezcla Concentración de contaminantes en el aire urbano, C e (masa/volumen) Emisiones difusas Modelo de Celda Fija Se utilizan para obtener estimaciones de concentración de contaminante para emisiones difusas, diseminadas en una determinada superficie (Ej. una ciudad) que conducen a una determinada concentración de equilibrio, C e, de cada contaminante Ciudad 17

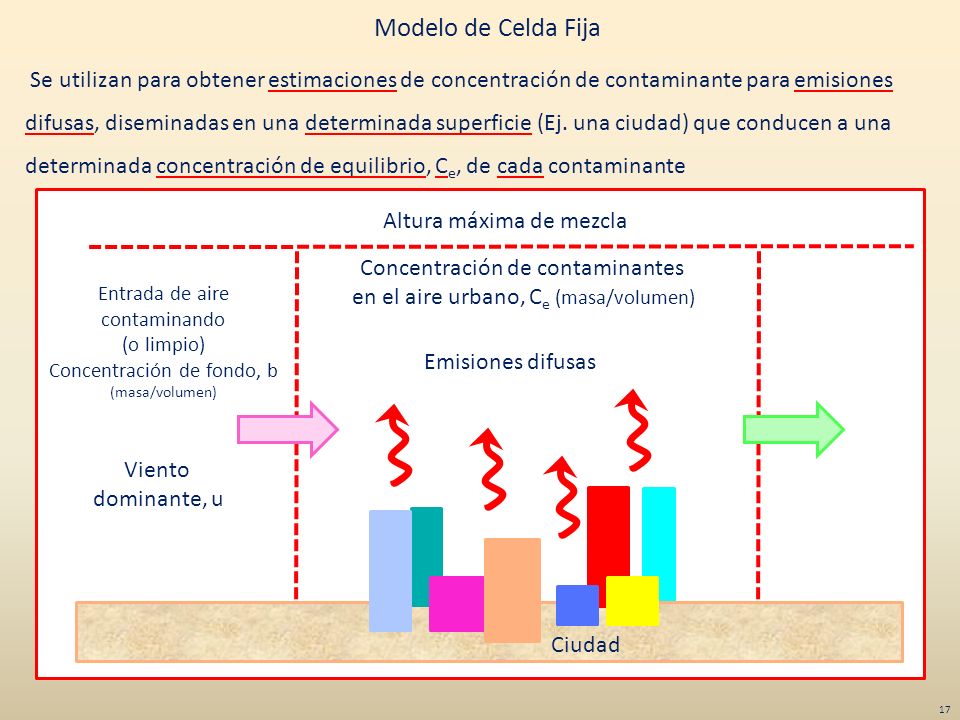

18 La ciudad se representa por una caja cuya base es un rectángulo con dimensiones W y L, con uno de sus lados paralelo a la dirección del viento (normalmente L) y su altura la de la capa de mezcla, H Las emisiones se producen con una tasa Q ( masa/tiempo ) y se mezclan de forma homogénea en toda la caja, dando una concentración uniforme, C e El aire entra a la caja por una de sus caras, con velocidad u y nivel de concentración b (nivel de fondo) y sale por la cara opuesta, con velocidad u y concentración C e (nivel de equilibrio) Ciudad Q Concentración de fondo: b x y z L W Velocidad del viento: u CeCe CeCe H : Altura de la capa de mezcla) (en la dirección del viento) (Perpendicular a la dirección del viento) 18

19 Modelo de celda fija: Hipótesis esenciales 1.La turbulencia atmosférica produce el mezclado completo y total del contaminante hasta la altura de mezcla (H) y no hay mezcla por encima de esa altura por lo que se puede asumir que existe una concentración homogénea, C e, que es igual en todo el volumen de aire de la celda (concentración de equilibrio) 2.El viento sopla en la dirección x con velocidad u, constante e independiente del tiempo, lugar o elevación por encima del suelo 19 Ciudad Q Concentración de fondo: b x y z L W Velocidad del viento: u CeCe CeCe H : Altura de la capa de mezcla) (en la dirección del viento) (Perpendicular a la dirección del viento)

20 3.La concentración de fondo, b, del contaminante es constante y representa la aportación del entorno de la celda a la concentración de equilibrio Se denomina concentración de fondo a la concentración ambiente debida al aporte de otras fuentes distintas a las analizadas y puede ser fruto del aporte de fuentes naturales o de otras fuentes que contribuyan a la contaminación ambiental en la zona de estudio, identificadas o no 4.La tasa de emisión por unidad de área, q, es constante y no varía con el viento (se da, por ej., en g s -1 m -2 ) con lo que la tasa de emisión total, Q, es Q = q*A= q*W*L siendo A = W*L, el área de la ciudad 5.No entra o sale ningún contaminante por los lados perpendiculares a la dirección del viento, ni por el lado superior 6.El contaminante es estable (no se destruye ni crea en la atmósfera, la única fuente son las emisiones) q W L 20

21 Tasa de acumulación Tasa de destrucción Tasa de entrada (entorno) Tasa de salida Tasa de creación =+-- = u W H b = u W H C e = q W L = 0 Q = q W L Emisión total Emisión por (g s -1 ) unidad de área (g s -1 m -2 ) Celda fija estacionaria Estado estacionario: la concentración no varía con el tiempo Importante C e es tanto más alta cuanto mayor sea la extensión de la celda en la dirección del viento (L), y además, es independiente de la anchura (W) 0 = u W H b + q W L – u W H C e Entra y se emite Sale 21

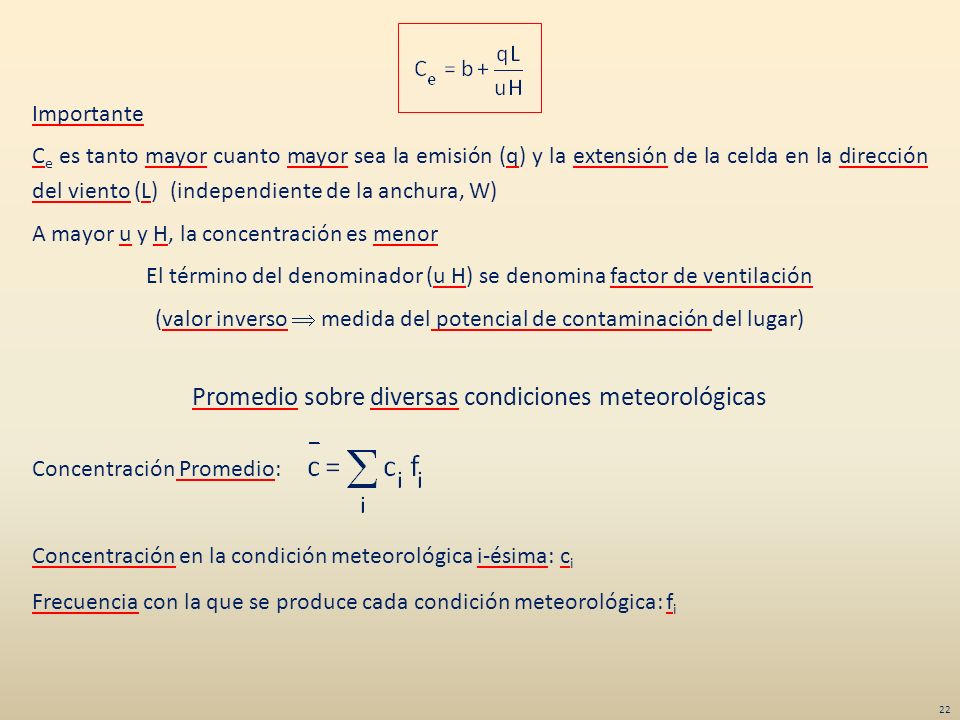

22 Importante C e es tanto mayor cuanto mayor sea la emisión (q) y la extensión de la celda en la dirección del viento (L) (independiente de la anchura, W) A mayor u y H, la concentración es menor El término del denominador (u H) se denomina factor de ventilación (valor inverso medida del potencial de contaminación del lugar) Promedio sobre diversas condiciones meteorológicas Concentración Promedio: Concentración en la condición meteorológica i-ésima: c i Frecuencia con la que se produce cada condición meteorológica: f i 22

23 Uso del modelo de celda para calcular la reducción de emisiones Pregunta: Si para unas condiciones dadas un determinado nivel de emisión conduce a una concentración fija de equilibrio, ¿cuál ha de ser el nivel de emisión para conseguir una concentración dada? q 1 c 1 ¿q 2 ? c 2 23

24 Modelo de celda No estacionaria Cantidad que entra + cantidad que se crea - cantidad que sale = cantidad que se acumula La solución que se obtiene al resolver la ecuación diferencial que resulta es: donde C e es la concentración de equilibrio que se obtendría si el régimen fuese estacionario: 24 Estado no estacionario: la concentración puede variar con el tiempo Para cada contaminante, por unidad de tiempo, el balance de materia es: Ciudad Q C(t) Concentración de fondo: b Velocidad del viento: u x y z H L W

25 MODELOS GAUSSIANOS Los modelos gaussianos son los que se utilizan más ampliamente para estimar la concentración de un contaminante no reactivo producida por una fuente puntual, por ejemplo, la chimenea de una fábrica o el escape de un depósito La función de las chimeneas es descargar los contaminantes a suficiente altura para que puedan dispersarse bien en la atmósfera antes de llegar al suelo Las chimeneas más altas dispersan mejor los contaminantes debido a que estos tienen que viajar a través de una capa atmosférica más profunda antes de llegar al nivel del suelo A medida que el contaminante viaja, se extiende y dispersa Los gases emitidos por las chimeneas forman una estructura gaseosa en forma de abanico llamada penacho o pluma 25

26 Elevación de la pluma Los gases de escape turbulentos emitidos, se mezclan con el aire A esta mezcla en la pluma se le denomina el arrastre, durante el cual la pluma aumenta su diámetro mientras viaja a sotavento (la parte opuesta a aquella de donde viene el viento con respecto a un lugar determinado) Los gases salen de la fuente con una cierta velocidad penetran en la atmósfera con un cierto momento cinético ascendente + en general, salen a temperatura más alta que la del aire externo son menos densos que el aire exterior flotan en él La combinación del momento y la flotabilidad de los gases hace que se eleven (fenómeno conocido como elevación de la pluma) y permite que los contaminantes emitidos asciendan a una mayor altura en la atmósfera Conforme se elevan a la salida de la chimenea, los gases van perdiendo energía cinética y además su temperatura se iguala con la del aire ambiental por lo que, después de un tiempo, ya no flotan en él y son arrastrados por la componente horizontal del viento que hace que la pluma se incline 26

27 A mayor velocidad del viento, más horizontal será el movimiento de la pluma La velocidad del viento aumenta con la distancia al suelo por lo que, medida que la pluma se eleva, los vientos más fuertes hacen que se incline aún más Este proceso persiste, en general, hasta que la pluma parece paralela al suelo La distancia donde la pluma parece llana puede encontrarse bastante lejos de la chimenea (a sotavento) La elevación de la pluma debida a su flotabilidad es una función de la diferencia de temperatura entre la pluma y la atmósfera circundante Atmósfera inestable la flotabilidad de la pluma aumenta al elevarse la altura final de la pluma se incrementa Atmósfera estable la flotabilidad de la pluma disminuye a medida que se eleva Atmósfera neutra constante La pluma pierde flotabilidad a través del mismo mecanismo que la hace serpentear, el viento 27 La mezcla dentro de la pluma arrastra el aire atmosférico hacia su interior A mayor velocidad del viento, más rápida será esta mezcla

28 Formación de "penachos" Penacho de espiral : condiciones muy inestables generalmente favorables para la dispersión Algunas veces se pueden producir altas concentraciones momentáneas al nivel del suelo Penacho de abanico : condiciones estables Una inversión impide el movimiento vertical pero no el horizontal y el penacho se puede extender varios km a sotavento de la fuente Ocurren con frecuencia en las primeras horas de la mañana (inversión por radiación) Penacho de cono : condiciones neutrales o ligeramente estables Mayor probabilidad de producirse entre la interrupción de una inversión por radiación y el desarrollo de condiciones diurnas inestables 28

29 Formación de "penachos" Penacho de flotación: Condiciones inestables por encima de una inversión Penacho de fumigación : Se forma justo debajo de una capa de inversión y puede producir una grave situación de contaminación 29

30 Suponiendo constantes la tasa de emisión, Q (masa de contaminante emitida en la unidad de tiempo) y las condiciones atmosféricas, se llega a un estado estacionario, en la cual el penacho adquiere una forma constante en el tiempo La concentración de contaminante es máxima en el eje del penacho, disminuyendo hacia los bordes (distribución normal o de Gauss) Hipótesis fundamental del modelo gaussiano La concentración de contaminantes en las direcciones perpendiculares a la del viento puede ser descrita utilizando una distribución normal o de Gauss como la de la figura (campana de Gauss) cuya forma depende de los parámetros y 30 x Expresión matemática de una distribución de Gauss Modelo gaussiano para contaminantes que no reaccionan (valor medio) indica la posición de la campana (parámetro de centralización) es el parámetro de dispersión o desviación estándar

31 Cuanto menor sea, más concentrados están los valores alrededor de la media y cuanto mayor sea más "aplastada" será la curva Gaussianas con diferentes medias ( = -3, 0, -3) e igual dispersión ( = 1) Gaussianas con medias iguales ( = 0) y diferentes dispersiones ( = 1, 2, 4) = 1 = 2 = 4

32 Objetivo: ¿cuál es la concentración a cierta distancia de la fuente? Un modelo gaussiano parte de unas hipótesis y si las condiciones reales se alejan mucho de ellas, sus estimaciones se hacen poco precisas Es útil para estimar la concentración de un contaminante para distancias ~ 20 km No sirve para problemas como la lluvia ácida, que implican cientos de km El modelo se basa en la resolución de la ecuación de difusión atmosférica Aunque el modelo gaussiano se aplica a una fuente puntual (chimenea), puede ser usado para considerar fuentes lineales (carreteras), o fuentes superficiales (que se modelan como un gran número de fuentes puntuales) 32

33 Representación esquemática de una pluma gaussiana (Fuente: Turner 1970) h Dirección del viento z = Dirección vertical x = Distancia en dirección del viento y = Dirección ortogonal al plano xz h = Sobreelevación del penacho h = Altura de chimenea H = Altura efectiva = h + h Doble distribución gaussiana en las direcciones y - z 33 El coeficiente de dispersión se mide en metros e indica cuánto se ha dispersado la masa inicial cuando la pluma alcanzan una distancia dada desde la fuente de emisión

34 Altura efectiva o equivalente de la chimenea Aunque la pluma tiene su origen a una altura h (la de la chimenea), se eleva una altura adicional h, debido a la capacidad de flotación de los gases que salen a mayor temperatura que la de su entorno atmosférico y a la cantidad de movimiento cuando salen verticalmente de la chimenea con una velocidad V s la pluma aparece como si se originara en una fuente puntual a una altura mayor, H, llamada altura efectiva o equivalente de la chimenea H = h + h El modelo se basa en la difusión de la masa del contaminante en las direcciones y, z cuando un elemento fluido es arrastrado por el viento en la dirección del eje x con una velocidad u Hipótesis del modelo gaussiano Estado estacionario C C(t) y u = cte (en el tiempo y en altura) La fuente tiene una emisión constante de un contaminante que es conservador (no se descompone, reacciona o sedimenta) El terreno es relativamente plano y no se producen efectos de absorción u otros 34

35 Fuente puntual sin reflexión en el suelo Concentración de contaminante en un punto de coordenadas (x, y, z) para la emisión de un foco de altura efectiva H (sin considerar reflexiones en el suelo): Los coeficiente de dispersión, y y z, y y z son los coeficientes de dispersión lateral y vertical forma de la distribución de concentraciones con la distancia lateral (y) y con la vertical (z) Se miden en metros e indican cuánto se ha dispersado la masa inicial cuando el penacho alcanza una distancia dada desde la fuente de emisión " sin reflexiones" extraordinariamente importante La ecuación anterior nos da la concentración en la dirección del viento hasta llegar a un punto en la dirección x en que la concentración a nivel del suelo (z = 0) sea significativa ya que entonces tendrá lugar una apreciable reflexión del contaminante gaseoso al difundirse regresivamente a la atmósfera desde el nivel del suelo 35

36 La reflexión es un fenómeno de retrodifusión de los contaminantes cuando encuentran la barrera del suelo z = H x z = 0 Zona de reflexión Distancia donde no hay reflexión (no llega contaminante al suelo) 36 Se supone que el suelo no es un sumidero es decir, que los contaminantes no se absorben por lo que se reflejan volviendo a la atmósfera Fuente puntual con reflexión en el suelo Considerar la reflexión en el suelo es equivalente a considerar dos fuentes de contaminación, una situada en z = +H y otra situada en z = –H:

37 y y z son función de la posición en la dirección del viento, x, y de la estabilidad atmosférica (requiere la caracterización del tipo de atmósfera en una de las categorías de Turner) Estudiar una fuente elegir la clase de estabilidad atmosférica típica de la región que conduzca al peor episodio de contaminación posible A través de numerosas medidas experimentales en la atmósfera, se ha llegado a obtener la correlación de y y z con la distancia y el tipo de atmósfera Hay varios métodos para obtener los coeficientes de dispersión y y z : describiremos los métodos de Pasquill (gráfico y analítico) y el método de Martin (analítico) por ser ampliamente usados en la bibliografía del tema Las concentraciones a nivel del suelo (z = 0) son muy importantes (receptores): A nivel del suelo (z = 0), en la línea central (y = 0) los receptores reciben los máximos niveles de contaminación: 37

38 Gráficas cuyo objetivo es la estimación de los valores de y y z Los valores de z tienen mayor error que los de y sobre todo para distancias superiores a 1 km en la dirección del viento ¡¡ Distancia x km y, z m !! 38 Método Gráfico Las curvas de Pasquill-Gifford Coeficiente de dispersión lateral, y (m) Distancia x (km) A Extremadamente inestable B Moderadamente inestable C Ligeramente inestable D Neutra E Ligeramente estable F Moderadamente estable Curvas de Pasquill-Gifford F A C B D E

39 Amplitud del penacho, z, para una distancia x dada: z Máxima inestabilidad atmosférica máxima (A) z Mínima atmósfera muy estable (F) ¡¡ Distancia x km y, z m !! 39 Método Gráfico Curvas de Pasquill - Gifford Coeficiente de dispersión vertical, z (m) Distancia x (km) Curvas de Pasquill-Gifford x z Máx A (Inestable) z Mín F (Estable) A B C D E F

40 Determinación de los coeficientes de difusión gaussiana: Métodos analíticos Debido a la dificultad de leer los valores de y y z en las gráficas se han obtenido los ajustes algebraicos de las mismas (los valores de son promedios sobre un intervalo de 10 minutos) Método de Pasquill: Corrección de z por rugosidad del terreno Pasquill propuso las ecuaciones que se muestran a continuación y en las cuales aparece una dependencia de un coeficiente de rugosidad del terreno, z 0,para el cálculo de z La rugosidad tiene en cuenta el efecto sobre el coeficiente de dispersión vertical, z, de la vegetación exuberante, cultivos, edificios, etc., que cambian la forma vertical del penacho El coeficiente de dispersión lateral, σ y, no se ve afectado por la rugosidad del terreno Desviación típica transversal ( y ) y vertical ( z ) en metros, ajustadas para distancias a la fuente, x (m), entre 100 m y 10 km, siguen la ley potencial: y = a x p z = b x m x (metros) y (metros)!!! a y p son coeficientes tabulados que dependen solo de la clase de estabilidad b y m dependen de la clase de estabilidad y del coeficiente de rugosidad del terreno: b = b(z 0 ) y m= m(z 0 ) 40

41 Tipo de superficieDescripciónz 0 (m) Terreno llanoÁreas abiertas con pocos árboles0.03 Terreno agrícola Aeropuertos, tierras arables, áreas abiertas con muchos árboles (se toma este valor por defecto cuando no hay información disponible) 0.10 Terreno cultivado Invernaderos, áreas abiertas con vegetación densa, casas dispersas, etc Área residencial Área con alta densidad de casas bajas, áreas arboladas, zonas industriales con obstáculos no demasiado grandes 1.00 Área urbana Ciudades con edificios elevados, áreas industriales con obstáculos grandes 3.00 Los valores de z 0 dependen del tipo de superficie y suelen tomarse los siguientes: 41

42 Los coeficientes a, p, b y m se dan en la tabla siguiente, en función de la rugosidad del terreno y del tipo de atmósfera y son ajustes de valores experimentales con validez estadística z 0 = 0.03 mz 0 = 0.10 mz 0 = 0.30 mz 0 = 1.00 mz 0 = 3.00 m a pbmbmbmbmbm A B C D E F

43 Determinación de los coeficientes de difusión gaussiana: Métodos analíticos Fórmulas de Martin También se utilizan otras ecuaciones que no hacen corrección de rugosidad del terreno como la propuesta por D. O. Martin: y = a x b z = c x d + f x (kilometros) y (metros)!!! Las constantes a, c, d y f dependen de la categoría de estabilidad de Pasquill y b vale siempre x < 1 kmx >1 km acdfcdf A B C D E F

44 Elevación del penacho La elevación del penacho, h, se define como la diferencia entre la altura de la línea central final del penacho y la altura inicial de la fuente y es directamente proporcional al contenido calorífico y a la velocidad de salida del efluente e inversamente proporcional a la velocidad del viento Existen varios métodos para determinar la elevación del penacho y una de las fórmulas más empleadas para el cálculo de esta elevación es la formula de Holland: h = Elevación del penacho por encima de la fuente emisora (m) V s = Velocidad de salida del contaminante (m s -1 ) d = Diámetro interior del conducto de emisión (m) u = Velocidad del viento (m s -1 ) T s, T a = Temperaturas del contaminante y ambiente respectivamente (K) n = Constante adimensional = 1.5 k = Constante = m 2 kJ -1 Q h = Tasa de emisión de calor de la chimenea (kJ s -1 ) Q = Tasa de emisión de gas (kg s -1 ) c p = Calor específico del gas emitido (kJ kg -1 K -1 ) 44

45 Los valores de h obtenidos con la fórmula de Holland deben corregirse multiplicando por un factor, establecido por Pasquill-Gifford-Turner y que es función de las condiciones meteorológicas También se utiliza la ecuación de Carson y Moses para el cálculo de esta elevación: Categorías de estabilidad Factor de corrección de h A, B1.15 C1.10 D1.00 E, F

46 Concentración máxima en la dirección x, a nivel del suelo y en la línea central Para el caso de condiciones inestables a casi neutras, se cumple que la relación y / z es prácticamente constante e independiente de x En estas condiciones para y = 0 (línea central del penacho) se cumple la relación: z = H y se calcula la concentración máxima a nivel del suelo, en la línea central y en la dirección del viento a través de la expresión: 46

47 Perfil de velocidades del viento Si no se dispone del dato de la velocidad del viento a la altura efectiva de la chimenea, H, sino que solo se conoce la velocidad, u ref, a una altura de referencia h ref (las medidas estándar de velocidad de viento son a 2 y 10 m de altura), se utiliza la expresión de la variación del viento con la altura en la atmósfera Los valores del coeficiente p como función de la clase de estabilidad y el entorno en que se mueve el viento son los siguientes: Categoría de Estabilidad Exponente para Medio rural Exponente para Medio Urbano A, B C D E F
