Empresa Cmdte Ernesto Che Guevara Planta de Níquel de Punta Gorda. Carretera Moa-Baracoa. Moa. Holguín. Cuba. Telf: 53-2462239, Fax:53-2462240,

Presentaciones similares


Presentación del tema: "Empresa Cmdte Ernesto Che Guevara Planta de Níquel de Punta Gorda. Carretera Moa-Baracoa. Moa. Holguín. Cuba. Telf: 53-2462239, Fax:53-2462240,"— Transcripción de la presentación:

1 Empresa Cmdte Ernesto Che Guevara Planta de Níquel de Punta Gorda. Carretera Moa-Baracoa. Moa. Holguín. Cuba. Telf: , Fax: , Tecnologías de Citrix en la ECG Moa. Holguín. Cuba

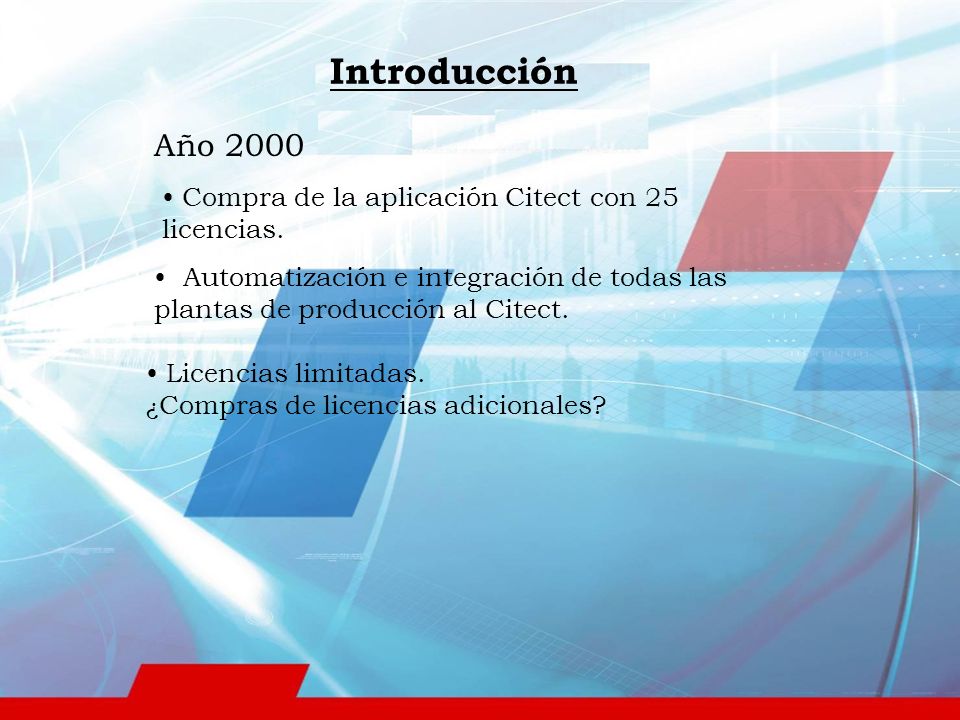

2 Licencias limitadas. ¿ Compras de licencias adicionales? Introducción Automatización e integración de todas las plantas de producción al Citect. Compra de la aplicación Citect con 25 licencias. Año 2000

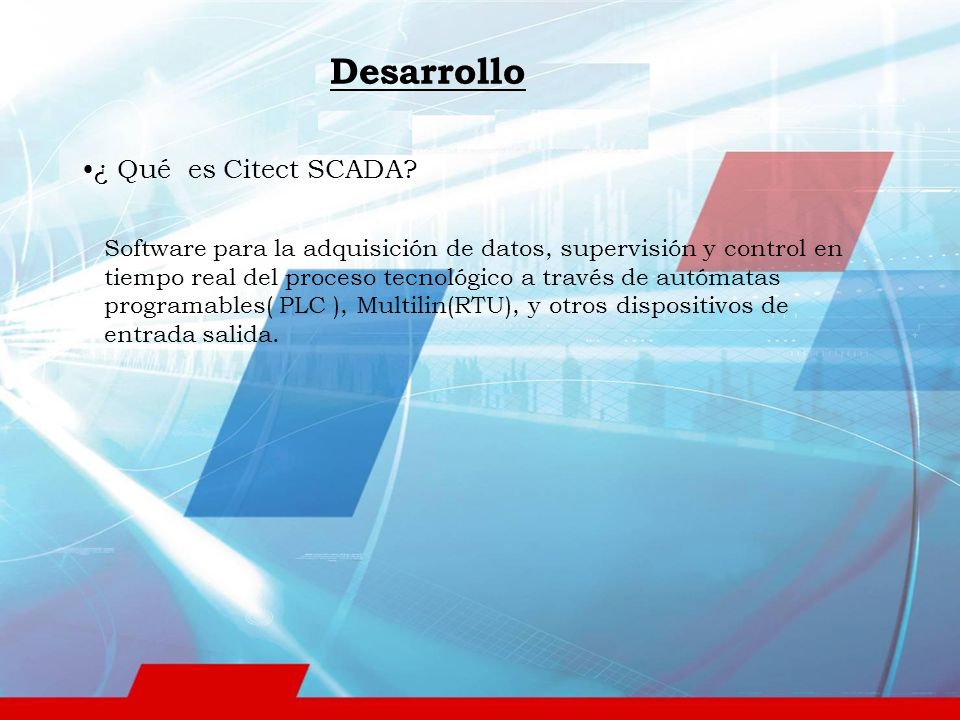

3 ¿ Qué es Citect SCADA? Desarrollo Software para la adquisición de datos, supervisión y control en tiempo real del proceso tecnológico a través de autómatas programables( PLC ), Multilin(RTU), y otros dispositivos de entrada salida.

4

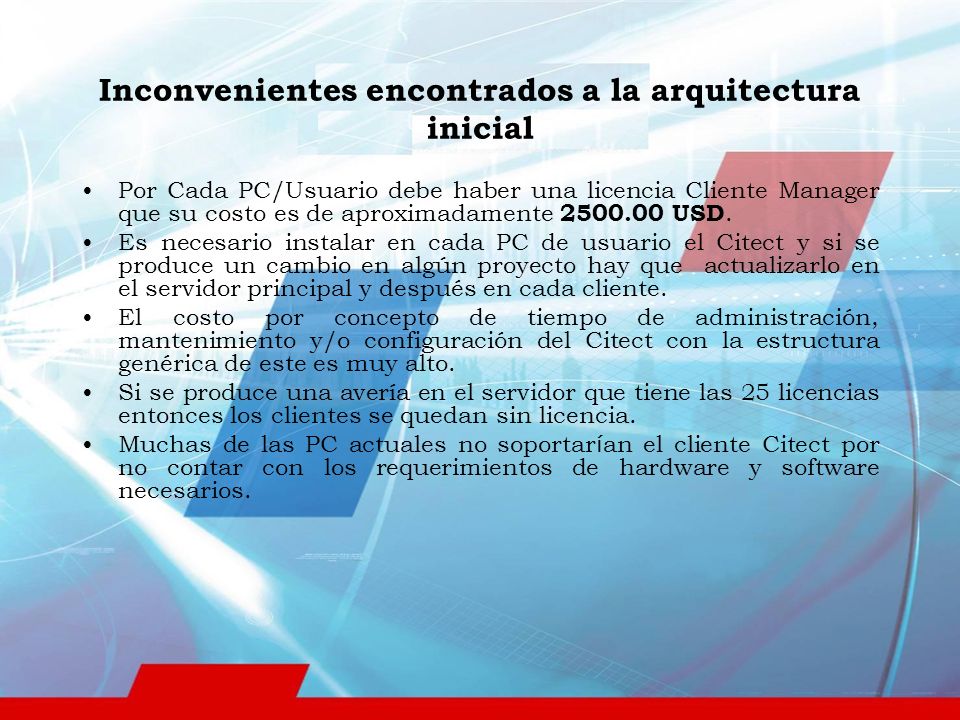

5 Por Cada PC/Usuario debe haber una licencia Cliente Manager que su costo es de aproximadamente USD. Es necesario instalar en cada PC de usuario el Citect y si se produce un cambio en algún proyecto hay que actualizarlo en el servidor principal y después en cada cliente. El costo por concepto de tiempo de administración, mantenimiento y/o configuración del Citect con la estructura genérica de este es muy alto. Si se produce una avería en el servidor que tiene las 25 licencias entonces los clientes se quedan sin licencia. Muchas de las PC actuales no soportar í an el cliente Citect por no contar con los requerimientos de hardware y software necesarios. Inconvenientes encontrados a la arquitectura inicial

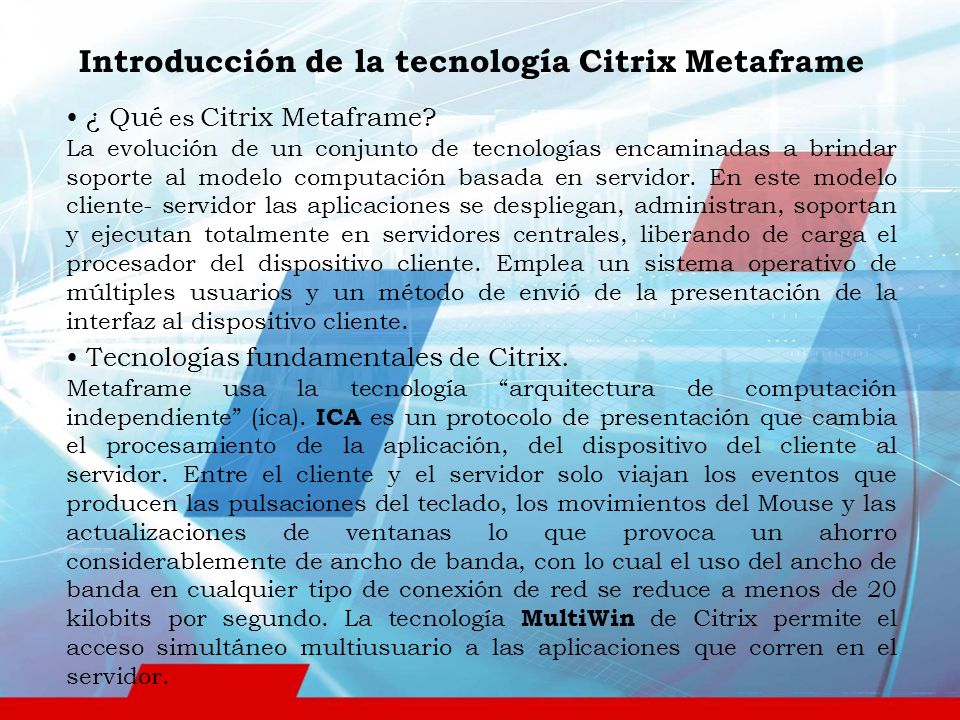

6 ¿ Qué es Citrix Metaframe? La evolución de un conjunto de tecnologías encaminadas a brindar soporte al modelo computación basada en servidor. En este modelo cliente- servidor las aplicaciones se despliegan, administran, soportan y ejecutan totalmente en servidores centrales, liberando de carga el procesador del dispositivo cliente. Emplea un sistema operativo de múltiples usuarios y un método de envió de la presentación de la interfaz al dispositivo cliente. Introducción de la tecnología Citrix Metaframe Tecnologías fundamentales de Citrix. Metaframe usa la tecnología arquitectura de computación independiente (ica). ICA es un protocolo de presentación que cambia el procesamiento de la aplicación, del dispositivo del cliente al servidor. Entre el cliente y el servidor solo viajan los eventos que producen las pulsaciones del teclado, los movimientos del Mouse y las actualizaciones de ventanas lo que provoca un ahorro considerablemente de ancho de banda, con lo cual el uso del ancho de banda en cualquier tipo de conexión de red se reduce a menos de 20 kilobits por segundo. La tecnología MultiWin de Citrix permite el acceso simultáneo multiusuario a las aplicaciones que corren en el servidor.

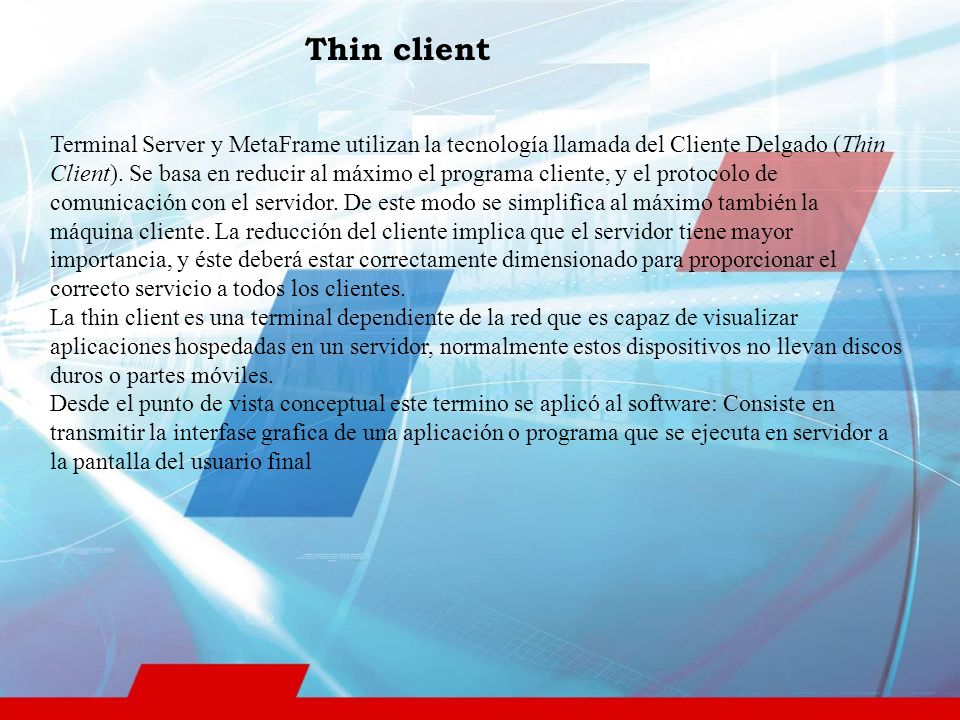

7 Thin client Terminal Server y MetaFrame utilizan la tecnología llamada del Cliente Delgado (Thin Client). Se basa en reducir al máximo el programa cliente, y el protocolo de comunicación con el servidor. De este modo se simplifica al máximo también la máquina cliente. La reducción del cliente implica que el servidor tiene mayor importancia, y éste deberá estar correctamente dimensionado para proporcionar el correcto servicio a todos los clientes. La thin client es una terminal dependiente de la red que es capaz de visualizar aplicaciones hospedadas en un servidor, normalmente estos dispositivos no llevan discos duros o partes móviles. Desde el punto de vista conceptual este termino se aplicó al software: Consiste en transmitir la interfase grafica de una aplicación o programa que se ejecuta en servidor a la pantalla del usuario final

8 HP Thin client modelo t5300 windows Ce.net

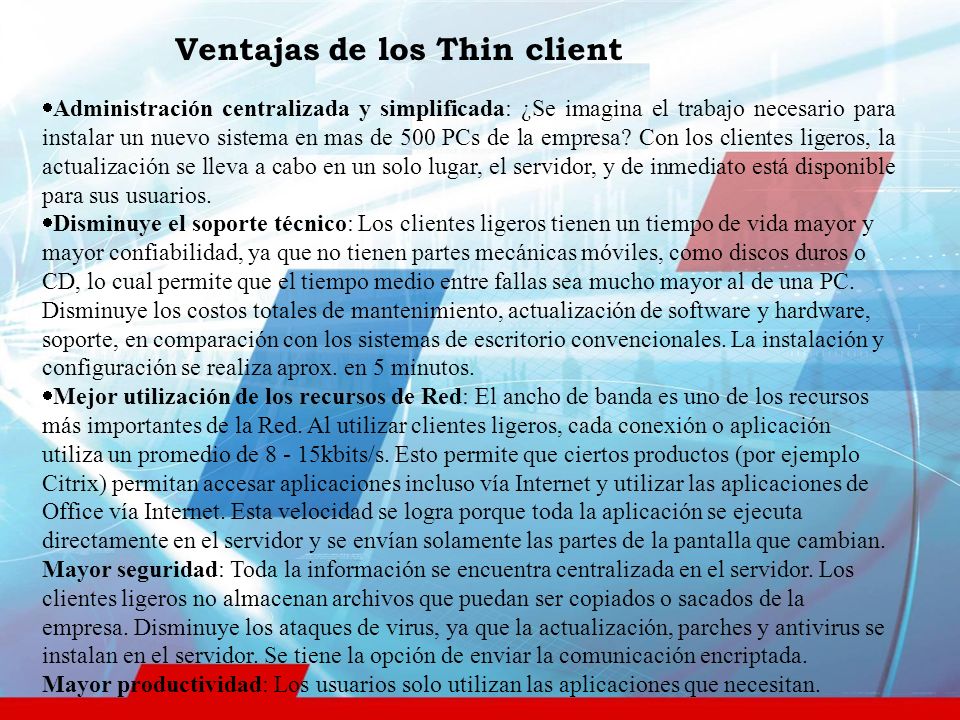

9 Ventajas de los Thin client Administración centralizada y simplificada: ¿Se imagina el trabajo necesario para instalar un nuevo sistema en mas de 500 PCs de la empresa? Con los clientes ligeros, la actualización se lleva a cabo en un solo lugar, el servidor, y de inmediato está disponible para sus usuarios. Disminuye el soporte técnico: Los clientes ligeros tienen un tiempo de vida mayor y mayor confiabilidad, ya que no tienen partes mecánicas móviles, como discos duros o CD, lo cual permite que el tiempo medio entre fallas sea mucho mayor al de una PC. Disminuye los costos totales de mantenimiento, actualización de software y hardware, soporte, en comparación con los sistemas de escritorio convencionales. La instalación y configuración se realiza aprox. en 5 minutos. Mejor utilización de los recursos de Red: El ancho de banda es uno de los recursos más importantes de la Red. Al utilizar clientes ligeros, cada conexión o aplicación utiliza un promedio de kbits/s. Esto permite que ciertos productos (por ejemplo Citrix) permitan accesar aplicaciones incluso vía Internet y utilizar las aplicaciones de Office vía Internet. Esta velocidad se logra porque toda la aplicación se ejecuta directamente en el servidor y se envían solamente las partes de la pantalla que cambian. Mayor seguridad: Toda la información se encuentra centralizada en el servidor. Los clientes ligeros no almacenan archivos que puedan ser copiados o sacados de la empresa. Disminuye los ataques de virus, ya que la actualización, parches y antivirus se instalan en el servidor. Se tiene la opción de enviar la comunicación encriptada. Mayor productividad: Los usuarios solo utilizan las aplicaciones que necesitan.

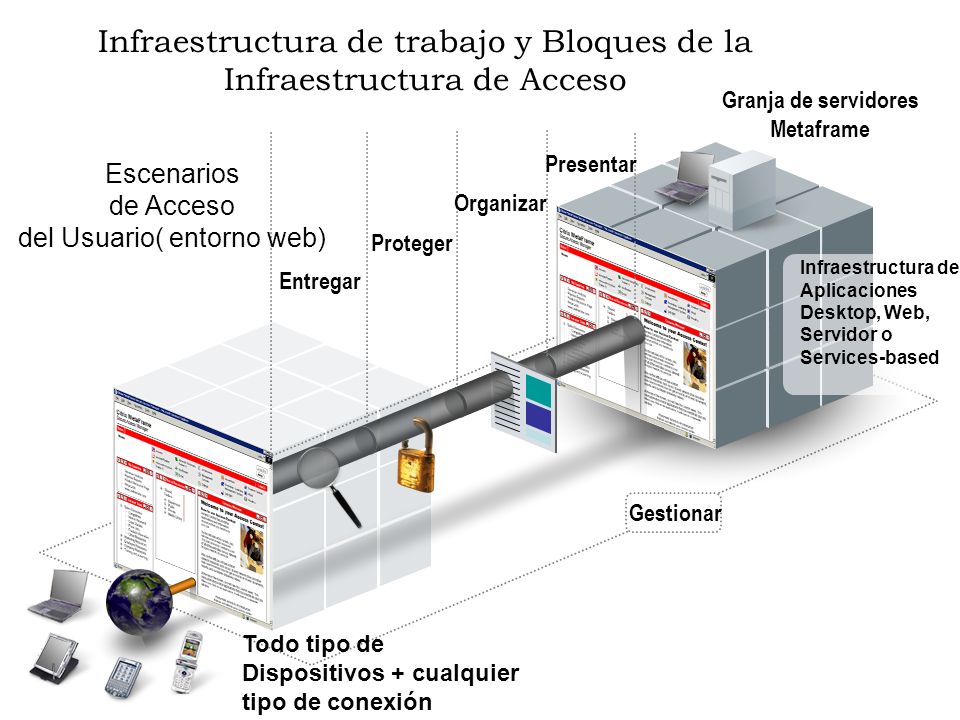

10 Infraestructura de trabajo y Bloques de la Infraestructura de Acceso Infraestructura de Aplicaciones Desktop, Web, Servidor o Services-based Entregar Proteger Organizar Presentar Gestionar Todo tipo de Dispositivos + cualquier tipo de conexión Escenarios de Acceso del Usuario( entorno web) Granja de servidores Metaframe

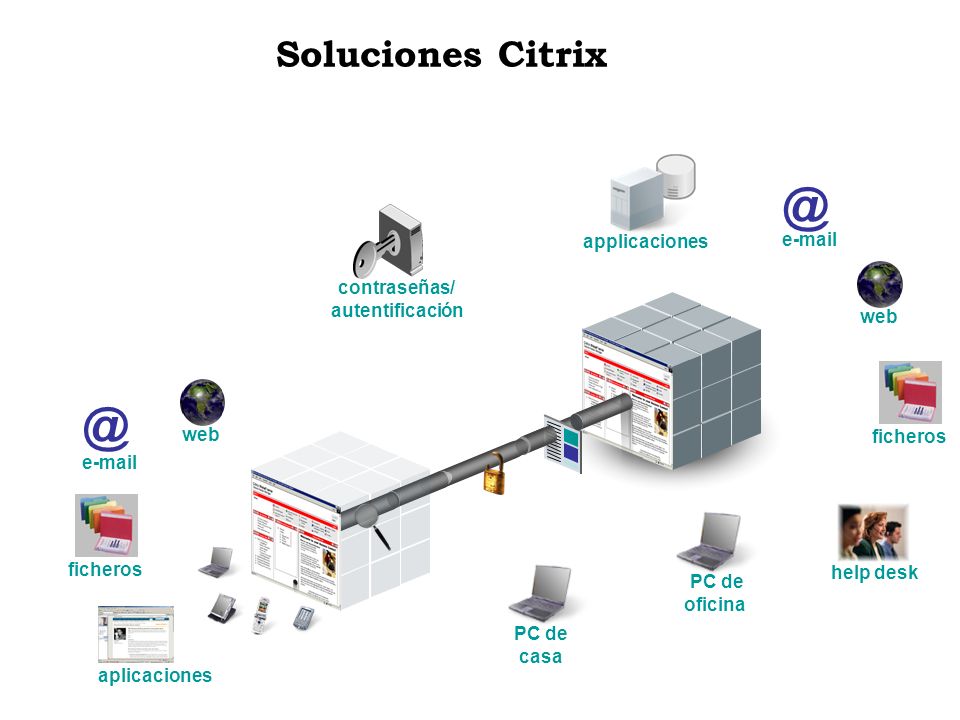

11 Soluciones Citrix applicaciones web ficheros help desk PC de oficina PC de casa contraseñas/ web ficheros aplicaciones

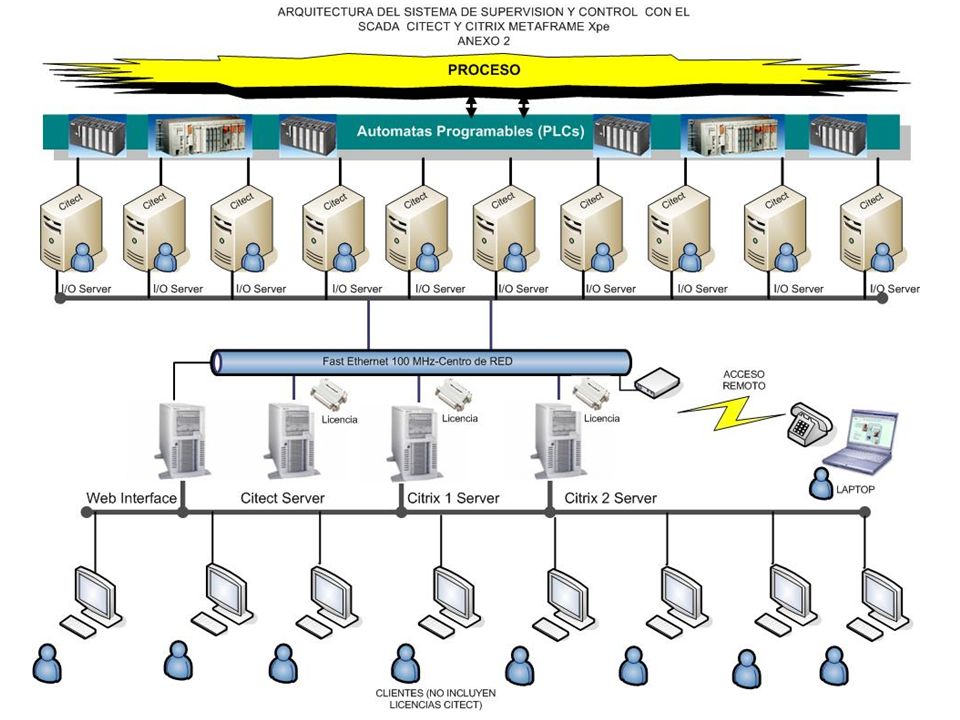

12 Dos servidores Citrix Metaframe en los que se publican Citect. Dos servidores Citrix Metaframe con aplicaciones de Gestión( Office system 2003, AutoCad, winrar, Acrobat Reader,etc.) Dos licencias o dongles de 5000 variables para colocar en el puerto paralelo de cada servidor Citect-Citrix. Redundancia y balance de carga entre los servidores. Utilizando Citrix

13

14

15 Beneficios inmediatos No se necesita comprar licencias adicionales para los clientes. Redundancia y alta disponibilidad en el uso de las licencias. Ahorro de tiempo y fuerza de trabajo debido a la administración centralizada del Citect (la instalación, cambios y modificaciones se hace solo en el Server Citrix y automáticamente se publica la información para todos los usuarios del Citect). Posibilidad de acceso desde fuera de la empresa sin necesidad de tener una licencia. Visualización integrada de todos los proyectos de nuestra Empresa. Uso de la aplicación Internet Explorer como medio común para el acceso al Citect. Integración al portal web de la Empresa. Generalización a varias aplicaciones. Protección de la inversión al poder utilizar todas las computadoras, incluso computadoras obsoletas como Acer 486 dx2/dx4 8mb ram sin disco duro. Introducción de la terminales Windows de bajo coste.

16

17

18

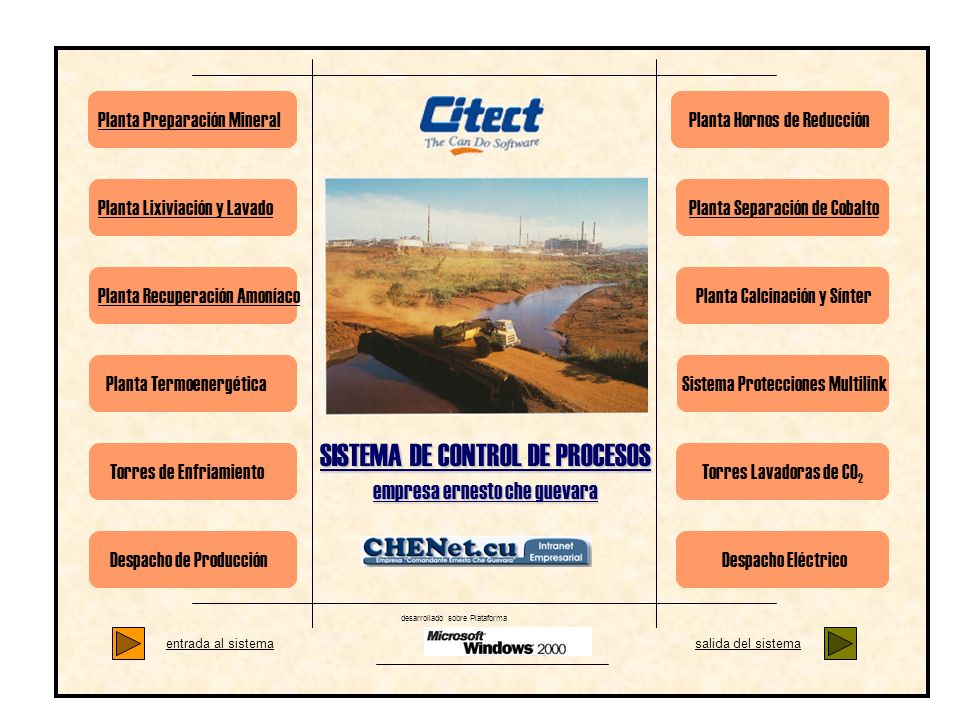

19 Planta Preparación MineralPlanta Hornos de Reducción Planta Lixiviación y LavadoPlanta Separación de Cobalto Planta Recuperación Amoníaco Torres de EnfriamientoTorres Lavadoras de CO 2 SISTEMA DE CONTROL DE PROCESOS empresa ernesto che guevara Sistema Protecciones MultilinkPlanta Termoenergética Planta Calcinación y Sínter Despacho de ProducciónDespacho Eléctrico entrada al sistemasalida del sistema desarrollado sobre Plataforma

20

21

22

23

24

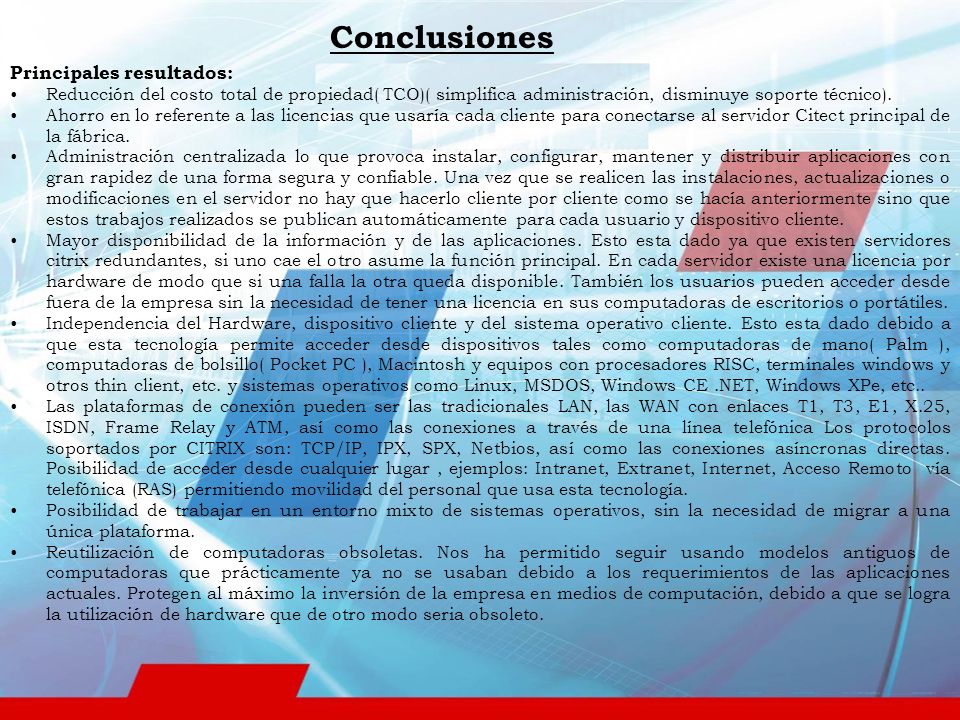

25 Conclusiones Principales resultados: Reducción del costo total de propiedad( TCO)( simplifica administración, disminuye soporte técnico). Ahorro en lo referente a las licencias que usaría cada cliente para conectarse al servidor Citect principal de la fábrica. Administración centralizada lo que provoca instalar, configurar, mantener y distribuir aplicaciones con gran rapidez de una forma segura y confiable. Una vez que se realicen las instalaciones, actualizaciones o modificaciones en el servidor no hay que hacerlo cliente por cliente como se hacía anteriormente sino que estos trabajos realizados se publican automáticamente para cada usuario y dispositivo cliente. Mayor disponibilidad de la información y de las aplicaciones. Esto esta dado ya que existen servidores citrix redundantes, si uno cae el otro asume la función principal. En cada servidor existe una licencia por hardware de modo que si una falla la otra queda disponible. También los usuarios pueden acceder desde fuera de la empresa sin la necesidad de tener una licencia en sus computadoras de escritorios o portátiles. Independencia del Hardware, dispositivo cliente y del sistema operativo cliente. Esto esta dado debido a que esta tecnología permite acceder desde dispositivos tales como computadoras de mano( Palm ), computadoras de bolsillo( Pocket PC ), Macintosh y equipos con procesadores RISC, terminales windows y otros thin client, etc. y sistemas operativos como Linux, MSDOS, Windows CE.NET, Windows XPe, etc.. Las plataformas de conexión pueden ser las tradicionales LAN, las WAN con enlaces T1, T3, E1, X.25, ISDN, Frame Relay y ATM, así como las conexiones a través de una línea telefónica Los protocolos soportados por CITRIX son: TCP/IP, IPX, SPX, Netbios, así como las conexiones asíncronas directas. Posibilidad de acceder desde cualquier lugar, ejemplos: Intranet, Extranet, Internet, Acceso Remoto vía telefónica (RAS) permitiendo movilidad del personal que usa esta tecnología. Posibilidad de trabajar en un entorno mixto de sistemas operativos, sin la necesidad de migrar a una única plataforma. Reutilización de computadoras obsoletas. Nos ha permitido seguir usando modelos antiguos de computadoras que prácticamente ya no se usaban debido a los requerimientos de las aplicaciones actuales. Protegen al máximo la inversión de la empresa en medios de computación, debido a que se logra la utilización de hardware que de otro modo seria obsoleto.

26 Preguntas ¿ --- ? Muchas gracias Telef:
