1 Ordenador 1 Cajas nuevas

2 ON - OFF Proyector ON – Enciende la caja y el proyector (1 pitido, led azul) OFF – Apaga la caja y el proyector (2 pitidos, y uno más largo, de confirmación -led rojo fijo-)

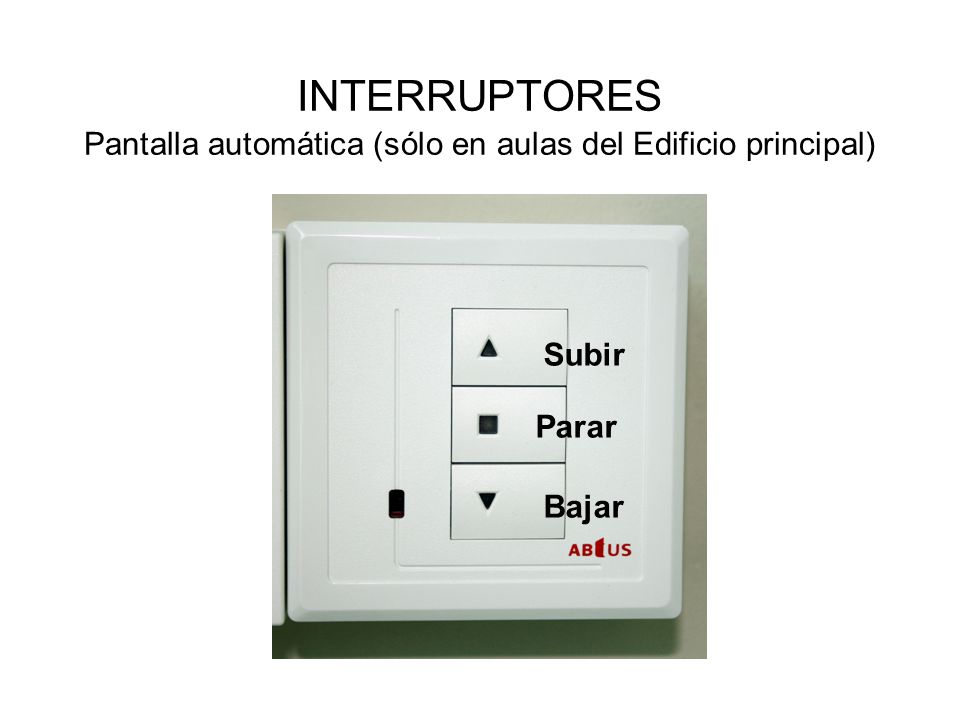

3 INTERRUPTORES Pantalla automática (sólo en aulas del Edificio principal) Subir Bajar Parar

4 Imagen CAJA Comm

5 CABLE DE VIDEO - VGA El cable VGA nos permite sacar la imagen del ordenador al proyector y de ahí a la pantalla Ordenador 1 – PC1 In Ordenador 2 – PC2 In Conectores VGA (machos) Se recomienda atornillar manualmente los conectores

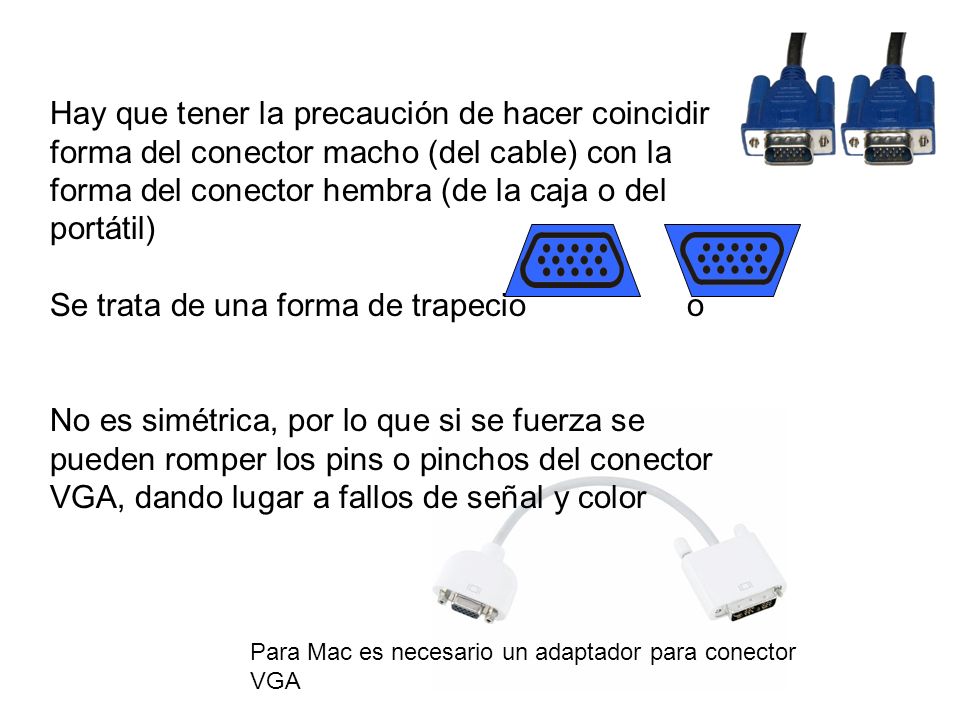

6 Hay que tener la precaución de hacer coincidir la forma del conector macho (del cable) con la forma del conector hembra (de la caja o del portátil) Se trata de una forma de trapecio o No es simétrica, por lo que si se fuerza se pueden romper los pins o pinchos del conector VGA, dando lugar a fallos de señal y color Para Mac es necesario un adaptador para conector VGA

7 Conector VGA conectado en Ordenador 1-Pc1 Aula (sin pizarra digital)

8 -- PROYECCIÓN DOBLE -- CAJA Comm (Edificio principal): Conector VGA conectado en Ordenador 1-Pc1 (1ª Opción), si así no conseguimos la proyección doble entonces es que en ese aula funciona con la 2ª Opción, es decir, con el conector VGA conectado en Ordenador 2-Pc2 Aula con pizarra digital 1ª OPCIÓN Ordenador 1 Aula con pizarra digital 2ª OPCIÓN

9 Audio CAJA Comm

10 CABLE DE AUDIO Cable con conectores Minijack – Minijack > Este cable es el único válido para las Cajas Comm (gris oscuro) Minijack CAJA Comm Minijack Portátil

11 CAJA Comm: Minijack conectado en PC1 o en PC2 Volumen subido, sin Mute ni al mínimo PC1PC2 silenciar subir bajar Las flechas permiten subir y bajar el volumen El led rojo indica que no se puede subir más el nivel del sonido [ Nota: no hay indicador de que se ha llegado al volumen mínimo ]

12 FOTOS del RESULTADO FINAL para el BUEN FUNCIONAMIENTO con ORDENADOR portátil: Audio: Minijack en conector de Auriculares Volumen en el icono altavoz del ordenador (barra de herramientas) regulado cerca del máximo (entre el 80% - 100%)

13 Otras funciones CAJA Comm

14 OTRAS FUNCIONES La Caja Comm permite otras opciones interesantes para el transcurso de las clases, a saber: BLANK - Proyecta imagen en negro (para ocultar la proyección durante un tiempo) SYNC - Autoajusta la imagen del proyector (corrige leves descuadres) MIC – Entrada para un micro con conector minijack 3,5mm - Rueda reguladora del volumen del micro (mejor por la mitad, para evitar saturaciones o acoples)

15 OTRAS FUNCIONES Conectores RCA para vídeo (amarillo) y audio (blanco y rojo) (para conectar dispositivos con estas salidas: dvd, cámaras, etc) Sólo funcionan en lAulari Oest. MUTE – Silencia el sonido de los altavoces del aula, Pues silencia el cable de audio conectado (por ejemplo: de un portátil, un dvd, un reproductor de sonido…) Las flechas permiten subir y bajar el volumen El led rojo indica que no se puede subir más el nivel del sonido [ Nota: no hay indicador de que se ha llegado al volumen mínimo ] Botones selectores de entrada de señal: - Por VGA (USB piz.dig.): PC1/USB1 (izq.) - - PC2/USB2 (centro) - Por VIDEO: Rcas para vídeo (amarillo) y audio (blanco y rojo), sólo funciona en lAulari Oest.

16 OTRAS FUNCIONES Entrada USB lateral Para conectar un lápiz de memoria USB, disco duro, etc. ( El ordenador debe estar encendido y conectado a la caja con el cable USB Tipo A-B ) Sólo funciona en lAulari Oest.

17 OTRAS FUNCIONES – Pizarra digital interactiva > 2 entradas USB (tipo B) para comunicar la pizarra digital con el portátil (si tiene instalado el software de Smart) (se selecciona con el mismo conmutador que el de VGA, ver abajo) > Selector de VGA (entrada PC1, PC2) y de USB (entrada 1,2) [ Nota: se necesita un cable USB corto (entre m) del tipo A-B: conectores cuadrado y el típico fino de USB ] Tipo A Tipo B Cable USB Tipo A-B

18 FOTOS del RESULTADO FINAL para el BUEN FUNCIONAMIENTO PC1 In y USB 1 PC2 In y USB 2

19 Internet

20 CONEXIÓN a la RED (2 opciones) 1ª OPCIÓN: Mediante el cable de red, conectado desde la roseta a la entrada del ordenador portátil (entrada trasera en los portátiles de Magisteri) Cable de red Posición correcta del conector y la pestaña para conectarlo a las rosetas de la pared pestañas Rosetas

21 Conexión a la red - cable Están activadas las tres primeras rosetas, según la numeración La 2ª (si está libre) y la 3ª (libre) son las que usaremos habitualmente (ver flechas) Si están ocupadas las rosetas superiores con los cables de red de la caja (de color blanco, gris o lila), hay que usar la 3ª roseta para conectar nuestro cable de red La 4ª roseta no está activada (ver foto) Si la 3ª falla y no da señal, entonces podemos desconectar la 2ª roseta, si está ocupada, y usarla (nota: volver a conectar el cable de red de la caja después de su uso) Y si fallara la 2ª roseta, lo mismo pero con la 1ª 1ª2ª 4ª3ª Cables de red de caja nuestro cable de red

22 Conexión a la red - WiFi 2ª OPCIÓN: Mediante la conexión WiFi a través de la red Eduroam Para ello, pinchamos en el globo de la barra de herramientas que nos informa de la necesidad de información adicional para conectarse a la red inalámbrica Entonces, nos pide el nombre de Usuario (el nombre corto, sólo para el personal trabajador) o con el nombre de y luego la Contraseña del correo /aula virtual Aceptar al finalizar Y así tendremos acceso a la red a través de WiFi

23 Ordenador

24 RESOLUCIONES correctas según el espacio Aulas: 1024 x 768 [4:3, con o sin pizarra digital] Seminarios y Aulari Oest: 1280 x 768 [ panorámico] Aulas magnas (PB.04-05): 1360 x 768 [ panorámico]

25 Problemas - portátil -

26 Problemas habituales ·· Si no se ve la imagen en el ordenador y en la pantalla del aula al mismo tiempo, es que hay que duplicar la señal de imagen. Para duplicar, pulsamos la tecla de Windows y la tecla letraP, con la que seleccionaremos la opción duplicar (en portátiles Toshiba de Magisteri) + toques de tecla P Problema A Tecla Windowspulsada + toques de tecla Ppara seleccionar el modo adecuado (Duplicar/Extender/ sólo proyector/sólo ordenador)

27 ·· Si el ordenador se pone en reposo y sale de la sesión abierta, habrá que volver a entrar pinchando en el usuario Profesor añadiendo la Contraseña: pr0fes0r (donde en lugar de las letras o habremos puesto ceros 0) Problema B pr0fes0r

28 ·· Si la señal de vídeo del ordenador se ve con colores magentas, verdosos, amarillos… quizá se deba a que los conectores del cable VGA no hacen buen contacto (poco apretado, mal conectado -pins doblados-) Si persisten los colores virados, se recomienda cambiar el cable VGA y avisar en Conserjería que el cable falla Problema C Solución: cambio del cable VGA [Nota: si se conectan mal, se doblan los pins y falla la señal (color) ]

29 Avisos para incidencias En caso de tener alguna incidencia audiovisual con el correcto uso del aula puede avisarnos en el mismo momento, a saber: -En la extensión interna del Laboratori dAudiovisuals: ( o a posteriori en el correo: -Enviando a alguien al Laboratori dAudiovisuals, en la 1ª Planta, seminari S.P1.04, en el ala oeste de la Facultat de Magisteri (Edificio principal) -A través de Conserjería - Edificio principal (extensión: 64490, o desde fuera: ), o de recepción - Aulari Oest (Ext ), que se pondrán en contacto con nosotros, o nos pasarán el parte de la incidencia a posteriori LABO – versión diciembre 2012
