1 Modelos matemáticos y distintos

2 Guía de onda Características principales: frecuencia (f) y longitud de onda (λ), ambas se encuentran relacionadas por la expresión que define la velocidad de propagación en el medio, en el caso particular, las ondas electromagnéticas pueden viajar a la velocidad de la luz (3*10 8 m/s =λf) considerándose la velocidad de propagación de una onda en el vacío.

3 Clasificación Por la gran cantidad de ondas electromagnéticas que viajan a través del espacio constantemente, con características propias según la aplicación que las requiera, Se han clasificado según rangos de frecuencias estableciéndose con ello divisiones acordes con cada aplicación según sea el caso definidas por organismos de normalización o estandarización

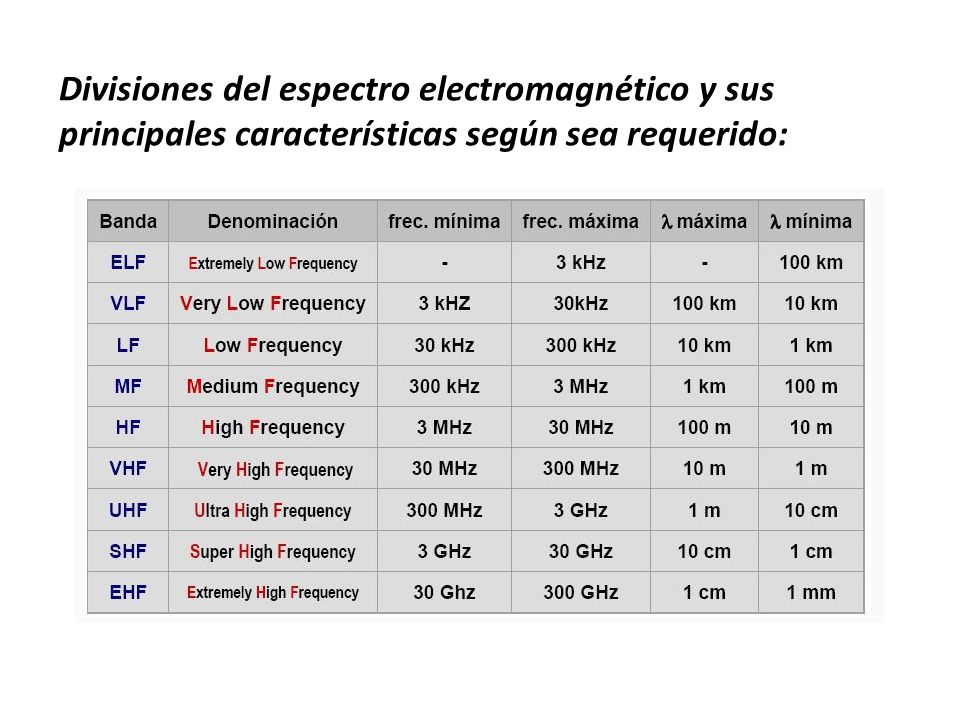

4 Divisiones del espectro electromagnético y sus principales características según sea requerido:

5 Denominación de las bandas de frecuencias por décadas: En el caso de las frecuencias propias de las aplicaciones orientadas hacia el uso de microondas existe una subdivisión la cual es ampliamente utilizada en la actualidad.

6 Frecuencias superiores como ondas electromagnéticas:

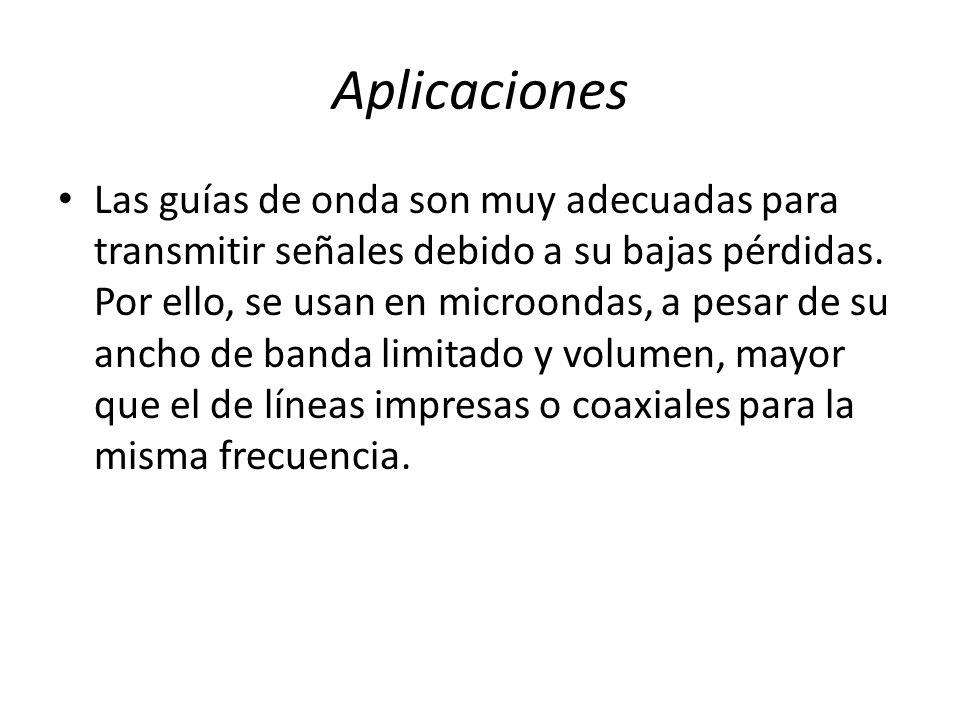

7 Aplicaciones Las guías de onda son muy adecuadas para transmitir señales debido a su bajas pérdidas. Por ello, se usan en microondas, a pesar de su ancho de banda limitado y volumen, mayor que el de líneas impresas o coaxiales para la misma frecuencia.

8

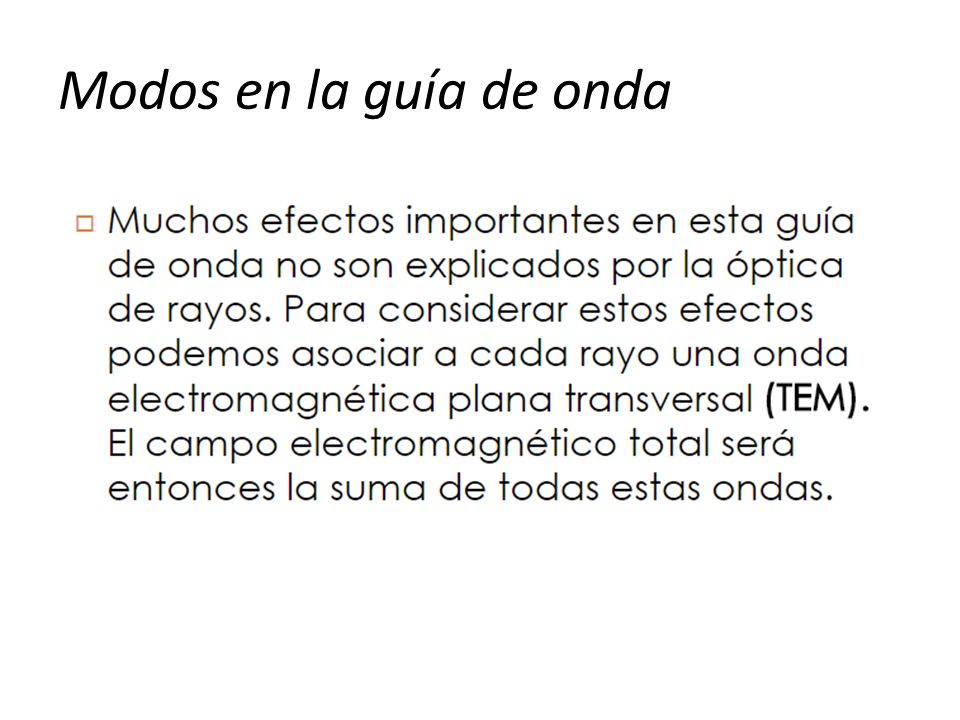

9 Modos en la guía de onda

10 Parámetros:

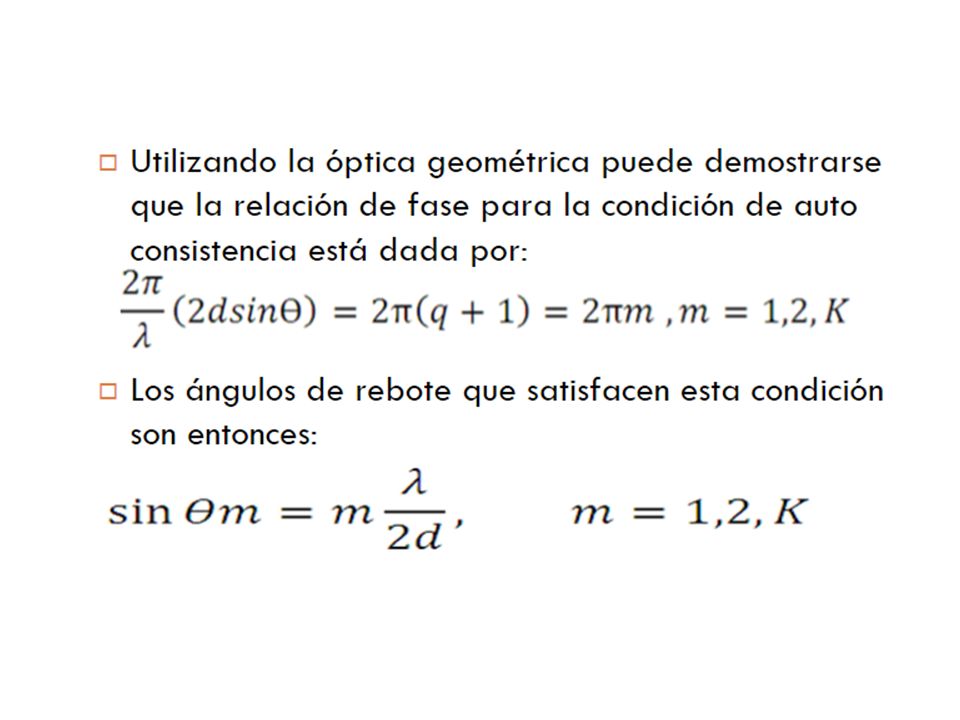

11

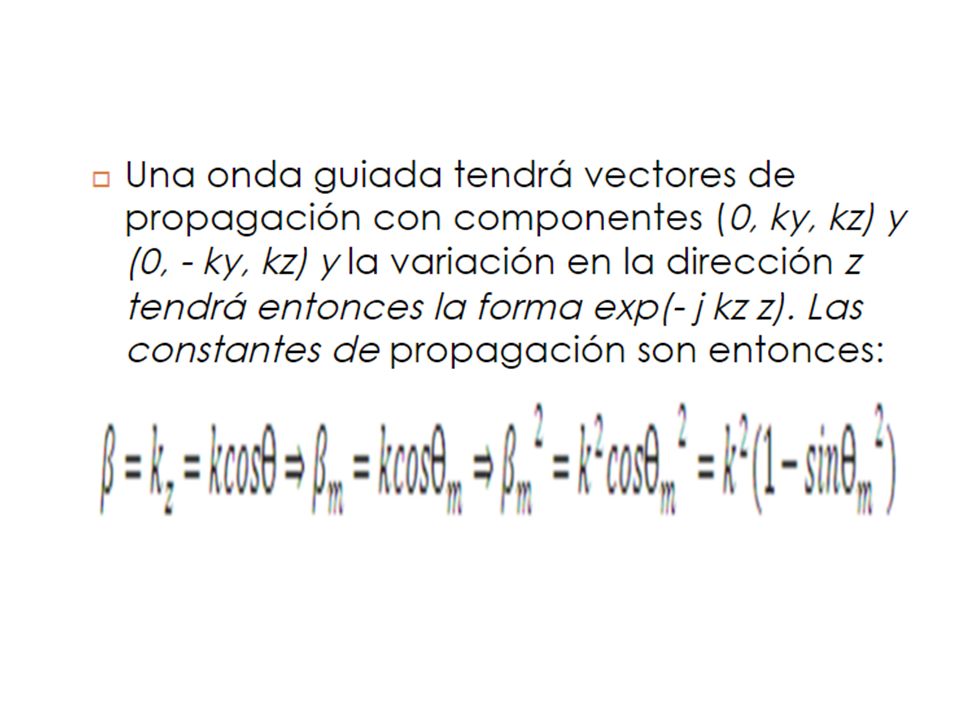

12

13

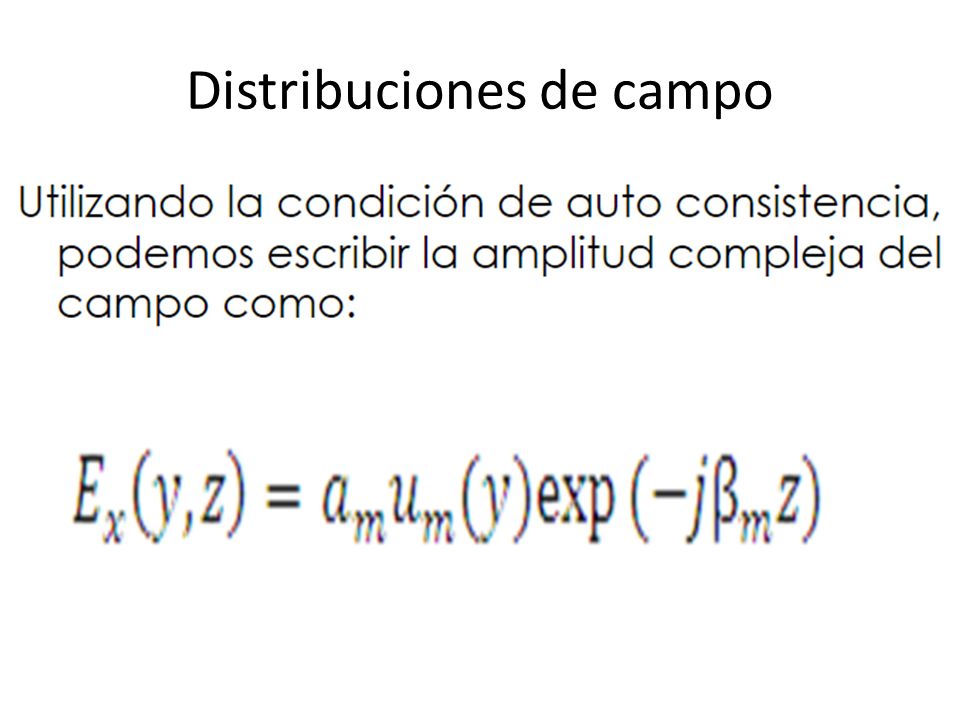

14 Distribuciones de campo

15 # de modos en la Guía de Onda

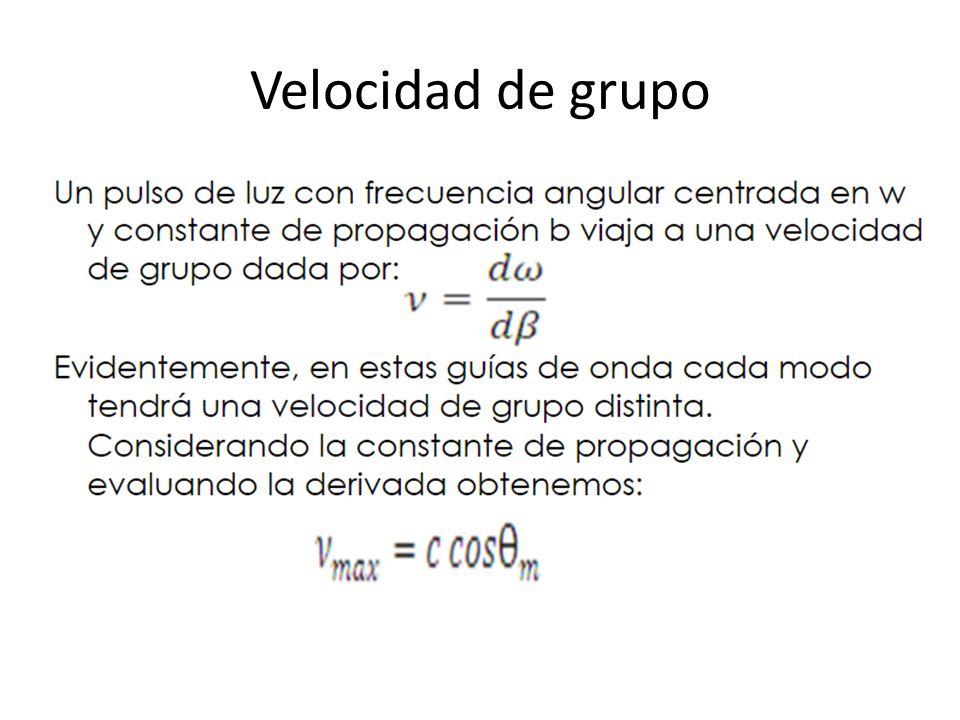

16 Velocidad de grupo
