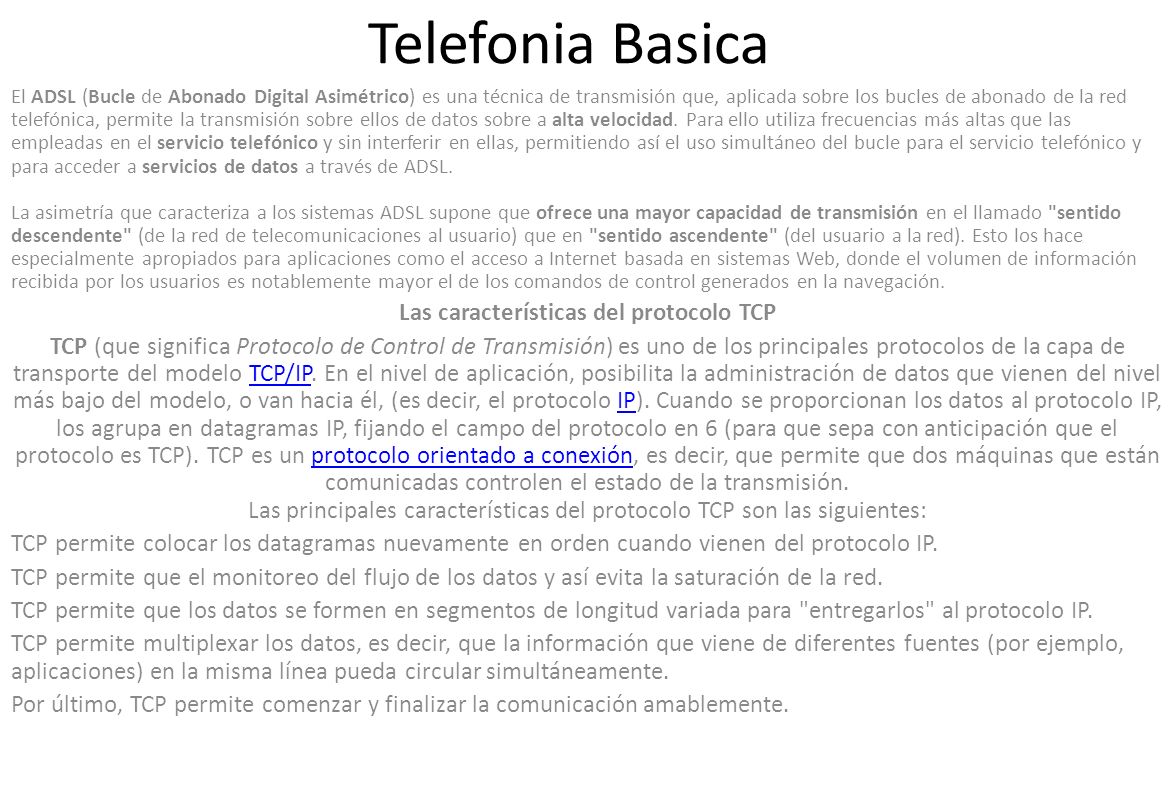

1 Telefonia Basica El ADSL (Bucle de Abonado Digital Asimétrico) es una técnica de transmisión que, aplicada sobre los bucles de abonado de la red telefónica, permite la transmisión sobre ellos de datos sobre a alta velocidad. Para ello utiliza frecuencias más altas que las empleadas en el servicio telefónico y sin interferir en ellas, permitiendo así el uso simultáneo del bucle para el servicio telefónico y para acceder a servicios de datos a través de ADSL. La asimetría que caracteriza a los sistemas ADSL supone que ofrece una mayor capacidad de transmisión en el llamado "sentido descendente" (de la red de telecomunicaciones al usuario) que en "sentido ascendente" (del usuario a la red). Esto los hace especialmente apropiados para aplicaciones como el acceso a Internet basada en sistemas Web, donde el volumen de información recibida por los usuarios es notablemente mayor el de los comandos de control generados en la navegación. Las características del protocolo TCP TCP (que significa Protocolo de Control de Transmisión) es uno de los principales protocolos de la capa de transporte del modelo TCP/IP. En el nivel de aplicación, posibilita la administración de datos que vienen del nivel más bajo del modelo, o van hacia él, (es decir, el protocolo IP). Cuando se proporcionan los datos al protocolo IP, los agrupa en datagramas IP, fijando el campo del protocolo en 6 (para que sepa con anticipación que el protocolo es TCP). TCP es un protocolo orientado a conexión, es decir, que permite que dos máquinas que están comunicadas controlen el estado de la transmisión. Las principales características del protocolo TCP son las siguientes:TCP/IPIPprotocolo orientado a conexión TCP permite colocar los datagramas nuevamente en orden cuando vienen del protocolo IP. TCP permite que el monitoreo del flujo de los datos y así evita la saturación de la red. TCP permite que los datos se formen en segmentos de longitud variada para "entregarlos" al protocolo IP. TCP permite multiplexar los datos, es decir, que la información que viene de diferentes fuentes (por ejemplo, aplicaciones) en la misma línea pueda circular simultáneamente. Por último, TCP permite comenzar y finalizar la comunicación amablemente.

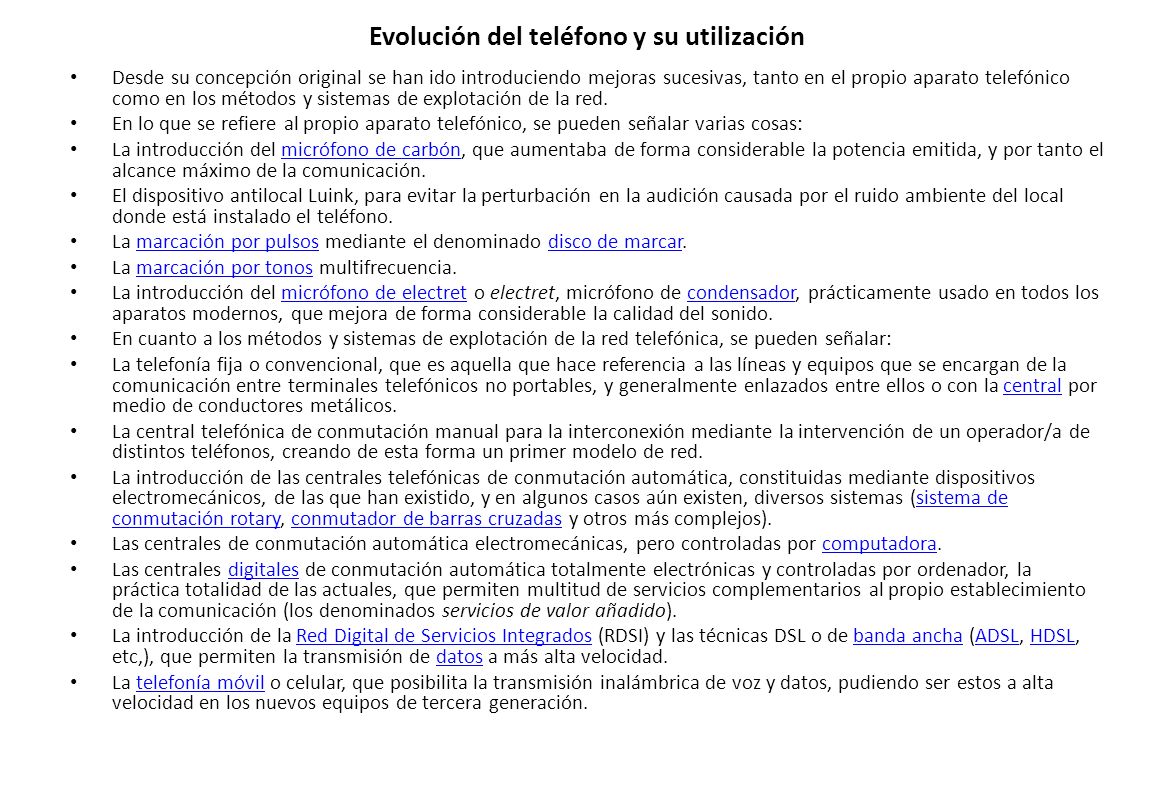

2 Evolución del teléfono y su utilización Desde su concepción original se han ido introduciendo mejoras sucesivas, tanto en el propio aparato telefónico como en los métodos y sistemas de explotación de la red. En lo que se refiere al propio aparato telefónico, se pueden señalar varias cosas: La introducción del micrófono de carbón, que aumentaba de forma considerable la potencia emitida, y por tanto el alcance máximo de la comunicación.micrófono de carbón El dispositivo antilocal Luink, para evitar la perturbación en la audición causada por el ruido ambiente del local donde está instalado el teléfono. La marcación por pulsos mediante el denominado disco de marcar.marcación por pulsosdisco de marcar La marcación por tonos multifrecuencia.marcación por tonos La introducción del micrófono de electret o electret, micrófono de condensador, prácticamente usado en todos los aparatos modernos, que mejora de forma considerable la calidad del sonido.micrófono de electretcondensador En cuanto a los métodos y sistemas de explotación de la red telefónica, se pueden señalar: La telefonía fija o convencional, que es aquella que hace referencia a las líneas y equipos que se encargan de la comunicación entre terminales telefónicos no portables, y generalmente enlazados entre ellos o con la central por medio de conductores metálicos.central La central telefónica de conmutación manual para la interconexión mediante la intervención de un operador/a de distintos teléfonos, creando de esta forma un primer modelo de red. La introducción de las centrales telefónicas de conmutación automática, constituidas mediante dispositivos electromecánicos, de las que han existido, y en algunos casos aún existen, diversos sistemas (sistema de conmutación rotary, conmutador de barras cruzadas y otros más complejos).sistema de conmutación rotaryconmutador de barras cruzadas Las centrales de conmutación automática electromecánicas, pero controladas por computadora.computadora Las centrales digitales de conmutación automática totalmente electrónicas y controladas por ordenador, la práctica totalidad de las actuales, que permiten multitud de servicios complementarios al propio establecimiento de la comunicación (los denominados servicios de valor añadido).digitales La introducción de la Red Digital de Servicios Integrados (RDSI) y las técnicas DSL o de banda ancha (ADSL, HDSL, etc,), que permiten la transmisión de datos a más alta velocidad.Red Digital de Servicios Integradosbanda anchaADSLHDSLdatos La telefonía móvil o celular, que posibilita la transmisión inalámbrica de voz y datos, pudiendo ser estos a alta velocidad en los nuevos equipos de tercera generación.telefonía móvil

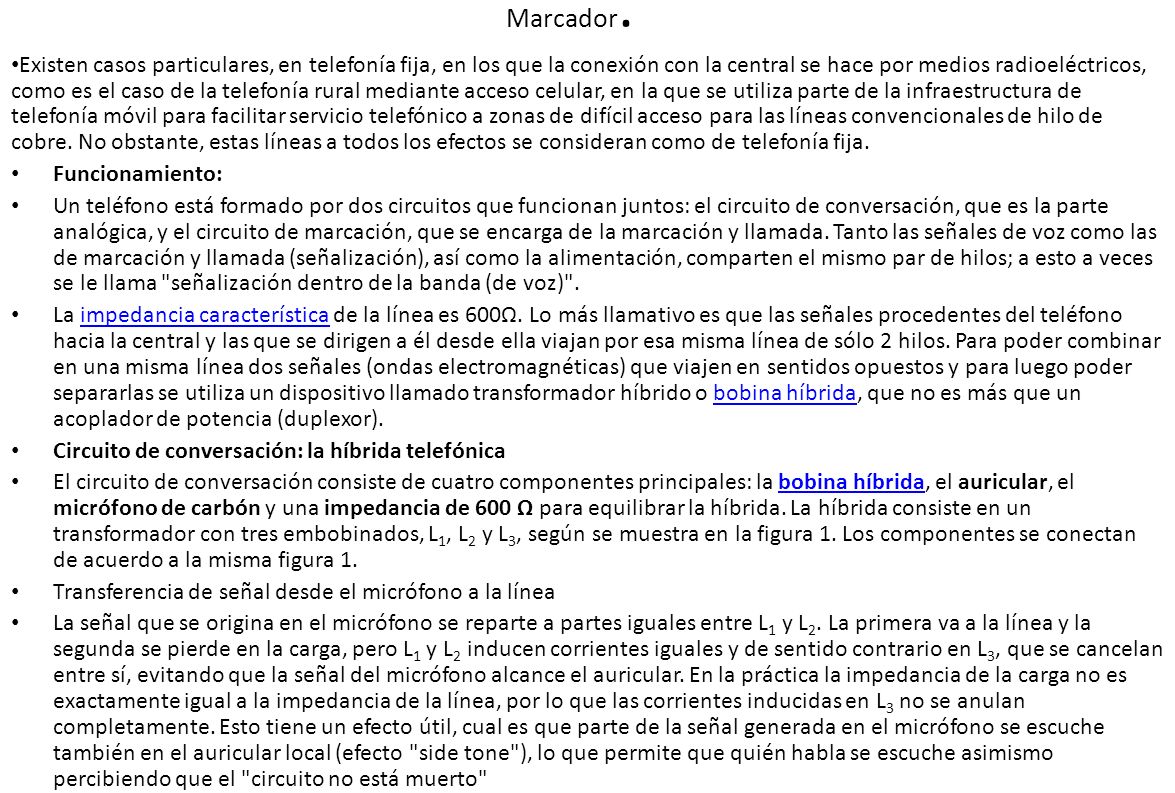

3 Marcador. Existen casos particulares, en telefonía fija, en los que la conexión con la central se hace por medios radioeléctricos, como es el caso de la telefonía rural mediante acceso celular, en la que se utiliza parte de la infraestructura de telefonía móvil para facilitar servicio telefónico a zonas de difícil acceso para las líneas convencionales de hilo de cobre. No obstante, estas líneas a todos los efectos se consideran como de telefonía fija. Funcionamiento: Un teléfono está formado por dos circuitos que funcionan juntos: el circuito de conversación, que es la parte analógica, y el circuito de marcación, que se encarga de la marcación y llamada. Tanto las señales de voz como las de marcación y llamada (señalización), así como la alimentación, comparten el mismo par de hilos; a esto a veces se le llama "señalización dentro de la banda (de voz)". La impedancia característica de la línea es 600Ω. Lo más llamativo es que las señales procedentes del teléfono hacia la central y las que se dirigen a él desde ella viajan por esa misma línea de sólo 2 hilos. Para poder combinar en una misma línea dos señales (ondas electromagnéticas) que viajen en sentidos opuestos y para luego poder separarlas se utiliza un dispositivo llamado transformador híbrido o bobina híbrida, que no es más que un acoplador de potencia (duplexor).impedancia característicabobina híbrida Circuito de conversación: la híbrida telefónica El circuito de conversación consiste de cuatro componentes principales: la bobina híbrida, el auricular, el micrófono de carbón y una impedancia de 600 Ω para equilibrar la híbrida. La híbrida consiste en un transformador con tres embobinados, L 1, L 2 y L 3, según se muestra en la figura 1. Los componentes se conectan de acuerdo a la misma figura 1.bobina híbrida Transferencia de señal desde el micrófono a la línea La señal que se origina en el micrófono se reparte a partes iguales entre L 1 y L 2. La primera va a la línea y la segunda se pierde en la carga, pero L 1 y L 2 inducen corrientes iguales y de sentido contrario en L 3, que se cancelan entre sí, evitando que la señal del micrófono alcance el auricular. En la práctica la impedancia de la carga no es exactamente igual a la impedancia de la línea, por lo que las corrientes inducidas en L 3 no se anulan completamente. Esto tiene un efecto útil, cual es que parte de la señal generada en el micrófono se escuche también en el auricular local (efecto "side tone"), lo que permite que quién habla se escuche asimismo percibiendo que el "circuito no está muerto"

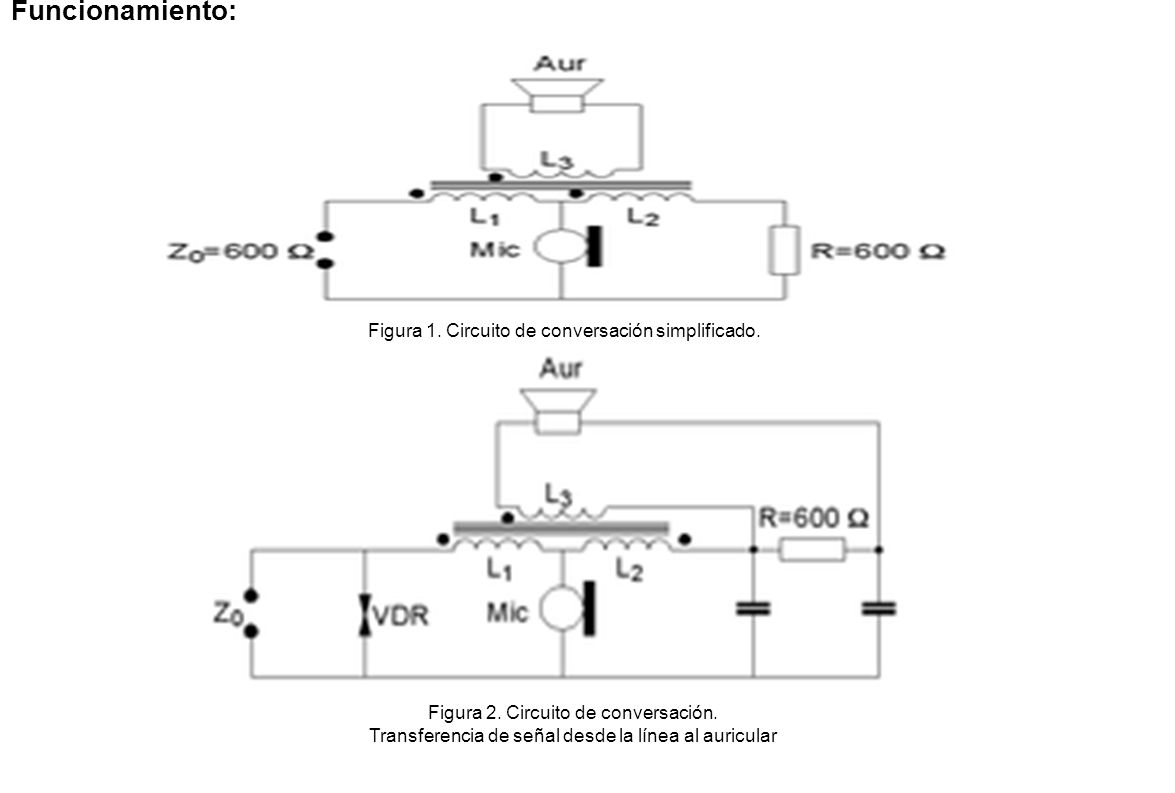

4 Figura 2. Circuito de conversación. Transferencia de señal desde la línea al auricular Funcionamiento: Figura 1. Circuito de conversación simplificado.

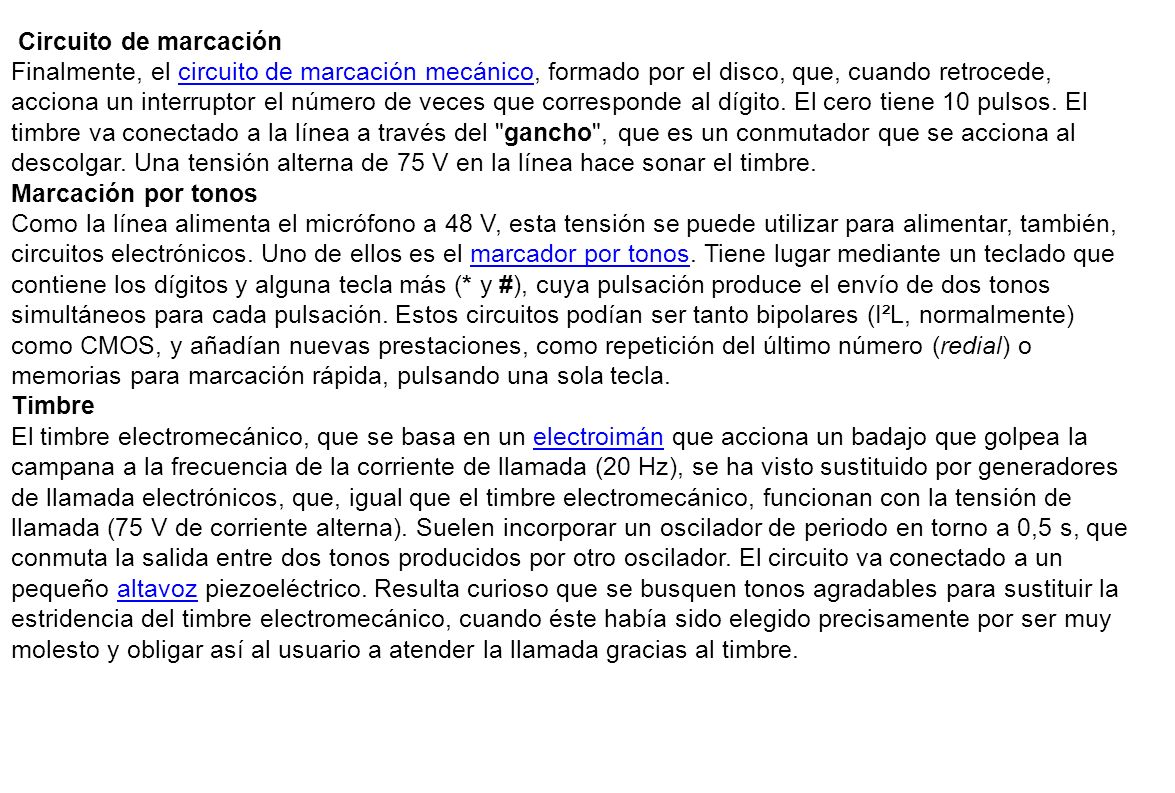

5 Circuito de marcación Finalmente, el circuito de marcación mecánico, formado por el disco, que, cuando retrocede, acciona un interruptor el número de veces que corresponde al dígito. El cero tiene 10 pulsos. El timbre va conectado a la línea a través del "gancho", que es un conmutador que se acciona al descolgar. Una tensión alterna de 75 V en la línea hace sonar el timbre.circuito de marcación mecánico Marcación por tonos Como la línea alimenta el micrófono a 48 V, esta tensión se puede utilizar para alimentar, también, circuitos electrónicos. Uno de ellos es el marcador por tonos. Tiene lugar mediante un teclado que contiene los dígitos y alguna tecla más (* y #), cuya pulsación produce el envío de dos tonos simultáneos para cada pulsación. Estos circuitos podían ser tanto bipolares (I²L, normalmente) como CMOS, y añadían nuevas prestaciones, como repetición del último número (redial) o memorias para marcación rápida, pulsando una sola tecla.marcador por tonos Timbre El timbre electromecánico, que se basa en un electroimán que acciona un badajo que golpea la campana a la frecuencia de la corriente de llamada (20 Hz), se ha visto sustituido por generadores de llamada electrónicos, que, igual que el timbre electromecánico, funcionan con la tensión de llamada (75 V de corriente alterna). Suelen incorporar un oscilador de periodo en torno a 0,5 s, que conmuta la salida entre dos tonos producidos por otro oscilador. El circuito va conectado a un pequeño altavoz piezoeléctrico. Resulta curioso que se busquen tonos agradables para sustituir la estridencia del timbre electromecánico, cuando éste había sido elegido precisamente por ser muy molesto y obligar así al usuario a atender la llamada gracias al timbre.electroimánaltavoz

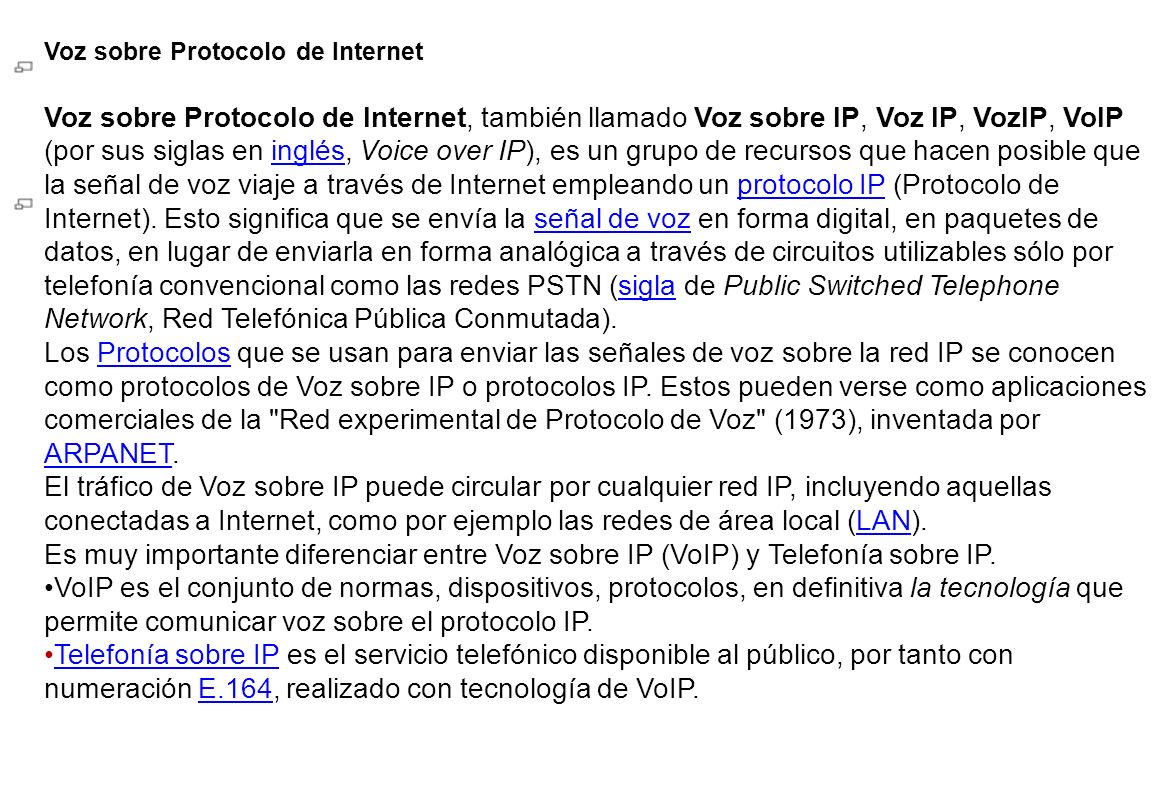

6 Voz sobre Protocolo de Internet Voz sobre Protocolo de Internet, también llamado Voz sobre IP, Voz IP, VozIP, VoIP (por sus siglas en inglés, Voice over IP), es un grupo de recursos que hacen posible que la señal de voz viaje a través de Internet empleando un protocolo IP (Protocolo de Internet). Esto significa que se envía la señal de voz en forma digital, en paquetes de datos, en lugar de enviarla en forma analógica a través de circuitos utilizables sólo por telefonía convencional como las redes PSTN (sigla de Public Switched Telephone Network, Red Telefónica Pública Conmutada).inglésprotocolo IPseñal de vozsigla Los Protocolos que se usan para enviar las señales de voz sobre la red IP se conocen como protocolos de Voz sobre IP o protocolos IP. Estos pueden verse como aplicaciones comerciales de la "Red experimental de Protocolo de Voz" (1973), inventada por ARPANET.Protocolos ARPANET El tráfico de Voz sobre IP puede circular por cualquier red IP, incluyendo aquellas conectadas a Internet, como por ejemplo las redes de área local (LAN).LAN Es muy importante diferenciar entre Voz sobre IP (VoIP) y Telefonía sobre IP. VoIP es el conjunto de normas, dispositivos, protocolos, en definitiva la tecnología que permite comunicar voz sobre el protocolo IP. Telefonía sobre IP es el servicio telefónico disponible al público, por tanto con numeración E.164, realizado con tecnología de VoIP.Telefonía sobre IPE.164

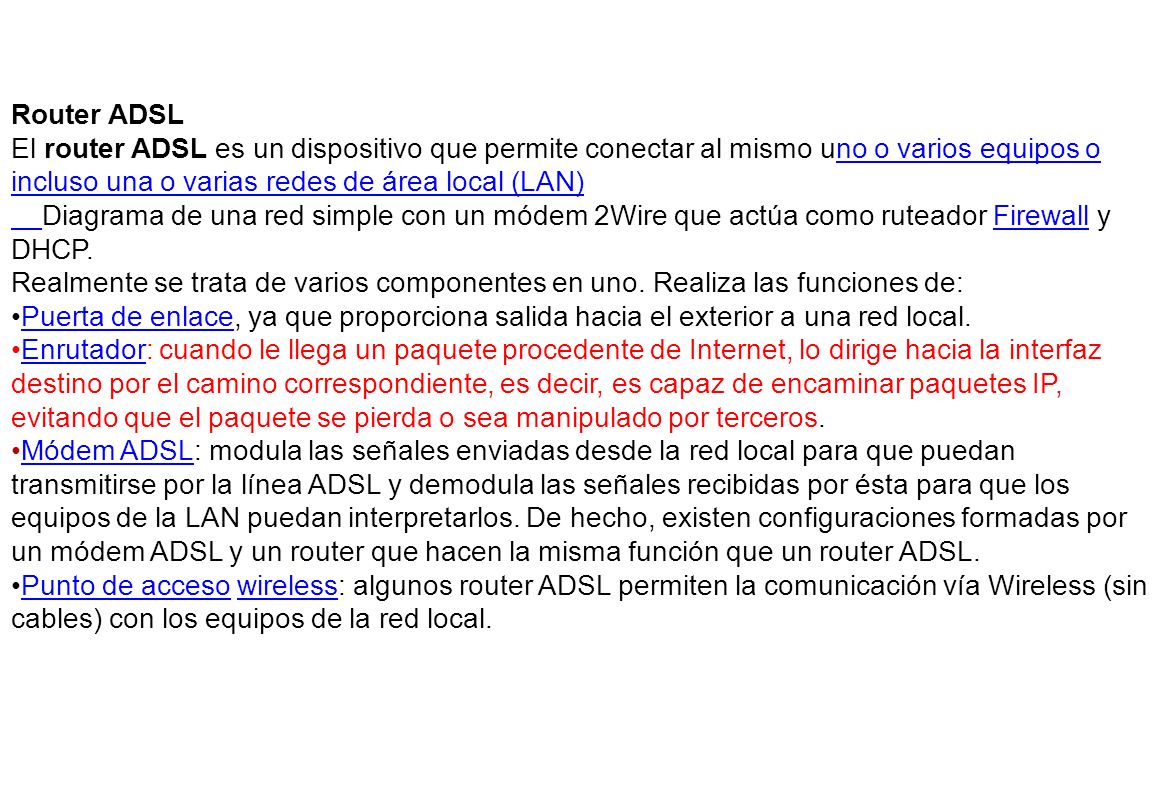

7 Router ADSL El router ADSL es un dispositivo que permite conectar al mismo uno o varios equipos o incluso una o varias redes de área local (LAN)no o varios equipos o incluso una o varias redes de área local (LAN) Diagrama de una red simple con un módem 2Wire que actúa como ruteador Firewall y DHCP.Firewall Realmente se trata de varios componentes en uno. Realiza las funciones de: Puerta de enlace, ya que proporciona salida hacia el exterior a una red local.Puerta de enlace Enrutador: cuando le llega un paquete procedente de Internet, lo dirige hacia la interfaz destino por el camino correspondiente, es decir, es capaz de encaminar paquetes IP, evitando que el paquete se pierda o sea manipulado por terceros.Enrutador Módem ADSL: modula las señales enviadas desde la red local para que puedan transmitirse por la línea ADSL y demodula las señales recibidas por ésta para que los equipos de la LAN puedan interpretarlos. De hecho, existen configuraciones formadas por un módem ADSL y un router que hacen la misma función que un router ADSL.Módem ADSL Punto de acceso wireless: algunos router ADSL permiten la comunicación vía Wireless (sin cables) con los equipos de la red local.Punto de accesowireless

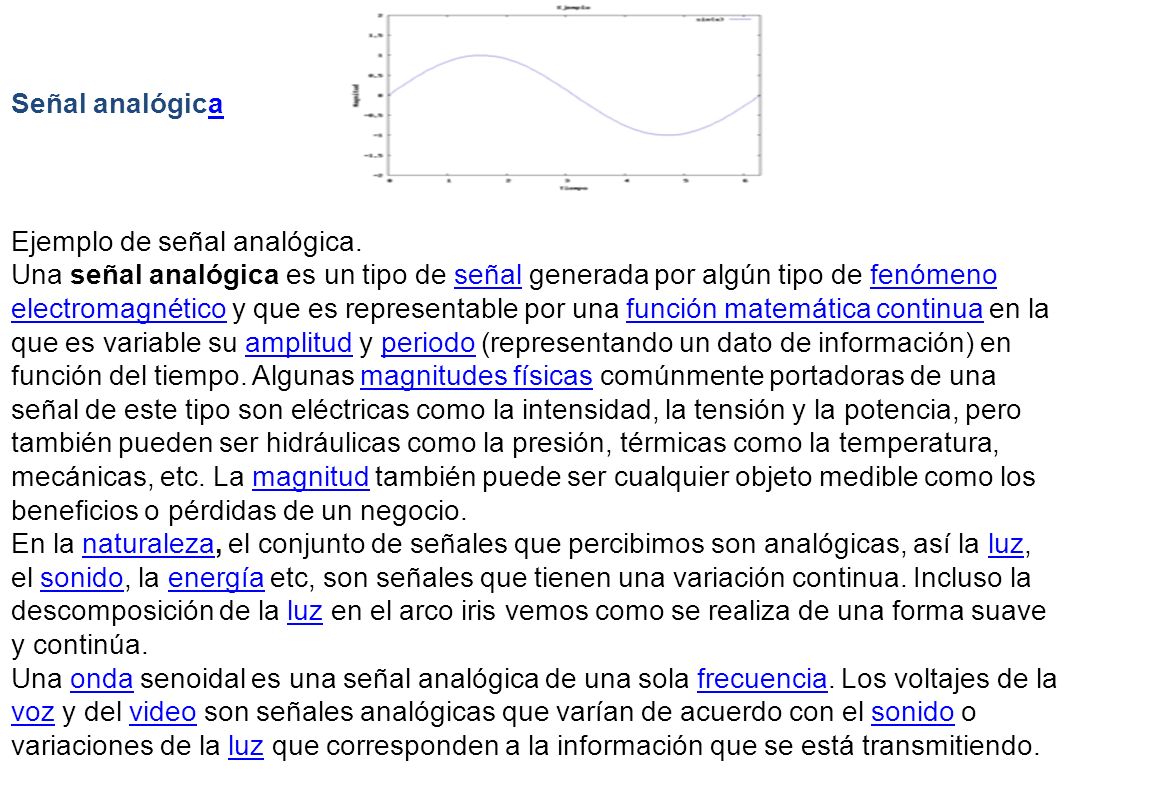

8 Ejemplo de señal analógica. Una señal analógica es un tipo de señal generada por algún tipo de fenómeno electromagnético y que es representable por una función matemática continua en la que es variable su amplitud y periodo (representando un dato de información) en función del tiempo. Algunas magnitudes físicas comúnmente portadoras de una señal de este tipo son eléctricas como la intensidad, la tensión y la potencia, pero también pueden ser hidráulicas como la presión, térmicas como la temperatura, mecánicas, etc. La magnitud también puede ser cualquier objeto medible como los beneficios o pérdidas de un negocio.señalfenómeno electromagnéticofunción matemática continuaamplitudperiodomagnitudes físicasmagnitud En la naturaleza, el conjunto de señales que percibimos son analógicas, así la luz, el sonido, la energía etc, son señales que tienen una variación continua. Incluso la descomposición de la luz en el arco iris vemos como se realiza de una forma suave y continúa.naturalezaluzsonidoenergíaluz Una onda senoidal es una señal analógica de una sola frecuencia. Los voltajes de la voz y del video son señales analógicas que varían de acuerdo con el sonido o variaciones de la luz que corresponden a la información que se está transmitiendo.ondafrecuencia vozvideosonidoluz Señal analógicaa

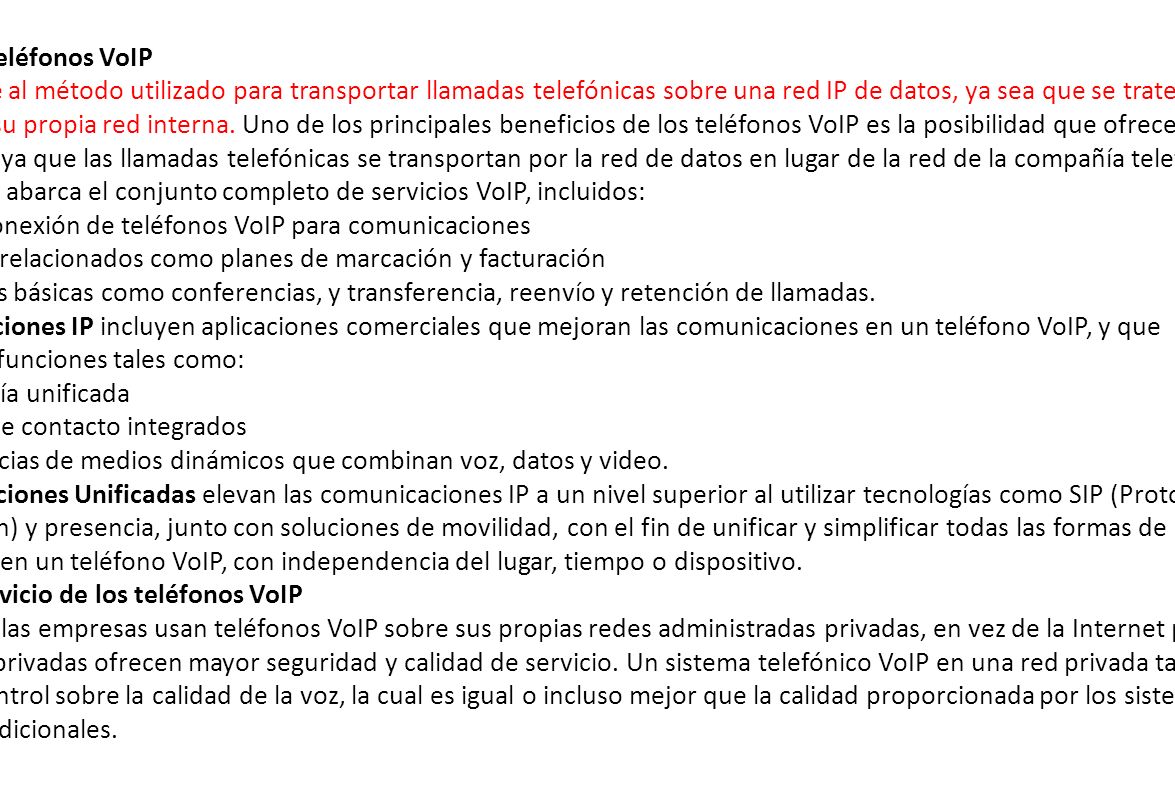

9 Términos de teléfonos VoIP VoIP se refiere al método utilizado para transportar llamadas telefónicas sobre una red IP de datos, ya sea que se trate de Internet o de su propia red interna. Uno de los principales beneficios de los teléfonos VoIP es la posibilidad que ofrecen de reducir gastos ya que las llamadas telefónicas se transportan por la red de datos en lugar de la red de la compañía telefónica. La telefonía IP abarca el conjunto completo de servicios VoIP, incluidos: La interconexión de teléfonos VoIP para comunicaciones Servicios relacionados como planes de marcación y facturación Funciones básicas como conferencias, y transferencia, reenvío y retención de llamadas. Las comunicaciones IP incluyen aplicaciones comerciales que mejoran las comunicaciones en un teléfono VoIP, y que proporcionan funciones tales como: Mensajería unificada Centros de contacto integrados Conferencias de medios dinámicos que combinan voz, datos y video. Las Comunicaciones Unificadas elevan las comunicaciones IP a un nivel superior al utilizar tecnologías como SIP (Protocolo de inicio de sesión) y presencia, junto con soluciones de movilidad, con el fin de unificar y simplificar todas las formas de comunicación en un teléfono VoIP, con independencia del lugar, tiempo o dispositivo. Calidad de servicio de los teléfonos VoIP La mayoría de las empresas usan teléfonos VoIP sobre sus propias redes administradas privadas, en vez de la Internet pública, ya que las redes privadas ofrecen mayor seguridad y calidad de servicio. Un sistema telefónico VoIP en una red privada también ofrece más control sobre la calidad de la voz, la cual es igual o incluso mejor que la calidad proporcionada por los sistemas telefónicos tradicionales.
