1 Sistemas Formadores de Tejidos II PROF. ING. RIGOBERTO MARIN LIRA ESPECIALIDAD EN ING. TEXTIL

2

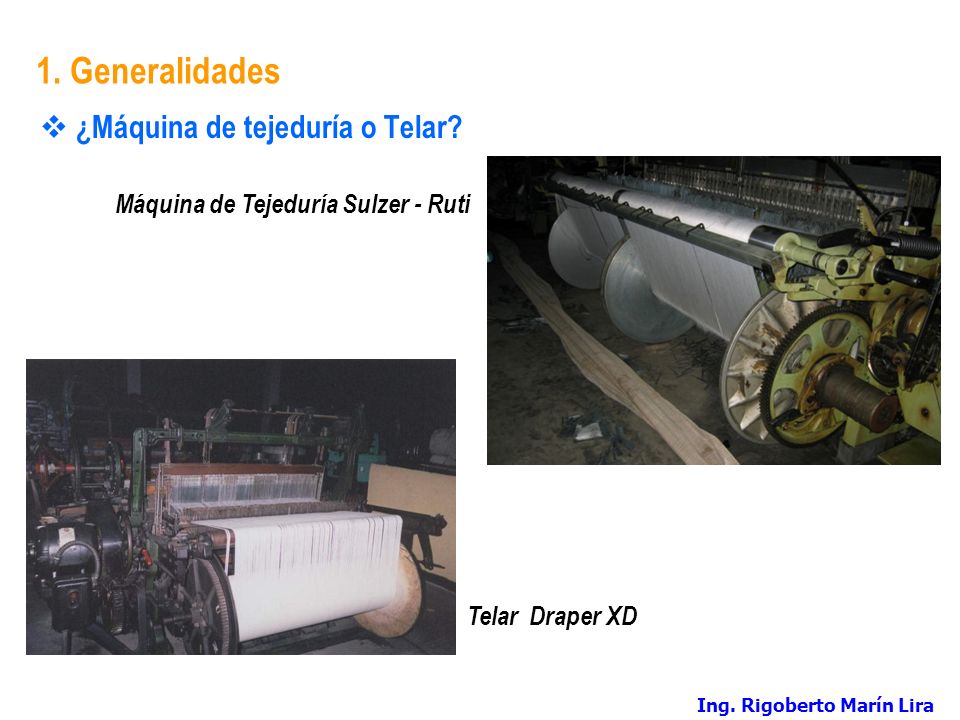

3 1. Generalidades ¿Máquina de tejeduría o Telar? Telar Draper XD Máquina de Tejeduría Sulzer - Ruti Ing. Rigoberto Marín Lira

4 1. Generalidades Términos: Weaving Tisaje Variedad de tejidos planos Ing. Rigoberto Marín Lira

5 1. Generalidades Términos: Knitting Tricotado Tendencias del tejido de punto Ing. Rigoberto Marín Lira

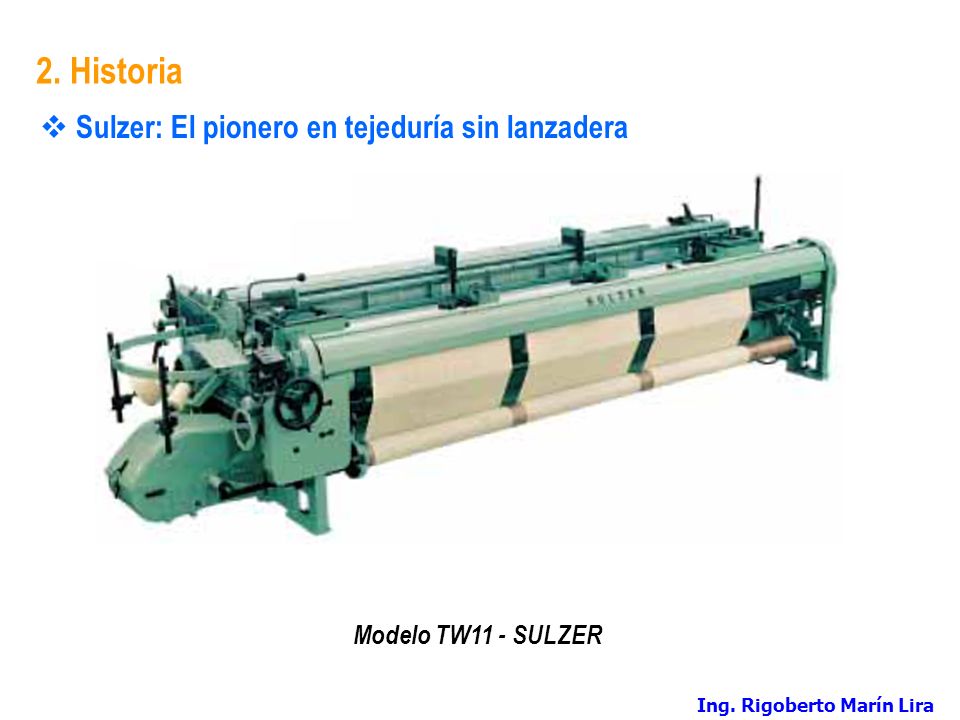

6 2. Historia Sulzer: El pionero en tejeduría sin lanzadera Modelo TW11 - SULZER Ing. Rigoberto Marín Lira

7 2. Historia Sála de tejeduría con máquinas TW11 Ing. Rigoberto Marín Lira

8 2. Historia Tejeduría sin lanzadera: En sus inicios Su aceptación Instalación de maquinaria: Hasta 1983 (EEUU) Proyectil:8 300 Pinzas: Chorro de Aire:8 300 Hasta 2003 Proyectil (Sulzer) Ing. Rigoberto Marín Lira

9 3. Diferencias con los telares convencionales Método de inserción de trama Mecanismos relacionados con el método utilizado Ejemplo: Máquina de proyectil Máquina de lanzadera Telar simplificado de 2 lisos Ing. Rigoberto Marín Lira

10 4. Métodos de Inserción de Trama 4.1 Proyectil 4.2 Pinzas Cintas Pinzadoras Lanzas Pinzadoras 4.3 Chorro de Agua 4.4 Chorro de Aire 4.5 Multicalada Ing. Rigoberto Marín Lira

11 4. Métodos de Inserción de Trama Modelo P SULZER 4.1 Proyectil Modelo P7300HP - SULZER Ing. Rigoberto Marín Lira

12 4. Métodos de Inserción de Trama Modelo G SULZER 4.2 Pinzas Ing. Rigoberto Marín Lira

13 4. Métodos de Inserción de Trama Modelo Gamma - PICANOL 4.2 Pinzas (Cintas Pinzadoras) Modelo Leonardo - VAMATEXModelo Thema Super Excel - SOMET Ing. Rigoberto Marín Lira

14 4. Métodos de Inserción de Trama Modelo Tipo P - DORNIER 4.2 Pinzas (Lanzas Pinzadoras) Ing. Rigoberto Marín Lira

15 4. Métodos de Inserción de Trama Modelo ZW480 - TSUDAKOMA 4.3 Chorro de Agua Modelo LW600 - TOYOTA Ing. Rigoberto Marín Lira

16 4. Métodos de Inserción de Trama Modelo L SULZER 4.3 Chorro de Aire Modelo L SULZERModelo OMNIPlus - Picanol Ing. Rigoberto Marín Lira

17 4. Métodos de Inserción de Trama Modelo M SULZER 4.5 Multicalada Ing. Rigoberto Marín Lira

18 5. Procesos de Inserción de Trama 5.1 Proyectil Ing. Rigoberto Marín Lira

19 5. Procesos de Inserción de Trama 5.2 Pinzas Ing. Rigoberto Marín Lira

20 5. Procesos de Inserción de Trama 5.3 Chorro de Aire Ing. Rigoberto Marín Lira

21 5. Procesos de Inserción de Trama 5.4 Chorro de Agua Ing. Rigoberto Marín Lira

22 5. Procesos de Inserción de Trama 5.5 Multicalada Ing. Rigoberto Marín Lira

23 6. ¿Qué máquina debo escoger y cómo? 6.1 Factores Tipo y título de hilado Selección de hilados de trama multicolores El ancho de las telas Consumo de energía y costo La disponibilidad de partes o repuestos Ing. Rigoberto Marín Lira

24 6. ¿Qué máquina debo escoger y cómo? 6.2 Ejemplos (EEUU 1983) Producción de Denim Proyectil 65% Pinzas 35% Mercado de sábanas, tejidos base de alfombras Proyectil Productores de corduroy Chorro de aire Ing. Rigoberto Marín Lira

25 6. ¿Qué máquina debo escoger y cómo? 6.2 Ejemplos (EEUU 1983) Tejeduría con filamentos hidrofóbicos Chorro de agua Producción de telas multicolores con hilados teñidos Máquina de pinzas Ing. Rigoberto Marín Lira

26 7. Máquinas del tipo PU – Sulzer Designación de los tipos Serie de tiposAncho Nominal Tipos de Trama Formación de la Calada Circulación de Proyectiles Suplementos Ing. Rigoberto Marín Lira

27 7. Máquinas del tipo PU – Sulzer Nueva Designación (Para los diferentes tipos de máquinas Sulzer) Sistema de InserciónModelo o Tipo Materia Prima Ancho Nominal Tipo de Construcción Colores de TramaFormador de CaladaSuplemento Ing. Rigoberto Marín Lira

28 7. Máquinas del tipo PU – Sulzer Tipos de máquinas Ing. Rigoberto Marín Lira

29 7. Máquinas del tipo PU – Sulzer Capacidad de inserción de trama Artículo a producir Ancho de trabajo Equipo de la máquina Características del hilo de trama Ing. Rigoberto Marín Lira

30 7. Máquinas del tipo PU – Sulzer Capacidad del número de revoluciones Duración y reducido consumo de piezas de recambio Ancho de tisaje La máxima capacidad de inserción de trama admisible se alcanza con un menor nº de revoluciones Ing. Rigoberto Marín Lira

31 7. Máquinas del tipo PU – Sulzer Cálculo del número de revoluciones admisible Si se tejen varios anchos contiguos: Si: Nº Rev. es utilizable con las condiciones de funcionamiento normales. Nº Rev. a lo más = Nº Rev. máx. admisible Ing. Rigoberto Marín Lira

32 7. Máquinas del tipo PU – Sulzer Ejemplos: 1. Hay que fabricar un tejido con 105 cm de ancho de peine, en tres anchos contiguos, en una máquina del tipo PU 130 ES E10. ¿Qué número de revoluciones debe ajustarse? Capacidad de inserción de trama máx. 900 m/mín Ancho de trabajo 3 x 105cm + 3cm x 2 = 321 cm Nº Rev. máx 295 RPM Nº Rev. = (900 / 3.21) = 280 RPM < 295 RPM (máx.) Nº Rev. = 280 RPM Capacidad de inserción de trama? Se aprovecha plenamente la capacidad de inserción de trama Ing. Rigoberto Marín Lira

33 7. Máquinas del tipo PU – Sulzer Ejemplos: 2. Otro género de 145 cm de ancho de peine, tejido en dos anchos contiguos en la misma máquina da los siguientes resultados: Capacidad de inserción de trama máx. 900 m/mín Ancho de trabajo 2 x 145cm + 3cm x 1 = 293 cm Nº Rev. máx 295 RPM Nº Rev = (900 / 2.93) = 307 RPM > 295 RPM (máx.) Nº Rev. = 295 RPM Cuál será la capacidad de inserción de trama? Capacidad de inserción de trama = (295 x 2.93) = 864 m/mín Ing. Rigoberto Marín Lira

34
