1 ESPECIFICACIONES TECNICAS

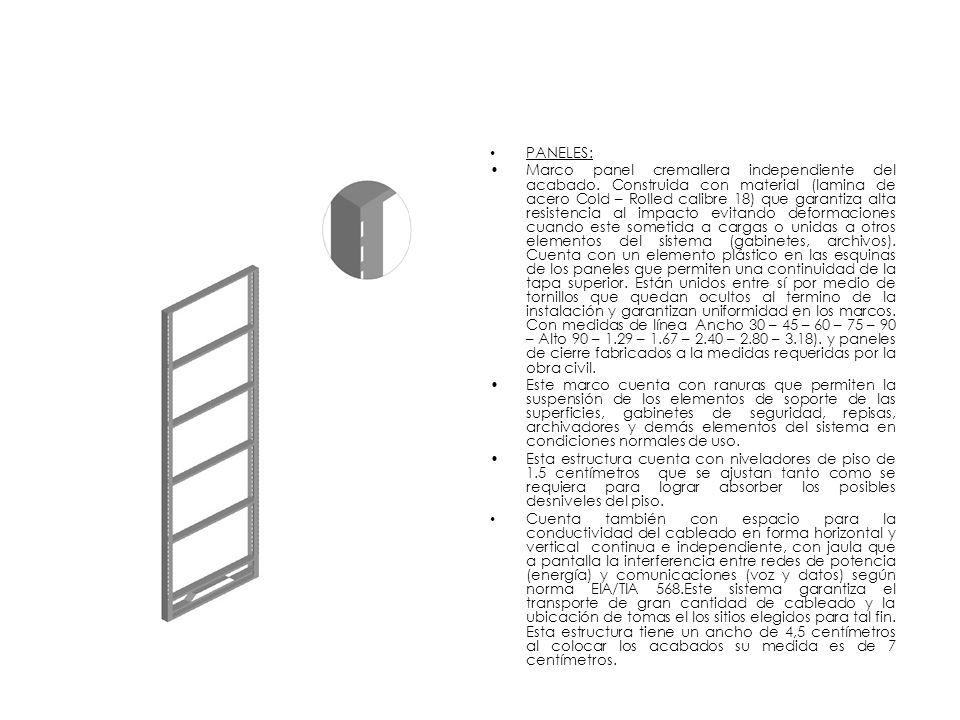

2 PANELES: Marco panel cremallera independiente del acabado. Construida con material (lamina de acero Cold – Rolled calibre 18) que garantiza alta resistencia al impacto evitando deformaciones cuando este sometida a cargas o unidas a otros elementos del sistema (gabinetes, archivos). Cuenta con un elemento plástico en las esquinas de los paneles que permiten una continuidad de la tapa superior. Están unidos entre sí por medio de tornillos que quedan ocultos al termino de la instalación y garantizan uniformidad en los marcos. Con medidas de línea Ancho 30 – 45 – 60 – 75 – 90 – Alto 90 – 1.29 – 1.67 – 2.40 – 2.80 – 3.18). y paneles de cierre fabricados a la medidas requeridas por la obra civil. Este marco cuenta con ranuras que permiten la suspensión de los elementos de soporte de las superficies, gabinetes de seguridad, repisas, archivadores y demás elementos del sistema en condiciones normales de uso. Esta estructura cuenta con niveladores de piso de 1.5 centímetros que se ajustan tanto como se requiera para lograr absorber los posibles desniveles del piso. Cuenta también con espacio para la conductividad del cableado en forma horizontal y vertical continua e independiente, con jaula que a pantalla la interferencia entre redes de potencia (energía) y comunicaciones (voz y datos) según norma EIA/TIA 568.Este sistema garantiza el transporte de gran cantidad de cableado y la ubicación de tomas el los sitios elegidos para tal fin. Esta estructura tiene un ancho de 4,5 centímetros al colocar los acabados su medida es de 7 centímetros.

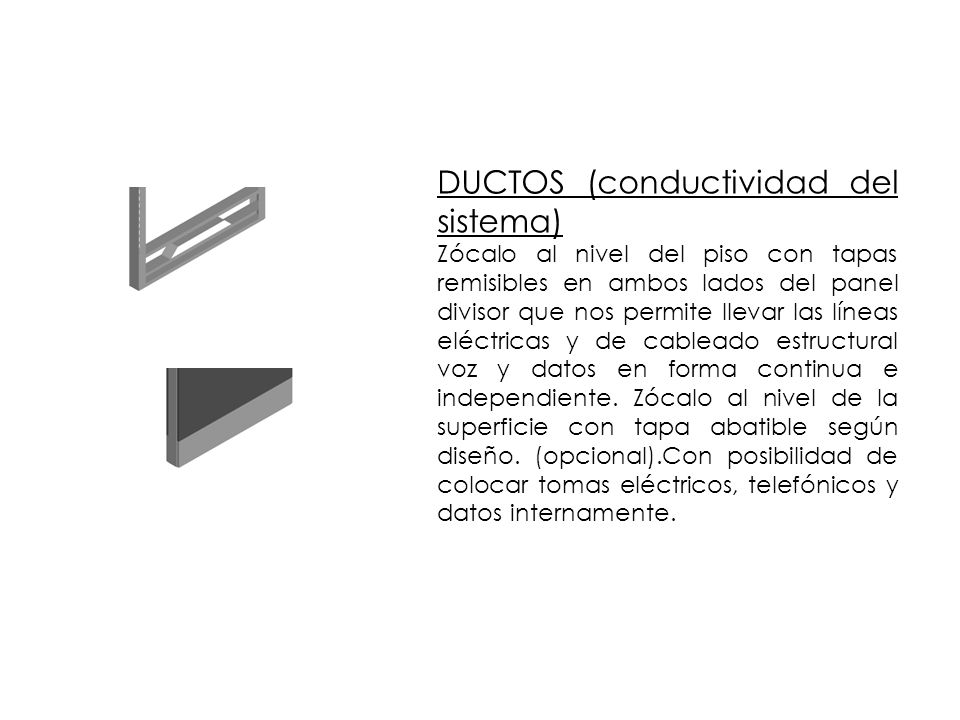

3 DUCTOS (conductividad del sistema) Zócalo al nivel del piso con tapas remisibles en ambos lados del panel divisor que nos permite llevar las líneas eléctricas y de cableado estructural voz y datos en forma continua e independiente. Zócalo al nivel de la superficie con tapa abatible según diseño. (opcional).Con posibilidad de colocar tomas eléctricos, telefónicos y datos internamente.

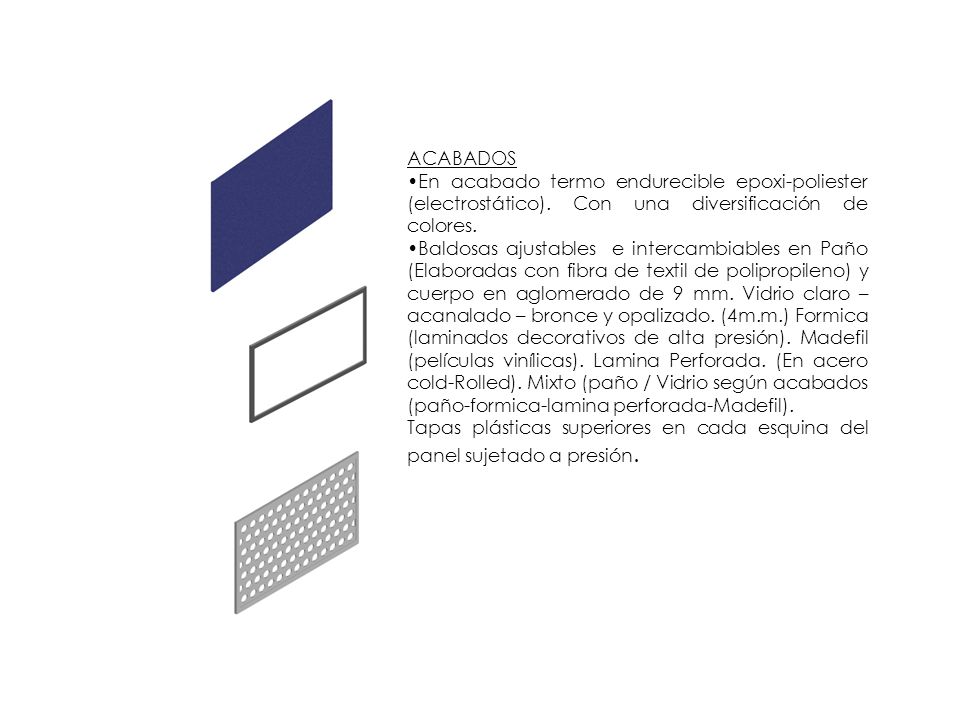

4 ACABADOS En acabado termo endurecible epoxi-poliester (electrostático). Con una diversificación de colores. Baldosas ajustables e intercambiables en Paño (Elaboradas con fibra de textil de polipropileno) y cuerpo en aglomerado de 9 mm. Vidrio claro – acanalado – bronce y opalizado. (4m.m.) Formica (laminados decorativos de alta presión). Madefil (películas vinílicas). Lamina Perforada. (En acero cold-Rolled). Mixto (paño / Vidrio según acabados (paño-formica-lamina perforada-Madefil). Tapas plásticas superiores en cada esquina del panel sujetado a presión.

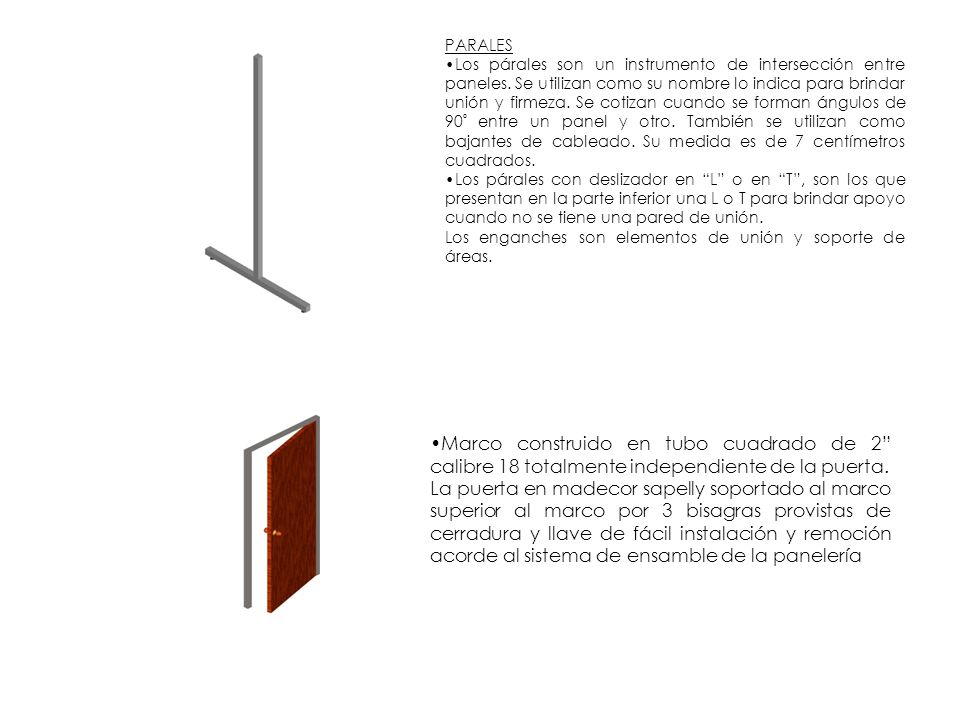

5 PARALES Los párales son un instrumento de intersección entre paneles. Se utilizan como su nombre lo indica para brindar unión y firmeza. Se cotizan cuando se forman ángulos de 90 º entre un panel y otro. También se utilizan como bajantes de cableado. Su medida es de 7 centímetros cuadrados. Los párales con deslizador en L o en T, son los que presentan en la parte inferior una L o T para brindar apoyo cuando no se tiene una pared de unión. Los enganches son elementos de unión y soporte de áreas. Marco construido en tubo cuadrado de 2 calibre 18 totalmente independiente de la puerta. La puerta en madecor sapelly soportado al marco superior al marco por 3 bisagras provistas de cerradura y llave de fácil instalación y remoción acorde al sistema de ensamble de la panelería

6 CAJONERA Fabricados en lamina de acero Cold Rolled calibre 22 recubiertos en acabado termo endurecible epoxi-poliester (electrostático). Pedestal con dos cajones y una gaveta de archivo (70 x 40 x 52.5) con cerradura y trampa de cierre total. Con Riel de Extensión Total Acurride. GABINETE Tapa superior e inferior en lámina de acero Cold Rolled calibre 22 recubierta en epoxi- poliester (electrostático). Laterales en Tablex de 19 mm. Enchapados en Formalite con bisel polivinilico PVC. Puerta de gabinete con cerradura y sistema abatible que desplaza en la parte superior (ancho x 30 x 38)

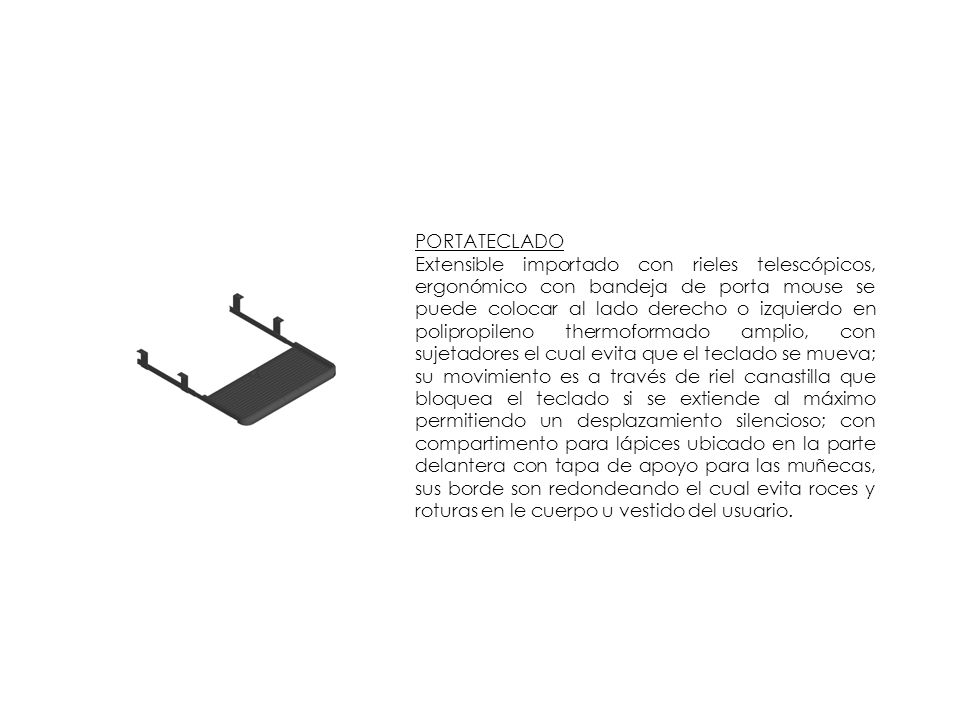

7 PORTATECLADO Extensible importado con rieles telescópicos, ergonómico con bandeja de porta mouse se puede colocar al lado derecho o izquierdo en polipropileno thermoformado amplio, con sujetadores el cual evita que el teclado se mueva; su movimiento es a través de riel canastilla que bloquea el teclado si se extiende al máximo permitiendo un desplazamiento silencioso; con compartimento para lápices ubicado en la parte delantera con tapa de apoyo para las muñecas, sus borde son redondeando el cual evita roces y roturas en le cuerpo u vestido del usuario.

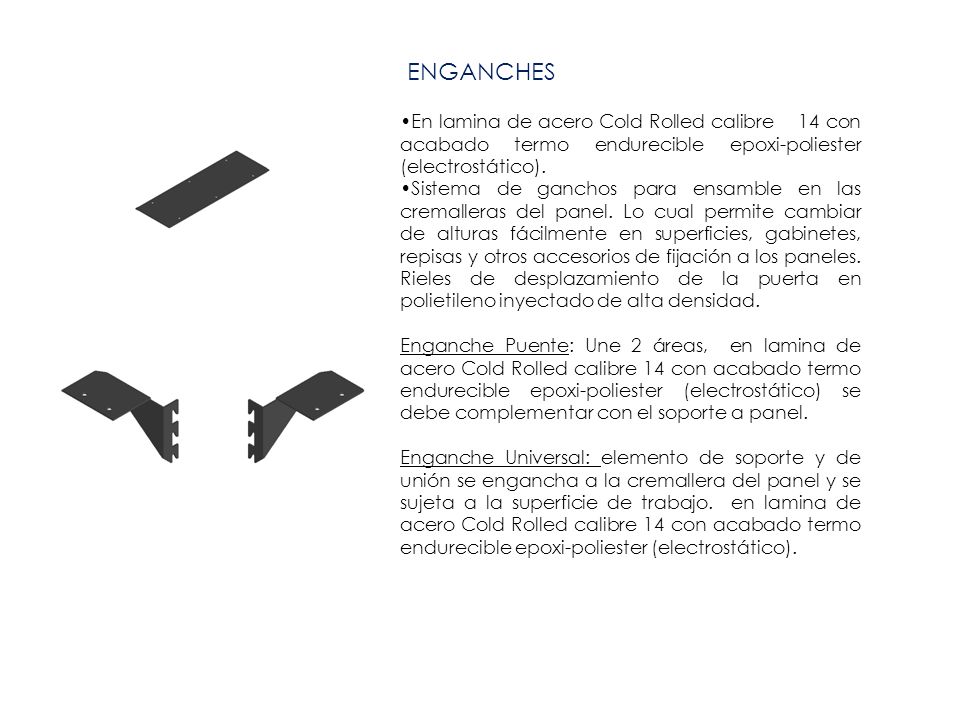

8 En lamina de acero Cold Rolled calibre 14 con acabado termo endurecible epoxi-poliester (electrostático). Sistema de ganchos para ensamble en las cremalleras del panel. Lo cual permite cambiar de alturas fácilmente en superficies, gabinetes, repisas y otros accesorios de fijación a los paneles. Rieles de desplazamiento de la puerta en polietileno inyectado de alta densidad. Enganche Puente: Une 2 áreas, en lamina de acero Cold Rolled calibre 14 con acabado termo endurecible epoxi-poliester (electrostático) se debe complementar con el soporte a panel. Enganche Universal: elemento de soporte y de unión se engancha a la cremallera del panel y se sujeta a la superficie de trabajo. en lamina de acero Cold Rolled calibre 14 con acabado termo endurecible epoxi-poliester (electrostático). ENGANCHES

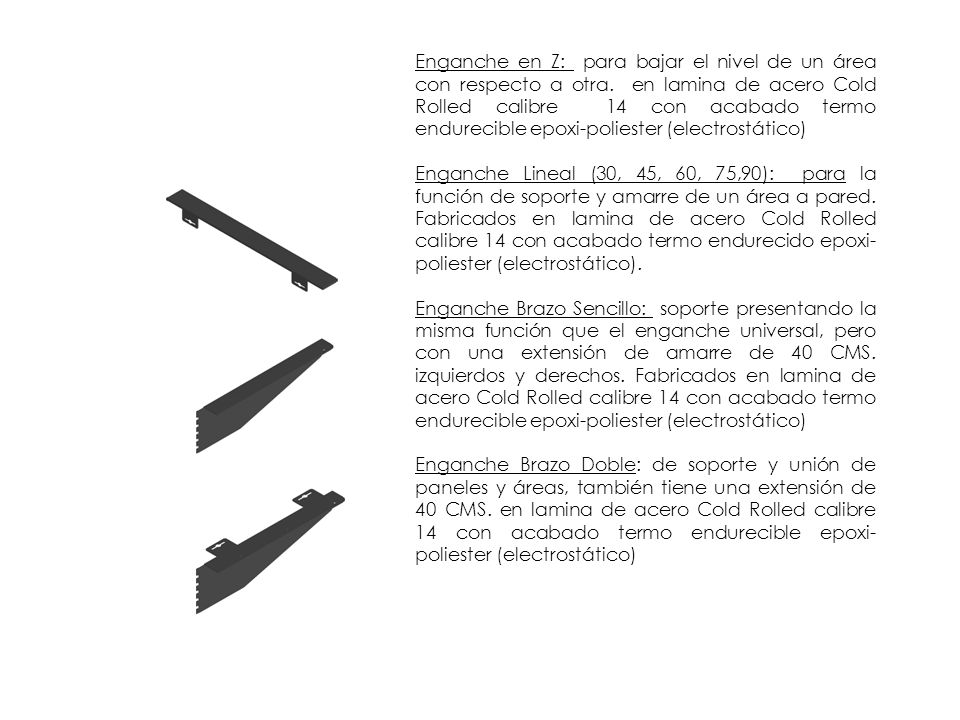

9 Enganche en Z: para bajar el nivel de un área con respecto a otra. en lamina de acero Cold Rolled calibre 14 con acabado termo endurecible epoxi-poliester (electrostático) Enganche Lineal (30, 45, 60, 75,90): para la función de soporte y amarre de un área a pared. Fabricados en lamina de acero Cold Rolled calibre 14 con acabado termo endurecido epoxi- poliester (electrostático). Enganche Brazo Sencillo: soporte presentando la misma función que el enganche universal, pero con una extensión de amarre de 40 CMS. izquierdos y derechos. Fabricados en lamina de acero Cold Rolled calibre 14 con acabado termo endurecible epoxi-poliester (electrostático) Enganche Brazo Doble: de soporte y unión de paneles y áreas, también tiene una extensión de 40 CMS. en lamina de acero Cold Rolled calibre 14 con acabado termo endurecible epoxi- poliester (electrostático)

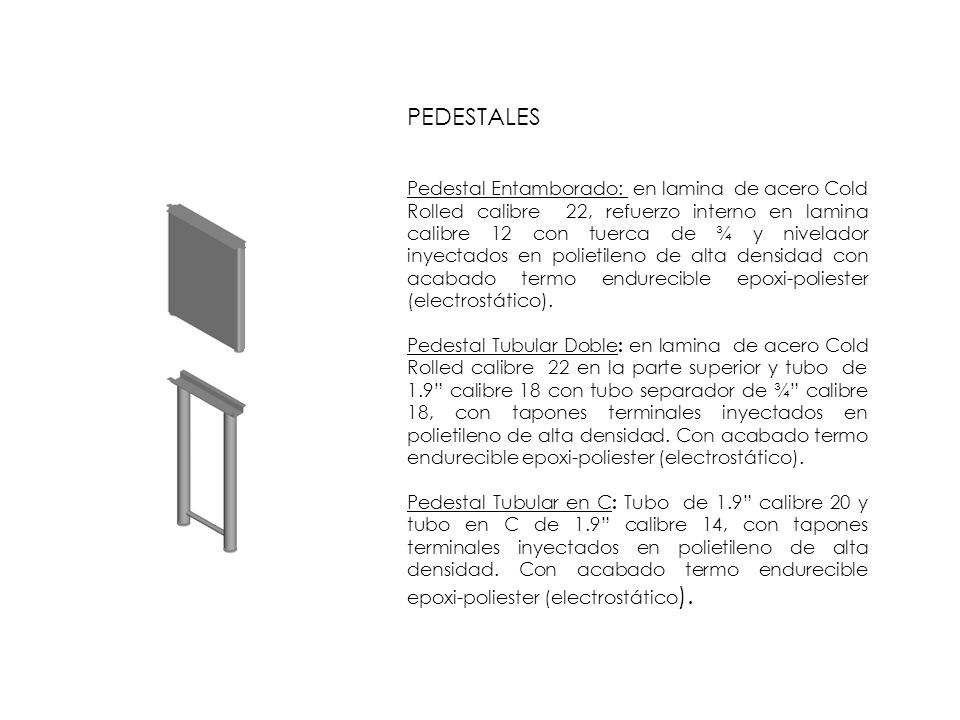

10 PEDESTALES Pedestal Entamborado: en lamina de acero Cold Rolled calibre 22, refuerzo interno en lamina calibre 12 con tuerca de ¾ y nivelador inyectados en polietileno de alta densidad con acabado termo endurecible epoxi-poliester (electrostático). Pedestal Tubular Doble : en lamina de acero Cold Rolled calibre 22 en la parte superior y tubo de 1.9 calibre 18 con tubo separador de ¾ calibre 18, con tapones terminales inyectados en polietileno de alta densidad. Con acabado termo endurecible epoxi-poliester (electrostático). Pedestal Tubular en C : Tubo de 1.9 calibre 20 y tubo en C de 1.9 calibre 14, con tapones terminales inyectados en polietileno de alta densidad. Con acabado termo endurecible epoxi-poliester (electrostático ).

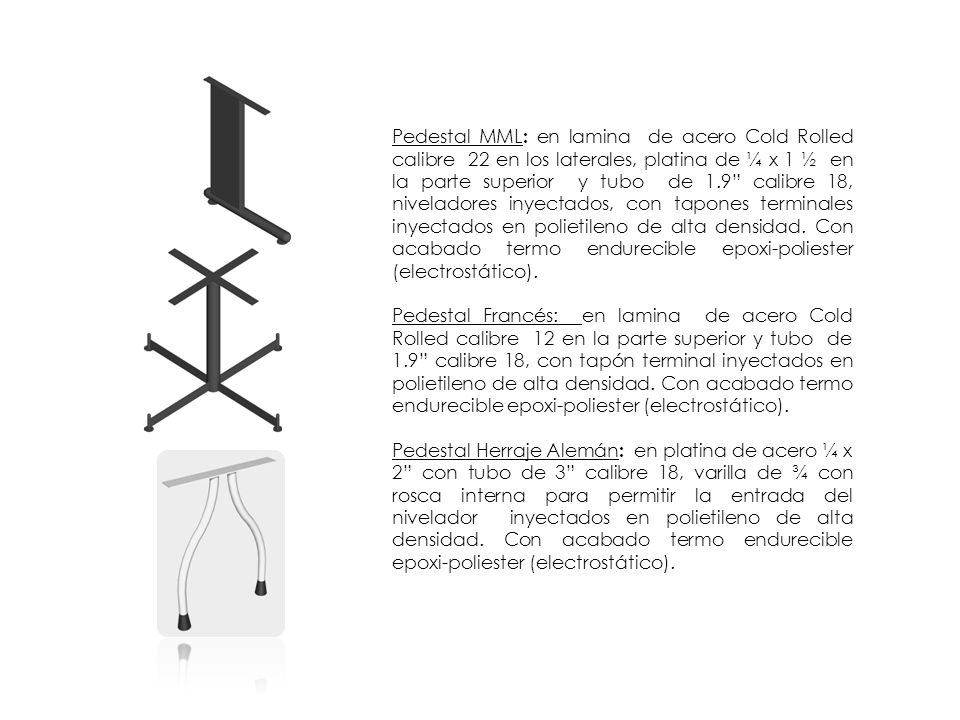

11 Pedestal MML : en lamina de acero Cold Rolled calibre 22 en los laterales, platina de ¼ x 1 ½ en la parte superior y tubo de 1.9 calibre 18, niveladores inyectados, con tapones terminales inyectados en polietileno de alta densidad. Con acabado termo endurecible epoxi-poliester (electrostático). Pedestal Francés: en lamina de acero Cold Rolled calibre 12 en la parte superior y tubo de 1.9 calibre 18, con tapón terminal inyectados en polietileno de alta densidad. Con acabado termo endurecible epoxi-poliester (electrostático). Pedestal Herraje Alemán : en platina de acero ¼ x 2 con tubo de 3 calibre 18, varilla de ¾ con rosca interna para permitir la entrada del nivelador inyectados en polietileno de alta densidad. Con acabado termo endurecible epoxi-poliester (electrostático).

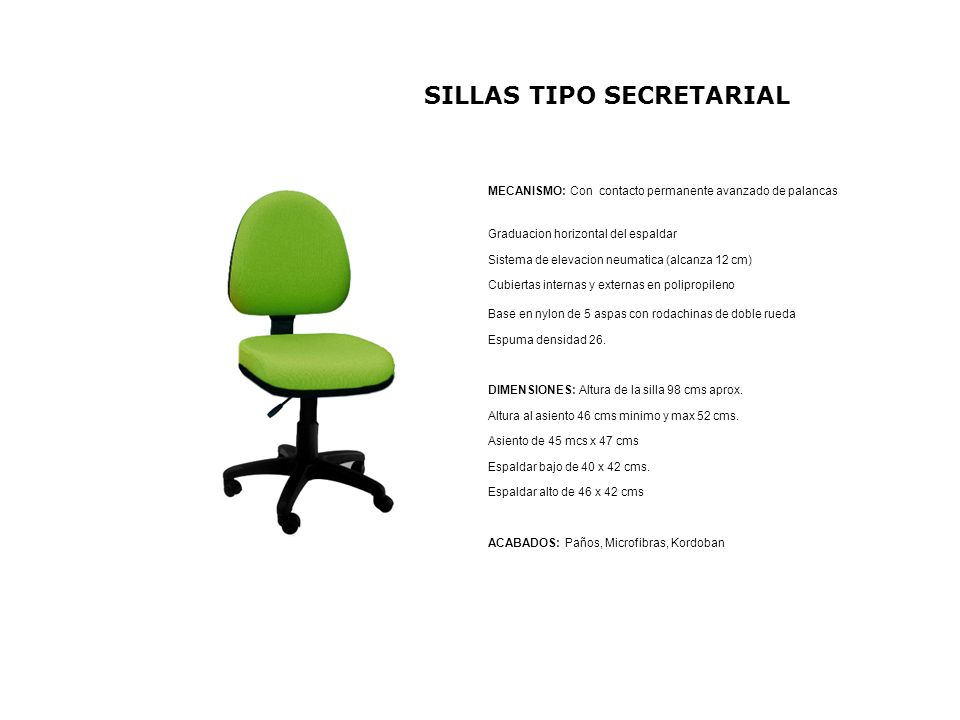

12 SILLAS TIPO SECRETARIAL MECANISMO: Con contacto permanente avanzado de palancas Graduacion horizontal del espaldar Sistema de elevacion neumatica (alcanza 12 cm) Cubiertas internas y externas en polipropileno Base en nylon de 5 aspas con rodachinas de doble rueda Espuma densidad 26. DIMENSIONES: Altura de la silla 98 cms aprox. Altura al asiento 46 cms minimo y max 52 cms. Asiento de 45 mcs x 47 cms Espaldar bajo de 40 x 42 cms. Espaldar alto de 46 x 42 cms ACABADOS: Paños, Microfibras, Kordoban

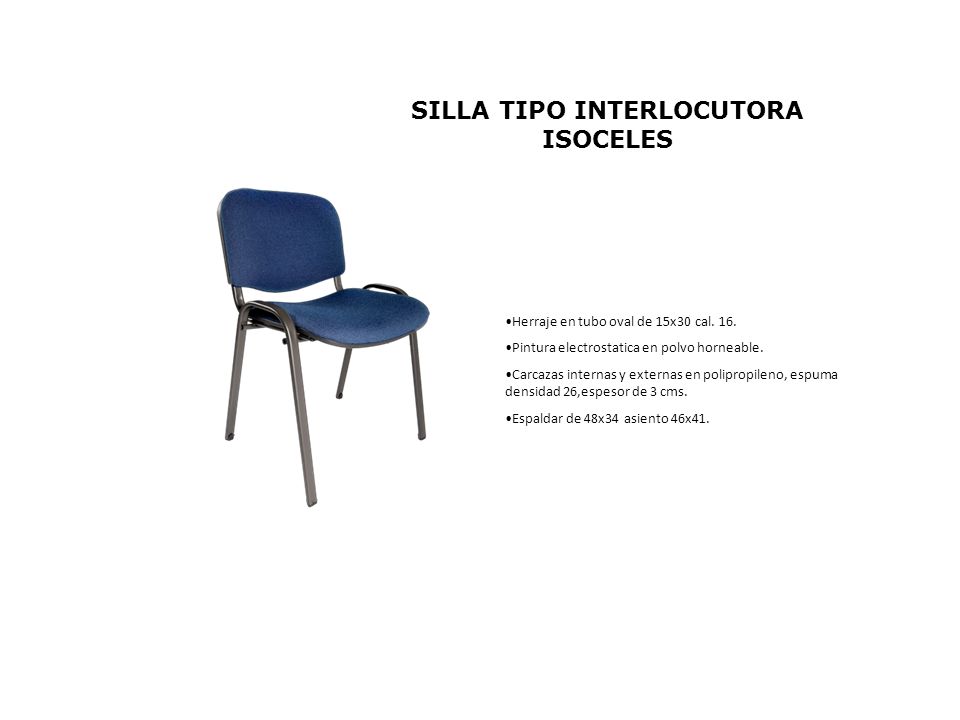

13 Herraje en tubo oval de 15x30 cal. 16. Pintura electrostatica en polvo horneable. Carcazas internas y externas en polipropileno, espuma densidad 26,espesor de 3 cms. Espaldar de 48x34 asiento 46x41. SILLA TIPO INTERLOCUTORA ISOCELES

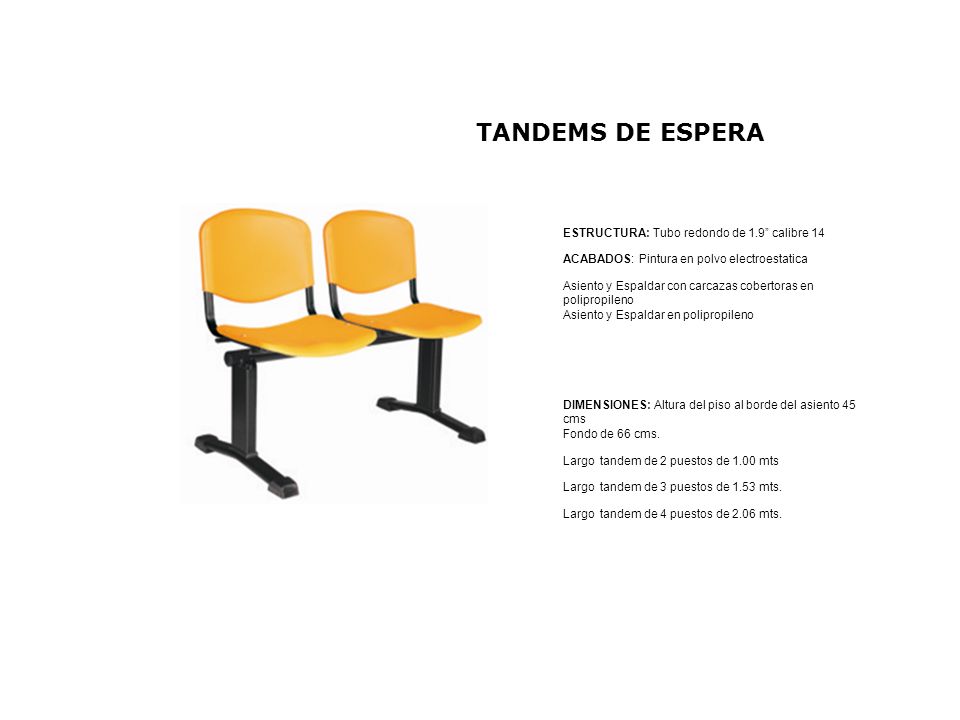

14 TANDEMS DE ESPERA ESTRUCTURA: Tubo redondo de 1.9 calibre 14 ACABADOS: Pintura en polvo electroestatica Asiento y Espaldar con carcazas cobertoras en polipropileno Asiento y Espaldar en polipropileno DIMENSIONES: Altura del piso al borde del asiento 45 cms Fondo de 66 cms. Largo tandem de 2 puestos de 1.00 mts Largo tandem de 3 puestos de 1.53 mts. Largo tandem de 4 puestos de 2.06 mts.
