1 Principios electricos y aplicaciones digitales Electronica analogica INTEGRANTES Yesenia Lemus Orozco Pedro Antonio Diaz Sanchez Norma Itzhel Castro Rodriguez Rafael Toledo Vargas

2 1 Electrónica analógica 1.1. Corriente alterna y corriente directa 1.2. Dispositivos pasivos 1.3. Dispositivos activos 1.4. Amplificadores operacionales

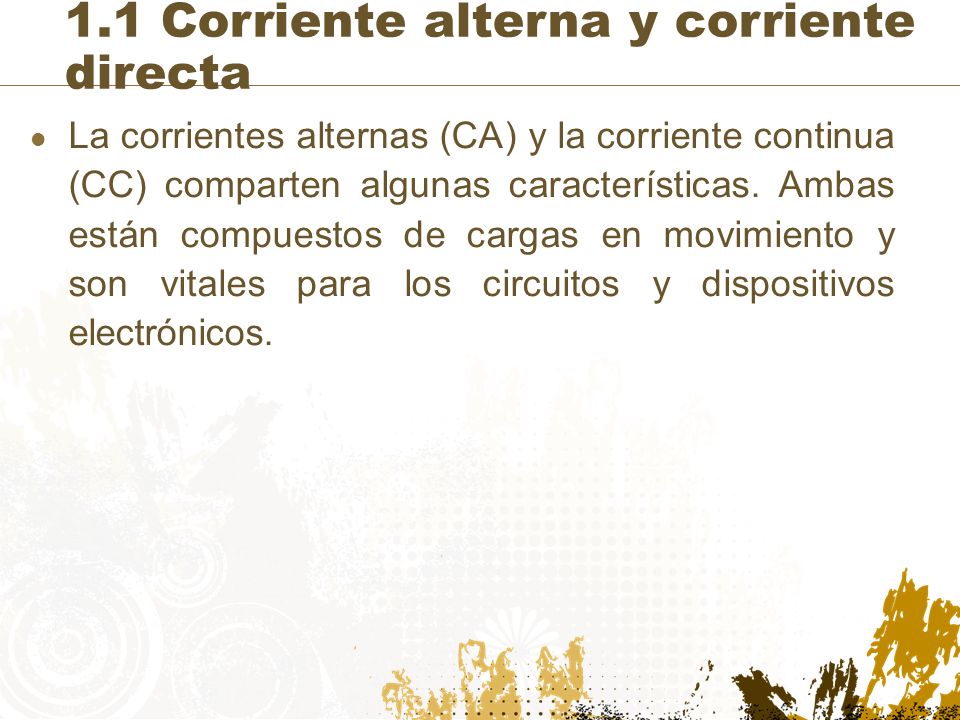

3 1.1 Corriente alterna y corriente directa La corrientes alternas (CA) y la corriente continua (CC) comparten algunas características. Ambas están compuestos de cargas en movimiento y son vitales para los circuitos y dispositivos electrónicos.

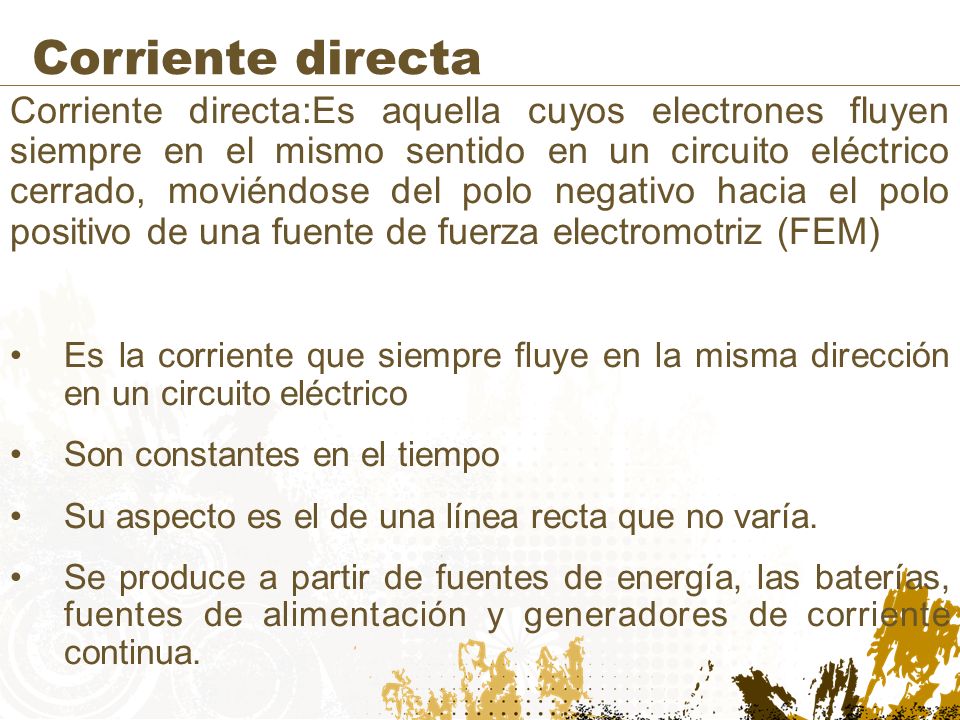

4 Corriente directa Corriente directa:Es aquella cuyos electrones fluyen siempre en el mismo sentido en un circuito eléctrico cerrado, moviéndose del polo negativo hacia el polo positivo de una fuente de fuerza electromotriz (FEM) Es la corriente que siempre fluye en la misma dirección en un circuito eléctrico Son constantes en el tiempo Su aspecto es el de una línea recta que no varía. Se produce a partir de fuentes de energía, las baterías, fuentes de alimentación y generadores de corriente continua.

5 Ejemplos de Aplicación Corriente Alterna Timbres Vibradores Electromagnéticos Transformadores de tensión Alumbrado Motores, sincrónicos y asincrónicos Automóviles Metro y locomotoras de ferrocarril Leds Celulares Pistas de carrera Linterna CORRIENTE ALTERNA CORRIENTE DIRECTA

6 Corriente alterna 1.Las CA cambian de dirección, fluyen primero hacia un lado y luego hacia el otro. Son ondas sinusoidales, de manera que varían en el tiempo. La CA está producida a partir de fuentes de alimentación y generadores de corriente alterna. En América del Norte, la CA es de 120 voltios y 60 hertz o ciclos por segundo.

7

8 1.2. Dispositivos pasivos 1.Componentes electrónicos pasivos. Son aquellos que no producen amplificación y que sirven para controlarla electricidad colaborando al mejor funcionamiento de los elementos activos (los cuales son llamados genéricamente semiconductores). Los componentes pasivos están formados por elementos de diversas clases, ya que son diferentes sus objetivos, construcción y resultados.

9 Estan conformador por. - Resistencias. - Condensadores. -Bobinados e inductancias.

10 Aplicaciones dispositivos pasivos

11 Características dispositivos pasivos

12 Circuitos en los dispositovs pasivos

13 1.3. Dispositivos activos Los componentes activos son aquellos que son capaces de excitar los circuitos o de realizar ganancias o control del mismo.

14

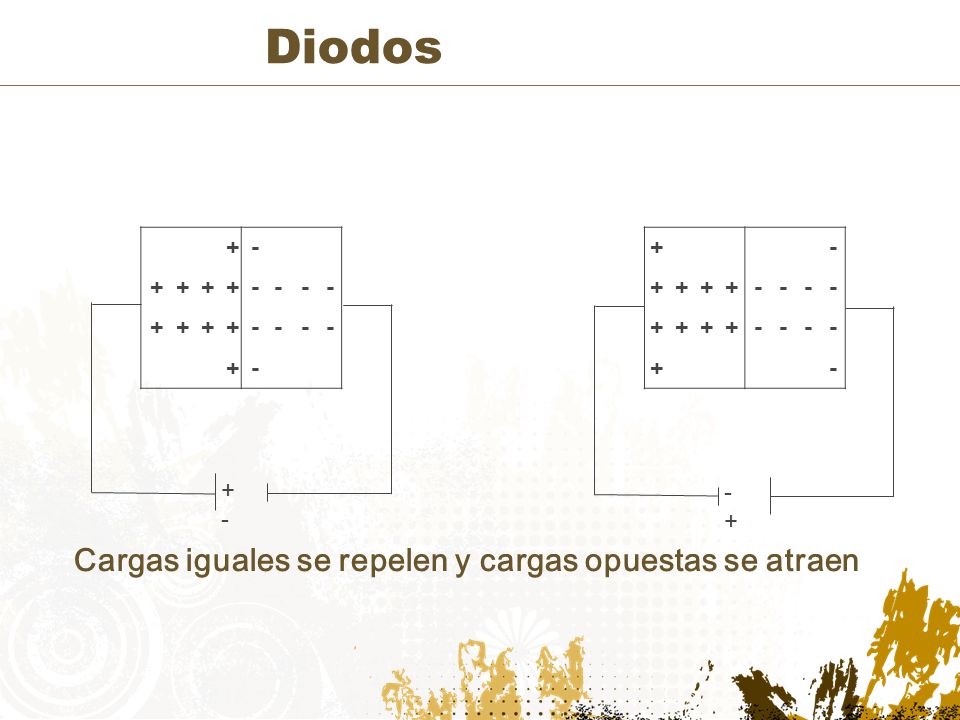

15 +- ++++---- ++++---- +- +-+- +- ++++---- ++++---- +- -+-+ Cargas iguales se repelen y cargas opuestas se atraen Diodos

16 VBVB La corriente circula de positivo a negativo VBVB Salida V B : Limita la salida de corriente

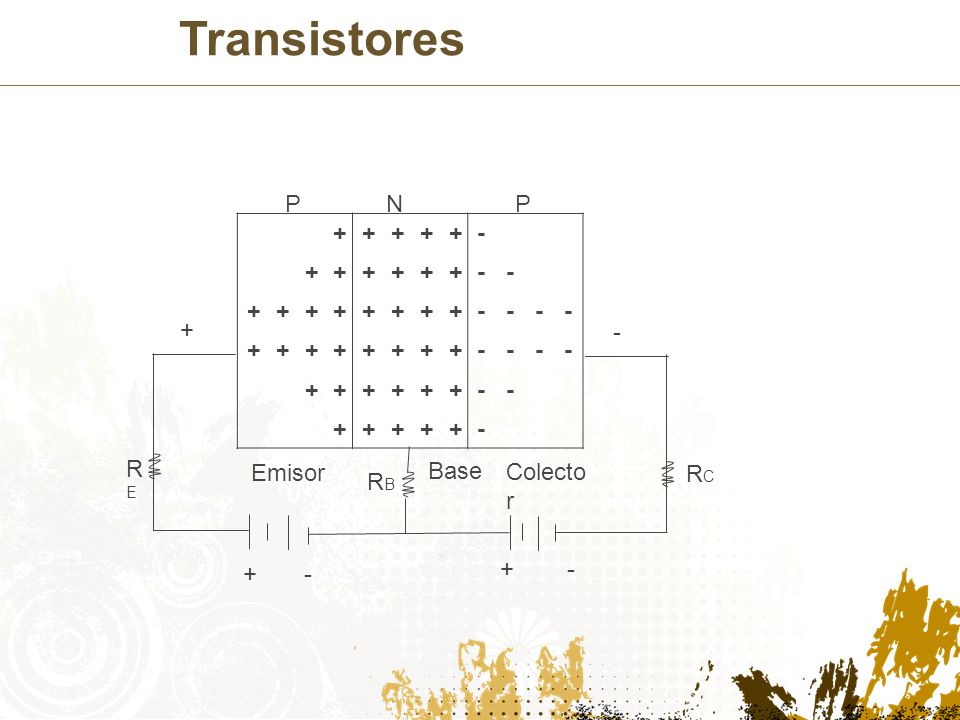

17 +++++- ++++++-- ++++++++---- ++++++++---- ++++++-- +++++- Base Colecto r Emisor PNP RCRC RERE + - + - RBRB Transistores

18 -++++- --++++-- ----++++---- ----++++---- --++++-- -++++- Base Colecto r Emisor NPN RCRC RERE - + - + RBRB

19 Amplificador operacional Un amplificador operacional (A.O.) es un circuito electrónico (normalmente se presenta como circuito integrado ) que tiene dos entradas y una salida. La salida es la diferencia de las dos entradas multiplicada por un factor (G) (ganancia): Vout = G·(V + − V − )

20

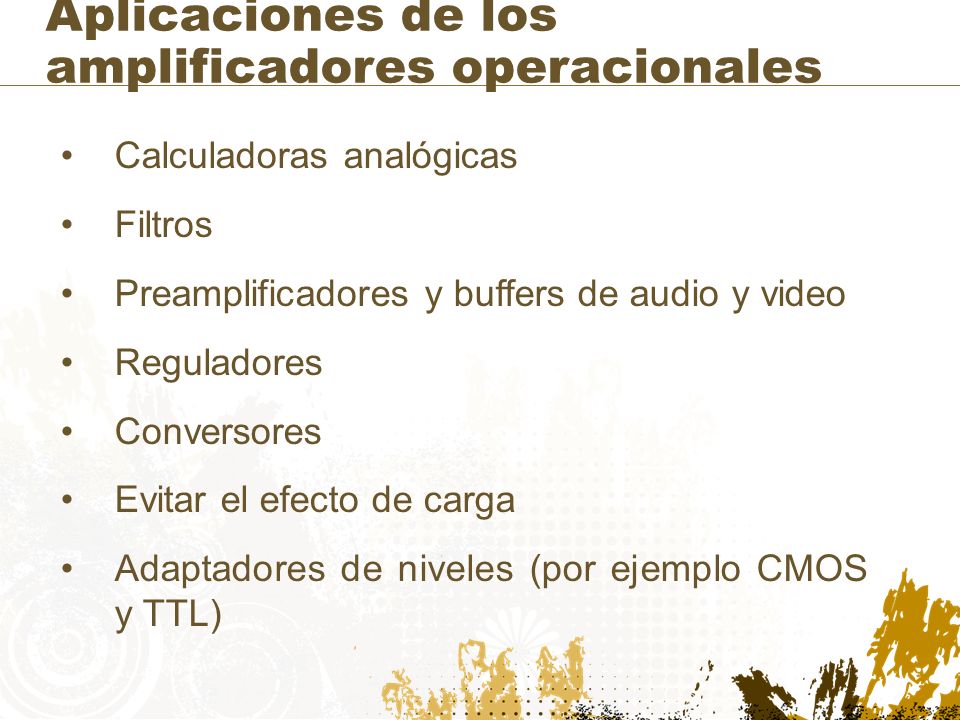

21 Aplicaciones de los amplificadores operacionales Calculadoras analógicas Filtros Preamplificadores y buffers de audio y video Reguladores Conversores Evitar el efecto de carga Adaptadores de niveles (por ejemplo CMOS y TTL)

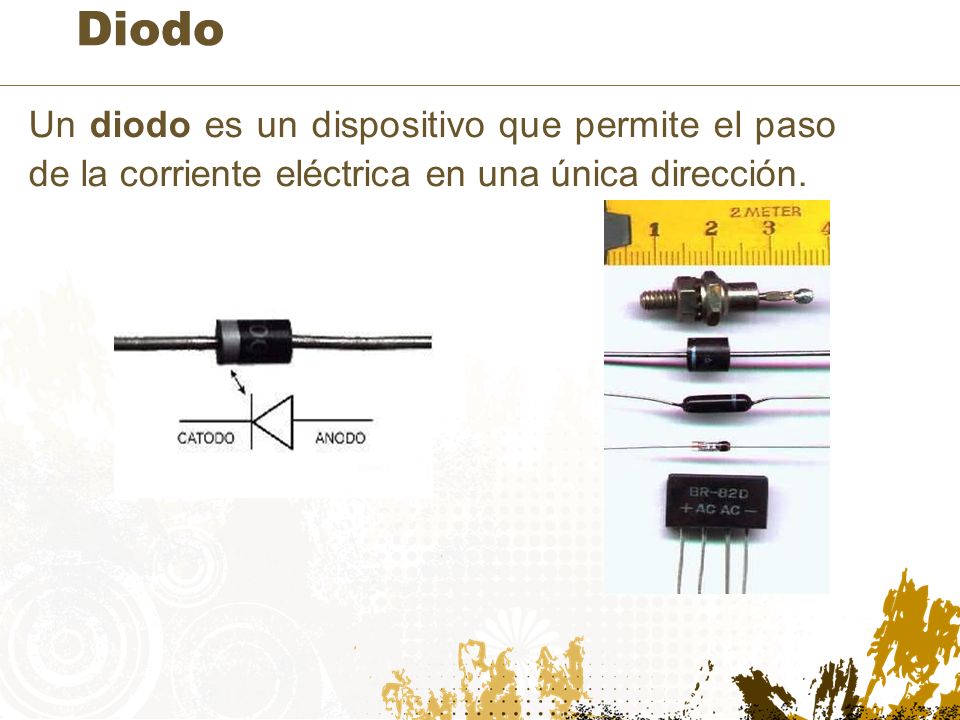

22 Diodo Un diodo es un dispositivo que permite el paso de la corriente eléctrica en una única dirección.

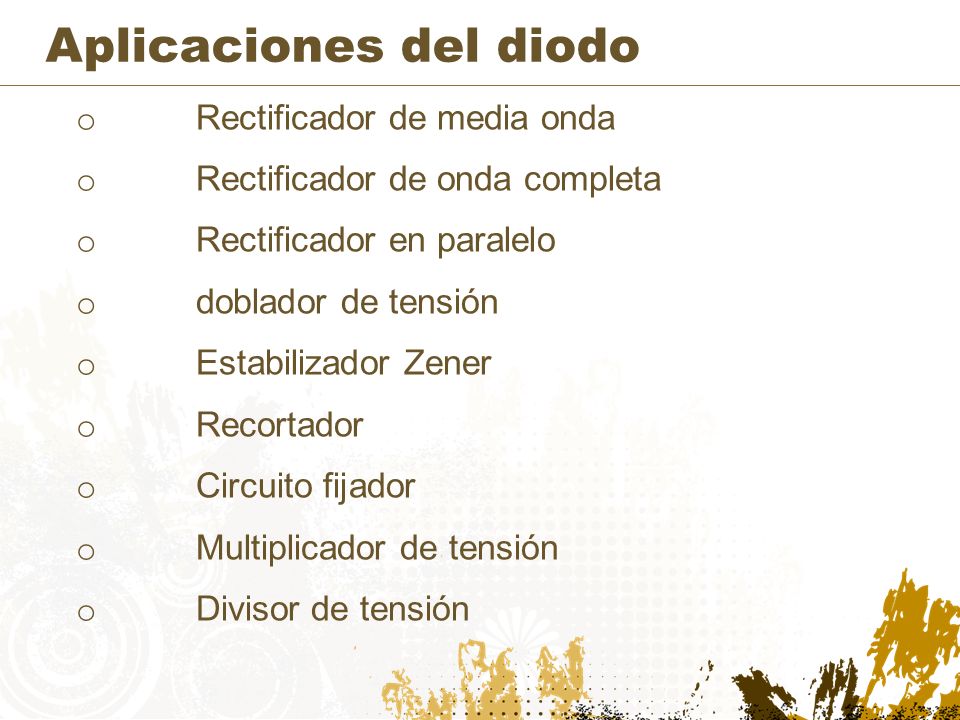

23 Aplicaciones del diodo o Rectificador de media onda o Rectificador de onda completa o Rectificador en paralelo o doblador de tensión o Estabilizador Zener o Recortador o Circuito fijador o Multiplicador de tensión o Divisor de tensión

24 Transistor El transistor es un dispositivo electrónico semiconductor que cumple funciones de amplificador, oscilador, conmutador o rectificador.

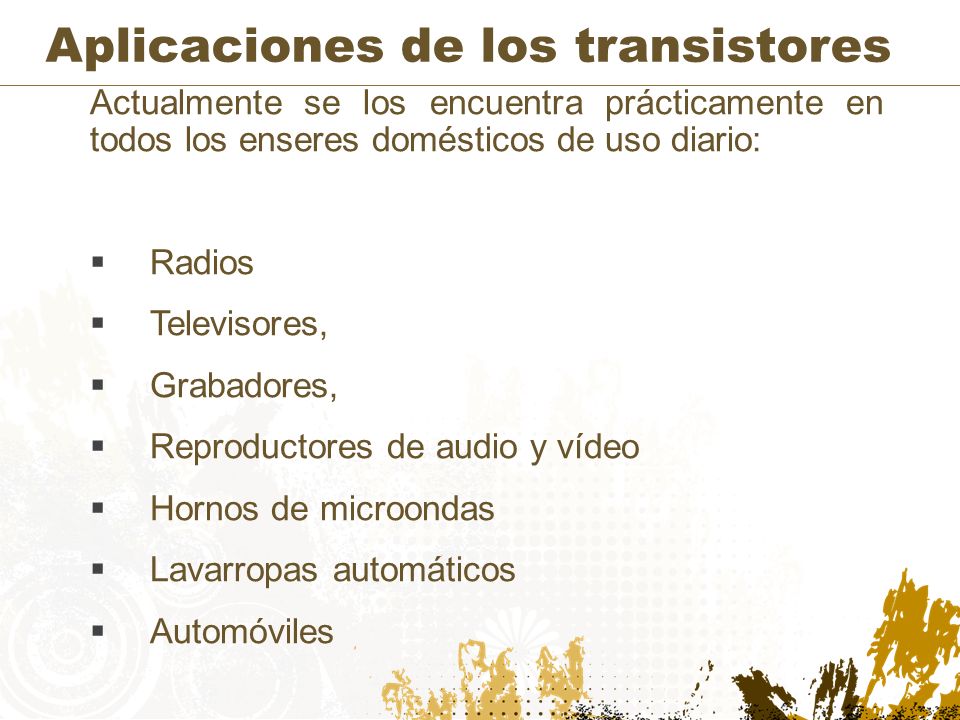

25 Aplicaciones de los transistores Actualmente se los encuentra prácticamente en todos los enseres domésticos de uso diario:  Radios  Televisores,  Grabadores,  Reproductores de audio y vídeo  Hornos de microondas  Lavarropas automáticos  Automóviles

26 Referencias Área Electrónica. Componentes Electrónicos Pasivos. Consultado:27 de mayo 2012. Disponible: http ://www.areaelectronica.com/componentes-pasivos/http ://www.areaelectronica.com/componentes-pasivos/ Área Electrónica. Resistencias. Consultado:27 de mayo 2012. http://www.areaelectronica.com/componentes- pasivos/resistencias.htmhttp://www.areaelectronica.com/componentes- pasivos/resistencias.htm

27
