1 Singapore Workshop – Technical Focus - 16 June 2008 Temporalidad y Codificaciones Conceptos y Ejemplos Presentado por Brett Brunk Aeronautical Information Management (AIM) group Federal Aviation Administration – United States

2 Singapore Workshop – Technical Focus - 16 June 2008 Temas Temporalidad Por qué es necesario Conceptos de temporalidad AIXM 5 Ejemplo de radioayuda Codificaciones AIXM 5 Componentes de un archivo de intercambio AIXM 5 Espacio aéreo nuevo Cambio temporal al uso de espacio aéreo

3 Singapore Workshop – Technical Focus - 16 June 2008 Por qué hace falta Temporalidad? El tiempo es esencial para información aeronáutica Por razones operacionales, se distingue entre: Cambios permanentes Estado temporal Dos niveles: La duracion del rasgo Cambios en las características

4 Singapore Workshop – Technical Focus - 16 June 2008 Modelo de Temporalidad Definición Un modelo que incorpora el concepto de tiempo Puntos claves Todos los rasgos son temporales desde el comienzo hasta el fin de su vida Ejemplo: un nuevo sector de control de tráfico aéreo Todos los rasgos cambian con el tiempo Ejemplo: un VOR esta fuera de servicio por un día Modelo de Temporalidad AIXM Relaciona los rasgos al período de tiempo en que tienen validez Provee varios métodos para describir el período de tiempo

5 Singapore Workshop – Technical Focus - 16 June 2008 Características que varían con el tiempo

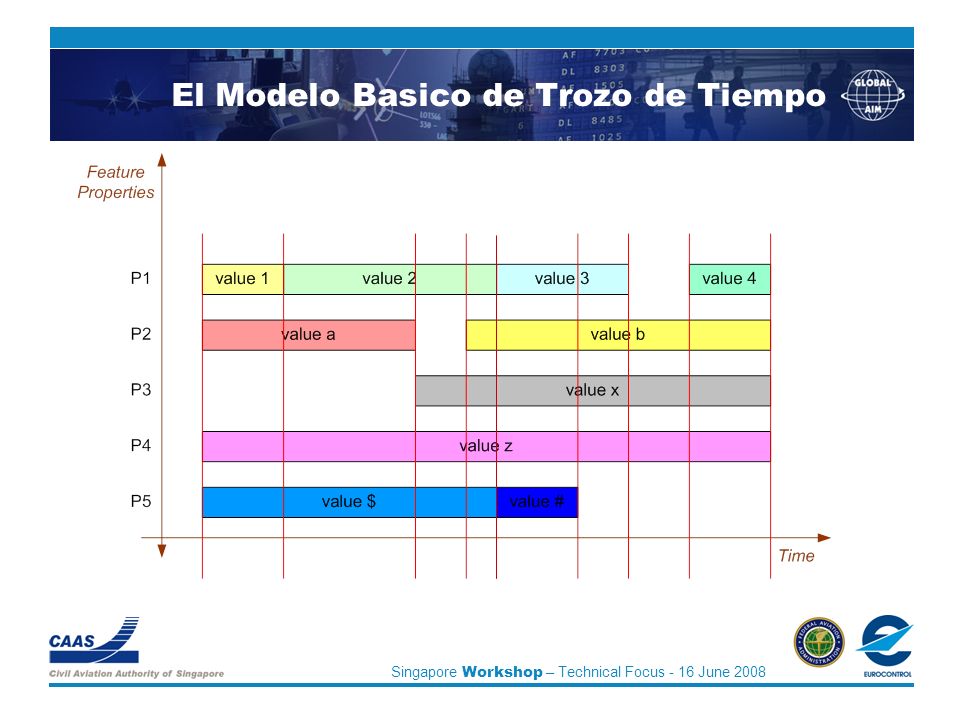

6 Singapore Workshop – Technical Focus - 16 June 2008 El Modelo Basico de Trozo de Tiempo

7 Singapore Workshop – Technical Focus - 16 June 2008 El Modelo Basico de Trozo de Tiempo

8 Singapore Workshop – Technical Focus - 16 June 2008 El Modelo Basico de Trozo de Tiempo

9 Singapore Workshop – Technical Focus - 16 June 2008 El Modelo Basico de Trozo de Tiempo UML

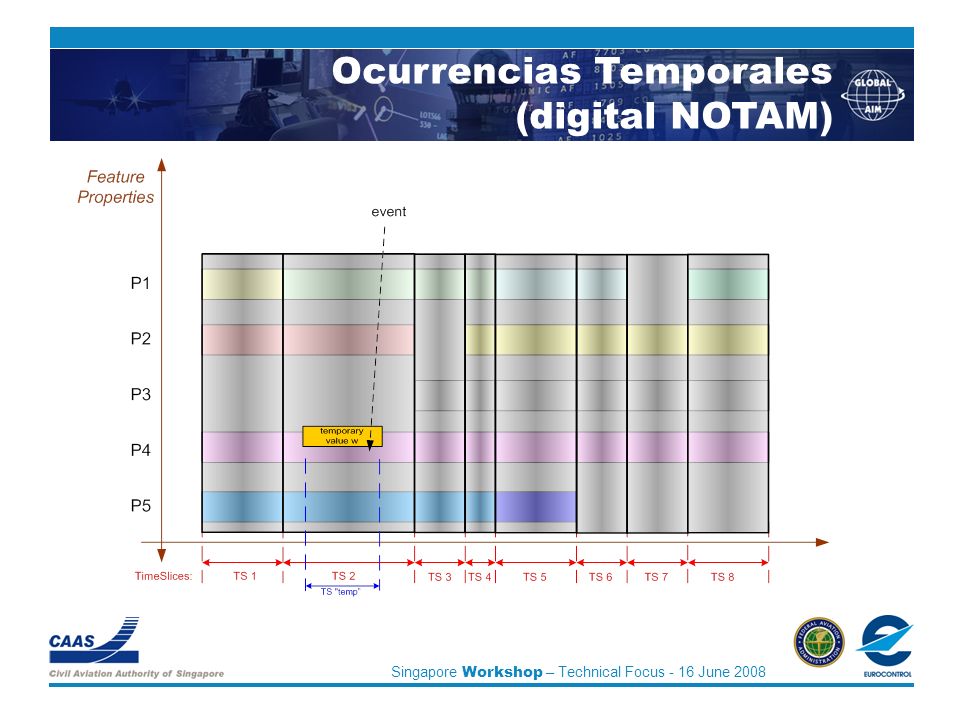

10 Singapore Workshop – Technical Focus - 16 June 2008 Ocurrencias Temporales (digital NOTAM)

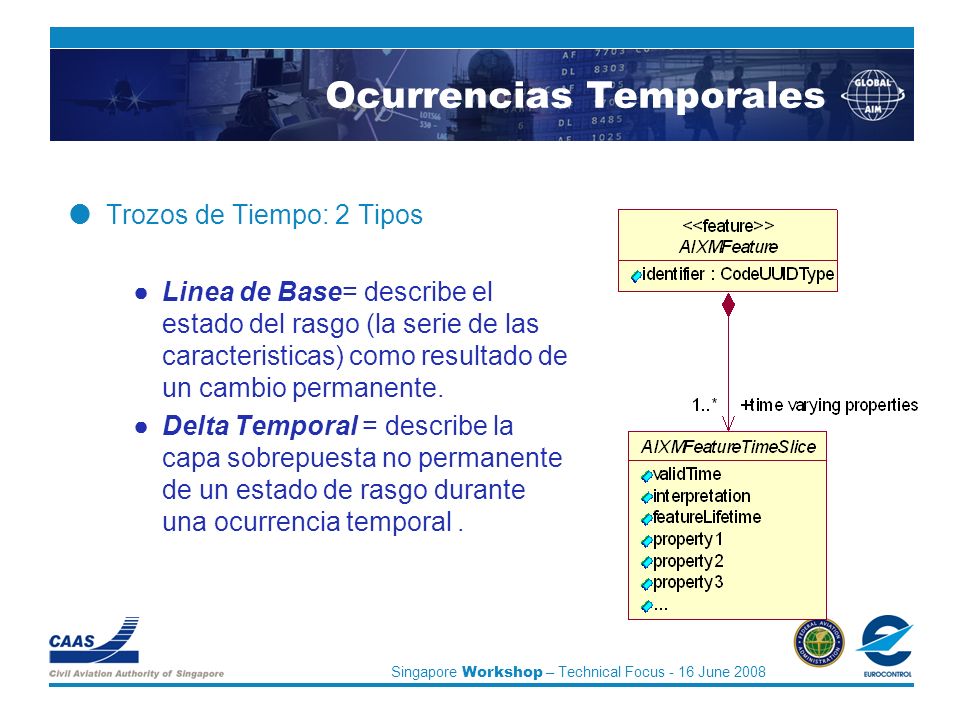

11 Singapore Workshop – Technical Focus - 16 June 2008 Ocurrencias Temporales Trozos de Tiempo: 2 Tipos Linea de Base= describe el estado del rasgo (la serie de las caracteristicas) como resultado de un cambio permanente. Delta Temporal = describe la capa sobrepuesta no permanente de un estado de rasgo durante una ocurrencia temporal.

12 Singapore Workshop – Technical Focus - 16 June 2008 Estado Actual de un Rasgo SNAPSHOT = describe el estado de un rasgo en un instante de tiempo, como resultado de la combinación de la linea de base del trozo de tiempo válido en ese instante con todos los trozos de tiempo TempDelta pertinentes en ese instante.

13 Singapore Workshop – Technical Focus - 16 June 2008 Cambios Permanentes PERMDELTA = Un tipo de Trozo de Tiempo que describe la diferencia en un estado de rasgo como resultado de un cambio permanente.

14 Singapore Workshop – Technical Focus - 16 June 2008 Tipos de Trozos de Tiempo

15 Singapore Workshop – Technical Focus - 16 June 2008 Resumen – Tipos de Trozos de Tiempo BASELINE = A kind of Time Slice that describes the feature state (the set of all the features properties) as result of a permanent change; PERMDELTA = A kind of Time Slice that describes the difference in a feature state as result of a permanent change; TEMPDELTA = A kind of Time Slice that describes the transitory changes of a feature state during a temporary event; SNAPSHOT = A kind of Time Slice that describes the state of a feature at a time instant, as result of combining the actual BASELINE Time Slice valid at that time instant with all TEMPDELTA Time Slices applicable at that time instant.

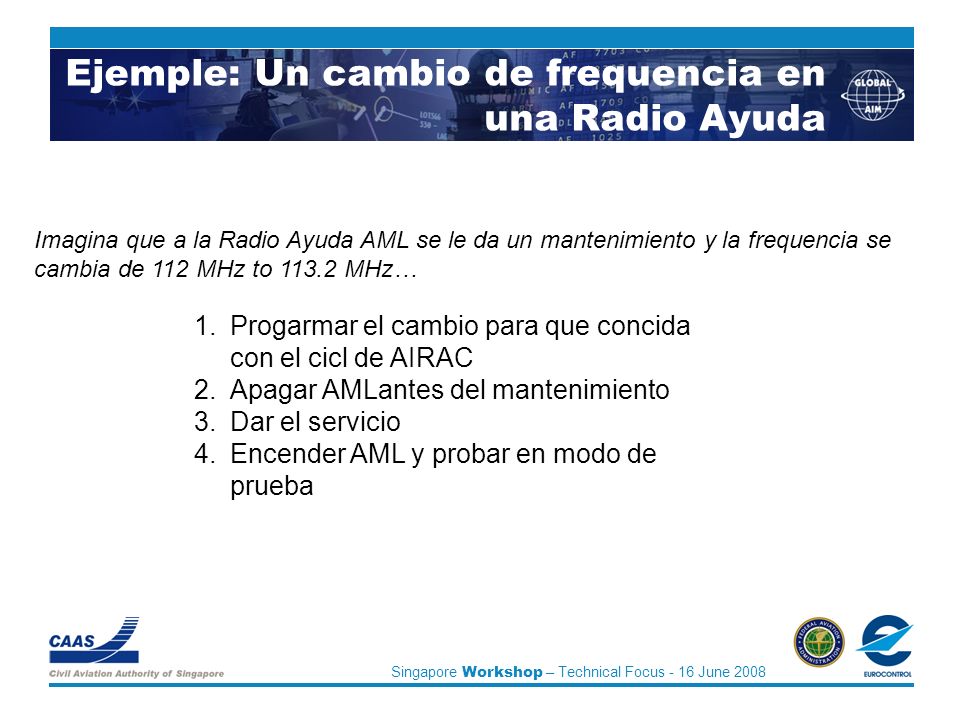

16 Singapore Workshop – Technical Focus - 16 June 2008 Ejemple: Un cambio de frequencia en una Radio Ayuda Imagina que a la Radio Ayuda AML se le da un mantenimiento y la frequencia se cambia de 112 MHz to MHz… 1.Progarmar el cambio para que concida con el cicl de AIRAC 2.Apagar AMLantes del mantenimiento 3.Dar el servicio 4.Encender AML y probar en modo de prueba

17 Singapore Workshop – Technical Focus - 16 June 2008 An Example: Navaid frequency cha Ejemple: Un cambio de frequencia en una Radio Ayuda Imagina que a la Radio Ayuda AML se le da un mantenimiento y la frequencia se cambia de 112 MHz to MHz…

18 Singapore Workshop – Technical Focus - 16 June 2008 Temas Temporalidad Por qué es necesario Conceptos de temporalidad AIXM 5 Ejemplo de radioayuda Codificaciones AIXM 5 Componentes de un archivo de intercambio AIXM 5 Espacio aéreo nuevo Cambio temporal al uso de espacio aéreo

19 Singapore Workshop – Technical Focus - 16 June 2008 AIXMesta basado en estandars internacionales Aeronautical Information Exchange Model (AIXM) ISO Spatial ISO Temporal ISO Metadata ISO Geography Markup Language (GML) Universal Markup Language (UML) Extensible Markup Language (XML) Conceptual standards Exchange standards

20 Singapore Workshop – Technical Focus - 16 June 2008 Extensible Markup Language (XML) XML – Extensible Markup Language As mirado lo que hay debajo de una pagina web? XML es similar a HTML Leible por una computadora Intercambio electronico Soporte comercial SDAT 5.7 Release New Features >> Create traffic collections based on a sector number. (Flights flown through specified sector(s)) … SDAT 5.7 Release New Features >> Create traffic collections based on a sector number. (Flights flown through specified sector(s)) … 20L RIGHT … 20L RIGHT … Web Page HTML XML Document

21 Singapore Workshop – Technical Focus - 16 June 2008 Concepto: Geometria y GML La geometria es una aspecto importante en informacion aeronautica Espacios aereos son poligonos Referencias son puntos Ubicación de la radio ayuda

22 Singapore Workshop – Technical Focus - 16 June 2008 Concepto: Geometria y GML ISO Geography Markup Language (GML) Estandar no dndepende de industria Basado en XML Adoptado por la industria

23 Singapore Workshop – Technical Focus - 16 June 2008 Creando un nuevo espacio aereo 0bf9537f-27f a75f e51 … An AIXM Airspace Feature Unique Identifier for the Airspace. Computer readable Container for the timeslices that make up the airspace End of the Airspace Feature Definition of the airspace

24 Singapore Workshop – Technical Focus - 16 June 2008 Creando un nuevo espacio aereo … T00:00:00 BASELINE T00:00:00 … other properties Baseline timeslice containing all feature properties Period of validity for timeslice Period of validity for the Airspace feature

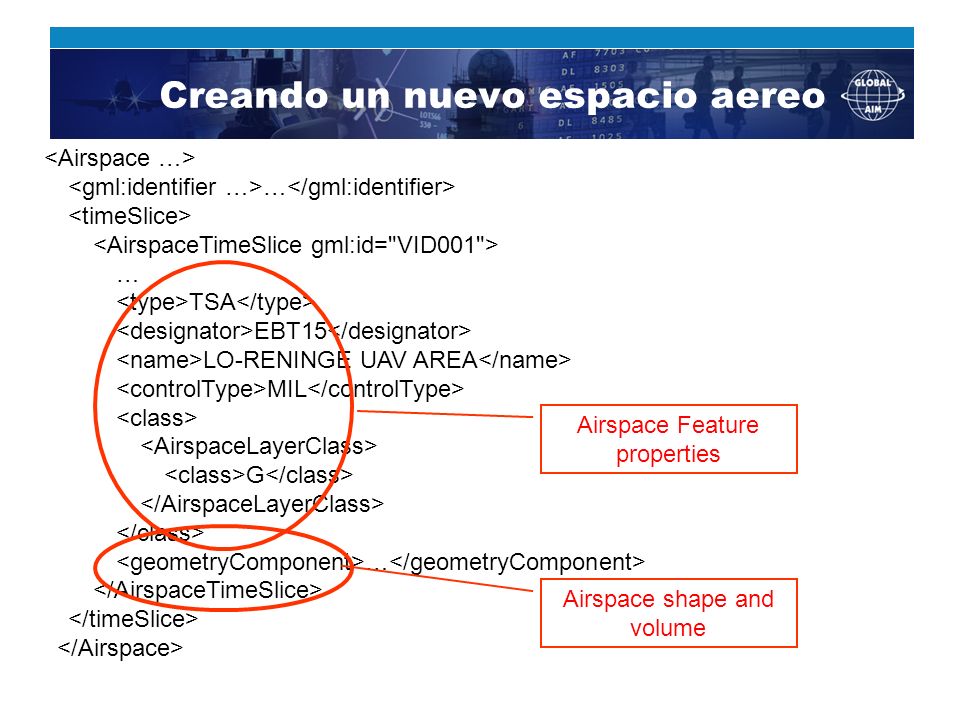

25 Singapore Workshop – Technical Focus - 16 June 2008 Creando un nuevo espacio aereo … … TSA EBT15 LO-RENINGE UAV AREA MIL G … Airspace Feature properties Airspace shape and volume

26 Singapore Workshop – Technical Focus - 16 June 2008 Creando un nuevo espacio aereo … … 95 STD 4500 MSL … Upper and lower limits GML definition of horizontal boundary

27 Singapore Workshop – Technical Focus - 16 June 2008 Creando un nuevo espacio aereo … … …

28 Singapore Workshop – Technical Focus - 16 June 2008 Demostracion Viendo las caracteristicas de AIXM en un producto comercial LuciadMap - AIXM Viewer
